TILLBEHÖR FÖR BÄNKSLIPMASKINER

Transkript

1 TILLBEHÖR FÖR BÄNKSLIPMASKINER RONDELLER Rondeller, grova Passar för grovslip, skruvmejsel, mejsel, klyvverktyg, ohärdade metaller Diameter x tjocklek x borrhål Kornstorlek och hårdhet Avsedd för maskin 120 x 20 x P DS 125 W * 150 x 20 x P DS 150 W * 175 x 25 x P DS 175 W / DS 175 D * 200 x 25 x P DS 200/25 W / DS 200/25 D * Rondeller, fina Passar för finslip, skruvmejsel, mejsel, svarvmejsel, slöjdkniv, klyvverktyg, ohärdade metaller Diameter x tjocklek x borrhål Kornstorlek och hårdhet Avsedd för maskin 120 x 20 x N DS 125 W * 120 x 20 x N DS 125 W * 150 x 20 x N DS 150 W * 175 x 25 x N DS 175 W / DS 175 D * 200 x 25 x N DS 200/25 W / DS 200/25 D * Rondeller Widia Passar för finslip, hårdmetaller, gråjärn, koppar, aluminium, glas, keramik Diameter x tjocklek x borrhål Kornstorlek och hårdhet Avsedd för maskin 120 x 20 x J DS 125 W * 150 x 20 x M DS 150 W * 175 x 25 x J DS 175 W / DS 175 D * 200 x 25 x J DS 200/25 W / DS 200/25 D * Rondeller för våtslipning Passar för finslip, kniv, svarvmejsel, slöjdkniv, klyvverktyg, skär, ohärdade metaller Diameter x tjocklek x borrhål Kornstorlek och hårdhet Avsedd för maskin 150 x 30 x * 200 x 40 x * *Förpackade för självbetjäning 192

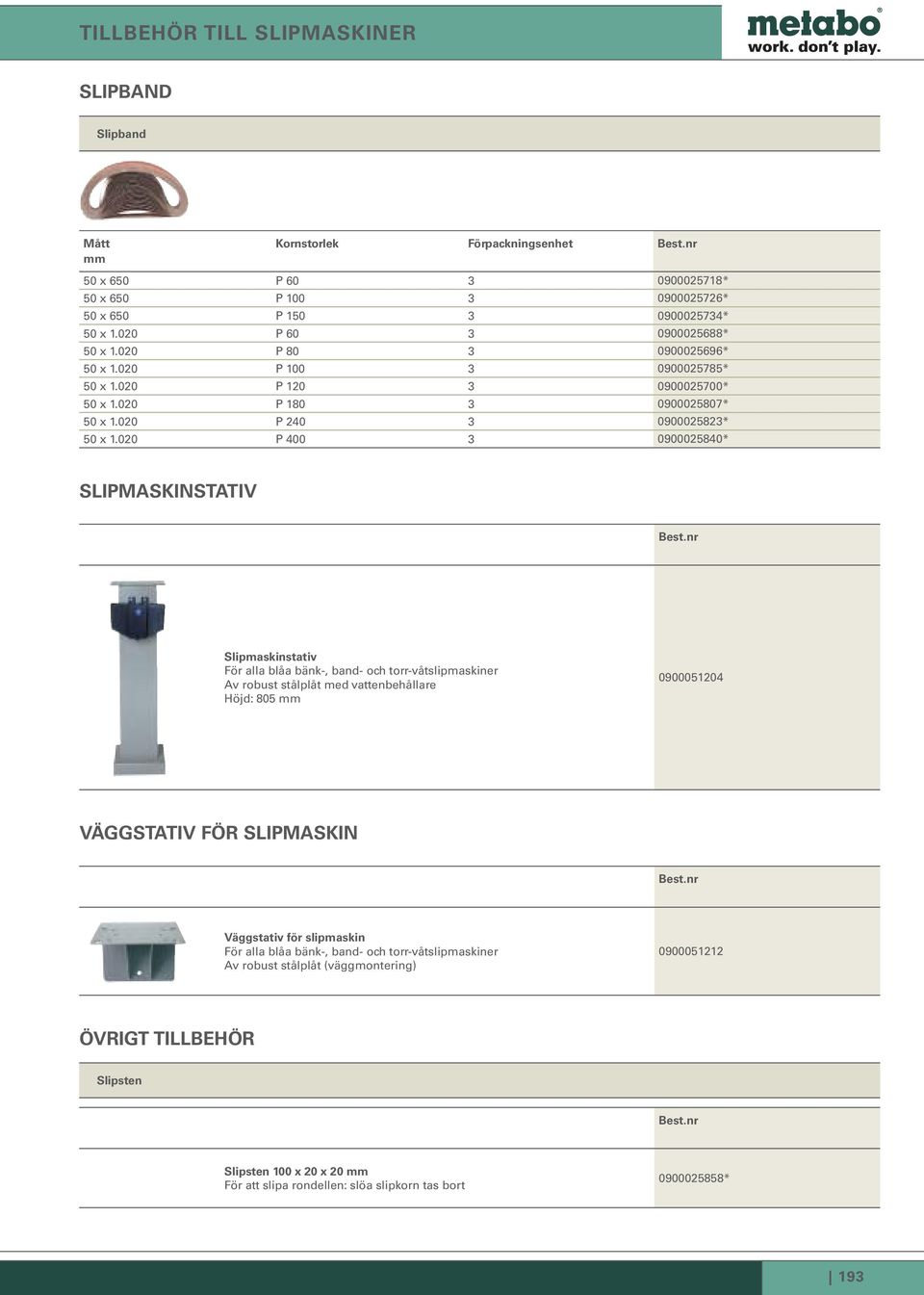

2 TILLBEHÖR TILL SLIPMASKINER SLIPBAND Slipband Mått Kornstorlek Förpackningsenhet 50 x 650 P * 50 x 650 P * 50 x 650 P * 50 x P * 50 x P * 50 x P * 50 x P * 50 x P * 50 x P * 50 x P * SLIPMASKINSTATIV Slipmaskinstativ För alla blåa bänk-, band- och torr-våtslipmaskiner Av robust stålplåt med vattenbehållare Höjd: VÄGGSTATIV FÖR SLIPMASKIN Väggstativ för slipmaskin För alla blåa bänk-, band- och torr-våtslipmaskiner Av robust stålplåt (väggmontering) ÖVRIGT TILLBEHÖR Slipsten Slipsten 100 x 20 x 20 För att slipa rondellen: slöa slipkorn tas bort * 193

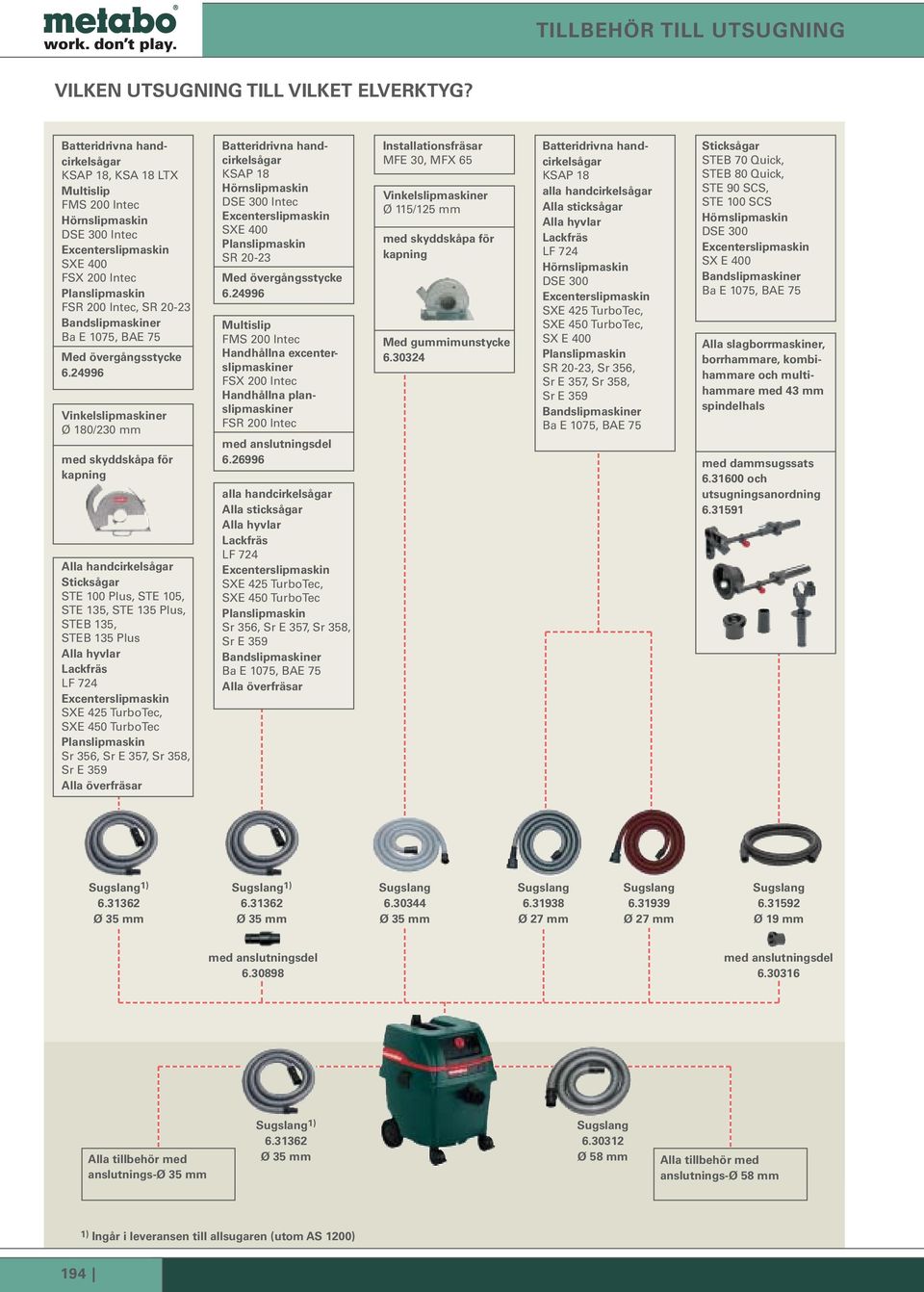

3 TILLBEHÖR TILL UTSUGNING VILKEN UTSUGNING TILL VILKET ELVERKTYG? Batteridrivna handcirkelsågar KSAP 18, KSA 18 LTX Multislip FMS 200 Intec Hörnslipmaskin DSE 300 Intec Excenterslipmaskin SXE 400 FSX 200 Intec Planslipmaskin FSR 200 Intec, SR Bandslipmaskiner Ba E 1075, BAE 75 Med övergångsstycke Vinkelslipmaskiner Ø 180/230 med skyddskåpa för kapning Alla handcirkelsågar Sticksågar STE 100 Plus, STE 105, STE 135, STE 135 Plus, STEB 135, STEB 135 Plus Alla hyvlar Lackfräs LF 724 Excenterslipmaskin SXE 425 TurboTec, SXE 450 TurboTec Planslipmaskin Sr 356, Sr E 357, Sr 358, Sr E 359 Alla överfräsar Batteridrivna handcirkelsågar KSAP 18 Hörnslipmaskin DSE 300 Intec Excenterslipmaskin SXE 400 Planslipmaskin SR Med övergångsstycke Multislip FMS 200 Intec Handhållna excenterslipmaskiner FSX 200 Intec Handhållna planslipmaskiner FSR 200 Intec med anslutningsdel alla handcirkelsågar Alla sticksågar Alla hyvlar Lackfräs LF 724 Excenterslipmaskin SXE 425 TurboTec, SXE 450 TurboTec Planslipmaskin Sr 356, Sr E 357, Sr 358, Sr E 359 Bandslipmaskiner Ba E 1075, BAE 75 Alla överfräsar Installationsfräsar MFE 30, MFX 65 Vinkelslipmaskiner Ø 115/125 med skyddskåpa för kapning Med guimunstycke Batteridrivna handcirkelsågar KSAP 18 alla handcirkelsågar Alla sticksågar Alla hyvlar Lackfräs LF 724 Hörnslipmaskin DSE 300 Excenterslipmaskin SXE 425 TurboTec, SXE 450 TurboTec, SX E 400 Planslipmaskin SR 20-23, Sr 356, Sr E 357, Sr 358, Sr E 359 Bandslipmaskiner Ba E 1075, BAE 75 Sticksågar STEB 70 Quick, STEB 80 Quick, STE 90 SCS, STE 100 SCS Hörnslipmaskin DSE 300 Excenterslipmaskin SX E 400 Bandslipmaskiner Ba E 1075, BAE 75 Alla slagborrmaskiner, borrhaare, kombihaare och multihaare med 43 spindelhals med dasugssats och utsugningsanordning Sugslang 1) Ø 35 Sugslang 1) Ø 35 Sugslang Ø 35 Sugslang Ø 27 Sugslang Ø 27 Sugslang Ø 19 med anslutningsdel med anslutningsdel Alla tillbehör med anslutnings-ø 35 Sugslang 1) Ø 35 Sugslang Ø 58 Alla tillbehör med anslutnings-ø 58 1) Ingår i leveransen till allsugaren (utom AS 1200) 194

4 TILLBEHÖR TILL UTSUGNING SUGSLANGAR Sugslang Med anslutningsdel Ø 58 på båda ändarna Anslutningsdel Ø: 58/58 Slanglängd: 3 m Sugslang Ø: 58 Sugslang Med anslutningsdel Ø 58 för bajonettfäste och guianslutningsdel (inner-ø 30, ytter-ø 35 ) Anslutningsdel Ø: 58/35 Slanglängd: 3,5 m Sugslang Ø: 27 Sugslang Antistatisk sugslang (Metabos elverktyg har ingen antistatisk grundutrustning) För bajonettfäste Med vridled Med anslutningsdel Ø 58 för guianslutningsdel (inner-ø 30, ytter-ø 35 ) Anslutningsdel Ø: 58/35 Slanglängd: 3,5 m Sugslang Ø: Sugslang Med vridled Standardutrustning för AS 1200 Med anslutningsdel Ø 58 och Ø 35 Anslutningsdel Ø: 58/35 Slanglängd: 1,75 m Sugslang Ø: Sugslang För bajonettfäste, när utsugning ska ske på två ställen (t.ex. utsugsanslutning på bordcirkelsågmaskiner och utsugsstos på skyddskåpan) Med vridled Med anslutningsdel Ø 58 och 35 (för bajonettfäste) Anslutningsdel Ø: 58/35 Slanglängd: 1,75 m Sugslang Ø: 35 Sugslang Med vridled Standardutrustning för ASA 1202 och ASR 2025 M Med anslutningsdel Ø 58 och Ø 35 Anslutningsdel Ø: 58/35 Slanglängd: 2,5 m Sugslang Ø: 35 Sugslang Med vridled Standardutrustning för ASR 2050 och SHR 2050 M Med anslutningsdel Ø 58 och Ø 35 Anslutningsdel Ø: 58/35 Slanglängd: 3,5 m Sugslang Ø: 35 Sugslang Vid användning av en annan sugslang kan utsugaren ställas upp högst 8 meter från arbetsplatsen Med bajonettfäste för anslutning till utsugsstosen till installationsfräs MFE 30 och MFX 65 Anslutningsdel Ø: 35/35 Slanglängd: 4 m Sugslang Ø: 35 Sugslang Anslutningsdel med inner-ø 30, och anslutningsdel med ytter-ø 35 Anslutningsdel Ø: 35/30 Slanglängd: 5 m Sugslang Ø:

5 TILLBEHÖR TILL UTSUGNING VINKELINSATS Mellanstycke för handtag Som handtag, för montering mellan sugslangarna och sugrören Standardutrustning till ASR 2025, ASR 2050 och SHR 2050 M Reducerhylsa 58/35 Anslutningsdel Ø: 58/35 Övergångsstycke 30/35 För anslutning av sugslangen med anslutningsdel Ø 35 till en Ø 30 utsugsstos Övergångsstycke 35/58 För anslutning av sugslangar med anslutningsdel Ø 35 till en Ø 58 utsugsstos * Anslutningsdel För anslutning av sugslangen (anslutning Ø 30/35 ) till en vanlig dasugare * Bajonettanslutningsdel För bajonettanslutning av sugslangar med anslutningsdel Ø 35 (utan anslutningsdel för bajonettfäste) till elverktyg med utsugsstos Ø * Anslutningsmuffar 58 För ihopkoppling av två sugslangar med anslutningsdel Ø Y-rör Med anslutningsdel Ø 58 och två öppningar Ø 58 för anslutning till Metabo allsugar och till specialsugaren * SUGRÖR Diameter Längd m Typ Förpackningsenhet 35 0,4 Plastmaterial ,4 Plastmaterial ,4 Förkromad *Förpackade för självbetjäning 196

6 TILLBEHÖR TILL UTSUGNING MUNSTYCKEN Sugmunstycke Standardutrustning för ASA 1202 Typ: Sugmunstycke Bredd: 120 Universalmunstycke Omkopplingsbar Typ: Universalmunstycke Bredd: 300 Golvmunstycke Lämpar sig även för uppsugning av vätska. Med borstlist och guilist. Typ: Golvmunstycke Bredd: 370 Golvmunstycke Metallutförande Typ: Golvmunstycke Bredd: 450 Golvmunstycke Metallutförande med löprullar och borstlistor Typ: Golvmunstycke Bredd: * Golvmunstycke Typ: Golvmunstycke Bredd: Kombinationsmunstycke Med tre munstycken för mattor, släta ytor och för uppsugning av vätska Typ: Kombinationsmunstycke Bredd: Universalborste Typ: Universalborste Bredd: 40 Längd: Möbelmunstycke Typ: Möbelmunstycke Bredd: 40 Längd: * Sugborste för värmeelement För fastsättning på fogmunstycket * Fogmunstycke Standardutrustning till AS 1200, ASA 1202, ASR 2025, ASR 2050 och SHR 2050 M Typ: Fogmunstycke Längd: 200 Fogmunstycke Typ: Fogmunstycke Längd: 160 Guimunstycke Typ: Guimunstycke Längd: 200 Grovsmutsmunstycke Typ: Grovsmutsmunstycke * * * * Flatmunstycke Flatmunstycke av oljebeständigt gui Typ: Flatmunstycke Bredd: * 197

7 TILLBEHÖR TILL UTSUGNING YTTERLIGARE TILLBEHÖR FÖR UTSUGNING Pappersfilterpåsar Pappersfilterpåse 20 l Avsett för: AS 1200, ASA 1201 Förpackningsenhet: 5 Pappersfilterpåse 50 l För fastsättning av filterpåse på allsugaren ASR 1250 måste hållaren användas Avsett för: ASA 9050, ASR 1250, SHO 1150 Förpackningsenhet: 5 Pappersfilterpåse 25 l Avsett för: ASA 2025, ASR 2025 Förpackningsenhet: 5 Pappersfilterpåse 50 l Avsett för: ASR 2050, SHR 2050 M Förpackningsenhet: 5 Pappersfilterpåse 32 l Avsett för: ASA 1202 Förpackningsenhet: 5 Pappersfilterpåse 27 l Avsett för: ASA 9011 Förpackningsenhet: * * * Hållare för filterpåsar Hållare för pappersfilterpåse För fastsättning av filterpåse på allsugaren ASR 1250 måste en hållare för filterpåsar användas Avsett för: ASR 1250 Förpackningsenhet: * Förfilter Förfilter av papper Förhindrar att det veckade filtret täpps igen av smuts och da Avsett för: ASA 9050, ASR 1250 Förpackningsenhet: 5 Förfilter av polyester Förhindrar att det veckade filtret täpps igen av smuts och da Avsett för: AS 1200, ASA 1201, ASA 1202 Förpackningsenhet: *Förpackade för självbetjäning 198

8 TILLBEHÖR TILL UTSUGNING Veckat filter Veckat filter Daklass M Avsett för: AS 1200, ASA 1201, ASA 1202 Förpackningsenhet: Filterkassetter Filterkassetter av papper Daklass M Avsett för: ASA 2025, ASR 2025, ASR 2050, SHR 2050 M Förpackningsenhet: Filterkassetter av polyester Lämpar sig även för uppsugning av grafit/toner och för våtsugning Avsett för: ASA 2025, ASR 2025, ASR 2050, SHR 2050 M Förpackningsenhet: Tömningspåse Tömningspåse Tömningspåse som reserv till SHO 1150 Avsett för: SHO 1150 Förpackningsenhet: Metadepot Metadepot Extremt robusta, hållfasta boxar med brett handtag Möjliggör kombination med Metabox-systemet Avsett för: ASR 2025, ASR 2050, SHR 2050 M Förpackningsenhet:

9 METABOXAR OCH LÅDOR METABOXAR Extremt robusta, hållfasta boxar med brett handtag Genomtänkt sorteringssystem i boxens insida... - rätt tillbehör finns alltid i rätt maskinfack för förvaring av tillbehör och detaljer... från box till box - boxarna kan staplas och kopplas saan - överskådligt lagersystem i verkstaden, i bilen, överallt Många användningsområden, t.ex. tack vare de formbara skumblocken (tillbehör) Metabox tål även extrema temperaturer utan några som helst problem (-40 C till +90 C) Inga utstickande delar, ingen risk att fastna någonstans som t.ex. på byggarbetsplatser Med smarta tillbehör för mobil användning, t.ex. en bärrem för att bära flera saankopplade Metaboxar. Detta ger större frihet och säkerhet när man t.ex. måste klättra upp på byggställningar Metabox I Metabox I För SB 660, SBE 660, SBE 705, SBE 750, SBE 850, SBE 1010 Plus Mått: 395 x 295 x 105 Metabox I Tom Metabox utan insats Mått: 395 x 295 x 105 Metabox I För ST 50 Pendix, STE 70, STE 80 Quick, STE 100 Plus, STE 135 Plus, STEB 135 Plus Mått: 395 x 295 x Metabox II Metabox II För alla vinkelslipmaskiner upp till 125 Mått: 395 x 295 x 157,5 Metabox II Tom Metabox utan insats Mått: 395 x 295 x 157, Metabox III Metabox III För SX E 425 Turbo Tec, SX E 450 Turbo Tec För SX E 450 Duo, SX E 425 XL Mått: 395 x 295 x 210 Metabox III Tom Metabox utan insats Mått: 395 x 295 x

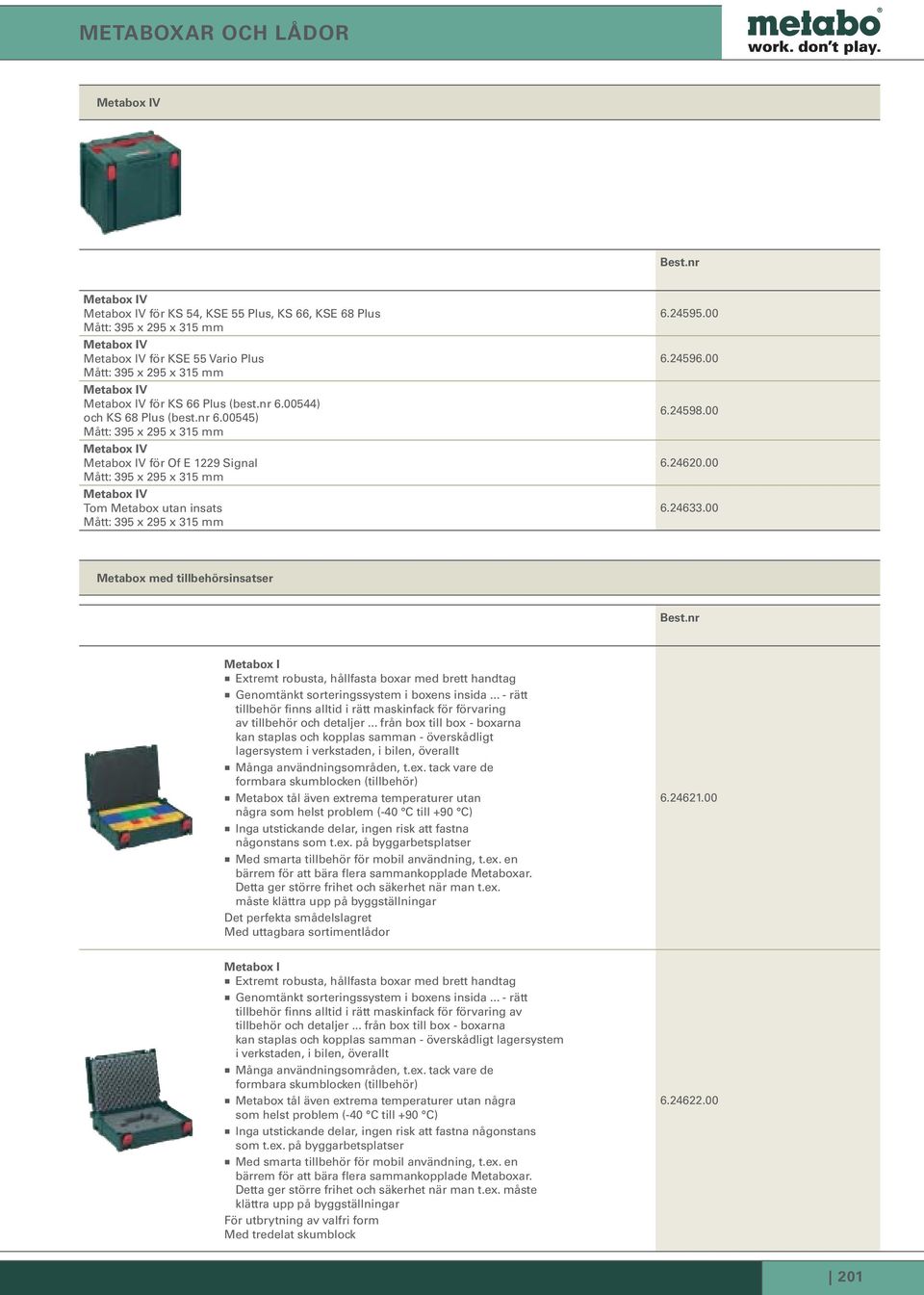

10 METABOXAR OCH LÅDOR Metabox IV Metabox IV Metabox IV för KS 54, KSE 55 Plus, KS 66, KSE 68 Plus Mått: 395 x 295 x 315 Metabox IV Metabox IV för KSE 55 Vario Plus Mått: 395 x 295 x 315 Metabox IV Metabox IV för KS 66 Plus (best.nr ) och KS 68 Plus (best.nr ) Mått: 395 x 295 x 315 Metabox IV Metabox IV för Of E 1229 Signal Mått: 395 x 295 x 315 Metabox IV Tom Metabox utan insats Mått: 395 x 295 x Metabox med tillbehörsinsatser Metabox I Extremt robusta, hållfasta boxar med brett handtag Genomtänkt sorteringssystem i boxens insida... - rätt tillbehör finns alltid i rätt maskinfack för förvaring av tillbehör och detaljer... från box till box - boxarna kan staplas och kopplas saan - överskådligt lagersystem i verkstaden, i bilen, överallt Många användningsområden, t.ex. tack vare de formbara skumblocken (tillbehör) Metabox tål även extrema temperaturer utan några som helst problem (-40 C till +90 C) Inga utstickande delar, ingen risk att fastna någonstans som t.ex. på byggarbetsplatser Med smarta tillbehör för mobil användning, t.ex. en bärrem för att bära flera saankopplade Metaboxar. Detta ger större frihet och säkerhet när man t.ex. måste klättra upp på byggställningar Det perfekta smådelslagret Med uttagbara sortimentlådor Metabox I Extremt robusta, hållfasta boxar med brett handtag Genomtänkt sorteringssystem i boxens insida... - rätt tillbehör finns alltid i rätt maskinfack för förvaring av tillbehör och detaljer... från box till box - boxarna kan staplas och kopplas saan - överskådligt lagersystem i verkstaden, i bilen, överallt Många användningsområden, t.ex. tack vare de formbara skumblocken (tillbehör) Metabox tål även extrema temperaturer utan några som helst problem (-40 C till +90 C) Inga utstickande delar, ingen risk att fastna någonstans som t.ex. på byggarbetsplatser Med smarta tillbehör för mobil användning, t.ex. en bärrem för att bära flera saankopplade Metaboxar. Detta ger större frihet och säkerhet när man t.ex. måste klättra upp på byggställningar För utbrytning av valfri form Med tredelat skumblock

11 METABOXAR OCH LÅDOR Metadepot Metadepot Extremt robusta, hållfasta boxar med brett handtag Genomtänkt sorteringssystem i boxens insida... - rätt tillbehör finns alltid i rätt maskinfack för förvaring av tillbehör och detaljer... från box till box - boxarna kan staplas och kopplas saan - överskådligt lagersystem i verkstaden, i bilen, överallt Många användningsområden, t.ex. tack vare de formbara skumblocken (tillbehör) Metabox tål även extrema temperaturer utan några som helst problem (-40 C till +90 C) Inga utstickande delar, ingen risk att fastna någonstans som t.ex. på byggarbetsplatser Med smarta tillbehör för mobil användning, t.ex. en bärrem för att bära flera saankopplade Metaboxar. Detta ger större frihet och säkerhet när man t.ex. måste klättra upp på byggställningar Avsett för: ASR 2025, ASR 2050, SHR 2050 M Förpackningsenhet: PLASTLÅDA, AKTUELL Plastlåda Plastlåda som passar till SXE 425 Turbo Tec, SXE 450 Turbo Tec, SXE 425, SXE 425 XL, SXE 450 Duo Plastlåda För BSP 12 Plus, BSP 15,6 Plus, BSP 18 Plus och laddare ACS 15, AC 30, ICS 10, C 45 För SBP 12 Plus, SBP 18 Plus och laddare ACS 15, AC 30, ICS 10, C Plastlåda För SB 660, SBE 660, SBE 705 För DWSE 6.3, USE Plastlåda För SBE 750, SBE 850 Impuls, SBE 850 Contact, SBE 1010 Plus Plastlåda För alla vinkelslipmaskiner upp till Plastlåda För STE 100 Plus, STE 105 Plus, STEB 105 Plus, STE 135, STE 135 Plus, STEB 135, STEB 135 Plus

12 METABOXAR OCH LÅDOR Plastlåda För DSE 300, DSE 300 Intec Plastlåda För SR 10-23, SR Intec, SR Plastlåda För LF 724 S Plastlåda För ST 50 Pendix, STE 70, STE 80 Quick Plastlåda För W , W , WX , WX , W , W , WX , WX , WX Quick, WX Quick, WX Quick, W , WX TRANSPORTLÅDOR AV STÅLPLÅT Förvaringslåda av stålplåt För tvåhandsvinkelslipmaskiner med rondeller-ø 180 och Förvaringslåda av stålplåt För Ho Förvaringslåda av stålplåt För Sr 226, Sr E 227, Sr 356, Sr E 357, Sr 358, Sr E Förvaringslåda av stålplåt För alla enhandsvinkelslipmaskiner med rondell-ø 115 och Förvaringslåda av stålplåt För Ta E 2019, Ta E 3030, Ta E

13 CIRKELSÅGKLINGOR PERFEKTA SNITT Perfekt sågning med exakta och rena snitt är ingen tillfällighet. Här är en riktig kvalitetssågklinga minst lika viktig som en bra cirkelsåg. Metabos cirkelsågklingor är kvalitetsprodukter tillverkade i Tyskland. De uppfyller mycket höga krav på snittkvalitet, livslängd och tyst gång. Användningsprofiler för Metabo cirkelsågklingor Exakt lasrade grundskivor är bättre än stansade sågklingor på grund av hög planlöps- och rotationsexakthet som ger exaktare snitt. Lasrade expansionssnitt ger buller- och vibrationsfri gång. Mycket lång livslängd uppnås tack vare användning av typrena hårdmetaller. Extremt lång livslängd tack vare möjlighet till upp till tio gångers slipning. Vårt komplettprogram är enkelt och klart strukturerat. Det är uppdelat i Power Cut, Precision Cut och Multi Cut. Nu är det enkelt att välja rätt cirkelsågklinga. Power Cut Precision Cut Multi Cut För snabb sågning, både grovt och medelfint snitt; effektiv fraatning och litet effektbehov Bra skäreffekt vid längssnitt i massivt trä Kan delvis användas i byggträ med spik och betongrester Endast lämpad för grova snitt i trä med beläggning eller andra kompositmaterial Stort användningsområde inom träbearbetning Mycket goda resultat och rena snitt vid längs- och tvärsågning i mjukt och hårt trä Lämplig för massivt trä och skiktträ, obehandlade, ytbehandlade eller fanerade spånplattor, MDF, kompositmaterial Kräver cirkelsågar med högre prestanda Universell användning i krävande material För höga krav på snittkvaliteten, t.ex. laminat, plast-, aluminium-, kopparoch mässingsprofiler Perfekt för alla sorters inredningsarbeten Perfekta resultat även vid tvärsågning i massivt trä, obehandlade, belagda eller fanerade spånskivor, MDF Kräver cirkelsågar med mycket hög prestanda Relativt långsam sågning Metabo cirkelsågklingor för handcirkelsågar hittar du på sidan 118/

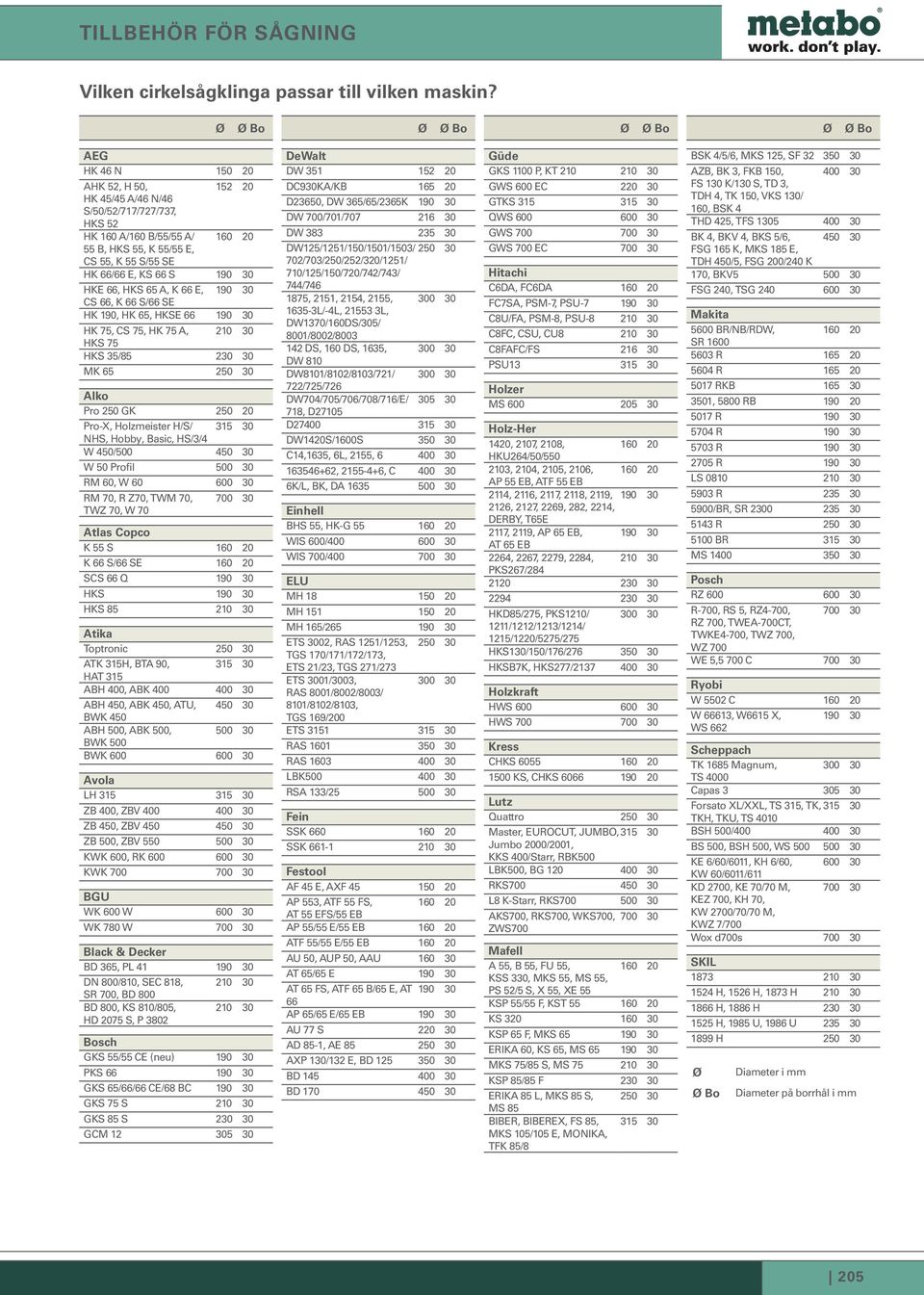

14 Vilken cirkelsågklinga passar till vilken maskin? Ø Ø Bo Ø Ø Bo Ø Ø Bo Ø Ø Bo AEG HK 46 N AHK 52, H 50, HK 45/45 A/46 N/46 S/50/52/717/727/737, HKS 52 HK 160 A/160 B/55/55 A/ B, HKS 55, K 55/55 E, CS 55, K 55 S/55 SE HK 66/66 E, KS 66 S HKE 66, HKS 65 A, K 66 E, CS 66, K 66 S/66 SE HK 190, HK 65, HKSE HK 75, CS 75, HK 75 A, HKS 75 HKS 35/ MK Alko Pro 250 GK Pro-X, Holzmeister H/S/ NHS, Hobby, Basic, HS/3/4 W 450/ W 50 Profil RM 60, W RM 70, R Z70, TWM 70, TWZ 70, W Atlas Copco K 55 S K 66 S/66 SE SCS 66 Q HKS HKS Atika Toptronic ATK 315H, BTA 90, HAT 315 ABH 400, ABK ABH 450, ABK 450, ATU, BWK 450 ABH 500, ABK 500, BWK 500 BWK Avola LH ZB 400, ZBV ZB 450, ZBV ZB 500, ZBV KWK 600, RK KWK BGU WK 600 W WK 780 W Black & Decker BD 365, PL DN 800/810, SEC 818, SR 700, BD 800 BD 800, KS 810/805, HD 2075 S, P Bosch GKS 55/55 CE (neu) PKS GKS 65/66/66 CE/68 BC GKS 75 S GKS 85 S GCM DeWalt DW DC930KA/KB D23650, DW 365/65/2365K DW 700/701/ DW DW125/1251/150/1501/1503/ /703/250/252/320/1251/ 710/125/150/720/742/743/ 744/ , 2151, 2154, 2155, L/-4L, L, DW1370/160DS/305/ 8001/8002/ DS, 160 DS, 1635, DW 810 DW8101/8102/8103/721/ /725/726 DW704/705/706/708/716/E/ , D27105 D DW1420S/1600S C14,1635, 6L, 2155, , , C K/L, BK, DA Einhell BHS 55, HK-G WIS 600/ WIS 700/ ELU MH MH MH 165/ ETS 3002, RAS 1251/1253, TGS 170/171/172/173, ETS 21/23, TGS 271/273 ETS 3001/3003, RAS 8001/8002/8003/ 8101/8102/8103, TGS 169/200 ETS RAS RAS LBK RSA 133/ Fein SSK SSK Festool AF 45 E, AXF AP 553, ATF 55 FS, AT 55 EFS/55 EB AP 55/55 E/55 EB ATF 55/55 E/55 EB AU 50, AUP 50, AAU AT 65/65 E AT 65 FS, ATF 65 B/65 E, AT AP 65/65 E/65 EB AU 77 S AD 85-1, AE AXP 130/132 E, BD BD BD Güde GKS 1100 P, KT GWS 600 EC GTKS QWS GWS GWS 700 EC Hitachi C6DA, FC6DA FC7SA, PSM-7, PSU C8U/FA, PSM-8, PSU C8FC, CSU, CU C8FAFC/FS PSU Holzer MS Holz-Her 1420, 2107, 2108, HKU264/50/ , 2104, 2105, 2106, AP 55 EB, ATF 55 EB 2114, 2116, 2117, 2118, 2119, , 2127, 2269, 282, 2214, DERBY, T65E 2117, 2119, AP 65 EB, AT 65 EB 2264, 2267, 2279, 2284, PKS267/ HKD85/275, PKS1210/ /1212/1213/1214/ 1215/1220/5275/275 HKS130/150/176/ HKSB7K, HKS277/ Holzkraft HWS HWS Kress CHKS KS, CHKS Lutz Quattro Master, EUROCUT, JUMBO, Jumbo 2000/2001, KKS 400/Starr, RBK500 LBK500, BG RKS L8 K-Starr, RKS AKS700, RKS700, WKS700, ZWS700 Mafell A 55, B 55, FU 55, KSS 330, MKS 55, MS 55, PS 52/5 S, X 55, XE 55 KSP 55/55 F, KST KS KSP 65 F, MKS ERIKA 60, KS 65, MS MKS 75/85 S, MS KSP 85/85 F ERIKA 85 L, MKS 85 S, MS 85 BIBER, BIBEREX, FS 85, MKS 105/105 E, MONIKA, TFK 85/ BSK 4/5/6, MKS 125, SF AZB, BK 3, FKB 150, FS 130 K/130 S, TD 3, TDH 4, TK 150, VKS 130/ 160, BSK 4 THD 425, TFS BK 4, BKV 4, BKS 5/6, FSG 165 K, MKS 185 E, TDH 450/5, FSG 200/240 K 170, BKV FSG 240, TSG Makita 5600 BR/NB/RDW, SR R R RKB , 5800 RB R R R R LS R /BR, SR R BR MS Posch RZ R-700, RS 5, RZ4-700, RZ 700, TWEA-700CT, TWKE4-700, TWZ 700, WZ 700 WE 5,5 700 C Ryobi W 5502 C W 66613, W6615 X, WS Scheppach TK 1685 Magnum, TS 4000 Capas Forsato XL/XXL, TS 315, TK, TKH, TKU, TS 4010 BSH 500/ BS 500, BSH 500, WS KE 6/60/6011, KH 6/60, KW 60/6011/611 KD 2700, KE 70/70 M, KEZ 700, KH 70, KW 2700/70/70 M, KWZ 7/700 Wox d700s SKIL H, 1526 H, 1873 H H, 1886 H H, 1985 U, 1986 U H Ø Diameter i Ø Bo Diameter på borrhål i 205

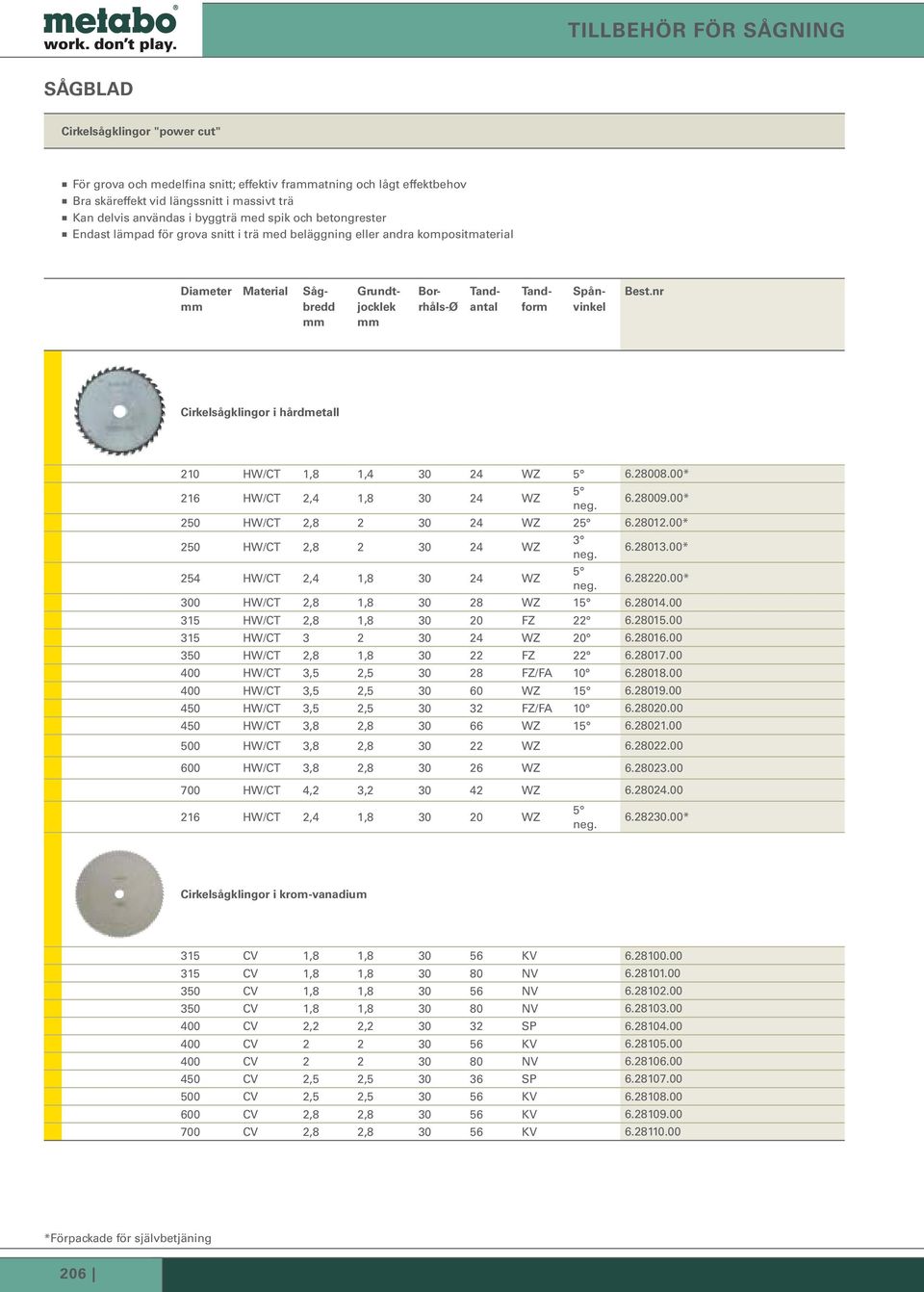

15 SÅGBLAD Cirkelsågklingor "power cut" För grova och medelfina snitt; effektiv fraatning och lågt effektbehov Bra skäreffekt vid längssnitt i massivt trä Kan delvis användas i byggträ med spik och betongrester Endast lämpad för grova snitt i trä med beläggning eller andra kompositmaterial Diameter Material Sågbredd Grundtjocklek Borrhåls-Ø Tandantal Tandform Spånvinkel Cirkelsågklingor i hårdmetall 210 HW/CT 1,8 1, WZ * 216 HW/CT 2,4 1, WZ 5 neg * 250 HW/CT 2, WZ * 250 HW/CT 2, WZ 3 neg * 254 HW/CT 2,4 1, WZ 5 neg * 300 HW/CT 2,8 1, WZ HW/CT 2,8 1, FZ HW/CT WZ HW/CT 2,8 1, FZ HW/CT 3,5 2, FZ/FA HW/CT 3,5 2, WZ HW/CT 3,5 2, FZ/FA HW/CT 3,8 2, WZ HW/CT 3,8 2, WZ HW/CT 3,8 2, WZ HW/CT 4,2 3, WZ HW/CT 2,4 1, WZ 5 neg * Cirkelsågklingor i krom-vanadium 315 CV 1,8 1, KV CV 1,8 1, NV CV 1,8 1, NV CV 1,8 1, NV CV 2,2 2, SP CV KV CV NV CV 2,5 2, SP CV 2,5 2, KV CV 2,8 2, KV CV 2,8 2, KV *Förpackade för självbetjäning 206

16 Cirkelsågklingor "precision cut" Stort användningsområde inom träbearbetning Mycket goda resultat och rena snitt vid längs- och tvärsågning i mjukt och hårt trä Lämplig för massivt trä och skiktträ, obehandlade, ytbehandlade eller fanerade spånplattor, MDF, kompositmaterial Kräver cirkelsågar med högre prestanda Diameter Material Sågbredd Grundtjocklek 210 HW/CT 2,4 1, WZ * 210 HW/CT 2,4 1, WZ * 210 HW/CT 2,8 1, FZ/TZ 1 neg * 210 HW/CT 2,4 1, WZ * 216 HW/CT 2,4 1, WZ 5 neg * 220 HW/CT 2,4 1, WZ * 220 HW/CT 2,6 1, DZ/HZ * 250 HW/CT 2,8 1, WZ * 250 HW/CT 2,8 1, WZ * 250 HW/CT 2,4 1, WZ 5 neg * 250 HW/CT 2,4 1, WZ 5 neg * 250 HW/CT 2,8 1, WZ * 250 HW/CT 3,2 2, WZ * 254 HW/CT 2,4 1, WZ 5 neg * 254 HW/CT 2,4 1, WZ 5 neg * 300 HW/CT 2,8 1, WZ HW/CT 3,2 2, DZ/HZ HW/CT 2,8 1, WZ HW/CT 2,4 1, WZ 5 neg * 305 HW/CT 2,4 1, WZ 5 neg * 305 HW/CT 2,4 1, WZ 5 neg * 305 HW/CT 2,4 1, WZ 1, HW/CT 2,4 1, WZ HW/CT 2,4 1, WZ 5 neg * 315 HW/CT 2,4 1, WZ 5 neg * 315 HW/CT 2,8 1, WZ HW/CT 2,8 1, WZ HW/CT 2,8 1, WZ Cirkelsågklinga "multi cut" Universell användning i krävande material För höga krav på snittkvaliteten, t.ex. laminat, plast-, aluminium-, koppar- och mässingsprofiler Perfekt för alla sorters inredningsarbeten Perfekta resultat även vid tvärsågning i massivt trä, obehandlade, belagda eller fanerade spånskivor, MDF Kräver cirkelsågar med mycket hög prestanda Relativt långsam sågning Diameter Material Sågbredd Borrhåls-Ø Tandantal Tandform Spånvinkel Grundtjocklek Borrhåls-Ø Tandantal Tandform Spånvinkel 210 HW/CT 2,6 1, FZ/TZ 5 neg * 210 HW/CT 2, WZ 5 neg * 210 HW/CT 2, FZ/TZ 5 neg * 210 HW/CT 2,4 1, WZ * 210 HW/CT 2,4 1, FZ/TZ 5 neg * 207

17 Diameter Material Sågbredd Grundtjocklek Borrhåls-Ø Tandantal Tandform Spånvinkel 216 HW/CT 2,4 1, FZ/TZ 5 neg * 220 HW/CT 2,6 1, FZ/TZ * 250 HW/CT 2,8 1, WZ * 250 HW/CT 2, FZ/TZ 5 neg * 254 HW/CT 2,4 1, FZ/TZ 5 neg * 300 HW/CT 2,8 1, WZ HW/CT 2,8 2, FZ/TZ 6 neg HW/CT 2, FZ/TZ 5 neg HW/CT 2,4 1, FZ/TZ 5 neg * 315 HW/CT 2, FZ/TZ 5 neg Reducerringar för cirkelsågklingor Reducerring Ø 20 x 1,2 x 16 För cirkelsågklingor med grundtjocklek på 1,25 - max. 1, Reducerring Ø 30 x 1,2 x 16 För cirkelsågklingor med grundtjocklek på 1,25 - max. 1, Reducerring Ø 30 x 1,2 x 20 För cirkelsågklingor med grundtjocklek på 1,25 - max. 1, Reducerring Ø 30 x 1,2 x 25 För cirkelsågklingor med grundtjocklek på 1,25 - max. 1, Reducerring Ø 30 x 1,6 x 16 För cirkelsågklingor med grundtjocklek på 1,65 - max. 2, Reducerring Ø 30 x 1,6 x 20 För cirkelsågklingor med grundtjocklek på 1,65 - max. 2, * Reducerring Ø 30 x 1,6 x 25 För cirkelsågklingor med grundtjocklek på 1,65 - max. 2, * *Förpackade för självbetjäning 208

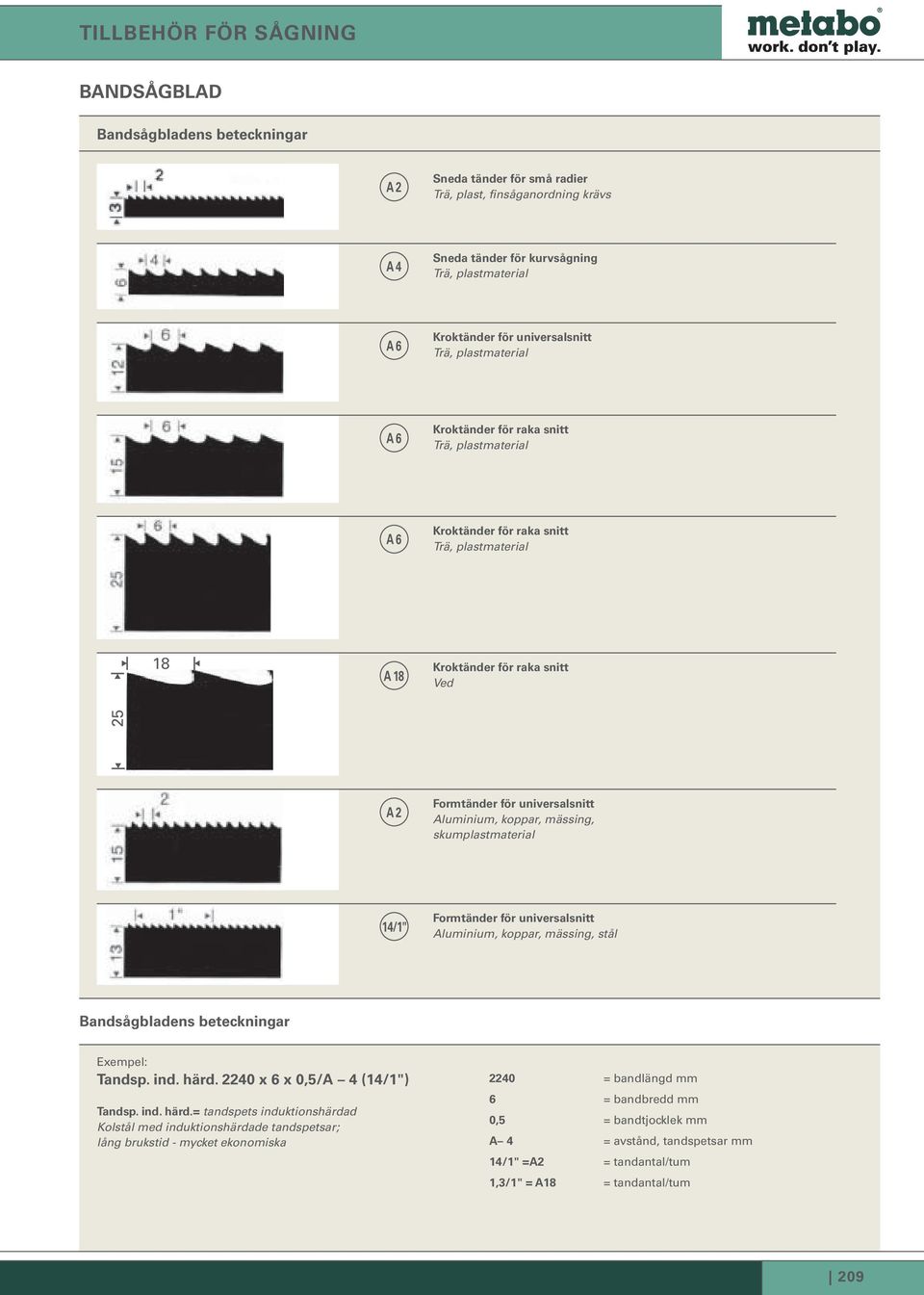

18 BANDSÅGBLAD Bandsågbladens beteckningar A 2 Sneda tänder för små radier Trä, plast, finsåganordning krävs A 4 Sneda tänder för kurvsågning Trä, plastmaterial A 6 Kroktänder för universalsnitt Trä, plastmaterial A 6 Kroktänder för raka snitt Trä, plastmaterial A 6 Kroktänder för raka snitt Trä, plastmaterial 18 A 18 Kroktänder för raka snitt Ved 25 A 2 Formtänder för universalsnitt Aluminium, koppar, mässing, skumplastmaterial 14/1" Formtänder för universalsnitt Aluminium, koppar, mässing, stål Bandsågbladens beteckningar Exempel: Tandsp. ind. härd x 6 x 0,5/A 4 (14/1") Tandsp. ind. härd.= tandspets induktionshärdad Kolstål med induktionshärdade tandspetsar; lång brukstid - mycket ekonomiska 2240 = bandlängd 6 = bandbredd 0,5 = bandtjocklek A 4 = avstånd, tandspetsar 14/1" =A2 = tandantal/tum 1,3/1" = A18 = tandantal/tum 209

19 Bandsågblad Kolstål med induktionshärdade tandspetsar Lång brukstid - mycket ekonomisk Mått Tanddelning Materiallämplighet Avsedd för x 6 x 0,36 A4 sneda tänder Trä, plast - kurvsågning BAS 260 Swift * x 12 x 0,36 A6 kroktänder Trä, plast - universalsnitt BAS 260 Swift * x 12 x 0,36 A2 formtand Icke-järnmetall, skumplastmaterial BAS 260 Swift * x 6 x 0,5 A4 sneda tänder Trä, plast - kurvsågning BAS 317 Precision * x 12 x 0,5 A6 kroktänder Trä, plast - universalsnitt BAS 317 Precision * x 15 x 0,5 A6 kroktänder Trä, plastmaterial - raka snitt BAS 317 Precision * x 15 x 0,5 A2 formtand Metall, skumplastmaterial BAS 317 Precision * x 3 x 0,5 A2 sneda tänder Trä, plastmaterial - små radier, för runda snitt med finsågningsanordning BAS * x 6 x 0,36 A4 sneda tänder Trä, plast - kurvsågning BAS * x 9 x 0,36 A6 kroktänder Trä, plast - universalsnitt BAS * x 13 x 0,36 A6 kroktänder Trä, plastmaterial - raka snitt BAS * x 6 x 0,5 A4 sneda tänder Trä, plast - kurvsågning BAS 505 G * x 15 x 0,5 A6 kroktänder Trä, plast - universalsnitt BAS 505 G * x 25 x 0,5 A6 kroktänder Trä, plastmaterial - raka snitt BAS 505 G * x 25 x 0,5 A18 kroktänder Trä, ved BAS 505 G * x 15 x 0,5 A2 formtand Trä-spikfast, skumplastmaterial BAS 505 G * x 13 x 0,65 14/1" formtand Icke-järnmetall, stålprofiler BAS 505 G * x 3 x 0,65 A2 sneda tänder Aluminium, plastmaterial BS 150 E t.o.m * x 5 x 0,65 A2 formtand Trä, plastmaterial BS 150 E t.o.m * x 5 x 0,65 A2 formtand Icke-järnmetall, skumplastmaterial BS 150 E t.o.m * x 6 x 0,36 A4 sneda tänder Trä, plast - kurvsågning BS 230 t.o.m * x 12 x 0,36 A6 kroktänder Trä, plast - universalsnitt BS 230 t.o.m * x 12 x 0,36 A2 formtand *Förpackade för självbetjäning Icke-järnmetall, skumplastmaterial BS 230 t.o.m * 210

20 PÅBYGGNADSDELAR OCH SPECIALTILLBEHÖR Fack för sågklingor Fack för sågklingor Fack för sågklingor, med måttband, vinkel och blyertspenna. För säker förvaring av högst två cirkelsågklingor upp till Ø 254. (sågklingor ingår inte i leveransen) Lämplig för montering på universalbänk Flexo 500, understativen till dragcirkelsågarna UK 290, UK 333, kap-, gerings- och bordscirkelsågar Arbetsbänkar Universalbänk Flexo 500 För stationär användning av Metabo sticksågar, (överfräsar och handcirkelsågar tillsaans med passande tillbehör) Med hopfällbart understativ och höjdinställning Kan även användas i kombination med UK 290 eller UK 333 som bordsbreddning eller arbetsstation Stabil stålkonstruktion och stor arbetsplatta av stränggjutna profiler Tillbehör för Flexo 500 Sats överfräs Passar till: Metabo överfräsar OFE 738, Of E 1229 Signal, Of E 1812 Vikt ca 2,5 kg Sats handcirkelsåg Avsedd för Metabo handcirkelsågsatser KS 54, KSE 55 Plus, KS 66, KSE 68 Plus Vagnstativ För lätt transport Passar till: UK 290, UK 333, Flexo Släde UK / Flexo Stora och breda arbetsstycken förs säkert genom sågbladet Rena och precisa snitt Enkel att montera och demontera Säkert arbete Passar till: UK 290, UK 333, Flexo 500 Total längd: 1225 Bärvikt: 7,7 kg

21 Bordsförlängning UK / Flexo Bekväm kapning av långa arbetsstycken Säkert arbete Passar till: UK 290, UK 333, Flexo 500 Längd: 380 Bredd: Bordsbreddning UK / Flexo Förstorar arbetsytan; idealisk för stora plattor För snitt med parallellanslag upp till 610 Höjdställbar Passar till: UK 333, UK 290, Flexo 500 Längd: 674 Bredd: Parallellanslag UK / Flexo För längdsågning eller tillkapning av stora plattor Lång påbyggnadsprofil för säker styrning av arbetsstycket Passar till: UK 290, UK 333, Flexo Maskinstativ Maskinstativ KSU 400 Maskinstativ och bordsbreddning i en stabil och robust konstruktion. Tack vare de universella fästprofilerna kan stativet användas för alla gängse kapsågar Stabila ben med höjdinställning Omfattande tillbehörssortiment Total längd, max.: 400 cm Max. viktbelastning på mittdelen: 250 kg Vikt: 25 kg Passar till: KGT 300, KGS 255, KGS 301, 303, 331, KGS 303, KGS 305, KS 210 C, KS 210 Lasercut, KS 210 Universellt maskinstativ För optimal arbetshöjd och stabilitet Kan även ställas upp på ojämna ytor Hopfällbar med höjdutjämning Passar till: KS 210 C, KGS 255, KGS 301, KGS 303, KGS 305, KGS 331, KGT 300, DH 330 Passar till: KS 210 C, KGS 255, KGS 301, KGS 303, KGS 305, KGS 331, KGT 300, DH Maskinstativ KGS För optimal arbetshöjd och stabilitet Kan även ställas upp på ojämna ytor Hopfällbar med höjdutjämning Passar till: KGS 301, KGS Maskinstativ För optimal arbetshöjd och stabilitet Enkelt att transportera Hopfällbar Passar till: UK 220, PK Maskinstativ TS 250 För optimal arbetshöjd och stabilitet Hopfällbar Passar till: TS

22 Understativ Understativ För optimal arbetshöjd och stabilitet Med hjul och nivåutjämning Passar till: BAS 380 Arbetshöjd: Underskåp Underskåp PKF För optimal arbetshöjd och stabilitet Robust, pulverlackerad konstruktion i stålplåt Arbetshöjd: Tillbehör för maskinstativ KSU 400 Vagnstativ För lätt transport Kan även användas till hopfällt understativ Rullhållare KSU 400 För långa arbetsstycken Enkel bortforsling av det sågade materialet via rullar Bredd: Stödfot KSU 400 Extra stödfot för bättre stöd till KSU 400 när förlängningen är utdragen Anslagsstöd, långt för KSU 400 Längd:

23 Vagnstativ För lätt transport Vagnstativ Passar till: BAS 317 Precision Vagnstativ Bestående av: 2 hjul, fastsättningsutrustning och handtag (stång) Passar till: BAS 450, BAS 500, BAS 505 G Vagnstativ Passar till: PK 300, PKF 255 V Vagnstativ Passar till KGT 500 fram till byggår 2001/UK 330 till byggår 1999 Passar till: KGT 500, UK Vagnstativ Passar till: PK 255, BKH 450, BKS 400, BKS Vagnanordning Passar till TKHS-modeller fr.o.m. byggår Passar till: TKHS Vagnstativ Passar till: UK 290, UK 333, Flexo Släde Släde TKHS För exakta snitt, även på stora arbetsstycken Exakt släde med sex kullager Komplett med anslagslinjal, svängbar Passar till alla TKHS-modeller Passar till: TKHS 315, TKHS 315 C, TKHS 315 M Snittbredd: 90 /45 : 640 /930 Total längd: 1270 Bärvikt: 24 kg Släde UK / Flexo Stora och breda arbetsstycken förs säkert genom sågbladet Rena och precisa snitt Enkel att montera och demontera Säkert arbete Passar till: UK 290, UK 333, Flexo 500 Bordstorlek: 310 x 200 Total längd: 1225 Bärvikt: 7,7 kg

24 Bordsförlängningar för KGS 305 Bordsförlängning höger, av stål För säker uppläggning av långa arbetsstycken Med längdanslag och skala, upp till Dragmått för exakt repetition Passar till: KGS 305 Längd: 1140 Bredd: Bordsförlängning vänster, av stål För säker uppläggning av långa arbetsstycken Med längdanslag och skala, upp till Dragmått för exakt repetition Passar till: KGS 305 Längd: 1000 Bredd: 200 Bordsförlängning höger, av aluminium För säker uppläggning av långa arbetsstycken Med längdanslag och skala, utskjutbar till Dragmått för exakt repetition Stödfot, fällbar och höjdställbar Passar till: KGS 305 Längd: 1130 Bredd: 200 Bordsförlängning vänster, av aluminium För säker uppläggning av långa arbetsstycken Med längdanslag och skala, utskjutbar till Dragmått för exakt repetition Stödfot, fällbar och höjdställbar Passar till: KGS 305 Längd: 1000 Bredd: Bordsförlängningar för KGS 255, KGS 303, KGT 300 Bordsförlängning KGS höger, av stål För säker uppläggning av långa arbetsstycken Med längdanslag och skala, upp till Dragmått för exakt repetition Passar till: KGS 255, KGS 303, KGT 300 Längd: 1140 Bredd: Bordsförlängning KGS vänster, av stål För säker uppläggning av långa arbetsstycken Med längdanslag och skala, upp till Dragmått för exakt repetition Kan monteras till vänster eller höger på KGS 255 Passar till: KGS 255, KGS 303, KGT 300 Längd: 1000 Bredd: Bordsförlängning KGS höger, av stål För säker uppläggning av långa arbetsstycken Med längdanslag och skala, utskjutbar till Dragmått för exakt repetition Passar till: KGS 255, KGS 303, KGT 300 Längd: 1140 Bredd:

25 Bordsförlängning KGS vänster, av stål För säker uppläggning av långa arbetsstycken Med längdanslag och skala, utskjutbar till Dragmått för exakt repetition Kan monteras till vänster eller höger på KGS 255 Passar till: KGS 255, KGS 303, KGT 300 Längd: 1000 Bredd: 200 Bordsförlängning KGS höger, av aluminium För säker uppläggning av långa arbetsstycken Med längdanslag och skala, utskjutbar till Dragmått för exakt repetition Stödfot, fällbar och höjdställbar Passar till: KGS 255, KGS 303, KGT 300 Längd: 1130 Bredd: 200 Bordsförlängning KGS vänster, av aluminium För säker uppläggning av långa arbetsstycken Med längdanslag och skala, utskjutbar till Dragmått för exakt repetition Stödfot, fällbar och höjdställbar Kan monteras till vänster eller höger på KGS 255 Passar till: KGS 255, KGS 303, KGT 300 Längd: 1000 Bredd: Bordsförlängningar för övriga cirkelsågar Bordsförlängning KGS för höger och vänster sida För säker uppläggning av långa arbetsstycken Med hopfällbart kapanslag Passar till: KGS 331, KGS 301, KGS 255, KS 250, KS 304, KS 210 C Längd: 350 Bredd: 80 Bordsförlängning KGS höger För säker uppläggning av långa arbetsstycken Med uppläggningsyta, skala och extra anslag för exakt repetition Hoppfällbar, lätt att transportera Uppläggningslängd 1660 Passar till: KGS 301, KGS 331 Längd: 1440 Bredd: 165 Bordsförlängning KGS vänster För säker uppläggning av långa arbetsstycken Teleskopförlängning med skala, utskjutbar till 3000 Två uppläggningsytor med anslag för exakt repetition Hoppfällbar, lätt att transportera Passar till: KGS 301, KGS 331 Längd: 1650 Bredd: 165 Bordsförlängning PK Bordsförlängningen utökar uppläggningsytan (saa bredd som arbetsbänken) och lämpar sig därför speciellt för tillkapning av långa trädelar Kan fällas ned utan verktyg Passar till: PK 300, PK 250 till1993 Längd: 710 ; Bredd: 570 Bordsförlängning UK / KGT För säker uppläggning av långa arbetsstycken Med längdanslag och skala, utskjutbar till Med förlängningsprofil och 2 dragmått för exakt repetition Kan monteras till vänster eller höger för kapning Stödfot, fällbar och höjdställbar Passar till: KGT 501, Secanta, UK 220, UK 333 Längd: 1000 Bredd:

26 Bordsförlängning TKHS Bordsförlängningen underlättar sågning av långa arbetsstycken Passar till TKHS-modeller före byggår Passar till: TKHS 315 Längd: 530 Bredd: 450 Bordsförlängning UK / Flexo Bekväm kapning av långa arbetsstycken Säkert arbete Passar till: UK 290, UK 333, Flexo 500 Längd: 380 Bredd: Profilskena för bordsförlängning Profilskena för bordsförlängningar KGS För förlängning av bordsförlängningen, till Passar till: KGS 255, KGS 303, KGS 305 Längd: Bordsbreddningar Bordsbreddning PK Med bordsbreddningen utökas även uppläggningsytan, lämpar sig speciellt för tillkapning av skivor Möjliggör snitt vid längdanslaget på upp till bredd Kan fällas ned utan verktyg Passar till: PK 300, PK 250 till1993 Längd: 900 Bredd: 710 Bordsbreddning PKU Med bordsbreddningen utökas även uppläggningsytan, lämpar sig speciellt för tillkapning av skivor Möjliggör snitt vid längdanslaget på upp till 700 bredd Om en annan bordsbreddning används, kan bredden bli upp till vid längdanslaget Montering utan verktyg, utan justering Passar till: PKU 250 Längd: 865 Bredd: 440 Stöd PKU För stöttning av bordsbreddningen Höjdställbar Om en andra bordsbreddning används måste detta stöd monteras Passar till: PKU Bordsbreddning UK / Flexo Förstorar arbetsytan; idealisk för stora plattor För snitt med parallellanslag upp till 610 Höjdställbar Passar till: UK 333, UK 290, Flexo 500 Längd: 674 Bredd:

27 Tillsatsbord Tillsatsbord TKHS För att utöka uppläggningsytan, lämpar sig speciellt för tillkapning av skivor Med snabbfästdon, skala och fällbara stödfötter Möjliggör snitt på upp till bredd vid längdanslaget Höjdställbar Kan monteras på sidan Passar till: TKHS 315, TKHS 315 M Längd: 1000 Bredd: 660 Tillsatsbord TKHS 315C För att utöka uppläggningsytan, lämpar sig speciellt för tillkapning av skivor Möjliggör snitt på upp till bredd vid längdanslaget Höjdställbar Kan monteras på sidan Passar till: TKHS 315 C Längd: 800 Bredd: 600 Tillsatsbord PKU För ombyggnad till bordcirkelsåg / undercirkelsåg, istället för formatskjutbordet (vänster sida) Montering utan verktyg, utan justering Passar till: PKU 250 Längd: 865 Bredd: Universalanslag Universalanslag Kan användas som reserv eller som ett andra geringsanslag För gerings- och dubbelgeringssågning Vridbart 180 (2 x 90 ) Längd, anslag: 400 Passar till: UK 220 Universalanslag Kan användas som reserv eller som ett andra geringsanslag För gerings- och dubbelgeringssågning Vridbart 180 (2 x 90 ) Längd, anslag: 450 Passar till: UK 333, UK 290 Universalanslag Kan användas som reserv eller som ett andra geringsanslag För gerings- och dubbelgeringssågning Vridbart 180 (2 x 90 ) Längd, anslag: 500 Passar till: Secanta Anslagsprofil Ger större anslagsyta för universalanslaget Säker fastspänning av arbetsstycken Längd, anslag: 700 Passar till: UK 290, UK Kapanslag Kapanslag För exakt repetition även vid små kapsnitt Passar till: KGS 301, KGS * 218

28 Anslagsförlängningar Anslagsförlängning för släde För montering i slädens tväranslag För exakt kapning av arbetsstycken upp till Justerbar skala av aluminium Passar till: KGT 501, Secanta, UK Extra anslag Extra anslag För säker och ren sågning av små arbetsstycken och lister Speciellt lämplig även för höga arbetsstycken Passar till: KGS 255, KGS 303, KGT * Vinkelanslag Vinkelanslag PK / BAS För exakta tvär- och vinkelsnitt Med kontaktyta av aluminium Steglös inställning på båda sidorna, PK 300: kan monteras till vänster och höger om sågklingan Passar till: PK 300, PK 255, BAS 315 / 316, BAS 316 G, BAS 500, BAS 505 G, BAS 600, PK 250 till Vinkelanslag KGT För exakta tvär- och vinkelsnitt Med kontaktyta av aluminium Steglös inställning på båda sidorna, Passar till: KGT 500, KGT Vinkelanslag PK / BAS För exakta tvär- och vinkelsnitt Steglös inställning på båda sidorna, Passar till: PK 200, BAS Vinkelanslag Vikt: 0,75 kg Linjallängd: 250 Vinkelområde: +/- 60 Passar till: BAS 317 Precision, Flexo Parallellanslag Parallellanslag UK / Flexo För längdsågning eller tillkapning av stora plattor Lång påbyggnadsprofil för säker styrning av arbetsstycket Passar till: UK 290, UK 333, Flexo

29 Spännanordningar för arbetsstycken Spännanordning för arbetsstycken KGS / KGT För säker fastspänning av mindre arbetsstycken, plast- eller aluminiumprofiler KGT 501 fr.o.m. byggår 2003 Passar till: KGS 255, KGS 303, KGS 305, KGT 300, KGT 501, KS 210 C, KS 210 Lasercut * Spännanordning för arbetsstycken KGT För säker fastspänning av mindre arbetsstycken, plast- eller aluminiumprofiler Passar till: KGT 500, KGT Spännanordning för arbetsstycken KGS För säker fastspänning av mindre arbetsstycken, plast- eller aluminiumprofiler Passar till: KGS * Spännanordning UK För säker fastspänning av mindre arbetsstycken, runda arbetsstycken, plast- eller aluminiumprofiler Avsedd för användning på universalanslag och släde Dessutom lämplig för bordsförlängningar Max. höjd: 55 Passar till: UK 220, UK Spännanordning UK För säker fastspänning av mindre arbetsstycken, runda arbetsstycken, plast- eller aluminiumprofiler Avsedd för användning på universalanslag Max. höjd: 75 Passar till: UK 290, UK Tving UK 290/UK 333 För fastsättning av arbetsstycken på släden Passar till: UK 290, UK 333, Flexo Snittlaser Snittlaser KGS 255 För perfekt förhandsgranskning av sågsnitt Automatisk aktivering genom centrifugalkoppling Arbetsstycket kan snabbt och säkert sättas i position för sågning/kapning Ingen testsågning krävs Passar till: KGS * Snittlaser KGS / KGT För perfekt förhandsgranskning av sågsnitt Arbetsstycket kan snabbt och säkert sättas i position för sågning/kapning Ingen testsågning krävs Batteridriven linjelaser Passar till: KGS 301, KGS 331, KGT 500, KGT * 220

30 Snittlaser KGS 303 För perfekt förhandsgranskning av sågsnitt Automatisk aktivering genom centrifugalkoppling Arbetsstycket kan snabbt och säkert sättas i position för sågning/kapning Ingen testsågning krävs Batteridriven linjelaser med 6 reservbatterier Passar till: KGS 303 Snittlaser KGS 305 För perfekt förhandsgranskning av sågsnitt Automatisk aktivering genom centrifugalkoppling Arbetsstycket kan snabbt och säkert sättas i position för sågning/kapning Ingen testsågning krävs Batteridriven linjelaser med 6 reservbatterier Passar till: KGS * * Spånutsug Spånutsug KGS Ger en ren arbetsomgivning och fri sikt över arbetsstycket som ska kapas Standardutrustning till KGS 331 Utsugsstos Ø: 100 Passar till: KGS 301, KGS 331 Spånutsug KGS Ger en ren arbetsomgivning och fri sikt över arbetsstycket som ska kapas Utsugsstos Ø: 44 Passar till: KGS 303 Spånutsug KGS / TS Ger en ren arbetsomgivning och fri sikt över arbetsstycket som ska kapas För anslutning till en spånutsugningsanläggning eller Metabo-allsugare Utsugning på två ställen (utsugningsanslutning på maskinen och utsugsstos på skyddskåpan) Bestående av sugslang och 2 anslutningsdelar Utsugsstos Ø: 100 Passar till: TS 250, KGS 305 Spånutsug UK / PK Ger en ren arbetsomgivning och fri sikt över arbetsstycket som ska kapas För anslutning till en spånutsugningsanordning Maskinen är daeisonsprovad tillsaans med detta tillbehör Utsugsstos Ø: 100 Passar till: UK 220, PK 200 Spånutsug PK Ger en ren arbetsomgivning och fri sikt över arbetsstycket som ska kapas För anslutning till en spånutsugningsanordning Maskinen är daeisonsprovad tillsaans med detta tillbehör Utsugsstos Ø: 100 Passar till: PK 250 bis 1993, PK 255 Spånutsug KGT Ger en ren arbetsomgivning och fri sikt över arbetsstycket som ska kapas För anslutning till en spånutsugningsanordning Utsugsstos Ø: 100 Passar till: KGT 500, KGT 501 Spånutsug UK / Flexo Utsugning på två ställen: på spånbehållaren och upptill på skyddskåpan Fri sikt över arbetsstycket Ren arbetsmiljö Utsugsstos Ø: 100 Passar till: UK 290, UK 333, Flexo *

31 Spånutsugsstos Spånutsugsstos BKH För anslutning av byggcirkelsågen till en spånutsugningsanläggning Utsugsstos Ø: 100 Passar till: BKH 450, BKH 450 Plus Spånutsugsstos BKS För anslutning av byggcirkelsågen till en spånutsugningsanläggning Utsugsstos Ø: 100 Passar till: BKS 400, BKS 400 Plus, BKS 450, BKS 450 Plus Splitterskydd Splitterskydd (sats=10 st.) Sätts in framför sågbladet och minimerar flisor på utgångssidan av arbetsstycket Passar till: UK * Basstativsystem med tillbehör Basstativsystem PK / UK Krävs för montering av släde, bordsförlängning och bordsbreddning Fastsättning/låsning på maskinhöljets fram- och baksida Längd: 1180 Passar till: PK 200, UK 220 Basstativsystem PK 255 Krävs för montering av släde, bordsförlängning, bordsbreddning Fastsättning/låsning på maskinhöljets fram- och baksidan Längd: 1180 Passar till: PK 255 Basstativsystem PKF För montering av bordsförlängning, bordsbreddning nödvändig Fastsättning/låsning på maskinhöljets fram- och baksidan Längd: 720 Passar till: PKF 255, PKF 255 V Basstativförlängning PK Förlänger basstativsystemet om 720 Möjliggör bredare snitt vid längdanslaget på upp till Levereras med höjdställbar stödfot Passar till: UK 220, PK 200, PK 255, PKF 255, PKF 255 V

32 Släde PK / UK För exakta snitt, även på stora arbetsstycken Montering till höger eller vänster på basstativsystemet Inställbart avstånd till sågbladet Excenterfäste - enkelt att montera och demontera Tväranslag, längd 700, 47 svängbart på båda sidorna Passar till: PK 200, UK 220 Snittbredd: 90 /45 : 660 /910 Bordstorlek: 540 x 240 Total längd: 1180 Släde PK För exakta snitt, även på stora arbetsstycken Montering till höger eller vänster på basstativsystemet Inställbart avstånd till sågbladet Excenterfäste - enkelt att montera och demontera Tväranslag, längd 700, 47 svängbart på båda sidorna Passar till: PK 255 Snittbredd: 90 /45 : 900 /1140 Bordsstorlek: 540 x 240 Total längd: 1550 Bordsbreddning PK / UK Med bordsbreddningen utökas även uppläggningsytan, lämpar sig speciellt för tillkapning av skivor Möjliggör snitt vid längdanslaget på upp till 700 bredd Om en annan bordsbreddning används, kan bredden bli upp till 1400 vid längdanslaget Montering till höger eller vänster på basstativsystemet Passar till: UK 220, PK 200 Längd: 585 Bredd: 200 Bordsbreddning PK / PKF Med bordsbreddningen utökas även uppläggningsytan, lämpar sig speciellt för tillkapning av skivor Möjliggör snitt på upp till 700 bredd vid längdanslaget Om en annan bordsbreddning används, kan bredden bli upp till 1400 vid längdanslaget Montering till höger eller vänster på basstativsystemet Passar till: PK 255, PKF 255, PKF 255 V8 Längd: 775 Bredd: 200 Bordsbreddning Plus PK / PKF Med bordsbreddningen utökas även uppläggningsytan, lämpar sig speciellt för tillkapning av skivor Möjliggör snitt på upp till 700 bredd vid längdanslaget Om en annan bordsbreddning används, kan bredden bli upp till 1400 vid längdanslaget Montering till höger eller vänster på basstativsystemet Passar till: PK 255, PKF 255, PKF 255 V8 Längd: 835 Bredd: Stödfot PK / PKF / UK Extra stödfot för bättre stöd till basstativförlängningen Höjdställbar Bordsförlängning För säker uppläggning av långa arbetsstycken Med höjdställbar stödfot och extra anslagsskena Excenterfäste - enkelt att montera och demontera Montering framtill eller baktill på basstativsystemet HC 333: kan monteras på rikthyvelbänkens båda sidor Passar till: UK 220, PK 200, PK 255, PKF 255, PKF 255 V8, HC 333G Längd: 1000 Bredd:
