2 GOLVVÄRME VärmeKabelTeknik Varför golvvärme? Den ideala temperaturfördelningen i ett rum ur komfortsynpunkt är när det är något varmare på golvet än i övriga rummet. Människor mår bäst när dem är varmare om fötterna än om huvudet. Golvvärme ger rummet denna egenskap, och höjer därmed komforten. Hur fungerar VKT Golvvärme? Värmekabeltekniks golvvärme är ett elvärmesystem där man använder sig av värmekablar som värmealstrande element. Värmekablarna förläggs på lämpligt sätt i golvet så att önskad effekt uppnås. Golvtemperaturen kan sedan enkelt regleras med termostater, individuellt för varje rum. Värme avges på två sätt, strålning och konvektion (luftrörelse). Med golvvärme får man en stor värmeavgivande yta vilket gör att det avges mer strålningsvärme än konvektion. Med en hög andel strålningsvärme erhålls ett skönt och behagligt inomhusklimat. Hur blir det med energiförbrukningen? Vår temperaturupplevelse styrs av rummets ytor (väggar golv och tak) och luftens olika temperaturer. När temperaturskillnaderna mellan ytorna och luften upplevs som stora krävs en ökad värme tillförsel till rummet. I normala fall är det golvet som upplevs som kallast. Fötterna är människans temperaturgivare, när de blir kalla, tycker man att det är kallt i hela rummet, och vill öka temperaturen. En hög lufttemperatur krävs för att värma golvet energiåtgången ökar. Med golvvärme är fötterna alltid varma och lufttemperaturen i rummet kan vara lägre än vid konventionell uppvärmning. En grads sänkning av lufttemperaturen i ett normalt ventilerat rum ger en energibesparing på upp till 6%. 2 Golvvärme

3 VärmeKabelTeknik GOLVVÄRME Bostäder Har du varma fötter fryser du inte. I bostadsutrymmen där man ofta går barfota t.ex. i badrummet upplevs varma golv som mycket behagliga att gå på. Även i övriga bostadsutrymmen är golvvärme en uppvärmningsmetod med många fördelar såsom, hög komfortkänsla, behaglig rumstemperatur, energisnålt. Det behövs inga väggmonterade radiatorer som begränsar möblerbarheten och dessutom utgör risk för brand. Offentlig miljö I barnstugor, förskolor mm där barn vistas och leker är det stor aktivitet på golvet. Man kommer in snöiga och våta och det blir självklart söligt på golvet i tamburen. Med golvvärme torkar det snabbt upp och golvet är snart en varm och skön plats för lekarna. Golvvärme håller även bort fukt från underliggande mark och utgör ett skydd mot fukt och mögelskador. Golvvärme 3

4 GOLVVÄRME VärmeKabelTeknik I matsalar och liknande utrymmen uppvärmda med golvvärme kan man hålla en relativt låg rumstemperatur och ändå kommer gästerna att uppleva miljön som behaglig. Att slippa ifrån radiatorer som tar plats, kräver hänsyn vid möblering och kanske även utsätts för slitage är också en stor fördel. Arbetslokaler Om man håller huvudet kallt och fötterna varma har man goda förutsättningar för att nå ett lyckat resultat av sin arbetsinsats. Uppvärmda golv i arbetslokaler ger en mängd goda egenskaper. Genom att värmekällan är dold utsätts den inte för miljöpåverkan, den tar ingen plats och påverkar därmed varken möblerbarheten eller möjligheten att dela in t.ex. ett kontorslandskap i moduler. I lokaler där visst arbete utförs liggande på golvet är det givetvis stora fördelar om golvet är uppvärmt. Golvvärme innebär också att golven snabbt torkar upp och olycksrisken på grund av blöta golv blir minimal. 4 Golvvärme

5 VärmeKabelTeknik GOLVVÄRME Förekommande kabeltyper är TCPR och BTL floorheat. TCPR är en armerad serieresistiv kabel med återledare, denna kabel ger en enklare och snabbare förläggning då slutändan ej skall inkopplas till dosa. Kabeln måttbeställs hos oss och levereras då med såväl kallkabel anslutning som ändavslutning monterade. Läs om BTL Floorheat på nästa sida. För utförligare kabeldata se kapitel H KABELDATA Värmekabelförläggning i betong: Enskiktsgjutning värmekabeln förläggs direkt på armeringen. Kabeln najas i armeringens överkant med eltape eller plastöverdragen najtråd. Tvåskiktsgjutning kabeln fästes i speciella fästband som monteras på grovbetongen. Avstånden mellan fästbanden skall vara ca 1 meter. Fästbanden monteras i riktning tvärs den planerade kabelförläggningen. Golvvärme 5

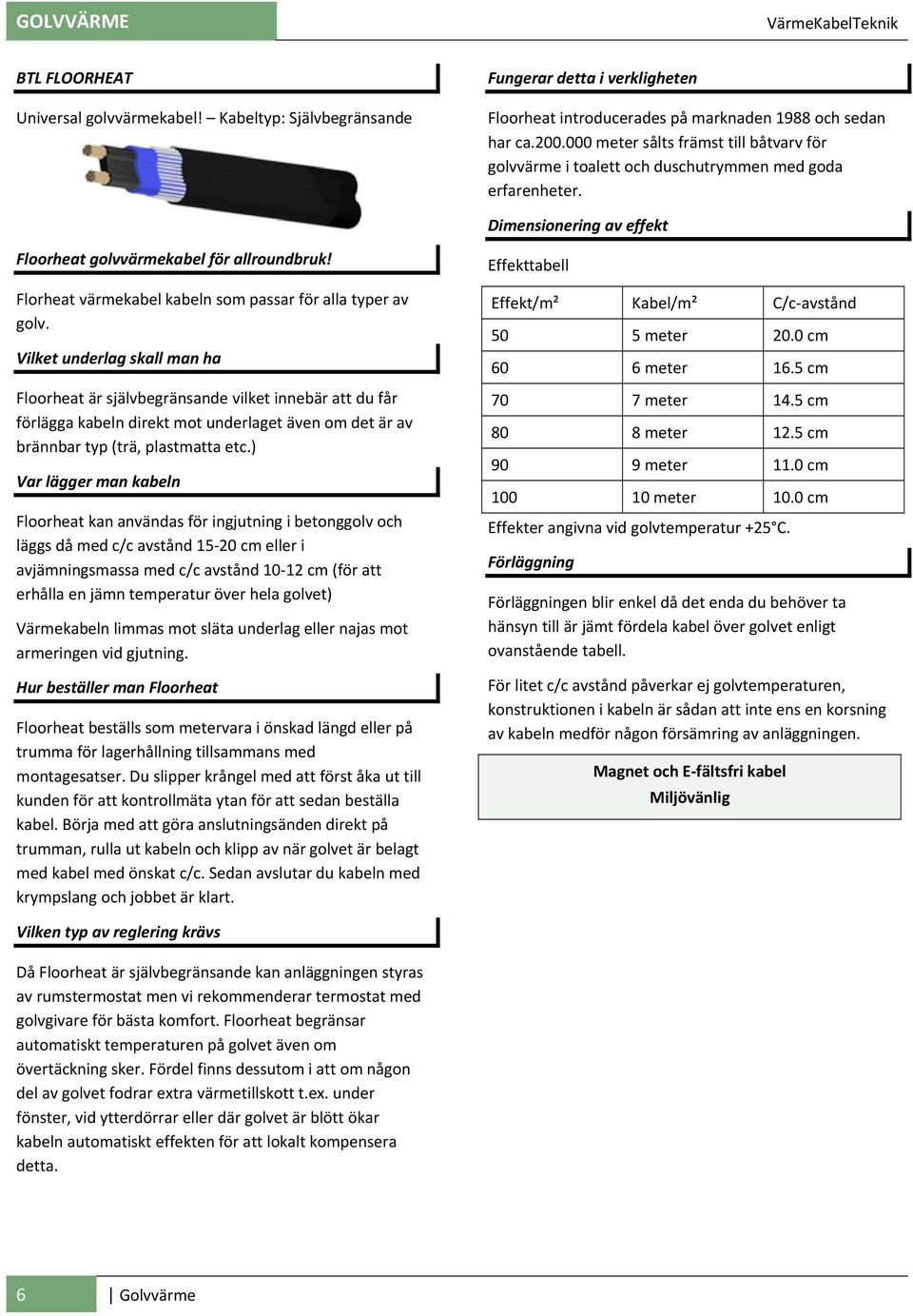

6 GOLVVÄRME VärmeKabelTeknik BTL FLOORHEAT Universal golvvärmekabel! Kabeltyp: Självbegränsande Fungerar detta i verkligheten Floorheat introducerades på marknaden 1988 och sedan har ca meter sålts främst till båtvarv för golvvärme i toalett och duschutrymmen med goda erfarenheter. Dimensionering av effekt Floorheat golvvärmekabel för allroundbruk! Florheat värmekabel kabeln som passar för alla typer av golv. Vilket underlag skall man ha Floorheat är självbegränsande vilket innebär att du får förlägga kabeln direkt mot underlaget även om det är av brännbar typ (trä, plastmatta etc.) Var lägger man kabeln Floorheat kan användas för ingjutning i betonggolv och läggs då med c/c avstånd cm eller i avjämningsmassa med c/c avstånd cm (för att erhålla en jämn temperatur över hela golvet) Värmekabeln limmas mot släta underlag eller najas mot armeringen vid gjutning. Hur beställer man Floorheat Floorheat beställs som metervara i önskad längd eller på trumma för lagerhållning tillsammans med montagesatser. Du slipper krångel med att först åka ut till kunden för att kontrollmäta ytan för att sedan beställa kabel. Börja med att göra anslutningsänden direkt på trumman, rulla ut kabeln och klipp av när golvet är belagt med kabel med önskat c/c. Sedan avslutar du kabeln med krympslang och jobbet är klart. Effekttabell Effekt/m² Kabel/m² C/c avstånd 50 5 meter 20.0 cm 60 6 meter 16.5 cm 70 7 meter 14.5 cm 80 8 meter 12.5 cm 90 9 meter 11.0 cm meter 10.0 cm Effekter angivna vid golvtemperatur +25 C. Förläggning Förläggningen blir enkel då det enda du behöver ta hänsyn till är jämt fördela kabel över golvet enligt ovanstående tabell. För litet c/c avstånd påverkar ej golvtemperaturen, konstruktionen i kabeln är sådan att inte ens en korsning av kabeln medför någon försämring av anläggningen. Magnet och E fältsfri kabel Miljövänlig Vilken typ av reglering krävs Då Floorheat är självbegränsande kan anläggningen styras av rumstermostat men vi rekommenderar termostat med golvgivare för bästa komfort. Floorheat begränsar automatiskt temperaturen på golvet även om övertäckning sker. Fördel finns dessutom i att om någon del av golvet fodrar extra värmetillskott t.ex. under fönster, vid ytterdörrar eller där golvet är blött ökar kabeln automatiskt effekten för att lokalt kompensera detta. 6 Golvvärme

7 VärmeKabelTeknik GOLVVÄRME Värmekabelinstallationer i träbjälklag: Följande grundregler måste beaktas vid förläggning i träbjälklag. Kabelns manteltemperatur får ej överskrida 80 C. Kabeln får ej läggas med direktkontakt mot brännbart material. Kabeln får ej läggas direkt på isolermaterial. Dessa krav uppfylls om: effekten per meter kabel begränsas till 15 W/m. effekten per m² golvyta begränsas till 80 W/m² avståndet mellan kabelns ovansida och golvets undersida är minst 30 mm. Värmekabelförläggning i träbjälklag: Som underlag för kabeln väljer man lämpligen ett finmaskigt hönsnät. Nätet skall ha en passande nedböjning mellan bjälkarna så att det blir minst 30 mm avstånd mellan kabeln och golvets undersida. Värmekabeln fästes i nätet genom att man klipper upp maskor och viker dessa över kabeln så att den blir fixerad i sitt läge, avståndet mellan fästpunkterna bör ej vara längre än 350 mm. Kabeln förläggs parallellt med bjälkarna, ej närmare än 50 mm. Gör urspårningar i bjälkarna på de ställen där värmekabeln måste korsa dessa och montera montageblecken. OBS! Gör så få bjälkkorsningar som möjligt. Speciella montagebleck användes vid eventuell korsning av bjälkar. Golvvärme 7

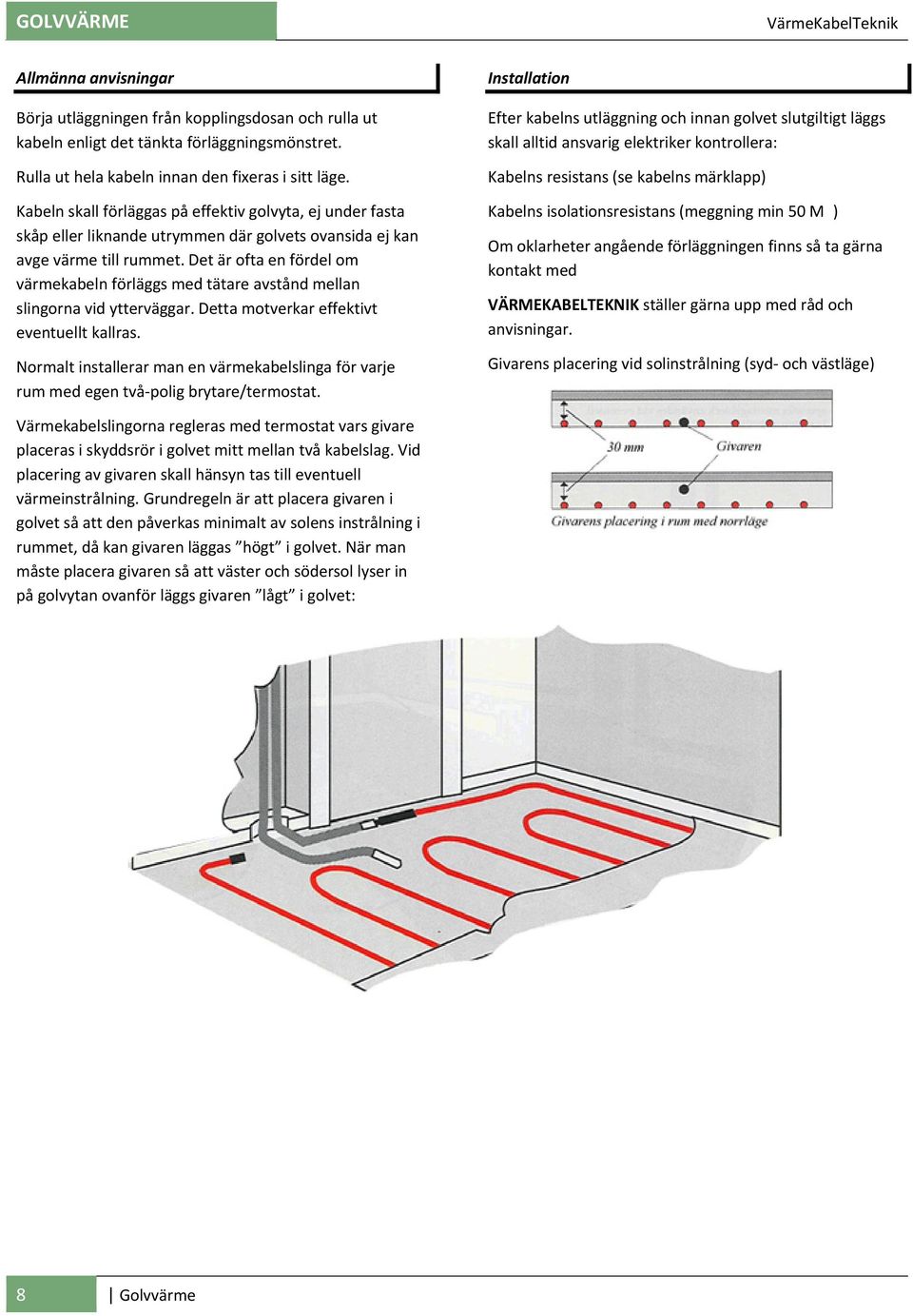

8 GOLVVÄRME VärmeKabelTeknik Allmänna anvisningar Börja utläggningen från kopplingsdosan och rulla ut kabeln enligt det tänkta förläggningsmönstret. Rulla ut hela kabeln innan den fixeras i sitt läge. Kabeln skall förläggas på effektiv golvyta, ej under fasta skåp eller liknande utrymmen där golvets ovansida ej kan avge värme till rummet. Det är ofta en fördel om värmekabeln förläggs med tätare avstånd mellan slingorna vid ytterväggar. Detta motverkar effektivt eventuellt kallras. Normalt installerar man en värmekabelslinga för varje rum med egen två polig brytare/termostat. Installation Efter kabelns utläggning och innan golvet slutgiltigt läggs skall alltid ansvarig elektriker kontrollera: Kabelns resistans (se kabelns märklapp) Kabelns isolationsresistans (meggning min 50 M) Om oklarheter angående förläggningen finns så ta gärna kontakt med VÄRMEKABELTEKNIK ställer gärna upp med råd och anvisningar. Givarens placering vid solinstrålning (syd och västläge) Värmekabelslingorna regleras med termostat vars givare placeras i skyddsrör i golvet mitt mellan två kabelslag. Vid placering av givaren skall hänsyn tas till eventuell värmeinstrålning. Grundregeln är att placera givaren i golvet så att den påverkas minimalt av solens instrålning i rummet, då kan givaren läggas högt i golvet. När man måste placera givaren så att väster och södersol lyser in på golvytan ovanför läggs givaren lågt i golvet: 8 Golvvärme

9 VärmeKabelTeknik GOLVVÄRME Dimensionering av golvvärme (effektberäkning) Vid beräkning av värmebehovet för en golvvärmeanläggning använder man sig av samma beräkningsmetod som för andra värmekällor. I normala, bra isolerade hus med ordinär takhöjd (2,4 2,7 m) och med tvåglasfönster kan man i allmänhet uppnå tillräcklig uppvärmning även på årets kallaste dagar med en installerad effekt av W/m² golvyta. Det exakta effektbehovet är dock beroende av det geografiska läget samt även hur huset är placerat i terrängen. Effektbehov Watt/m² (riktvärden). Rumstyp Bostäder (utan badrum) Lägsta förekommande utomhustemp. 20 C 30 C 40 C Hallar och entréer Bad och duschrum Garage Kontor och butiker Golvtemperatur: Den maximala övertemperatur jämfört med lufttemperaturen som golvet kan anta (Tgö) beräknas enligt: Tgö = 0,07 x installerad effekt/m². Exempel: Installerad effekt 80 W/m² Tgö = 5,6 C. De undersökningar och erfarenheter som gjorts visar att temperaturer upp till 28 C på golvet upplevs som behagliga. Vid golvvärme bör man därför sträva efter att hålla en golvtemperatur som ej överskrider 28 C. Man kan dock tillåta högre temperaturer i utrymmen där människor vistas mer sporadiskt, t.ex. på badrumsgolv. Golvbeläggning De flesta typer av golvbeläggningar kan användas på ett uppvärmt golv om installerad effekt ej överskrider 100W/m². Om tveksamhet råder angående detta så rådgör med leverantören av golvbeläggningen. Det är inte lämpligt att lägga en isolerad textilmatta på ett uppvärmt golv, detta på grund av att en sådan matta har värmeisolerande egenskaper. Velox värmekabel installeras ofta för uppvärmning av idrottshallar. Squash och tennishallar är mycket lämpade att värma med Velox värmekabelslingor. Golvvärme 9

10 GOLVVÄRME VärmeKabelTeknik Hjälpmedel för val av rätt värmekabel För att underlätta valet av lämplig värmekabel har vi designat ett antal vanligen förekommande värmekabelslingor, s.k. standardslingor. Standardslingorna levereras i kartong med påmonterad kallkabel samt anvisningar för förläggning i satsen ingår även 2 varningsskyltar. Val av standardslinga Arbetsgång: Mät upp effektiv golvyta i m² Bestäm yteffekt W/m² Sök upp aktuell golvyta på diagrammets X axel Följ linjen uppåt till skärningspunkten för den bestämda yteffekten. Erforderlig totaleffekt samt lämplig slinga kan avläsas i diagrammets vänstra kant. Uppgifter om standardslingorna fås ur tabell på sid. 14 Exempel: Golvyta: 14 m² Yteffekt: 100 W/m² Totaleffekt: 1.4 kw Lämplig slinga: TCPR Rotslinga TCPR Betonggolv Standardslingor Avvaktar Lars Åkes svar 10 Golvvärme

11 VärmeKabelTeknik GOLVVÄRME Beräkning av resistans och längd för värmekabeln när standardslingor inte kan användas Beräkning av kabelresistans och längd sker lämpligen i följande ordning: 1. Erforderlig effekt (Pt) för rummet tas ut. 2. Totalresistans (Rt) för värmekabeln beräknas. 3. Minsta tillåtna längd beräknas (l). 4. Kabeltyp (/m) bestämmes. 5. Värmekabelns verkliga längd beräknas (1). 6. Avståndet mellan kabelslagen beräknas (c/c). 7. Resultat. 8. Kontrollberäkning Exempel: Badrum i södra Sverige 8 m², Betonggolv med keramiska plattor Effektbehov enl. tabell: ca 110W/m². 1. Beräkning av erforderlig effekt Pt= W/m² x Golvytan Exempel: 110 x 8 = 880 Pt = 880 W 2. Beräkning av kabelns totala resistans Ohms lag R = U²/P Exempel: 2302 / 880 = 52 Rt = 52 Ω 3. Beräkning av kabelns längd i meter Ur kabeldata hämtas uppgifter om max tillåten effekt per m (P/m) för aktuell kabeltyp. I betonggolv: TCPR 25 W/m I träbjälklag: 15 W/m. I = Pt / P/m Exempel: 880 / 25 l = 35 m Kabel med högre resistans kan inte väljas då det skulle ge en kortare kabel och därmed allt för hög effekt per meter kabel. Alltså väljs det lägre värdet (1.3). 5. Beräkning av Kabelns verkliga längd I = Rt / R/m Exempel: 52 / 1.3 l = 40 m 6. Beräkning av c/c avstånd c/c avståndet beräknas enligt formeln c/c = Golvytan x 100 / I c/c erhålls i cm om golvytan anges i m² och längden i meter. Exempel: 8 x 100 / 40 c/c = 20 cm Det är ofta en fördel att förlägga värmekabeln med olika c/c avstånd i rummet, vid ytterväggar lägger man tätare och förhindrar på detta sätt eventuellt kallras. Beräkna dock i sådana fall på samma sätt ut ett medel c/c avstånd som utgångsvärde. Lägg sedan tätare mellan ytterslagen och glesa ut motsvarande mellan de inre. 7. Resultat 40 m kabel (TCPR) 1.3 Ω/m förläggs med c/c 20 cm. 8. Kontrollberäkning P= U²/ r(ohm)/lpm x L(m) Exempel: 230² / 40 x 1,3 P = 884 W P/m² = 111 W P/m = 21 W 4. Beräkning av kabelns resistans per meter Exempel: 52 / 35 R/m = 1.48 Ω/m Teoretiskt uträknat värde blir alltså 35 m kabel 1.48 Ω/m. Vid kontroll i kabeldata upptäcks att det inte finns någon kabel med just detta resistansvärde. En kabel med högre eller lägre resistans per meter måste alltså väljas. Närmaste värden 1.9 resp. 1.3 Ω/m Golvvärme 11

12 GOLVVÄRME VärmeKabelTeknik Övrigt I vårt beräkningsexempel har vi räknat med matningsspänningen 230 V, men det går även att dimensionera kablarna för 380 V. Av förläggnings och installationstekniska skäl är det praktiskt att begränsa värmekablarnas längd till ca 100 meter. Vid stora golvytor väljer man därför hellre att lägga flera korta slingor än en lång. Exempel: Ett kontor på 60 m² skall uppvärmas med värmekablar i golvet. Effektbehov 110 W/m². Totaleffekt W. Lämplig lösning är att effekten fördelas symmetriskt på en 3 fasgrupp. 3 x W. Enligt föregående beräkningsmetod löses detta med tre slingor på vardera W som beräknas för 230 V matningsspänning. Resultat: 3 x 96 m TCPR 0.25W/m Styrning Enstaka golvvärmeslingor med 230V slingor styres vanligen med termostater vars givare placeras i golvet. Vid större anläggningar använder man sig lämpligen av automatikskåp som bestyckas med alla erforderliga komponenter som krävs för en säker och energisnål golvvärmeanläggning. VÄRMEKABELTEKNIK har ett omfattande program av standardskåp som täcker normalinstallationerna. Vid behov designar och tillverkar vi även specialmodeller av automatikskåp helt efter kundens önskemål. Mer om styrning under kapitlet K Reglering 12 Golvvärme

13 VärmeKabelTeknik GOLVVÄRME Standardslingor golvvärme velox TCPR 230 volt Förläggning i sandbruk eller betong Art.nr TCPR Resistans W/m Längd m Kabel Ström Total Resistans Effekt W/m Effekt Total (W) 90 W/m² 110 W/m² A m Yta Ohm C/c mm Yta Ohm C/c mm SATSINNEHÅLL: Värmekabel enligt tabellen med kallkabel monterad, varningsskyltar. Golvvärme 13

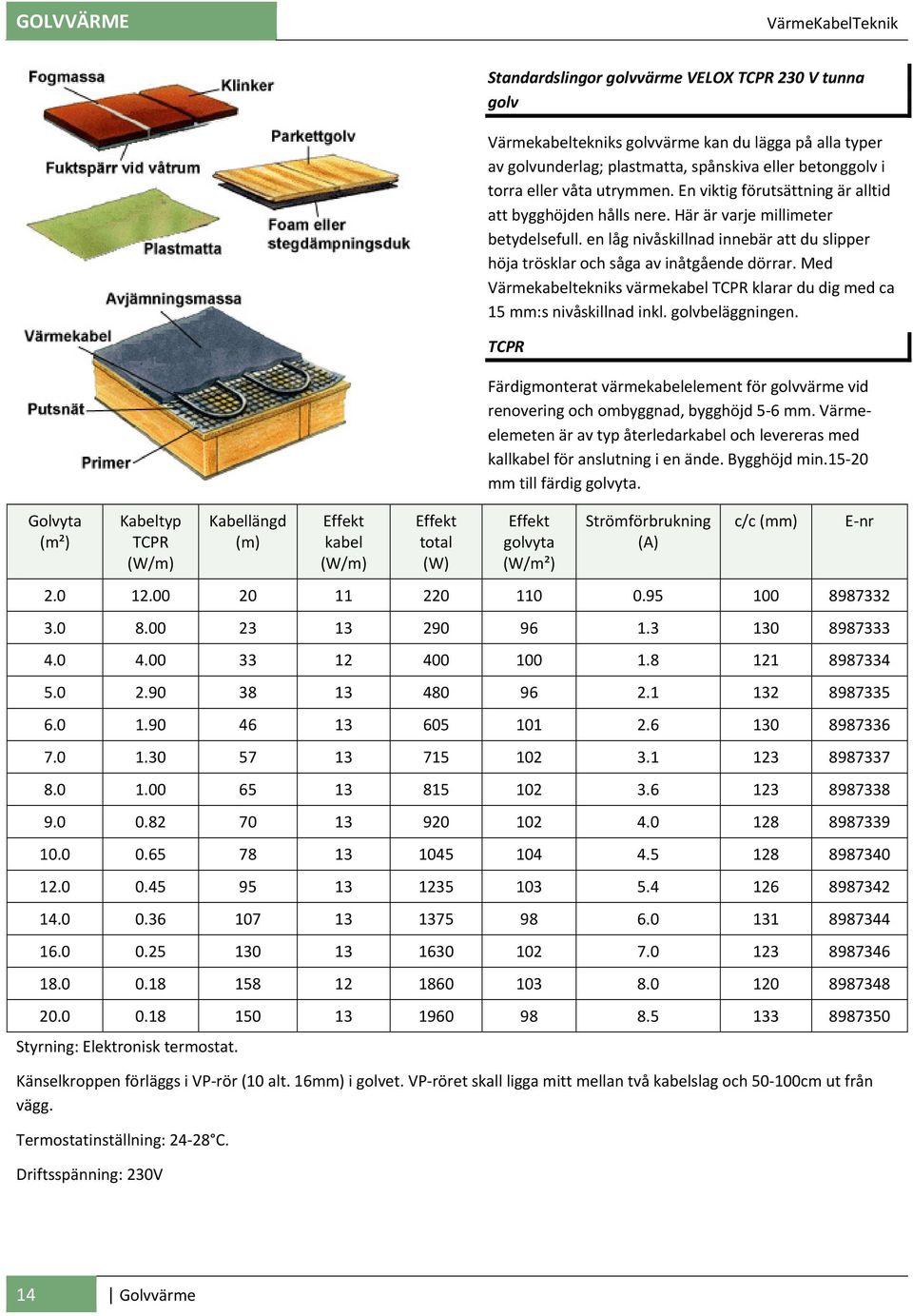

14 GOLVVÄRME VärmeKabelTeknik Golvyta (m²) Kabeltyp TCPR (W/m) Kabellängd (m) Effekt kabel (W/m) Effekt total (W) Standardslingor golvvärme VELOX TCPR 230 V tunna golv Värmekabeltekniks golvvärme kan du lägga på alla typer av golvunderlag; plastmatta, spånskiva eller betonggolv i torra eller våta utrymmen. En viktig förutsättning är alltid att bygghöjden hålls nere. Här är varje millimeter betydelsefull. en låg nivåskillnad innebär att du slipper höja trösklar och såga av inåtgående dörrar. Med Värmekabeltekniks värmekabel TCPR klarar du dig med ca 15 mm:s nivåskillnad inkl. golvbeläggningen. TCPR Färdigmonterat värmekabelelement för golvvärme vid renovering och ombyggnad, bygghöjd 5 6 mm. Värmeelemeten är av typ återledarkabel och levereras med kallkabel för anslutning i en ände. Bygghöjd min mm till färdig golvyta. Effekt golvyta (W/m²) Strömförbrukning (A) c/c (mm) Styrning: Elektronisk termostat. Känselkroppen förläggs i VP rör (10 alt. 16mm) i golvet. VP röret skall ligga mitt mellan två kabelslag och cm ut från vägg. Termostatinställning: C. Driftsspänning: 230V E nr 14 Golvvärme

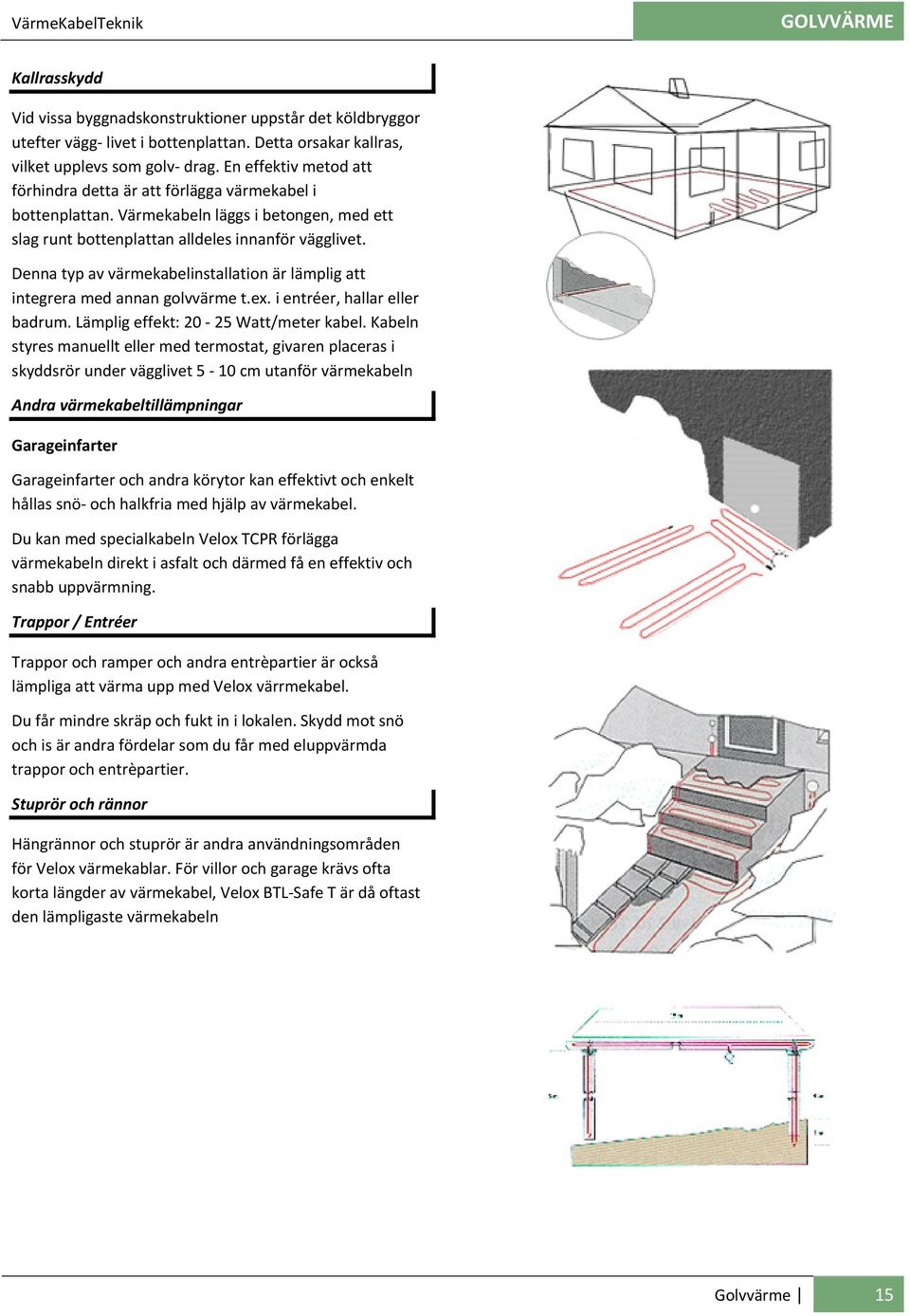

15 VärmeKabelTeknik GOLVVÄRME Kallrasskydd Vid vissa byggnadskonstruktioner uppstår det köldbryggor utefter vägg livet i bottenplattan. Detta orsakar kallras, vilket upplevs som golv drag. En effektiv metod att förhindra detta är att förlägga värmekabel i bottenplattan. Värmekabeln läggs i betongen, med ett slag runt bottenplattan alldeles innanför vägglivet. Denna typ av värmekabelinstallation är lämplig att integrera med annan golvvärme t.ex. i entréer, hallar eller badrum. Lämplig effekt: Watt/meter kabel. Kabeln styres manuellt eller med termostat, givaren placeras i skyddsrör under vägglivet 5 10 cm utanför värmekabeln Andra värmekabeltillämpningar Garageinfarter Garageinfarter och andra körytor kan effektivt och enkelt hållas snö och halkfria med hjälp av värmekabel. Du kan med specialkabeln Velox TCPR förlägga värmekabeln direkt i asfalt och därmed få en effektiv och snabb uppvärmning. Trappor / Entréer Trappor och ramper och andra entrèpartier är också lämpliga att värma upp med Velox värrmekabel. Du får mindre skräp och fukt in i lokalen. Skydd mot snö och is är andra fördelar som du får med eluppvärmda trappor och entrèpartier. Stuprör och rännor Hängrännor och stuprör är andra användningsområden för Velox värmekablar. För villor och garage krävs ofta korta längder av värmekabel, Velox BTL Safe T är då oftast den lämpligaste värmekabeln Golvvärme 15
