ULTRAAQUA UV-DESINFEKTIONSSYSTEM

Transkript

1 ULTRAAQUA UV-DESINFEKTIONSSYSTEM

2 PRODUKTVARIANTER SLUTNA S Y S T E M ÖPPNA SYSTEM

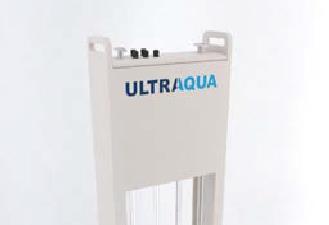

3 ROSTFRITT STÅL VANLIGA APPLIKATIONER POLYPROPYLEN KORROSIVA MILJÖER SINGELLAMPOR SYSTEM 8 SINGELLAMPOR SYSTEM 8 MULTILAMPOR SERIER ULTRA LOW UVT ENHETER - ULU ACN SERIE FÖR LÅGT UVT MULTILAMPOR SERIER FÖR KORROSIVA MILJÖER ACN SERIE FÖR VÄTSKOR MED LÅGT UVT SS CERTIFIERADE SYSTEM 18 MEDELTRYCKSYSTEM 26 UV-MODUL FÖR KANALER OCH RESERVOARER 22 UV-MODUL FÖR KANALER OCH RESERVOARER APPLIKATIONER FÖR AVLOPP 24 APPLIKATIONER FÖR AVLOPP 24 22

4 4 Produktlinje 2017 ULTRAAQUA UV SYSTEM Ultraaqua är en väletablerad tillverkare av högkvalitativa UV-system för alla typer av applikationer. Företaget har växt och efter 25 på marknaden finns deras installationer över hela världen. Ultraaqua s designteam använder sig av specialiserade ingenjörer med hög utbildning och med många års erfarenhet inom design och drift av vattenreningsanläggningar. Detta är din garanti för UV-system som är optimerade för effektiv och problemfri drift Tidigt och kvalificerat tekniskt stöd av erfarna ingenjörer Keep it simple Ultraaquas keep it simple -designfilosofi baseras på principen att minska komplexiteten och öka tillförlitligheten Enkel och robust design för hög tillförlitlighet i tuffa miljöer UV lampor och tillhörande komponenter är av hög industristandard för att säkerställa effektivitet och lång livslängd Hydrauliskt optimerade reaktorer för hög verkningsgrad PLC styrsystem med användarvänligt gränssnitt Tillförlitlighet Ultraaqua s UV system har genomgått flertalet tester för validering och godkännande för bl.a. Önorm, DVGW, AMS och IMO. GLOBAL REPRESENTATION Ultraaqua har distributörer över hela världen. De är noggrant utvalda bland marknadsledande företag i branschen. Kontakta Industri Belos för teknisk rådgivning och försäljning. Tel: Vår produktlinje har förbättrats och utökats under de senaste åren. En helt ny produktserie har kommit till Ultra Low UVT (ULU) för vätskor med mycket låg transmittans (UVT). ULU-systemen är optimerade för att användas inom livsmedels- och farmaceutiska applikationer. Dessutom har vi uppgraderat MPUV (Medeltryckslampor) systemen. Effektiviteten på desinfektion och kloramindestruktion har förbättrats ytterligare i huvudsak genom ny avancerad styrning av UV-lamporna. Vi är stolta över att våra UV-system är konkurrenskraftiga på vår marknad och vi är övertygade om att alla nya initiativ kommer att leda till många nya och spännande projekt med nya affärspartners i framtiden. Vi är stolta att kunna presentera vår produktlinje Jens Skjølstrup, CEO, ULTRAAQUA

5 Product line ULTRAAQUA UV-SYSTEM Huvudkomponenten i ett UV-system är lampan. Det är därför vi har spenderat tusentals timmar på utveckling och optimering för att våra lampor ska prestera de bästa möjliga resultaten. Ultraaqua's Ultratherm Longlife lampor: ROBUSTA ENERGIEFFEKTIVA KRAFTFULLA LÅNGLIVADE Det räcker inte med att ha högkvalitativa UV-lampor; det är också viktigt att lampan är effektiv vid alla normala drifttemperaturer. Våra Ultratherm lampor har en specialfyllning som utvidgar deras optimala arbetstemperaturområde till mellan 5 C och 40 C. VISSTE DU? Den enskilt största kostnaden för ett UVsystem under dess livstid är energikostnader. Därför har Ultraaqua lagt ner stora insatser på utveckling och design av världens mest effektiva kombination av UV-lampor och ballastkort. Du kan spara upptill 22 % i driftkostnad jämfört med standard LPHO-lampor. Vi garanterar upp till h livslängd som enda tillverkare i världen. Våra Ultratherm ballastkort är sofistikerade HFsystem anpassade för att driva Ultratherm lamporna. Ballastkorten får konstant feedback från lamporna och anpassas dynamiskt för att säkerställa optimal prestanda vid ändrad driftstemperatur. Enkel kontroll och tillgång till relevant information om systemstatus är lika viktigt. Aktuell status på ett Ultraaqua UV-system fås genom en snabb blick på frontpanelen. Enhetens pekskärm visar alla relevanta systemparametrar. Systemen kan även styras via SCADA. ULTRATHERMS UV LAMPOR ÄR VÄRLDENS MEST EFFEKTIVA SPECIELL INVÄNDIG BELÄGGNING SÄKERSTÄLLER LIVSLÄNGDEN PÅ h ULTRATHERMS BALLASTKORT ÄR SÄRSKILT ANPASSADE FÖR VÅRA ULTRATHERM UV-LAMPOR FÖR ATT SÄKERSTÄLLA OPTIMAL PRESTANDA NYCKELKOMPONENTER ÄR TILLVERKADE I EU AV MARKNADSLEDANDE PRODUCENTER SYSTEMEN ÄR OPTIMERADE FÖR ETT BRETT VATTENTEMPERATUROMRÅDE

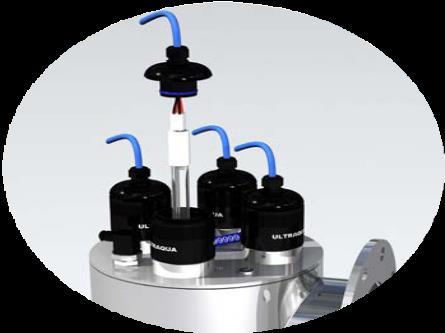

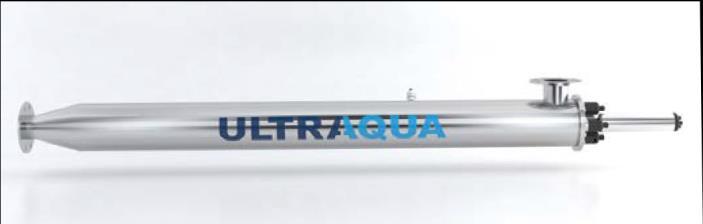

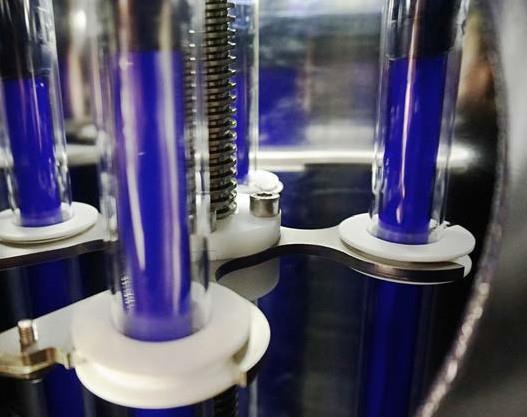

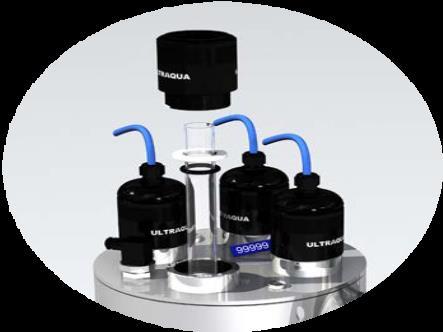

6 6 LPHO- LOW PRESSURE HIGH OUTPUT UV-LAMPOR MARKNADSLEDANDE LIVSLÄNGD: h Lampbyte och inspektion av kvartsglas kan göras i två enkla steg utan att använda några verktyg Endast lampor och kvartsglastätningar byts regelbundet alla andra komponenter har mycket lång livstid 350 SERIEN Ultratherm 350 longlife XLC low-pressure high output amalgam UV lamp Garanterad livslängd h Strålningsflöde 125 W vid 254 nm (verkningsgrad 36 %) 220 SERIEN Ultratherm 220 longlife XLC low-pressure high output amalgam UV lamp Garanterad livslängd h Strålningsflöde 77 W vid 254 nm (verkningsgrad 35 %) 75 SERIEN Ultratherm 75 longlife XLC low-pressure high output amalgam UV lamp Garanterad livslängd h Strålningsflöde 77 W vid 254 nm (verkningsgrad 35 %) Ta bort lamppluggen för hand Byt ut lampan mot en ny Skruva bort muttern för hand Byt ut O-ring och ev kvartsglas

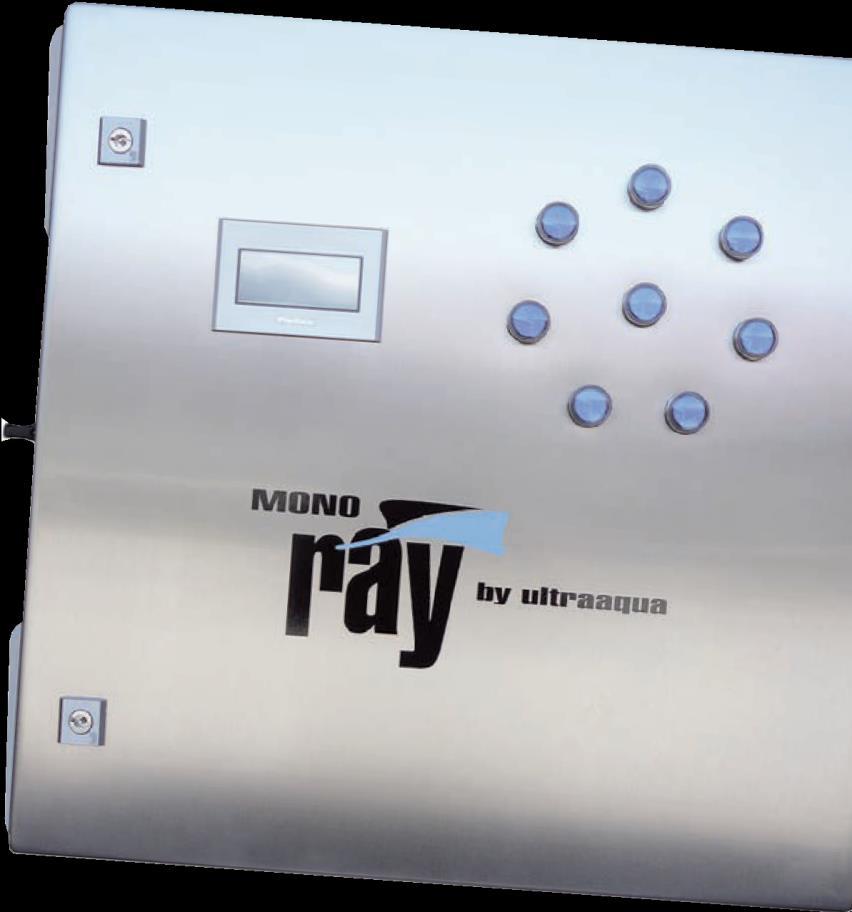

7 Product line STYRSKÅP Ultraaqua s styrskåp är byggda för att vara hållbara och lättanvända. Designen är baserad på erfarenheter tillsammans med flertalet kunder. Det är därför anpassad relevant information visas när du behöver det. Bakom det enkla utseendet övervakar vårt avancerade PLC styrsystem kontinuerligt och justerar de elektriska parametrarna för varje enskild lampa för att säkerställa optimal prestanda. Pekskärm med intuitiva menyer Konstruktion i rigid korrosionsbeständig glasfiberarmerad plast GFRP eller rostfritt stål Högkvalitativa ballastkort med dynamisk lampkontroll för optimal prestanda Avancerade styrskåp för alla lågtrycksystem Styrspänning till lamporna 180V till 306V Fjärrstyrning SCADA via modbus STANDARD STYRSKÅP Skåp för SS, PP, och Modulsystem 3.5 flerfärgs pekskärm Individuell indikering av lampstatus Manuell dimning av lampor Fjärr eller manuell övervakning Överhettningsskydd för reaktor och skåp IP 66 Arbetstemperatur upp till 50 C CE godkänd TILLVAL Skåp för ACN och VAL serien tillval för övriga serier Önorm certifierad UV-sensor Intelligent helautomatiskt rengöringssystem 6-12 pekskärm Automatisk dimning av lampor sk Power save mode Flödesstyrning Loggning av prestanda och händelser Individuell ON/OFF för lampor SCADA via Modbus UL godkända skåp Skåp finns tillgängliga i GFRP Rostfritt Stål - Plåt.

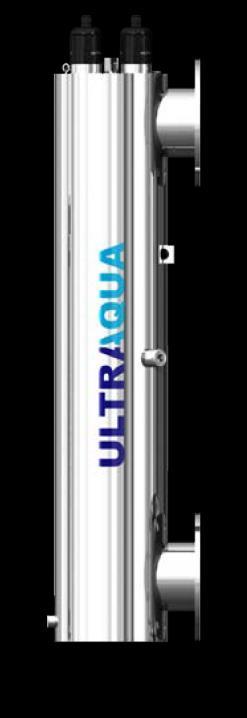

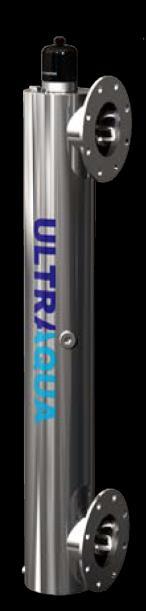

8 8 SINGELLAMPOR SYSTEM MR1-75 SS 1½" inv. gänga Max flöde 8 m³/h AISI 316l Elektropolerat MR1-220 SS DN80 Max flöde 37 m³/h AISI 316l Elektropolerat MR1-350 SS DN100 Max flöde 58 m³/h AISI 316l Elektropolerat MR1-440 SS DN100 Max flöde 65 m³/h AISI 316l Elektropolerat MR1-75 PP - L config 1½" inv. gänga Max flöde 5 m³/h Polypropylen MR1-220 PP DN80 Max flöde 35 m³/h Polypropylen MR1-350 PP DN100 Max flöde 53 m³/h Polypropylen MR1-440 PP DN100 Max flöde 62 m³/h Polypropylen

9 9 SINGELLAMPOR SYSTEM - FLÖDEN UPP TILL 65M³/H Idealiskt för små flöden i industriella applikationer. Idealiskt för mindre flöden Kompakt design Hög kvalitet Enkel installation Glasfiberförstärkt skåp (GFRP) Plug and Play För att klara tuffa och korrosiva miljöer är styrskåpen till 220, 350 och 440 system med singellampor tillverkade i glasfiberförstärkt plast, GFRP. Skåpen är luft och vattentäta enligt IP66 och säkerställer en torr och säker miljö för elektroniken. SPECIFIKATIONER - SINGELLAMPENHETER MR1-75 SS/PP MR1-75SS MR1-75PP Styrskåp Compact SS GFRP - 75 GFRP - 75 Series Max flöde m³/h 8 5 Effekt 0.08 kw 0.08 kw Dimensioner LxBxH Målad plåt 20x15x25 cm 30x20x15 cm IN/UT 1½" inv. gänga 1½" inv. gänga Glasfiberförstärkt plast MR1-220 SS/PP MR1-220SS MR1-220PP Styrskåp Compact SS GFRP Steel - 75 Series Steel Series Max flöde m³/h Effekt 0.25 kw 0.25 kw Dimensioner LxBxH Målad plåt 20x15x25 cm 40x30x21 cm IN/UT DN80 / ANSI 3" DN80 / ANSI 3" Glasfiberförstärkt plast MR1-350 SS/PP MR1-350SS MR1-350PP Styrskåp GFRP - 350/440 Max flöde m³/h Effekt 0.4 kw 0.4 kw Dimensioner LxBxH Gränssnitt 60x40x21 cm IN/UT DN100 / ANSI 4" DN100 / ANSI 4" Glasfiberförstärkt plast GFRP series MR1-440 SS/PP MR1-440SS MR1-440PP Styrskåp GFRP - 350/440 Max flöde m³/h Effekt 0.5 kw 0.5 kw IN/UT DN100 / ANSI 4" DN100 / ANSI 4" Dimensioner LxBxH Gränssnitt Glasfiberförstärkt plast 60x40x21 cm Flänsar kan även kundanpassas GFRP - 350/440 series

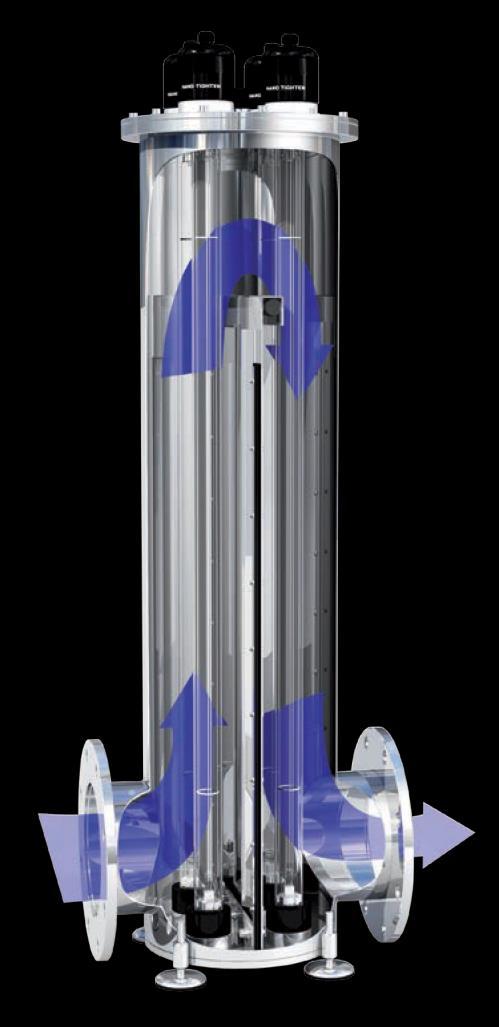

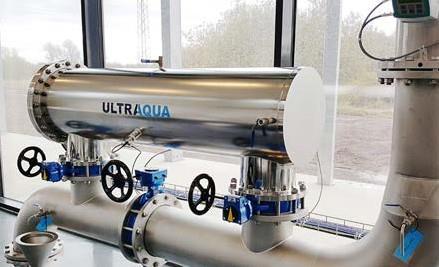

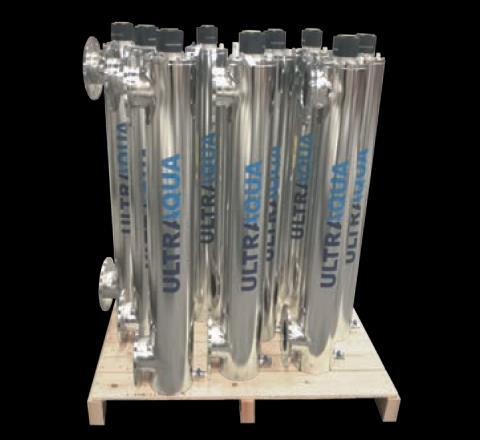

10 10 MULTILAMPSERIEN Multilampserien med sluten reaktorkammare är tillverkat i rostfritt AISI 316L och är lämplig till de flesta applikationer för vattendesinfektion. UV-sensor och automatiskt rengöringssystem finns också som tillval. De fyra serierna tillsammans med Önorm MR SS erbjuder ett stort urval på flöden och doser. Konstruktion i korrosionsbeständigt elektropolerat AISI 316L rostfritt stål Enkel installation, drift och underhåll Förbättrad verkningsgrad för klart vatten genom intern reflektion av UV-ljus Arbetstryck upp till 10 bar Inga verktyg behövs för regelbundet underhåll Finns med standard eller avancerad styrning INVÄNDIGT ELEKTROPOLERAD YTA ÖKAR VERKNINGSGRADEN UPP TILL 30 % SAMT ÖKAR KORROSIONSMOTSTÅNDET HELAUTOMATISKT RENGÖRINGSSYSTEM Tillgängligt för 220W och 350W serien. Det automatiska rengöringssystemet hindrar inte åtkomst till UV-lampor och kvartsglas. MR 220 SS Serien Hög verkningsgrad Lång lamplivslängd Kompakt design Visar: MR4-220SS MR 220 SS T-Line Serien Hög effektdensitet Hög säkerhetsnivå T-Line konfigurering Rör i "cutout" design Visar: MR4-220SS MR 350 SS Serien Hög verkningsgrad Lång lamplivslängd Visar: MR4-350SS MR 350 SS L-Line Serien Hög verkningsgrad Lång lamplivslängd Visar: MR4-350SS

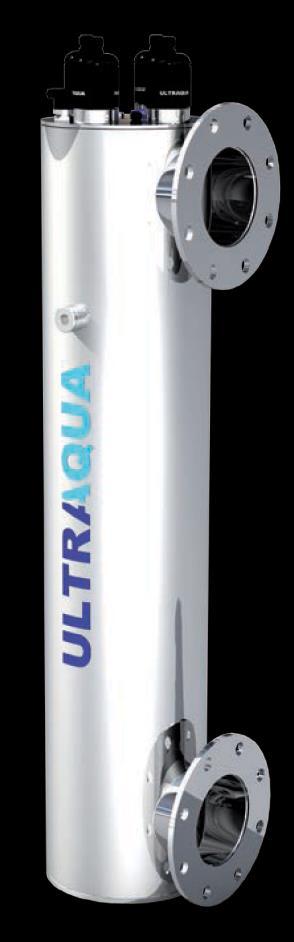

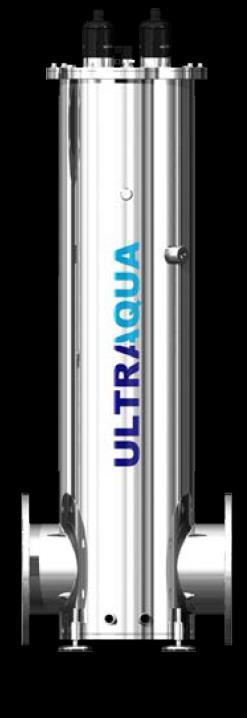

11 11 DIN eller ANSI flänsar Vårt unika koncept med 220 SS T-Line Serien garanterar bättre mixning, jämnar ut doseringen och säkerställer en hög minimidos. Placeringen av in- och utlopp gör det enkelt att bygga in i befintliga rörsystem. AISI 316L konstruktion MR4-220SS & MR6-220SS SPECIFIKATIONER 220 SS SERIEN MR3-220SS MR4-220SS MR6-220SS MR8-220SS MR12-220SS MR16-220SS Max flöde m³/h Effekt 0.75kw 1.0 kw 1.5 kw 2.0 kw 3.0 kw 4.0 kw In/Ut DN125 / ANSI 4" DN150 / ANSI 6" DN200 / ANSI 8" DN200 / ANSI 8" DN250 / ANSI 10" DN250 / ANSI 10" 220 SS T-LINE SERIEN MR4-220SS T MR8-220SS T MR12-220SS T MR18-220SS T MR24-220SS T MR36-220SS T Max flöde m³/h Effekt 1.0 kw 2.0 kw 3.0 kw 4.5 kw 6.0 kw 9.0 kw In/Ut DN150 / ANSI 6" DN200 / ANSI 8" DN300 / ANSI 12" DN300 / ANSI 12" DN400 / ANSI 16" DN500 / ANSI 20" 350 SS SERIEN MR4-350SS MR6-350SS MR8-350SS MR12-350SS MR16-350SS Max flöde m³/h Effekt 1.5 kw 2.2 kw 3.0 kw 4.5 kw 6.0 kw In/Ut DN150 / ANSI 6" DN200 / ANSI 8" DN250 / ANSI 10" DN300 / ANSI 12" DN300 / ANSI 12" 350 SS L-LINE SERIEN MR4-350SS L MR6-350SS L MR8-350SS L MR12-350SS L MR16-350SS L Max flöde m³/h Effekt 1.5 kw 2.2 kw 3.0 kw 4.5 kw 6.0 kw In/Ut DN150 / ANSI 6" DN200 / ANSI 8" DN250 / ANSI 10" DN300 / ANSI 12" DN300 / ANSI 12" Flänsar kan även kundanpassas

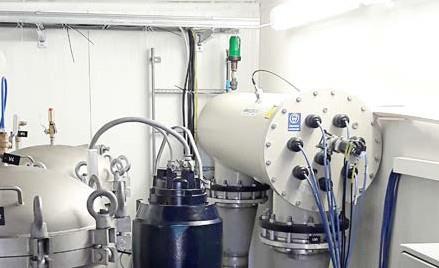

12 12 Produktlinje 2017 ULTRAAQUA referenser RAS FISKODLING, SCHWEIZ Stort modulsystem för Krüger RAS2020 design PEPSI FABRIK, MELLANÖSTERN Desinfektion av vatten för produktion av Pepsi. TOC - THAILAND Desinfektion av vatten för PCB tillverkning FLYGINDUSTRI - HOLLAND PP UV system för desinfektion av korrosiva flygvätskor DRICKSVATTEN - DANMARK Desinfektion av dricksvatten Önorm certifierad ALLAS SEAS POOL - FINLAND Uv system för behandling av pool med sjövatten NATIONELLT TEST CENTER - KOREA System för desinfektion av havsvatten HAMN, DALIAN - CHINA UV system for desinfektion av vatten

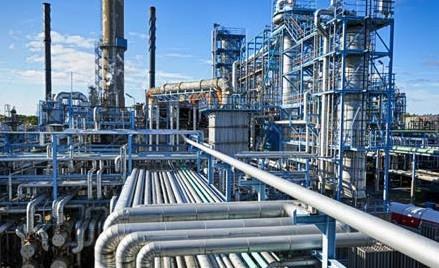

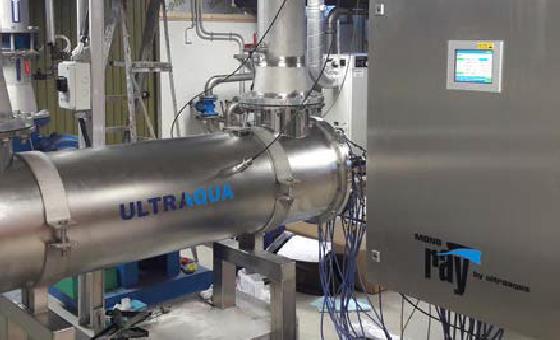

13 Product line BEHANDLING AV BALLASTVATTEN US Coast Guard AMS/IMO godkänt system inkluderande kundanpassade UV-system DRICKSVATTEN - FINLAND Desinfektion av dricksvatten - Önorm certifierad ULU ENHET - ESTLAND Desinfektion av vätska med låg transmittans inom livsmedelstillverkning. Ersätter pastöriseringsprocess ORYX GAS TO LIQUID - QATAR UV system för kylvatten, återanvänds till bevattning AVLOPPSVATTEN - KROATIEN Modulsystem för desinfektion av avloppsvatten STORSKALIG VATTENNÄRING - USA Stora reaktorer för RAS fiskodling MOSKVAS TUNNELBANA - RYSSLAND Modulsystem för desinfektion av regnvatten WORLD EXPO - KINA Reducering av kloraminer och desinfektion av poolvatten

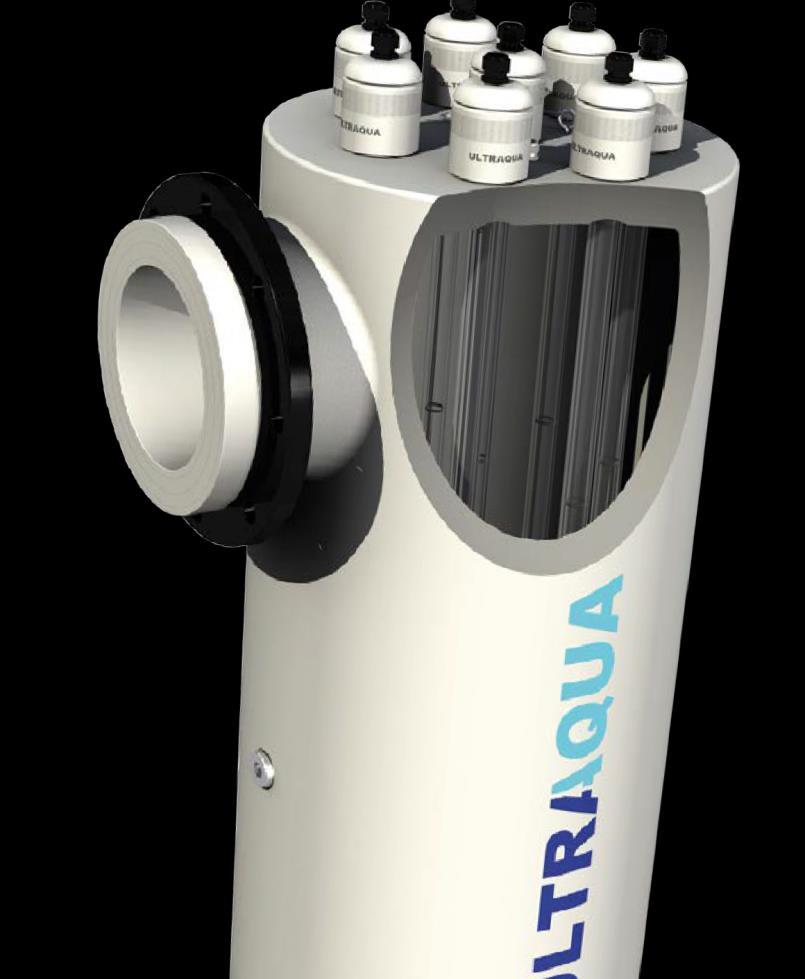

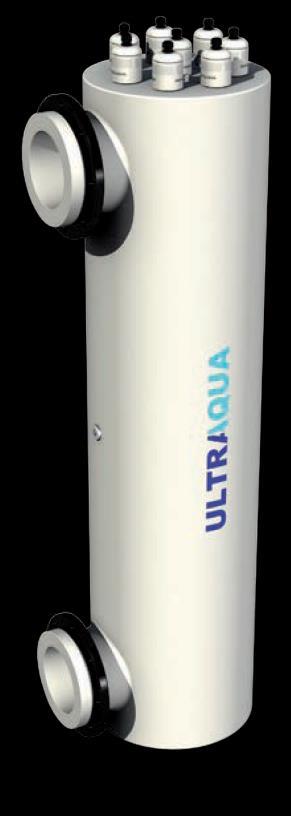

14 MULTILAMPSERIEN KORROSIVA MILJÖER Slutna reaktorer i Polypropylen (PP) erbjuder en hög kvalitet till ett vettigt pris och de är extremt mångsidiga genom sin korrosionsbeständiga konstruktion. Produktsortimentet täcker en mängd olika flöden och doser. Stadig korrosionsbeständig konstruktion för väldigt tuffa miljöer Temperatursensor i titanhus Enkel installation, drift och underhåll Finns med standard eller avancerad styrning UV övervakning med UV-certifierad Önorm sensor som tillval DIN eller ANSI fläns Inga verktyg behövs för regelbundet underhåll STYRSKÅP ANPASSAT FÖR KORROSIVA MILJÖER. Stadig konstruktion tillverkat av DIN 8061/62, industriell polypropylen De två serierna är baserade på våra 220W och 350W lampor. Båda lamporna har en garanterad livslängd på h

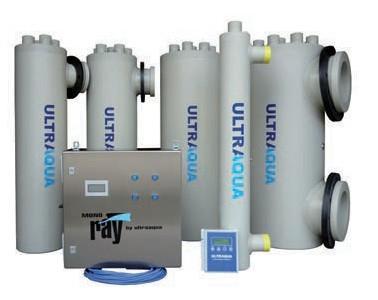

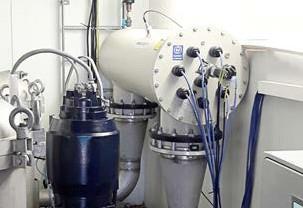

15 Produktlinje ALLAS SEA POOL - FINLAND Här använder man Ultraaqua PP system för att behandla de 100m ³/h havsvatten som används till poolerna. Detta ger en säker upplevelse för de badande gästerna eftersom allt vatten är fritt från främmande patogener. Intern digital temperatursensor monterad i ett titanhus DIN eller ANSI fläns Tillval digital Önorm certifierad UV sensor SPECIFIKATIONER 220 PP SERIEN MR3-220PP MR4-220PP MR6-220PP MR8-220PP MR12-220PP MR16-220PP Max flöde m³/h Effekt 0.75k W 1.0k W 1.5 kw 2.0 kw 3.0 kw 4.0 kw In/Ut DN125 / ANSI 4" DN150 / ANSI 6" DN150 / ANSI 6" DN200 / ANSI 8" DN250 / ANSI 10" DN250 / ANSI 10" 350 PP SERIEN MR4-350PP MR6-350PP MR8-350PP MR12-350PP MR16-350PP Max flöde m³/h Effekt 1.5 kw 2.2 kw 3.0 kw 4.5 kw 6.0 kw In/Ut DN150 / ANSI 6" DN200 / ANSI 8" DN250 / ANSI 10" DN300 / ANSI 12" DN300 / ANSI 12" Flänsar kan även kundanpassas

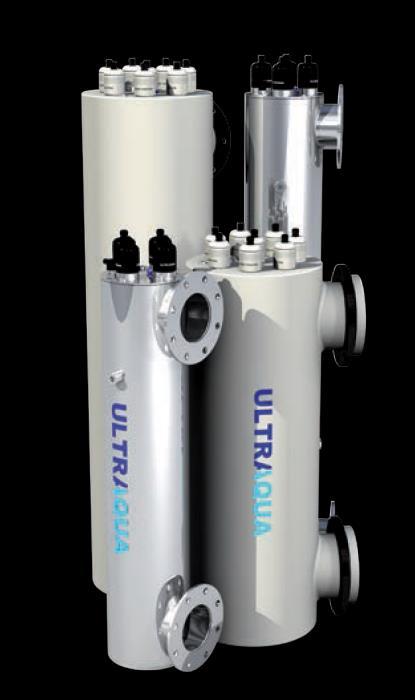

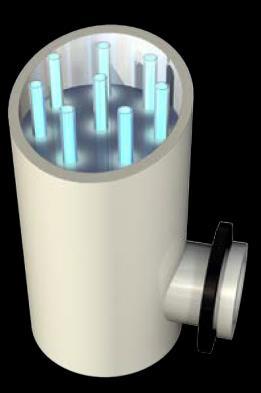

16 16 ULTRA LOW UVT - ULU VÄTSKOR FRÅN 5-50% UVT10 MonoRay Ultra Low UVT - ULU Rosenvatten ACN SERIEN FÖR VÄTSKOR MED LÅGT UVT FRÅN % UVT10 ACN Serien är parallell med standardmodellerna 220 och 350 i rostfritt och polypropylen. 350 ACN Serien är utvecklad för vattenapplikationer med hög turbiditet. Den mer kompakta designen minskar avståndet mellan lamporna och eliminerar mörka områden som orsakas av låg UVT. ACN serien lever upp till de krav som ställs på intagsvatten till vattennäring som ställs av Norges Veterinärinstitut. Designad för vatten med dålig eller varierande kvalitet Lämplig för högriskapplikationer som sjukhus, bioteknik och ultrarent vatten 350 PP och SS serien är godkänd för behandling av intagsvatten för vattennäring av Norges Veterinärinstitut Finns med samma funktioner och tillval som standard 220 och 350 serien MR8-350PP ACN Min. intensitet: 9 W/m 2 Min. intensitet: 30 W/m 2 Med standarddesign och låg transmitans på vatten skapas områden med mycket låg UVintensitet. Det möjliggör att en del partiklar kan passera utan att få tillräcklig dos även om medeldosen är hög. Finns i PP och rostfritt stål

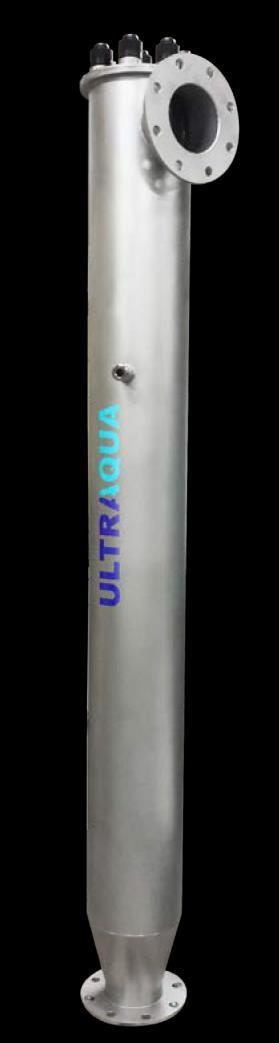

17 17 UVT BETYDER UV TRANSMISSION SPECIFIKATIONER - SYSTEM FÖR LÅG UVT 220 PP ACN SERIEN MR1-220PP MR4-220PP MR6-220PP MR8-220PP MR12-220PP MR16-220PP Max flöde m³/h Effekt 0.25 kw 1.0 kw 1.5 kw 2.0 kw 3.0 kw 4.0 kw In/Ut DN100 / ANSI 4" DN100 / ANSI 4" DN150 / ANSI 6" DN150 / ANSI 6" DN200 / ANSI 8" DN250 / ANSI 10" 220 SS ACN SERIEN MR1-220SS MR4-220SS MR6-220SS MR8-220SS MR12-220SS MR16-220SS Max flöde m³/h Effekt 0.25 kw 1.0 kw 1.5 kw 2.0 kw 3.0 kw 4.0 kw In/Ut DN100 / ANSI 4" DN100 / ANSI 4" DN150 / ANSI 6" DN150 / ANSI 6" DN200 / ANSI 8" DN250 / ANSI 10" 350 PP ACN SERIEN MR1-350PP MR4-350PP MR6-350PP MR8-350PP MR12-350PP MR16-350PP Max flöde m³/h Effekt 0.4 kw 1.5 kw 2.2 kw 3.0 kw 4.5 kw 6.0 kw In/Ut DN100 / ANSI 4" DN100 / ANSI 4" DN150 / ANSI 6" DN150 / ANSI 6" DN200 / ANSI 8" DN250 / ANSI 10" 350 SS ACN SERIEN MR1-350SS MR4-350SS MR6-350SS MR8-350SS MR12-350SS MR16-350SS Max flöde m³/h Effekt 0.4 kw 1.5 kw 2.2 kw 3.0 kw 4.5 kw 6.0 kw In/Ut DN100 / ANSI 4" DN100 / ANSI 4" DN150 / ANSI 6" DN150 / ANSI 6" DN200 / ANSI 8" DN250 / ANSI 10" MR8-350SS L ACN Flänsar kan kundanpassas

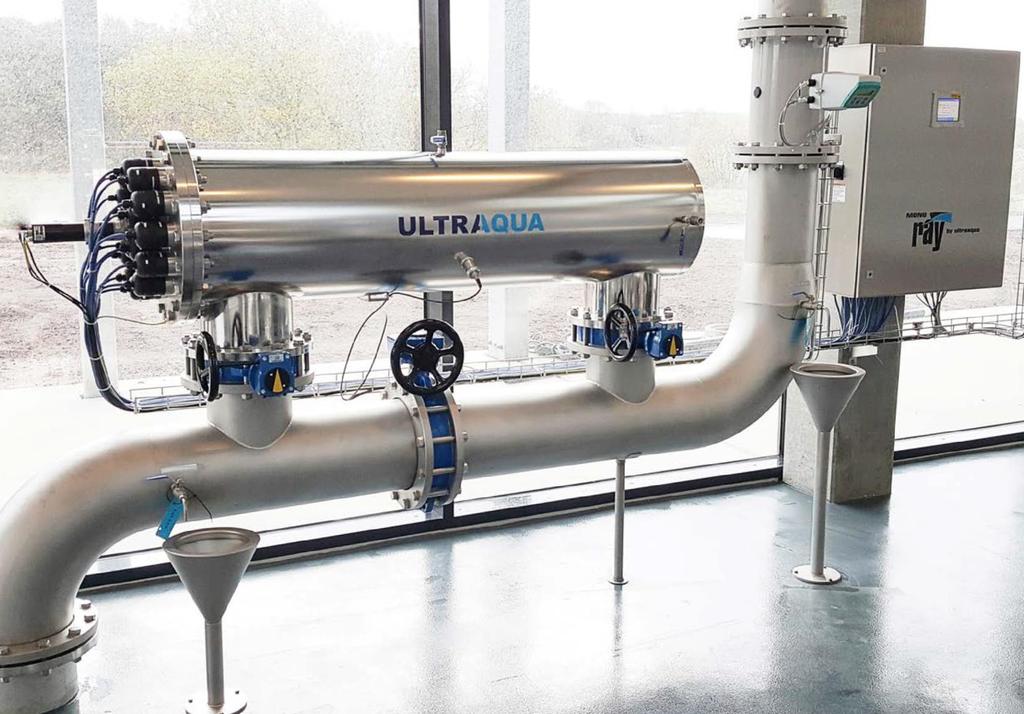

18 18 SS VAL SERIEN ÖNORM / DVGW Den certifierade serien VAL är avancerade system som används till typiska dricksvattenapplikationer. För VAL-serien ingår certifierad UV-sensor och det automatiska rengöringssystemet för kvartsglas och UV-sensorn. Automatisk doskontroll och dimning av lampor beroende på uppmätt UV-strålning ingår också. Korrosionstålig konstruktion i elektropolerat AISI 316L rostfritt stål Hög verkningsgrad i klart vatten genom den interna reflektionen av UV-ljus Systemet är baserat på Ultratherm 350 longlife UV lampor Kontinuerlig övervakning av prestanda och livslängd på lamporna Flertalet in och utgångar för systemstatus och övervakning Händelse och prestanda logg Styrning via flödeskontroll Automatiskt rengöringssystem Enkel eller dubbel sensor enligt standard DVGW/Önorm Automatisk dimning av lampor Arbetstryck upp till 10 bar Godkända komponenter enligt FDA/EC h Livslängd på lampor MR SS VAL h LIVSLÄNGD PÅ LAMPOR

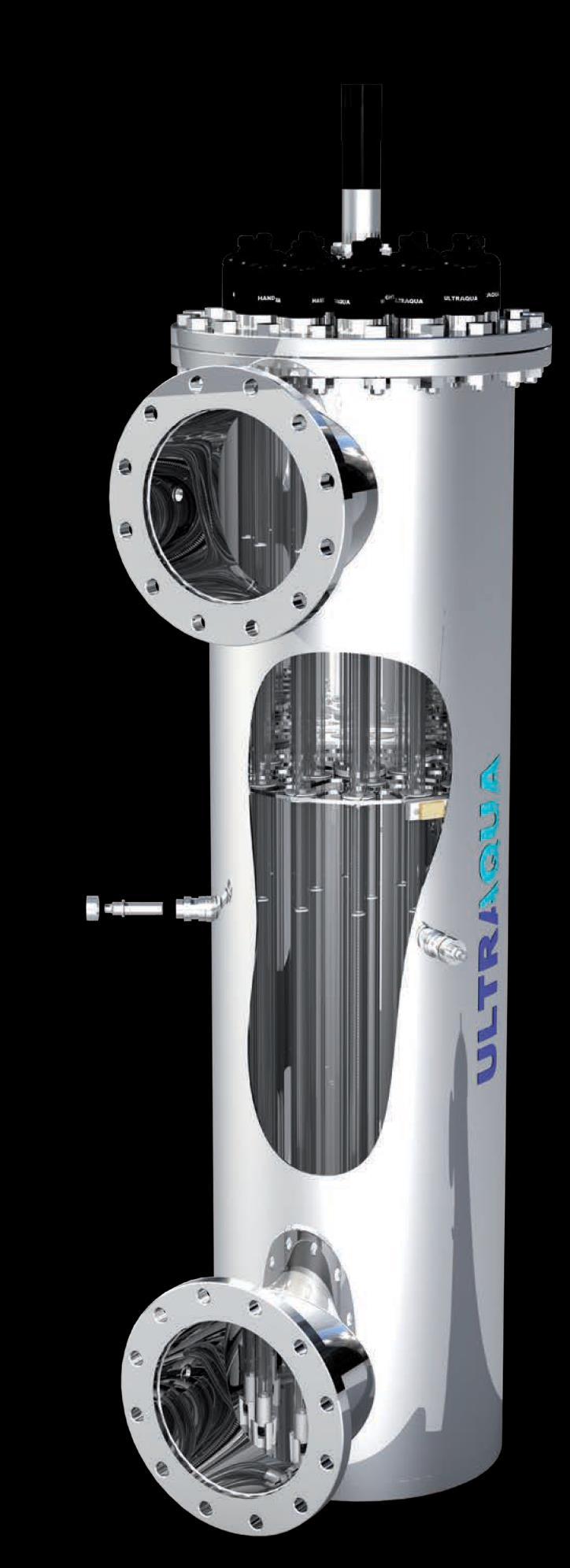

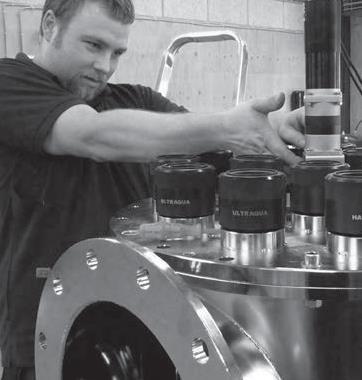

19 19 MR SS VAL Certifierad för dricksvatten enligt ÖNORM M5873-1: Procedur B Verifierad genom noggranna biodosimetriska tester Dubbelt UV sensor system Automatiskt mekaniskt rengöringssystem Pekskärmsinterface Avancerad mjukvara Vårt kompakta automatiska rengöringssystem hindrar inte åtkomst till lampor och kvartsglas. MR16-350SS VAL ARBETSOMRÅDE FLOW m 3 h UVT10 MR SS VAL relation mellan UVT10 och maxflöde har gjorts genom biodosimetrisk testning. I praktiken används värdena för att säkerställa att vattnets UVT inte faller under den tillåtna nivån för ett givet flöde.

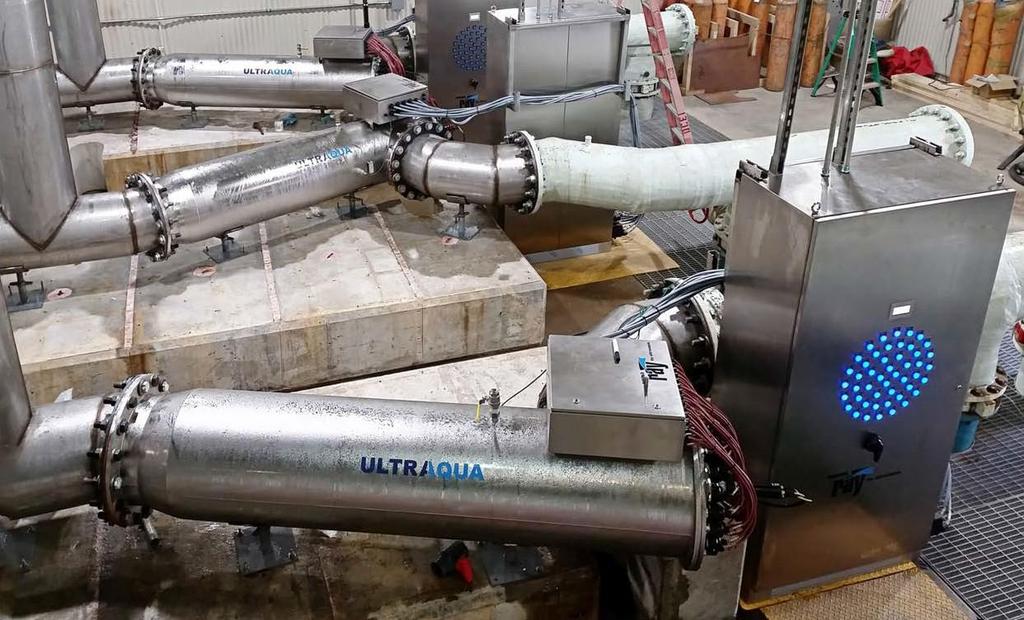

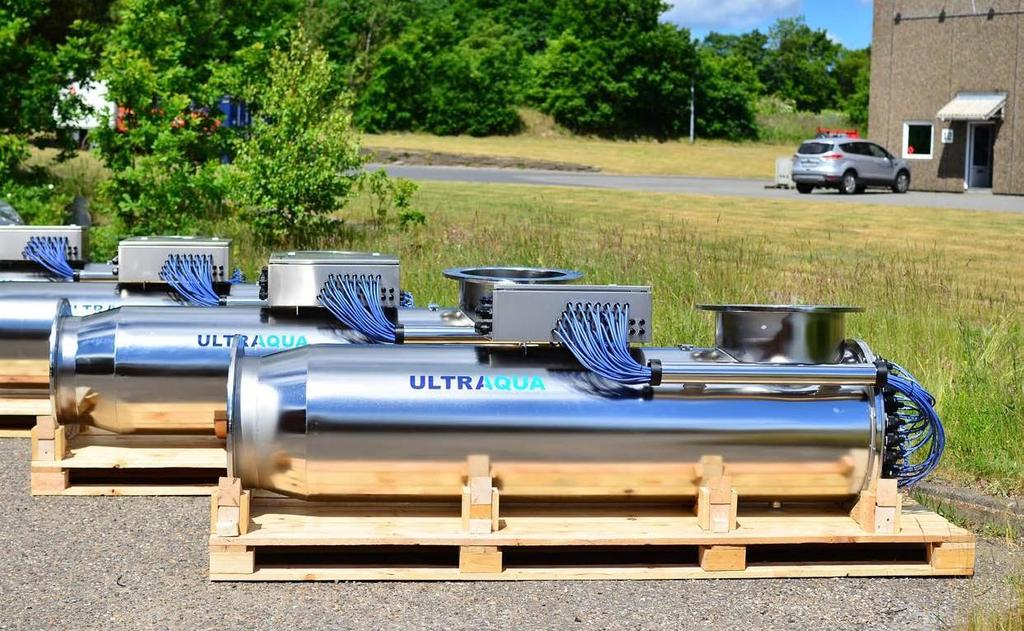

20 20 3 PCS MR48-350SS Auto STORA SYSTEM SLUTNA UV-KAMMARE 8 PCS MR56-350SS Auto

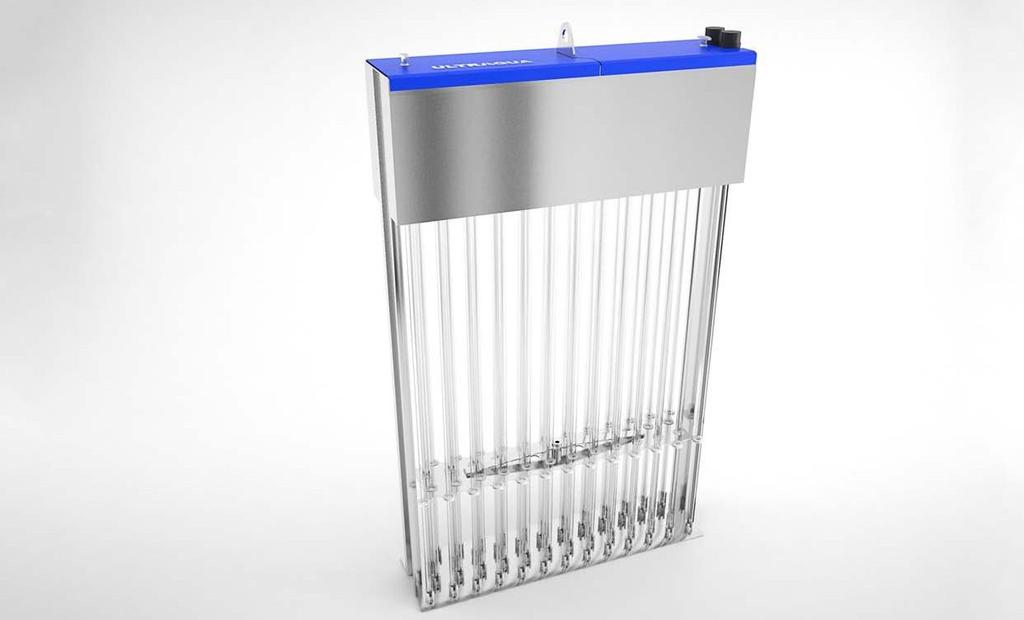

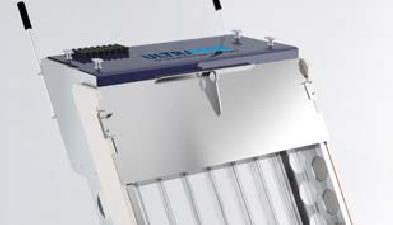

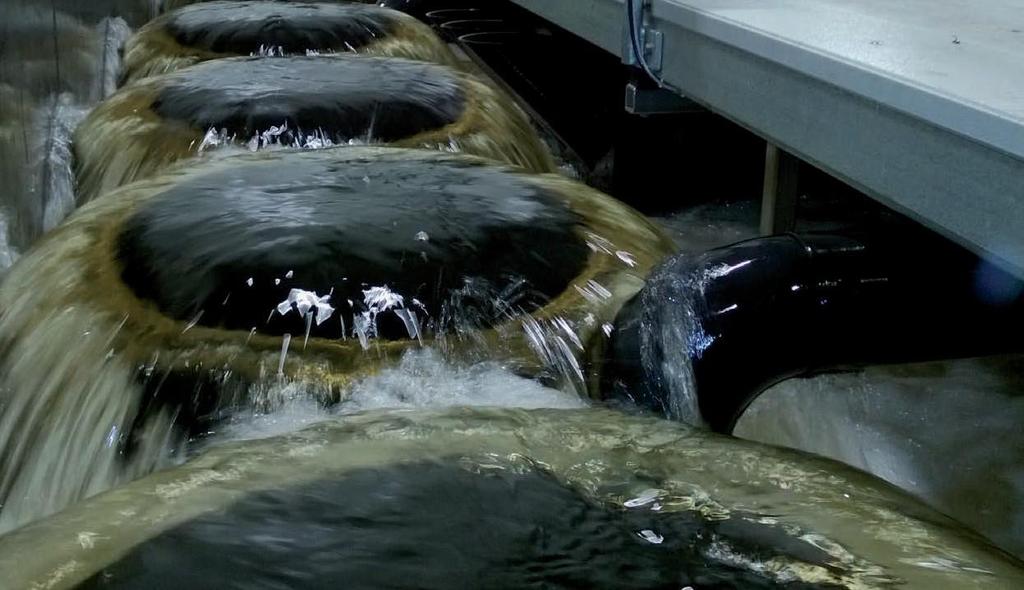

21 21 MR50-350SS Modul med automatisk rengöring AVLOPPSVATTEN MODULSYSTEM MR32-220SS Lutande modul LUTANDE INSTALLATION

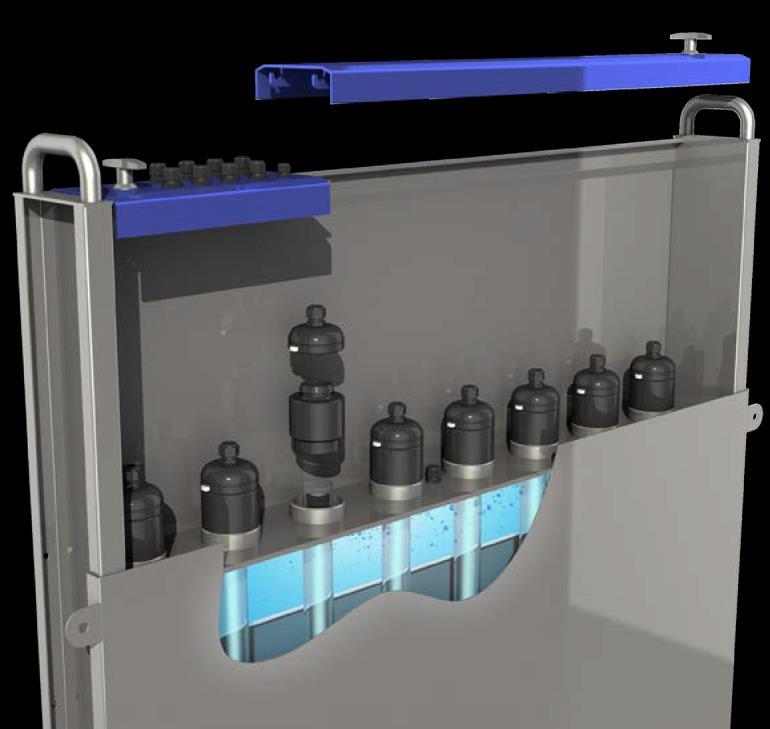

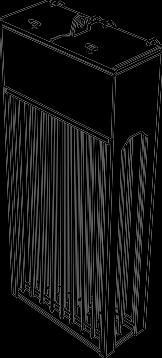

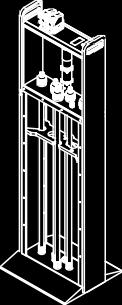

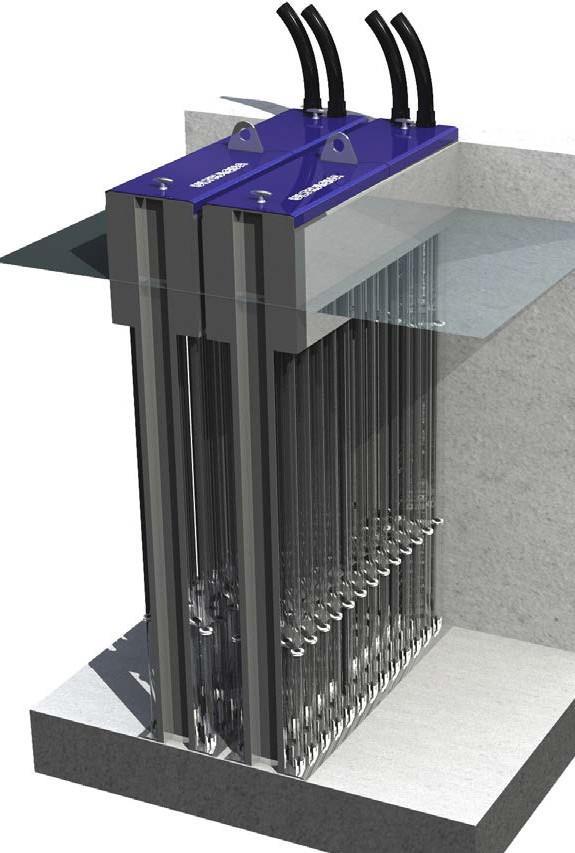

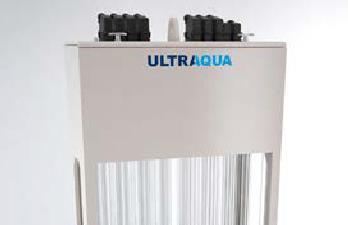

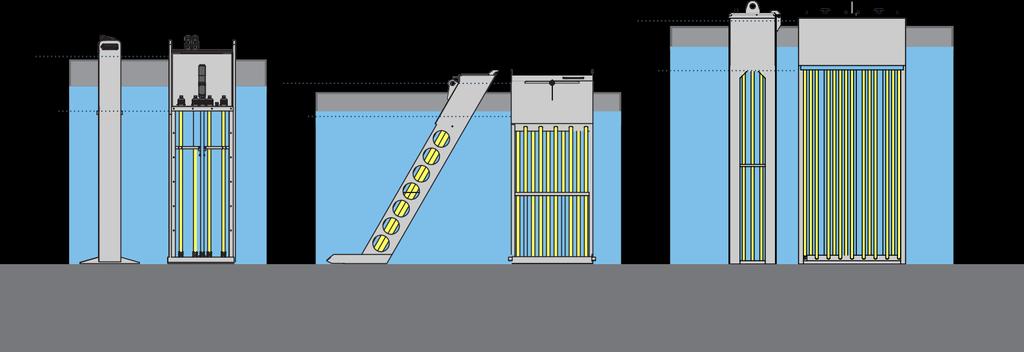

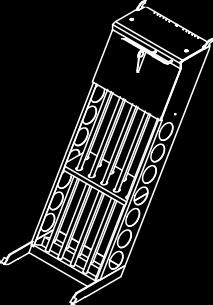

22 Högsta vattennivå 1600 mm Minsta vattennivå 1280 mm Högsta vattennivå 1400 mm Minsta vattennivå 1147 mm Högsta vattennivå 2100 mm Minsta vattennivå 1765 mm 22 Produktlinje 2017 MODULSERIE FÖR KANALER OCH RESERVOARER Modulserien i rostfritt stål och polypropylen erbjuder en lösning med mycket låga förluster för applikationer med öppna kanaler. Denna serie används vanligen för hantering av kommunalt avloppsvatten och större anläggningar för vattennäring som fiskodling. Både reaktor och elektronik är modulärt uppbyggda och kan enkelt utökas för att hantera alla typer av flöden. Modulärt ram och styrsystem Konstruktion i polypropylen eller elektropolerad rostfritt stål AISI 316L Enkel installation, drift och underhåll Vertikalt installerade lampor - alla lampor är tillgängliga under drift inga nedsänkta elektriska komponenter Inga verktyg behövs för underhåll utrustningen kan hanteras och installeras utan lyftanordningar Kontinuerlig övervakning av prestanda och livslängd på lamporna UV-sensor och nivåbrytare är tillval Finns med standard eller avancerad styrning Hög anpassningsnivå Passar alla typer av kanaler SYSTEMEXEMPEL Alla system finns i PP och SS. Alla system kan utrustas med UV-sensor och automatiskt rengöringssystem. MR4-220PP Modul Auto Visar: MonoRay 4-220PP Ram Polypropylen Automatisk rengöring Konstruktion i polypropylen för korrosiva miljöer. MR10-220SS Modul Lutande Visar: MonoRay SS Ram Rostfritt stål Lutande design Lutad för låga vattennivåer. MR42-350PP Modul Visar: MonoRay PP Ram Polypropylen Stora flöden Konstruktion i polypropylen för korrosiva miljöer.

23 Produktlinje 2017 Enkel åtkomst uppifrån till tät servicelåda i n g a v erkty g b ehö v s Nivå-switch kan monteras under servicelådan Systemet baseras på Ultraaquas standardkomponenter Asymmetrisk design säkerställer en jämn dosfördelning när fler moduler sätts tillsammans KONTAKTA INDUSTRI BELOS AB FÖR TEKNISK RÅDGIVNING SPECIFIKATIONER VERTIKALT INSTALLERADE STANDARD LAMPMODULER 220 SS/PP C SERIEN Max flöde/modul m3/h MR4-220SS C MR4-220PP C MR6-220SS C MR6-220PP C MR8-220SS C MR8-220PP C MR10-220SS C MR10-220PP C MR12-220SS C MR12-220PP C kw 1.5 kw 2.0 kw 2.5 kw 3.0 kw SS kanalbredd 594 mm +/ mm +/ mm +/ mm +/ mm +/-8 PP kanalbredd 586 mm +/ mm +/ mm +/ mm +/ mm +/-8 Min. vattennivå SS/PP 1280 mm 1280 mm 1280 mm 1280 mm 1280 mm Max vattennivå SS/PP 1600 mm 1600 mm 1600 mm 1600 mm 1600 mm Effekt 350 SS/PP C SERIEN Max flöde/modul m3/h MR4-350SS C MR4-350PP C MR6-350SS C MR6-350PP C MR8-350SS C MR8-350PP C MR10-350SS C MR10-350PP C MR12-350SS C MR12-350PP C kw 2.2 kw 3.0 kw 3.7 kw 4.5 kw SS kanalbredd 594 mm +/ mm +/ mm +/ mm +/ mm +/-8 PP kanalbredd 586 mm +/ mm +/ mm +/ mm +/ mm +/-8 Min. vattennivå SS/PP 1780 mm 1780 mm 1780 mm 1780 mm 1780 mm Max vattennivå SS/PP 2100 mm 2100 mm 2100 mm 2100 mm 2100 mm Effekt 23

24 24 SS/PP MODULSERIE VERTIKAL INSTALLATION FÖRDELAR MED VERTIKAL INSTALLATION SS/PP MODULSERIEN är mångsidig och passar in i olika djup och bredder på kanaler och reservoarer. Den lätta konstruktionen som gäller för både SS och PP gör det enkelt att sätta UV-modulen i serviceläge. Installationslösningen säkerställer att inget vatten passerar i systemet obehandlat Lampramarna kan lyftas individuellt av en eller två personer till det låsta serviceläget Monteringslösningar kan kundanpassas Inga verktyg behövs för regelbundet underhåll Ultraaqua erbjuder design och tillverkning av kundanpassade tankar för montering till kanalsystem Ultraaqua erbjuder lösningar med integrerat mikrofilter Hygieniskt isolerad servicelåda (se bild nedan) För att byta lampor, lyft av locket och dra ur kontakten för hand. UNDERHÅLL RENT, HYGIENISK & SÄKERT Alla Ultraaqua s modulserier har en isolerad servicelåda. Det säkerställer att tekniker inte kommer i kontakt med den förorenade vätskan vid service och underhåll. Keramisk kontakt Servicelåda Keramisk skruv Bricka och O-ring För att byta kvartsglas, lyft modulen tills servicelådan är ovan vattenytan, skruva ur hållaren för hand. Sluten servicelåda Inga verktyg behövs 220 & 350 Longlife lampa Enkelt byte av UV-sensor Stötupptagande fjäder eller silikonkula Styrplåt i rostfritt stål

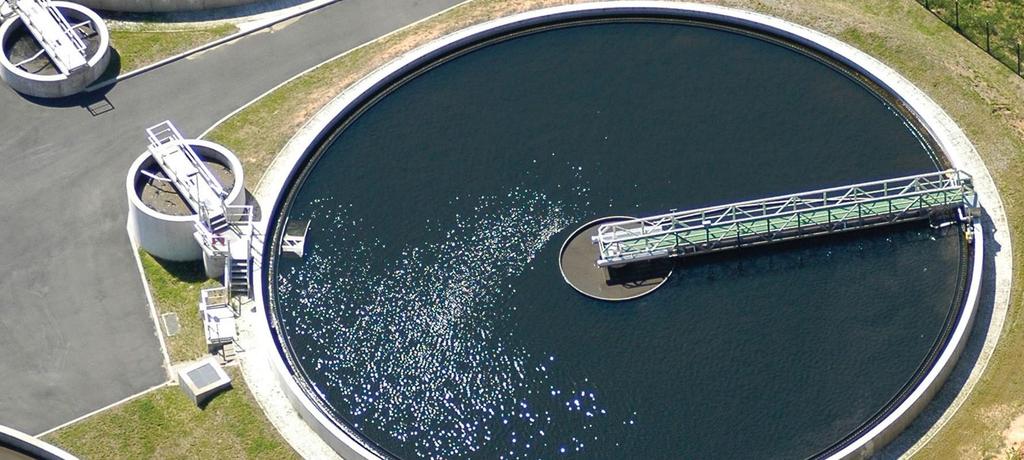

25 25 AVLOPPSVATTEN APPLIKATIONER m³/h Ultraaqua's modulserier är mångsidiga och perfekt val för applikationer med avloppsvatten. Desinfektion av avloppsvatten kan kräva mycket höga UV-doser beroende på applikation och lokal lagstiftning. Därför behöver UV-systemet kunna ge mycket effekt. Genom SS/PP kanalseriernas skalbarhet så har det aldrig varit enklare att matcha specifika behov. Modulserien har en torr isolerad servicelåda i vilken underhåll kan göras utan verktyg. Det gör att man inte kommer i kontakt med avloppsvattnet och skapar därför en hygienisk och säker arbetsmiljö. Skalbarhet av systemet medger en bästa lösning Klarar desinfektion vid mycket höga flödesvolymer Hygienisk isolerad servicelåda Mycket kompakt installation MR50-350SS UV-MODUL MR50-350SS UV-modul levererar Watt på en yta av 0,51m² och kan desinfektera m³ vanligt avloppsvatten per timme. Det är mycket effekt på en liten yta, och med det automatiska rengöringssystemet har underhåll aldrig varit enklare watt per kvadratmeter yta Kan desinfektera upp till m³/h kommunalt avloppsvatten Centraliserad automatisk rengöring

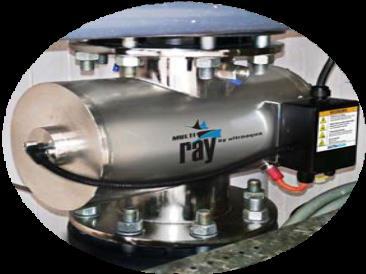

26 26 MULTIRAYSERIEN MEDELTRYCKSYSTEM Våra MultiRay medeltrycksystem är designade och optimerade för avancerad fotooxidation så väl som för vanlig desinfektion. Detta inkluderar kloraminreduktion i simbassänger och olika kemiska föreningar i industriellt vatten. Elektropolerad konstruktion i rostfritt stål AISI 316L Enkel installation, drift och underhåll Energibesparing genom lampdimning via UV-sensorvärde eller timer Låga flödesförluster PLC kontroll med pekskärm Manuell mekanisk rengöring Automatisk rengöring som tillval Arbetstryck upp till 10 bar Digital Önorm UV sensor Dubbla sensorsystem minskar risk för värmeskador Handtag för rengöring Automatik som tillval HYLLIE VATTENPARK, MALMÖ, SVERIGE 7 system av MultiRay MP tar effektivt bort kloraminer och mikroorganismer ULTRATHERM MEDELTRYCKLMAPOR Ultratherm 1 kw, 2 kw och 3 kw medeltryck UV lampa Livslängd h Högsta verkningsgrad Utvecklad för hög strålningseffekt vid våglängder nm för att maximera fotooxidationsprestandan

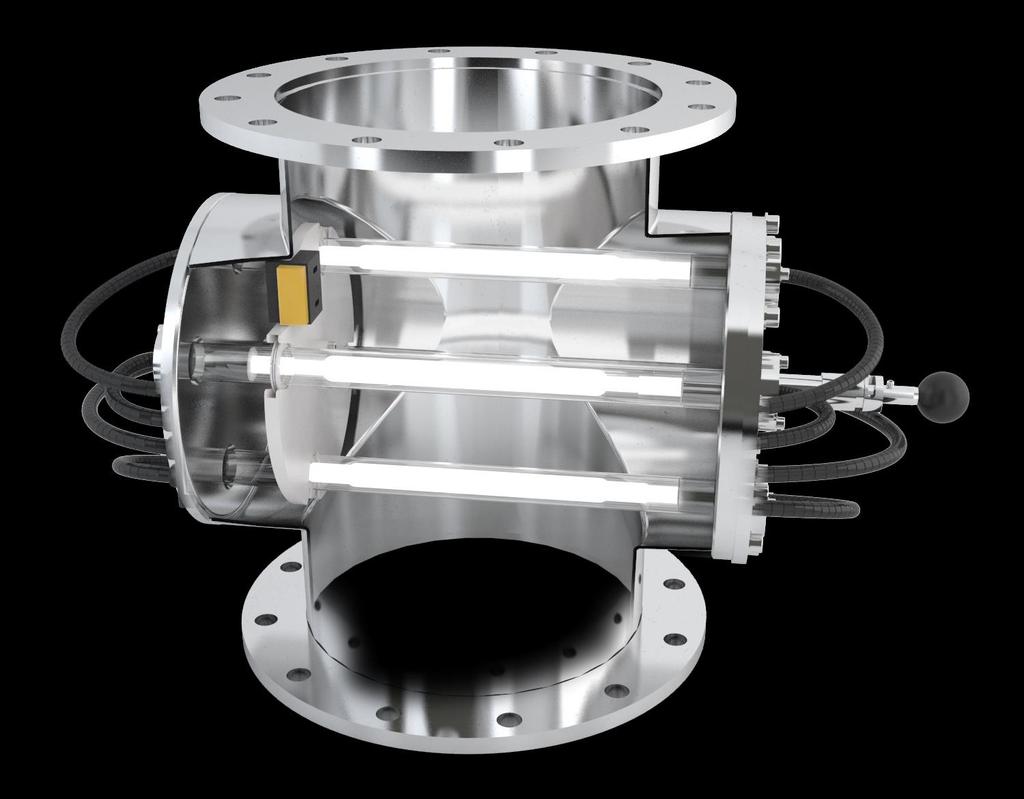

27 27 Alla interna delar är av UV-tålig AISI 316L Alla tätningar är av värme och UV-resistant Viton Konstgjort kvartsglas eliminerar solarisationsproblem som kan uppstå med naturligt kvartsglas STANDARD SYSTEM UPP TILL 12 kw Större system på begäran SPECIFIKATIONER Max flöde för desinfektion Max. flöde kloramin reduktion Lamptyp Maxeffekt förbrukning Anslutning fläns PN10 / motsvarande plast rör UV Reaktor dimension HxBxD MP m 3 /h 70 m 3 /h Cr kw DN 100 / D110 / ANSI 4" 255 x 550 x 350 mm MP m 3 /h 130 m 3 /h Cr kw DN 100 / D110 / ANSI 4" 255 x 550 x 350 mm MP m 3 /h 220 m 3 /h Cr kw DN 200 / D200 / ANSI 8" 420 x 780 x 460 mm MP m 3 /h 400 m 3 /h 2 x Cr kw DN 300 / D315 / ANSI 12" 500 x 850 x 500 mm MP m 3 /h 600 m 3 /h 3 x Cr kw DN 300 / D315 / ANSI 12" 500 x 850 x 500 mm MP m 3 /h 800 m 3 /h 4 x Cr kw DN 300 / D315 / ANSI 12" 500 x 850 x 500 mm DIN flänsar enligt PN10 - ANSI flänsar enligt Klass 150
