2 VELOX FROSTSKYDD AV TAK VärmeKabelTeknik Innehållsförteckning Historik... 3 Allmänt om takanläggningar... 3 Tumregler för kraftmatning... 3 Materialval... 3 Problemställning/istappar... 4 Problemets lösning... 5 Systemets uppbyggnad... 6 Värmeslingor... 7 Tillbehör, kopplingslådor, skyddskanaler... 8 Tillbehör, klips... 9 Automatik, funktion Automatikskåp Installation Installationstips Utbildning Förslag på skiss för projektering Velox Frostskydd av Tak

3 VärmeKabelTeknik VELOX FROSTSKYDD AV TAK Allmänt om Takanläggningar I de flesta fall måste en ny matningsledning installeras från fastighetens elcentral (ofta i bottenplan eller källare) för att förse takanläggningen med kraft. Vid större anläggningar installeras en undercentral på vinden för att fördela kraft till anläggningens automatikskåp. Undercentralen kan förses med en energimätare för att mäta ström förbrukningen i takanläggningen. Samtliga undercentraler bör vara försedda med låsbar huvudbrytare för att förhindra elolyckor vid servicearbete. Antalet och storlek på reglerskåp är beroende av takets storlek och utformning Tumregler för kraftmatning: Beräkna total mängd värmekabel genom att summera antalet meter tak / hängränna som skall frostskyddas. Lägg till antalet stuprör x längden plus 1m per stuprör om dessa ansluter till dagvatten. Sammanlagd mängd värmekabel som beräknas åtgå för din takanläggning x 50 W/m ger dig det totala effektbehovet på taket, lägg på 20 30% marginal: 300m ger då > 300 x 50 x 1,3= 19,5KW Vid tak som vetter mot olika väderstreck eller tak med långa sträckningar bör detta indelas i sektioner för att förbättra selektiviteten på reglering samt att begränsa kabeldragning med anslutningskablar på taket. Detta ger fördelar i att endast de delar av anläggningen där Materialval: Hänsyn måste tas till solens värme sommartid i kombination med uv strålning medför höga temperaturer samt is och kyla vintertid innebär en tuff miljö, vilket ställer höga krav på material som används på tak. Dessa material bör således tåla temperaturer ner till minus grader och upp till plus grader utan att ta skada. Dessa krav utesluter i stort sett alla installations och värmekablar som utförts med PVC mantel. Lämpliga materialval är termoplast/gummi / fluorpolymerer. Hänsyn till galvaniska strömmar skall tas vid val av material i fästanordningar, med anledning av att ett felaktigt val kan medföra att takplåt genomkorroderas på kort tid. Vi anser att det finns anledning till förändring av installationsmetoderna för takanläggningar pga. de allvarliga brister som medför risk för skador på person och egendom. Ett nära samarbete med Elsäkerhetsverket och Plåtslagarnas Riksförbund har gjort att vi rekommenderar att i framtiden skall bara material användas som klarar krav på denna miljö. Enkel installation och service. Velox Frostskydd av Tak Det enda systemet med stickproppsanslutning. Detta minskar elektrikerns arbete ute på taket där takvana plåtslagare enkelt förlägger och kopplar in standardlängder av värmeslingor. Elektriker krävs dock för framdragning av matningskabel samt installation av fördelningscentral, automatikskåp och anslutningsboxar på tak. Velox Frostskydd av Tak 3

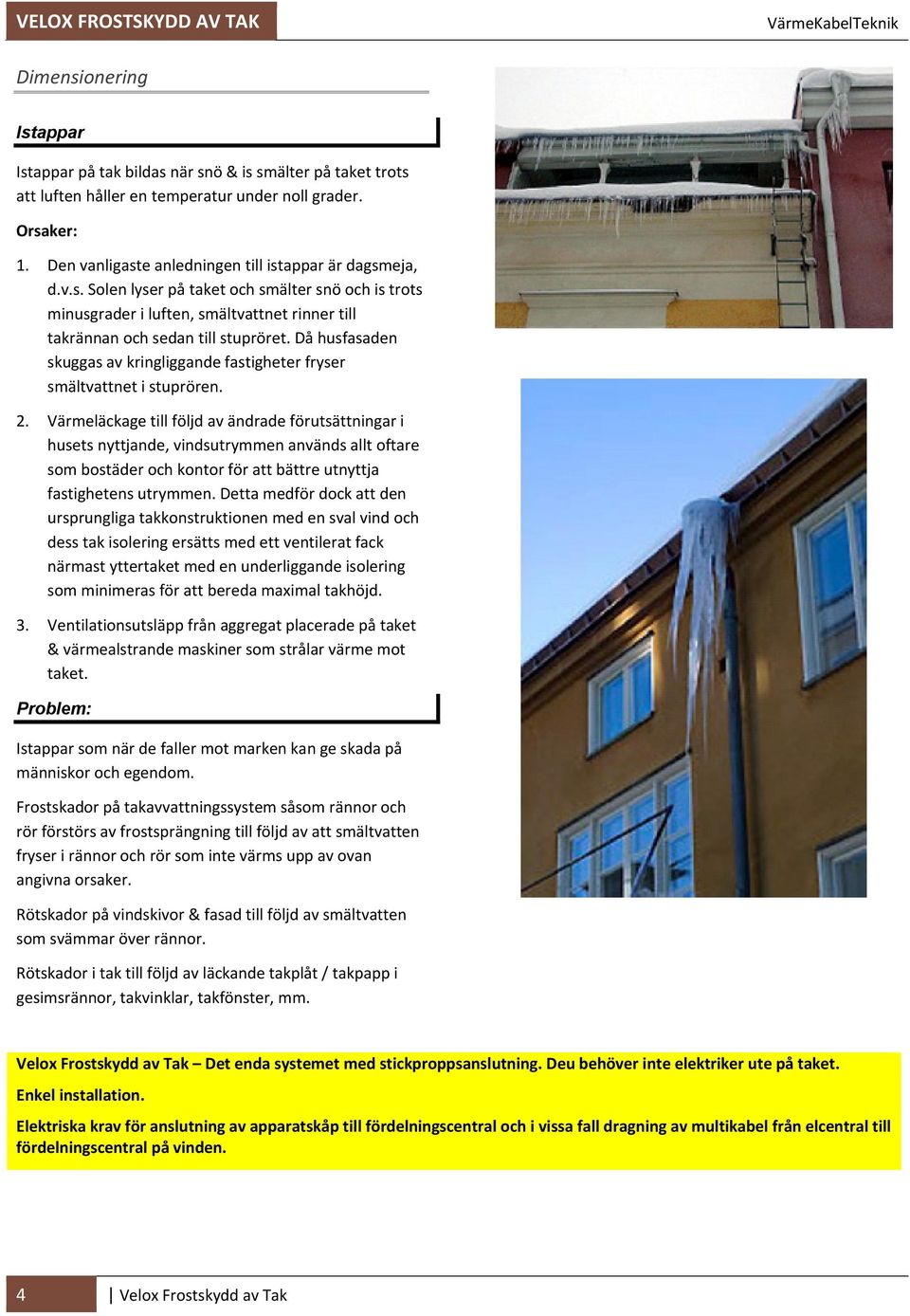

4 VELOX FROSTSKYDD AV TAK VärmeKabelTeknik Dimensionering Istappar Istappar på tak bildas när snö & is smälter på taket trots att luften håller en temperatur under noll grader. Orsaker: 1. Den vanligaste anledningen till istappar är dagsmeja, d.v.s. Solen lyser på taket och smälter snö och is trots minusgrader i luften, smältvattnet rinner till takrännan och sedan till stupröret. Då husfasaden skuggas av kringliggande fastigheter fryser smältvattnet i stuprören. 2. Värmeläckage till följd av ändrade förutsättningar i husets nyttjande, vindsutrymmen används allt oftare som bostäder och kontor för att bättre utnyttja fastighetens utrymmen. Detta medför dock att den ursprungliga takkonstruktionen med en sval vind och dess tak isolering ersätts med ett ventilerat fack närmast yttertaket med en underliggande isolering som minimeras för att bereda maximal takhöjd. 3. Ventilationsutsläpp från aggregat placerade på taket & värmealstrande maskiner som strålar värme mot taket. Problem: Istappar som när de faller mot marken kan ge skada på människor och egendom. Frostskador på takavvattningssystem såsom rännor och rör förstörs av frostsprängning till följd av att smältvatten fryser i rännor och rör som inte värms upp av ovan angivna orsaker. Rötskador på vindskivor & fasad till följd av smältvatten som svämmar över rännor. Rötskador i tak till följd av läckande takplåt / takpapp i gesimsrännor, takvinklar, takfönster, mm. Velox Frostskydd av Tak Det enda systemet med stickproppsanslutning. Deu behöver inte elektriker ute på taket. Enkel installation. Elektriska krav för anslutning av apparatskåp till fördelningscentral och i vissa fall dragning av multikabel från elcentral till fördelningscentral på vinden. 4 Velox Frostskydd av Tak

5 VärmeKabelTeknik VELOX FROSTSKYDD AV TAK Problemens lösning: 1. Vid dagsmeja måste man tillse att smältvattnet kan finna sin väg till en frostfri avloppsledning att tillåta smältvatten att rinna ut på trottoar är ju bara ett sätt att flytta problemet. Vid utkastare uppstår dessutom ofta problem då det under utkastaren bildas en is stod som kommer att täppa till utkastaren. 2. Värmeläckagen vid ökat utnyttjande av vindsutrymmen ger ofta samma symptom som dagsmeja och hanteras då på samma sätt. 3. Vid ventilationsutsläpp och värmealstrande maskiner bör man tillse att smältvattnet bereds en avrinnings kanal på taket så att inte is bildas på taket mellan den avsmälta ytan och avvattningssystemet. Värmekabel monteras då med skyddskanaler i takets fallriktning så att en fri passage bereds. Förläggning: Vid anslutning stuprör till dagvatten bör värmekabeln löpa ned minst en meter under marknivå och vid tak brunn med tillhörande avloppsledning (man bör värma avloppsröret ned till 1m i uppvärmt utrymme då kallras i röret kan medföra frysning även här.) Rännor förläggs med värmekabel av självbegränsande typ som skyddas mekaniskt av rostfria kanaler, kanalen fixeras i rännan med specialklammer. Vid stuprörets nedgång fästes värmekabeln med rostfri takkrok och hänger sedan fritt ned genom röret. Vid tak avloppsbrunn kan värmekabel tillåtas löpa ned i brunnet och sedan vända upp för att begränsa antal anslutningspunkter. I takränna gesimsränna med vinklar är det viktigt att lägga värmekabel i vinkeln för att undvika frostsprängning. Här förläggs ofta 2 4 kabelslag i rännans mitt för avvattning, vid vinklade profiler på rännan även ett slag i var vinkel. Velox Frostskydd av Tak 5

6 VELOX FROSTSKYDD AV TAK VärmeKabelTeknik Systemets uppbyggnad Värmekabeltyp Självbegränsande värmekabel HS 2 36W/m 230VAC. Denna typ av värmekabel har många fördelar: Värmeslingor kan tillpassas i längd på arbetsplatsen med enkla verktyg. Energibesparande effekten på värmekabeln varierar efter behov, på torrt tak ca.18w/m & i vatten/is upp till 40W/m. HS 2 Är skyddad mot överhettning då avgiven effekt minskar med stigande temperatur, detta medger att man får lägga HS 2 direkt mot brännbara underlag som takpapp och butyl duk utan att dessa tar skada. Värmekabeln kan läggas dubbel utan risk för överhettning. Komponenter I systemet finns standard komponenter som kan kombineras samman till större och mindre anläggningar. Värmekablar i standard längder med påmonterad stickpropp av dragavlastad vattentät typ. Montagesatser för längdanpassning av värmekabel. Uttagslådor i uv stabil plast med fästkonsol i rostfritt stål. Klamma som håller kabel och kanal på plats i ståndränna Rostfria skyddskanaler i 1 meter längder. Monterings klips i rostfritt fjäderstål med anpassade mått Monterings klips för matningskablar på takfals Dragavslastningskrokar i rostfritt stål för montage av värmekabel i stuprör. Varningsskyltar. Exempel på bra införing av elkablar från tak till vind Rostfri takkrok i olika färger Finns i: Ärggrön Svart Tegelbrun 6 Velox Frostskydd av Tak

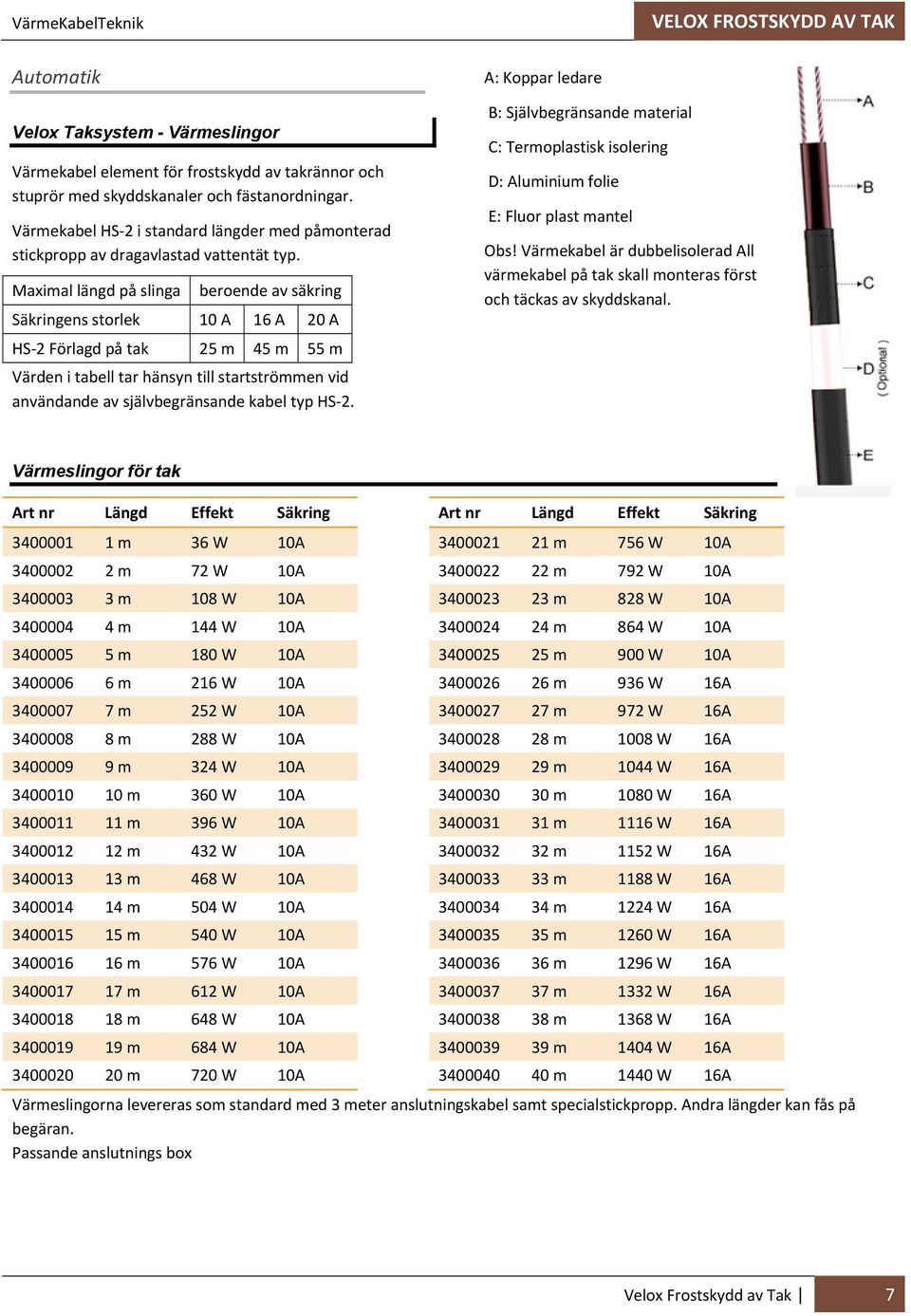

7 VärmeKabelTeknik VELOX FROSTSKYDD AV TAK Automatik Velox Taksystem - Värmeslingor Värmekabel element för frostskydd av takrännor och stuprör med skyddskanaler och fästanordningar. Värmekabel HS 2 i standard längder med påmonterad stickpropp av dragavlastad vattentät typ. Maximal längd på slinga beroende av säkring Säkringens storlek 10 A 16 A 20 A HS 2 Förlagd på tak 25 m 45 m 55 m Värden i tabell tar hänsyn till startströmmen vid användande av självbegränsande kabel typ HS 2. A: Koppar ledare B: Självbegränsande material C: Termoplastisk isolering D: Aluminium folie E: Fluor plast mantel Obs! Värmekabel är dubbelisolerad All värmekabel på tak skall monteras först och täckas av skyddskanal. Värmeslingor för tak Art nr Längd Effekt Säkring Art nr Längd Effekt Säkring m 36 W 10A m 756 W 10A m 72 W 10A m 792 W 10A m 108 W 10A m 828 W 10A m 144 W 10A m 864 W 10A m 180 W 10A m 900 W 10A m 216 W 10A m 936 W 16A m 252 W 10A m 972 W 16A m 288 W 10A m 1008 W 16A m 324 W 10A m 1044 W 16A m 360 W 10A m 1080 W 16A m 396 W 10A m 1116 W 16A m 432 W 10A m 1152 W 16A m 468 W 10A m 1188 W 16A m 504 W 10A m 1224 W 16A m 540 W 10A m 1260 W 16A m 576 W 10A m 1296 W 16A m 612 W 10A m 1332 W 16A m 648 W 10A m 1368 W 16A m 684 W 10A m 1404 W 16A m 720 W 10A m 1440 W 16A Värmeslingorna levereras som standard med 3 meter anslutningskabel samt specialstickpropp. Andra längder kan fås på begäran. Passande anslutnings box Velox Frostskydd av Tak 7

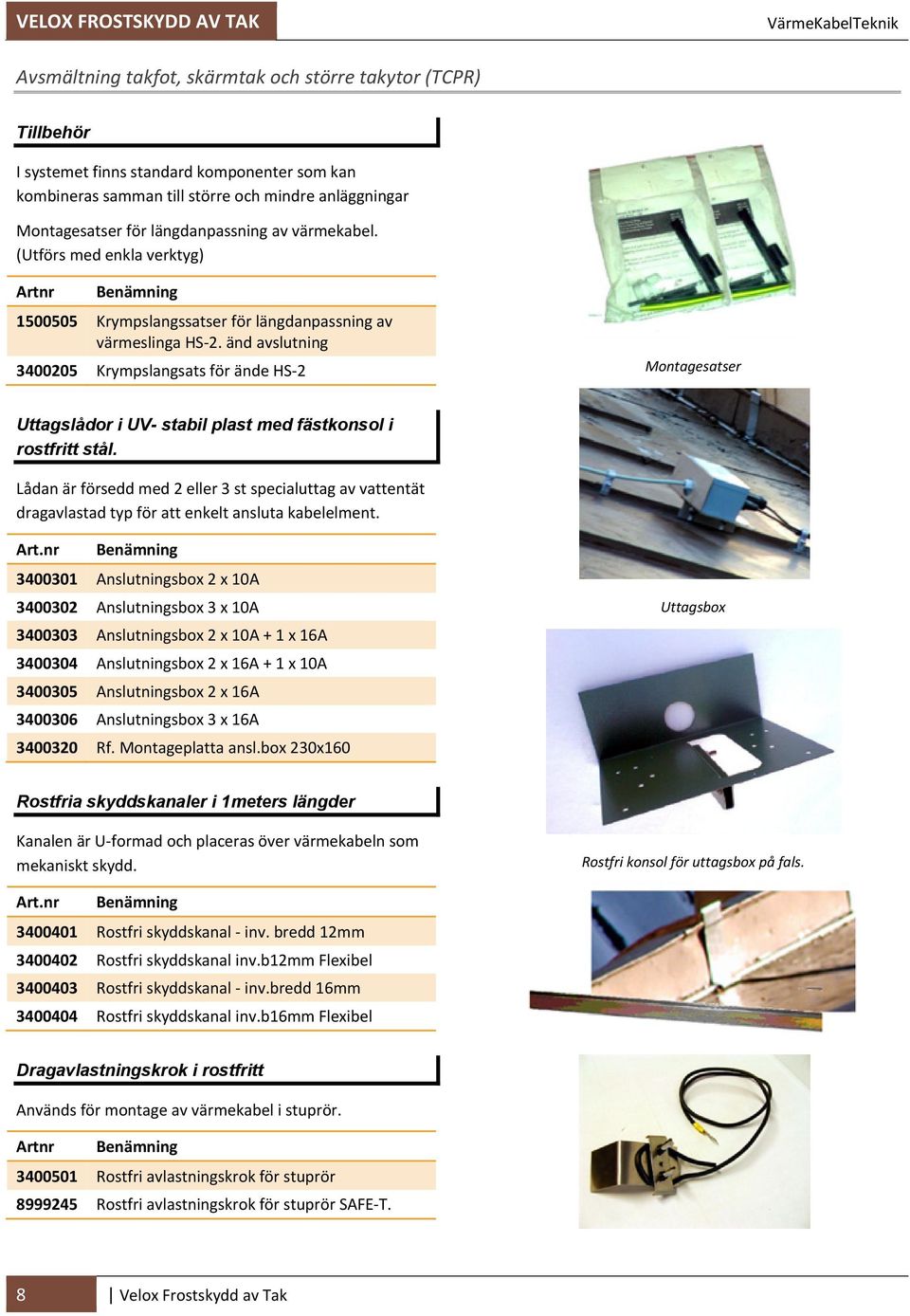

8 VELOX FROSTSKYDD AV TAK VärmeKabelTeknik Avsmältning takfot, skärmtak och större takytor (TCPR) Tillbehör I systemet finns standard komponenter som kan kombineras samman till större och mindre anläggningar Montagesatser för längdanpassning av värmekabel. (Utförs med enkla verktyg) Artnr Benämning Krympslangssatser för längdanpassning av värmeslinga HS 2. änd avslutning Krympslangsats för ände HS 2 Montagesatser Uttagslådor i UV- stabil plast med fästkonsol i rostfritt stål. Lådan är försedd med 2 eller 3 st specialuttag av vattentät dragavlastad typ för att enkelt ansluta kabelelment. Art.nr Benämning Anslutningsbox 2 x 10A Anslutningsbox 3 x 10A Anslutningsbox 2 x 10A + 1 x 16A Anslutningsbox 2 x 16A + 1 x 10A Anslutningsbox 2 x 16A Anslutningsbox 3 x 16A Rf. Montageplatta ansl.box 230x160 Uttagsbox Rostfria skyddskanaler i 1meters längder Kanalen är U formad och placeras över värmekabeln som mekaniskt skydd. Rostfri konsol för uttagsbox på fals. Art.nr Benämning Rostfri skyddskanal inv. bredd 12mm Rostfri skyddskanal inv.b12mm Flexibel Rostfri skyddskanal inv.bredd 16mm Rostfri skyddskanal inv.b16mm Flexibel Dragavlastningskrok i rostfritt Används för montage av värmekabel i stuprör. Artnr Benämning Rostfri avlastningskrok för stuprör Rostfri avlastningskrok för stuprör SAFE T. 8 Velox Frostskydd av Tak

9 VärmeKabelTeknik VELOX FROSTSKYDD AV TAK Monterings klips i rostfritt fjäderstål Klips avsedda för att fixera värmekabel och skyddskanal i takrännan Klipsen finns för takränna 8cm 24cm med 2cm indelning, osv. Artnr Benämning Längd Rf klip 49mm takfotsränna svart 56 mm Rf klip 49mm takfotsränna svart 80 mm Rf klip 49mm takfotsränna svart 100 mm Rf klip 49mm takfotsränna svart 120 mm Rf klip 49mm takfotsränna svart 140 mm Rf klip 49mm takfotsränna svart 160 mm Rf klip 49mm takfotsränna svart 180 mm Rf klip 49mm takfotsränna svart 200 mm Rf klip 49mm takfotsränna svart 220 mm Rf klip 49mm takfotsränna svart 240 mm Rf klip 49mm takfotsränna grön 56 mm Rf klip 49mm takfotsränna grön 80 mm Rf klip 49mm takfotsränna grön 100 mm Rf klip 49mm takfotsränna grön 120 mm Rf klip 49mm takfotsränna grön 140 mm Rf klip 49mm takfotsränna grön 160 mm Rf klip 49mm takfotsränna grön 180 mm Rf klip 49mm takfotsränna grön 200 mm Rf klip 49mm takfotsränna grön 220 mm Rf klip 49mm takfotsränna grön 240 mm Rf klip 49mm takfotsränna rödbrun 56 mm Rf klip 49mm takfotsränna rödbrun 80 mm Rf klip 49mm takfotsränna rödbrun 100 mm Rf klip 49mm takfotsränna rödbrun 120 mm Rf klip 49mm takfotsränna rödbrun 140 mm Rf klip 49mm takfotsränna rödbrun 160 mm Rf klip 49mm takfotsränna rödbrun 200 mm Rf klip 49mm takfotsränna rödbrun 220 mm Rf klip 49mm takfotsränna rödbrun 240 mm Rf Montageklip hängränna Rf klip för ansl.kabel på fals Klips för takfotsränna i anpassade längder Anslutningskabel på fals Velox Frostskydd av Tak 9

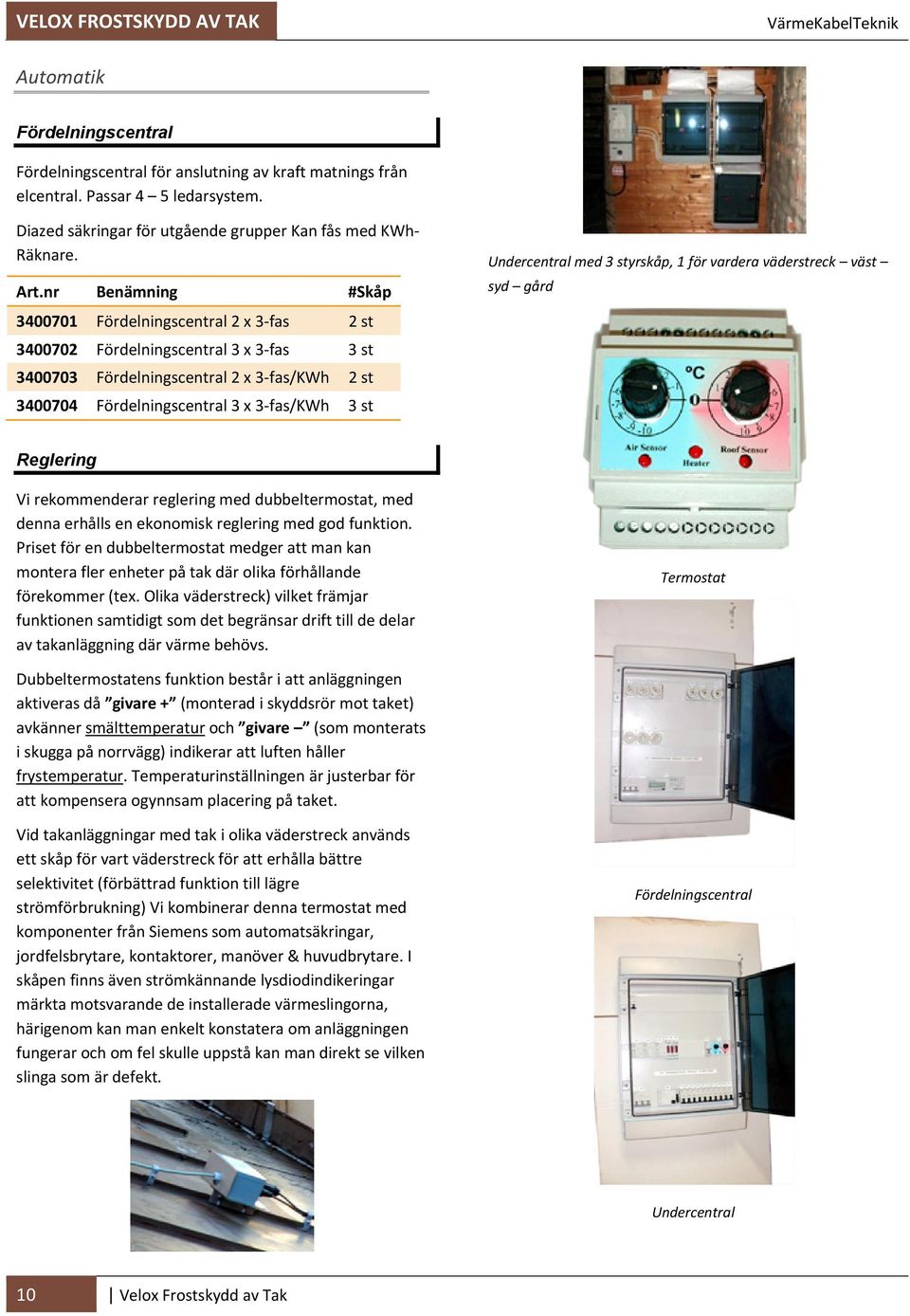

10 VELOX FROSTSKYDD AV TAK VärmeKabelTeknik Automatik Fördelningscentral Fördelningscentral för anslutning av kraft matnings från elcentral. Passar 4 5 ledarsystem. Diazed säkringar för utgående grupper Kan fås med KWh Räknare. Art.nr Benämning #Skåp Fördelningscentral 2 x 3 fas 2 st Fördelningscentral 3 x 3 fas 3 st Fördelningscentral 2 x 3 fas/kwh 2 st Fördelningscentral 3 x 3 fas/kwh 3 st Undercentral med 3 styrskåp, 1 för vardera väderstreck väst syd gård Reglering Vi rekommenderar reglering med dubbeltermostat, med denna erhålls en ekonomisk reglering med god funktion. Priset för en dubbeltermostat medger att man kan montera fler enheter på tak där olika förhållande förekommer (tex. Olika väderstreck) vilket främjar funktionen samtidigt som det begränsar drift till de delar av takanläggning där värme behövs. Termostat Dubbeltermostatens funktion består i att anläggningen aktiveras då givare + (monterad i skyddsrör mot taket) avkänner smälttemperatur och givare (som monterats i skugga på norrvägg) indikerar att luften håller frystemperatur. Temperaturinställningen är justerbar för att kompensera ogynnsam placering på taket. Vid takanläggningar med tak i olika väderstreck används ett skåp för vart väderstreck för att erhålla bättre selektivitet (förbättrad funktion till lägre strömförbrukning) Vi kombinerar denna termostat med komponenter från Siemens som automatsäkringar, jordfelsbrytare, kontaktorer, manöver & huvudbrytare. I skåpen finns även strömkännande lysdiodindikeringar märkta motsvarande de installerade värmeslingorna, härigenom kan man enkelt konstatera om anläggningen fungerar och om fel skulle uppstå kan man direkt se vilken slinga som är defekt. Fördelningscentral Undercentral 10 Velox Frostskydd av Tak

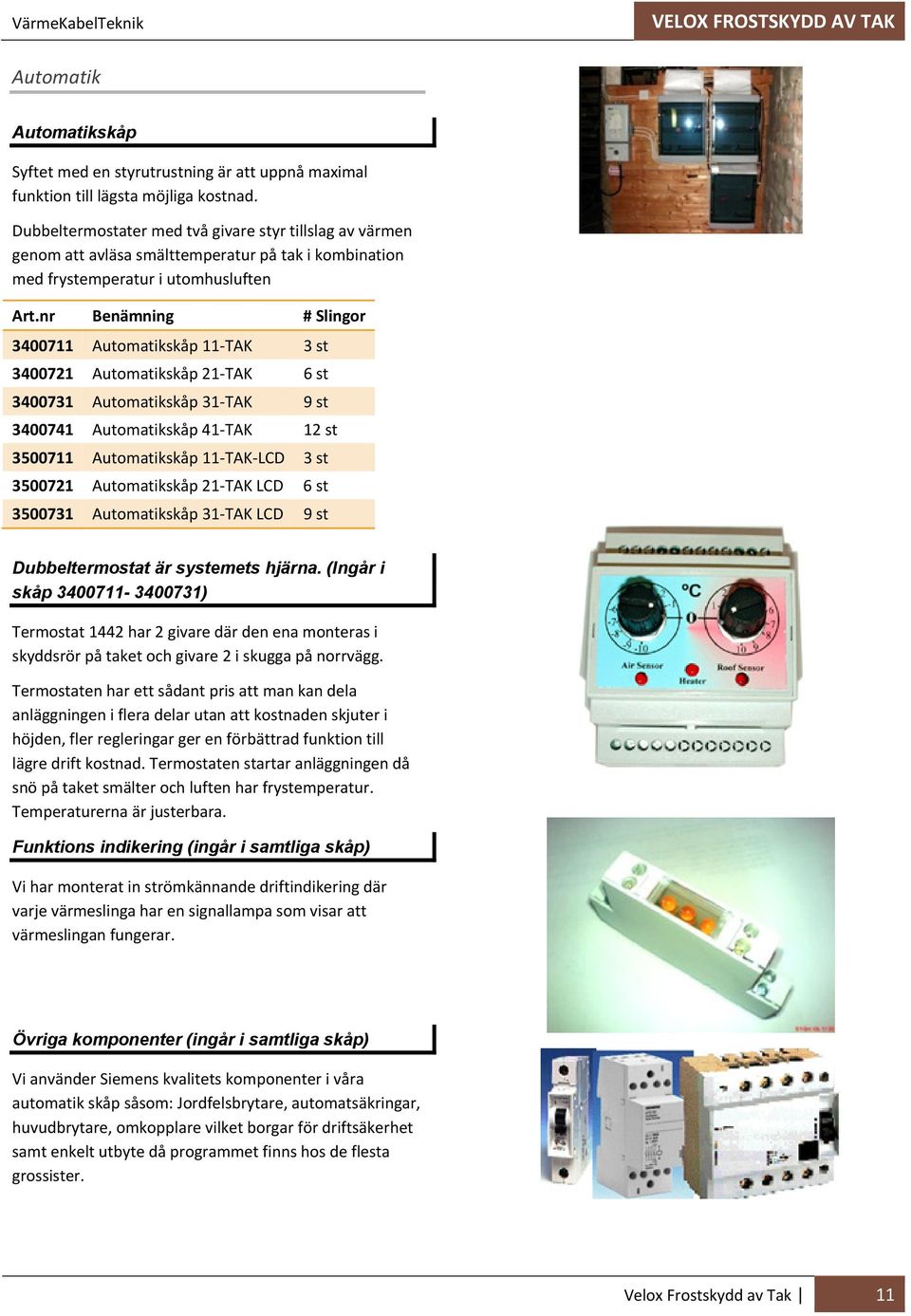

11 VärmeKabelTeknik VELOX FROSTSKYDD AV TAK Automatik Automatikskåp Syftet med en styrutrustning är att uppnå maximal funktion till lägsta möjliga kostnad. Dubbeltermostater med två givare styr tillslag av värmen genom att avläsa smälttemperatur på tak i kombination med frystemperatur i utomhusluften Art.nr Benämning # Slingor Automatikskåp 11 TAK 3 st Automatikskåp 21 TAK 6 st Automatikskåp 31 TAK 9 st Automatikskåp 41 TAK 12 st Automatikskåp 11 TAK LCD 3 st Automatikskåp 21 TAK LCD 6 st Automatikskåp 31 TAK LCD 9 st Dubbeltermostat är systemets hjärna. (Ingår i skåp ) Termostat 1442 har 2 givare där den ena monteras i skyddsrör på taket och givare 2 i skugga på norrvägg. Termostaten har ett sådant pris att man kan dela anläggningen i flera delar utan att kostnaden skjuter i höjden, fler regleringar ger en förbättrad funktion till lägre drift kostnad. Termostaten startar anläggningen då snö på taket smälter och luften har frystemperatur. Temperaturerna är justerbara. Funktions indikering (ingår i samtliga skåp) Vi har monterat in strömkännande driftindikering där varje värmeslinga har en signallampa som visar att värmeslingan fungerar. Övriga komponenter (ingår i samtliga skåp) Vi använder Siemens kvalitets komponenter i våra automatik skåp såsom: Jordfelsbrytare, automatsäkringar, huvudbrytare, omkopplare vilket borgar för driftsäkerhet samt enkelt utbyte då programmet finns hos de flesta grossister. Velox Frostskydd av Tak 11

12 VELOX FROSTSKYDD AV TAK VärmeKabelTeknik Installation / Anslutning Grundinstallation av anläggning med automatikskåp, uttagslådor & matningskablar utförs av behörig elinstallatör. Förläggning av stickproppsanslutna värmekablar kan sedan ske av tex. plåtslagare som är vana att utföra arbeten på höga tak och som är rätt utrustade för dessa arbeten. Anpassningar av plåtdetaljer förenklas och utbyten av eventuella skadade eller defekta delar av värmeanläggningen kan ske i samband med tak underhåll. Automatikskåp byggs för 3 9 st värmeslingor. Reglering med dubbeltermostater är relativt prisbilligt. Detta medger att ett antal mindre automatikskåp med separata reglersystem monteras på vinden förbundna till undercentral med energimätare. Denna uppbyggnad medger även en god selektivitet då givarnas placering blir i direkt anslutning till den del av taket som termostaten betjänar. System med flera mindre automatikskåp underlättar installationen då längden på anslutningskablar till uttagsboxar kan begränsas. Reglerutrustningen har en driftindikering som visar verklig funktion genom att mäta strömmen i var värmeslinga. Slingornas funktion indikeras av lampor med referensmärkning till de anslutna värmeslingorna. Värmeslingornas placering bör vara väl utmärkta på en lätt tillgänglig takplan för att ge en snabb överblick av eventuella fel vid översyn inför den kalla årstiden. Utbyte av defekt material bör underlättas genom att göra anslutningspunkt lätt tillgänglig. 12 Velox Frostskydd av Tak

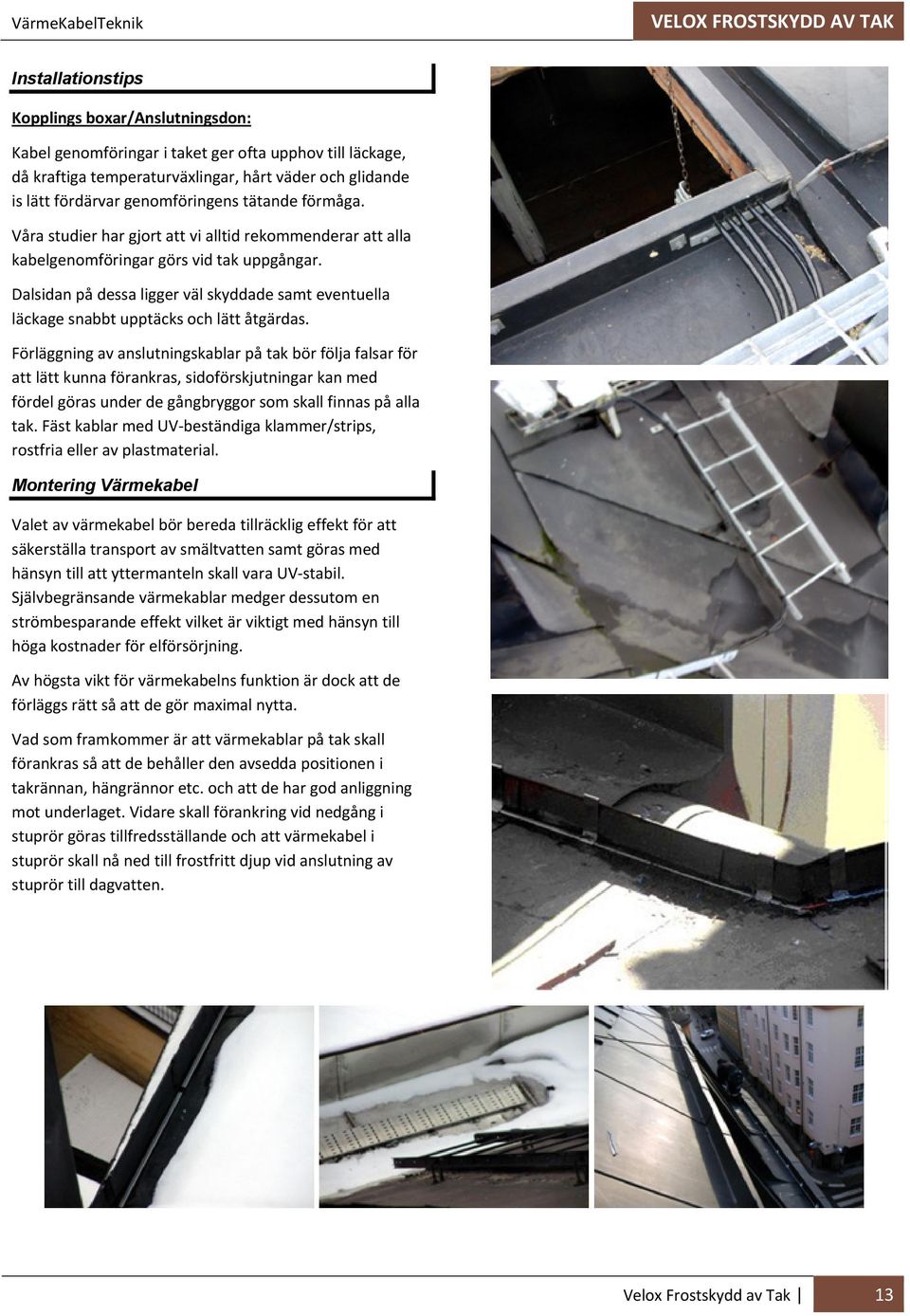

13 VärmeKabelTeknik VELOX FROSTSKYDD AV TAK Installationstips Kopplings boxar/anslutningsdon: Kabel genomföringar i taket ger ofta upphov till läckage, då kraftiga temperaturväxlingar, hårt väder och glidande is lätt fördärvar genomföringens tätande förmåga. Våra studier har gjort att vi alltid rekommenderar att alla kabelgenomföringar görs vid tak uppgångar. Dalsidan på dessa ligger väl skyddade samt eventuella läckage snabbt upptäcks och lätt åtgärdas. Förläggning av anslutningskablar på tak bör följa falsar för att lätt kunna förankras, sidoförskjutningar kan med fördel göras under de gångbryggor som skall finnas på alla tak. Fäst kablar med UV beständiga klammer/strips, rostfria eller av plastmaterial. Montering Värmekabel Valet av värmekabel bör bereda tillräcklig effekt för att säkerställa transport av smältvatten samt göras med hänsyn till att yttermanteln skall vara UV stabil. Självbegränsande värmekablar medger dessutom en strömbesparande effekt vilket är viktigt med hänsyn till höga kostnader för elförsörjning. Av högsta vikt för värmekabelns funktion är dock att de förläggs rätt så att de gör maximal nytta. Vad som framkommer är att värmekablar på tak skall förankras så att de behåller den avsedda positionen i takrännan, hängrännor etc. och att de har god anliggning mot underlaget. Vidare skall förankring vid nedgång i stuprör göras tillfredsställande och att värmekabel i stuprör skall nå ned till frostfritt djup vid anslutning av stuprör till dagvatten. Velox Frostskydd av Tak 13

14 VELOX FROSTSKYDD AV TAK VärmeKabelTeknik Utbildning Fastighetsbolag, elinstallatörer, plåtslagare, konsulter samt fastighets skötare, skall erbjudas utbildning i planering och montering av takanläggningar. Värmekabelteknik åtager sig totalentreprenad av typiska takanläggningar där vi samarbetar med plåtslagare och elinstallations företag i syfte att öka kunnande och förståelse i den problematik som finns vid installationer. Detta pågår under i samarbete med bl.a. de i PLR ingående plåtslagarna. Vi hoppas att på detta sätt kunna erbjuda kompletta lösningar, med optimalt fungerade produkter för att förebygga de brister som finns i dagens takanläggningar. Vårt mål är även att genom regelbundet underhåll av takanläggningar minimera risk för skador på människor och egendom och på detta sätt reducera kostnader för skadestånd och reparationer av byggnader. Ett förbättrat system med förenklat underhåll där man genom en knapptryckning vid automatikskåpet kan avläsa funktionen hos de värmekablar som monterats. Bör även leda till att underhåll blir utfört vart år då kostnaden för funktionskontrollen blir ringa. Underhållsarbetet kan utföras under den varma årstiden då taket är lättillgängligt vid eventuella utbyten av komponenter. Det är lätt att dimensionera: Börja med att leta rätt på en takplan eller mät ut antal meter ränna och stuprör som skall frostskyddas i vart väderstreck. För att få rätt på totalt kraftbehov: Totalt meter antal kabel x 50W ( % i reserv för startström) Fördela sedan värmekabel slingorna så att dessa täcker en sträcka mellan två stuprör, i ett stuprör eller vid korta stuprör så att en slinga täcker en taklängd + ett stuprör max 25 meter.(se skiss nedan). Detta samarbete kommer då att leda till fördelar för samtliga inblandade parter. Driftskostnaden för anläggningen blir relativt låg, du kan beräkna effekten ca. 50% av den kraftkalkyl vi gjorde längre upp på denna sida. Antal driftimmar är lite svårare att sia om, men med ett snävt spann på termostatinställningen (nära 0 C) kommer anläggningen endast att vara i drift när temperaturen ligger mellan 0 C & 3 C. 14 Velox Frostskydd av Tak

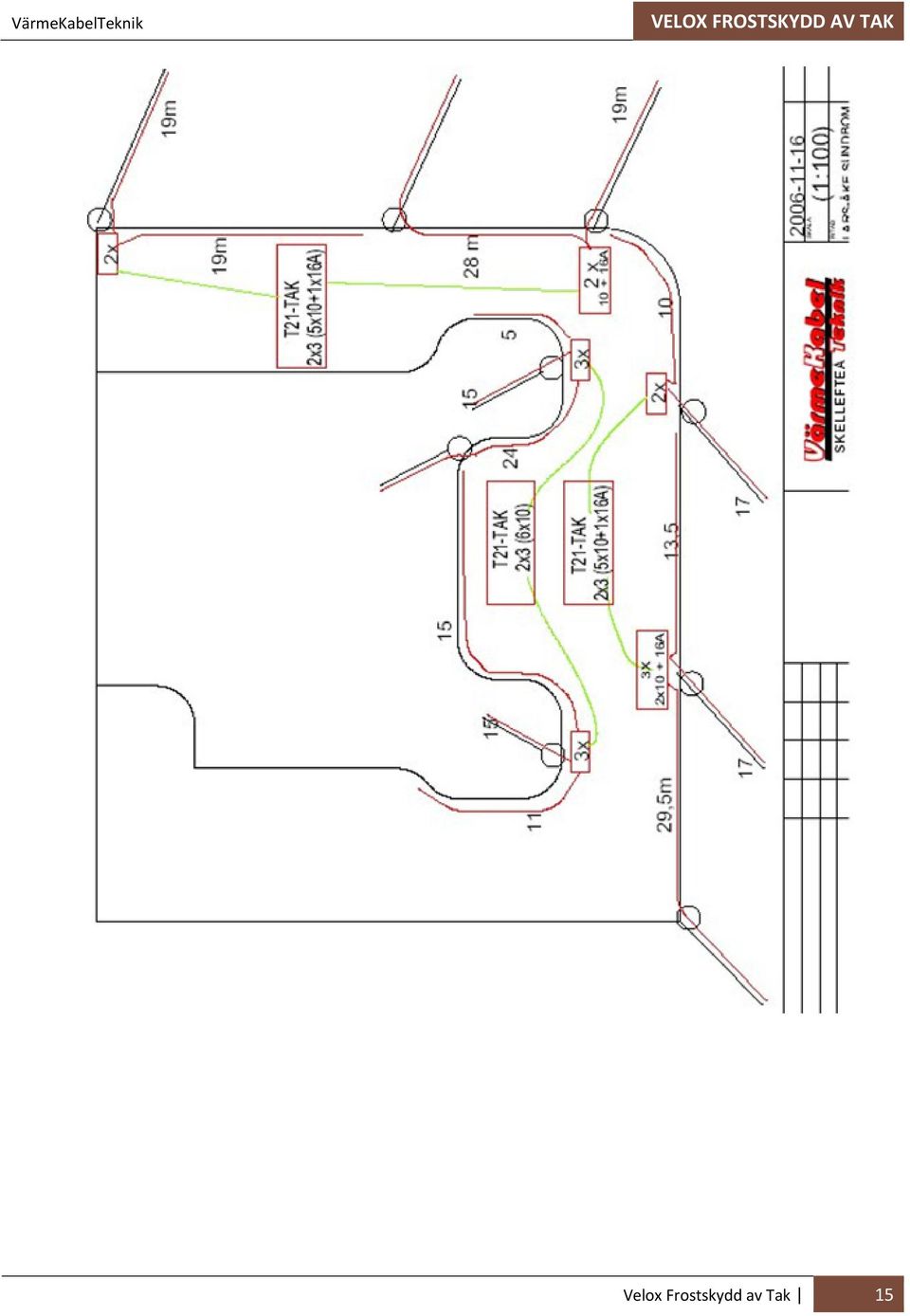

15 VärmeKabelTeknik VELOX FROSTSKYDD AV TAK Velox Frostskydd av Tak 15

16 VELOX FROSTSKYDD AV TAK VärmeKabelTeknik Notes 16 Velox Frostskydd av Tak

17 VärmeKabelTeknik VELOX FROSTSKYDD AV TAK Notes Velox Frostskydd av Tak 17

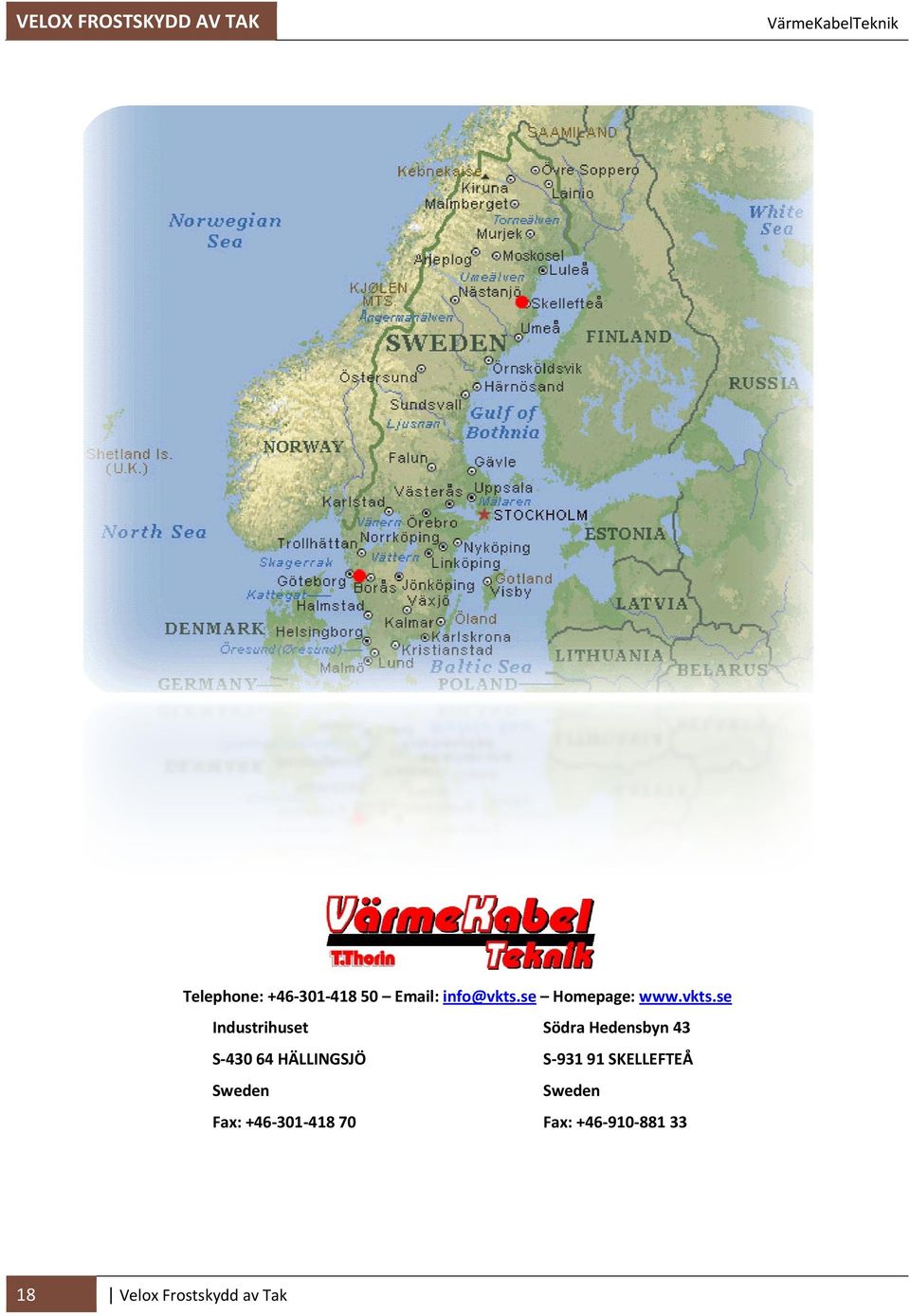

18 VELOXFROSTSKYDDAVTAK VärmeKabelTeknik Telephone: Homepage: Industrihuset SödraHedensbyn43 S 43064HÄLLINGSJÖ S 93191SKELLEFTEÅ Sweden Sweden Fax: Fax: VeloxFrostskyddavTak
