1 PRODUKTKATALOG ISOTERM VA SYSTEM - Systemlösningar - Miljö - Isoterm VA skola - Kompetenscenter och testanläggning ANVÄNDNINGSOMRÅDEN - Hus och stugområden, kommunaltekniska VA anläggningar - Infrastruktur, tunnlar, broar och väganläggningar - Värmeanläggningar - Kyl- och frysanläggningar Riktiga rör är bra för miljön

2 Isoterm AB Hedeforsvägen 9, Stenkullen Telefon Telefax E-post:

3 Produktindex Produkt Sida Användning av Isotermrör 2 Isotermrör Vatten T75, T300 och T600 med ohmsk värmekabel 4 Isotermrör TryckavloppT75, T300 och T600 med ohmsk värmekabel 5 Tillbehör Isotermrör T75, T300 och T600 6 Isotermrör T2000 med självbegränsande värmekabel 8 Tillbehör Isotermrör T Termorör 10 Isolex PEX rör 10 Tillbehör Isolex PEX rör 10 Isoterm energistyrninger 11 Isovarm Markavlopp 12 Isovarm PVC Tryck 16 Isovarm PE Tryck 17 Tillbehör Isovarm 18 Isovarm DVO 19 Isovarm Industri, Kyl och Frys 20 Isoterm Info 22 Isoterm Kompetenscentrum och VA-skola 23 Här hittar du teknisk dokumentation, FDV dokumentation, certifikat och godkännanden. För att upprätthålla en kontinuerlig produktutveckling förbehåller Isoterm AB sig rätten att ändra tekniska specifikationer utan föregående meddelande. 1

4 Bruk av ISotermrÖr ISoVarmrÖr Isotermrör för vatten levereras med grått ytterrör och ohmsk värmekabel (motståndskabel) som frostskydd i dimensionerna 32/60, 40/70, 50/90, 63/125, 75/125 samt 90/175 mm. Isotermrör består av ett innerör PE80 SDR11 PN12,5 (c=1,25) och ett ytterrör med ett isolerande luftlager, värme och kylreflekterande aluminiumfolie och värmekabel i mellan dessa. Alla Isotermrör T75, T300, T600 har ohmsk värmekabel och kopplas så att värmekabeln oavsett längd ger ca 8 W/m i driftläget (Läge 1 på brytaren) och ca 18 W/m på upptiningsläget (Läge 2 på brytaren). Detta användes på servisledningar. Gemensamhets- och huvudledningar är beskrivna på sidan 3. Som tillägg levereras nyutvecklade styrsystem som reducerar strömförbrukningen. Anläggningslängder från 15 m till 600 m per strömmatning. Aluminiumfolien runt innerröret fördelar värmen från värmekabeln effektivt runt hela röret vid upptining. Stillastående luft mellan inre och yttre röret fungerar som isolering. Tester på Teknologiska institutet visar att vid -10 o C i omfyllnadsmassan runt röret tog det 18 minuter att tina upp ett fruset rör med en effekt på 18W/m. Detta visar att elkostnaderna blir mycket små när man enbart använder el vid behov/upptining. Isotermröret tål att frysas ner och tinas upp. Isotermrör för tryckavlopp levereras med ett rödbrunt ytterrör (färg för spillvatten) och ohmsk värmekabel (motståndskabel) för frostskydd i dimensionerna 32/60, 40/70,50/90, 63/125, 75/125 samt 90/175 mm. Tryckavlopp med skärande pumpar och Isotermrör för frost-säkra lösningar i grunda schakter ger minimala ingrepp i existerande och nyplanerade hus och stug-områden med sårbar terräng längs kusten och på fjället. För kortare anläggningslängder än 15 m och provisoriska anläggningar har vi Isotermrör typ T2000 med självbegränsande värmekabel som ger t.ex. 16 W/m vid 5 o C (dim. 32/60 mm och 40/70 mm). Denna typ kabel vill vid omgivande temperatur på +30 o C fortfarande dra 10 W/m dvs. värmekabeln vill alltid dra ström när brytaren står i på-läge. Detta gäller för alla typer av självbegränsande (självreglerade) värmekabel. Avgiven effekt varierar med omgivande temperatur, men kabeln blir aldrig kall så länge brytaren/strömställaren står på. Med denna typ av rör anmodas därför också att värmekabeln endast används till upptining, eventuellt för användning under kortare tid under extrema köldperioder. Isovarm preisolerade rörsystem Isoterm producerar och levererar kompletta preisolerade rörsystem med valfritt mediarör, med eller utan frostsäkring. Dessa produkter användes för kommunaltekniska VA anläggningar samt som kommunala huvudledningar, VA ledningar i besvärliga områden där terräng och traditionell övertäckning är en utfordring. I områden där det är aktuellt med självfallsledningar för avlopp och spillvatten från hus och sommarstugor, kan man använda Isovarm förisolerade avloppsrör som levereras från 110/160 mm och uppåt i dimension. Vi har ett komplett system med förisolerade böjar, grenrör och brunnar. Isolationen är PUR skum. Normalt behövs det ej frostsäkring för dessa rör. Kan användas som skyddsrör for oisolerade rörledningar, exempelvis i samband med vägkorsningar. Utbyggnaden av infrastruktur / VA i samband med väganläggningar, tunnlar och broar är användningsområden som de senaste åren har blivit ett stort satsningsområde for Isoterm. Dessa projekt omfattar ledningar för vattendistribution, brandvatten eller överföringsledningar vid broar. Arktiska områden som Svalbard och sydpolen har utfordringar mht. frost. Isoterm har tillsammans med aktörerna i dessa områden utvecklat kompletta rörsystem för vatten och avlopp. Isoterm AB säljorganisation tillsammans med tekniska avdelningen på fabriken har lång erfarenhet inom olika VA områden och hjälper gärna till med mer information om kunden önskar detta. Se också vår hemsida: 2

5 alternativ för frostsäkring Isotermrör för servisledning Isoterm ohmsk värmekabel har 5 motståndstrådar. Dessa kopplas efter en kopplingstabell som ger en upptiningseffekt på 18 W/m och ca 8 W/m vid driftläge. Inkoppling av ström sker med hjälp av en lägesbrytare med Läge 1 för drift och Läge 2 för upptining. Dessa ohmska värmekablar har Isoterm använt i sina Isotermrör (Elvestadrör) sedan slutet av 60-talet. Vi har nu ett nytt styrsystem som reducerar strömförbrukningen på ohmsk värmekabel till ett minimum. Isotermrör för gemesamhets- och huvudledningar Vid drift på gemensamhets- och huvudledning är energibehovet ca. 3-5 W/m. Detta vid användning av riktiga omfyllnadsmassor och Isoterm energistyringar. Alla servisledningar för vatten rekommenderas i normala fall att användas utan ström. Strömmen användes med fördel endast för upptining. För servisledningar för tryckavlopp följes pumpleverantörens anvisningar. Gemensamhetsledningar styrs via termostat med kännare som slår till vid behov tillsammans med Isoterm styrsystem. Ohmsk värmekabel används vid anläggningslängder från m/strömmatning. Man kan beräkna strömförbrukningen vid både drift och upptining då det är konstant effekt/meter vid inkoppling, något som gör det väldigt enkelt att dimensionera huvudmatarkabeln för anläggningen. Isoterm styrningssystem reglerar och reducerar strömförbrukningen till ett minimum. Ledningslängder under 15 m och provisoriska anläggningar Självbegränsande (självreglerande) värmekabel består av 2 ledare med en halvledande massa mellan ledarna. Denna massa krymper samman vid kyla och utvidgar sig vid uppvärmning. Därför avger en självbegränsande värmekabel en varierande effekt i förhållande till omgivande temperatur, men den vill aldrig bli kall (=0 W/m) oansett omgivande temperatur. Inkoppling av ström sker med en av/på brytare. En självbegränsande värmekabel med effekt på t.ex. 16 W/m vid +10 o C vill vid +30 o C fortfarande avger ca.10 W/m. En självbegränsande kabel med en effekt på 10 W/m vid +5 o C vill avge ca.7,5 W/m vid +20 o C (uppmätt på metallrör). En självbegränsande värmekabel behöver också mer ström i startögonblicket, något som betyder att man måste dimensionera upp effekten på tillförelsekabeln (amperstyrkan). Man kan inte heller beräkna strömförbrukningen helt korrekt då effekten varierar. VIktIG FÖr alla ISotermrÖr med VärmekaBLar Alla värmekablar skall monteras med en 30 ma jordfelsbrytare. Alla typer av värmekablar har en naturlig läckageström. På längder över 400 m kan läckageströmmen vid speciella tillfällen överstiga jordfelsbrytarens utlösningsintervall. En jordfelbrytare kan lösa ut vid 50% av sitt max värde. Ex. 30 ma jordfelsbrytare kan lösa ut vid 15 ma. LIVSLäNGD Ohmsk värmekabel har en nästan obegränsad livslängd. Många nöjda kunder har Isotermrör från slutet av 60-talet som fortfarande är i drift. Självbegränsande (självreglerande) värmekabel har pga. den halvledande massan och dess funktion mellan de två ledarna en begränsad livslängd. Man kan inte säga hur lång livslängd, eftersom det beror på användning/ externa förhållanden. På Svalbard, har man erfarenhet av att självbegränsande värmekablar håller i 10 år. Svalbard har vissa extrema driftsförhållanden när rören oftast ligger ovanpå marken och den operativa säsongen är lång. De senaste åren har det huvudsakligen blivit levererat preisolerade VA-system med ohmsk värmekabel. 3

6 ISotermrÖr Vatten t75, t300 och t600 med frostsäkring (ohmsk) rsk Nr. typ Dim kabeltyp L L Förp. HxB Vikt Vikt Förp. Förp. [mm] Lmin-Lmax [m] [m] [cm] [kg/m] [kg] typ T75 32/60 (Blå m) x135** 0,63 149** Pall T300 32/60 (Grön m) x135** 0,66 155** Pall T600 32/60 (Brun m) x135** 0,71 165** Pall T75 32/60 (Blå m) x165** 0,63 275** Pall T300 32/60 (Grön m) x165** 0,66 287** Pall T600 32/60 (Brun m) x165** 0,71 307** Pall T75 32/60 (Blå m) x115** 0,63 788** K22 * T300 32/60 (Grön m) x115** 0,66 806** K22 * T600 32/60 (Brun m) x115** 0,71 836** K22 * T75 40/70 (Blå m) x165** 0,87 197** Pall T300 40/70 (Grön m) x165** 0,91 205** Pall T600 40/70 (Brun m) x165** 0,95 213** Pall T75 40/70 (Blå m) /115** 0,87 776** K22 * T300 40/70 (Grön m) /115** 0,91 792** K22 * T600 40/70 (Brun m) /115** 0,95 809** K22 * T75 50/90 (Blå m) x80 1, Rulle T300 50/90 (Grön m) x80 1, Rulle T600 50/90 (Brun m) x80 1, Rulle T75 63/125 (Blå m) x115 2, Rulle T300 63/125 (Grön m) x115 2, Rulle T600 63/125 (Brun m) x115 2, Rulle T75 75/125 (Blå m) x115 2, Rulle T300 75/125 (Grön m) x115 2, Rulle T600 75/125 (Brun m) x115 2, Rulle T75 90/175 (Blå m) x120 3, Rulle T300 90/175 (Grön m) x120 3, Rulle T600 90/175 (Brun m) x120 3, Rulle * Trumma K22 ** Inkl. pall eller trumma Exempel på ändkoppling med brytare för Isotermrör, 2 ändar. Röret tål frysning/upptining. Eventuella ventiler/kraner öppnas före upptining 4

7 ISotermrÖr tryckavlopp t75, t300 och t600 med frostsäkring (ohmsk) rsk Nr. typ Dim kabeltyp L Förp. HxB Vikt Vikt Förp. Förp. [mm] Lmin-Lmax [m] [m] [cm] [kg/m] [kg] typ T75 32/60 (Blå m) x135** 0,63 149** Pall T300 32/60 (Grön m) x135** 0,66 155** Pall T75 32/60 (Blå m) x165** 0,63 275** Pall T300 32/60 (Grön m) x165** 0,66 287** Pall T75 40/70 (Blå m) x165** 0,87 197** Pall T300 40/70 (Grön m) x165** 0,91 205** Pall T600 40/70 (Brun m) x165** 0,95 213** Pall T75 40/70 (Blå m) /115** 0,87 776** K22 * T300 40/70 (Grön m) /115** 0,91 792** K22 * T600 40/70 (Brun m) /115** 0,95 809** K22 * T75 50/90 (Blå m) x80 1, Rulle T300 50/90 (Grön m) x80 1, Rulle T600 50/90 (Brun m) x80 1, Rulle T75 63/125 (Blå m) x115 2, Rulle T300 63/125 (Grön m) x115 2, Rulle T600 63/125 (Brun m) x115 2, Rulle T75 75/125 (Blå m) x115 2, Rulle T300 75/125 (Grön m) x115 2, Rulle T600 75/125 (Brun m) x115 2, Rulle T75 90/175 (Blå m) x120 3, Rulle T300 90/175 (Grön m) x120 3, Rulle T600 90/175 (Brun m) x120 3, Rulle * Trumma K22 ** Inkl. pall eller trumma Exempel på ändkoppling med brytare för Isotermrör, 2 ändar. Ändeavslutningar måste alltid krympas mellan inre och yttre rör 5

8 tillbehör ISotermrÖr t75, t300 och t600 med frostsäkring (ohmsk) ändkoppling rsk Nr. Dim Specifikation Brytare anl. längder Förp. typ [mm] [m] /60, 40/70 2 ändar med brytare CA Kartong/ask /60, 40/70 2 ändar med brytare C Kartong/ask /60, 40/70 2 ändar med brytare C Kartong/ask /90, 63/125, 75/125 2 ändar med brytare CA Kartong/ask /90, 63/125, 75/125 2 ändar med brytare C Kartong/ask /90, 63/125, 75/125 2 ändar med brytare C Kartong/ask /175 2 ändar med brytare CA Kartong/ask /175 2 ändar med brytare C Kartong/ask /175 2 ändar med brytare C Kartong/ask /60, 40/70 2 ändar utan brytare /90, 63/125, 75/125 2 ändar utan brytare /175 2 ändar utan brytare /60, 40/70 1 ände med brytare CA Kartong/ask, /90, 63/125, 75/125 1 ände med brytare CA Kartong/ask /175 1 ände med brytare CA Kartong/ask /60, 40/70 1 ände utan brytare Kartong/ask /90, 63/125, 75/125 1 ände utan brytare Kartong/ask /175 1 ände utan brytare Kartong/ask Brytare art. Nr. Specifikation typ anl. längder Förp. type [m] Brytar Drift/tining 25A CA Ask Brytar Drift/tining 50A C Ask Brytar Drift/tining 63A C Ask Brytar Drift/tining 20A CA Ask för montage i skåp. DIN skena Signallampe 110/230V Röd Ask for CA10 brytare DIN skena för montage i skåp. 6

9 tillbehör ISotermrÖr t75, t300 och t600 med frostsäkring (ohmsk) Skarvsats rsk Nr. Dim [mm] typ Förp. typ /60, 40/70 Rak skarv Kartong/ask /90, 63/125, 75/125 Rak skarv Kartong/ask /175 Rak skarv Kartong/ask /60, 40/70 Reparationsskarv Kartong/ask /90, 63/125, 75/125 Reparationsskarv Kartong/ask /175 Reparationsskarv Kartong/ask /60, 40/70 Universalskarv Kartong/ask /90, 63/125, 75/125 Universalskarv Kartong/ask /175 Universalskarv Kartong/ask /60, 40/70 Grenrörskarv Kartong/ask /90, 63/125, 75/125 Grenrörskarv Kartong/ask /175 Grenrörskarv Kartong/ask /60, 40/70 Skarv för markventil Kartong/ask /90, 63/125, 75/125 Skarv för markventil Kartong/ask /60, 40/70 Skarv för markventil Kartong/ask med backventil Kopplingsdosa med gel och elpåse Påse för skarving av värmekabel Brunn för avgrening Isotermrör vatten eller tryckavlopp Samlingsbrunnen är avsedd för avgreningar för vatten eller tryckavlopp. brunnarna levereras med eller utan beslag. Isoterm skräddarsyr brunnar och innehåll efter behov. Exsempel på samlingsbrunn med vatten och 5 avgreningar Exsempel på samlingsbrunn med tryckavlopp och 5 avgreningar. 7

10 ISotermrÖr t2000 med självbegränsande värmekabel rsk Nr. typ Dim kabeltyp [W/m]/ L Förp. HxB Vikt Vikt Förp. Förp. [mm] Lmin-Lmax [m] [m] [cm] [kg/m] [kg] typ T /60 16 / x135** 0,66 155** Pall T /60 16 / x115** 0,66 806** K22* T /70 16 / x165** 0,91 205** Pall T /90 25 / x80 1, Rulle T / / x115 2, Rulle * Trumma ** Inkl. pall eller trumma tillbehör ISotermrÖr t2000 med självbegränsande värmekabel ändkoppling rsk Nr. Dim Specifikation Brytare Förp. [mm] typ /60-40/70 2 ändar med brytare RS16 Kartong/ask /90-63/125 2 ändar med brytare C26 Kartong/ask /60-40/70 2 ändar utan brytare Kartong/ask /90-63/125 2 ändar utan brytare Kartong/ask /60-40/70 1 ände med brytare RS16 Kartong/ask /90-63/125 1 ände med brytare C26 Kartong/ask /60-40/70 1 ände utan brytare Kartong/ask /90-63/125 1 ände utan brytare Kartong/ask Exempel på ändkoppling med brytare för Isotermrör T2000, 2 ändar. Röret tål frysning/upptining. Eventuella ventiler/kraner öppnas före upptining 8

11 tillbehör ISotermrÖr t2000 med självbegränsande värmekabel Skarvsats rsk Nr. Dim typ Förp. [mm] typ /60-40/70 Rak skarv Kartong/ask /90-63/125 Rak skarv Kartong/ask /60-40/70 Reparationsskarv Kartong/ask /90-63/125 Reparationsskarv Kartong/ask /60-40/70 Universalskarv Kartong/ask /90-63/125 Universalskarv Kartong/ask /60-40/70 Grenrörskarv Kartong/ask /90-63/125 Grenrörskarv Kartong/ask /60-40/70 Skarv för markventil Kartong/ask /90-63/125 Skarv för markventil Kartong/ask /60-40/70 Skarv för markventil Kartong/ask med backventil Kopplingsdosa Påse med gel och elpåse för skarving av värmekabel VIktIGt om SkyDDSLock Isotermrör t75 (15-75 m) rekommenderad restlängd pr. rulle = 30 m Isotermrör t300 ( m) rekommenderad restlängd pr. rulle = 80 m Isotermrør t600 ( m) Isotermrör t2000 Viktigt! Sätt på skyddslock i bägge ändar efter kapning, och låt dessa sitta kvar till inkoppling på anläggningen sker. 9

12 termorör med självbegränsande värmekabel och monterad stickkontakt rsk Nr. typ Dim kabel L Förp. HxB Vikt Förp. Förp. [mm] typ [W/m] [m] [cm] [kg] typ Termorör 20/ x15 6,0 Ring Termorör 20/ x20 9,5 Ring Termorör 20/ x25 17,0 Ring Termorör 20/ x30 25,0 Ring ISoLexrÖr Pex med självbegränsande värmekabel rsk Nr. typ Dim kabeltyp [W/m]/ L Förp. HxB Vikt Vikt Förp. Förp. [mm] Lmin-Lmax [m] [m] [cm] [kg/m] [kg] typ Isolex 15/45 10 / x50 0,3 30 Rulle Isolex 15x15/60 10 / x50 0,6 60 Rulle Twin ändkoppling Isolexrör rsk nr. Dim [mm] typ Specifikation Brytare Förp. typ /45 Ändkoppling 2 ändar RS16 Kartong/ask x15/60 Ändkoppling 2 ändar RS16 Kartong/ask 10

13 Isoterm Energistyrningar Isoterm Energistyrningar styr och reducerar energiförbrukningen och kan monteras direkt på vägg eller i säkringsskåp på DIN skena. Styrsystemet kan användas på 1 eller 2 rörledningar. - T1S 25A = För 1 rörledning ( meter). - T2S 25A = För 2 rörledningar ( meter). - T1S 63A = För 1 rörledning ( meter). - T2S 63A = För 2 rörledningar ( meter). Rörledningarna kan styras oberoende av varandra. Styrsystemet levereras med en fabriksinställning på 50% effektförbrukning ( 4 W/M ). Värmekabeln ger i driftsläge en effekt på 8 W/M. Nödvändig driftstid och vilotid måste anpassas för varje specifikt område. Styrningssystemet kommer att starta med en arbetsperiod på inställt tid och därefter gå in i viloläge med inställd tid. (Timer). Termostaten levereras med givare. Givaren läggs intill röret i marken och termostaten programeras och anpassas för anläggningen av aktoriserad elektriker. ISoterm energistyrning SmartreG SmartReg är ett nytt Styrsystem för Isotermrör. Systemet används till huvudledningar på större områden. Med detta system tar Isoterm ytterligare kliv framåt i utvecklingen av miljövänliga och frostsäkra rörsystem för vatten och avlopp till hus och stugområden. SmartReg är utvecklat efter tester utförda på vårat testcenter som består av 1500 meter Isotermrör som ligger på olika förläggningsdjup och med olika omfyllnadsmassor på fabriken i Ringebu. SmartReg är ett framtida energibesparande system med automatisk styrning och med möjligheter att fjärrstyras. Styrsystemet anpassas för varje enskilt område utefter ledningsägarens önskemål. Energisparläget på SmartReg har ett energibehov av 2-4 W/m. Under en vinter kan detta reducera driftskostnaderna med upp till 50% om man gämför med traditionell styrning. Hur mycket driftskostnaderna kan reduseras kommer variera från område till område. Styrsystemet avgör själv rätt energiläge utifrån temperatur i mark och luft, och energibehovet kommer automatiskt regleras utifrån valda inställningar. SmartReg har en integrerad internet lösning, så att man kan övervaka systemet från sin dator. Sjusteringar av temperaturvärden kan fjärrstyras via dator. Om så önskas kan systemet sättas i manuell drift, och styras som dagens Isotermbrytare. Ta gärna kontakt med någon av våra säljare för ytterligare information. 11

14 ISoVarm markavlopp - allmänt Alla rör och delar levereras med expansionspackning och krympslang, som utgör muffskarv. Böj: Grenrör: Vid beställning måste riktningsförändring (horisontell eller vertikal) anges för rätt placering av tomrör. Alla böjar på lager är för horisontell riktningsförändring. Alla grenrör på lager levereras med genomgående tomrör i huvudlöpet. Grenrör med reducerat avstick kan levereras på förfrågan, annars användes en kortreduktion. användningsområden Grunda schakter Servisledningar Vägkorsningar / broar temporära anläggningar Barackanläggningar takavvattning / ventilering över tak andra rör och delar levereras på förfrågan. ISoVarm rör markavlopp rsk Nr. typ Dim Specifikation material L Vikt [mm] [m] [kg/m] Isovarm Rör 110/160 utan tomrör PP SN8 6 3, Isovarm Rör 110/200 med tomrör PP SN8 6 5, Isovarm Rör 160/250 med tomrör PP SN8 6 8, Isovarm Rör 200/315 med tomrör PP SN8 6 11, Isovarm Rör 250/355 med tomrör PVC SN8 6 16,5 andra rör och delar levereras på förfrågan. Isovarmrör med muff och slätända skarvas med krympslang och expansionspackning. 12

15 ISoVarm kort böj markavlopp rsk Nr. typ Dim Specifikation material Vikt [mm] [kg] Isovarm Kort böj 110/ utan tomrör PP 0, Isovarm Kort böj 110/ utan tomrör PP 0, Isovarm Kort böj 110/ utan tomrör PP 0, Isovarm Kort böj 110/160 88,5 utan tomrör PP 1, Isovarm Kort böj 110/ med tomrör PP 0, Isovarm Kort böj 110/ med tomrör PP 1, Isovarm Kort böj 110/ med tomrör PP 2, Isovarm Kort böj 110/200 88,5 med tomrör PP 3, Isovarm Kort böj 160/ med tomrör PP 2, Isovarm Kort böj 160/ med tomrör PP 1, Isovarm Kort böj 160/ med tomrör PP 5,0 andra rör och delar levereras på förfrågan. ISoVarm Lång böj markavlopp rsk Nr. typ Dim Specifikation. material Vikt [mm] [kg] Isovarm Lång böj 110/ med tomrör PVC/PP 3, Isovarm Lång böj 110/ med tomrör PVC/PP 3, Isovarm Lång böj 110/ med tomrör PVC/PP 4, Isovarm Lång böj 160/ med tomrör PVC/PP 8, Isovarm Lång böj 160/ med tomrör PVC/PP 8, Isovarm Lång böj 160/ med tomrör PVC/PP 10, Isovarm Lång böj 200/ med tomrör PVC 14, Isovarm Lång böj 200/ med tomrör PVC 14, Isovarm Lång böj 200/ med tomrör PVC 19, Isovarm Lång böj 250/ med tomrör PVC 24, Isovarm Lång böj 250/ med tomrör PVC 23, Isovarm Lång böj 250/ med tomrör PVC 26,5 andra rör och delar levereras på förfrågan. 13

16 ISoVarm Dubbelmuff markavlopp rsk Nr. typ Dim Specifikation material Vikt [mm] [kg] Isovarm Dubbelmuff 110/160 utan tomrör PP 0, Isovarm Dubbelmuff 110/200 med tomrör PP 1, Isovarm Dubbelmuff 160/250 med tomrör PP 2, Isovarm Dubbelmuff 200/315 med tomrör PP 3, Isovarm Dubbelmuff 250/355 med tomrör PP 4,5 andra rör och delar levereras på förfrågan. ISoVarm Grenrör markavlopp rsk Nr. typ Dim Specifikation material Vikt [mm] [kg] Grenrör / utan tomrör PP 5, Grenrör / med tomrör PP 6, Grenrör / med tomrör PP 11, Grenrör / med tomrör PP 15, Grenrör / med tomrör PP/PVC 23,5 andra rör och delar levereras på förfrågan. Isovarm 110/160 PP Markavlopp Kompletta förisolerade avloppssystem. Tillsammans med Isotermrör 32/60 mm för vatten det bästa valet för frostsäkra servisledningar. 14

17 ISoVarm Spol/rensbrunn markavlopp rsk Nr. typ Dim Stigarrör Specifikation material Vikt [mm] [mm] [kg] Isovarm Spol/Rensbrunn 110/ med tomrör PP 6, Isovarm Spol/Rensbrunn 160/ med tomrör PP 15, Isovarm Spol/Rensbrunn 200/ med tomrör PP 15,5 För Spol/Rensbrunn med 200 mm stigarrör användes Isovarm 200/315 mm som stigarrör Isovarm Spol/Rensbrunn 110/ med tomrör PP 3,8 För Spol/Rensbrunn med 110 mm stigarrör användes Isovarm 110/200 eller 110/160 mm som stigarrör. ISoVarm tillsynsbrunn markavlopp rsk Nr. typ Dim Specifikation material Vikt [mm] [kg] Isovarm Tillsynsbrunn 110/200 med tomrör PP 19,5 dubbelavgrenad 45 o Isovarm Tillsynsbrunn 160/250 med tomrör PP 25,5 dubbelavgrenad 45 o Isovarm Tillsynsbrunn 160/250 med tomrör PP 14,5 genomlopp (rakt) Isovarm Stigarrör 400/500 fri längd PP 21,5* Isovarm Stigarrör 400/500 L = 1,2 m PP 25,8 Alla brunnar är för 400 mm stigarrör. Förisolerade brunnar levereras med isolerade lock. För 110/160 mm markavlopp utan tomrör levereras brunnar som 110/200 mm med tomrör. Andra brunnar levereras på förfrågan, annars måste det användas övergånger. * kg/m Isovarm Teleskoprör 250/315 Med ram och packning 34,5 för 400 mm stigarör PP/Gjutjärn Tillsynsbetäckning Ø315 Lock för Isovarm teleskoprör 13 körbar 40 ton Gjutjärn 15

18 ISoVarm rör PVc tryck Alla rör och delar levereras med expansionspackning och krympslang, som utgör muffskarv. Böj: Vid beställning måste riktningsförändring (horisontell eller vertikal) anges för rätt placering av tomrör. Alla böjar på lager är för horisontell riktningsförändring. andra rör och delar levereras på förfrågan. ISoVarm rör PVc tryck rsk Nr. typ Dim Specifikation material L Vikt [mm] [m] [kg/m] Isovarm Rör 110/200 med tomrör PN12,5 SDR21 6 6, Isovarm Rör 160/250 med tomrör PN12,5 SDR , Isovarm Rör 225/355 med tomrör PN12,5 SDR , Isovarm Rör 280/400 med tomrör PN12,5 SDR ,8 andra rör och delar levereras på förfrågan. ISoVarm Lång böj PVc tryck rsk Nr. typ Dim Specifikation material Vikt [mm] [kg] Isovarm Lång böj 110/ med tomrör PN12,5 SDR21 4, Isovarm Lång böj 110/ med tomrör PN12,5 SDR21 4, Isovarm Lång böj 110/ med tomrör PN12,5 SDR21 4, Isovarm Lång böj 110/ med tomrör PN12,5 SDR21 4, Isovarm Lång böj 160/ med tomrör PN12,5 SDR21 9, Isovarm Lång böj 160/ med tomrör PN12,5 SDR21 9, Isovarm Lång böj 160/ med tomrör PN12,5 SDR21 9, Isovarm Lång böj 160/ med tomrör PN12,5 SDR21 12,0 andra rör och delar levereras på förfrågan. ISoVarm t-rör med tomrör för PVc tryck PN12,5 SDr21 rsk Nr. typ Dim Specifikation material Vikt [mm] [kg] Isovarm T-rör 110/ mm avstick Gjutjärn 12, Isovarm T-rör 160/ mm avstick Gjutjärn 22, Isovarm T-rör 110/ mm avstick Gjutjärn 12, Isovarm T-rör 160/ mm avstick Gjutjärn 23, Isovarm T-rör 110/ mm avstick * Gjutjärn 15, Isovarm T-rör 160/ mm avstick * Gjutjärn 27, Isovarm T-rör 110/ mm avstick * Gjutjärn 16, Isovarm T-rör 160/ mm avstick * Gjutjärn 28,0 * och markventil andra rör och delar levereras på förfrågan. 16

19 ISoVarm Pe tryck- allmänt Alla rör levereras i 6 alternativt 12 meters längder. Pr. svetsskarv måste det beräknas 1 st. rak skarvsats samt ev. rak skarvsats för tomrör i tillägg för efterisolering av skarvområdet. andra rör och delar levereras på förfrågan. ISoVarm rör Pe tryck ISoVarm Böj Pe tryck rsk Nr. typ Dim Specifikation material L Vikt [mm] [m] [kg/m] Isovarm Rör 110/200 med tomrör PE100 PN10 SDR17* 6 6, Isovarm Rör 160/250 med tomrör PE100 PN10 SDR17* 6 10, Isovarm Rör 200/315 med tomrör PE100 PN10 SDR17* 6 14, Isovarm Rör 250/355 med tomrör PE100 PN10 SDR17* 6 20, Isovarm Rör 110/200 med tomrör PE100 PN10 SDR17* 12 6, Isovarm Rör 160/250 med tomrör PE100 PN10 SDR17* 12 10, Isovarm Rör 200/315 med tomrör PE100 PN10 SDR17* 12 14, Isovarm Rör 250/355 med tomrör PE100 PN10 SDR17* 12 20, Isovarm Rör 110/200 med tomrör PE100 PN16 SDR11* 6 7, Isovarm Rör 160/250 med tomrör PE100 PN16 SDR11* 6 12, Isovarm Rör 200/315 med tomrör PE100 PN16 SDR11* 6 18, Isovarm Rör 250/355 med tomrör PE100 PN16 SDR11* 6 25, Isovarm Rör 110/200 med tomrör PE100 PN16 SDR11* 12 7, Isovarm Rör 160/250 med tomrör PE100 PN16 SDR11* 12 12, Isovarm Rör 200/315 med tomrör PE100 PN16 SDR11* 12 18, Isovarm Rör 250/355 med tomrör PE100 PN16 SDR11* 12 25,6 andra rör och delar levereras på förfrågan. rsk Nr. typ Dim Specifikation material Vikt [mm] [kg] Isovarm Böj 110/ med tomrör PE100 PN16 SDR11* 7, Isovarm Böj 110/ med tomrör PE100 PN16 SDR11* 7, Isovarm Böj 110/ med tomrör PE100 PN16 SDR11* 7, Isovarm Böj 110/ med tomrör PE100 PN16 SDR11* 7, Isovarm Böj 160/ med tomrör PE100 PN16 SDR11* 12, Isovarm Böj 160/ med tomrör PE100 PN16 SDR11* 12, Isovarm Böj 160/ med tomrör PE100 PN16 SDR11* 14, Isovarm Böj 160/ med tomrör PE100 PN16 SDR11* 14,9 * c=1,25 andra rör och delar levereras på förfrågan. 17

20 ISoVarm t-rör Pe tryck ISoVarm rak skarv rsk Nr. typ Dim Specifikation material Vikt [mm] [kg] Isovarm T-rör 110/200 med 32 mm avgrening PE100 PN16 SDR11* 7, Isovarm T-rör 110/200 med 63 mm avgrening PE100 PN16 SDR11* 8, Isovarm T-rör 160/250 med 63 mm avgrening PE100 PN16 SDR11* 13,8 * c=1,25 andra rör och delar levereras på förfrågan. rsk Nr. typ Specifikation Isovarm Rak skarv Skarvsats för 200 mm mantel Isovarm Rak skarv Skarvsats för 250 mm mantel Isovarm Rak skarv Skarvsats för 315 mm mantel Isovarm Rak skarv Skarvsats för 355 mm mantel Isovarm Rak skarv för Ø20 mm tomrör ISoVarm ändskydd rsk Nr. typ Specifikation Krympslang TPSM 170/110 För 160 mm mantel (Markavlopp) Ändskydd DHEC-2600 För 200 mm mantel Ändskydd DHEC-2700 För 250 mm mantel Ändskydd DHEC-2800 För 315 mm mantel Ändskydd DHEC-2900 För 355 mm mantel Ändskydd DHEC-3000 För 400 mm mantel olika elektriska tillbehör rsk Nr. typ Specifikation Isoterm ohmsk värmekabel T75 Blå Isoterm ohmsk värmekabel T300 Grön Isoterm ohmsk värmekabel T600 Brun Analog termostat för vägg, 2300 W med anläggningsgivare, -10/+50 C Analog termostat för skåp, 3600 W med anläggningsgivare, -10/+10 C Anläggningsgivare för termostat 10 m givarledning Elanslutningssats för ändkoppling ohmsk värmekabel T75, T300, T600 (Elpåse) På förfrågan kan det levereras digitala termostater med PT100 givare. Dessa användes på gemensams- och huvudledningar. 18

21 ISoVarm DVo Isolerade dagvattenrör Isovarm DVO rör är ett isolerat dubbelväggigt dagvattenrör. Dessa rör är speciellt framtagna för områden med mycket översvämningar och där grävning på frostfritt djup är en utmaning. Rören är isolerade med ett miljövänlig polyuretan skum, och mantelrör av PE. Rörets robusta konstruktion gör att det är ett perfekt val när röret skall ligga grunt. Rören skarvas med muff / Spettsända med expansionspackning och Krympstrumpa. Isovarm DVO kan levereras med tomrör för värmekabel. Isovarm DVO leveres som rör och tillhörande delar. Rören levereras från dimension DN200/315 till DN800/1200. Alla rör och delar levereras inklusive expansionspackning och krympstrumpa, detta utgör skarven. Andra dimensioner levereras på förfrågan. 19

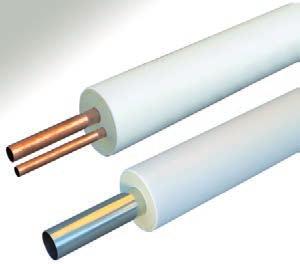

22 ISoVarm Industri Isovarmrör används för uppvärmning, kyl/frysanläggningar, vatten/avlopp och transport av olika medier med olika konsistens. Isovarmrör är lämplig för flera typer av anläggingar såsom, livsmedel-, fiske-, cellulosaindustri, petrokemisk industri, läkemedelsindustri och avfallsdepå. Förisolerade rör ger många fördelar: Bra isolering ingen kondensation eller isbildning låga värmeförluster. Utvändig fastspänning inga köld-/värmebryggor. Bra korrosionsskydd. Tät PE-mantel i svart eller vit färg. Enkel rengöring och hygienisk. Stor styvhet och styrka. Kemikalie- och UV-resistenta mantelrör. Låga underhållskostnader. mediarör: Mediarör väljs utifrån rörets användning/kundkrav och kan vara av kolstål, rostfritt stål, koppar eller plast (PE, PP, PVC, ABS). Kylinstallationer hos Ica. Dimensioner: mm på mediaröret. Kan levereras med aktuella materialcertifikat. Längder: Standard rörlängder 3 12 meter. Kan levereras med tomrör för värmekabel. Skyddslock i båda ändar. Isolering: Miljövänligt Polyuretan skum. Temperaturområde från o C som standard. Nominell vikt från ca kg/m 3. yttermantel: Dimensioner: mm. Isovarm med rostfritt rör och vit yttermantel. kaprör Rör för kapning, enklare avisolering ute på anläggningen. Förpackning Rör med vit mantel levereras förpackad med plastfilm. Isoterm levererar även kompletta system för efterisolering av skarvar, böjar och T-rör. Vår tekniska avdelning kan hjälpa dig att beräkna klammeravstånd, klammerbredd och värmeförluster. Isovarm med kolstål och svart yttermantel. 20

23 användningsområden: Kyl- och frysanläggningar med DX lösning (direkt expansion) och anläggningar med indirekta lösning. Livsmedelsindustri (kyl/frysanläggningar, transport av olja, fett, choklad etc.). Fiskindustri (kyl/frysanläggningar). Cellulosaindustri (kylanläggningar, värmeanläggningar, och vatten/avloppsledninger, etc.). Petrokemisk industri (vatten/avloppsledningar, transport av olika medier). l läkemedelsindustrin (transport av destillerat vatten med krav på bibehållande av temperatur). Avfallsdepå (transport av olika medier med olika konsistens). Industriinstallation vid Hennig Olsen AS ISoVarm kyl / Frys Indirekt kylning Dubbla CU-rör. Levereras i flera kombinationer. Thermo-Click som efterisolering. Enklare och snabbare montering på anläggningar. Självbärande, längre avstånd för upphängning. Fastspänning direkt på manteln, inga köldbryggor och därmed ingen reduktion i isoleringsvärden. Kaprör för enklare avisolering på anläggningen/vid installation. 21

24 om ISoterm kompetens Isoterm har i dag kompetens inom VVS, VA, fjärrvärme och kyl/frys segmenten. I vår organisation har vi ingenjörer med lång erfarenhet som kan bistå rådgivare, ingenjörer/konsulter, byggherrar eller andra kunder som behöver information om våra produkter. Detta tillsammans med dokumentation från Sintef AS och andra tillsynsmyndigheter gör det enklare för dig som kund att välja våra rörsystem. Tester finns som visar vilka krav på övertäckning av rören som behövs i olika sammanhang. Frysning och upptiningstester samt strömförbrukning kan dokumenteras vid förfrågan. Vår tekniska avdelning kan vara behjälplig med att beräkna isolationstjocklek på rören, klammerbredd och klammeravstånd vid upphängning, värmeförluster, uppstart av anläggningar samt att vara behjälpliga med val av typ av medierör i olika sammanhang. All produktion sker i våra lokaler på Ringebu i Gudbrandsdalen, Norge. Företagets vision och målsättning är att vidareutveckla detta så att Isoterm skall stärka sin position på den nordiska marknaden. Vår försäljningsorganisation har lång erfarenhet och stor kompetens inom de områden vi representerar. Isoterm AS har i över 40 år varit en av nordens ledande producenter och leverantörer av tekniska rörsystem. med FokuS På miljö Isoterm AS har i mer än 40 år jobbat med utveckling av frostsäkra och miljövänliga rörsystem för vatten och avlopp till hus och stugområden.detta tillsammans med nyutvecklat energisystem för frostsäkring gör Isoterm till Nordens mest moderna och innovativa VA leverantör. Lösningarna ger små ingrep i naturen och tar vara på existerande områden och sårbar natur. Isotermrör med ohmsk frostsäkring är en direkt vidareutveckling av det kända Elvestadröret och kan också levereras med rödbrunt ytterrör för tryckavlopp. Det blir mer och mer aktuellt att dra fram vatten och avlopp i existerande hus och sommarstugområden. Isoterm AB har specialiserat sig på produkter för sådana uppdrag. Flexibla Isotermrör för vatten och tryckavlopp med värmekabel samt förisolerade Isovarm avloppsrör är den rätta lösningen i sådana områden. Rören lägges med lätthet i terrängen och man kan i många fall helt undgå grävning och sprängning. Detta sätt skonar miljön och man slipper oåterkalleliga skador i känslig natur. Detta vill även medföra en värdeökning på stugor och tomter. Nya områden kan regleras på ett miljövänligt och ekonomiskt sätt. Broschyrer, montageanvisningar, teknisk information och FDV dokumentation finns på: 22

25 om ISoterm ISoterm kompetenscenter och Va-SkoLa Isoterm har i mer än 40 år jobbat med utveckling av frostsäkra och miljövänliga VA system för hus- och stugområden. Lösningarna innebär små ingrep i naturen och tar vara på existerande områden och känslig natur. Detta tillsammans med nyutvecklat energisystem för frostsäkring gör Isoterm till Nordens ledande producent och leverantör av frostsäkra VA-lösningar. Isoterm har idag en modern organisation med hög kompetans inom våra fackområden. Hösten 2011 öppnade Isoterm AS sitt nybyggda kompetenscenter som kommer att ge oss ännu mera kompetens, kunskap, erfarenhet och dokumentation om våra produkter och lösningar. Anläggningen består av 1500 m vatten och tryckavloppsrör med tillhörande brunnar, pumpar och delar i området runt fabriken i Ringebu Kommun. Genom mätningar och tester bidrar till en unik dokumentation som kan vara ett stöd att vägleda Våra kunder för att välja rätt VA lösning för Sitt område. Kompetenscentret och Isoterm VA skola användes av våra kunder. 23

26 Erfarenheter så långt visar att det är flera faktorer som spelar in för att få ett driftssäkert och bra utbyggd VA anläggning, speciellt i förhållande till grunda förlagda VA system och driften av dessa. Viktiga faktorer vi önskar få ut mera av är Värmeförlustsberäkningar Driftsförhållande ifht temperatur, omfyllnadsmassor och djup på schakten Driftserfarenhet ifht energiförbrukning och frostsäkring Energibehov vid olika schaktdjup och omfyllnadsmassor Driftstimmar på VA anläggningen ifht frostsäkring och driftssituasion Drift och användning av energistyrningar Produktutvecklingen framöver kommer att baseras på de erfarenheter Vi får, speciellt med tanke på Isotermrör sortimentet och energisystem för frostsäkring. Alla mätningar och resultat registreras och kommer så småningom att systematiseras och spridas till de kunder som önskar det. Denna kompetens och erfarenhet kommer att vara av stor betydelse för framtida lösningar av frostsäkra VA-system i Norden. Försäkringsbranschen kommer också så småningom att ta del av Våra kunskaper när det gäller frostskydd av VA-ledningar och driftsförhållande kring detta. Frusna vattenledningar orsakar skador och utfordringar i perioder där förhållandena påverkar frostutsatta rörledningar. Vintrar med frostproblematik kommer de flesta av oss också uppleva i framtiden och för att förbereda och tänka på dessa situationer i förväg kan spara många kommuner och privata hus/stugägare onödiga kostnader. Isotermrör med frostsäkring kan vid de flesta tillfällen lösa utfordringar med frost i vattenledningar och detta till en låg investering. Speciellt viktigt är användningen av rätt omfyllnadsmassor och driften av frostsäkringsanläggningen som med Isoterm energistyrningar reducerar driftskostnaderna betydligt. Det är också viktig att använda rätt frostsäkring och energistyrningar ifht projektering av VA anläggningen där projektering i tidig fas i projektet kan medföra goda lösningar och reducera kostnaderna. VK tät TETT tank TANK SPV KRAN 1 KRAN 2 KRAN 3 VK VK SPV VK SPV Perspektiv Scale 1:1000 VK SPV VK Isoterms testanläggning på Ringebu 24

27 ISOTERM VA SKOLA I samband med Isoterm kompetenscenter öppnade Isoterm också sin nya VA skola Här kan du som vår kund få en introduktion och utbildning i användningen av Isoterm VA-system. Det läggs stor vikt på en teoretisk- och praktisk genomgång av produkterna och lösningar baserat på lång erfarenhet och kunskap genom flera år samt praktiska övningar som deltagarna får genomföra med våra produkter. VA skolan kan anpassas till både små och stora grupper efter kundens önskemål av utbildning. Flexibilitet i egna lokaler gör att vi kan sy samman ett professionellt och spännande program för både grossister, kommuner, entreprenörer, rörläggare, konsulter och icke minst försäkringsbranschen som alla kommer ha nytta av detta. Isoterms säljorganisation jobbar dagligen mot våra kunder på marknaden och kan förmedla kontakt för dom som önskar uppdatera sig och genomgå en utbildning i Isoterm VA system. VA skola och projektmöte med konsulter, entreprenör och leverantör Genomgång av produkter och Isoterm systemlösninger VA. Diskussioner, projektering och genomgång av Isoterm frostsäkringssystem. Detaljer runt Isoterm värmekablar och utförande av elektriska kopplingar. Praktiska övningar i samband med Isotermrör och monteringsanvisningar. Nöjd kund efter utförd praktisk test av krympning/ ändeavslutning på Isotermrör.

28 I mitten av 60 talet utvecklade Sverre Elvestad en idé om frostfria vattenrör baserad på användning av värmekabel mellan ett vattenrör och ett utvändigt skyddsrör. Under 1971 startade produktionen av Elvestadröret på Ringebu i Norge och företaget Isoterm AS föddes. Sedan dess har systemet utvecklats ytterligare till att omfatta ett större utbud av produkter för såväl vatten, avlopp och industriella ändamål. Idag levereras kompletta frostsäkra system för vatten och avlopp till grunda schakter i stug och bostadsområden. Den minimala schaktningen sparar miljön och rören används ofta i känslig natur. Dessutom representerar Isoterm AS flera ledande europeiska VVS/VA producenter. Isoterm AB Hedeforsvägen 9, Stenkullen Telefon , Telefax E-post: info@isoterm.se
