1 Produktkatalog Totallösningar för spannmålstorkning och förvaring SILON TRANSPOTRUSTNING WESTFIELD SKRUVAR MOBILA TORKAR PLANLAGER TÖMNINGSSYSTEM OMRÖRNINGSSYSTEM

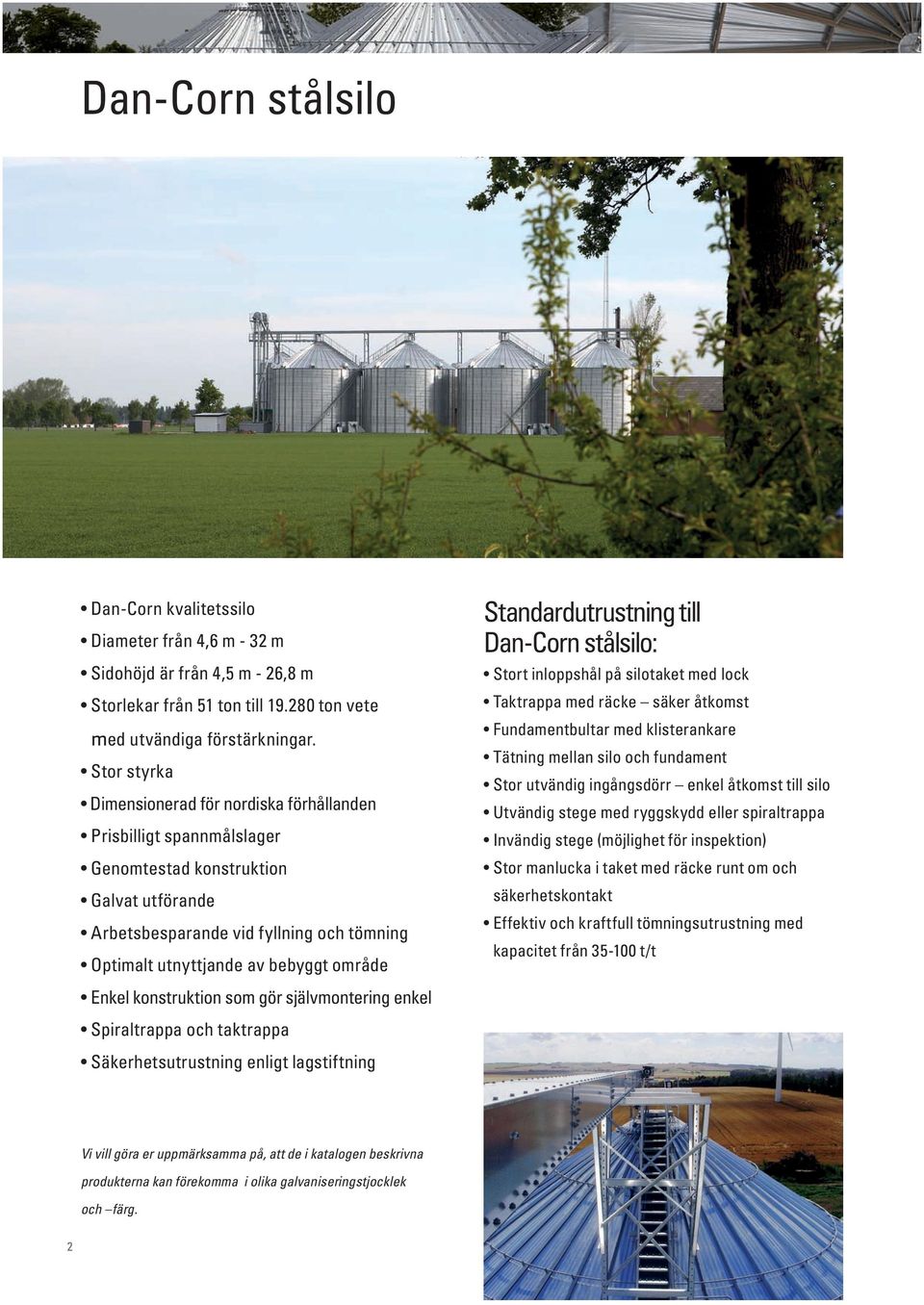

2 Dan-Corn stålsilo Dan-Corn kvalitetssilo Diameter från 4,6 m - 32 m Sidohöjd är från 4,5 m - 26,8 m Storlekar från 51 ton till ton vete med utvändiga förstärkningar. Stor styrka Dimensionerad för nordiska förhållanden Prisbilligt spannmålslager Genomtestad konstruktion Galvat utförande Arbetsbesparande vid fyllning och tömning Optimalt utnyttjande av bebyggt område Enkel konstruktion som gör självmontering enkel Spiraltrappa och taktrappa Säkerhetsutrustning enligt lagstiftning Standardutrustning till Dan-Corn stålsilo: Stort inloppshål på silotaket med lock Taktrappa med räcke säker åtkomst Fundamentbultar med klisterankare Tätning mellan silo och fundament Stor utvändig ingångsdörr enkel åtkomst till silo Utvändig stege med ryggskydd eller spiraltrappa Invändig stege (möjlighet för inspektion) Stor manlucka i taket med räcke runt om och säkerhetskontakt Effektiv och kraftfull tömningsutrustning med kapacitet från t/t Vi vill göra er uppmärksamma på, att de i katalogen beskrivna produkterna kan förekomma i olika galvaniseringstjocklek och färg. 2

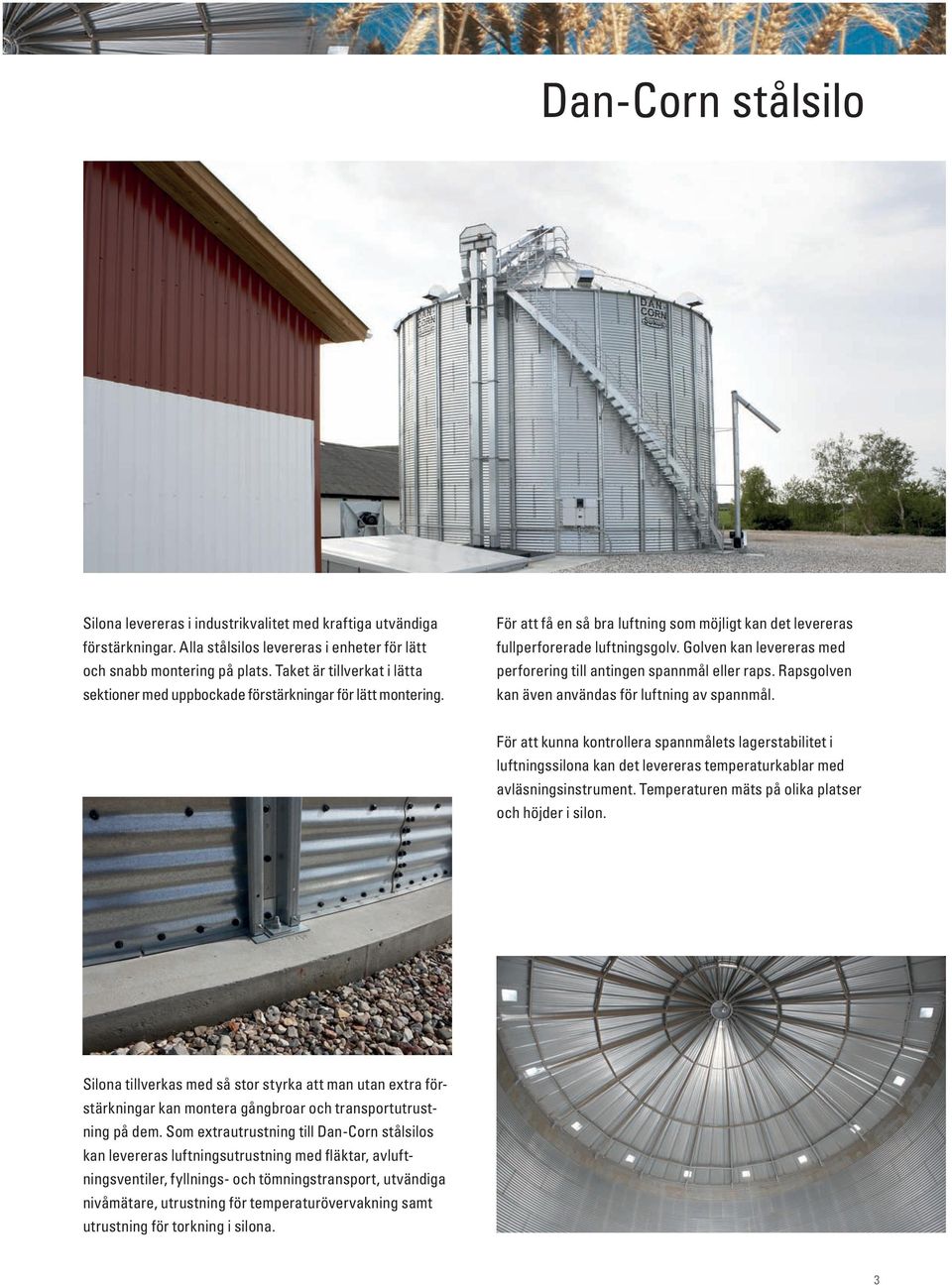

3 Dan-Corn stålsilo Silona levereras i industrikvalitet med kraftiga utvändiga förstärkningar. Alla stålsilos levereras i enheter för lätt och snabb montering på plats. Taket är tillverkat i lätta sektioner med uppbockade förstärkningar för lätt montering. För att få en så bra luftning som möjligt kan det levereras fullperforerade luftningsgolv. Golven kan levereras med perforering till antingen spannmål eller raps. Rapsgolven kan även användas för luftning av spannmål. För att kunna kontrollera spannmålets lagerstabilitet i luftningssilona kan det levereras temperaturkablar med avläsningsinstrument. Temperaturen mäts på olika platser och höjder i silon. Silona tillverkas med så stor styrka att man utan extra förstärkningar kan montera gångbroar och transportutrustning på dem. Som extrautrustning till Dan-Corn stålsilos kan levereras luftningsutrustning med fläktar, avluftningsventiler, fyllnings- och tömningstransport, utvändiga nivåmätare, utrustning för temperaturövervakning samt utrustning för torkning i silona. 3

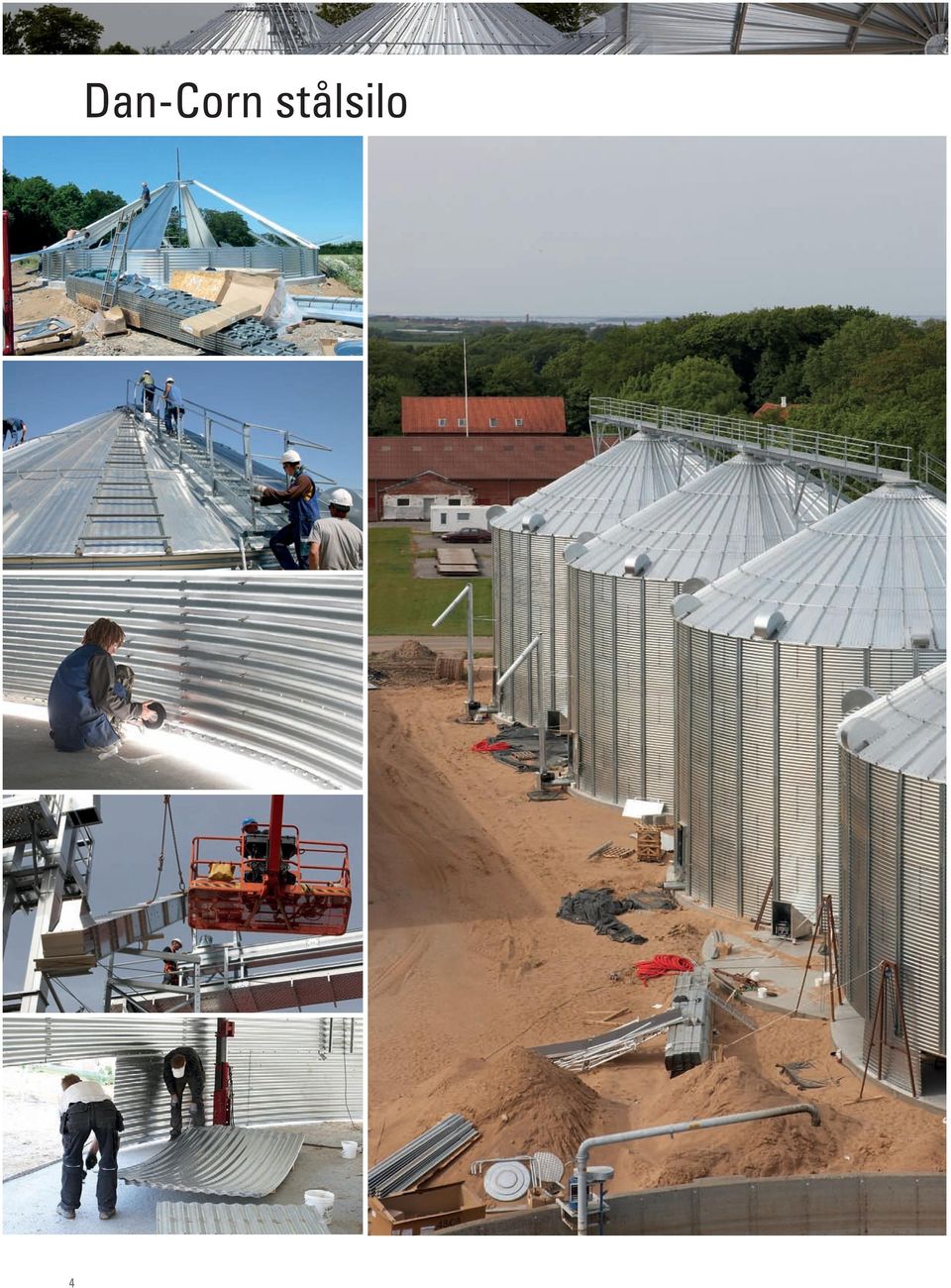

4 4 Dan-Corn stålsilo

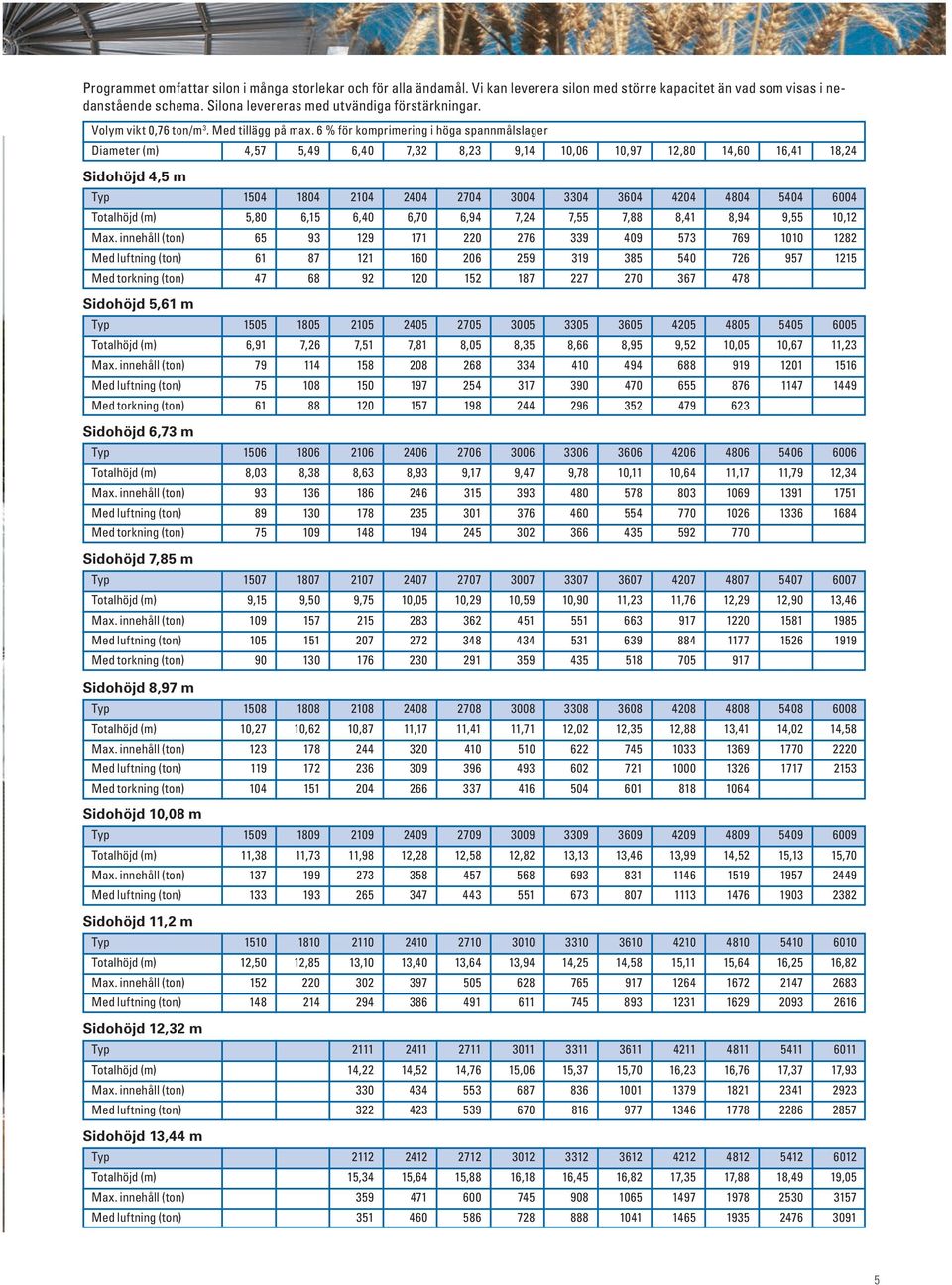

5 Programmet omfattar silon i många storlekar och för alla ändamål. Vi kan leverera silon med större kapacitet än vad som visas i nedanstående schema. Silona levereras med utvändiga förstärkningar. Volym vikt 0,76 ton/m 3. Med tillägg på max. 6 % för komprimering i höga spannmålslager Diameter (m) 4,57 5,49 6,40 7,32 8,23 9,14 10,06 10,97 12,80 14,60 16,41 18,24 Sidohöjd 4,5 m Typ Totalhöjd (m) 5,80 6,15 6,40 6,70 6,94 7,24 7,55 7,88 8,41 8,94 9,55 10,12 Max. innehåll (ton) Med luftning (ton) Med torkning (ton) Sidohöjd 5,61 m Typ Totalhöjd (m) 6,91 7,26 7,51 7,81 8,05 8,35 8,66 8,95 9,52 10,05 10,67 11,23 Max. innehåll (ton) Med luftning (ton) Med torkning (ton) Sidohöjd 6,73 m Typ Totalhöjd (m) 8,03 8,38 8,63 8,93 9,17 9,47 9,78 10,11 10,64 11,17 11,79 12,34 Max. innehåll (ton) Med luftning (ton) Med torkning (ton) Sidohöjd 7,85 m Typ Totalhöjd (m) 9,15 9,50 9,75 10,05 10,29 10,59 10,90 11,23 11,76 12,29 12,90 13,46 Max. innehåll (ton) Med luftning (ton) Med torkning (ton) Sidohöjd 8,97 m Typ Totalhöjd (m) 10,27 10,62 10,87 11,17 11,41 11,71 12,02 12,35 12,88 13,41 14,02 14,58 Max. innehåll (ton) Med luftning (ton) Med torkning (ton) Sidohöjd 10,08 m Typ Totalhöjd (m) 11,38 11,73 11,98 12,28 12,58 12,82 13,13 13,46 13,99 14,52 15,13 15,70 Max. innehåll (ton) Med luftning (ton) Sidohöjd 11,2 m Typ Totalhöjd (m) 12,50 12,85 13,10 13,40 13,64 13,94 14,25 14,58 15,11 15,64 16,25 16,82 Max. innehåll (ton) Med luftning (ton) Sidohöjd 12,32 m Typ Totalhöjd (m) 14,22 14,52 14,76 15,06 15,37 15,70 16,23 16,76 17,37 17,93 Max. innehåll (ton) Med luftning (ton) Sidohöjd 13,44 m Typ Totalhöjd (m) 15,34 15,64 15,88 16,18 16,45 16,82 17,35 17,88 18,49 19,05 Max. innehåll (ton) Med luftning (ton)

6 Dan-Corn omrörningssystem Torkning i lagersilon Enhetlig torkning Stor kapacitet Enkel användning Torkning av mindre portioner Jämn fördelning i silo Minimalt underhåll Kraftig konstruktion Genomtestat patenterat system Enkel konstruktion och uppbyggnad Kan anpassas till enskilda behov Fullständig uppblandning av olika spannmålsslag Minimal arbetsinsats/förbrukning Systemet fungerar i sin enkelhet genom att uppvärmd luft tillsätts genom silons fullperforerade luftningsgolv. Det nedersta spannmålslagret torkas och samtidigt sker en konstant omrörning i silon med hjälp av 2 3 st. lodräta omrörningsskruvar. Omrörningsbommen kör långsamt runt i silon medan omrörningsskruvarna rör sig fram och tillbaka på bommen. Samtidigt drar skruvarna upp spannmålen ifrån botten, och det sker en jämn omrörning av hela silons innehåll. Dan-Corn omrörningssystem Med ett Dan-Corn omrörningssystem kan man nu utan problem förvara och torka fuktigt spannmål i våra lagersilon för utomhusbruk i upp till 8 m högt spannmålslager. Torkningen ska startas så snart ett jämnt lager har fyllt ut i hela silon. 6

7 Dan-Corn omrörningssystem Fläkt och värme Fläkten ska vara av en typ som är i stånd att pressa luften upp genom spannmålslagret. Som värmekälla kan man använda alla normala typer som används till torkning i plansilon. Det vill säga olja, gas, varmvatten m.m. Spannmålsspridare Får att säkra en effektiv och enhetlig fördelning av spannmålet i silon monteras en kraftig spannmålsspridare direkt under silons inlopp. Denna fördelare kan steglöst ställas in till att sprida ut spannmålet i ett jämnt och enhetligt lager i hela silon. Omrörningssystem Systemet består av en vågrät hängande dragbom med 2-3 lodräta omrörningsskruvar som sörjer för en fullständig omrörning och upp blandning av spannmålet i silon. Samtidigt som silon rörs om tillsätts varm luft. På så sätt uppnår man en fullständig jämn torkning av spannmålet. Luftgenomströmningen ökas med upp till 33 % på grund av omrörningen. När spannmålen rörs om uppstår det inga våta fläckar i silon. Det är vidare möjligt att göra en perfekt blandning av ex. korn och vete i silon. Omrörningssystemet kräver ett absolut minimum av underhåll eftersom konstruktionen är mycket enkel. Systemet är känt för sin driftsäkerhet och välkända förmåga att röra om i hela silon. All el är CE-godkänd och monterad på Dan-Corns verkstad. Spannmålsspridaren kan regleras steglöst allt efter hur stor silons diameter är. Även denna är monterad med dansk el. 7

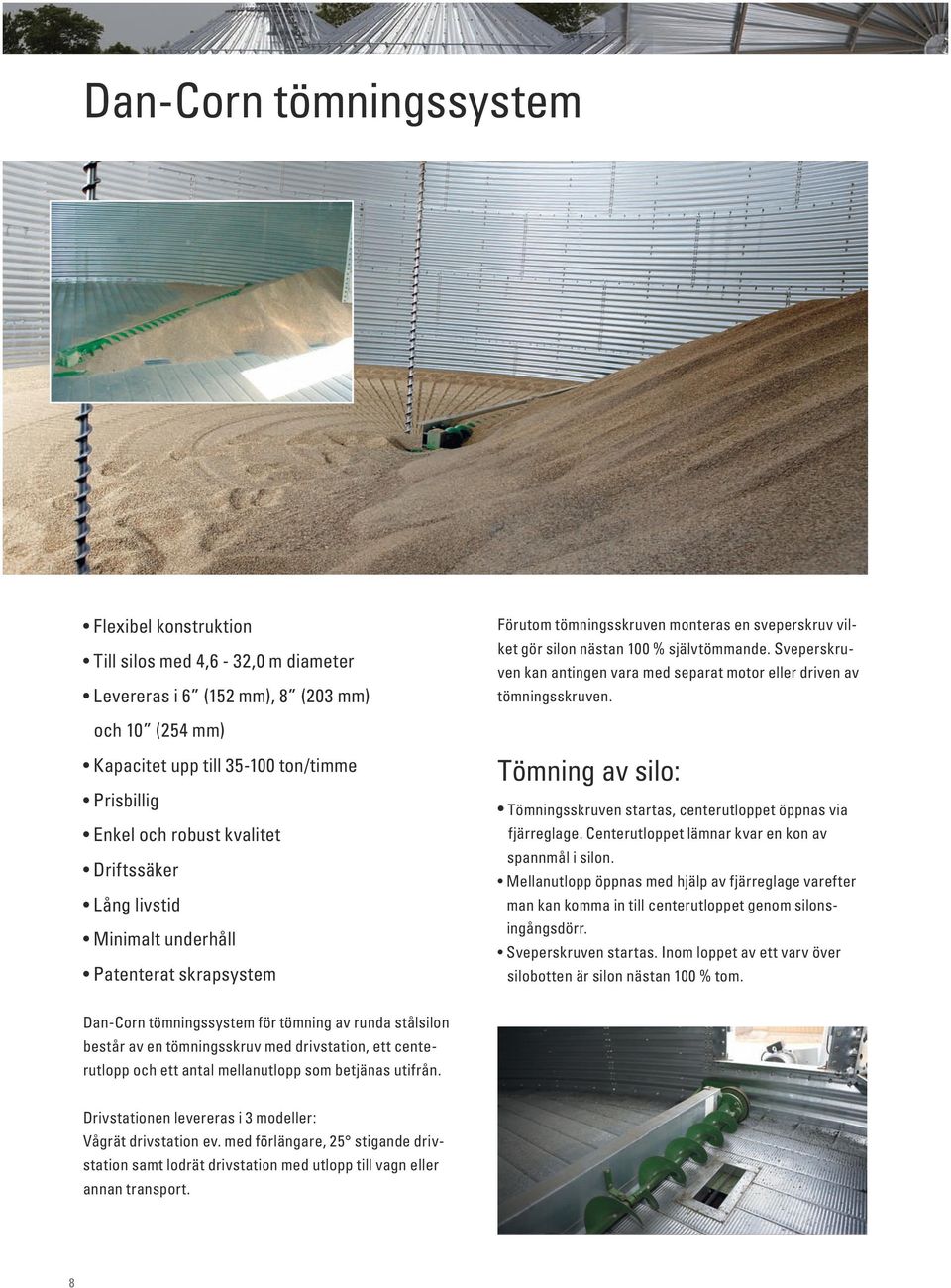

8 Dan-Corn tömningssystem Flexibel konstruktion Till silos med 4,6-32,0 m diameter Levereras i 6 (152 mm), 8 (203 mm) Förutom tömningsskruven monteras en sveperskruv vilket gör silon nästan 100 % självtömmande. Sveperskruven kan antingen vara med separat motor eller driven av tömningsskruven. och 10 (254 mm) Kapacitet upp till ton/timme Prisbillig Enkel och robust kvalitet Driftssäker Lång livstid Minimalt underhåll Patenterat skrapsystem Tömning av silo: Tömningsskruven startas, centerutloppet öppnas via fjärreglage. Centerutloppet lämnar kvar en kon av spannmål i silon. Mellanutlopp öppnas med hjälp av fjärreglage varefter man kan komma in till centerutloppet genom silonsingångsdörr. Sveperskruven startas. Inom loppet av ett varv över silobotten är silon nästan 100 % tom. Dan-Corn tömningssystem för tömning av runda stålsilon består av en tömningsskruv med drivstation, ett centerutlopp och ett antal mellanutlopp som betjänas utifrån. Drivstationen levereras i 3 modeller: Vågrät drivstation ev. med förlängare, 25 stigande drivstation samt lodrät drivstation med utlopp till vagn eller annan transport. 8

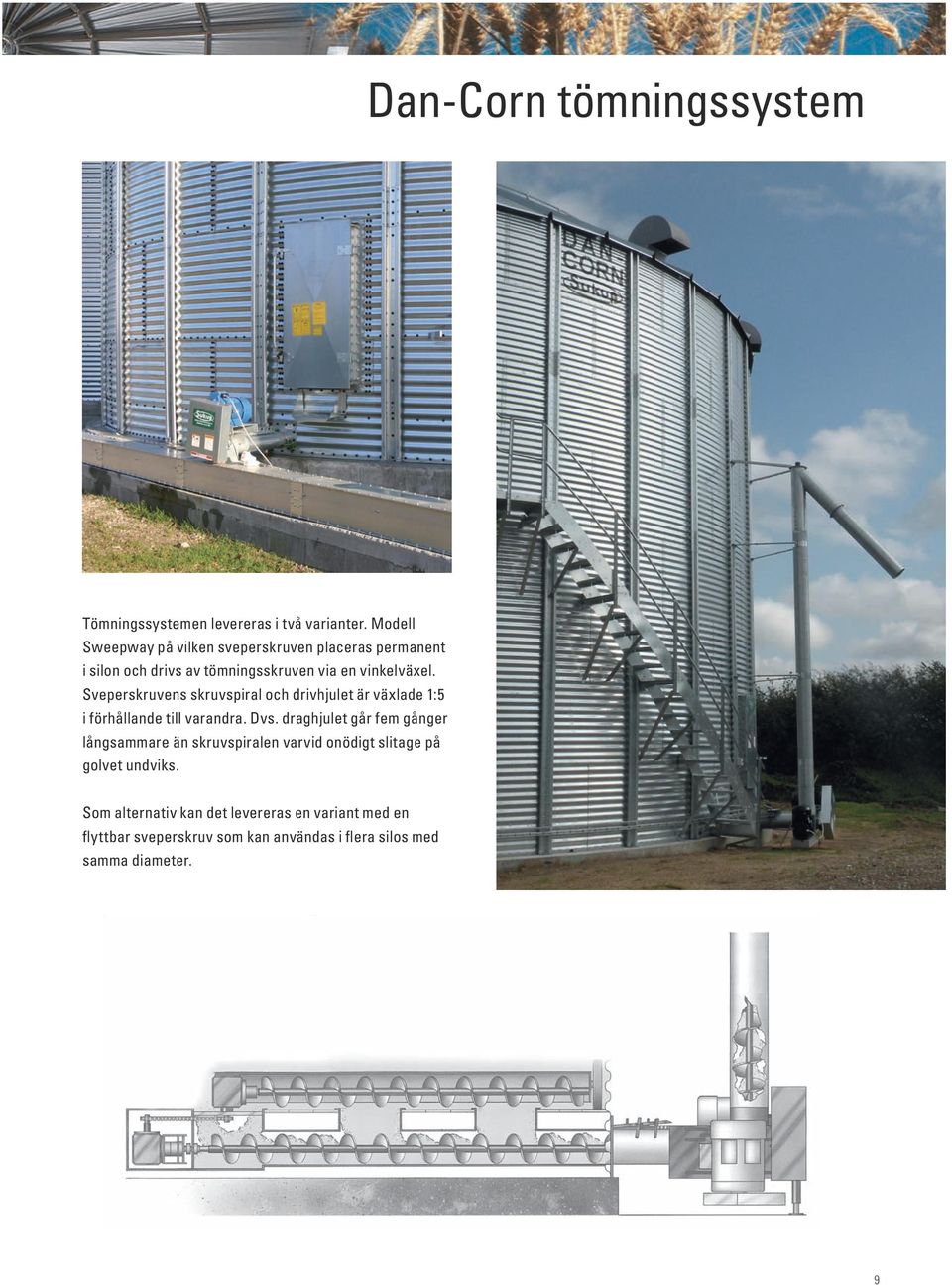

9 Dan-Corn tömningssystem Tömningssystemen levereras i två varianter. Modell Sweepway på vilken sveperskruven placeras permanent i silon och drivs av tömningsskruven via en vinkelväxel. Sveperskruvens skruvspiral och drivhjulet är växlade 1:5 i förhållande till varandra. Dvs. draghjulet går fem gånger långsammare än skruvspiralen varvid onödigt slitage på golvet undviks. Som alternativ kan det levereras en variant med en flyttbar sveperskruv som kan användas i flera silos med samma diameter. 9

10 10

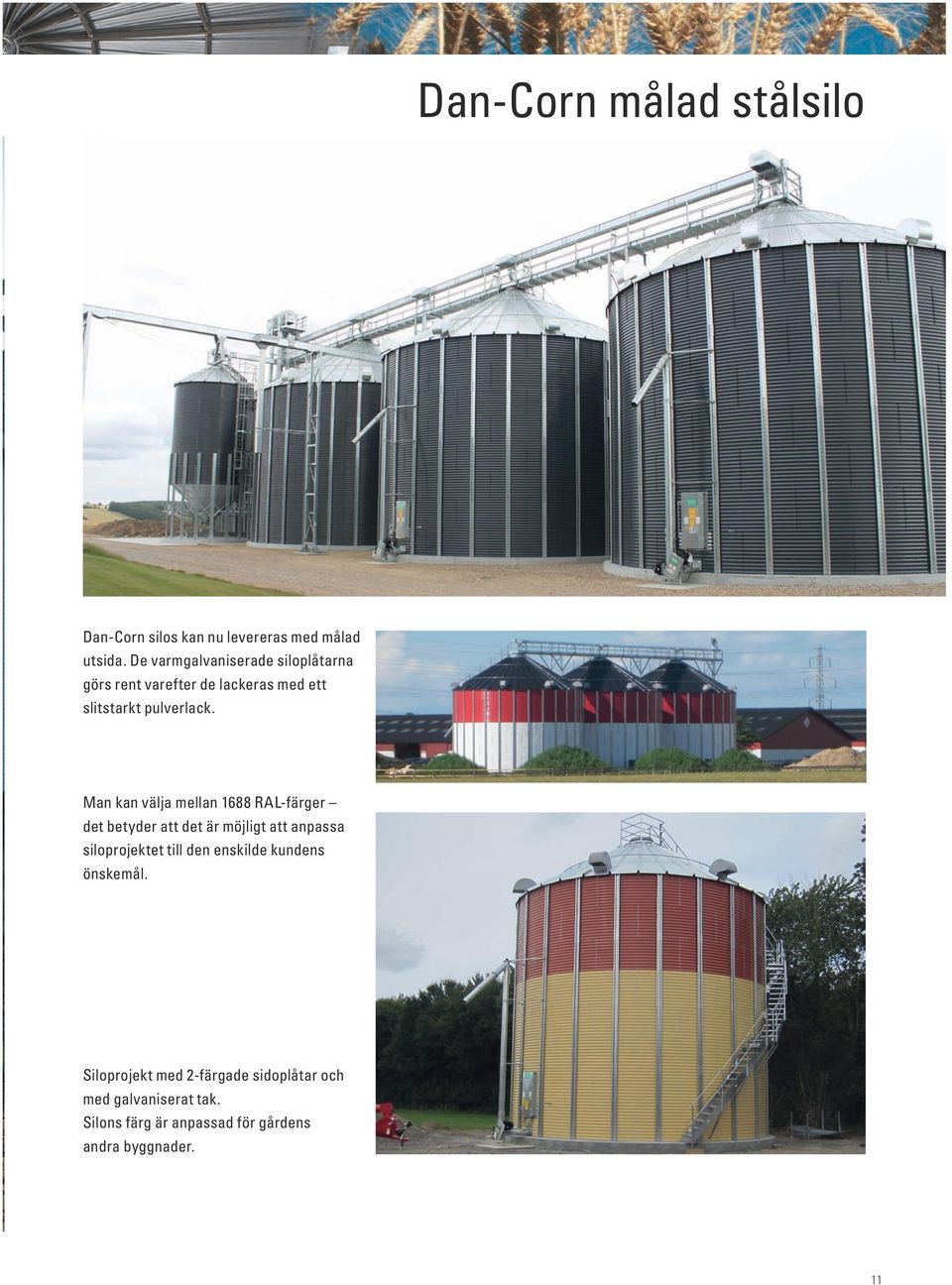

11 Dan-Corn målad stålsilo Dan-Corn silos kan nu levereras med målad utsida. De varmgalvaniserade siloplåtarna görs rent varefter de lackeras med ett slitstarkt pulverlack. Man kan välja mellan 1688 RAL-färger det betyder att det är möjligt att anpassa siloprojektet till den enskilde kundens önskemål. Siloprojekt med 2-färgade sidoplåtar och med galvaniserat tak. Silons färg är anpassad för gårdens andra byggnader. 11

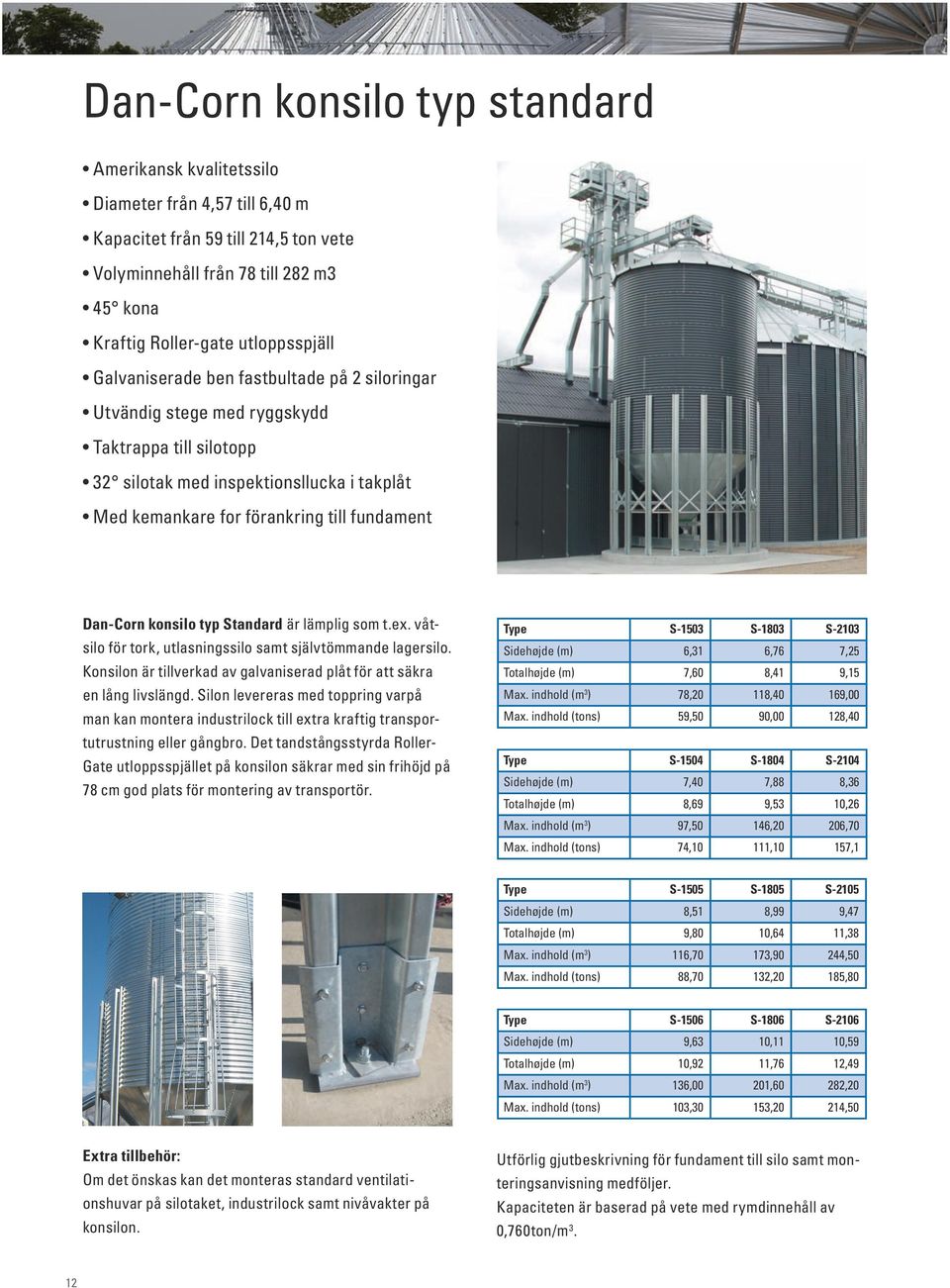

12 Dan-Corn konsilo typ standard Amerikansk kvalitetssilo Diameter från 4,57 till 6,40 m Kapacitet från 59 till 214,5 ton vete Volyminnehåll från 78 till 282 m3 45 kona Kraftig Roller-gate utloppsspjäll Galvaniserade ben fastbultade på 2 siloringar Utvändig stege med ryggskydd Taktrappa till silotopp 32 silotak med inspektionsllucka i takplåt Med kemankare for förankring till fundament Dan-Corn konsilo typ Standard är lämplig som t.ex. våtsilo för tork, utlasningssilo samt självtömmande lagersilo. Konsilon är tillverkad av galvaniserad plåt för att säkra en lång livslängd. Silon levereras med toppring varpå man kan montera industrilock till extra kraftig transportutrustning eller gångbro. Det tandstångsstyrda Roller- Gate utloppsspjället på konsilon säkrar med sin frihöjd på 78 cm god plats för montering av transportör. Type S-1503 S-1803 S-2103 Sidehøjde (m) 6,31 6,76 7,25 Totalhøjde (m) 7,60 8,41 9,15 Max. indhold (m 3 ) 78,20 118,40 169,00 Max. indhold (tons) 59,50 90,00 128,40 Type S-1504 S-1804 S-2104 Sidehøjde (m) 7,40 7,88 8,36 Totalhøjde (m) 8,69 9,53 10,26 Max. indhold (m 3 ) 97,50 146,20 206,70 Max. indhold (tons) 74,10 111,10 157,1 Type S-1505 S-1805 S-2105 Sidehøjde (m) 8,51 8,99 9,47 Totalhøjde (m) 9,80 10,64 11,38 Max. indhold (m 3 ) 116,70 173,90 244,50 Max. indhold (tons) 88,70 132,20 185,80 Type S-1506 S-1806 S-2106 Sidehøjde (m) 9,63 10,11 10,59 Totalhøjde (m) 10,92 11,76 12,49 Max. indhold (m 3 ) 136,00 201,60 282,20 Max. indhold (tons) 103,30 153,20 214,50 Extra tillbehör: Om det önskas kan det monteras standard ventilationshuvar på silotaket, industrilock samt nivåvakter på konsilon. Utförlig gjutbeskrivning för fundament till silo samt monteringsanvisning medföljer. Kapaciteten är baserad på vete med rymdinnehåll av 0,760ton/m 3. 12

13 Kedjeelevator - Bandtransportör Kedjeelevator med kapacitet på 20 ton/timme och 40 ton/timme Bägge typer arbetar lika effektivt i alla positioner och har, i förhållande till sin kapacitet, en låg kraftförbrukning. Kedjeelevatorerna kan vidare kombinera lodrät och vågrät transport genom att använda sidskruvar i tråg eller genom användande av 45 eller 90 böj. Sidskruvar i tråg levereras med Ø-135 mm skruv i längder från 0,50 m - 2,00 m. T 19V bandtransportör ton/timme vid 152 mm bandbredd T 19V bandtransportör är ett byggsystem av standardenheter som vid kombinering lätt kan inpassas i alla transportanläggningar. Transportenheten är ett band som i en U-formad ränna transporterar spannmål, frö, pellets, granulerade varor m.m. T 19V kan användas till vågrät och svagt stigande transport (max. 6 ), och kan transportera materialet antingen fram mot drivstationen (1-vägs transport) eller både fram och tillbaka (2-vägs transport). T 20 och T 40 kedjeelevator är konstruerad av standardenheter som genom kombinering enkelt kan inpassas i alla anläggningar för spannmålstransport. De kännetecknas av stor kapacitet trots små yttre mått, enkel och snabb montering eftersom alla skarvar är bultflänsar och av effektivt utnyttjande av transportlängder. T 19V kan också upphängas förskjutbart på körskenor så att man uppnår en kontinuerlig avtappning i körskenans riktning på bägge sidor av inloppsstycket. 13

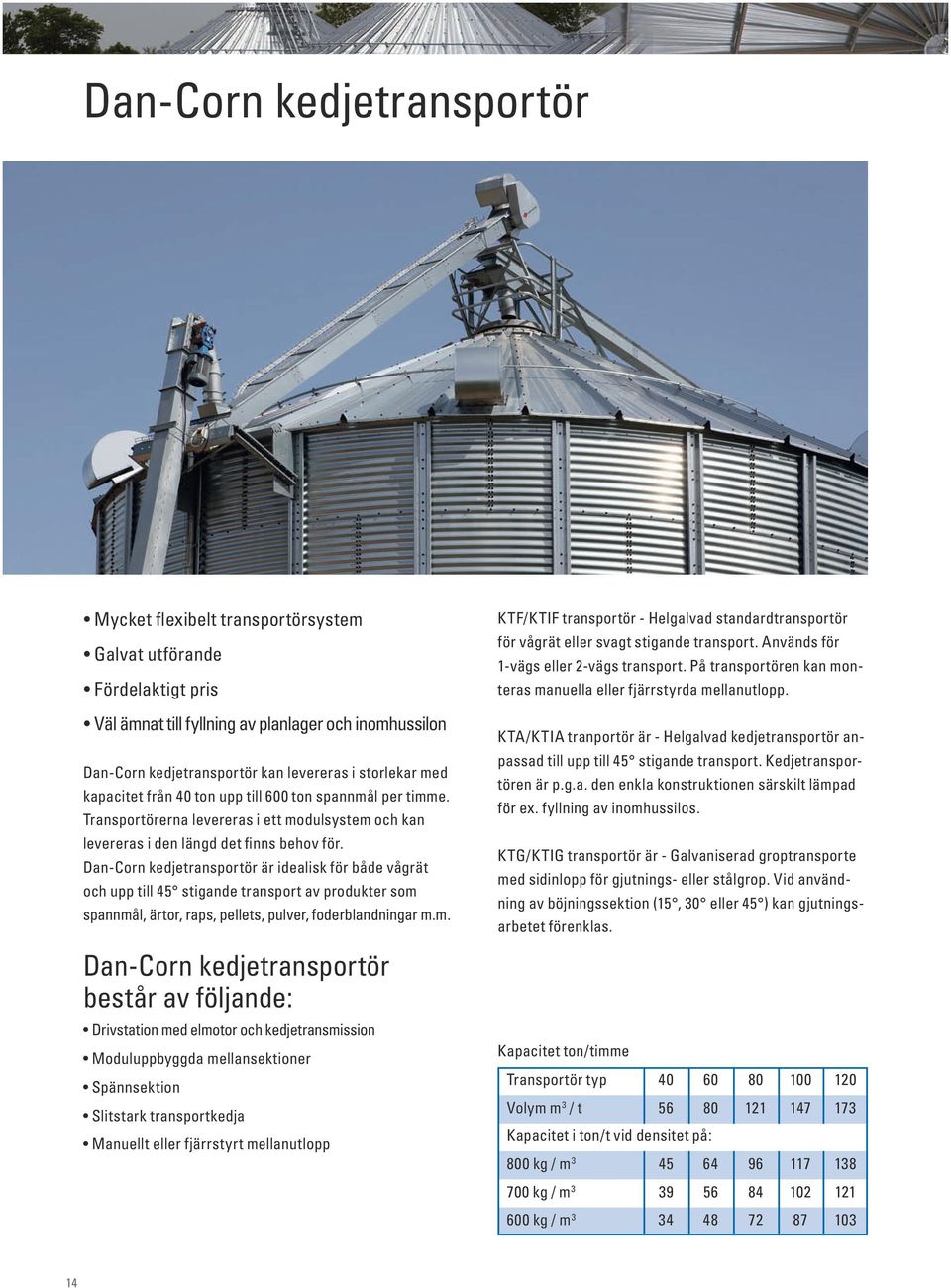

14 Dan-Corn kedjetransportör Mycket flexibelt transportörsystem Galvat utförande Fördelaktigt pris Väl ämnat till fyllning av planlager och inomhussilon Dan-Corn kedjetransportör kan levereras i storlekar med kapacitet från 40 ton upp till 600 ton spannmål per timme. Transportörerna levereras i ett modulsystem och kan levereras i den längd det finns behov för. Dan-Corn kedjetransportör är idealisk för både vågrät och upp till 45 stigande transport av produkter som spannmål, ärtor, raps, pellets, pulver, foderblandningar m.m. Dan-Corn kedjetransportör består av följande: Drivstation med elmotor och kedjetransmission Moduluppbyggda mellansektioner Spännsektion Slitstark transportkedja Manuellt eller fjärrstyrt mellanutlopp KTF/KTIF transportör - Helgalvad standardtransportör för vågrät eller svagt stigande transport. Används för 1-vägs eller 2-vägs transport. På transportören kan monteras manuella eller fjärrstyrda mellanutlopp. KTA/KTIA tranportör är - Helgalvad kedjetransportör anpassad till upp till 45 stigande transport. Kedjetransportören är p.g.a. den enkla konstruktionen särskilt lämpad för ex. fyllning av inomhussilos. KTG/KTIG transportör är - Galvaniserad groptransporte med sidinlopp för gjutnings- eller stålgrop. Vid användning av böjningssektion (15, 30 eller 45 ) kan gjutningsarbetet förenklas. Kapacitet ton/timme Transportör typ Volym m 3 / t Kapacitet i ton/t vid densitet på: 800 kg / m kg / m kg / m

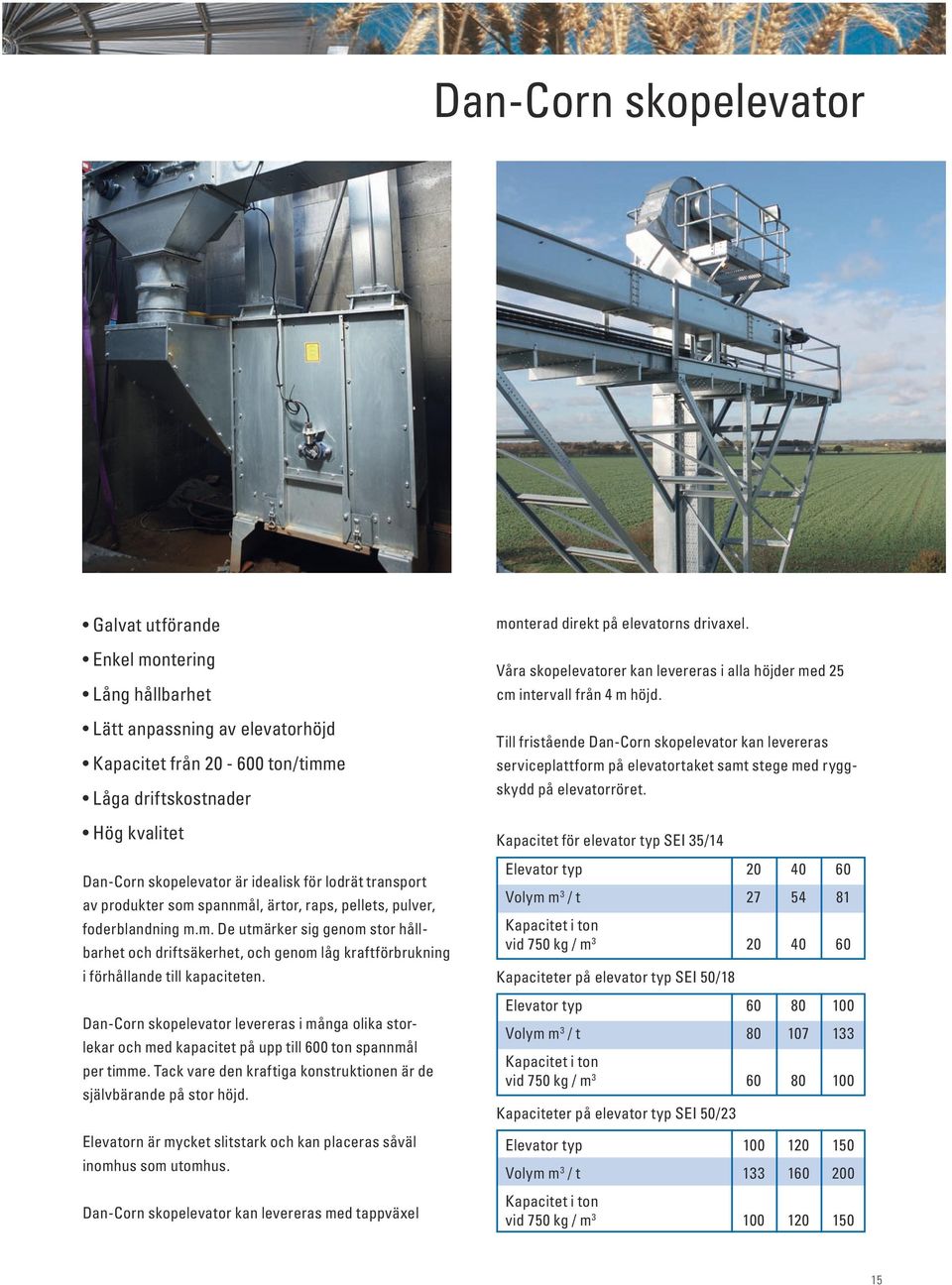

15 Dan-Corn skopelevator Galvat utförande Enkel montering Lång hållbarhet Lätt anpassning av elevatorhöjd Kapacitet från ton/timme Låga driftskostnader Hög kvalitet Dan-Corn skopelevator är idealisk för lodrät transport av produkter som spannmål, ärtor, raps, pellets, pulver, foderblandning m.m. De utmärker sig genom stor hållbarhet och driftsäkerhet, och genom låg kraftförbrukning i förhållande till kapaciteten. Dan-Corn skopelevator levereras i många olika storlekar och med kapacitet på upp till 600 ton spannmål per timme. Tack vare den kraftiga konstruktionen är de självbärande på stor höjd. Elevatorn är mycket slitstark och kan placeras såväl inomhus som utomhus. Dan-Corn skopelevator kan levereras med tappväxel monterad direkt på elevatorns drivaxel. Våra skopelevatorer kan levereras i alla höjder med 25 cm intervall från 4 m höjd. Till fristående Dan-Corn skopelevator kan levereras serviceplattform på elevatortaket samt stege med ryggskydd på elevatorröret. Kapacitet för elevator typ SEI 35/14 Elevator typ Volym m 3 / t Kapacitet i ton vid 750 kg / m Kapaciteter på elevator typ SEI 50/18 Elevator typ Volym m 3 / t Kapacitet i ton vid 750 kg / m Kapaciteter på elevator typ SEI 50/23 Elevator typ Volym m 3 / t Kapacitet i ton vid 750 kg / m

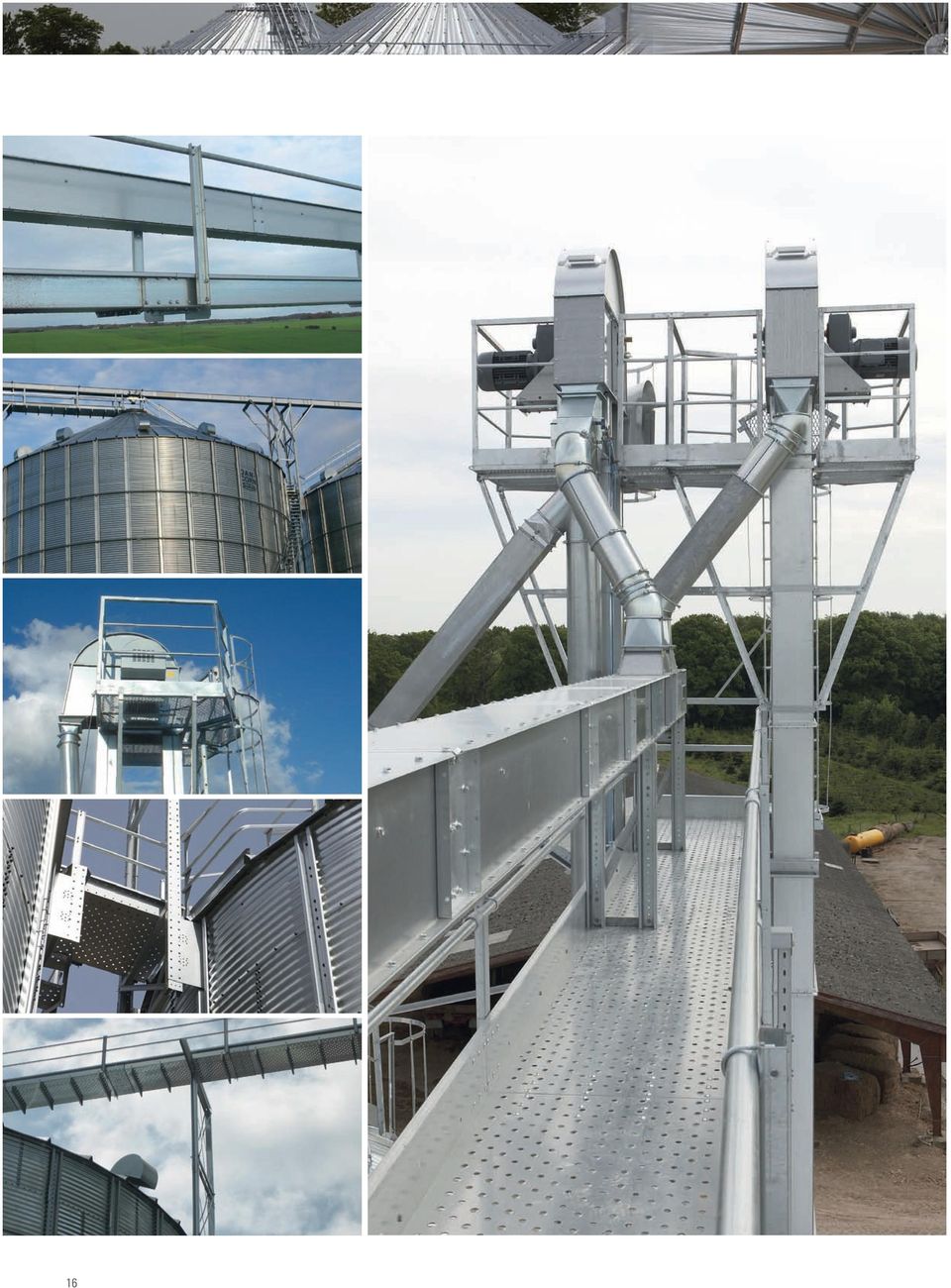

16 16

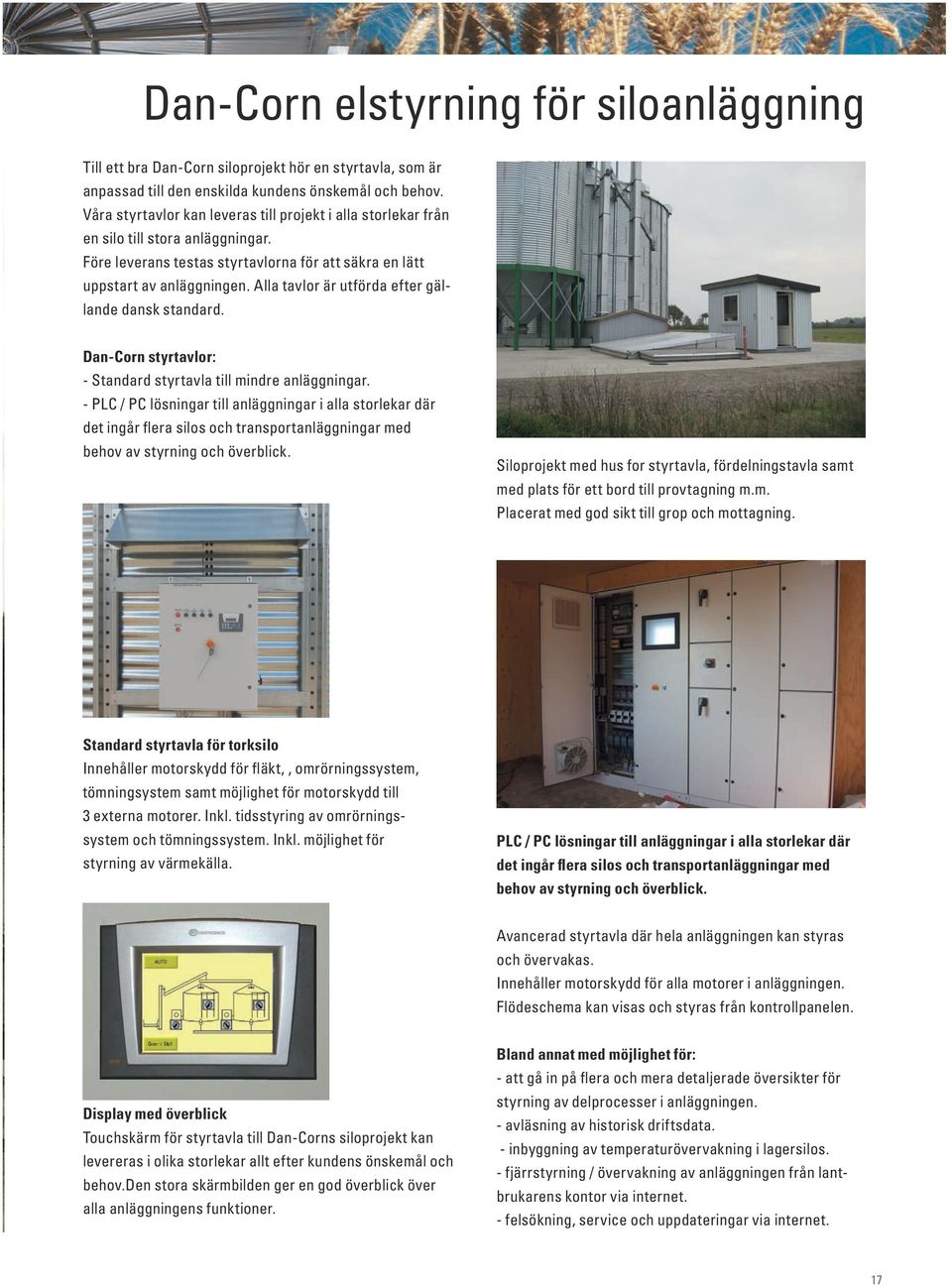

17 Dan-Corn elstyrning för siloanläggning Till ett bra Dan-Corn siloprojekt hör en styrtavla, som är anpassad till den enskilda kundens önskemål och behov. Våra styrtavlor kan leveras till projekt i alla storlekar från en silo till stora anläggningar. Före leverans testas styrtavlorna för att säkra en lätt uppstart av anläggningen. Alla tavlor är utförda efter gällande dansk standard. Dan-Corn styrtavlor: - Standard styrtavla till mindre anläggningar. - PLC / PC lösningar till anläggningar i alla storlekar där det ingår flera silos och transportanläggningar med behov av styrning och överblick. Siloprojekt med hus for styrtavla, fördelningstavla samt med plats för ett bord till provtagning m.m. Placerat med god sikt till grop och mottagning. Standard styrtavla för torksilo Innehåller motorskydd för fläkt,, omrörningssystem, tömningsystem samt möjlighet för motorskydd till 3 externa motorer. Inkl. tidsstyring av omrörningssystem och tömningssystem. Inkl. möjlighet för styrning av värmekälla. PLC / PC lösningar till anläggningar i alla storlekar där det ingår flera silos och transportanläggningar med behov av styrning och överblick. Avancerad styrtavla där hela anläggningen kan styras och övervakas. Innehåller motorskydd för alla motorer i anläggningen. Flödeschema kan visas och styras från kontrollpanelen. Display med överblick Touchskärm för styrtavla till Dan-Corns siloprojekt kan levereras i olika storlekar allt efter kundens önskemål och behov.den stora skärmbilden ger en god överblick över alla anläggningens funktioner. Bland annat med möjlighet för: - att gå in på flera och mera detaljerade översikter för styrning av delprocesser i anläggningen. - avläsning av historisk driftsdata. - inbyggning av temperaturövervakning i lagersilos. - fjärrstyrning / övervakning av anläggningen från lantbrukarens kontor via internet. - felsökning, service och uppdateringar via internet. 17

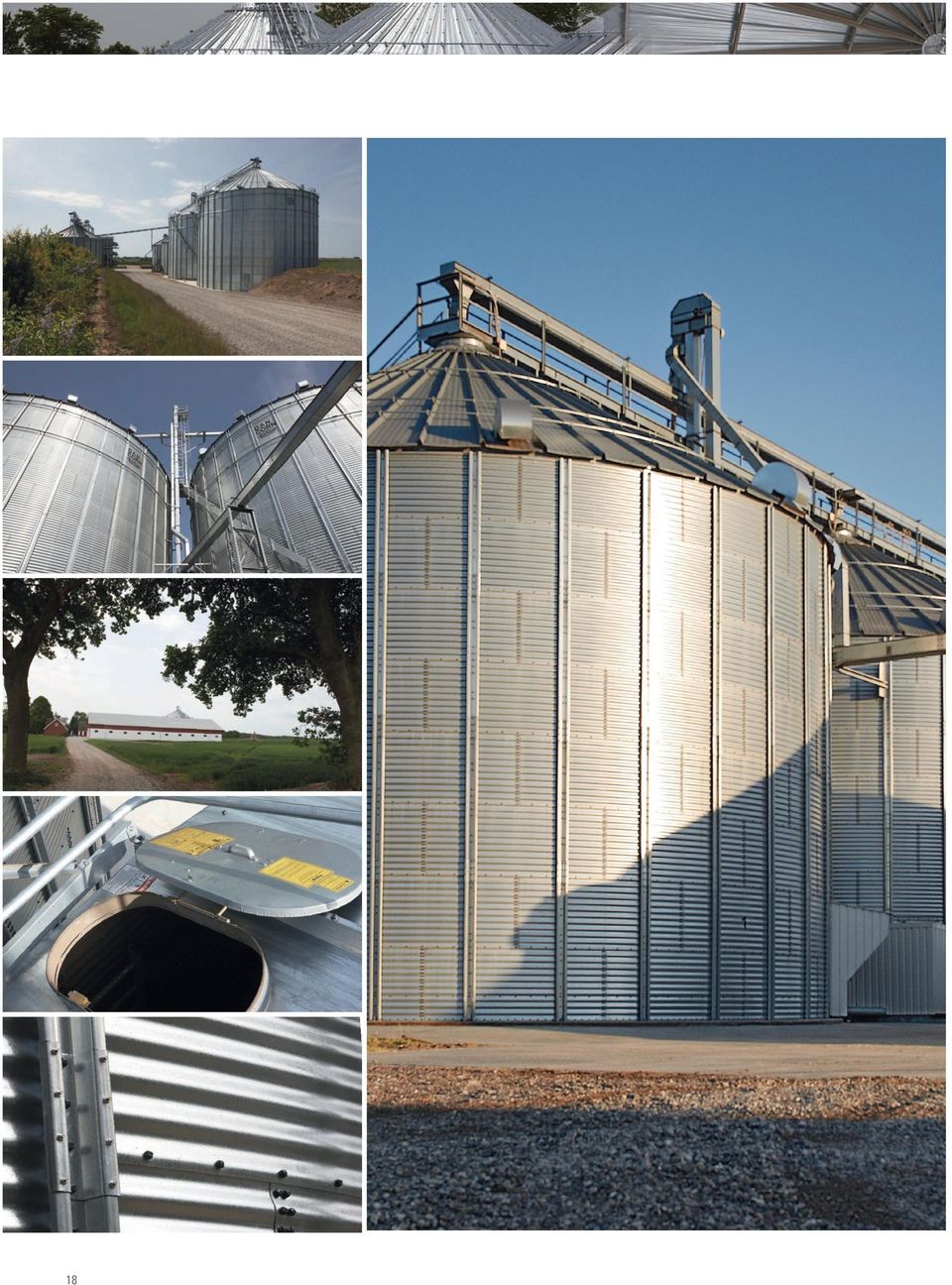

18 18

19 19

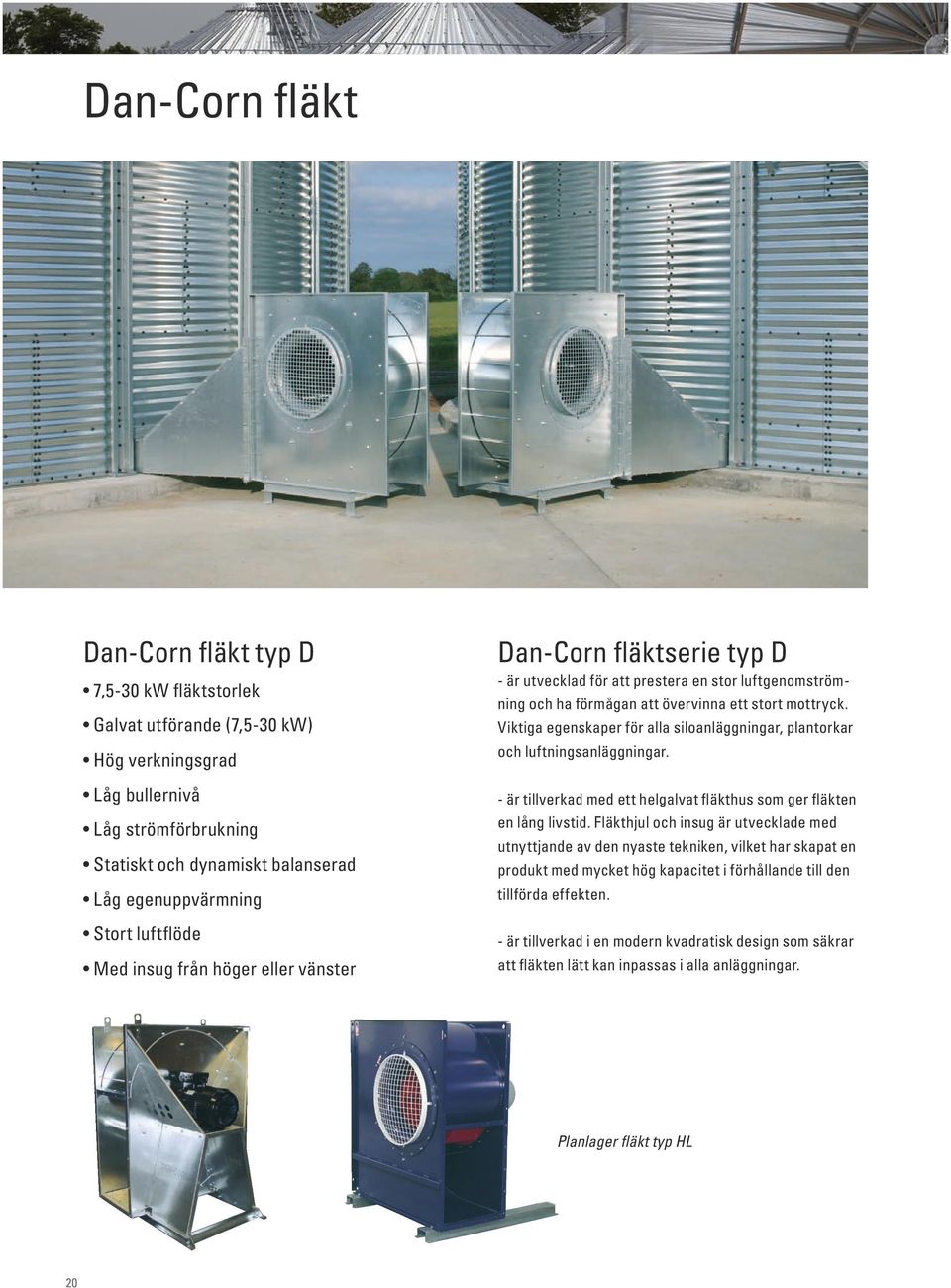

20 Dan-Corn fläkt Dan-Corn fläkt typ D 7,5-30 kw fläktstorlek Galvat utförande (7,5-30 kw) Hög verkningsgrad Låg bullernivå Låg strömförbrukning Statiskt och dynamiskt balanserad Låg egenuppvärmning Stort luftflöde Med insug från höger eller vänster Dan-Corn fläktserie typ D - är utvecklad för att prestera en stor luftgenomströmning och ha förmågan att övervinna ett stort mottryck. Viktiga egenskaper för alla siloanläggningar, plantorkar och luftningsanläggningar. - är tillverkad med ett helgalvat fläkthus som ger fläkten en lång livstid. Fläkthjul och insug är utvecklade med utnyttjande av den nyaste tekniken, vilket har skapat en produkt med mycket hög kapacitet i förhållande till den tillförda effekten. - är tillverkad i en modern kvadratisk design som säkrar att fläkten lätt kan inpassas i alla anläggningar. Planlager fläkt typ HL 20

21 Dan-Corn fläkt Dan-Corn fläktserie typ D är tillverkad i en kraftig konstruktion av galvad plåt för att säkra extra lång livstid. Fläktarna kan levereras med insug från vänster eller höger sida samt vågrätt eller nedåtriktat luftuttag. Måttskissen visar en fläkt med insug till höger. m.m. v.p. totaltryck G A A Modtryck E E 150 G D10 D15 D20 D25 D30 D40 H H D D F F 50 C C B B Kapacitet 1000 m 3 per. tim Prestanda och mått på Dan-Corn fläktar enligt tillverkare Typ D10 D15 D20 D25 D30 D40 Motor 1500 varv kw 7,5 11,0 15,0 18,5 22,0 30,0 Motor 1500 varv hk 10,0 15,0 20,0 25,0 30,0 40,0 m 3 luft vid 80 mm vp m 3 luft vid 120 mm vp m 3 luft vid 150 mm vp A mm Höjd B mm Längd C mm Bredd D mm Bredd E mm Höjd F mm Längd G mm Höjd centrum H mm Höjd Insug Ø600 Ø700 Ø700 Ø800 Ø800 Ø800 Vikt inkl. elmotor

22 Transportabla oljepannor Användningsområden: Spannmålstorkning Rumsuppvärmning Upptining - frostsäkring Torkning efter stalltvätt Förvärmning av sättpotatisar Indirekt oljepanna typ OKLIMA Dan-Corn oljepanna typ Oklima har indirekt upp värmning, varvid värmen via en värmeväx lare avges luften medan de skadliga produkterna från förbränningen leds bort genom skorstenen. Dan-Corn indirekta oljepanna typ Oklima är utrustad med DANFOSS automatik och oljepump samt brännkammare i rostfritt stål, för att säkra optimal drift och lång livstid. Som bränsle i Dan-Corn indirekta oljepanna kan eldningsolja, dieselolja eller fotogen användas. Oljepannorna kräver 230/440 V anslutning. Det finns möjlighet att styra pannan helt manuellt eller med hjälp av en extern signal från en hygrostat, termostat eller torkstyrning. Pannan kan antingen förses med olja från den inbyggda tanken (RS-panna) eller anslutas till en extern tank. Kapacitet och mått på Dan-Corn oljepanna Typ Brutto Brutto Netto Netto Luft Tank Bränsle Vikt Längd Bredd Höjd Diameter kapacitet kapacitet kapacitet kapacitet kapacitet Skorsten förbrukn. Kcal / t kw / t Kcal / t kw / t m 3 / t liter Kg / t Kg mm mm mm mm SE , SE , SE , PH , ,33 Jumbo , , , Jumbo , , , Jumbo , , , Jumbo , , , Farm , , , Farm , , , Farm , , , Farm , , ,

23 Varmvattenaggregat Säker värmekälla Billig i drift Ingen brandsäkring Varmgalvad Lång livstid Trycktestad till 4 Atm Möjlighet för användning av halmpanna Många storlekar Med de ofta mycket instabila danska skördeförhållandena är det nästan alltid nödvändigt att utrusta anläggningen för spannmålstorkning med en värmekälla. Genom att ansluta ett varmvattenaggregat till en centralvärmeanläggning får man en säker och billig värmekälla. Energikälla kan vara olja, gas, halm, flis och liknande. Vid extra stort värmebehov, eller när det ställs krav på mycket hög lufttemperatur, monteras två varmluftsaggregat i serie. Dubbla varmluftsaggregat monteras ex. på kontinuerliga torkar. De i schemat angivna värmekapaciteterna är vägledande beroende på skillnader i luftmängd, pumpstorlek, rördimension, rörlängd m.m. Kapaciteter och mått på Dan-Corn varmluftsaggregat Varmluftsaggregat typ Kapacitet kcal/t Kapacitet Dimension mm kw/t Höjd Bredd Vikt kg Pumpstorlek l/min. vid 10 C fall. VF , VF , VF , VF , VF , VF ,

24 Dan-Corn mobiltork Amerikansk/dansk kvalitetstork Stor torkkapacitet Tystgående (centrifugalmodell) Upp till 30% energibesparing (värmeåtervinning centrifugalmodell) Snabb nedtorkning Enkel användning via steg för steg pekskärm Helautomatisk och effektiv drift Helautomatisk fuktkontroll inkl. printerfunktion Snabb installation - anslut och kör Minimala installationskostnader Minimala underhållskostnader Mobilt och flexibelt Fördelaktigt pris Pekskärm kan placeras oberoende av torken Väl anpassat för torkning av spannmål, raps, majs samt diverse specialgrödor Torken levereras med värmekälla för tankgas eller naturgas Lätt att rengöra Innovation Dubbla utmatningsvalsar: Två utmatningsvalsar är placerade förskjutna från varandra på var sida av torken för att förhindra övertorkning av det innersta lagret av grödan. Utmatningsvalsarnas hastighet beror på grödans vattenhalt och hur långt den ska torkas ned. Torkstyrning: Ny logiskt uppbyggd användarmanual där enkelhet och underhållsvänlighet är i fokus. Löpande utskrifter av data. Mätning av vattenprocent: Kontinuerlig mätning av och styrning efter den aktuella vattenprocent som spannmålen lämnar torken med. Tork måttschema Dan-Corn KG Mått i mm Typ A B C DC12CE DCC163CE DCC243CE Transporthöjd: 3700 mm

25 Torkarna levereras i 3 standardtyper Dan-Corn mobiltork Combitork - Typ DC12CE: Automatisk kontinuerlig tork utan kylning Automatisk satstork med och utan kylning Kontinuerlig tork - Typ DCC163CE och DCC243CE: Automatisk kontinuerlig tork med och utan kylning. Automatisk satstork med och utan kylning Modellerna DCC163 och DCC243 kan uppgraderas till stapelbara modeller för ökad kapacitet. Dan-Corn levererar också stapelbara torkar med kapacitet upp till 150 t/h samt torntorkar med kapacitet upp till 200 t/h. Torkarna levereras kompletta med eltavla, pekskärm inkl. printer, automatik, fläkt och värmekälla. DC 12 mobiltork med axialfläkt Levereras som standard med stödben och transporthjul, vilket säkrar snabb uppställning och mobilitet. Levereras färdigmonterad och provat med eller värmekälla och spannmål Alla torkar testas i förhallandet 1:1 för leverans. Torkkapacitet ton/timme DCC163 mobiltork med centrifugalfläkt Majs 20-15% Majs 25-15% Vete 19-15% Vete 19-15% Dan-Corn Drifts- Fläkt Kontinuerlig Kontinuerlig Kontinuerlig Kontinuerlig tork belast- effekt torkning torkning torkning torkning ning *Satstorkning m/kylning u/kylning m/kylning u/kylning Med kylning Utan kylning Type Amp. kw Temp. C Temp. C Temp. C Temp. C DC 12 CE ,7 14,5 5,8 8,9 *8,2 *10, ,3 DCC 163 CE ,5 20,9 7,9 12,8 9,9 18,5 16,5 31,0 DCC 243 CE ,6 27,7 10,7 17,7 17,7 33,3 28,9 54,2 Angiven kapacitet är max. kapacitet. Torkkapacitet för kontinuerlig torkning utan kylning är inkl. vattenbortfall under nedkylning efter genomomlopp. Torkkapacitet är på våt basis och kan variera pga. olikheter i grödans fysiska egenskaper, väderförhållanden m.m. *Kapacitet vid satstorkning. 25

26 Westfield skruv typ MK Kanadensisk kvalitetsskruv med stor kapacitet Genomtestad konstruktion För traktordrift Lämpad för fyllning av stora spannmålslager med utomhussilos Kan användas på flera fastigheter Spannmålsskruven som flyttar gränser... Levereras med ett praktiskt mekaniskt drivet svängbart inlopp samt brett stativ som säkrar stabil drift. Skruven regleras lätt i höjd med hjälp av traktorns hydraulik. Låga driftskostnader MK skruven, som produceras i en av världens största specialfabriker för rörskruvar, har i mer ä n 50 år utvecklats till en mycket väl fungerande och driftssäker produkt Måttskiss för MK rörskruvar B A för transport av spannmål. Kapacitet MK 80: upp till 110 ton vete/timme (8 = 203 mm) MK 100: upp till 160 ton vete/timme (10 = 254 mm) MK 130: upp till 245 ton vete/timme (13 = 330 mm) Utrustning Flex. utlopp i syntetmaterial: 8-10, 5-delad, l: 900 mm Flex. utlopp i syntetmaterial: 13, 5-delad, l: 1250 mm Skruven levereras omonterad. Typ Längd Effekt Mått i mm (Lägst / Högst) m PTO-hk A B MK 80 x 71 21, / / 8250 MK 100 x 61 18, / / 7070 MK 100 x 71 21, / / 8250 MK 100 x 81 24, / / 8990 MK 100 x 91 27, / / MK 130 x 71 21, / / 8250 MK 130 x 81 24, / / 8990 MK 130 x 91 27, / /

27 Westfield skruv typ WR Kanadensisk kvalitetsskruv med stor kapacitet För elmotor eller PTO-axel Prisvärd Lämpad för fyllning av stora spannmålslager och utomhussilos. Utrustning Flex. utlopp i syntetmaterial: 8-10, 5-delat, l: 90 cm. inlopp i syntetmaterial: Höjd x dia. 50 cm x 125 cm C Kapacitet 8 (203 mm): upp till 81 ton/timme 10 (254 mm): upp till 130 ton/timme 15 B G Max kapacitet är angiven med 15 stigning och 85% fyllningsgrad. Vid 30 faller kapaciteten med 20-25%. Vid 45 faller kapaciteten med 35-40%. A F E D 8 skruv 10 skruv Alla mått i mm Typ Längd kw Typ Längd kw A B C D E F G WR 80x26 8,0 m 5, WR 80x31 9,5 m 5,5 WR 100x31 9,5 m WR 80x36 11,0 m 7, WR 80x41 12,5 m 7,5 WR 100x41 12,5 m WR 80x51 15,5 m 11 WR 100x51 15,5 m 18, WR 80x61 18,5 m 11 WR 100x61 18,5 m 18, WR 80x71 21,5 m 15 WR 100x71 21,5 m Skruven levereras omonterad. 27

28 Westfield rörskruv typ UT Kanadensisk kvalitetsskruv Genomtestad konstruktion Många användningsmöjligheter Stor kapacitet Snabb montering Låg hastighet En rörskruv består av en grundsektion (A) med utlopp och drivstation, förlängare (B) som levereras i 3 längder samt bottensektion med inloppskupa eller inloppstratt (C). UT rörskruvarna, som produceras i en av världens största specialfabriker för rörskruvar, har genom 55 år utvecklats till en mycket väl fungerande och driftsäker produkt för transport av spannmål. UT skruvar levereras som standard med utan bottenlager inloppskupa med kapacitetsspjäll samt upphängningsbeslag. Som extrautrustning kan det till skruvarna levereras wireförstärkning för stora längder, syntetmaterial, inloppstratt m.m. Levereras i dimensionerna: A (152 mm) 8 (203 mm) 10 (254 mm) 3050 Typ Max. kapacitet Hastighet B 1530 C 6 43 T/H rpm 8 81 T/H rpm T/H rpm Skruven levereras omonterad. 28

29 Westfield B-16 spannmåls- och gödningsskruv Kanadensisk kvalitetsskruv Diameter ø6 (ø152 mm) 4, 5 m långt teleskopiskt utloppsrör Stor kapacitet t/h Snabb montering/demontering Sammanfogas snabbt och lätt till transportanläggning Enkel in- och utfällning. Fjärrstyrd via kontakt vid teleskoprörets Typ B-16 för montering på bakre läm på kärra Med en Westfield spannmåls- och gödningsskruv på din transportvagn kan du lätt och snabbt hantera stora partier av spannmål och gödning. Monteras på ett ögonblick med endast en montagebult och utan verktyg. Levereras inklusive elektrisk fjärrstyrning. Kapacitet: ton per timme. Dimensioner: Längd 4, 7 m Rördiameter på 6 (152mm) utlopp. Stor räckvidd Lätt rengöring Driftsäker hydrauldrift 29

30 Luftkanaler typ GP - pansartoppar Framställt av varmgalvaniserade plåtar Pressat i profil vid 200 tons tryck Stor hållbarhet och bärighet Mycket enkel montering GP-900 luftkanal är beräknad för kanallängder upp till 8-10 m i frö och m i spannmål GP-1600 luftkanal är beräknad för kanallängder upp till m i frö och m i spannmål Litet luftmotstånd 1,5-2,0 mm perforering Prisvärd plansilolösning för placering över golv Levereras i 3 storlekar GP- luftkanal, levereras antingen med stängd topp eller fullperforerat,är en universalkanal, som är lämplig till alla förekommande torkningsuppgifter. Den är dock speciellt lämplig till torkning av grödor, som kräver mycket luftmängder t.ex. gräsfrö. Kanalavstånd vid torkning: Spannmål 100 cm. Frö 80 cm GP-900 GP-1600 GP-2500 Höjd 24 cm 32 cm 40 cm Bredd 48 cm 64 cm 80 cm Längd 92 cm 92 cm 92 cm Effektiv längd 85 cm 85 cm 85 cm Tvärsnittsarea 900 cm cm cm 2 Luftkanaler typ GP används i ett planlager med ståltrapezvägg. När anläggningen är tömd kan luftkanalerna tas bort och golvet städas, vilket säkrar en god och mycket sortren anläggning. Till luftkanalerna levereras alla nödvändiga spjäll, övergångar, gavlar m.m. 30

31 Körbara luftkanaler Framställt av specialbehandlade aluzink plåtar Körbar, tål 10 ton axeltryck Snabb in- och utlastning med frontlastare Fin torkningseffekt för specialgrödor Lätt att rengöra Kan användas till spannmål och raps Lämpligt för självmontage Kan levereras med nedgjutningskassetter Levereras med gjälar eller fullperforerad yta De nergjutningsbara luftkanalerna kan monteras antingen på ett existerande golv, där golvet höjs till samma som luftkanalernas höjd eller på ett undersänkt 7-10 cm lager av betong och sedan fylls mellanrummet upp. Därvid kan silogolvet vara i normalhöjd. Våra speciella nedgjutningskassetter underlättar gjutningsarbetet och gör dessutom kanalerna lätta att rengöra. Nedgjutningskassetterna är 30 cm djupa och framställda i galvaniserad plåt. Skarvarna är utfomade med speciella öglor, som ger optimal stabilitet. Det är möjligt att vid inläggning av grödor, att köra in i plansilon med vagn och tippa av, och därefter eventuellt skjuta ihop grödorna med en frontlastare. Nedgjutningskassetter Støbemål v/fundablok Dybde (D) ved kanallængde: 0-8 m cm A 8 - Bredd 15 m... rist mmcm B Bredde Bredd A kanal mmcm Bredde B cm C Dybde Djup af fals fals (C) mm 3,5 cm D Djup kanal mm D A B C Nedst Kanallæn Bredde A Bredde B Dybde a Dybde (D 31

32 Planlager Framställt av varmgalvaniserade stålplåtar Silohöjd 2,00 m 5,75 m Pulverlackerade väggar i önskad färg Självbärande konstruktion med dragstänger eller stödben Åtkomst genom segmentport eller plankport Lätt att hålla ren Motstår angrepp från skadedjur Enkel och snabb montering till självmontage Robust och flexibel konstruktion Med sin enkla och robusta konstruktion kan silosystemet utan problem användas i både bestående och nya byggnader, och då systemet är självbärande alla tyngder bärs upp av själva silon ställs inga krav på byggnadens konstruktion. Silosystemet består av en bottenskena fastbultad i golvet, kraftiga galvaniserade stålprofiler i moduler av 50 cm samt en toppskena, som monteras samman till en stabil konstruktion. Hela systemet levereras i anpassade mått efter godkänd ritning så ingen annan anpassning är nödvändig. Lutande huvudkanal för inbyggnad i plansilo Huvudkanal med inspektionskanal Stor port gör in och utlastning enkel Plankport 32

33 Planlager Stolpsystem Detta system användes ofta när kunden önskar att kunna flytta väggar eller ta bort dessa i perioder, när platsen utnyttjas till andra ändamål. Systemet består av målade metallstolpar, som antingen kan vara nedgjutna i golvet eller placerade i nedgjutningsrör. I mellan järnsprofilerna monteras skivor typ plyfa med galvaniserade kantförstärkningar. Systemet har den fördelen att den inte behöver skruvas ihop. Då systemet är helt fristående, det vill säga helt utan dragstänger, är det mycket lämpligt till planlager med nedgjutna körbara luftningskanler. Till stolpsystemet kan levereras ingångsdörr, sugstos samt nedgjutningsrör med lock. Höjd: 1,6-4,0 meter. Modulväggssystem Det är utmärkt för självbyggare då systemet inte kräver någon form av fastgjutning. Väggelementerna levereras som standard i följande mått: Bredd x höjd: 123 cm x 245 cm Sektionerna består av19 mm vattenfasta plyfaskivor, som på bägge sidor har påbultade speciella galvaniserade vinkeljärn. Till avstyvning levereras galvaniserade dragstänger där som vägggelementerna fastbultas i betong golvet. Alla elementer levereras som monteringssats med färdigmonterade väggelement för montering och fastgörning till golv med typ expanderbult. Levereras incl. alla nödvändiga bult för montage samt expanderbult till fastgjörning i golv. Av samma delar kan det byggas upp fristående huvudkanaler eller huvudkanaler för inbyggning mot tryckfast vägg. Huvudkanalerna levereras i följande mått: Bredd : 61 cm, 81 cm Höjd : 122 cm, 181 cm, 245 cm Detta system är mycket lämpligt för planlager och huvudkanaler i höjder på 123 cm och 245 cm. Till systemet kan levereras ingångsdörr, sugstos, spjäll för huvudkanal, m.m. 33

34 Flach & Le-Roy körbart trägolv Originalet Flach & Le-Roy körbart trägolv i hårdträ Möjlighet för torkning av alla typer av grödor Optimal luftfördelning, luft på hela golvet Tål axeltryck på 10 ton Mycket enkel inläggning och utlastning Lätt montering, lämpligt för självmontage Mycket lätt rengöring och stor säkerhet för sortren hantering av olika typer av grödor Kan användas till lagerplats Denna kända kvalitetsprodukt har mycket lång livslängd och har nästan inga begränsningar i användningsområden. Golvets flexibilitet, kapacitet och en erkänd hög kvalitet på produkten är anledning till att fler och fler kvalitetsmedvetna lantbrukare väljer denna typ av planlager. Golvet är uppbyggt av hårt kvistfritt trä på en kraftig konstruktion av träreglar, som vilar på fast betonggolv. Mellan de körbara golvplankorna finns inskurna stålgaller, som säkrar en mycket god luftgenomströmning i hela golvytan. Plantorkningsanläggningen kan byggas upp med nedsänkta huvudkanal under trägolvet eller med huvudkanal över golvet och uppbyggt i trä passande till originalet Flach & Le-Roy trägolv. 34
