Inledning. infracomfort TM. Vad är infravärme? >>> >>> Infravärme är direktvärme från strålning! >>>

Transkript

1 1 Vad är infravärme? Inledning > Infraröd strålning (IR) - Elektromagnetisk strålning är energivågor som kan transporteras utan media, såsom luft eller vatten. Dessa förekommer från skadlig radioaktiv gammastrålning, röntgen, till radiovågor, se bild nedan. Infrarött betyder "bortom rött ljus" och våra ögon kan inte detektera detta utan teknisk apparatur. Infraröd strålning kallas termisk strålning eller värmestrålning. På andra sidan om de våglängder vi kan se återfinns ultraviolett ljus som ger oss fräknar och pigmenterad hud på sommaren. Infraröd strålning brukar delas in i tre kategorier som har dessa egenskaper IR-A strålning med ett våglängdsområde från 780 till 1400 nm, Kortvågig strålning som kan ge ögonskador och brännskador vid höga intensiteter. IR-B strålning ( nm), mediumlångvågig infraröd strälning. IR-C strålning (3000 nm - 1 mm), långvågig strålning som vid lagom intensitet känns behagliga. > Infraröd värme från solen är överallt omkring oss. Den har alltid funnits där. Solen värmer upp vår planet jorden och allt på den via infraröd värme, som är en förutsättning för allt liv." INFRAR ARED Infraröda vågor är osynliga. Strålningsspektrumet från solen innehåller väldigt mycket värmeenergi. Medans strålarna färdas genom luft kan inte luften bli varm. Men desto längre strålarna färdas desto mer diffust blir intensiteten, och därmed värmen. Allting varmare än den absoluta nollpunkten, "noll kelvin" eller -273 grader C, avger strålning och det vi är speciellt intresserade av, infraröda vågor. Den utstrålade energin och våglängdernas fördelning är beroende av temperaturen hos materian, läs ytor. Ju varmare yta desto högre energi avges och våglängderna blir också kortare med högre temperaturer. Alla ytor som ser varandra utbyter energi genom strålning hela tiden, energi går från kallt till varmt.. 100,000nm RADIO 10,000nm 3000nm 1400nm FAR MEDUIM SHORT MICROWAVE INFRARED 780nm > VISIBLE LIGHT Infraröd strålning med relativt låg intensitet (IR-C långa vågor) Anses vara av hög komfort. Högre intensitetsnivåer (IR-A korta vågor), är förknippad med hälsorisker (t.e. ögonskador och brännskador), mot vilken vi måste skydda oss. UV X-RAY GAMMA INFRARED VISIBLE LIGHT LIGHT ULTRAV ULTRAVIOLET AVIOLET Infravärme är direktvärme från strålning! Tjejen befinner sig i skuggan och blir kall av den kalla luften. Mannen står i solen och blir träffad av de varma infraröda strålarna. Vågor från solen. Han känner sig varmare även om lufttemperaturen är densamma för båda. Han blir uppvärmd, men inte genom luften, utan av IR-vågorna från solen. 1km 500m 1m 50cm 1cm 5mm 1mm 760nm 380nm 10nm 1nm.5nm.01nm.001nm.01pm 02

2 1 Vad är skillnaden mellan Infracomfort och konvektiv uppvärmning? Varför sparar Infracomfort så mycket energi?" Inledning Infracomfort Infracomfort värmepaneler värmer ytorna i rummet med infravågor. Luften värms sedan av ytorna som en stor radiator med låg temperaturskillnad mot det som skall värmas, d v s luften. De varmare ytorna gör också att du inte förlorar lika mycket energi i strålningsutbytet mellan dig och ytterväggar och fönster i synnerhet. Du är ju ca 30 grader på ytan och väggarna ca 20. Energi går alltid från varmt till kallt, och ju större skillnad desto mer energi flödar. Stor yta och liten temperaturskillnad i stället för det motsatta En Infracomfort värmepanel med 1 m2 yta omvandlar ett 25 m2 rum till en 100 m2 stor värmande yta med låg yttemperatur. Varm luft stiger som bekant och när alla ytor med infracomfort ytvärmesystem är ungefär lika varma så finns ingen varm luftström som från ett konvektivt element som vill uppåt. Dessutom ingen kall luftström som vill nedåt. Luften står stilla. Ju snabbare luften passerar över din kropp desto mer värme förlorar du. De relativt låga lufthastigheter som det rör sig om med konvektiv värme har ändå en stor betydelse för vår komfort. Luftens uppmätta temperatur och relativa fuktighet När luften slutar att cirkulera och omgivande ytor är varmare än med konvektiva radiatorer så kan vi ha ett par grader lägre lufttemperatur med samma eller faktiskt högre komfort. Det blir också lika varmt överallt i rummet. Det som också tydligt är att golven blir betydligt varamare än tidigare. När luftens temperatur är lägre försvinner också mindre värme ut med ventilationsluften varje gång vi omsätter luftvolymen i huset. Det vi känner som torr eller fuktig luft är den relativa fuktigheten, värmer vi luft utan att tillföra fukt så blir den torrare. Med infracomfort så får vi behagligare luft att andas då den är i praktiken svalare. Infracomfort torkar fukt från väggarna och ökar isoleringens effektivitet Det ger lägre värmeflöde genom ytterväggar och tak. Dessutom blir temperaturen under taket lägre än vid konvektiv värme vliket minskar energitappet den vägen. Temperaturen kan och bör anpassas så efter användning Svalare på natten i rum där man sover för komfort och än svalare där ingen vistas. Detta fungerar utmärkt med Infracomfort. Kommer man plötsligt på att man vill använda ett rum som är schemalagt svalt så är det bara att ställa panelerna på kontinuerlig drift och njuta av direktvärmen, du kommer inte att frysa, det lovar vi. Detta sparar stora mängder energi, %. Konvektiv uppvärmning Infracomfort ger långsam värme Med det menas att de antal tillfällen som vi med konvektiva system eldar för kråkorna minskas. En elradiator som går på fullt när ytterdörren står öppen gör det helt i onödan och försöker hålla luften varm med full effekt. Termostaten för infrapanelen kommer också att reagera på en kall luftström utifrån så länge dörren är öppen. Skillnaden är att panelen lagrar in energi i ytorna omkring som kommer till nytta senare. Detta tack vare långsamheten och att mer energi är lagrat i ytor och inte lika mycket i luften. Luft är en dålig värmeledare och torkar inte upp väggar vid normala rumstemperaturer. Dessutom så blir luften närmast väggen fuktigare relativt sett vliket gör att drivkraften att torka väggen blir låg eller ibland negativ om väggen är kall och det är fuktigt i luften. Faktum är att hela förklaringen till den stora besparingen i energi inte är klarlagd då mycket lite forskning utförts. Detta gäller ytvärmetillämpningen. När det gäller direktvärme så är orsakssambandet mer uppenbart jänfört med en värmefläkt. Kandidater till förklaring är förutom de som nämnts ovan, ett lägre värmeövergångstal mot ytterväggar tack vare lägre relativ fuktighet nära väggen och lägre lufthastighet. Vidare så kan det vara så att "långsamheten" bättre tillvaratar värmen från andra tillfälliga värmekällor som TV apparater eller spisar och att onödig övertemperatur undviks. I sammanfattning kan besparingarna förklaras med - Lägre temperatur som ger lägre ventilationsförluster. - Mindre eldning för kråkorna som är ett resultat av den inbyggda "långsamheten" - Precis styrning, med sänkningar efter användning som fungerar. - Torrare ytmaterial i väggar vilket leder värme sämre. Om luften inte är varm känns det kallt och all luft måste värmas upp för att få en värmande känsla. Eftersom luften inte kan förvara värmen, kommer rumstemperaturen att sjunka så fort uppvärmningen avtar. Därför behövs det fler uppvärmningstimmar Mer energi behövs för onödig uppvärmning...detta förbrukar mycket energi! 04

3 1 Vad gör infracomfort annorlunda gentemot andra IR system? Inledning Elförbrukningen säger ganska lite om en infrapanels utgående värmeenergi i form av infravågor. Alla uppvärmda ytor avger infravärme, men att värma upp en yta innebär inte automatiskt att den uppvärmda ytan fungerar effektivt. Det som inte blir till infravågor blir konvektiva förluster nära panelen som vi inte har nytta av. Den utgående infravärmeenergin och därmed effektiviteten är beroende av enbart dessa faktorer: -Panels storlek -Panelens beläggning/ytmaterial (effektivitet för att avge IR-strålning) -Panelens yttemperatur Teknologin hos konkurrenter De flesta av de tillgängliga Infrapanelerna på marknaden har en förhållandevis hög yttemperatur på Liten ytstorlek på C 1,2m0,6m=0,72m2. > Ej komfortabelt- ojämn värmekänsla För varmt nära värmaren och en kall känsla längre bort från panelen > Minskad effektivitet Liten yta och högre temperatur avger mindre IR energi och ger högre värmeförluster genom konvektion främst på baksidan av panelen och därför är energibesparingen också ofta betydligt mycket lägre, 30-50% i skillnad för vissa paneler. > Tekniken bakom infracomfort effektivitet > infracomfort skillnad Comparison calculation (Plank formula*) PX710 Input Watt Surface Surface m2 Efficiency Surface C 72 IR Heat Output W Differ. Output W Differ. Input W Mod X % + 16,5 % 30 % större yta och lägre yttemperaturer, 72 C för Alu, 80 C för Glas och endast 48 C med gips. - Hög verkningsgrad (upp till 29 % bättre än andra infravärmare) - Minimal värmeförlust på baksidan (Alu och glas ca 45 C) Andra värmepaneler kan kosta mindre, men du behöver fler paneler (W/m2) och får högre elräkningar hela panelens livslängd, som kan vara typiskt 30 år. Infracomfort PX 710 har 32 % större yta och 24 % lägre yttemperatur PX 710 avger 13 % mer infravärme och förbrukar 16,5% mindre energi. Plate X är 29,5% MINDRE effektiv. 2 paneler som installeras i ett 20 m2 rum: PX 710: 35,5 W/m2/ Plate X: 42,5 W/m2 Panel X har 13 % mindre uteffekt men behöver 13 % mer W/m2 *Plancks Lag för beräkning av ma värmeeffekt per värmepanel m²: qr = 2*( Radiation No)*(efficiency surface - έ)*(273+surface temperature/100) 4 Ovanstående beräkning för ett PX 710 värmepanel: qr = 2 * 5.67 * 0.93 * (273+72/100) m 2 = Watt 07

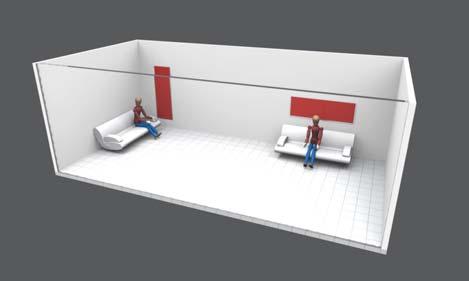

4 4 Infracomfort regler - Placering av panelerna - ytuppvärmingsprincipen Viktiga saker att veta! Värmegenomträngning: Även om Infracomforts paneler bara har 70 C till 80 C (Alu/Glas) som yttemperatur bör man aldrig installera dem för nära människor. Man kommer att känna att det är för varmt nära panelen när den är aktiv kallt längre bort. Vissa människor kan till och med få huvudvärk. Ett avstånd om ca 70 cm räcker. Ojämn värmekänsla och fönster Fönster har den lägsta isoleringsförmågan i i huset och är kallare än väggarna. Infracomforts värmevågor kommer att värma upp glaset men det kommer att finnas en skillnad mot resten av ytorna och rumsluftens temperatur. I mindre rum skall man inte installera panelerna närmare än 3m rakt mot fönster eftersom det kan skapa en obekväm och obalanserad Nära traditionellt kalla områden Om ett rum har stora och flera fönster eller mycket kalla ytterväggar med dålig isolering så är det rekommenderat att placera värmepanelerna i taket och närmare dessa kalla partier för att få mer värmestrålning på dessa områden. Installera paneler på innerväggar istället för ytterväggar Ytterväggar är kallare än innerväggar i huset. En kallare vägg skapar större temperaturskillnader mellan värmepanelen och väggen, då uppstår konvektion och termiska luftströmmar som därmed ökar energiförbrukningen. Ytterväggen blir även varmare och värmen transporteras ut och förloras. Dessutom blir det svårare att värma ytterväggen med indirekt strålning via andra ytor Placera inte värmepanelerna mitt emot varandra Om möjligt så undvik att placera paneler mot varandra om avståndet mellan väggarna är mindre än 3,5 m. Min 15 cm över golv/ma 3m takhöjd Att installera panelerna för nära golvet, speciellt horisontella, kommer att sakta neruppvärmningen av rummet, bara hälften av vågorna går direkt in i rummet och den andra hälften behöver bli re-emitterad av golvet. För takmontage se till att det inte är mer än 3 m. Om takhöjden är högre måste panelen sänkas eller mer effekt installeras. 18

5 4 Infracomfort Rekommendationer för termostat Viktiga saker att veta! Infracomfort har eget sortiment av termostater. Men andra termostater kan användas så länge som de inte är av enkla bimetalltyper som slår till och från, utan de måste vara elektoniskt styrda med ett tillslag något under och frånslag något över inställd temp, s k hysteres, +-0,5 e vis. Trådlösa termostater ger möjlighet till fleiblare montering. För att maimera energibesparingen genom fleibel programmering bör en termostat per rum installeras. För öppna planlösningar kan det vara mer effektivt att använda en termostat för alla paneler. Men har du kök med en spis eller en kamin du eldar i ibland så kan uppdelat vara bättre. För offentliga lokaler såsom hotell eller uthyrningsrum är det rekommenderat att använda en termostat som inte går att manipulera grundinställningar på, bara temperatur, där dessa inställningar kan låsas. Annars kan det fort bli ineffektivt. Du vill också kunna utnyttja sänkning i rumstemp för hotell när rummet är ledigt för att spara energi så du behöver en Placering av termostat Placera inte i direkt solljus: Se till att sensorn på inte skyms. Den sitter under på Infracomforts termostater. Placera inte i slutna utrymmen: Placera inte på ytterväggar. Temperaturen i rummet kan bli för hög och ojämn. Placera inte vid nära paneler eller när andra värmekällor. Inte heller där panelen strålar med hög intensitet. Installera: - På innerväggar - ca 1-1,5 m över golv -Mittemot en annan panel endast om avståndet är mer än tre meter. Varm luft kommer alltid att stiga i trapphus. Det är viktigt att täcka utrymmen på alla nivåer för att hålla temperaturer lika i höjdled. Använd trådlösa mottagare för varje panel och placera en trådlösa termostat på lämpligt ställe, man kan behöva flytta runt termostaten för att hitta bästa position. 20

6 7 Infracomfort drift av värmepaneler/ventilation/underhåll Låt termostaten styra, annars sjunker effektivitet och komfort. Ange inte för låga temperaturer på termostaten vid installation i rum eller lokaler som inte används så ofta. Min temp rekommenderas till 14 grader och ned till 12 för sportstugor eempelvis. Hur vet jag att installationen är korrekt och effektiv? Infracomfort i drift Första gången infracomfort värmesystem aktiveras kommer panelerna att vara aktiva långa tider eftersom systemet torkar ut fukt från material, vilket är bra, men drar mycket energi. Beroende på fukthalten vid start kan det ta mellan en till fyra dagar att komma i balans. Samma sak kan hända i viss mån om höstkylan kommer hastigt då fukt tas upp av material på sommaren då ingen värme mer än den solen ger. Infracomfort infravärmesystem ger ett väldigt komfortabelt inomhusklimat. Därför kan ventilationen i huset reduceras till ett minimum. Korta (5 minuter) intervall på morgonen/eftermiddag och kväll kommer att vara mer än nog. Eftersom värmeenergin lagras i ytorna, kommer rumstemperaturen återfås mycket snabbt. Observera att kontinuerlig ventilering kommer att ha en negativ inverkan på komfort och verkningsgrad eftersom Infracomforts installation inte är avsedd att värma upp luften. Installation av Infracomforts värmepaneler är 100 % underhållsfria. För rengöring använd vatten eller mild tvål, se till att panelen är helt kall först för bästa resultat. Vattnet dunstar annars och du kan få ränder, speciellt för speglar. Kontrollera temperaturökningen per timme och aktiv tid. Ett väldimensionerat system skall öka temperaturen 1,0 till 1,5 C per timme för Alu/Glas-paneler, gipspaneler 0,5-0,8 C för lufttemperaturer upp till något över dimensionerad temperatur, normalt grader. Däröver något långsammare. Normal aktiv tid för panelerna skall vara 45% +/-10% beroende på utetemperatur. Om observerade värden stämmer med ovan värden är dimensioneringen korrekt. Vid avvikande mätning kontrollera först termostatens placering mot givna rekommendationer Kontrollera temperaturerna hos alla ytorna i rummet med en IR temperaturmätare. Ytor bör uppvisa likvärdiga eller en något högre temperatur än luften. Förutom fönster, dåligt isolerade ytterväggar och vid eventuella köldbryggor. Om ytor inte når likvärdiga temperaturer är systemet antagligen underinstallerat eller att stora ytor inte återemitterar infravågor. Mer effekt kan behövas eller att effekten delas upp på flera mindre paneler. I vissa fall behöver panelerna placeras om. Kraftig överinstallation kan ge varmt i rummet men med ojämna temperaturer som konsekvens. 28
