2 SITRANS P familjen Det rätta valet för varje tillfälle Det finns inte två processer som är lika. Det finns inte två infrastrukturer som är likadana. Det finns inte två yttre förhållanden som är likadana. Så varför skulle den ena SITRAN P vara den andra lik? Vi erbjuder dig en komplett familj av transmittrar med olika prestanda, olika tryckområden och ett stort urval av material givare för alla förekommande applikationer i din process. Alltifrån high performance till basic. SITRANS P trycktransmittrar står för mätnoggrannhet, hållbarhet och i synnerhet för teknisk avancerad användarvänlighet. Men att vara tekniskt avancerad medför också ett produktansvar. Därför har vi utvecklat en robust enhetsversion som också erbjuder dig självdiagnostik - anläggningsövervakning och egenövervakning, feldiagnostik för extremt kritiska mätningar, larm när kalibrering skall utföras och många andra övervakningsfunktioner. Till exempel har SITRANS P DS III självtestfunktioner och uppfyller alla krav för avbrottsfri kraft. Transmittern är lämplig att använda i SIL2 *) mätkretsar i enlighet med IEC 61508/IEC SITRANS P DS III är ett effektivt sätt att förhindra fel. Denna funktionalitet kostar inget extra eftersom den är en grundläggande egenskap hos SITRANS P DS III. I familjen SITRANS P finns en produkt för varje tillämpning - enhetliga mätceller och kapslingar inklusive konfigurering med SIMATIC PDM! *) SIL = säkerhetsintegritetsnivå (Safety Integrity Level) Översiktsfakta: SITRANS P DS III Digital trycktransmitter med HART, FF eller PROFIBUS PA kommunikation som har inbyggd tryckknappskonfigurering, diagnostikfunktioner och hög noggrannhet. SITRANS P300 Digital trycktransmitter med HART, FF eller PROFIBUS PA kommunikation och kapsling i rostfritt stål. Speciellt framtagen för de speciella kraven inom livsmedels-, läkemdelels- och och bioteknikindustrin. SITRANS P Compact Serie av analoga trycktransmittrar med kapsling i rostfrit stål. Speciellt framtagen för för de speciella kraven inom livsmedels-, läkemedels- och och bioteknikindustrin. SITRANS P ZD Digital trycktransmitter med hus i rostfritt stål och display. SITRANS P Z Trycktransmitter med fast mätområde och mätcell i rostfritt stål och keramik. SITRANS P MPS Trycktransmitter för enkel och bekväm nivåmätning med hydrostatisk nivåmätning. 2

3 SITRANS P sätter standarden Användarvänlig och exakt Lämna skruvmejseln och andra verktyg i verktygslådan när du ställer in nollpunkter, mätområden, dämpning osv. Inställning i blindo med tre tryckknappar och den stora programmerbara displayen ger samma höga noggrannhet. Hög kvalitet och lång livslängd SITRANS P har en MTBF på mer än 300 år. Efter installationen kan du konstatera att enheten har den tillförlitlighet som gjort den känd - med de besparingar i tid och kostnader som det medför. Hårdhudad Har du en tillämpning där det förekommer extrem kemisk eller mekanisk påfrestning? SITRANS P klarar av det med lätthet. Detsamma gäller för elektromagnetisk interferens - SITRANS P är skyddad tack vare EMC-märkdata från 10 khz till 1 GHz. Praktisk och mångsidig Mångsidigheten att passa i alla tillämpningar har länge varit standard för SITRANS P. Konfigurering av SITRANS P kan göras med hjälp av de tre tryckknapparna, med en HARTkommunikator eller med en dator med verktyget SIMATIC PDM. Allting är möjligt. Modulariteten hos SITRANS P är också en fördel: eftersom givarspecifika data lagras i mätcellen, kan den inkapslade elektronikmodulen bytas ut utan problem. I händelse av driftproblem gör mätområdesjusteringen (turndown) 100:1 att en enda transmitter kan tjänstgöra som reserv för många olika mätområden och alltså minska reservdelarnas antal och kostnad. Högklassig kommunikation Förutom lokal konfigurering med tryckknapparna kan du fjärrkonfigurera en SITRANS P transmitter via HART, PROFIBUS elle FF. Du kan till och med samla in kritiska tryckoch temperaturavvikelser genom att använda så kallade "min./max.-visare". *) MTBF = medeltid mellan fel (Mean Time Between Failure) 3

4 Maximal driftsäkerhet för enheten och din process: DS III serien Tillförlitlighet för processen, minskad stilleståndstid för din anläggning, högre kvalitet hos de tillverkade produkterna kan en transmitter göra stor skillnad? Det kan den absolut, i det ögonblick den tar steget från att vara en enkel "värdeindikator" till att bli en "värdeanalysator". Som SITRANS P, den första transmittern med integrerade diagnostikfunktioner. Den övervakar sig själv och andra processtillstånd i din anläggning regelbundet. På det hela taget hjälper SITRANS P anläggningsoperatörerna och ökar användarnas tilltro till informationen om processens tryck. Avancerad transmitterdiagnostik med SITRANS P innebär: Dubbla register för observationstid - dessa kan ställas in att signalera när förebyggande underhåll eller kalibrering krävs. Tre gränsvärden som kan ställas in fritt: Det innebär att du kan införa föralarm och/eller övervaka temperaturen. Ett register över överskridna gränsvärden: Baserat på maximumvisare för min./max.-värdena för ingångstryck och temperaturen hos givaren och elektroniken. Registret ger statusinformation för den nya SITRANS P, processen och omgivningstemperaturen. Simuleringsfunktion: Gör så att transmitterns elektronik och hela kretsen kan kontrolleras direkt efter givaren, till exempel för systemstart. Detta ger viktig information över om transmitterns elektronik fungerar, vid vilka tryck gränsvärderna svarar, om styrkretsen fungerar korrekt och att alla displayer fungerar och så vidare. Enkelt plugin-utbyte av trasiga delar, till och med på plats, om enheten signalerar ett fel i elektroniken eller i mätcellen; ingen omkalibrering behövs. DS III serien 4

5 Bara en fråga om inställning Tre tryckknappar och en LCD-display med hög kontrast är allt du behöver för att ställa in parametrarna på plats. Du kan ställa in minimalt och maximalt mätområde, justera utsignalens dämpning och den avbrottsfria riktningen hög eller låg - allt utan att du behöver öppna transmitterns lock, vilket gör att märkdata för det riskfyllda området vidmakthålls. Du kan också ändra från tycklinjärt till flödeslinjärt eller justera mätområdet upp till en faktor 100:1 med en enda knapptryckning. Elektronisk dämpning på upp till 100 s kan väljas. Det är också möjligt att välja upp till 17 olika fysikaliska enheter för tryck. Och om du söker det mest bekväma sättet att kontrollera strömkretsen? Då kan SITRANS P ställas i strömkällemod för att underlätta kontroll av kretsen. Hårt arbete, inte med HART Naturligtvis kan du också använda HART-protokollet för att ställa in alla transmitterns parametrar. Med en HART-kommunikator, PC eller vilket HART-kompatibelt processtyrsystem som helst. Via HART kan man granska alla parametrar och all diagnostikinformation i signalkretsens alla punkter. Programvaran SIMATIC PDM gör detta mycket lätt för användaren. Digital fältbusskommunikation med PROFIBUS I själva verket är det bara ett gränssnitt. Men det ger också användarna åtkomst till helt digital kommunikation via PROFIBUS PA, även i riskfyllda områden. PROFIBUS-enheten kan vidarebefordra processvärden och diagnostikinformation i en enda digital förbindelse. Det innebär att SITRANS P på ett enkelt sätt kan kommunicera med PROFIBUS-kompatibla processtyrsystem, t.ex. SIMATIC PCS 7 och andra. SIMATIC PDM processenhetshanterare, (Process Device Manager) gör installation och drift till en enkel uppgift. Felfri och certifierad hållbarhet Extrema tryck och temperaturer och agressiva omgivningsförhållanden SITRANS P klarar allt. Detta påstående styrks med referenser, certifikat och officiella godkännanden från hela världen: till exempel CENELEC (Europa), FM (USA), CSA (Kanada) och NEPSI (Kina). För ytterligare certifikat, se PROCESS FIELD BUS 5

6 SITRANS P DS III transmitter har en speciell säkerhetsstandard för tryck, differenstryck, absoluttryck och fyllnadsnivå. Transmittern är lämplig för användning i SIL 2 mätkretsar i enlighet med IEC 61508/IEC Säkerhetsrelaterade funktioner innefattar såväl feldiagnostik och definierad felhantering som beräkning av felfrekvensen. Med säkerhetsvärdena beräknade enligt IEC och en felfrekvens på ett fel per 300 år, är SITRANS P DSIII utformad för att användas i anläggningar där säkerhet och tillförlitlighet är av yttersta vikt. Och eftersom detta är vår standardenhet, så betalar du inget extra för denna egenskap. DS III serien En speciell fördel: Med bara en SITRANS P DS III kan samma säkerhetsnivå uppnås som med två traditionella transmittrar. Det innebär att du sparar kostnaderna för en extra transmitter, inklusive installations- och underhållskostnader, extra ledningsdragning och extra isolerande kraftaggregat. För inte tala om den plats du sparar i skåpet! Erfarenhet från ett antal tillämpningar har visat hur välutformad SITRANS P DS III är för användning i verkliga livet. Om du vill ha hög säkerhet och tillförlitlighet, skall DS III stå högst upp på din önskelista. 6

7 Referensen i en rostfri kapsling: SITRANS P300 Precis som högpresterande SITRANS P DSIII symboliserar SITRANS P300 exakt mätning och robusthet, speciellt vid innovativa tillämpningar. Med SITRANS P300 finns dessa välbeprövade egenskaper nu också tillgängliga för för processer inom livsmedels- och läkemedelsindustrin. Med ett maximalt mätfel på 0,075 %, en hygienisk kapsling i rostfritt stål, med laseretsad namnskylt och SITRAN P DS III välbeprövade driftsfilosofi, passar den perfekt i SITRANS P produktsortiment. Rengöring och sterilisering på plats gör att avdrift undviks upp till den specificerade temperaturen 250 C. Utvärdering av rengöringsprocessen stöds genom visare av extremvärden som registrerar sensorns minimum- och maximumtemperaturer. Processdata kan läsas av över ett HART-, PROFIBUS PA eller FF-gränssnitt. SITRANS P300 kan också kombineras med mätceller för absolut och relativt tryck. Utbudet av processanslutningar innefattar anslutningar för livsmedels-, läkemedelsoch pappersindustrin, och sträcker sig ända till ordinära varianter av gängor och anslutningsflänsar. En viktig funktion hos mätcellerna är processanslutningen, som svetsas samman med mätcellsmembranet. Det finns alltså inga tätningar på processidan vilka kan vara möjliga gömställen för bakterier. Robustheten hos alla komponenter som kommer i kontakt med mätsubstansen säkerställs i enlighet med EHEDG. Det är också värt att nämna tillvalet med ett utökat temperaturområde upp till 200 C, som gör att transmittrarna kan användas i tillämpningar där man förr var tvungen att använda tryckförmedlare. Det är här SITRANS P300 utmärker sig tack vare sin utökade mätnoggrannhet och kortare tider för leverans jämfört med tryckförmedlare. PROCESS FIELD BUS P300 serien 7

8 SITRANS P: För precision i alla lägen: Precision. Hållbarhet. Det är ryktet hos SITRANS P för de kunder som har använt dem. Listan över användare är rena Vem är det? för den internationella industrin. Vill du ha några fakta som styrker det? Den har en noggrannhet på 0,075 % över hela skalan. Den kan också stoltsera med 99 % efter 10 års kontinuerlig drift Dessa egenskaper gör att användaren sparar tid och avsevärda pengar i underhållskostnader Inställning i blindo inget skäl för att offra mätnogrannhet Tycker du att inställning i blindo utan en tryckkälla är bekvämt, men att det inte är det du är van vid? Då kommer du snabbt att uppskatta det kraftfulla i den här egenskapen hos SITRANS P. Denna inställningsmetod använder höljets inneboende precision för att ställa in de önskade nedre och övre gränsvärdena. Jämn precision trots tuffa omgivningar Om du funderade över hur mycket en SITRANS P tål i verklig användning, besök då våra testlaboratorier. Där testar vi varje enhet under extrema förhållanden innan leverans. Differenstransmittrar utsätts för tryck upp till 630 bar, trycktransmittrar utsätts för tryck som är sex gånger högre än det maximalt uppmätta värdet. Tester har till och med visat att, baserat på deras höga mekaniska integritet, celler som från början var utformade för ett maximalt tryck på 400 bar kan motstå tryck på över 1000 bar utan problem, dvs utan att gå sönder. Det är inte konstigt att SITRANS P har fått så många internationella certifikat och godkännanden. Till och med WIB en internationell grupp av användare av processenheter har bekräftat den utomordentliga hållbarheten och säkerheten hos SITRANS P. Metallkapsling för alla tillämpningar Vi skulle ha kunnat klara oss med ett plasthölje för elektroniken. Men vi ville erbjuda maximal hållbarhet och robusthet och nöjde oss inte med den näst bästa lösningen för någon detalj: därför valde vi en metallkapsling. SITRANS P-sortimentet erbjuder till och med den rätta lösningen för tillämpningar i extremt aggresiva medier.. Enheter som utsätts för mycket frätande medier är utrustade med med ett isolerande membran i rostfritt stål, Hastelloy, tantal, monel eller guld och kapslingen finns i gjutet aluminium eller rostfritt stål. Tryckförmedlare Dessa trycktillbehör används för att mäta varma, aggressiva, höggradigt viskösa eller kristalliserande medier. De finns i följande versioner: Fläns enligt DIN, ANSI osv., antingen fast anslutna tillsammans med transmittern eller via ett flexibelt kapillärrör. Olika fyllnadsvätskor för mediatemperaturer upp till 400 C. Olika membranmaterial. Ett rad varianter för speciella industrier som till exempel livsmedelsindustrin. 8 Tryckförmedlare

9 Specialisten för livsmedel, läkemedel och bioteknik: Compact serien Compact serien SITRANS P Compact är en analog transmitterför mätning av absolutoch övertryck. Den utvecklades med tanke på de speciella kraven inom livsmedels-, läkemedels- och bioteknikindustrin. Enheterna är utformade för att uppfylla hygienrekommendationerna från EHEDG, FDA och GMP. Ett antal aseptiska processanslutningar i rostfritt stål och en processkapsling i rostfritt stål med täthetklass IP67 inkluderades i Compact-serien för att av klara strängare hygieniska krav. Speciellt fokus låg på hög ytkvalitet, med ett alternativ att elektrolytpolera systemet. Vår tryckmätningsspecialist Compact kompletterar sin rengörings- och steriliseringsprocess (CIP, SIP) med drift - och felfri funktionalitet. SITRANS P MPS För mätning av nivåer Z- och ZD-serierna Tryckomvandlare Z- och ZD-serierna... I Z-serien använder vi två typer av membranmaterial: rostfritt stål eller keramik. Det gör mätprocesserna för tryck, absoluttryck och hydrostatiskt tryck till en lätt uppgift. Du kan ställa in trycket som mäts upp med dessa givare till att omvandlas till en signal på antingen 4 20 ma eller 0 10 V. Tryckomvandlaren SITRANS P ZD har också tillval i form av en digital display och justering av mätområdet (turndown) på 10:1. Kapslingen och processanslutningen är gjorda av rostfritt stål. Displayen finns som radiellt eller axiellt montage till processanslutningen. SITRANS P MPS-serie är en transmitter för mätning av hydrostatisk nivå. Den doppas i mediet hängande från en kabelände. Givarens kapsling i rostfritt stål gör den lämplig att använda i allt från dricksvatten till aggressiva vätskor. MPS serien 9

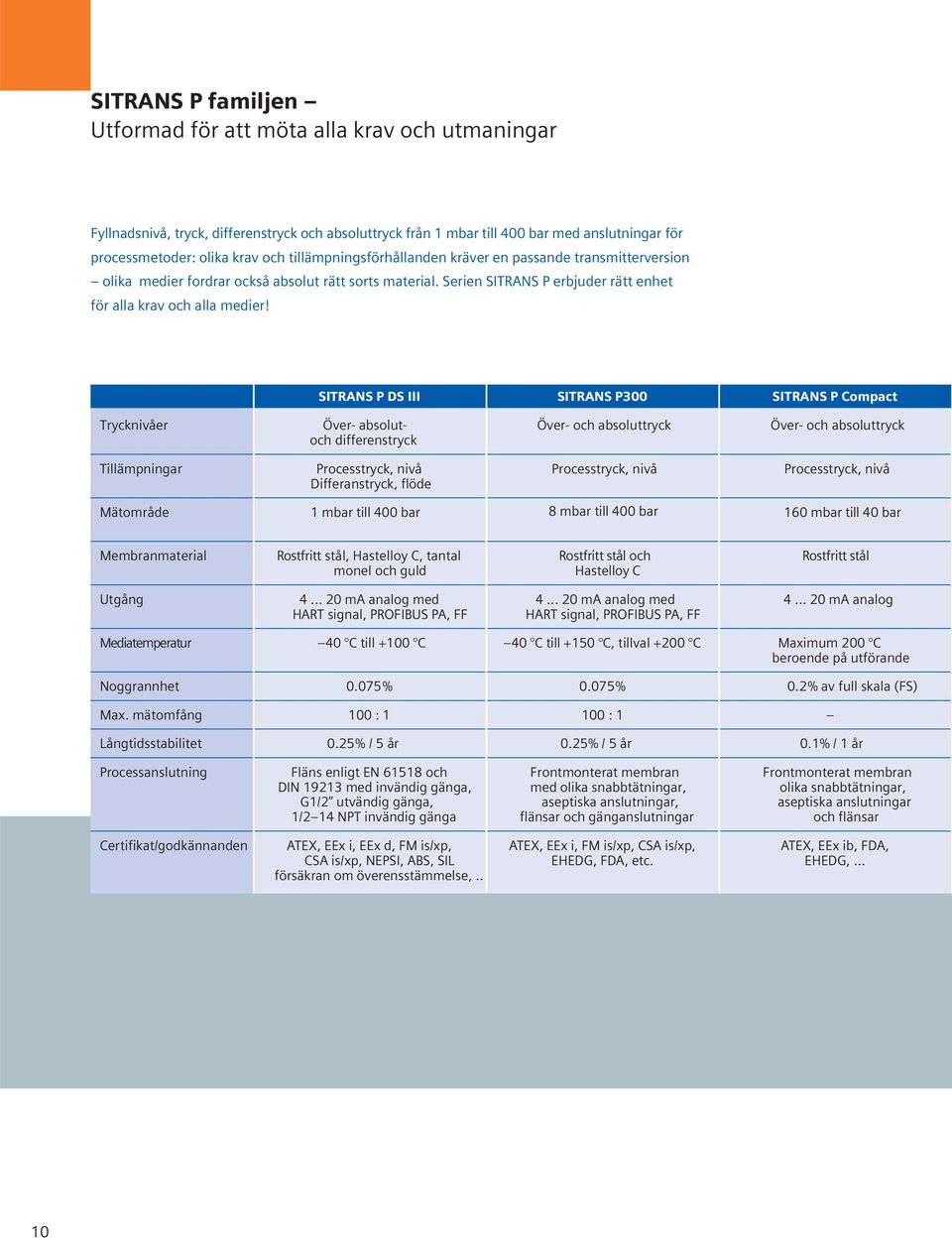

10 SITRANS P familjen Utformad för att möta alla krav och utmaningar Fyllnadsnivå, tryck, differenstryck och absoluttryck från 1 mbar till 400 bar med anslutningar för processmetoder: olika krav och tillämpningsförhållanden kräver en passande transmitterversion olika medier fordrar också absolut rätt sorts material. Serien SITRANS P erbjuder rätt enhet för alla krav och alla medier! SITRANS P DS III SITRANS P300 SITRANS P Compact Trycknivåer Över- absolutoch differenstryck Över- och absoluttryck Över- och absoluttryck Tillämpningar Processtryck, nivå Differanstryck, flöde Processtryck, nivå Processtryck, nivå Mätområde 1 mbar till 400 bar 8 mbar till 400 bar 160 mbar till 40 bar Membranmaterial Rostfritt stål, Hastelloy C, tantal monel och guld Rostfritt stål och Hastelloy C Rostfritt stål Utgång ma analog med HART signal, PROFIBUS PA, FF ma analog med HART signal, PROFIBUS PA, FF ma analog Mediatemperatur 40 C till +100 C 40 C till +150 C, tillval +200 C Maximum 200 C beroende på utförande Noggrannhet 0.075% 0.075% 0.2% av full skala (FS) Max. mätomfång 100 : : 1 Långtidsstabilitet 0.25% / 5 år 0.25% / 5 år 0.1% / 1 år Processanslutning Fläns enligt EN och DIN med invändig gänga, G1/2 utvändig gänga, 1/2 14 NPT invändig gänga Frontmonterat membran med olika snabbtätningar, aseptiska anslutningar, flänsar och gänganslutningar Frontmonterat membran olika snabbtätningar, aseptiska anslutningar och flänsar Certifikat/godkännanden ATEX, EEx i, EEx d, FM is/xp, CSA is/xp, NEPSI, ABS, SIL försäkran om överensstämmelse,.. ATEX, EEx i, FM is/xp, CSA is/xp, EHEDG, FDA, etc. ATEX, EEx ib, FDA, EHEDG,... 10

11 SITRANS P ZD Över- och absoluttryck SITRANS P Z Över- och absoluttryck SITRANS P MPS Hydrostatiskt nivå Processtryck, nivå 400 mbar till 400 bar Processtryck nivå 100 mbar to 400 bar Nivå 2 mvp till 20 mvp Rostfritt stål Rostfritt stål, keramik Rostfritt stål ma analog ma analog ma analog 30 C till +100 C 30 C till +120 C 10 C till +80 C 0.25% från max. 10 : % / år G1/2 utvändig gänga, G1/8 invändig gänga, 1/2 14 NPT invändig gänga 0.25% från max. 0.3% / år G1/2 utvändig gänga, G1/8 invändig gänga, 1/4 NPT utv. gänga, 1/2 NPT inv. gänga ATEX, EEx ia, Lloyd s Register of Shipping, % från max. 0.2% / år ATEX, EEx ia,... 11
