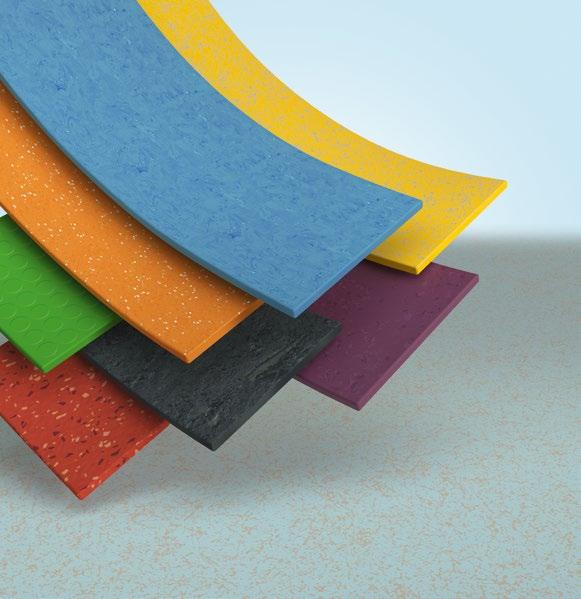

1 GUMMIGOLVBELÄGGNINGAR OCH TILLBEHÖR 2017

2

3 Innovativ hållbarhet Made in Germany Idén att skapa ovanliga och individuella lösningar för golv som uppfyller mycket varierande krav och tål riktigt hårda påfrestningar är vår drivkraft. Gummi har naturliga egenskaper som gör att det är det perfekta materialet att nå vår ambition med. Gummimaterialet har den unika förmågan att permanent klara hårda påfrestningar utan att vi behöver kompromissa med kvaliteten. Med rätta känner vi oss stolta över våra erfarenheter och vår förmåga att ha perfektionerat denna naturprodukt. nora golvbeläggningar är halkhämmande och svårantändliga och har fantastiska ergonomiska egenskaper och stegljudsdämpning. Dessutom innehåller de inga mjukgörare (ftalater) och behöver inte förses med någon ytbeläggning. Detta är argument som uppskattas mycket av våra kunder inom de mest varierande användningsområdena. Därför träffar man på nora golvbeläggningar överallt runtom i världen, till exempel på sjukhus och vårdinrättningar. Där finns våra golv både i absolut sterila rum med högsta hygienkrav som operationssalar och i patientrum där det i första hand är en trivsam atmosfär som gäller. Flygplatser, tåg och järnvägsstationer områden som passeras av miljontals människor varje dag och därför måste uppfylla mycket högt ställda krav. Skolor, universitet och förskolor lokaler där det är viktigt med ett naturligt formspråk rummet och en hälsosam inomhusluft. Kontors-, administrations- och industribyggnader där hänsyn måste tas till särskilda regelverk och standarder. För oss är det en självklarhet att uppfylla våra kunders och partners önskemål. Vi vill att du ska känna dig trygg i ditt val av nora golvbeläggningar och att du verkligen ska känna att du gjort rätt val, inte bara idag utan även i morgon och i övermorgon. Det är vår ambition och det står vi för! INNEHÅLL norament golvbeläggningar 8 19 noraplan golvbeläggningar nora ntx nora specialbeläggningar norament trappbeläggningar nora trapptillbehör nora tillbehör Tekniska data 72 73

4 Två produktlinjer otaliga möjligheter Var och en strävar efter individualitet. Varför skulle det kravet sluta med golvbeläggningen? Våra produktlinjer norament och noraplan utgör i praktiken en perfekt symbios av design, funktionalitet och miljövänlighet. Därmed kan vi vara säkra på att kunna erbjuda den perfekta lösningen för alla krav och kreativa idéer som våra kunder har. På de följande sidorna kan du bekanta dig med vår produktportfölj och få veta mer om vilka möjligheter du har att skapa något alldeles speciellt med nora golvbeläggningar och systemlösningar.

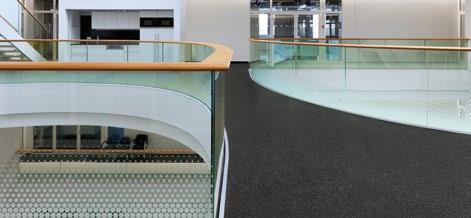

5 Clariant innovation Center CIC, Frankfurt, Tyskland norament Klassikern bland gummigolven övertygar med hållbar kvalitet och förstklassig funktionalitet. De högtryckspressade plattorna har en mycket tät och sluten yta. Den gör att plattorna är extremt slitstarka och lättstädade. I produktportföljen ingår fem olika mönstervarianter. Från den klassiska pastillen norament 926/825 som har gjort sin insats på flygplatsen i Frankfurt, den europeiska knutpunkten för flygtrafik, i flera decennier nu. norament golvbeläggningar lämpar sig för byggnader där det ställs extrema krav, till exempel ishallar eller till och med oljeplattformar. Wuppertaler Schwebebahn, Tyskland Dirk Wilhelmy noraplan noraplan golvbeläggningar finns som rullvara eller plattor och ger obegränsat spelrum för designmöjligheter eftersom de finns i så många olika mönster och färger. Produktsortimentet består av åtta olika mönster. Nytillskottet noraplan valua kommer bäst till pass där det är viktigt med en trivsam atmosfär, t.ex. i patientrum och på äldreboenden, men även i representativa byggnader. Där gör golvets linjära och livfulla ytstruktur verkligen sitt till i kombination med gummits naturliga egenskaper. Tack vare sina funktionella egenskaper lämpar sig noraplan golvbeläggningar för att uppfylla många olika krav. Eftersom de har så goda halkskyddsegenskaper och är resistenta mot olja och fett övertygar noraplan golvbeläggningar i lokaler som utsätts för mycket tuffa påfrestningar.

6 Utomordentlig kvalitet nora golvbeläggningar och tillbehör Miljöutmärkelser, godkännanden och miljöproduktdeklarationer Blå ängeln En av världens mest kända och äldsta miljöutmärkelser, initierad av den tyska förbundsregeringen. Den garanterar att produkterna uppfyller särskilt högt ställda krav på miljö-, hälso- och användningsegenskaper och omfattar även produkternas emissioner och beståndsdelar. Utdelningskriterier: RAL-UZ Har tilldelats: norament 926 och noraplan standardbeläggningar samt nora monteringsmaterial Greenguard Gold Greenguard Gold-certifikatet främjar skyddet och säkerheten för människor. Certifierade produkter uppfyller stränga emissionsstandarder och bidrar därmed på ett väsentligt sätt till en positiv inomhusluftkvalitet. Utdelningskriterier: UL 2818 Standard for Chemical Emissions for Building Materials Har tilldelats: alla nora golvbeläggningar och nora monteringsmaterial samt nora tillbehör BRE A+ rating BRE rating klassificerar produkter i fråga om deras miljöpåverkan. Miljöprofilerna för likartade produkter inom en kategori jämförs med varandra och bedöms. De bästa produkterna inom en jämförelsegrupp förses med beteckningen A+ rating. Utdelningskriterier: BRE Global Methodology for Environmental Profiles of Construction Products. Har tilldelats: noraplan golvbeläggningar med A+ rating Österrikisk miljöutmärkelse Den österrikiska miljöutmärkelsen delas ut av det österrikiska ministeriet för jordbruk, skogsbruk, miljö och vattenhantering. Den garanterar miljövänliga produkter och tjänster. Certifierade golvbeläggningar påverkar miljö och hälsa så lite som möjligt under hela livscykeln. Utdelningskriterier: UZ 56 Har tilldelats: norament 926 och noraplan standardbeläggningar M1 Den finska utmärkelsen M1 anses vara den högsta certifieringen av byggprodukter i de nordiska länderna. Förutom stränga emissionsgränsvärden för flyktiga organiska föreningar (TVOC) omfattar utmärkelsen också ett sensoriskt lukttest. Utdelningskriterier: Finnish Classification of Indoor Environment Har tilldelats: norament 926 och noraplan standardbeläggningar

7 Etiquetage Byggprodukter i Frankrike klassificeras efter emissionspotential. Målet är att eliminera hälsorisker för människan inne i byggnaden. Utdelningskriterier: Fransk VOC-märkning: Emissions dans l air intérieur (Décret n ) Har tilldelats: nora golvbeläggningar och nora tillbehör har belönats med A+ som är den bästa bedömningen Byggvarubedömningen Det svenska institutet Byggvarubedömningen bedömer byggprodukternas hållbarhet i fråga om emissioner, beståndsdelar samt produktionsprocessen. Produkterna klassificeras som rekommenderas, accepteras och undviks. Utdelningskriterier: Building Material Assessment Criteria Har tilldelats: norament 926 och noraplan standardbeläggningar är i de flesta fall klassificerade som rekommenderas. EPDs från Institut Bauen und Umwelt e.v. EPDs (Environmental Product Declarations) är miljöproduktdeklarationer baserade på internationella standarder. De dokumenterar en produkts ekologi under hela livscykeln. En EPD är en neutral, men värdefull informationskälla vid val av hållbara byggprodukter. Alla norament och noraplan golvbeläggningar har tilldelats EPDs av Institut für Bauen und Umwelt e.v. (IBU). Indoor Air Comfort GOLD Eurofins certifiering Indoor Air Comfort Gold kombinerar de viktigaste europeiska kvalitetsstämplarnas emissionskrav i ett certifikat. Med detta internationella märke kan planerare, byggherrar samt arkitekter målinriktat använda produkter, utan att belasta inomhusluften med föroreningar. Det möjliggör en ännu mer målinriktad användning av produkter, som utmärkts på grund av sina miljövänliga och ihållande egenskaper. Byggnadscertifieringar nora gummigolv, nora tillbehör och nora monteringsmaterial kan bidra till en positiv hållbarhetsbedömning av byggnader som certifieras av tyska sällskapet för hållbart byggande DGNB (Deutsche Gesellschaft für Nachhaltiges Bauen), LEED (Leadership in Energy and Environmental Design), BREEAM (BRE Environmental Assessment Method), med flera Företagscertifieringar, medlemskap och samarbeten Certifierat: DIN EN ISO 14001, DIN EN ISO 50001

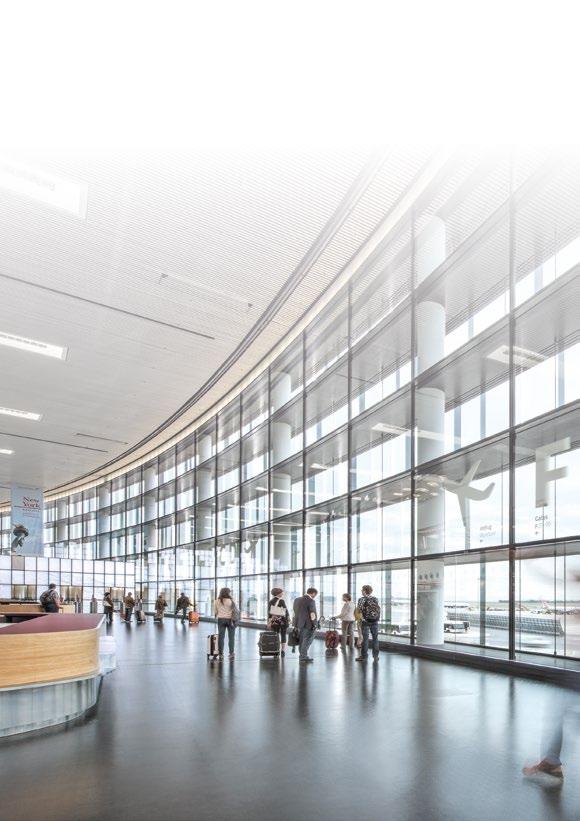

8 PRODUKTLINJEN NORAMENT norament norament är pionjären bland gummigolven och borgar för absolut toppklass när det gäller kvalitet och funktionalitet. De kvadratiska plattorna med standardmåttet 1004 x 1004 mm finns att få i många olika färg- och mönstervarianter. På de följande sidorna kan du bekanta dig med norament produktportföljen. Har du några frågor kan du gärna ta kontakt med din personliga kontaktperson. Flughafen Wien AG/Roman Boensch

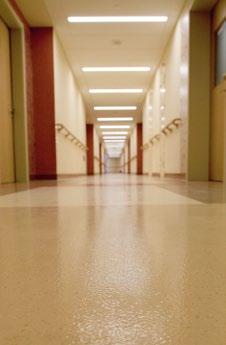

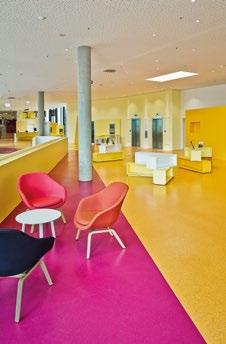

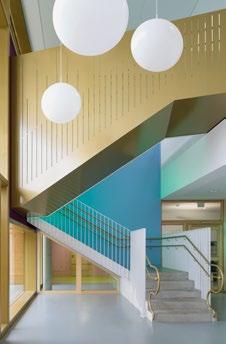

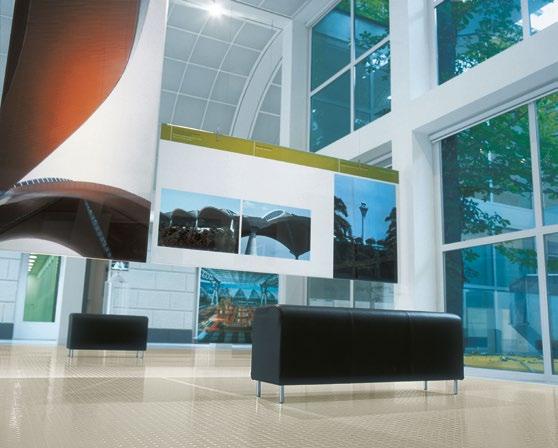

9 norament nora systems 9 norament Beijing Eden Hospital, Peking, Kina Kita am Seepark, Freiburg, Tyskland Kulturforum Hanau, Tyskland Deutsches Architekturmuseum, Frankfurt, Tyskland

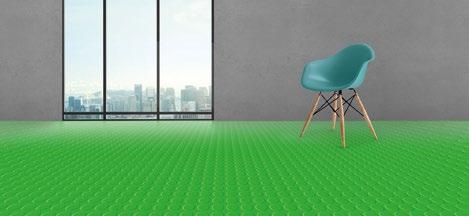

10 10 nora systems norament norament 926/825 Enfärgade, med klassiska runda pastiller, för extremt hård belastning (926) och för hård belastning (825)

11 norament nora systems norament * norament Art. 926/ mm x 1004 mm norament Art. 825/ mm x 501 mm 27.5 mm 27.5 mm 0.5 mm 3.5 mm 4.0 mm nora profil-anslutningsmått: E + U Beständigt mot de flesta oljor och fetter 0.5 mm 2.7 mm nora profil-anslutningsmått: D + U 3.2 mm Dessa färger finns också tillgängliga som: *Färgdesign av Sir Norman Foster Trappbeläggning norament 926, sidan 56 = Prisgrupp BMW AG, Leipzig, Tyskland

12 12 nora systems norament norament 926 grano Kontrasterande granulatdesign med hamrad yta, för extremt hård belastning

13 norament nora systems norament 926 grano med rutstruktur norament norament 926 grano (med rutstruktur) 4 Art. 926 grano/ mm x 1004 mm Halksäkerhetsklass R mm norament 926 grano 32 Art. 926 grano/ mm x 1004 mm norament 926 grano 5 Art. 926 grano/ mm x 610 mm 3.5 mm 3.5 mm nora profil-anslutningsmått: E + U Beständigt mot de flesta oljor och fetter Halksäkerhetsklass R9 Beständigt mot de flesta oljor och fetter Halksäkerhetsklass R9 Dessa färger finns också tillgängliga som: Specialbeläggning norament 928 grano ed elektriskt avledande ed, sidan 45 Trappbeläggning norament 926 grano, sidan 56 Finns även som norament 926 grano ntx, sidan 39 Hänvisning: Ytterligare typer av design och information om nora ntx får du på eller på förfrågan.

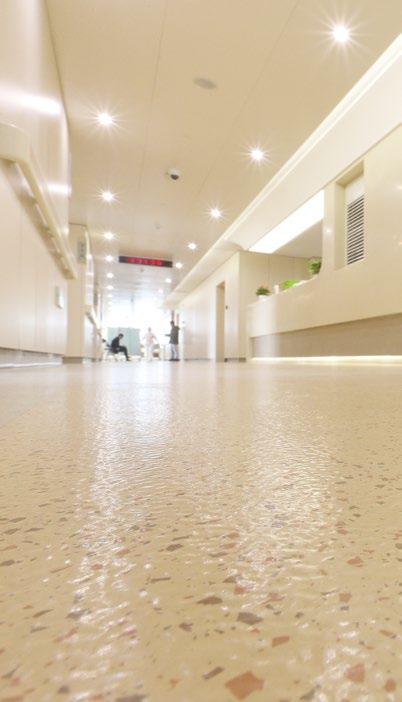

14 14 nora systems norament norament norament 926 satura Ton-i-ton granulatdesign med hamrad yta, för extremt hård belastning Zhejiang Provincial Hospital of TCM, Hangzhou, Kina

15 norament nora systems norament norament 926 satura 32 Art. 926 satura/ mm x 1004 mm 3.5 mm Dessa färger finns också tillgängliga som: Trappbeläggning norament 926 satura, sidan 58 Finns även norament 926 satura ntx, sidan 39 nora profil-anslutningsmått: E + U Beständigt mot de flesta oljor och fetter Observera: ytterligare information om nora ntx kan erhållas på eller på begäran.

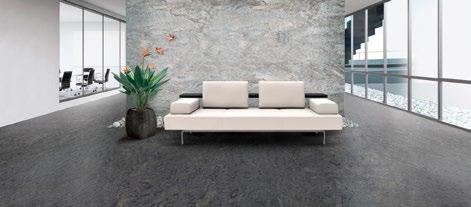

16 16 nora systems norament norament 926 arago Slät, riktningsvisande reliefstruktur med fin korn design och modern marmorering för mycket höga krav. Ingen platta är lik den andra - varje kvadratmeter är ett original

17 norament nora systems 17 norament 926 arago 12 Art. 926 arago/ mm x 502 mm 3.5 mm nora profil-anslutningsmått: E + U Beständigt mot de flesta oljor och fetter norament 926 arago med standardmått 1004 mm x 502 mm kan skäras till i mindre format efter order för individuella kombinationsönskemål. Vi kan också leverera plattor med fasade kanter så att skifferkaraktären i det installerade golvet förstärks. Design- och färgskillnader, även inom en produktserie, bestämmer produktens estetiska karaktär. norament norament 926 arago med fasade kanter 12 Art. 926 arago/ mm x 497 mm 3.5 mm nora profil-anslutningsmått: E + U Beständigt mot de flesta oljor och fetter Finns även som norament 926 arago ntx, sidan 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran.

18 PRODUKTLINJEN NORAPLAN noraplan noraplan golvbeläggningar finns som rullvara eller plattor och ger obegränsat spelrum för designmöjligheter eftersom de finns i så många olika mönster och färger. Här får du veta mer både om noraplan produktportföljen, de naturliga egenskaperna och användningsmöjligheterna.

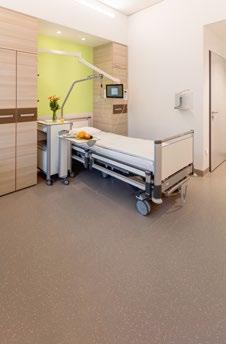

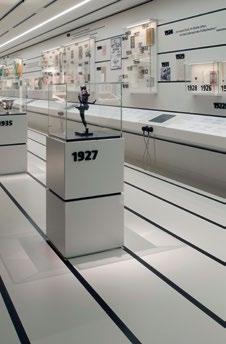

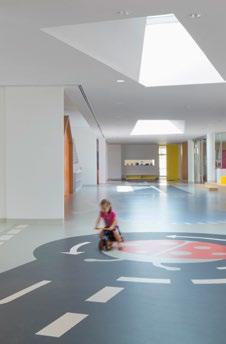

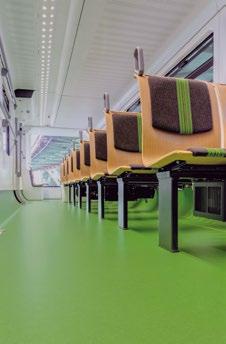

19 noraplan nora systems 19 noraplan Klinikum Crailsheim, Tyskland Wuppertaler Schwebebahn, Tyskland Dirk Wilhelmy Gerry O'Leary Fussballmuseum Dortmund, Tyskland Ladybird Early Learning Centre, Dubai, Förenade Arabemiraten

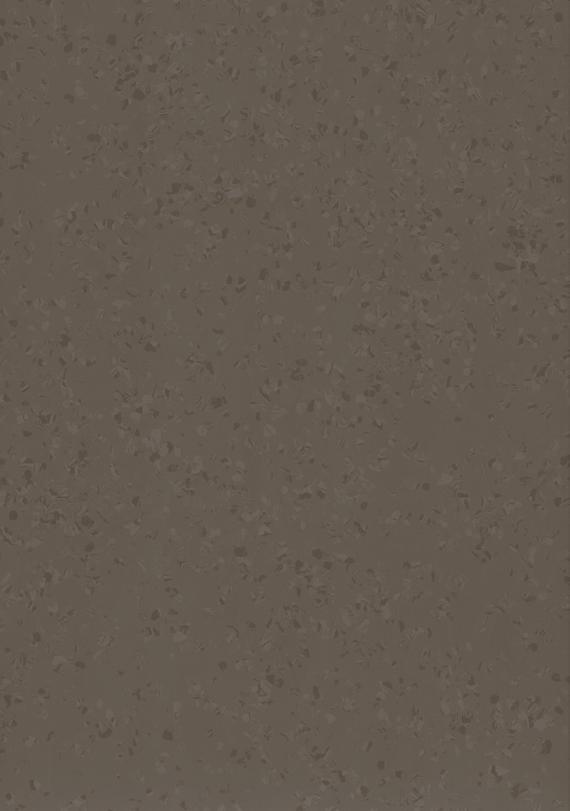

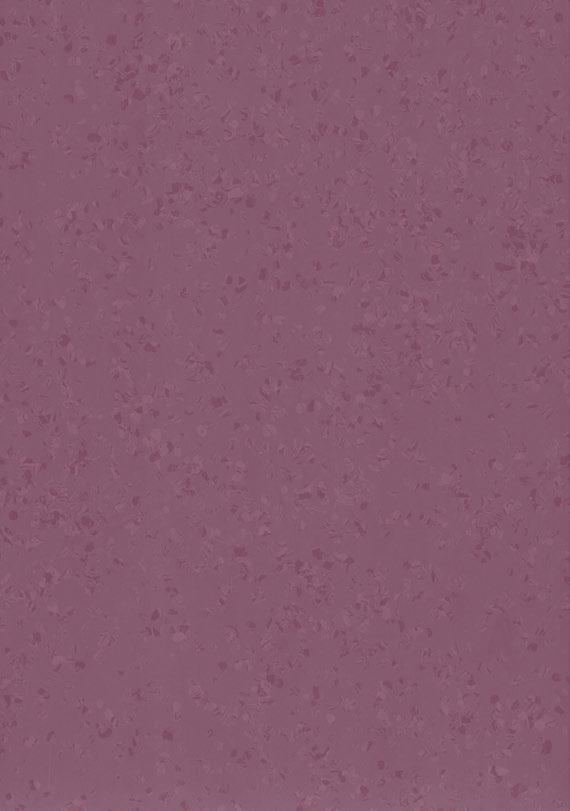

20 20 nora systems noraplan noraplan sentica Skiftande grundnyans i harmoniskt avstämda färgkomponenter, med slät yta, för hård belastning

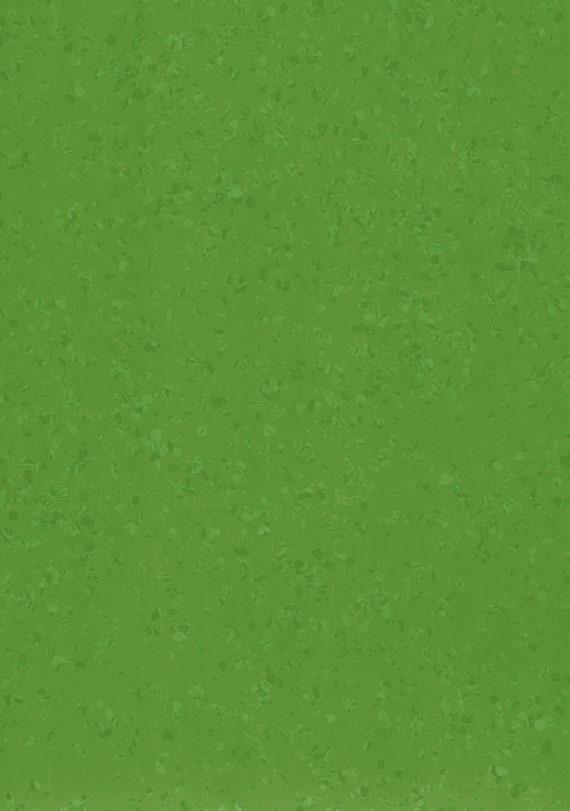

21 noraplan nora systems Dessa färger finns också tillgängliga som: Specialbeläggning noraplan sentica ed elektriskt avledande ed, sidan 46 Specialbeläggning noraplan sentica acoustic stegljudsdämpning 20 db, sidan noraplan sentica noraplan sentica Art m x 12.0 m Art m x 15.0 m Art mm x 610 mm 10 = 3.72 m² i kartong Art mm x 610 mm 15 = 5.58 m² i kartong 3.0 mm 2.0 mm nora profil-anslutningsmått: A + U Finns även som noraplan sentica ntx, sidan 39 nora profi l-anslutningsmått: D + U Universitätsklinikum Düsseldorf Strahlentherapie Linac 4, Tyskland noraplan 6512 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran.

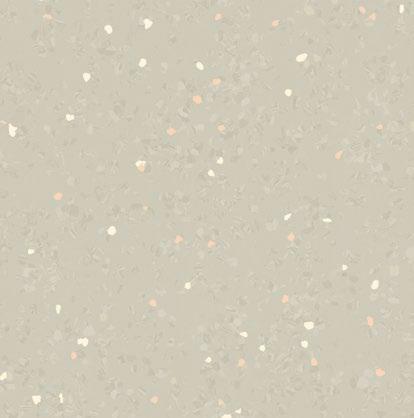

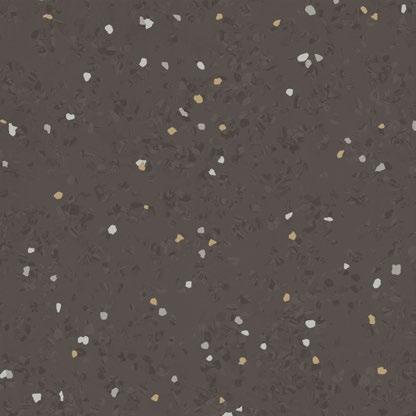

22 22 nora systems noraplan noraplan signa Skiftande grundnyans i tre harmoniskt avstämda färgkomponenter och karaktäristisk granulateffekt, med slät yta, för hård belastning BASF-LuKids, Ludwigshafen, Tyskland Lioba Schneider

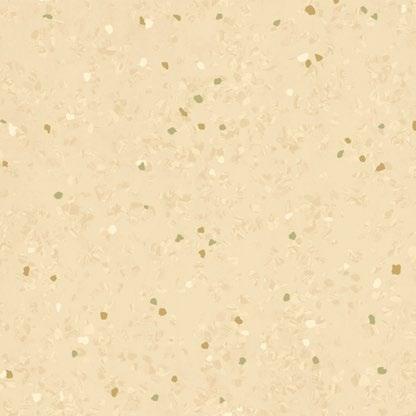

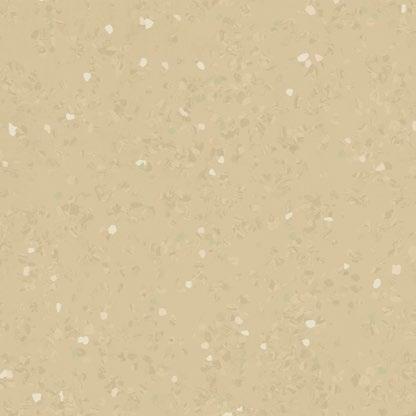

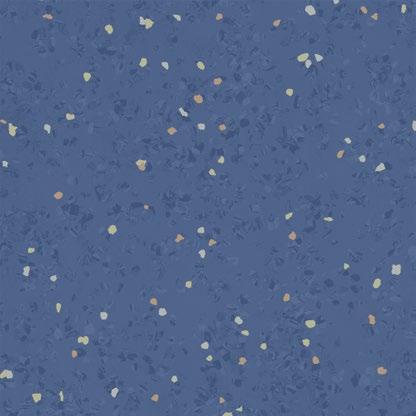

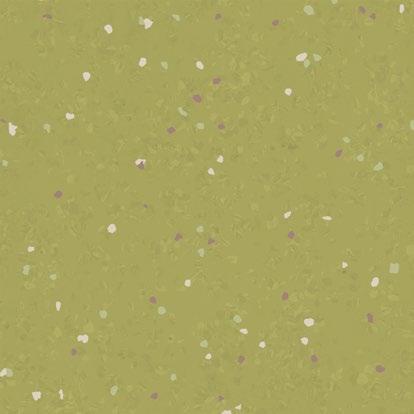

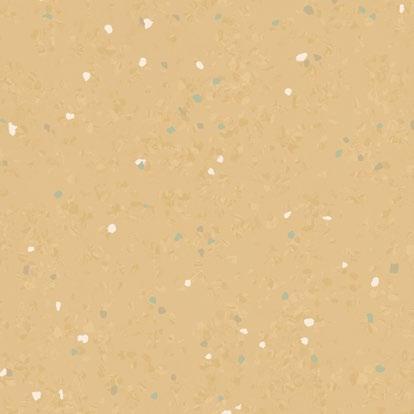

23 noraplan nora systems noraplan noraplan signa 48 Art m x 15.0 m Art mm x 610 mm 15 = 5.58 m² i kartong nora profil-anslutningsmått: A + U noraplan signa 17 Art m x 12.0 m Art mm x 610 mm 10 = 3.72 m² i kartong 2.0 mm 3.0 mm nora profil-anslutningsmått: D + U Dessa färger finns också tillgängliga som: Specialbeläggning noraplan signa ed elektriskt avledande ed, sidan 47 Specialbeläggning noraplan signa acoustic stegljudsdämpning 20 db, sidan 50 Также доступно в noraplan signa ntx, страница 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran.

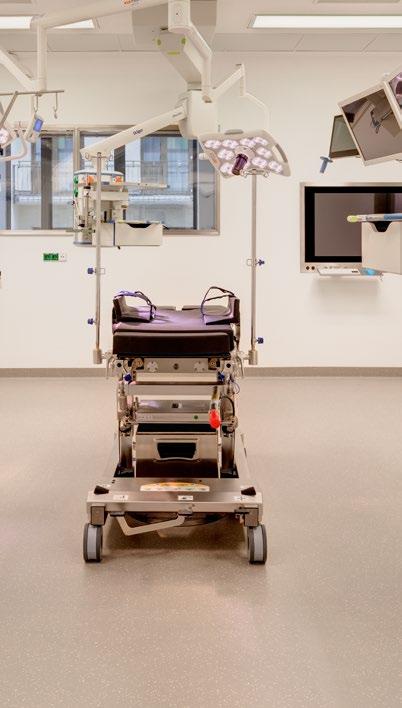

24 24 nora systems noraplan noraplan noraplan stone Diskret, riktningslös strödesign, med reflexbrytande eller slät yta, för hård belastning noraplan stone reflexbrytande ytstruktur Klinikum Crailsheim, Tyskland

25 noraplan nora systems noraplan noraplan stone reflexbrytande ytstruktur 20 Art m x 15.0 m Art mm x 610 mm 15 = 5.58 m² i kartong 2.0 mm nora profil-anslutningsmått: A + U Dessa färger finns också tillgängliga som: Specialbeläggning noraplan stone ed elektriskt avledande ed, sidan 48 Specialbeläggning noraplan stone acoustic stegljudsdämpning 20 db, sidan 51 Finns även som noraplan stone ntx, sidan 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran. Minsta kvantitet som är tillgänglig. noraplan stone slät yta noraplan stone slät yta 8 Art m x 15.0 m Art mm x 610 mm 15 = 5.58 m² i kartong 2.0 mm nora profil-anslutningsmått: A + U

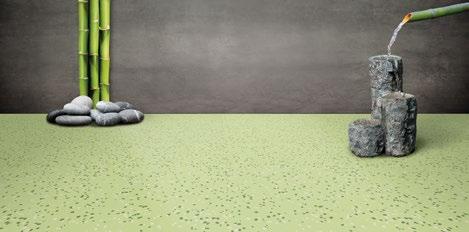

26 26 nora systems noraplan noraplan eco Mjuk ton-i-ton granulatdesign, med slät yta, för hård belastning

27 noraplan nora systems noraplan eco 16 Art m x 15.0 m Art mm x 610 mm 15 = 5.58 m² i kartong Finns även som noraplan eco ntx, sidan 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran. Minsta kvantitet som är tillgänglig. noraplan 2.0 mm nora profil-anslutningsmått: A + U HeLe Educational Institution, Zhenjiang, Kina

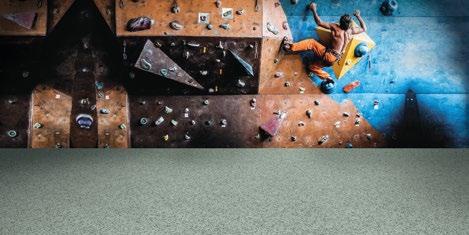

28 28 nora systems noraplan noraplan ultra grip Säkerhetsbeläggning för ökad halksäkerhet, TRRL Pendulum Test 36+, halksäkerhetsklass R11 enligt DIN och BGR 181 resp. GUV-R 181, utmärkt miljöförenlighet, BRE A+ rating

29 noraplan nora systems 29 noraplan ultra grip Design med diskreta strodda granitflingor 12 Art m x 15.0 m Finns även som noraplan ultra grip ntx, sidan 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran. Minsta kvantitet som är tillgänglig. 2.0 mm nora profil-anslutningsmått: A + U Beständigt mot de flesta oljor och fetter noraplan Kindergarten Fürth, Tyskland

30 30 nora systems noraplan noraplan uni Enfärgat, med slät yta, för hård belastning

31 noraplan nora systems noraplan noraplan uni 20 Art m x 12.0 m Art mm x 610 mm 15 = 5.58 m² i kartong Finns även som noraplan uni ntx, sidan 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran. Minsta kvantitet som är tillgänglig. 2.0 mm nora profil-anslutningsmått: A + U Cinemaxx, Bielefeld, Tyskland

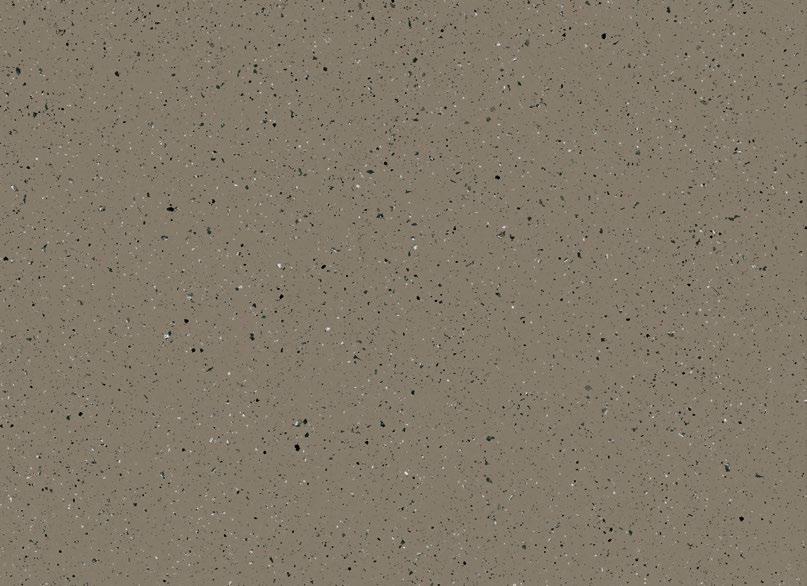

32 32 nora systems noraplan noraplan unita Varierad materialkombination av permanent elastiskt gummi och granitflingor strödda åt alla håll, i två tidlösa designvarianter

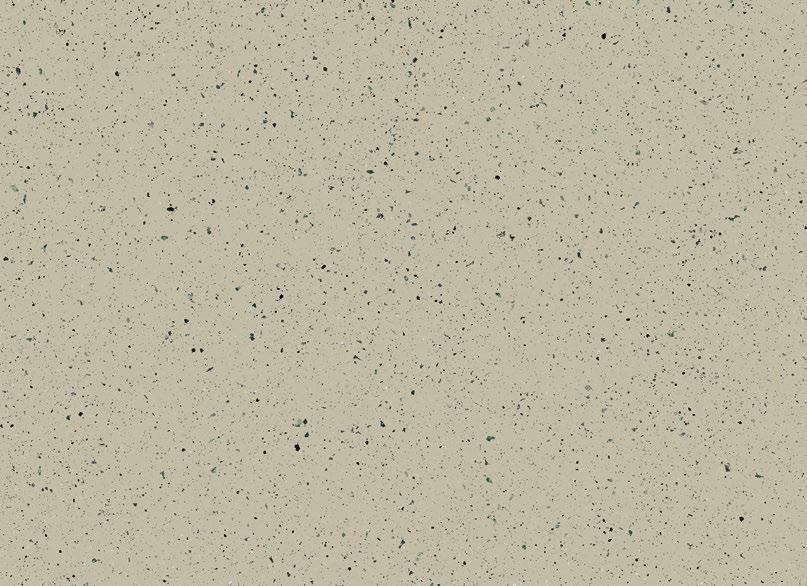

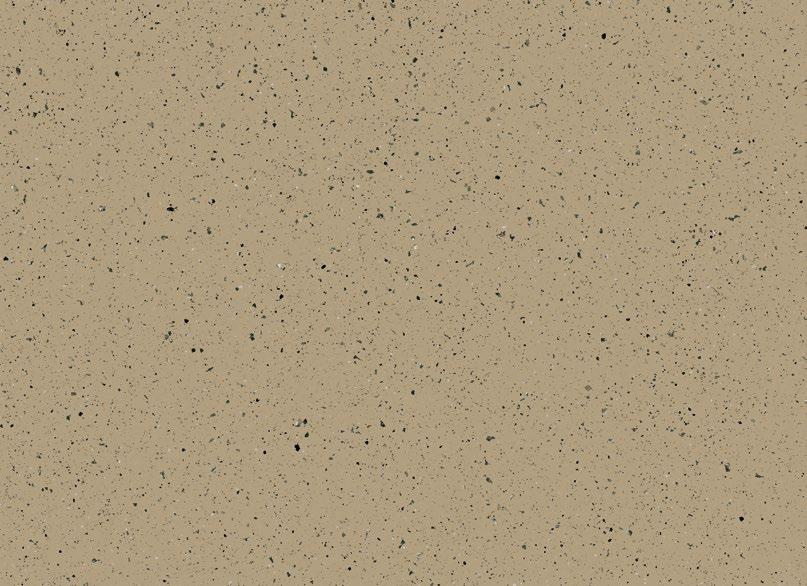

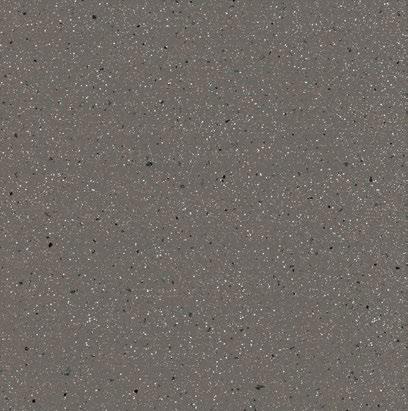

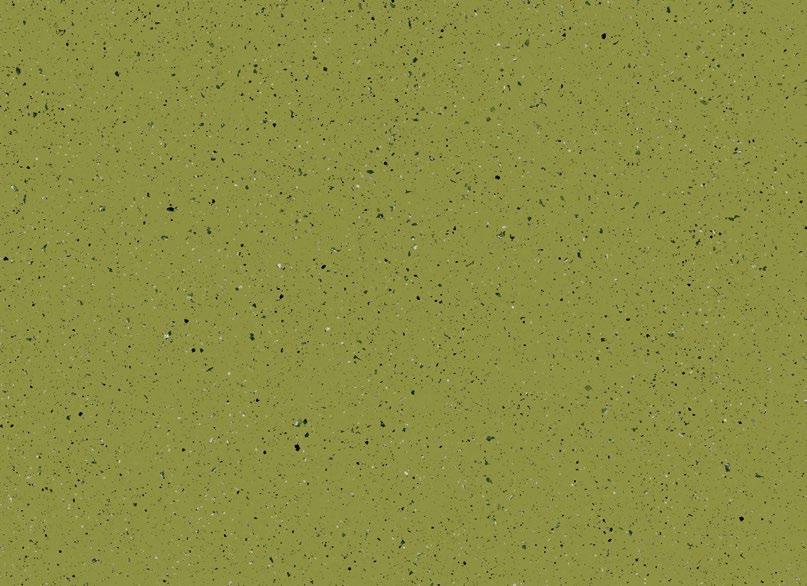

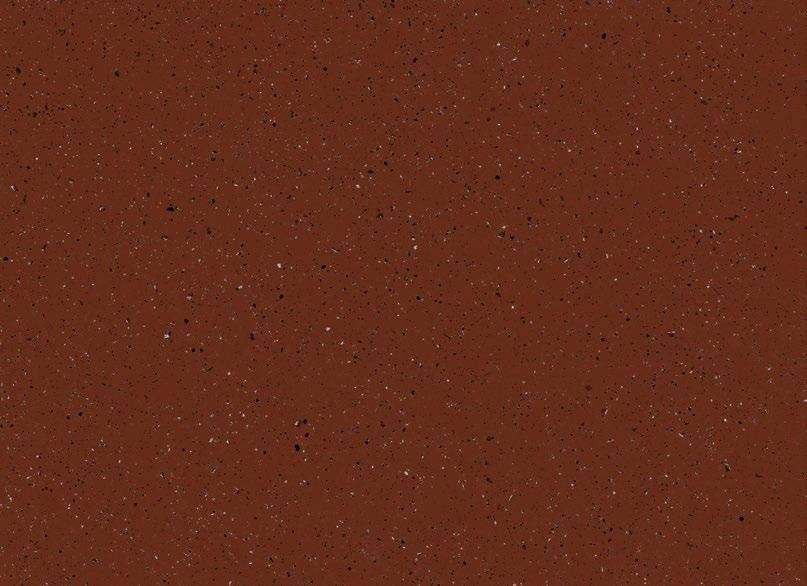

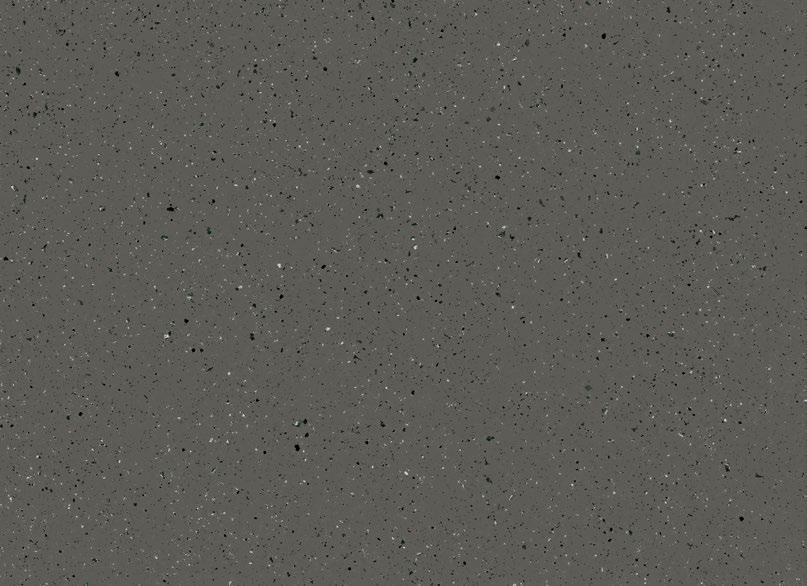

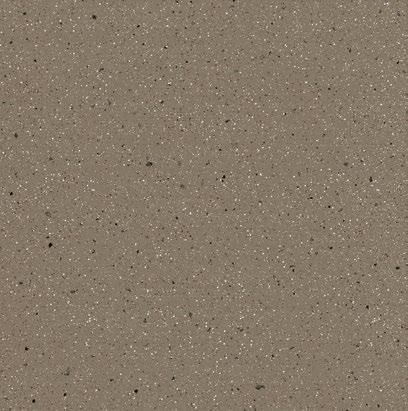

33 noraplan nora systems * 6455* 6456* 6457* noraplan noraplan unita Design med diskreta strodda granitflingor 12 Art m x 15.0 m noraplan unita Design med granit-glimmerinslag 4 Art. 1650* 1.22 m x 15.0 m 2.0 mm 2.0 mm nora profil-anslutningsmått: A + U Observera: Granit är en naturprodukt och därför kan det förekomma mindre färgavvikelser i mineralen även inom samma produktionsbatch. nora profil-anslutningsmått: A + U * Art finns bara i färgerna 6454, 6455, 6456 och Finns även som noraplan unita ntx, sidan 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran. Minsta kvantitet som är tillgänglig. Technische Universität Dortmund, Tyskland

34 34 nora systems noraplan noraplan valua Föreställ dig ett golv som fyller ditt rum med naturens skönhet och välbefinnande. Ett golv som utstrålar en känsla av värme, ljus och lugn. Föreställ dig ett perfekt ögonblick som bara tillhör dig. Kanske en stund när ditt rum badar i morgonsolens mjuka strålar. Eller när det enda du hör är havet som brusar i fjärran. Föreställ dig ett golv som ger dig en känsla av att vara hemma. noraplan valua Variant som känns livfull och böljande

35 noraplan nora systems 35 Tre plankstorlekar. Oändligt många möjligheter. Plattor mm x 205 mm 610 mm x 305 mm 1220 mm x 405 mm Exempel på installation noraplan Rullar 24 Art. 174A 1.22 m x 15.0 m 2.0 mm 24 Art. 175A 1.22 m x 12.0 m 3.0 mm Plattor 6 Art. 272A 610 mm x 205 mm 36 = 4.50 m² i kartong 6 Art. 275A 610 mm x 205 mm 24 = 3.00 m² i kartong nora profil-anslutningsmått: A + U nora profil-anslutningsmått: D + U Art. 273A 610 mm x 305 mm 24 = 4.46 m² i kartong Art. 276A 610 mm x 305 mm 16 = 2.97 m² i kartong Art. 274A mm x 405 mm 12 = 5.92 m² i kartong Art. 277A mm x 405 mm 8 = 3.95 m² i kartong 2.0 mm 3.0 mm nora profil-anslutningsmått: A + U nora profil-anslutningsmått: D + U Finns även som noraplan valua ntx, sidan 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran. Minsta kvantitet som är tillgänglig.

36 36 nora systems nora ntx noraplan valua Variant som känns lugn och nästan enfärgad noraplan lona Rullar 8 Art. 172A 1.22 m x 15.0 m 2.0 mm nora Profil-Anschlussmaß: A + U 8 Art. 173A 1.22 m x 12.0 m 3.0 mm nora Profil-Anschlussmaß: D + U Gummigolv med en kontrasterande accentfärg design. Sidenmatt, lätt strukturerad yta med optiskt djup

37 noraplan nora systems noraplan noraplan lona 24 Art. 166B 1.22 m x 15.0 m Art. 266B 610 mm x 610 mm Finns även som noraplan lona ntx, sidan 39 Observera: ytterligare information om nora ntx kan erhållas på eller på begäran. Minsta kvantitet som är tillgänglig. 2.0 mm nora Profil-Anschlussmaß: A + U Kindergarten Schönmattenwag, Tyskland

38 38 nora systems nora ntx nora ntx En ny generation av golv nora ntx är en ny, unik teknologi för läggning av nora gummigolv av professionella installatörer. Lika enkelt som genialt nora ntx levereras från fabriken med full häftförmåga. Med bara några få arbetsmoment blir golvet säkert lagt. Man kan sedan använda det omedelbart. Golvet kan läggas på vanliga betong- eller cementunderlag liksom på andra existerande golvunderlag. Inte ens ökad restfukt i golvunderlaget är något problem för nora ntx. De olika svårigheterna i samband med konventionell golvläggning, såsom applicering av klister i rätt mängd och med rätt tjocklek, tork- och väntetider före och efter läggning, osv., hör nu till det förgångna. Installationen är mycket enkel: kapa, ta bort skyddsfolien, rulle ut färdig. Och resultatet blir precis så långvarigt, robust och säkert som du kan vänta dig av nora golvbeläggningar. För bäst förberedelse av underlaget, använd läggningsmaterial och verktyg från nora. (S. 67 under nora tillbehör ) SNABBT EFFEKTIVT EKONOMISKT Snabb läggning Med nora ntx lägger du golvet snabbt och enkelt, med få arbetsmoment och helt utan väntetider. Effektiv användning nora ntx golvbeläggningar fungerar på befintliga underlag samt vid ökad restfukt. Golvet är klart för användning omedelbart efter installation. Ekonomisk säkerhet Genom att installera nora ntx golvbeläggningar minimerar du ståtider, sparar kostnader och minskar risken för fel.

39 noraplan nora systems 39 Mönster som finns att få med noraplan ntx Mönster som finns att få med norament ntx noraplan signa ntx norament 926 grano ntx noraplan signa ntx norament 926 grano ntx Art. 156A 1.22 m x 14.8 m Art mm x 1004 mm mm norament 926 satura ntx noraplan sentica ntx noraplan sentica ntx norament 926 satura ntx Art m x 14.8 m Art mm x 1004 mm 2.1 mm mm norament 926 arago ntx norament 926 arago ntx 6517 Art mm x 502 mm 3.6 mm Observera: ytterligare information om nora ntx kan erhållas på eller på begäran noraplan 2.1 mm

40 SPECIAL BELÄGGNINGAR Speciella golvbeläggningar Vad består nora ntx av? nora ntx består av våra norament och noraplan standardgolv som är försedda med limbaksida. Limbaksidan skyddas med en skyddsfilm. Själva limmet är precis som våra golvbeläggningar gummibaserat och hälsomässigt säkert. För lokaler med särskilda tekniska standarder och krav har vi tagit fram våra speciella golvbeläggningar. Till exempel erbjuder vi akustikgolv med 20 db stegljudsförbättringsnivå, elektrostatiskt avledande och ledande kvaliteter, alldeles speciella lösningar för ishallar, golfanläggningar och mycket mer. På de följande sidorna kan du bekanta dig med de olika mönstren och varianterna. Installation av nora ntx golvbeläggningar nora ntx Slipning Underlaget måste slipas. Det är lämpligt att göra med nora ntx sliprondellen samt tillhörande slipverktyg. Resultatet blir ett jämnt, slutet underlag. Beroende på beskaffenheten rekommenderas att spackla över enstaka ojämnheter eller hela ytan. Vidhäftningsmedel Sedan appliceras vidhäftningsmedlet. Se alltid noga till att undvika pölbildning. Lägg ut plattor/rullvara Därefter läggs rullvaran ut fackmässigt. Efter individuell anpassning tas skyddsfilmen bort och beläggningen läggs in. Avslutning Till sist gnuggar man på beläggningen och trycker fast den med en rulle. Det krävs ingen väntetid längre utan golvbeläggningen kan sedan användas direkt. Notera: För mer ingående information, vänligen beakta installationsrekommendationen för noraplan ntx och norament ntx.

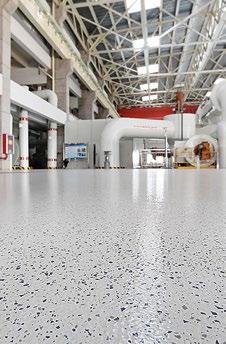

41 Special beläggningar nora systems 41 Special beläggningar SanaCare, Alsbach-Hähnlein, Tyskland Clariant innovation Center CIC, Frankfurt, Tyskland Lu'an Power Plant, Kina Albrecht Jung GmbH & Co. KG, Lünen, Tyskland

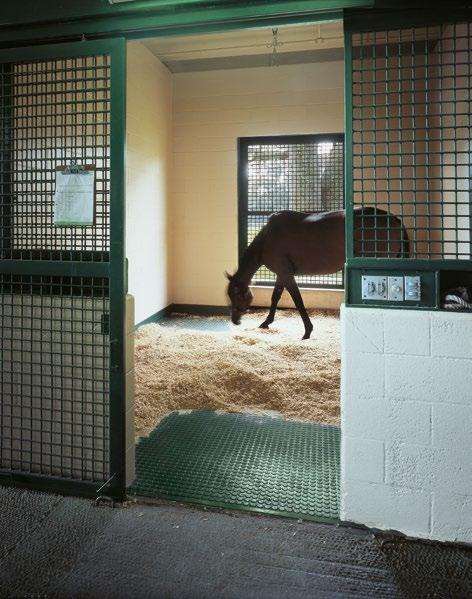

42 SPECIAL BELÄGGNINGAR norament 992/992 grano För ytor med extrema krav (som t.ex. ishallar, golfklubbar, ridhus etc.) norament 992 Runda pastiller norament Art. 992/ mm x 1002 mm 27.5 mm 0.5 mm 2.5 mm 6.0 mm 9.0 mm nora profil-anslutningsmått: N Observera de olika prisgrupperna svart/färgad University of Florida, Gainsville, USA

43 Special beläggningar nora systems 43 norament 992 grano Hamrad yta Special beläggningar norament 992 grano 6 Art. 992 grano/ mm x 1002 mm nora profil-anslutningsmått: N 3.0 mm 6.0 mm 9.0 mm Hänvisning: Med hamrat utseende inte lämplig för områden i ishallar, där det kan bildas pölar t.ex. på grund av smältvatten. SAP-Arena, Mannheim, Tyskland

44 44 nora systems Special beläggningar norament och noraplan ec års avseende de elektriska egenskaperna enligt våra garantivillkor*. G a r a n t i * kan beställas från vårt försäljningskontor. Aressuppgifter, se sista sidan. Elektriskt ledande ec gummigolve, för optimalt ESD-skydd av elektroniska komponenter och utrustning. Lämpligt för lokaler med explosionsrisk. Mycket beständig mot syror och alkalier (norament 927 grano ec). Lämpligt för trucktrafik (norament 927 grano ec). norament 927 grano ec norament 927 grano ec 1 Art. 927 grano ec/ mm x 1004 mm 3.5 mm 4617 nora profil-anslutningsmått: E + U noraplan astro ec noraplan astro ec 4 Art m x 12.0 m Art mm x 610 mm 15 = 5.58 m² i kartong 2.0 mm nora profil-anslutningsmått: A + U

45 norament ed Elektriskt avledande ed gummigolve, för optimalt ESD-skydd av elektroniska komponenter och utrustning. Skydd mot elektrisk chock (personskydd), beständigt mot de flesta oljor och fetter och lämpligt för trucktrafik. Special beläggningar nora systems 45 avseende de elektriska egenskaperna års enligt våra G a r a n t i garantivillkor*. * kan beställas från vårt försäljningskontor. Aressuppgifter, se sista sidan. norament 928 grano ed Special beläggningar norament 928 grano ed 8 Art. 928 grano ed/ mm x 1002 mm norament 928 grano ed 5 Art. 928 grano ed/ mm x 610 mm 3.5 mm 3.5 mm nora profil-anslutningsmått: E + U

46 46 nora systems Special beläggningar noraplan ed Elektriskt avledande ed gummigolve, för optimalt ESD-skydd av elektroniska komponenter och utrustning. Skydd mot elektrisk chock (personskydd). Beständigt mot de flesta oljor och fetter. avseende de elektriska egenskaperna års enligt våra G a r a n t i garantivillkor*. * kan beställas från vårt försäljningskontor. Aressuppgifter, se sista sidan. noraplan sentica ed noraplan sentica ed 12 Art m x 15.0 m Art mm x 610 mm 15 = 5.58 m² i kartong noraplan sentica ed 12 Art m x 12.0 m 3.0 mm nora profil-anslutningsmått: D + U 2.0 mm nora profil-anslutningsmått: A + U Observa: Vi rekommenderar ej att använda färgerna 6504, 6505 och 6508 i utrymmen där hård nedsmutsning kan förekomma.(t.ex. inte för operationssalar och intensivvårdsavdelningar). Observera: noraplan ed beläggningar måste fogförslutas med nora fogmassa.

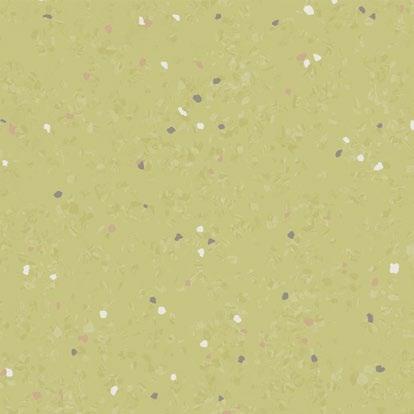

47 Special beläggningar nora systems 47 noraplan signa ed Special beläggningar noraplan signa ed 14 Art m x 15.0 m Art mm x 610 mm 15 = 5.58 m² i kartong noraplan signa ed 14 Art m x 12.0 m 3.0 mm nora profil-anslutningsmått: D + U 2.0 mm nora profil-anslutningsmått: A + U Observera: noraplan ed beläggningar måste fogförslutas med nora fogmassa.

48 48 nora systems Special beläggningar noraplan stone ed reflexbrytande ytstruktur noraplan stone ed reflexbrytande ytstruktur 4 Art m x 15.0 m Art mm x 610 mm 15 = 5.58 m² i kartong 2.0 mm nora profil-anslutningsmått: A + U Observera: noraplan ed beläggningar måste fogförslutas med nora fogmassa. Krankenhaus Siloah, Hannover, Tyskland

49 Special beläggningar nora systems 49 noraplan acoustic För lokaler med höga krav på stegljudsdämpning av 20 db noraplan sentica acoustic Special beläggningar noraplan sentica acoustic 12 Art m x 12.0 m 1.6 mm 2.4 mm nora profil-anslutningsmått: E + U 4.0 mm Observa: noraplan acoustic gummigolv skall fogförslutas med nora fogtråd.

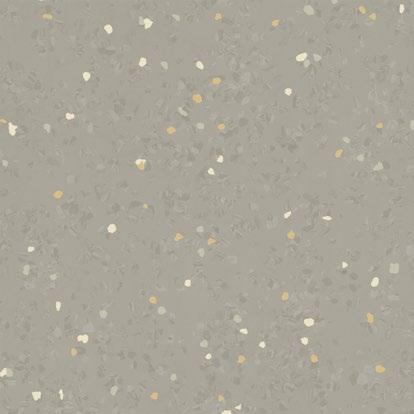

50 50 nora systems Special beläggningar noraplan acoustic För lokaler med höga krav på stegljudsdämpning av 20 db noraplan signa acoustic noraplan signa acoustic 8 Art m x 12.0 m 1.6 mm 2.4 mm nora profil-anslutningsmått: E + U 4.0 mm Observa: noraplan acoustic gummigolv skall fogförslutas med nora fogtråd. Kindergarten Völklingen, Tyskland arus gmbh willi latz Ӏ Fotograf: Norbert Miguletz

51 Special beläggningar nora systems 51 noraplan stone acoustic reflexbrytande ytstruktur Special beläggningar noraplan stone acoustic reflexbrytande ytstruktur 12 Art m x 12.0 m 1.6 mm 2.4 mm nora profil-anslutningsmått: E + U 4.0 mm Observa: noraplan acoustic gummigolv skall fogförslutas med nora fogtråd.

52 52 nora systems Special beläggningar Livfull arkitektur Mönsterinläggningar Skapa mönsterinlägg baserade på våra mallar eller komponera din egen design utifrån din fantasi. På vårt inlay center kan vi behandla dina bilder, teckningar eller bildfiler för att skapa din egen design. Vår ultraljuds-skärmaskin skär nästan alla motiv till 100% matchande bitar som kan läggas ut utan att skarvarna behöver fogas. För att garantera enkel installation, levererar vi mönsterinläggningar upp till en storlek av 1,2 x 1,6 meter, helt monterade och klara för läggning. För stora och medelstora mönsterinlägg ger vi golvläggaren detaljerade ritningar och läggningsinstruktioner. Dr. Erika Fuchs Haus, Tyskland

53 Special beläggningar nora systems 53 nora sätter inga gränser för individualiteten noraplan signa norament satura norament 926 grano Special beläggningar noraplan sentica norament grano noraplan sentica Michelin Trainingscenter, Karlsruhe, Tyskland

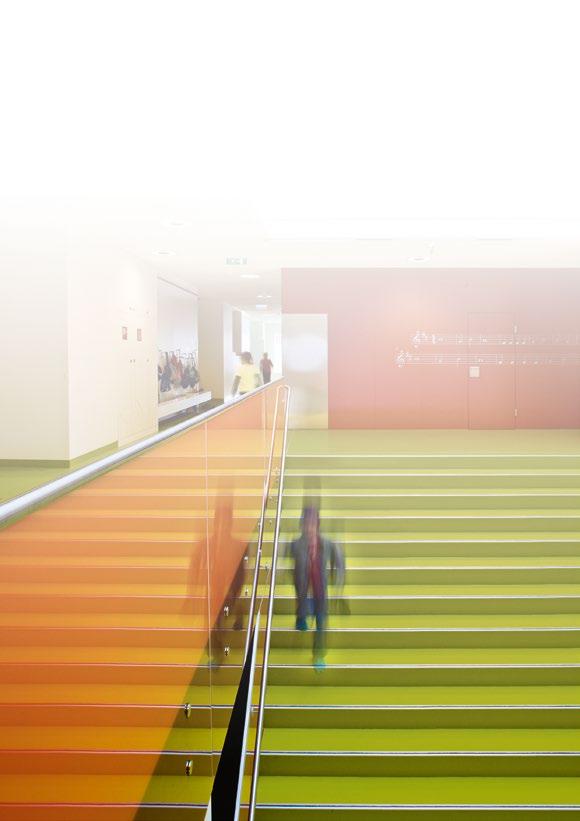

54 NORAMENT TRAPPBELÄGGNINGAR norament trappbeläggningar Individuella krav för trapphus går bäst att förverkliga med vårt breda systemprogram som omfattar allt från skräddarsydda norament trappbeläggningar med förformad trappkant, plan- och sättsteg i ett enda stycke till individuella kombinationsmöjligheter, trappvinklar och -kanter samt inbyggda säkerhetsremsor. Sist men inte minst ingår också matchande sockellistlösningar, fogmassor, fogtråd och golvläggningsmaterial i vårt systemsortiment. Volksschule Mils, Österrike / g.r. wett

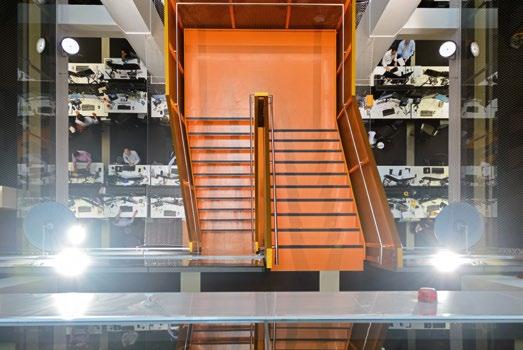

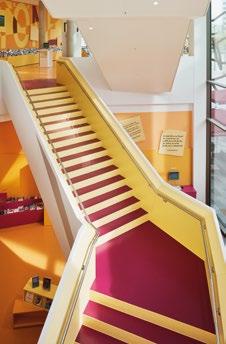

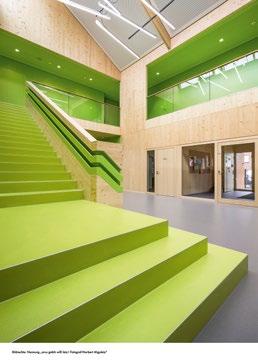

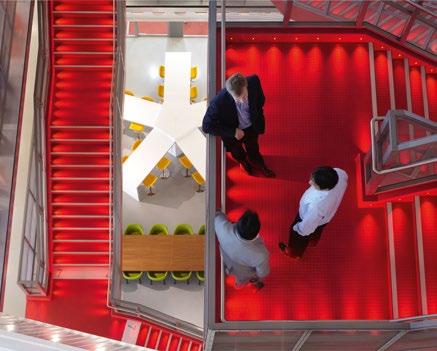

55 norament trappbeläggningar nora systems 55 "arus gmbh willi latz" I Fotograf: Norbert Miguletz Macquarie Bank, London, England Kindergarten Völklingen, Tyskland norament trappbeläggningar Kulturforum Hanau, Tyskland Macquarie Bank, Sydney, Australien

56 NORAMENT TRAPPBELÄGGNINGAR norament trappbeläggningar Prefabricerad trappbeläggning med trappnos, plansteg och sättsteg i ett stycke för raka och rätvinkliga trappor. För trappor med mycket höga krav. Trappbeläggning norament 926 Enfärgad, med klassiska runda pastiller, stegljudsdämpning 12 db cm 16.5 cm 9.5 cm 24.5 cm 27.5 mm 0.5 mm 4.0 mm 4.5 mm 4.5 cm Trappbeläggning norament Art. 926/465 bredd mm Art. 926/466 bredd mm Art. 926/467 bredd mm = Prisgrupp

57 norament trappbeläggningar nora systems 57 Trappbeläggning norament 926 grano Kontrasterande granulatdesign med hamrad yta, stegljudsdämpning 12 db norament trappbeläggningar cm 16.5 cm 9.5 cm 24.5 cm 5.0 mm 4.5 cm Trappbeläggning norament 926 grano 12 Art. 926 grano/479 bredd mm Art. 926 grano/468 bredd mm Art. 926 grano/469 bredd mm

58 58 nora systems norament trappbeläggningar Trappbeläggning norament 926 satura Ton-i-ton granulatdesign med hamrad yta, stegljudsdämpning 12 db cm 16.5 cm 9.5 cm 24.5 cm 5.0 mm 4.5 cm Trappbeläggning norament 926 satura 12 Art. 926 satura/479 bredd mm Art. 926 satura/468 bredd mm Art. 926 satura/469 bredd mm

59 norament trappbeläggningar nora systems 59 norament trappbeläggningar med signal- eller säkerhetsremsor norament trappbeläggning kan erhållas med följande signal eller säkerhetsremsor monterade: Signalremsa gul, fluorescerande enligt DIN , 2 cm bred, integrerad i trappnosens stegyta Signalremsa uni, 2 eller 3 cm bred, i färgerna 0122 (ljusgrått) och 0895 (signalgult), integrerad i stegytan på trappnosen, alternativt också i trappnosens lodräta del Säkerhetsremsa ultra grip för ökad halksäkerhet, 2 eller 3 cm bred, i färgerna 6029 (gult) och 6014 (grått) integrerad i stegytan på trappnosen, alternativt också i trappnosens lodräta del norament trappbeläggningar Signal- och säkerhetsremsa i andra bredder och färger kan fås på förfrågan

60 TRAPPTILLBEHÖR nora trapptillbehör Tillbehör av gummi, speciellt anpassade till norament och noraplan gummigolv. Går även att använda tillsammans med andra typer av golvbeläggningar. nora profiler är tåliga mot slag och stötar, krymper inte, innehåller inga mjukgörare och bevarar sin funktion över tiden. nora trappnosar Med plug-in läpp för snabb och enkel montering i alla typer av trappor. 1 T T Minsta beställningsmängd: 5 m Standardlängder: 2,5 m Kan levereras i 5 fasta längder: 1,00/1,25/1,65/2,0/2,5 m 3 TA 1203 Aluminiumtrappnosar för trappor med norament beläggningar Förpackning: 2,7 m nora trappvinklar För eleganta anslutningar vid vägg- och ledstångssidor. 4 TW 7005 U 5 TW 7006 U 6 TG 7003 U 7 TG 7004 U 34 Förpackning: styckvis nora sockellister och avslutningsprofil 8 S 1008 U 34 Allmänt användbar sockellist Förpackning: i rullar om 10 löpmeter Sockellist för anslutning mot nora trappvinkel TW 9 A 5013 U 34 För ramper och trappavsatser Förpackning: 2,5 m Anslutningsprofiler för nora trappvinkel TG nora trappkanter 10 2 För vägg- och ledstångssidor Hamrad yta med granulatdesign Art mm x 100 mm Tjocklek 10 mm Förpackning: styckvis

61 Trapptillbehör nora systems 61 nora specialsortiment S 3014 N* nora specialsortiment S 1013 U* nora trappvinklar TW 7006 U (Yttervinkel) 50 mm nora sockellister S 1008 U 4.8 mm nora avslutningsprofil A 5013 U 18 mm 150 mm 8.5 mm 50 mm 8.6 mm mm 4.8 mm mm 50 mm Väggsida Tvärsnitt med sockellist S 1008 U mm 170 mm 170 mm 170 mm 170 mm 170 mm 170 mm 170 mm 170 mm 170 mm 170 mm nora trappvinklar TW 7005 U (Innervinkel) mm 170 mm 170 mm 170 mm 170 mm 8.2 mm 33 mm nora trappkanter 10 mm 100 mm 600 mm nora trappvinklar TG 7004 U (Yttervinkel) 4 10 nora trapptillbehör 170 mm 170 mm nora trappnosar Installeras med nora stepfix lim på rulle 43 mm 70 mm 2.2 mm T 5044 A/C För golvbeläggningar med tjocklek från 2,0 till 2,7 mm 43 mm 70 mm 4.2 mm T 5044 E/F För golvbeläggningar med tjocklek från 3,5 till 4,0 mm nora trappvinklar TG 7003 U (Innervinkel) 18 mm 170 mm 170 mm mm 33 mm nora trappnosar 46.3 mm nora trappnosar Installeras med kontaktlim 50 mm 50 mm Ledstångssida Tvärsnitt med avslutningsprofil A 5013 U 26.3 mm TA 1203 För golvbeläggningar med tjocklek från 3,5 mm 1.2 mm 45 mm T 5049 A/C För golvbeläggningar med tjocklek från 2,0 till 2,7 mm 2.2 mm 4.2 mm 45 mm T 5049 E/F För golvbeläggningar med tjocklek från 3,5 till 4,0 mm se sidan 71

62 62 nora systems Trapptillbehör nora stepfix 240 Speciallim på rulle Fär snabb installation av norament trappbeläggning, trappläggningar med nora trappnosar T 5044 och nora trappkanter. Den kostnadseffektiva och miljöanpassade limnyheten. Lämpligt för nybyggnad och renovering. Fördelar: 3-5 ggr snabbare montage, luktfritt, kan beträdas direkt efter installation, ekonomiskt, miljöanpassat och pålitligt tack vare mycket god limningsförmåga. Art. 907 nora specialsortiment för trappor nora trapptillbehör Specialsortimentet erbjuder profiler med olika utförande för specifika applikationer. De här visade profilerna är exempel. Ytterligare utföranden finns tillgängliga. Förpackning och minsta beställningsmängd på förfrågan. nora trappnosar T 5019/T 5033/T 5045/T 5005 Hochschule für Kommunikation, Ulm, Tyskland

63 Trapptillbehör nora systems 63 nora specialsortiment nora trappnosar 26 mm nora trappnosar 50 mm 36 mm Anslutningsmått T 5033 A = 2,1 mm 50 mm Anslutningsmått T 5005 E = 3,7 mm nora trapptillbehör 1 nora trappnosar 50 mm nora trappnosar 50 mm 45 mm Anslutningsmått T 5019 A = 2,1 mm T 5019 C = 2,7 mm T 5019 D = 3,1 mm T 5019 E = 3,7 mm T 5019 F = 4,1 mm T 5019 H = 5,0 mm 60 mm Anslutningsmått T 5045 A = 2,1 mm

64 TILLBEHÖR nora tillbehör Tillbehör av gummi, speciellt anpassade till nora gummigolv för estetiskt och funktionellt övertygande lösningar. Produkterna är tåliga mot slag och stötar, innehåller inga mjukgörare och bevarar sin funktion över tiden. nora sockellister och sockellistvinklar Lätt att hålla rent, passar för ytor med höga hygienkrav 1 SA 7002 Sockellist (yttervinkel) 22* SA 7002 A 22* SA 7002 D 7* SA 7002 E Matchar sockellist S 3003 Art. 508 Förpackning: styckvis Anslutningsmått: A = 2,1 mm D = 3,1 mm E = 3,7 mm *Fler färger på förfrågan 2 S 3003 Sockellist 22* S 3003 A 22* S 3003 D 7* S 3003 E Matchar sockellistvinkel SI 7001 och SA 7002 Art. 726 Förpackning: i rullar på 10 löpmeter Anslutningsmått: A = 2,1 mm D = 3,1 mm E = 3,7 mm *Fler färger på förfrågan 3 SI 7001 Sockellist (innervinkel) 22* SI 7001 A 22* SI 7001 D 7* SI 7001 E Matchar sockellist S 3003 Art. 507 Förpackning: styckvis Anslutningsmått: A = 2,1 mm D = 3,1 mm E = 3,7 mm *Fler färger på förfrågan nora Sockellister 4 S 1024 U Höjd 100 mm 65* S 1024 U Lämpliga för ytor med särskilt höga estetiska krav. Den permanent elastiska tätningsläppen på S 1024 U sluter på ett effektivt sätt till om pastiller med en höjd upp till 1 mm. Mycket väl lämpad som avslutningsprofil mot väggsidan för installationsgolv. Art. 713 Förpackning: i rullar om 10 löpmeter *Fler färger på förfrågan 5 S 1023 U Höjd 60 mm 109* S 1023 U Lämpliga för ytor med särskilt höga estetiska krav. Den permanent elastiska tätningsläppen på S 1023 U sluter på ett effektivt sätt till om pastiller med en höjd upp till 1 mm. Mycket väl lämpad som avslutningsprofil mot väggsidan för installationsgolv. Art. 712 Förpackning: i rullar om 10 löpmeter *Fler färger på förfrågan 6 S 1008 U Höjd 50 mm 34* S 1008 U Mångsidigt användbar sockellist. Sockellist för anslutning mot nora trappvinkel TW Art. 705 Förpackning: i rullar om 10 löpmeter *Fler färger på förfrågan

65 Tillbehör nora systems 65 nora hålkälslist H 9010 För optimal kontakt mellan noraplan och golv/väggvinkeln vid uppvikt sockel Trappnosar Trappvinklar Förpackning: i 5 rullar om 10 löpmeter / Art mm / mm Trappkanter nora sockellister S 1008 U nora sockellister S 1023 U nora sockellister S 1024 U S 1023 U 4.8 mm 2.8 mm 2.8 mm mm 60 mm 100 mm mm 12 mm S 1024 U SA 7002 Sockellist (yttervinkel) 150 mm 150 mm S 3003 Sockellist 100 mm SI 7001 Sockellist (innervinkel) 150 mm 150 mm S 1008 U mm mm 200 mm 100 mm 3 mm 100 mm 100 mm 50 mm 100 mm mm Anslutningsmått

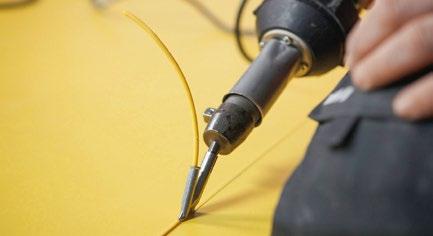

66 66 nora systems Tillbehör S 3003 Sockellist (innervinkel) SA 7002 A/S 3003 A/SI 7001 A SA 7002 D/S 3003 D/SI 7001 D nora fogtråd för noraplan Levereras färgavstämd till alla färger i noraplan -sortimentet SI 7001 Sockellist (innervinkel) SA 7002 E/S 3003 E/SI 7001 E Eftersom noraplan gummigolv inte innehåller mjukgörare krymper de inte efter läggningen och behöver därför inte fogförslutas. Undantag är noraplan acoustic på grund av dess höga elasticitet. För övriga golvbeläggningar kan fogförslutning rekommenderas vid fuktkänsliga undergolv i lokaler med intensiv våtrengöring, i områden med speciella hygienkrav eller för speciella krav i exempelvis laboratorier. I operationssalar eller på andra mindre noraplan -ytor, där sockellistskarvarna fogas med nora fogmassa, kan man för att förenkla arbetsgången använda nora fogmassa. Fogmassa / / / / /2940 Art. 946 Rund, Ø 4 mm, rullar med 100 löpmeter / / / / / / / / nora fogmassa / / / / / / / / / / / / / / Eftersom norament och noraplan gummigolv ej innehåller några mjukgörare krymper de inte efter installation och behöver därför, med undantag för elektriskt avledande norament "ed" golv inte fogförslutas. Fogförslutning kan dock rekommenderas vid fuktkänsliga undergolv i lokaler med intensiv våtrengöring eller i utrymmen med speciella hygienkrav. För dessa speciella krav är fogförslutning möjlig för alla norament och noraplan gummigolv / / / / / / / / / nora tillbehör Art ml patron 1 engångs patroner, räcker till löpmeter Observa: Fogspackel (art. nr ) och nora fl ytande vax (art.nr ) kan beställas hos oss.

67 nora ntx monteringsmaterial Tillbehör nora systems 67 nora ntx monteringsmaterial har tagits fram speciellt för installation av nora ntx golvbeläggningar. De olika monteringsmaterialen är perfekt anpassade till nora ntx golvbeläggningar, vilket ger funktionell säkerhet och garanterar högsta kvalitetsstandarder. Dessutom kan alla nora ntx monteringsmaterial användas även vid förhöjd restfukt i underlaget. nora ntx komponentsprimer Art Primer för förbättrad vidhäftning nora ntx verktyg nora ntx sliprondell inkl. ntx K3 Sliprondell för förberedelse av underlaget Art Sliprondell som passar till maskinerna: Mambo, Columbus och Orkan. Redan utrustad med slipverktyg ntx K3. Notera: Vänligen ange maskintyp vid beställning nora ntx K3 Slipverktyg (fint) Art Slipverktyg för ntx sliprondell nora ntx K2 Slipverktyg (grovt) Art Slipverktyg för ntx sliprondell nora tillbehör Sliprondell Slipverktyg

68 68 nora systems Tillbehör nora system blue Detta matchande, certifierade helhetssystem, gjort för att vara hållbart, kombinerar nora gummigolv med utvalda monteringsmaterial, båda med låga emissionsnivåer. Systemuppbyggnaden genomgår hårda emissionsprovningar och både utvalda nora golvbeläggningar och nora system blue monteringsmaterial har belönats med miljöutmärkelsen Blå Ängeln (RAL-UZ 120 respektive 113). Dina fördelar: nora system blue är det enda golvbeläggningssystemet i världen som är certifierat som helhetskoncept. Tack vare de emissionsfria komponenterna tryggas ett hälsosamt klimat i rummet Funktionell säkerhet garanteras tack vare symbiosen mellan de olika komponenterna nora användningsteknik följer och dokumenterar monteringsarbetena hela vägen 7 års produktgaranti vid installation av systemkomponenterna av kvalificerade golvläggare Kompetent rådgivning när du utarbetar en upphandling Våra nora pads kompletterar detta helhetssystemsortiment med en miljövänlig och hållbar lösning för rengöring och vård, se sidan 70 för mer information. Systemuppbyggnaden Primer 2 Spackel 3 Lim 4 Golvbeläggning Mer ingående information finns att läsa i vår nora system blue broschyr på

69 nora system blue golvläggningsmaterial De perfekt avstämda systemkomponenterna ger funktionell säkerhet och garanterar högsta kvalitetsstandarder. Tillbehör nora systems 69 nora hybrid 310 Fiberarmerat hybridlim Art För limning av norament golvbeläggningar på ickeabsorberande och absorberande underlag nora fiber 410 Fiberarmerat dispersionslim Art För våtlimning av nora gummigolv nora fiber ESD 414 Fiberarmerat, ledande dispersionslim Art För våtlimning av avledande ed och ledande ec nora gummigolv nora level compound Självutjämnande spackelmassa Art Till att spackla och utjämna underlag nora level compound FA Fiberarmerad spackelmassa Art Till att spackla och utjämna underlag nora level compound SF Stabil spackelmassa Art Till att fylla hål och spackla igen övergångar nora primer Speciell dispersionsprimer nora 2-K primer Snabbtorkande specialprimer Art Primer för cementgolv, gjutasfalt och kalciumsulfatbetong och som adhesionsskikt mellan spackelmassalager Art Primer för cementgolv, gjutasfalt och gamla fastsittande vattenfasta limrester nora tillbehör nora epoxy ground 2-komponents epoxihartsprimer Art Universell primer t.ex. för betong- och cementgolv

70 70 nora systems Tillbehör nora pads nora pads lämpar sig både för daglig rengöring och för intensivrengöring av hårt nedsmutsade nora gummigolv. Rengöring och polering görs mekaniskt bara med vatten och helt utan kemikalier. nora pads kan användas till de flesta vanliga maskintyperna och finns att få i olika storlekar. Art nora pad 0 10 Ø 254 mm leveransenhet: 4 styck per kartong nora pad 0 13 nora pad 0 14 nora pad 0 16 nora Pad 0 för underhållsrengöring med städmaskin för strukturerade noraplan golvbeläggningar samt noraplan uni, noraplan unita och noraplan ultra grip: Ø 330 mm Ø 356 mm Ø 406 mm leveransenhet: 4 styck per kartong leveransenhet: 4 styck per kartong leveransenhet: 4 styck per kartong nora pad 0 17 Ø 431 mm leveransenhet: 1 eller 4 styck per kartong nora pad 0 20 För polering av golvbeläggningarna med en high speedmaskin efter avslutad rengöring för strukturerade noraplan golvbeläggningar samtnoraplan uni, noraplan unita och noraplan ultra grip: Ø 508 mm leveransenhet: 1 eller 4 styck per kartong Art nora pad 1 10 Ø 254 mm leveransenhet: 4 styck per kartong nora pad 1 13 nora pad 1 14 nora pad 1 16 nora Pad 1 för underhållsrengöring med städmaskin för släta noraplan golvbeläggningar samt norament golvbeläggningar med hamrad eller fyrkantig struktur: Ø 330 mm Ø 356 mm Ø 406 mm leveransenhet: 4 styck per kartong leveransenhet: 4 styck per kartong leveransenhet: 4 styck per kartong nora pad 1 17 Ø 431 mm leveransenhet: 1 eller 4 styck per kartong nora pad 1 20 För polering av golvbeläggningarna med en high speedmaskin efter avslutad rengöring för släta noraplan golvbeläggningar samt norament golvbeläggningar med hamrad eller fyrkantig struktur: Ø 508 mm leveransenhet: 1 eller 4 styck per kartong Art nora pad 2 17 nora Pad 2 för mellan- och intensivrengöring med maskin med en slipskiva för släta noraplan golvbeläggningar samt norament golvbeläggningar med hamrad eller fyrkantig struktur: Ø 431 mm leveransenhet: 1 eller 4 styck per kartong Art nora pad 3 17 nora Pad 3 för intensivrengöring av hårt nedsmutsade och repiga golv med maskin med en slipskiva för släta noraplan golvbeläggningar samt norament golvbeläggningar med hamrad eller fyrkantig struktur: Ø 431 mm leveransenhet: 1 styck per kartong

71 Tillbehör nora systems 71 nora torrlim nora dryfix Torrlim på rulle För permanent ytlimning av norament och noraplan golvbeläggningar. Den tidsbesparande, kostnadseffektiva och miljövänliga liminnovationen. Lampligt for nybyggnad och renovering. Fordelar: 3-5 ggr snabbare montage, luktfritt, kan betradas direkt efter installation, ekonomiskt, miljoanpassat och palitligt tack vare mycket. Art nora stepfix 240 Lim pa rulle Far snabb installation av norament trappbelaggning, trapplaggningar med nora trappnosar T 5044 och nora trappkanter. Art. 907 nora profix Limtejp nora profix 50 För snabb installation av sockellist S 1023 U. Art. 992 nora profix 90 För snabb installation av sockellister S 1024 U, S 3003 och sockellösningar med uppvik (hålkälslist). Art. 993 nora specialsortiment Specialsortimentet erbjuder profiler med olika utförande för specifika applikationer. Förpackningar och minsta beställningsmängd på förfrågan. De här visade profilerna är exempel. Ytterligare utföranden finns tillgängliga. 11 nora sockellist S 3014 N Special sockellist för norament 992 och norament 992 grano 12 nora sockellist S 1013 U 10 cm hög sockellist, även användbar för andra typer av golvbeläggningar 150 mm 8.5 mm Förpackning: i rullar om 10 löpmeter 100 mm nora tillbehör 50 mm 8.6 mm 4.8 mm

72 TEKNISKA DATA norament Testmetod Krav Genomsnittliga testresultat från pågående produktion grano 926 satura 926 arago grano CE överensstämmelse EN Tillverkare: nora systems GmbH, D Weinheim DoP-Nr. EN Värmegenomgång EN λ = 0,17 W/(m K) Uppfylld Lämplig för golvvärmesystem Friktionskoeffi cient EN DS Uppfylld Brandegenskaper EN Olimmat C fl -s1 C fl -s1 C fl -s2 Brandegenskaper EN Limmat på mineraliskt underlag B fl -s1 B fl -s1 C fl -s1 Egenskaper i enlighet med EN 1817/EN Tjocklek EN ISO Medelvärde ± 0,20 mm av nominelt värde EN Medelvärde ± 0,15 mm av nominelt värde EN mm 3,2 mm Måttbeständighet EN ISO ± 0,4 % ± 0,3 % Rivhållfasthet ISO 34-1, metod B, arbetssätt A Beständighet mot cigarettglöd EN ,5 mm 9 mm (Art. 1956) 9 mm (Art. 1955) Medelvärde 20 N/mm 35 N/mm 35 N/mm 30 N/mm 40 N/mm Metod A (uttryckt) nivå 4 Metod B (brinnande) nivå 3 Elasticitet EN ISO , metod A Diameter 20 mm, ingen sprickbildning Uppfylld Hårdhet ISO 7619 Intryckshållfasthet EN ISO Shore A (EN ) 75 Shore A (EN 1817) Medelvärde 0,25 mm v. tjocklek 3,0 mm Medelvärde 0,20 mm v. tjocklek 3,0 mm Uppfylld 85 Shore A 85 Shore A 87 Shore A 72 Shore A 0,15 mm 0,15 mm 0,15 mm 0,30 mm Avnötning ISO 4649, metod A 250 mm³ 115 mm³ 115 mm³ 130 mm³ 90 mm³ Färgbeständighet vid articifi ellt ljus ISO 105-B02, metod 3, test förutsättningar 6.1 a) Minst nivå 6 på blåskalan nivå 3 nivå på gråskalan (= 350 MJ/m²) Gråskala nivå 3 enligt ISO 105-A 02 Klassifi cering EN ISO Bostad/Handel och service/industriell miljö 23/34/43 23/34/43 23/32/41 23/34/43 Ytterligare tekniska egenskaper Giftighet, brandgaser DIN Koloxidgaser är ej giftiga Stegsäkerhet DIN R 9 Enligt BGR 181 R grano/art = R grano/art = R 10 arago = R 10 R 9 R 9 DIN A arago = B Stegljudsförbättring ISO db 10 db 9 db 15 db Kemikaliebeständighet EN ISO Beständigheten är beroende på koncentration och tid för exponering* Elektriskt genomgångsmotstånd IEC , VDE 0303 T.30 > 10¹⁰ Ohm Elektrostatiske egenskaper vid gång EN 1815 Antistatiskt, uppladdning vid gummisulor < 2 kv Effekt av rulland stolshjul EN 425 Lämpligt för stolshjul, typ W, enligt EN * Vid hög exponering för oljor, alkalier och andra agressiva kemikalier, var vänlig kontakta oss. EN 1817: Specifi kation för homogena och heterogena släta elastomer-golvbeläggningar EN : Specifi kation för homogena och heterogena profilereda elastomer- golvbeläggningar Färgvariationer mellan olika batcher samt orsakade av tekniska förändringar för att förbättra produkten måste accepteras. 01/2017

73 Technische Tekniska Daten data nora systems 73 noraplan Testmetod Prüfnorm Anforderungen Krav Genomsnittliga Gemittelte Prüfwerte testresultat der från laufenden pågående Produktion produktion uni 2,0 mm eco 2,0 mm sentica 2,0 mm signa 2,0 mm stone 2,0 mm valua 2,0 mm lona 2,0 mm unita 2,0 mm ultra grip 2,0 mm sentica 3,0 mm signa 3,0 mm valua 3,0 mm sentica acoustic signa acoustic stone acoustic CE-Konformität överensstämmelse EN Tillverkare: Hersteller: nora systems GmbH, D Weinheim DoP-Nr. EN Wärmeleitfähigkeit Värmegenomgång EN Uppfylld Erfüllt λ = 0,17 W/(m K) Für Lämplig Fußbodenheizung för golvvärmesystem geeignet Friktionskoeffi Gleitreibungskoeffi cientzient EN DS Uppfylld Erfüllt Brandegenskaper Brandklasse EN Unverklebt Olimmat B fl -s1 B fl fl -s1, verklebt limmat C fl -s1 B fl fl -s1, verklebt limmat C fl -s1 Brandklasse Brandegenskaper EN Verklebt Limmat auf på mineralischem mineraliskt underlag Untergrund B fl -s1 B fl -s1 C fl -s1 B fl -s1 B fl -s1 Egenskaper Eigenschaften i enlighet nach EN med 1817/EN 1817/EN Tjocklek Dicke EN ISO Medelvärde Mittelwert ohne utan Schaumrücken skumbaksida ± 0,15 mm mit med Schaumrücken skumbaksida ± 0,20 mm Måttbeständighet Maßbeständigkeit EN EN ISO ISO ± 0,4 0,4 % ± 0,3 0,3 % Beständigkeit gegen Verfahren A (ausgedrückt) Stufe 4 EN 1399 Erfüllt Beständighet Zigarettenglut Verfahren Metod A B (uttryckt) (brennend) nivå Stufe 4 3 EN 1399 Uppfylld mot cigarettglöd Metod B (brinnande) nivå 3 Biegsamkeit EN ISO , Verfahren A Dorndurchmesser 20 mm, keine Rissbildung Erfüllt Nicht erfüllt Erfüllt Erfüllt Elasticitet Härte EN ISO 24 ISO 344, 7619metod A Diameter 20 mm, 75 Shore ingen sprickbildning A 94 Shore A Uppfylld 93 Shore A Inte uppfylld 92 Uppfylld Shore A 92 Shore A 85 Uppfylld Shore A Resteindruck Mittelwert 0,15 mm b. Dicke < 2,5 mm 0,05 mm 0,05 mm 0,05 mm Hårdhet EN ISO ISO Mittelwert 0,20 75 mm Shore b. Dicke A 2,5 mm 94 Shore A 93 Shore A 92 Shore A 92 0,05 Shore mm A 85 Shore A Intryckshållfasthet Medelvärde acoustic: 0,15 Mittelwert mm v. tjocklek 0,25 mm < 2,5 mm 0,05 mm 0,05 mm 0,05 mm 0,25 mm Abriebfestigkeit ISO EN 4649, ISO Verfahren A 250 mm³ Medelvärde 0,20 mm v. tjocklek 2,5 mm 130 mm³ 160 mm³ 90 mm³ 160 mm³ 0,05 mm 130 mm³ Farbbeständigkeit ISO 105-B02, Mindestens Stufe 6 des Blaumaßstabs; gegenüber Verfahren 3, acoustic: Medelvärde 0,25 mm Graumaßstab Stufe 3 nach ISO 105-A02 0,25 mm Stufe 3 des Graumaßstabs (= 350 MJ/m²) künstlichem Licht Prüfbedingungen 6.1 a) Avnötning ISO 4649, metod A 250 mm³ 130 mm³ 160 mm³ 90 mm³ 160 mm³ 130 mm³ Klassifi zierung EN ISO Wohnen/Gewerblich/Industriell 23/34/42 23/34/42 23/34/42 23/34/43 23/33/ Färgbeständighet ISO 105-B02, metod 3, Minst nivå 6 på blåskalan Gråskala nivå 3 enligt ISO 105-A 02 vid articifi ellt ljus test förutsättningar 6.1 a) nivå 3 nivå på gråskalan (= 350 MJ/m²) Zusätzliche technische Eigenschaften Klassifi cering EN ISO Bostad/Handel och service/industriell miljö 23/34/42 23/34/42 23/34/42 23/34/43 23/33/ Toxizität der Brandgase DIN Freiwerdende Schwelgase toxikolog. unbedenklich Rutschhemmung Ytterligare tekniska egenskaper stone Art. 149/249: R 10 stone acoustic: R 10 DIN Gemäß BGR 181 R 9 R 11 R 9 Andere: R 9 Andere: R 9 Giftighet, brandgaser DIN Koloxidgaser är ej giftiga DIN stone Art. 149/249: A; B A; B; C Stegsäkerhet stone Art. 149/249: R 10 stone acoustic: R 10 DIN Enligt BGR 181 R 9 R 11 R 9 BS 7976 Andra: R Andra: R 9 TRRL Pendulum Wet & dry DIN stone Art. 149/249: A; B A; B; C SATRA TM 144 Wet: > 0,6 BS Dry: > 0,45 TRRL Pendulum Wet & dry Trittschallverbesserungsmaß ISO db 6 db 7 db 8 db 20 db SATRA TM 144 Wet: > 0,6 Chemikalieneinwirkung EN ISO Beständig in Abhängigkeit von Konzentration Dry: > 0,45 und Einwirkzeit* Stegljudsförbättring Elektrische Isolierfähigkeit IEC , ISO 10 VDE T.30 6 db 6 db > 10¹⁰ Ohm 7 db 8 db 20 db Kemikaliebeständighet Elektrostatisches Verhalten EN EN ISO Beständigheten är beroende på koncentration och tid för exponering* Antistatisch, Aufl adung bei Gummisohlen < 2 kv beim Begehen Elektriskt genomgångsmotstånd IEC , VDE 0303 T.30 > 10¹⁰ Ohm Stuhlrollenversuch Elektrostatiske egenskaper vid gång EN 425 EN 1815 Geeignet bei Verwendung von Stuhlrollen, Typ W, nach EN Antistatiskt, uppladdning vid gummisulor < 2 kv Effekt av rulland stolshjul EN 425 * Bei verstärkter Einwirkung von Ölen, Fetten, Säuren, Laugen und anderer aggressiver Chemikalien ist Rücksprache erforderlich. EN 1817: Lämpligt för stolshjul, typ W, enligt EN Spezifi kation für homogene und heterogene ebene Elastomer-Bodenbeläge EN 1816: Spezifi kation für homogene und heterogene ebene Elastomer-Bodenbeläge mit Schaumstoffbeschichtung * Vid hög exponering för oljor, alkalier och andra agressiva kemikalier, var vänlig kontakta oss. EN 1817: Specifi kation för homogena och heterogena släta elastomer-golvbeläggningar Produktionsbedingte EN 1816: Specifi Farbabweichungen kation för homogena sowie technische och heterogena Veränderungen, släta elastomer-golvbeläggningar die der Verbesserung der med Produkte skumbaksida dienen, behalten wir uns vor. Färgvariationer mellan olika batcher samt orsakade av tekniska förändringar för att förbättra produkten måste accepteras. 2,0 mm 2,0 mm 2,0 mm 3,0 mm 4,0 mm Technische Tekniska data Daten 01/2017

74 74 nora systems Tekniska data nora ntx Teststandard Krav Beräknade testresultat från pågående produktion noraplan noraplan noraplan norament eco ntx** sentica ntx signa ntx stone ntx** unita ntx** valua ntx** lona ntx** uni ntx ultra grip ntx 926 grano ntx 926 satura ntx 926 arago ntx CE-överensstämmelse EN Tillverkare: nora systems GmbH, D Weinheim Friktionskoeffi cient EN DS Uppfylld Brandklass EN Cfl -s1, klistrad Cfl -s1, klistrad Bfl -s1, klistrad Cfl -s1, klistrad Cfl -s1, klistrad Värmeledningsförmåga EN λ = 0,17 W/(m*K) Uppfylld DoP-Nr EN Egenskaper efter EN 1817 Skikttjocklek EN ISO Medelvärden ± 0,15 mm av nominellt värde 2,1 mm / 3,1 mm 2,1 mm 2,1 mm 3,6 mm Måttbeständighet EN ISO ± 0,4 % ± 0,3 % Beständighet mot cigarettglöd EN 1399 Metod A (uttryckt) nivå 4 Metod B (brinnande) nivå 3 Uppfylld Elasticitet EN ISO , Metod A Dorndiameter 20 mm; ingen sprickbildning Uppfylld (Undantag: unita) Uppfylld Hårdhet ISO Shore A 92 Shore A 94 Shore A 92 Shore A 82 Shore A noraplan ntx: Medelvärde 0,15 vid tjocklek < 2,5 Medelvärde 0,20 vid tjocklek < 2,5 Intryckshållfasthet EN ISO Avnötningsmotstånd vid 5 N belastning Färgbeständighet vid artifi ciellt ljus Ytterligare tekniska data norament ntx: Medelvärde 0,25 vid tjocklek 3,0 Medelvärde 0,20 vid tjocklek 3,0 0,05 mm 0,10 mm 0,15 mm 0,15 mm ISO 4649, metod A 250 mm³ 150 mm³ 150 mm³ 90 mm³ 130 mm³ ISO 105-B02, metod 3, testförutsättningar 6.1 A) Ytvikt EN ISO Minst nivå 6 på blåskalan nivå 3 på gråskalan (= 350 MJ/m²) Gråskalan nivå 3 efter ISO 105-A02 2,1 mm: ~ 3,36 kg/m² 3,1 mm: ~ 5,08 kg/m² ~ 3,55 kg/m² ~ 3,30 kg/m² ~ 5,40 kg/m² Rivhållfasthet ISO 34-1, metod B, arbetssätt A Halksäkerhet DIN R 9* (utan ytstruktur) R 10* (refl exbrytande yta) R 9* R 11* Stegljudsförbättring ISO ,1 mm: 3 db 3,1 mm: 4 db Kemikaliebeständighet EN ISO Beroende på koncentration och verkningstid Beständig (A) Statisk elektricitet vid användning EN 1815 Antistatisk. Uppladdning vid gummisulor < 2kV Effekt av rulland stolshjul EN 425 Lämpligt för stolshjul, typ W, enligt EN N/mm n. a. n. a. 34 N/mm R 9* R 10* (serra) 3 db 3 db 8 db Brand-/rökklassificering Uppfyller kraven Brandegenskaper EN Cfl -s1, klistrad Bfl -s1, klistrad Cfl -s1, klistrad Cfl -s1, klistrad EN Risknivåer (Hazard Level) HL1* n. a. Brandegenskaper ASTM E-648 / ISO Klass 1 ( 0.50 W/cm²)* n. a. Röktäthet ASTM E-662 Federal Railroad Administration Efter 1,5 minuter 100, efter 4 minuter 200* n. a. Limmets egenskaper Beskrivning Smältlim Tjocklek Ca 0,92 g/cm³ Mjukningsintervall Kofl er Heizbank Ca 105 C Viskositet mpas vid 170 C till mpas vid 190 C Halt av fasta kroppar 87% VOC 0% * Testat / certifi erat av oberoende testinstitut. ** Minsta kvantitet som är tillgänglig. A) Vid förstärkt påverkan av oljor, fetter, syror, baser och andra aggressiva kemikalier krävs rådgivning. Vi förbehåller oss rätten till produktionsberoende färgavvikelser samt tekniska ändringar som syftar till att förbättra produkten. 01/2017

75 nora ESD-gummigolv Tekniska data nora systems 75 Testmetod Krav Genomsnittliga testresultat från pågående produktion norament noraplan 928 grano ed 927 grano ec sentica ed 2,0 mm signa ed 2,0 mm stone ed 2,0 mm CE överensstämmelse EN Tillverkare: nora systems GmbH, D Weinheim DoP-Nr. EN Friktionskoeffi cient EN DS Uppfylld Elektriska egenskaper EN 1081 ed = 10 9 Ohm Uppfylld Uppfylld ec = 10 6 Ohm Uppfylld Uppfylld Brandegenskaper EN Olimmat C fl -s1, limmat C fl -s2 C fl -s1 Brandegenskaper EN Limmat på mineraliskt underlag B fl -s1 C fl -s1 B fl -s1 C fl -s1 sentica ed 3,0 mm signa ed 3,0 mm astro ec Egenskaper i enlighet med EN 1817/EN Tjocklek EN ISO Medelvärde ± 0,20 mm av nominelt värde EN Medelvärde ± 0,15 mm av nominelt värde EN ,5 mm 3,5 mm 2,0 mm 3,0 mm 2,0 mm Måttbeständighet EN ISO ± 0,4 % ± 0,3 % Rivhållfasthet Beständighet mot cigarettglöd ISO 34-1, metod B, arbetssätt A EN 1399 Medelvärde 20 N/mm 45 N/mm 30 N/mm Metod A (uttryckt) nivå 4 Metod B (brinnande) nivå 3 Elasticitet EN ISO , metod A Diameter 20 mm, ingen sprickbildning Uppfylld Uppfylld Hårdhet ISO Shore A (EN ) 75 Shore A (EN ) 84 Shore A 90 Shore A 95 Shore A Intryckshållfasthet Medelvärde 0,15 mm v. tjocklek < 2,5 mm Medelvärde 0,20 mm v. tjocklek 2,5 mm 0,05 mm EN ISO Medelvärde 0,25 mm v. tjocklek 3,0 mm Medelvärde 0,20 mm v. tjocklek 3,0 mm 0,05 mm Avnötning ISO 4649, metod A 250 mm³ 80 mm 3 70 mm mm³ 150 mm³ Färgbeständighet vid articifi ellt ljus ISO 105-B02, metod 3, test förutsättningar 6.1 a) Minst nivå 6 på blåskalan nivå 3 på gråskalan (= 350 MJ/m²) Uppfylld Gråskala nivå 3 enligt ISO 105-A 02 Klassifi cering EN ISO Bostad/Handel och service/industriell miljö 23/34/43 23/34/42 23/34/43 23/34/42 Ytterligare tekniska egenskaper Giftighet, brandgaser DIN Koloxidgaser är ej giftiga Koloxidgaser är ej giftiga Stegsäkerhet stone ed: R 10 DIN Enligt BGR 181 R 9 Andra: R 9 R 9 Stegljudsförbättring ISO db 10 db 6 db 7 db 6 db Kemikaliebeständighet EN ISO Beständigheten är beroende på koncentration och tid för exponering* Värmegenomgång EN ,40 W/mK 0,56 W/mK 0,54 W/mK 0,45 W/mK Lämplig för golvvärmesystem Effekt av rulland stolshjul EN 425 Lämpligt för stolshjul, typ W, enligt EN Elektriska egenskaper** Resistens till EPA jord/ Resistens till skyddsjord Resistens till jord/ Resistens till EPA jord ESD STM 7.1/ IEC ESD STM 97.1/ IEC Elektrisk uppladdning ESD STM 97.2 IEC Mätning på installerat golv vid 23 C (± 2 C) och 25 % relativ luftfuktighet (=RF) Mätning på installerat golv vid 23 C (± 2 C) och < 25 % relativ luftfuktighet (=RF), installerat på ett lämpligt undergolv För systemet golv/ledande skor (R < 5 x 10 6 Ohm) Mätning på installerat golv vid 23 C (± 2 C) och 25 % relativ luftfuktighet (=RF) Testat med defi nierade ledande skor vid 21 C och 20 % relativ luftfuktighet (=RF) 10⁶ 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ 10⁹ Ohm*** < 10⁶ Ohm 10⁶ 10⁹ Ohm*** < 10⁶ Ohm 3,5 x 10⁷ Ohm < 3,5 x 10⁷ Ohm < 10 V 3,5 x 10⁷ Ohm Resistens till jord EN ⁶ 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ 9 x 10⁷ Ohm < 10⁶ Ohm IIsolationsmotsånd VDE ⁶ 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ 9 x 10⁷ Ohm < 10⁶ Ohm Elektrod 1; 500 V VDE x 10⁵ Ohm 5 x 10⁴ Ohm 1 x 10⁵ Ohm Elektrod 2; 220 V våt * Vid hög exponering för oljor, alkalier och andra agressiva kemikalier, var vänlig kontakta oss. ** Elektriskt avledande / ledande under förutsättning att installation är utförd i enlighet med vår läggningsanvisning samt rekommendationerna från limtillverkaren. Det använda limmet måste ha en permanent resistens på R < 3 x 10 5 Ohm enligt EN *** Om mycket låga värden för luftfuktighet (< 25 % relativ fuktighet, =RF) kan förväntas under en längre period, var vänlig kontakta nora systems GmbH, teknisk service för rekommendationer. EN 1817: Specifi kation för homogena och heterogena släta elastomer-golvbeläggningar. EN : Specifi kation för homogena och heterogena profilereda elastomer-golvbeläggningar. < 3,5 x 10⁷ Ohm Färgvariationer mellan olika batcher samt orsakade av tekniska förändringar för att förbättra produkten måste accepteras. 01/2017 Tekniska data

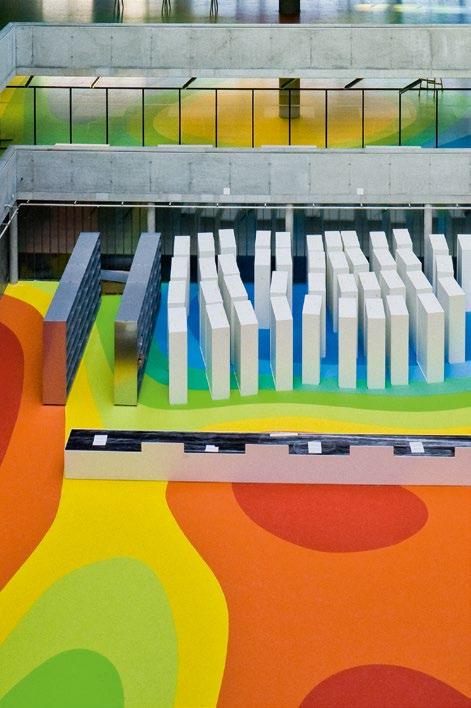

76 76 nora systems Technische Nationalbibliothek, Tjeckien
