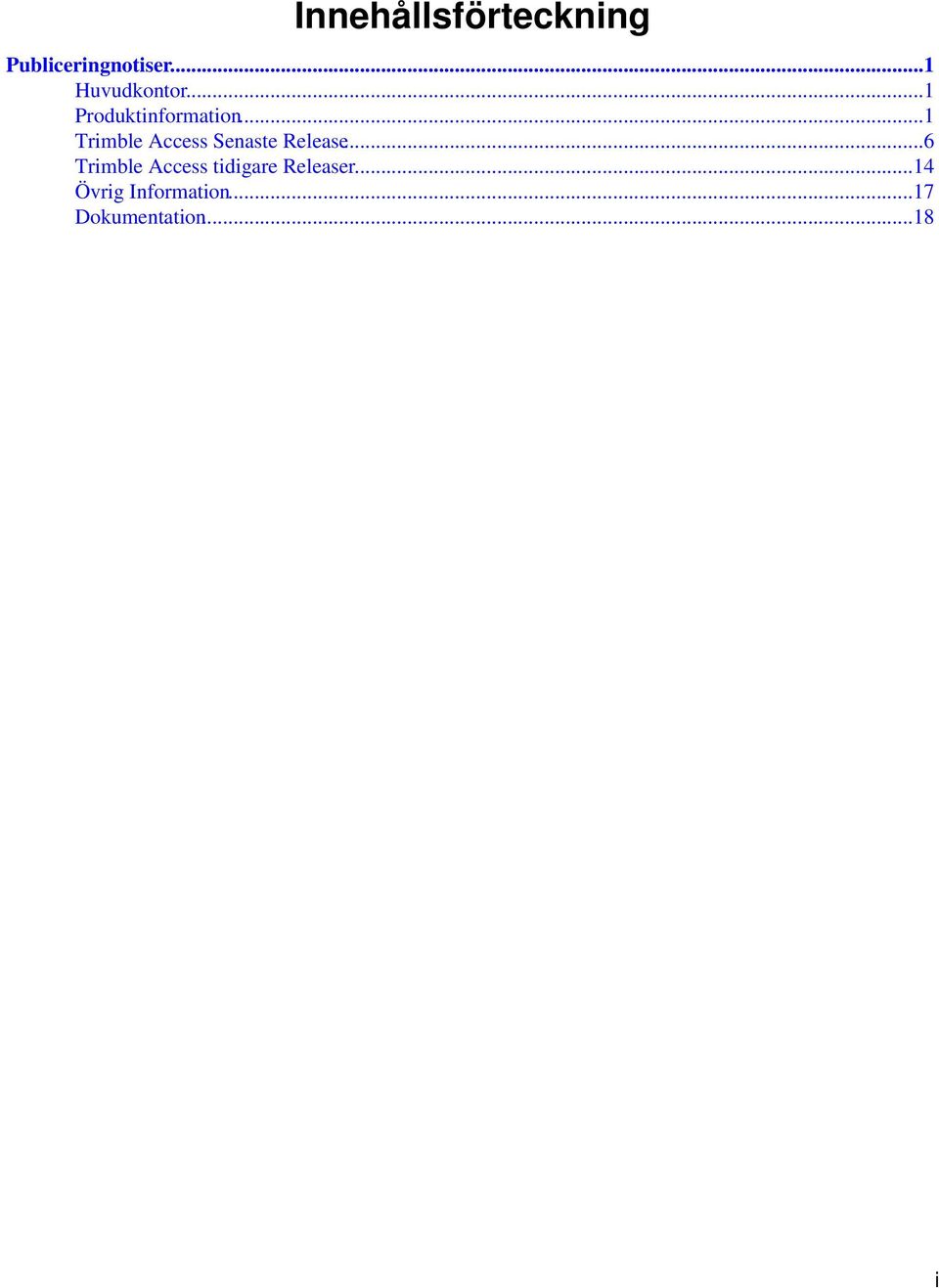

2 Innehållsförteckning Publiceringnotiser...1 Huvudkontor...1 Produktinformation...1 Trimble Access Senaste Release...6 Trimble Access tidigare Releaser...14 Övrig Information...17 Dokumentation...18 i

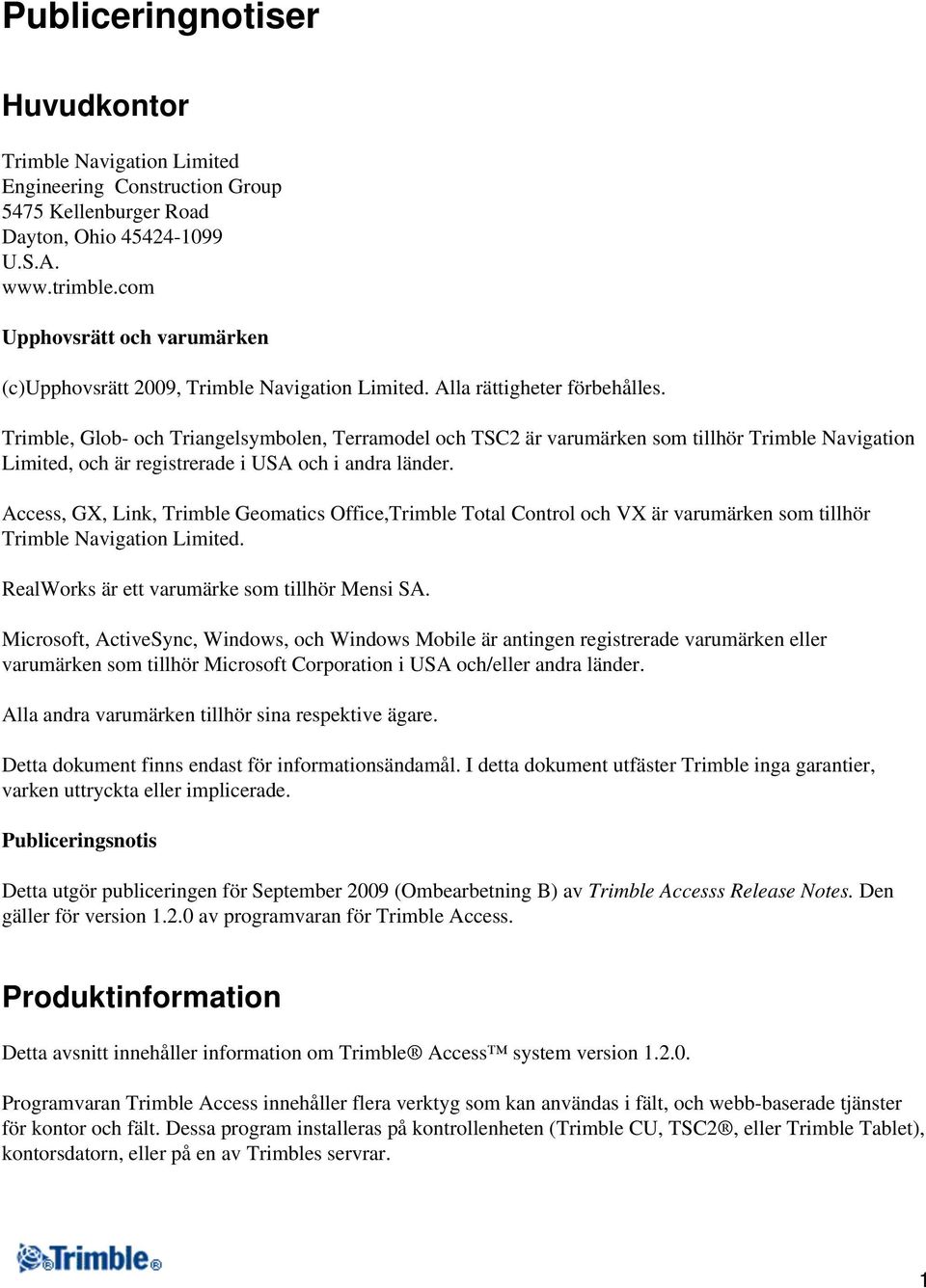

3 Publiceringnotiser Huvudkontor Trimble Navigation Limited Engineering Construction Group 5475 Kellenburger Road Dayton, Ohio U.S.A. Upphovsrätt och varumärken (c)upphovsrätt 2009, Trimble Navigation Limited. Alla rättigheter förbehålles. Trimble, Glob- och Triangelsymbolen, Terramodel och TSC2 är varumärken som tillhör Trimble Navigation Limited, och är registrerade i USA och i andra länder. Access, GX, Link, Trimble Geomatics Office,Trimble Total Control och VX är varumärken som tillhör Trimble Navigation Limited. RealWorks är ett varumärke som tillhör Mensi SA. Microsoft, ActiveSync, Windows, och Windows Mobile är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Alla andra varumärken tillhör sina respektive ägare. Detta dokument finns endast för informationsändamål. I detta dokument utfäster Trimble inga garantier, varken uttryckta eller implicerade. Publiceringsnotis Detta utgör publiceringen för September 2009 (Ombearbetning B) av Trimble Accesss Release Notes. Den gäller för version av programvaran för Trimble Access. Produktinformation Detta avsnitt innehåller information om Trimble Access system version Programvaran Trimble Access innehåller flera verktyg som kan användas i fält, och webb-baserade tjänster för kontor och fält. Dessa program installeras på kontrollenheten (Trimble CU, TSC2, eller Trimble Tablet), kontorsdatorn, eller på en av Trimbles servrar. 1

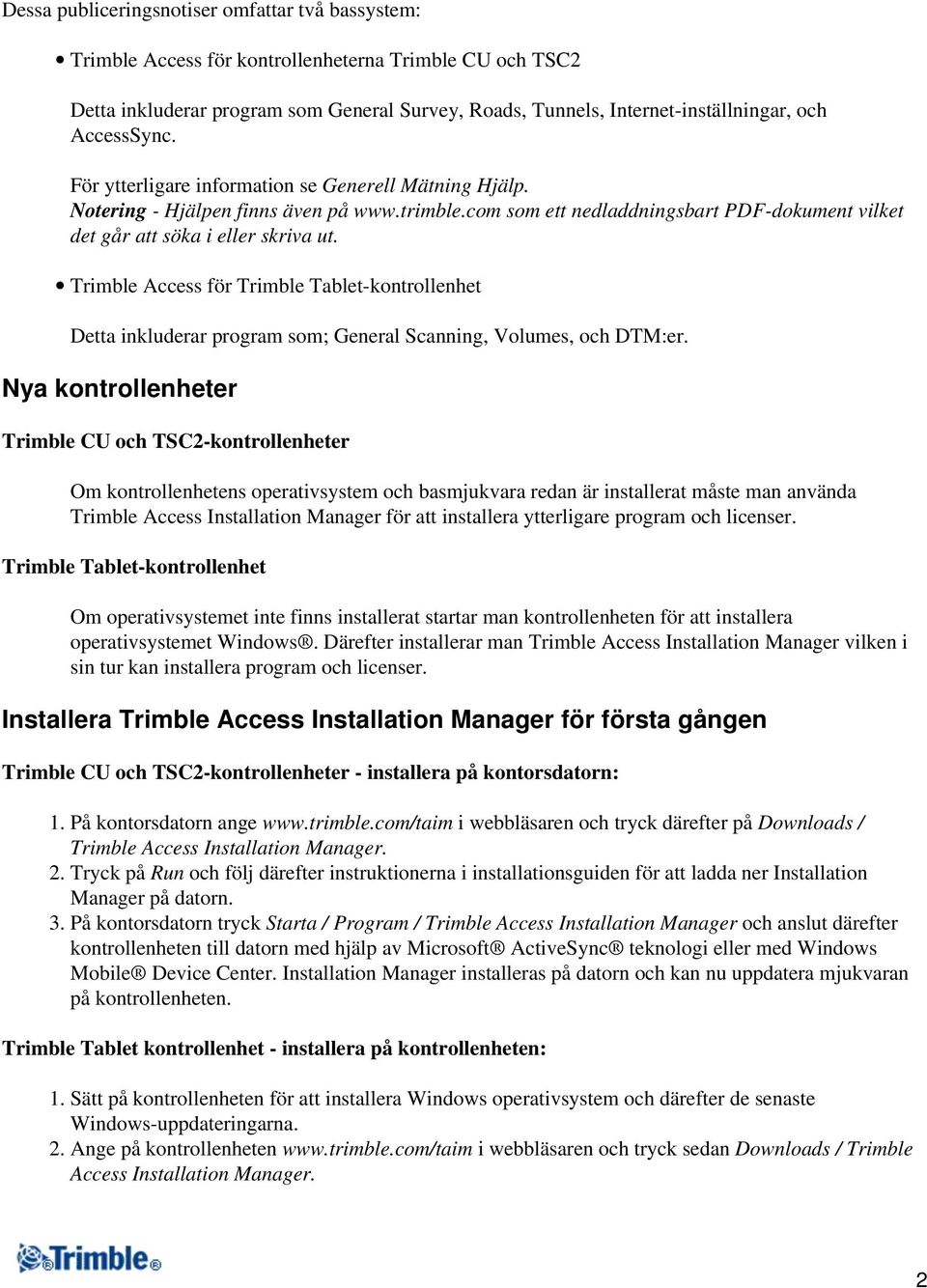

4 Dessa publiceringsnotiser omfattar två bassystem: Trimble Access för kontrollenheterna Trimble CU och TSC2 Detta inkluderar program som General Survey, Roads, Tunnels, Internet-inställningar, och AccessSync. För ytterligare information se Generell Mätning Hjälp. Notering - Hjälpen finns även på som ett nedladdningsbart PDF-dokument vilket det går att söka i eller skriva ut. Trimble Access för Trimble Tablet-kontrollenhet Detta inkluderar program som; General Scanning, Volumes, och DTM:er. Nya kontrollenheter Trimble CU och TSC2-kontrollenheter Om kontrollenhetens operativsystem och basmjukvara redan är installerat måste man använda Trimble Access Installation Manager för att installera ytterligare program och licenser. Trimble Tablet-kontrollenhet Om operativsystemet inte finns installerat startar man kontrollenheten för att installera operativsystemet Windows. Därefter installerar man Trimble Access Installation Manager vilken i sin tur kan installera program och licenser. Installera Trimble Access Installation Manager för första gången Trimble CU och TSC2-kontrollenheter - installera på kontorsdatorn: 1. På kontorsdatorn ange i webbläsaren och tryck därefter på Downloads / Trimble Access Installation Manager. 2. Tryck på Run och följ därefter instruktionerna i installationsguiden för att ladda ner Installation Manager på datorn. 3. På kontorsdatorn tryck Starta / Program / Trimble Access Installation Manager och anslut därefter kontrollenheten till datorn med hjälp av Microsoft ActiveSync teknologi eller med Windows Mobile Device Center. Installation Manager installeras på datorn och kan nu uppdatera mjukvaran på kontrollenheten. Trimble Tablet kontrollenhet - installera på kontrollenheten: 1. Sätt på kontrollenheten för att installera Windows operativsystem och därefter de senaste Windows-uppdateringarna. 2. Ange på kontrollenheten i webbläsaren och tryck sedan Downloads / Trimble Access Installation Manager. 2

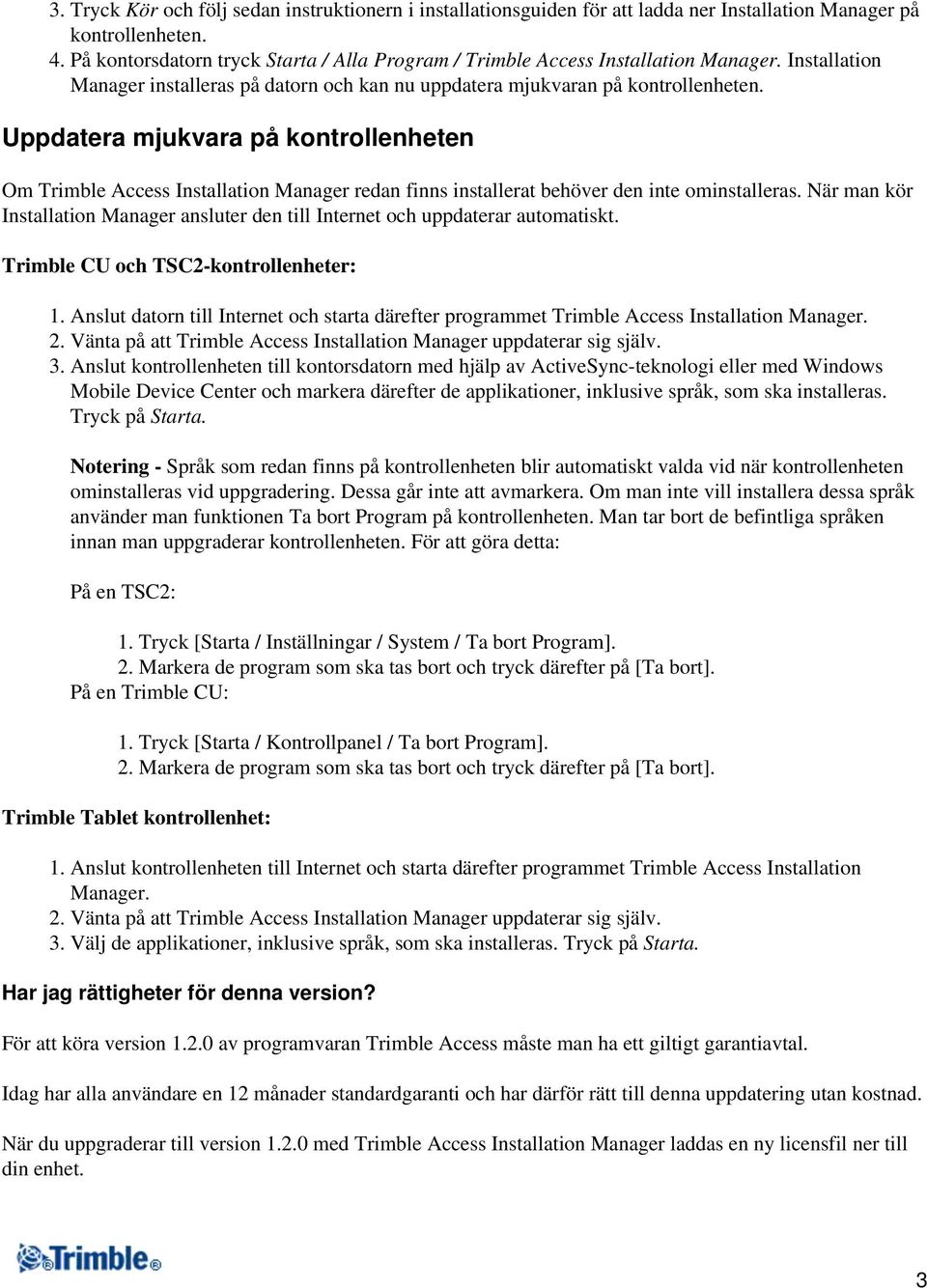

5 3. Tryck Kör och följ sedan instruktionern i installationsguiden för att ladda ner Installation Manager på kontrollenheten. 4. På kontorsdatorn tryck Starta / Alla Program / Trimble Access Installation Manager. Installation Manager installeras på datorn och kan nu uppdatera mjukvaran på kontrollenheten. Uppdatera mjukvara på kontrollenheten Om Trimble Access Installation Manager redan finns installerat behöver den inte ominstalleras. När man kör Installation Manager ansluter den till Internet och uppdaterar automatiskt. Trimble CU och TSC2-kontrollenheter: 1. Anslut datorn till Internet och starta därefter programmet Trimble Access Installation Manager. 2. Vänta på att Trimble Access Installation Manager uppdaterar sig själv. 3. Anslut kontrollenheten till kontorsdatorn med hjälp av ActiveSync-teknologi eller med Windows Mobile Device Center och markera därefter de applikationer, inklusive språk, som ska installeras. Tryck på Starta. Notering - Språk som redan finns på kontrollenheten blir automatiskt valda vid när kontrollenheten ominstalleras vid uppgradering. Dessa går inte att avmarkera. Om man inte vill installera dessa språk använder man funktionen Ta bort Program på kontrollenheten. Man tar bort de befintliga språken innan man uppgraderar kontrollenheten. För att göra detta: På en TSC2: 1. Tryck [Starta / Inställningar / System / Ta bort Program]. 2. Markera de program som ska tas bort och tryck därefter på [Ta bort]. På en Trimble CU: 1. Tryck [Starta / Kontrollpanel / Ta bort Program]. 2. Markera de program som ska tas bort och tryck därefter på [Ta bort]. Trimble Tablet kontrollenhet: 1. Anslut kontrollenheten till Internet och starta därefter programmet Trimble Access Installation Manager. 2. Vänta på att Trimble Access Installation Manager uppdaterar sig själv. 3. Välj de applikationer, inklusive språk, som ska installeras. Tryck på Starta. Har jag rättigheter för denna version? För att köra version av programvaran Trimble Access måste man ha ett giltigt garantiavtal. Idag har alla användare en 12 månader standardgaranti och har därför rätt till denna uppdatering utan kostnad. När du uppgraderar till version med Trimble Access Installation Manager laddas en ny licensfil ner till din enhet. 3

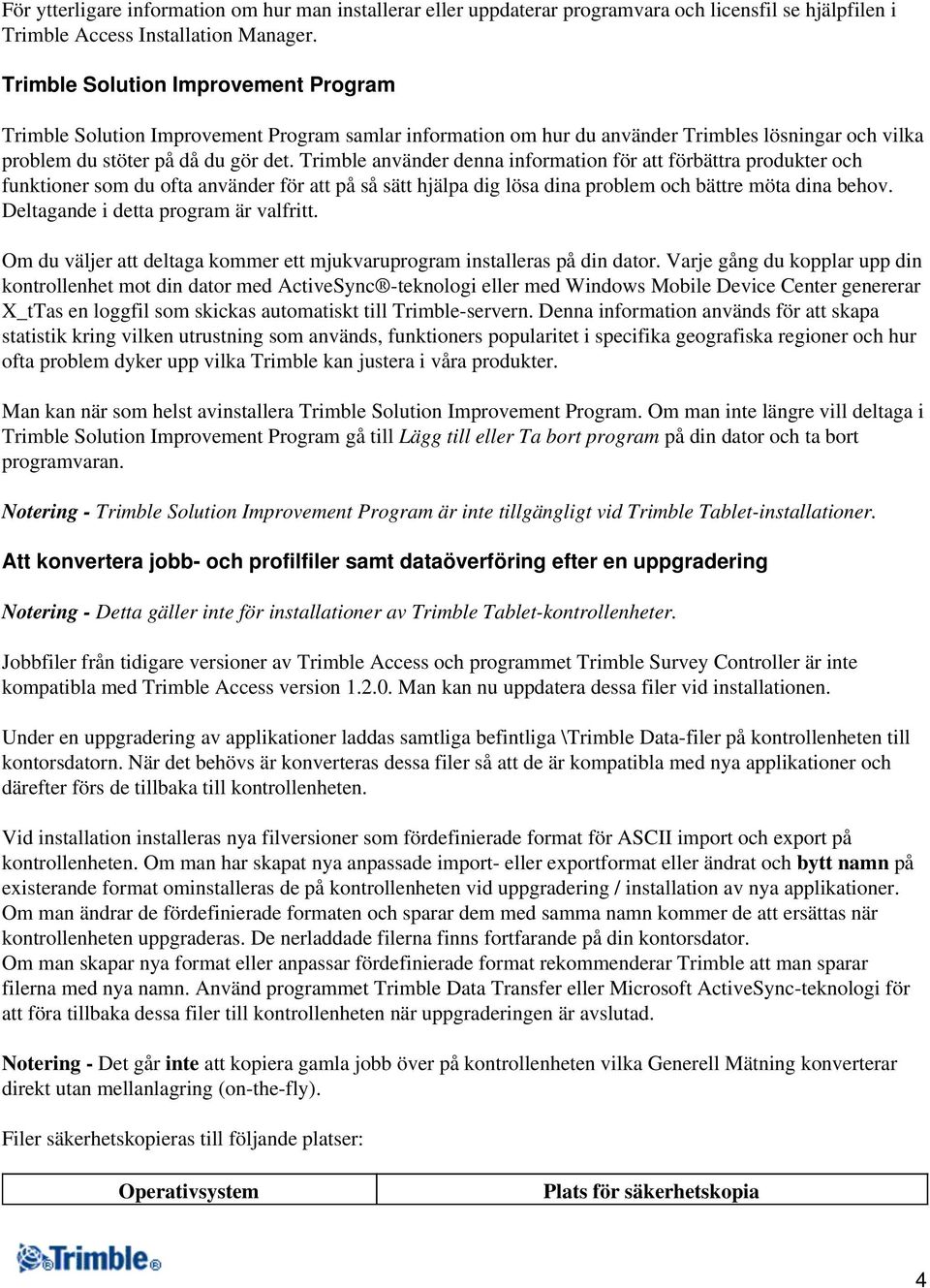

6 För ytterligare information om hur man installerar eller uppdaterar programvara och licensfil se hjälpfilen i Trimble Access Installation Manager. Trimble Solution Improvement Program Trimble Solution Improvement Program samlar information om hur du använder Trimbles lösningar och vilka problem du stöter på då du gör det. Trimble använder denna information för att förbättra produkter och funktioner som du ofta använder för att på så sätt hjälpa dig lösa dina problem och bättre möta dina behov. Deltagande i detta program är valfritt. Om du väljer att deltaga kommer ett mjukvaruprogram installeras på din dator. Varje gång du kopplar upp din kontrollenhet mot din dator med ActiveSync -teknologi eller med Windows Mobile Device Center genererar X_tTas en loggfil som skickas automatiskt till Trimble-servern. Denna information används för att skapa statistik kring vilken utrustning som används, funktioners popularitet i specifika geografiska regioner och hur ofta problem dyker upp vilka Trimble kan justera i våra produkter. Man kan när som helst avinstallera Trimble Solution Improvement Program. Om man inte längre vill deltaga i Trimble Solution Improvement Program gå till Lägg till eller Ta bort program på din dator och ta bort programvaran. Notering - Trimble Solution Improvement Program är inte tillgängligt vid Trimble Tablet-installationer. Att konvertera jobb- och profilfiler samt dataöverföring efter en uppgradering Notering - Detta gäller inte för installationer av Trimble Tablet-kontrollenheter. Jobbfiler från tidigare versioner av Trimble Access och programmet Trimble Survey Controller är inte kompatibla med Trimble Access version Man kan nu uppdatera dessa filer vid installationen. Under en uppgradering av applikationer laddas samtliga befintliga \Trimble Data-filer på kontrollenheten till kontorsdatorn. När det behövs är konverteras dessa filer så att de är kompatibla med nya applikationer och därefter förs de tillbaka till kontrollenheten. Vid installation installeras nya filversioner som fördefinierade format för ASCII import och export på kontrollenheten. Om man har skapat nya anpassade import- eller exportformat eller ändrat och bytt namn på existerande format ominstalleras de på kontrollenheten vid uppgradering / installation av nya applikationer. Om man ändrar de fördefinierade formaten och sparar dem med samma namn kommer de att ersättas när kontrollenheten uppgraderas. De nerladdade filerna finns fortfarande på din kontorsdator. Om man skapar nya format eller anpassar fördefinierade format rekommenderar Trimble att man sparar filerna med nya namn. Använd programmet Trimble Data Transfer eller Microsoft ActiveSync-teknologi för att föra tillbaka dessa filer till kontrollenheten när uppgraderingen är avslutad. Notering - Det går inte att kopiera gamla jobb över på kontrollenheten vilka Generell Mätning konverterar direkt utan mellanlagring (on-the-fly). Filer säkerhetskopieras till följande platser: Operativsystem Plats för säkerhetskopia 4

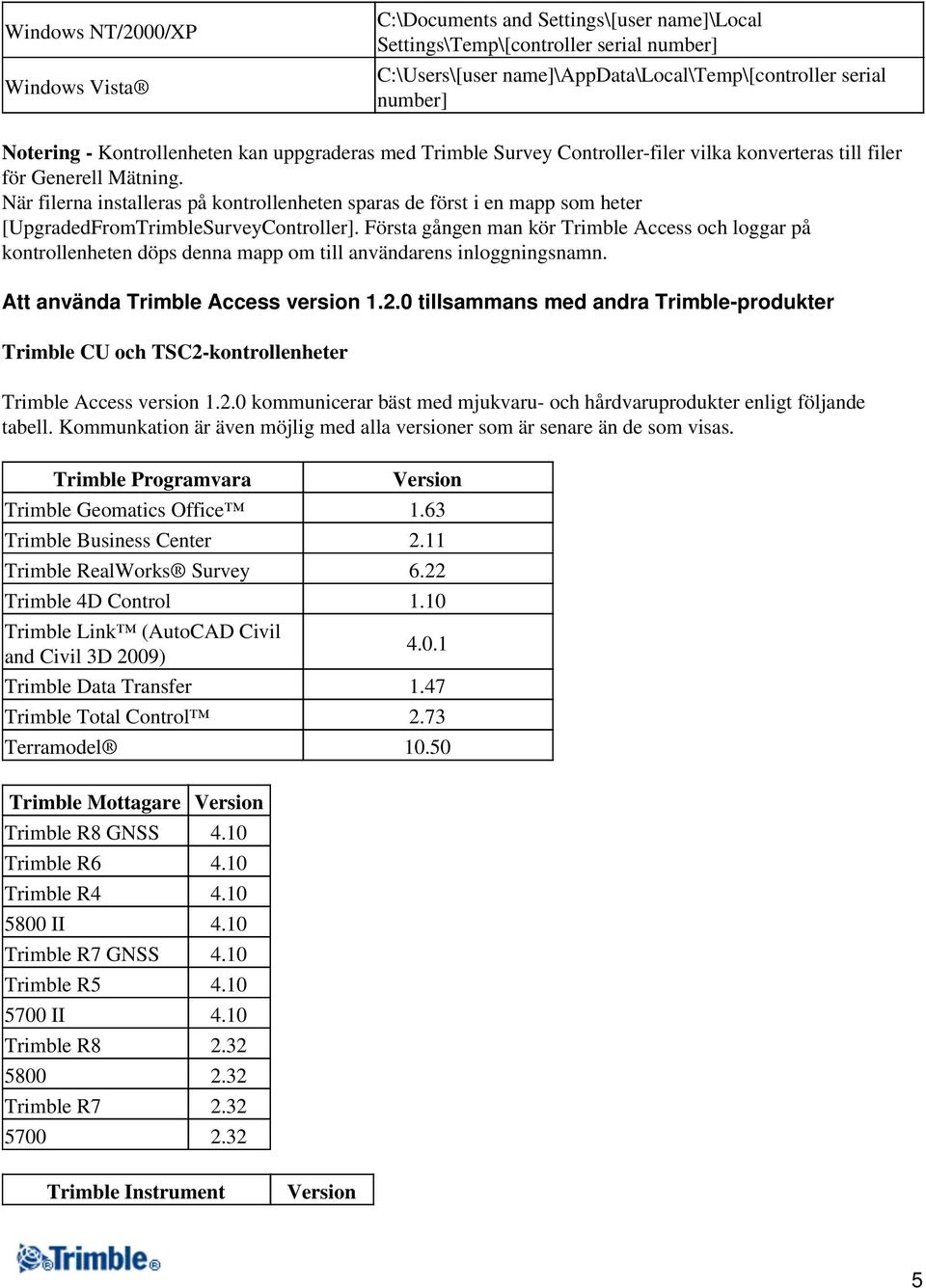

7 Windows NT/2000/XP Windows Vista C:\Documents and Settings\[user name]\local Settings\Temp\[controller serial number] C:\Users\[user name]\appdata\local\temp\[controller serial number] Notering - Kontrollenheten kan uppgraderas med Trimble Survey Controller-filer vilka konverteras till filer för Generell Mätning. När filerna installeras på kontrollenheten sparas de först i en mapp som heter [UpgradedFromTrimbleSurveyController]. Första gången man kör Trimble Access och loggar på kontrollenheten döps denna mapp om till användarens inloggningsnamn. Att använda Trimble Access version tillsammans med andra Trimble-produkter Trimble CU och TSC2-kontrollenheter Trimble Access version kommunicerar bäst med mjukvaru- och hårdvaruprodukter enligt följande tabell. Kommunkation är även möjlig med alla versioner som är senare än de som visas. Trimble Programvara Version Trimble Geomatics Office 1.63 Trimble Business Center 2.11 Trimble RealWorks Survey 6.22 Trimble 4D Control 1.10 Trimble Link (AutoCAD Civil and Civil 3D 2009) Trimble Data Transfer 1.47 Trimble Total Control 2.73 Terramodel Trimble Mottagare Version Trimble R8 GNSS 4.10 Trimble R Trimble R II 4.10 Trimble R7 GNSS 4.10 Trimble R II 4.10 Trimble R Trimble R Trimble Instrument Version 5

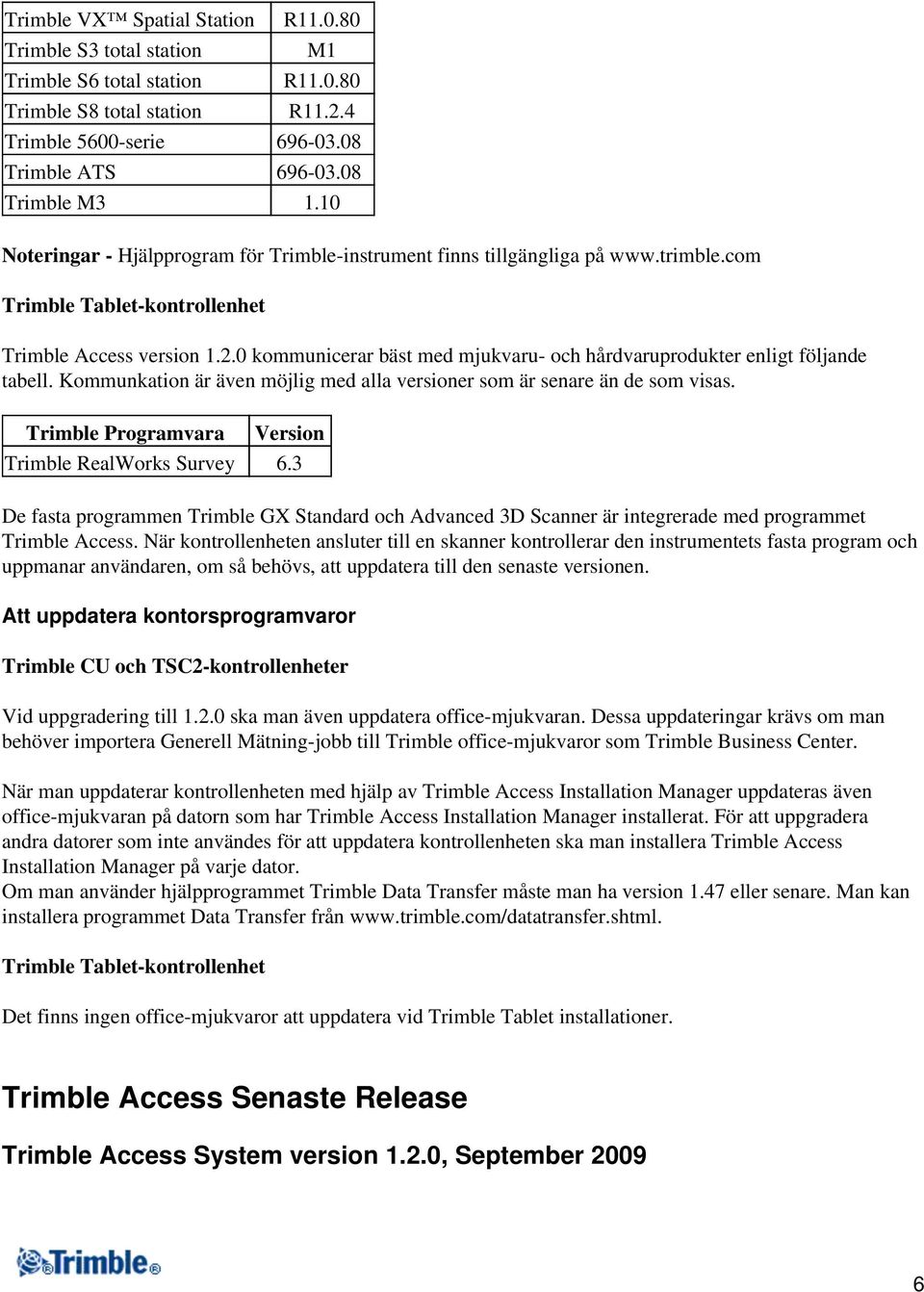

8 Trimble VX Spatial Station Trimble S3 total station Trimble S6 total station Trimble S8 total station R M1 R R Trimble 5600-serie Trimble ATS Trimble M Noteringar - Hjälpprogram för Trimble-instrument finns tillgängliga på Trimble Tablet-kontrollenhet Trimble Access version kommunicerar bäst med mjukvaru- och hårdvaruprodukter enligt följande tabell. Kommunkation är även möjlig med alla versioner som är senare än de som visas. Trimble Programvara Version Trimble RealWorks Survey 6.3 De fasta programmen Trimble GX Standard och Advanced 3D Scanner är integrerade med programmet Trimble Access. När kontrollenheten ansluter till en skanner kontrollerar den instrumentets fasta program och uppmanar användaren, om så behövs, att uppdatera till den senaste versionen. Att uppdatera kontorsprogramvaror Trimble CU och TSC2-kontrollenheter Vid uppgradering till ska man även uppdatera office-mjukvaran. Dessa uppdateringar krävs om man behöver importera Generell Mätning-jobb till Trimble office-mjukvaror som Trimble Business Center. När man uppdaterar kontrollenheten med hjälp av Trimble Access Installation Manager uppdateras även office-mjukvaran på datorn som har Trimble Access Installation Manager installerat. För att uppgradera andra datorer som inte användes för att uppdatera kontrollenheten ska man installera Trimble Access Installation Manager på varje dator. Om man använder hjälpprogrammet Trimble Data Transfer måste man ha version 1.47 eller senare. Man kan installera programmet Data Transfer från Trimble Tablet-kontrollenhet Det finns ingen office-mjukvaror att uppdatera vid Trimble Tablet installationer. Trimble Access Senaste Release Trimble Access System version 1.2.0, September

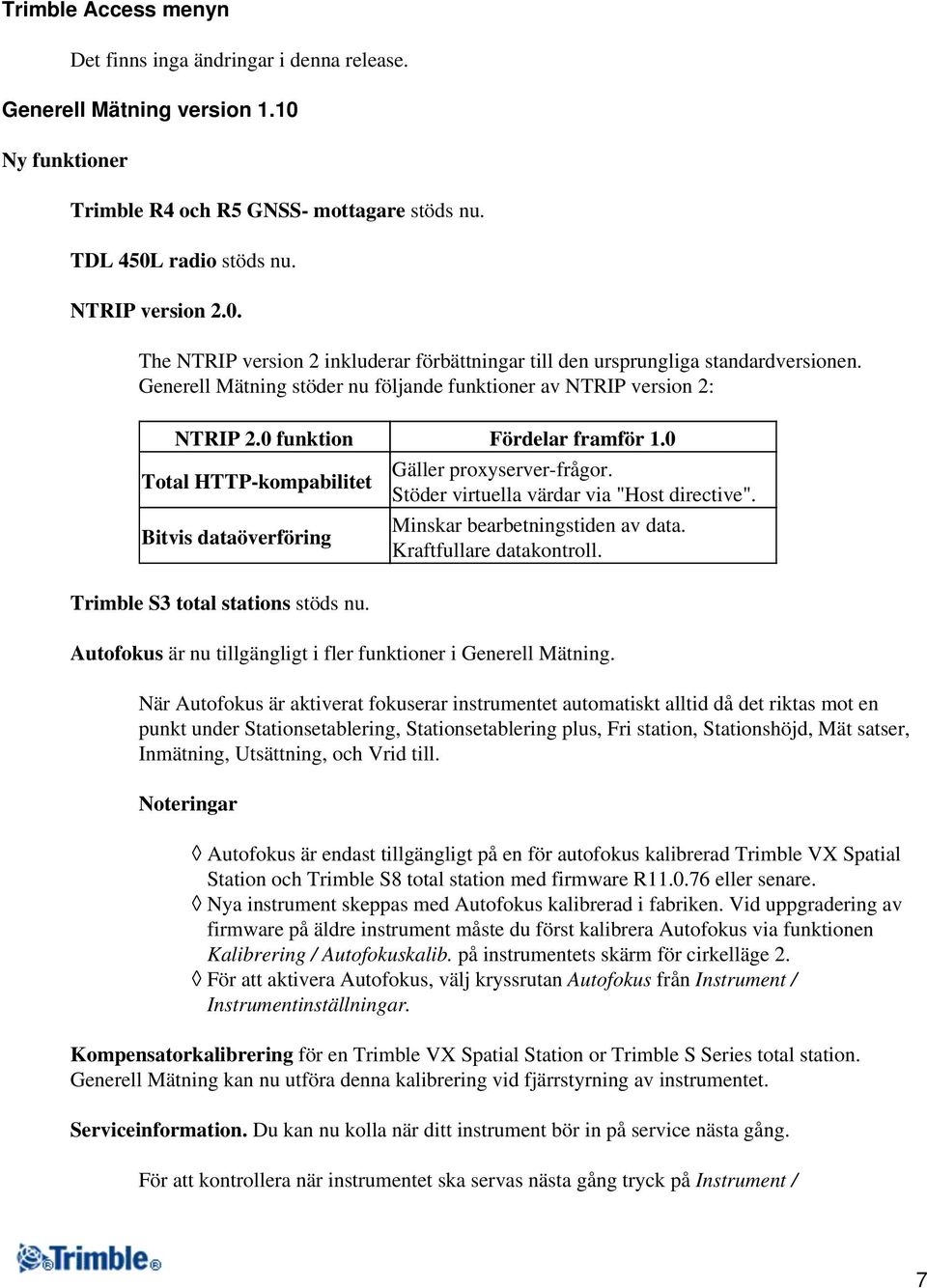

9 Trimble Access menyn Det finns inga ändringar i denna release. Generell Mätning version 1.10 Ny funktioner Trimble R4 och R5 GNSS- mottagare stöds nu. TDL 450L radio stöds nu. NTRIP version 2.0. The NTRIP version 2 inkluderar förbättningar till den ursprungliga standardversionen. Generell Mätning stöder nu följande funktioner av NTRIP version 2: NTRIP 2.0 funktion Fördelar framför 1.0 Total HTTP-kompabilitet Bitvis dataöverföring Trimble S3 total stations stöds nu. Gäller proxyserver-frågor. Stöder virtuella värdar via "Host directive". Minskar bearbetningstiden av data. Kraftfullare datakontroll. Autofokus är nu tillgängligt i fler funktioner i Generell Mätning. När Autofokus är aktiverat fokuserar instrumentet automatiskt alltid då det riktas mot en punkt under Stationsetablering, Stationsetablering plus, Fri station, Stationshöjd, Mät satser, Inmätning, Utsättning, och Vrid till. Noteringar Autofokus är endast tillgängligt på en för autofokus kalibrerad Trimble VX Spatial Station och Trimble S8 total station med firmware R eller senare. Nya instrument skeppas med Autofokus kalibrerad i fabriken. Vid uppgradering av firmware på äldre instrument måste du först kalibrera Autofokus via funktionen Kalibrering / Autofokuskalib. på instrumentets skärm för cirkelläge 2. För att aktivera Autofokus, välj kryssrutan Autofokus från Instrument / Instrumentinställningar. Kompensatorkalibrering för en Trimble VX Spatial Station or Trimble S Series total station. Generell Mätning kan nu utföra denna kalibrering vid fjärrstyrning av instrumentet. Serviceinformation. Du kan nu kolla när ditt instrument bör in på service nästa gång. För att kontrollera när instrumentet ska servas nästa gång tryck på Instrument / 7

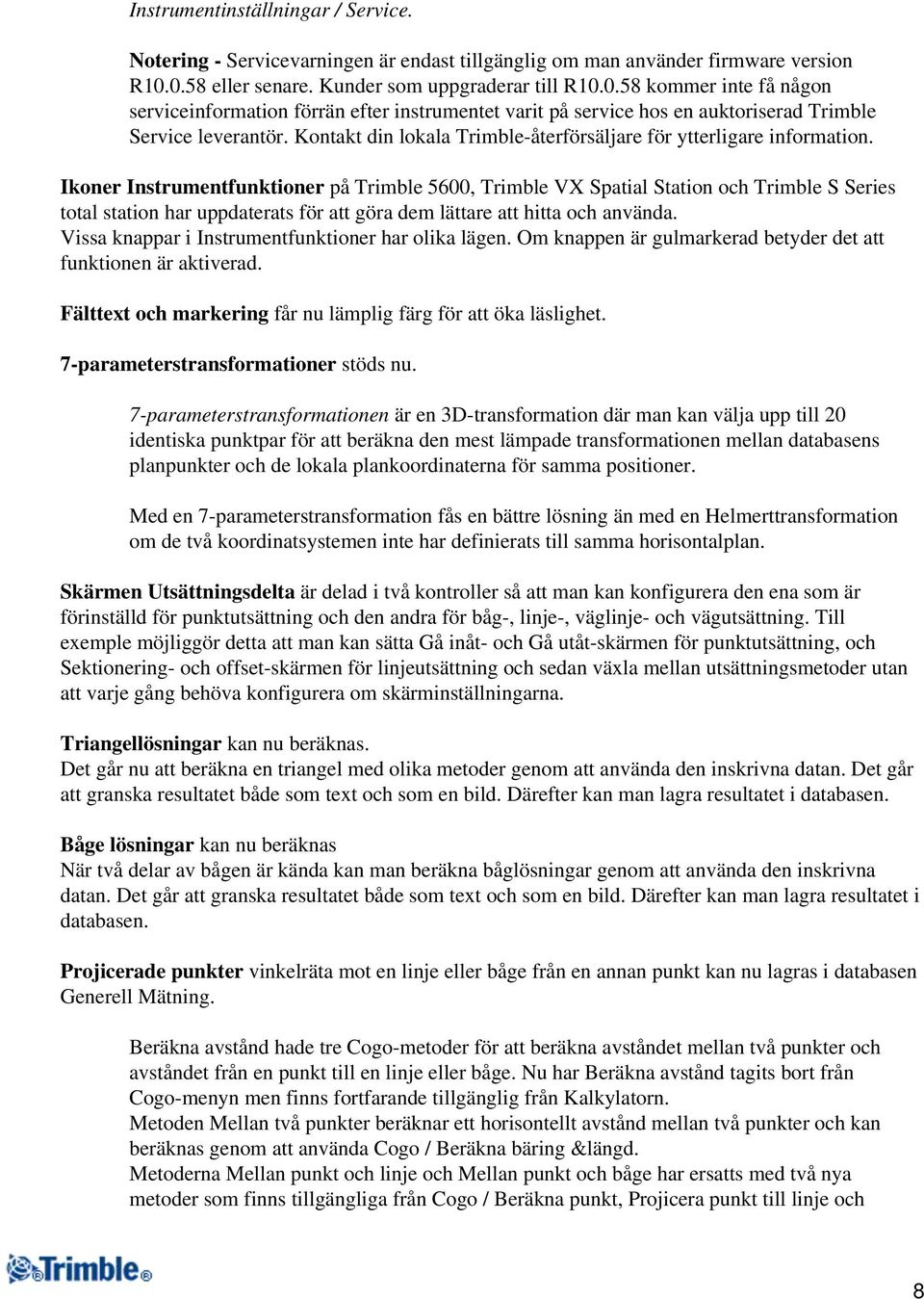

10 Instrumentinställningar / Service. Notering - Servicevarningen är endast tillgänglig om man använder firmware version R eller senare. Kunder som uppgraderar till R kommer inte få någon serviceinformation förrän efter instrumentet varit på service hos en auktoriserad Trimble Service leverantör. Kontakt din lokala Trimble-återförsäljare för ytterligare information. Ikoner Instrumentfunktioner på Trimble 5600, Trimble VX Spatial Station och Trimble S Series total station har uppdaterats för att göra dem lättare att hitta och använda. Vissa knappar i Instrumentfunktioner har olika lägen. Om knappen är gulmarkerad betyder det att funktionen är aktiverad. Fälttext och markering får nu lämplig färg för att öka läslighet. 7-parameterstransformationer stöds nu. 7-parameterstransformationen är en 3D-transformation där man kan välja upp till 20 identiska punktpar för att beräkna den mest lämpade transformationen mellan databasens planpunkter och de lokala plankoordinaterna för samma positioner. Med en 7-parameterstransformation fås en bättre lösning än med en Helmerttransformation om de två koordinatsystemen inte har definierats till samma horisontalplan. Skärmen Utsättningsdelta är delad i två kontroller så att man kan konfigurera den ena som är förinställd för punktutsättning och den andra för båg-, linje-, väglinje- och vägutsättning. Till exemple möjliggör detta att man kan sätta Gå inåt- och Gå utåt-skärmen för punktutsättning, och Sektionering- och offset-skärmen för linjeutsättning och sedan växla mellan utsättningsmetoder utan att varje gång behöva konfigurera om skärminställningarna. Triangellösningar kan nu beräknas. Det går nu att beräkna en triangel med olika metoder genom att använda den inskrivna datan. Det går att granska resultatet både som text och som en bild. Därefter kan man lagra resultatet i databasen. Båge lösningar kan nu beräknas När två delar av bågen är kända kan man beräkna båglösningar genom att använda den inskrivna datan. Det går att granska resultatet både som text och som en bild. Därefter kan man lagra resultatet i databasen. Projicerade punkter vinkelräta mot en linje eller båge från en annan punkt kan nu lagras i databasen Generell Mätning. Beräkna avstånd hade tre Cogo-metoder för att beräkna avståndet mellan två punkter och avståndet från en punkt till en linje eller båge. Nu har Beräkna avstånd tagits bort från Cogo-menyn men finns fortfarande tillgänglig från Kalkylatorn. Metoden Mellan två punkter beräknar ett horisontellt avstånd mellan två punkter och kan beräknas genom att använda Cogo / Beräkna bäring &längd. Metoderna Mellan punkt och linje och Mellan punkt och båge har ersatts med två nya metoder som finns tillgängliga från Cogo / Beräkna punkt, Projicera punkt till linje och 8

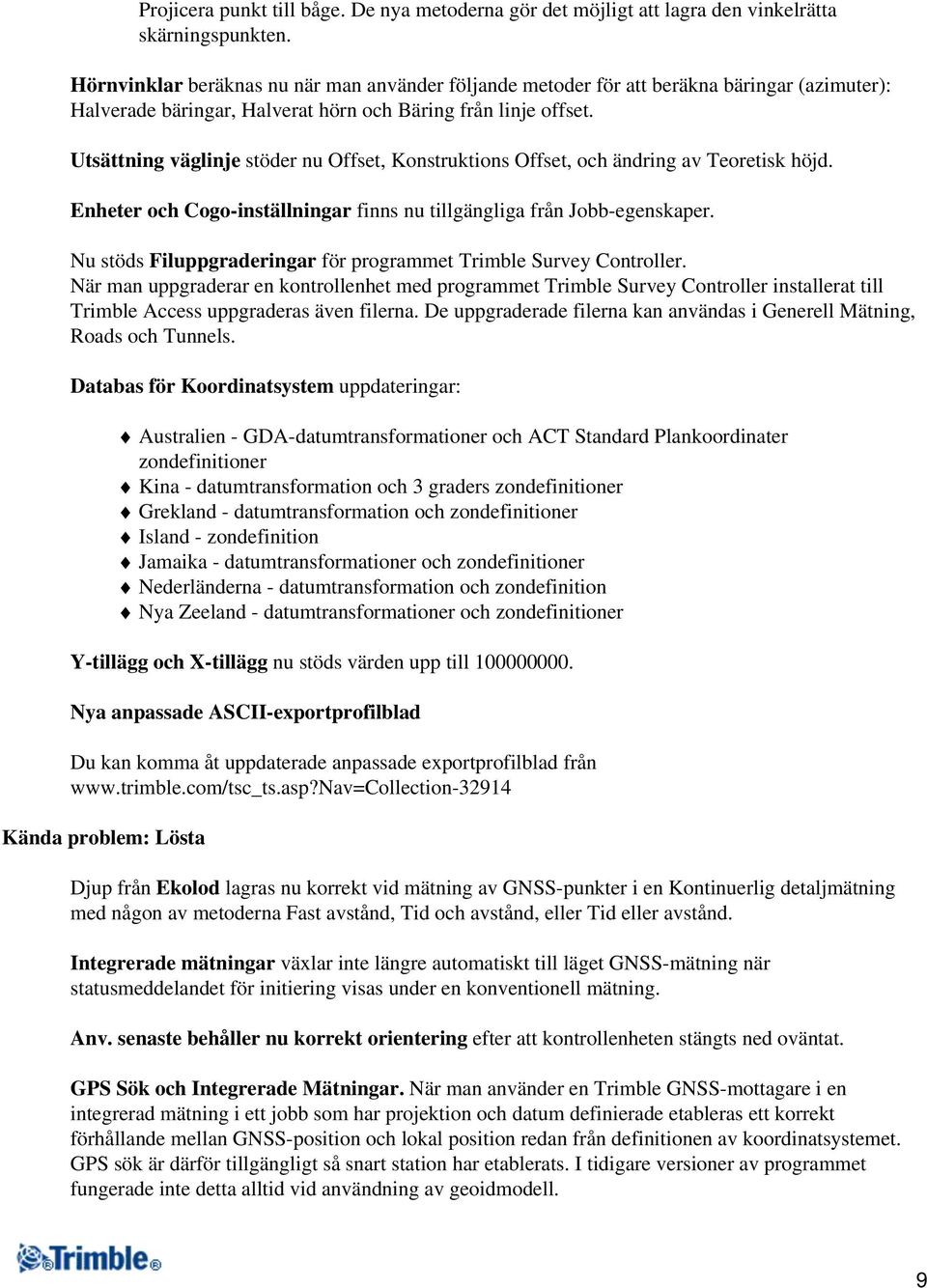

11 Projicera punkt till båge. De nya metoderna gör det möjligt att lagra den vinkelrätta skärningspunkten. Hörnvinklar beräknas nu när man använder följande metoder för att beräkna bäringar (azimuter): Halverade bäringar, Halverat hörn och Bäring från linje offset. Utsättning väglinje stöder nu Offset, Konstruktions Offset, och ändring av Teoretisk höjd. Enheter och Cogo-inställningar finns nu tillgängliga från Jobb-egenskaper. Nu stöds Filuppgraderingar för programmet Trimble Survey Controller. När man uppgraderar en kontrollenhet med programmet Trimble Survey Controller installerat till Trimble Access uppgraderas även filerna. De uppgraderade filerna kan användas i Generell Mätning, Roads och Tunnels. Databas för Koordinatsystem uppdateringar: Australien - GDA-datumtransformationer och ACT Standard Plankoordinater zondefinitioner Kina - datumtransformation och 3 graders zondefinitioner Grekland - datumtransformation och zondefinitioner Island - zondefinition Jamaika - datumtransformationer och zondefinitioner Nederländerna - datumtransformation och zondefinition Nya Zeeland - datumtransformationer och zondefinitioner Y-tillägg och X-tillägg nu stöds värden upp till Nya anpassade ASCII-exportprofilblad Du kan komma åt uppdaterade anpassade exportprofilblad från Kända problem: Lösta Djup från Ekolod lagras nu korrekt vid mätning av GNSS-punkter i en Kontinuerlig detaljmätning med någon av metoderna Fast avstånd, Tid och avstånd, eller Tid eller avstånd. Integrerade mätningar växlar inte längre automatiskt till läget GNSS-mätning när statusmeddelandet för initiering visas under en konventionell mätning. Anv. senaste behåller nu korrekt orientering efter att kontrollenheten stängts ned oväntat. GPS Sök och Integrerade Mätningar. När man använder en Trimble GNSS-mottagare i en integrerad mätning i ett jobb som har projektion och datum definierade etableras ett korrekt förhållande mellan GNSS-position och lokal position redan från definitionen av koordinatsystemet. GPS sök är därför tillgängligt så snart station har etablerats. I tidigare versioner av programmet fungerade inte detta alltid vid användning av geoidmodell. 9

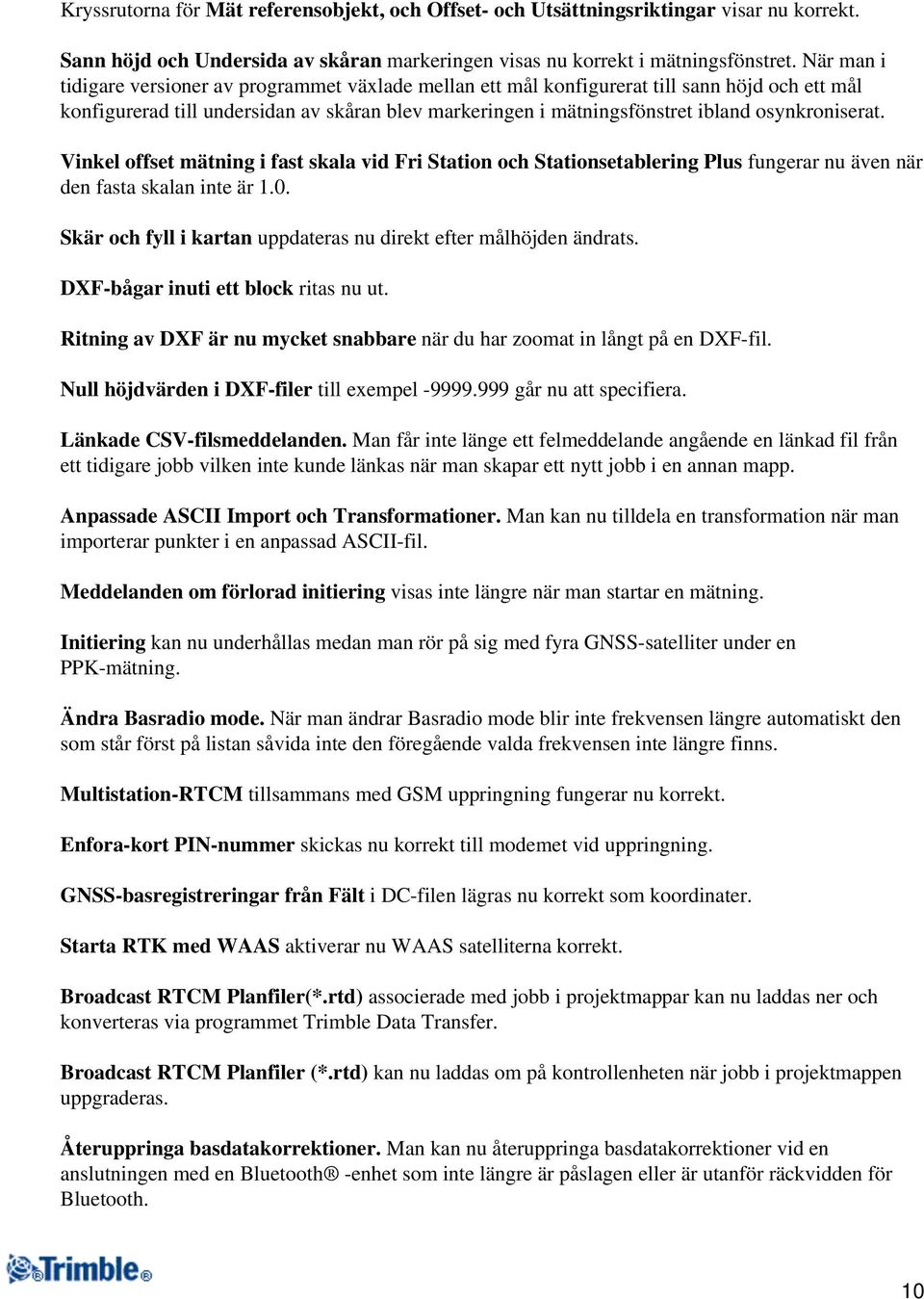

12 Kryssrutorna för Mät referensobjekt, och Offset- och Utsättningsriktingar visar nu korrekt. Sann höjd och Undersida av skåran markeringen visas nu korrekt i mätningsfönstret. När man i tidigare versioner av programmet växlade mellan ett mål konfigurerat till sann höjd och ett mål konfigurerad till undersidan av skåran blev markeringen i mätningsfönstret ibland osynkroniserat. Vinkel offset mätning i fast skala vid Fri Station och Stationsetablering Plus fungerar nu även när den fasta skalan inte är 1.0. Skär och fyll i kartan uppdateras nu direkt efter målhöjden ändrats. DXF-bågar inuti ett block ritas nu ut. Ritning av DXF är nu mycket snabbare när du har zoomat in långt på en DXF-fil. Null höjdvärden i DXF-filer till exempel går nu att specifiera. Länkade CSV-filsmeddelanden. Man får inte länge ett felmeddelande angående en länkad fil från ett tidigare jobb vilken inte kunde länkas när man skapar ett nytt jobb i en annan mapp. Anpassade ASCII Import och Transformationer. Man kan nu tilldela en transformation när man importerar punkter i en anpassad ASCII-fil. Meddelanden om förlorad initiering visas inte längre när man startar en mätning. Initiering kan nu underhållas medan man rör på sig med fyra GNSS-satelliter under en PPK-mätning. Ändra Basradio mode. När man ändrar Basradio mode blir inte frekvensen längre automatiskt den som står först på listan såvida inte den föregående valda frekvensen inte längre finns. Multistation-RTCM tillsammans med GSM uppringning fungerar nu korrekt. Enfora-kort PIN-nummer skickas nu korrekt till modemet vid uppringning. GNSS-basregistreringar från Fält i DC-filen lägras nu korrekt som koordinater. Starta RTK med WAAS aktiverar nu WAAS satelliterna korrekt. Broadcast RTCM Planfiler(*.rtd) associerade med jobb i projektmappar kan nu laddas ner och konverteras via programmet Trimble Data Transfer. Broadcast RTCM Planfiler (*.rtd) kan nu laddas om på kontrollenheten när jobb i projektmappen uppgraderas. Återuppringa basdatakorrektioner. Man kan nu återuppringa basdatakorrektioner vid en anslutningen med en Bluetooth -enhet som inte längre är påslagen eller är utanför räckvidden för Bluetooth. 10

13 Kontinuerliga offset finns ej längre tillgängliga i en GNSS-mätning i en jobb med Ingen projektion/inget datum eller Endast skala. En fullständig definition av ett koordinatsystem måste konvertera WGS-84 observationer till Plan för offset-beräkningarna. Jobb med Ingen projektion/inget datum eller Endast skala möter inte detta krav. Följande förbättringar har lagts till standard Trimble stilmallar: Profilbladet Survey Report applicerar inte längre avståndskonverteringsfaktorn till RMS värdena. För profilbladen Line - Stake markup och Arc - Stake markup markeras nu given höjd som given höjd istället för V.Offset. När man sätter ut något av följande går det inte länge att lagra multipla positioner efter man tappat låsningen mot prismat: Linjer med Utsättningsoptionerna Närmaste punkt på linje eller Lutning från linje Bågar med Utsättningsoptionerna Till bågen eller Lutning från båge Applikationsfel Följande applikationsfel borde inte längre förekomma när man utför följande: Startar Mät koder. Avslutar satser. Lagra och justera orientering mot referensobjektet efter att samtliga C1 och C2-observationer till en annan punkt med samma stationsetablering raderats. Använder Filter i Punkthanteraren. Skriver in Båge. Importerar fasta formatfiler in till ett nytt jobb. Markerar eller visar en DXF-fil där DXF-filen som var ursprungligen bifogad jobbet blivit ersatt med en annan fil med samma namn. Visar en DXF-fil som innehåller en spline utan kontrollpunkter. Utför en stationsetablering med funktionen GPS Search aktiverad. Startar en Internet rover-mätning. Tappar anslutningen till GNSS-mottagaren. Öppnar GNSS-postionsskärmen när man skapar ett nytt jobb. Sätter ut en punkt med en DTM som visas i kartan under en dataloggning-mätning. Avslutar en RTK- och dataloggning-mätning när skärmen Dubblettpunkt utanför tolerans visas. Tips - Installera programmet Trimble Solution Improvement när du uppgraderar din kontrollenhet. Trimble har identifierat och löst de flesta av ovanstående problem efter att ha tagit emot loggfiler från kunder. Roads version 1.10 Ny funktioner Sektionsintervall går nu att definiera precis innan en mätning av Trimble- och LandXML-vägar. 11

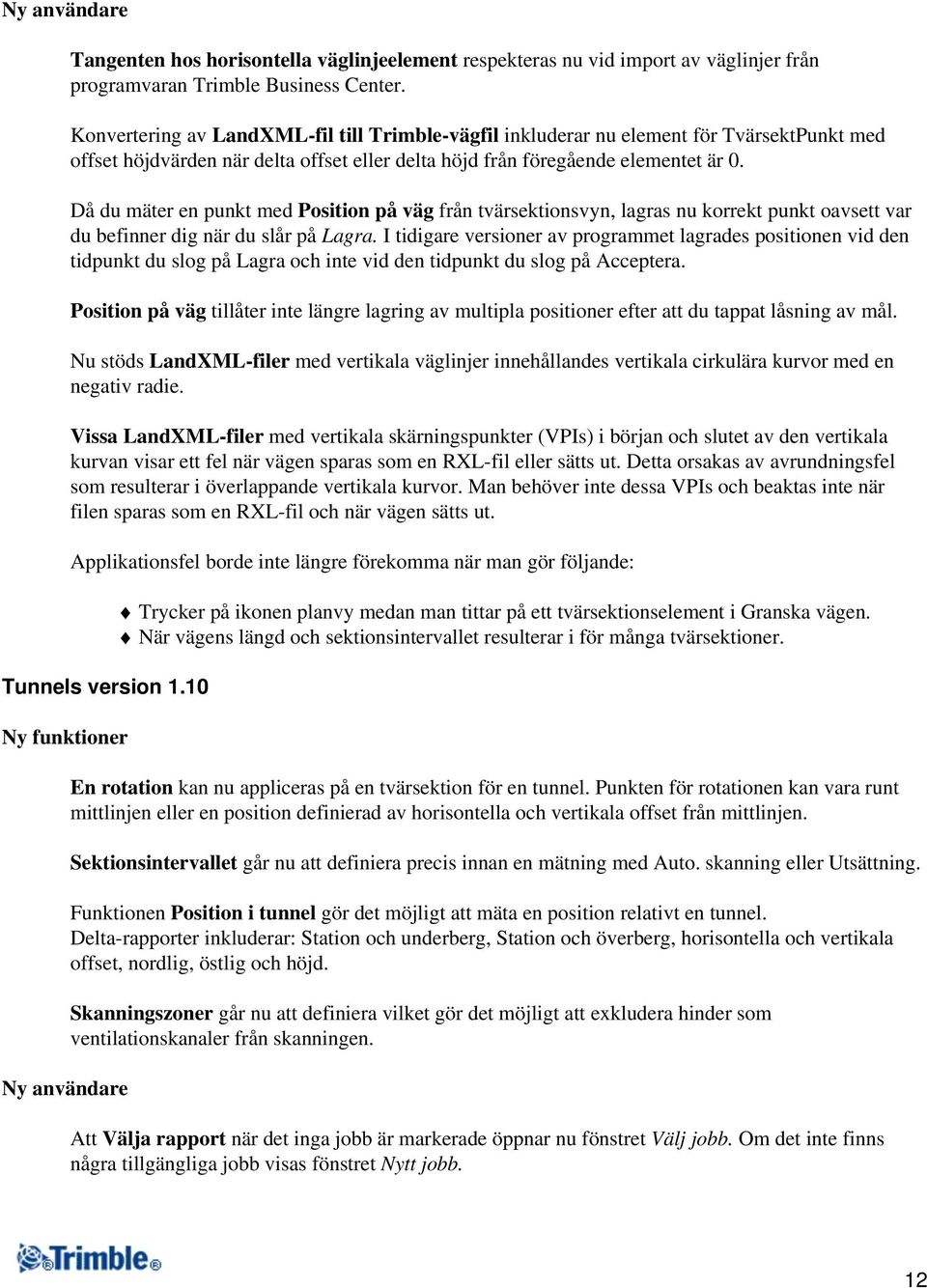

14 Ny användare Tangenten hos horisontella väglinjeelement respekteras nu vid import av väglinjer från programvaran Trimble Business Center. Konvertering av LandXML-fil till Trimble-vägfil inkluderar nu element för TvärsektPunkt med offset höjdvärden när delta offset eller delta höjd från föregående elementet är 0. Då du mäter en punkt med Position på väg från tvärsektionsvyn, lagras nu korrekt punkt oavsett var du befinner dig när du slår på Lagra. I tidigare versioner av programmet lagrades positionen vid den tidpunkt du slog på Lagra och inte vid den tidpunkt du slog på Acceptera. Position på väg tillåter inte längre lagring av multipla positioner efter att du tappat låsning av mål. Nu stöds LandXML-filer med vertikala väglinjer innehållandes vertikala cirkulära kurvor med en negativ radie. Vissa LandXML-filer med vertikala skärningspunkter (VPIs) i början och slutet av den vertikala kurvan visar ett fel när vägen sparas som en RXL-fil eller sätts ut. Detta orsakas av avrundningsfel som resulterar i överlappande vertikala kurvor. Man behöver inte dessa VPIs och beaktas inte när filen sparas som en RXL-fil och när vägen sätts ut. Applikationsfel borde inte längre förekomma när man gör följande: Tunnels version 1.10 Ny funktioner Ny användare Trycker på ikonen planvy medan man tittar på ett tvärsektionselement i Granska vägen. När vägens längd och sektionsintervallet resulterar i för många tvärsektioner. En rotation kan nu appliceras på en tvärsektion för en tunnel. Punkten för rotationen kan vara runt mittlinjen eller en position definierad av horisontella och vertikala offset från mittlinjen. Sektionsintervallet går nu att definiera precis innan en mätning med Auto. skanning eller Utsättning. Funktionen Position i tunnel gör det möjligt att mäta en position relativt en tunnel. Delta-rapporter inkluderar: Station och underberg, Station och överberg, horisontella och vertikala offset, nordlig, östlig och höjd. Skanningszoner går nu att definiera vilket gör det möjligt att exkludera hinder som ventilationskanaler från skanningen. Att Välja rapport när det inga jobb är markerade öppnar nu fönstret Välj jobb. Om det inte finns några tillgängliga jobb visas fönstret Nytt jobb. 12

15 Applikationsfel borde inte längre förekomma när man gör följande: Ytterligare ändringar Granskar en tunnel från menyn Definiera under en mätning av en tunnel. Funktionen Manuell mätning är nu endast tillgänglig från menyn tryck-och-håll vid Auto.skanning. Inställningar version 1.10 Enheter och Cogo-inställningar har flyttats från Inställningar in i Jobb-egenskaper för Generell Mätning, Roads, och Tunnels. AccessSync version 1.22 Filöverföring ger nu mer statusinformation och är snabbare. GNSS Prognos version 1.02 Det finns inga ändringar i denna release. Internet-inställningar version 1.01 Ny funktioner Ny användare Listan över Mobila nätverksleverantörer som finns lagrad i filen ServiceProviders.xml har uppdaterats och inkluderar nu inställningar för ytterligare operatörer. Knappen Lägg på är nu tillgänglig när den ska. Dela en Bluetooth-aktiverad enhet på en Trimble CU-kontrollenhet mellan applikationer för att skapa Internet-anslutningar resulterar inte längre i felmeddelandet [Kunde ej registrera Bluetooth-enhet]. Nu handskas Cellulära modemfel bättre. Följande applikationsfel borde inte längre förekomma när man utför följande: Ett anslutningsförsök med en mobiltelefon ansluten till kontrollenheten via kabel och det motstrider funktionen Autoanslutning i Generell Mätning. Trimble Access Drive version 8.23 Det finns inga ändringar i denna release. Trimble Connected Community 13

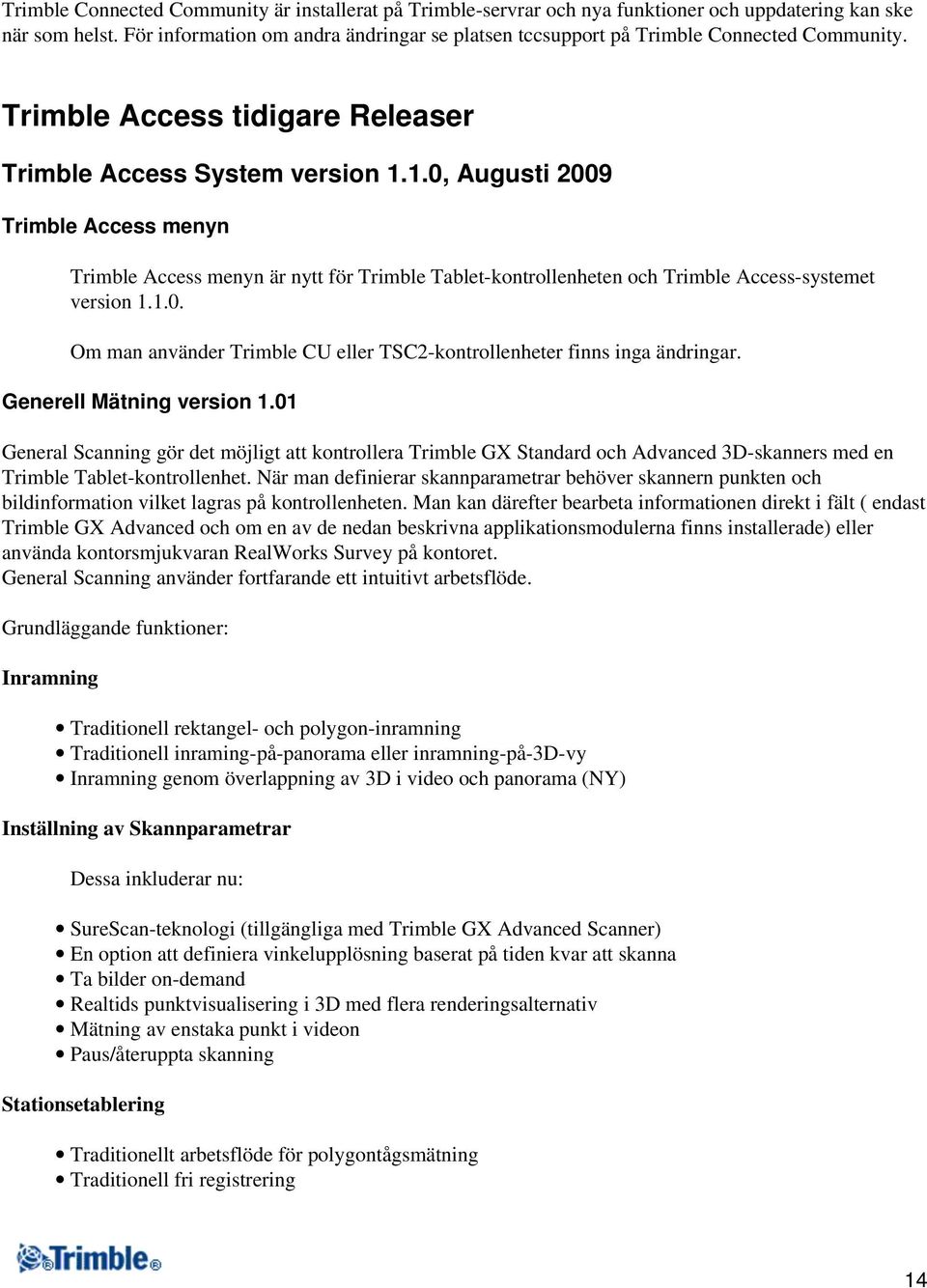

16 Trimble Connected Community är installerat på Trimble-servrar och nya funktioner och uppdatering kan ske när som helst. För information om andra ändringar se platsen tccsupport på Trimble Connected Community. Trimble Access tidigare Releaser Trimble Access System version 1.1.0, Augusti 2009 Trimble Access menyn Trimble Access menyn är nytt för Trimble Tablet-kontrollenheten och Trimble Access-systemet version Om man använder Trimble CU eller TSC2-kontrollenheter finns inga ändringar. Generell Mätning version 1.01 General Scanning gör det möjligt att kontrollera Trimble GX Standard och Advanced 3D-skanners med en Trimble Tablet-kontrollenhet. När man definierar skannparametrar behöver skannern punkten och bildinformation vilket lagras på kontrollenheten. Man kan därefter bearbeta informationen direkt i fält ( endast Trimble GX Advanced och om en av de nedan beskrivna applikationsmodulerna finns installerade) eller använda kontorsmjukvaran RealWorks Survey på kontoret. General Scanning använder fortfarande ett intuitivt arbetsflöde. Grundläggande funktioner: Inramning Traditionell rektangel- och polygon-inramning Traditionell inraming-på-panorama eller inramning-på-3d-vy Inramning genom överlappning av 3D i video och panorama (NY) Inställning av Skannparametrar Dessa inkluderar nu: SureScan-teknologi (tillgängliga med Trimble GX Advanced Scanner) En option att definiera vinkelupplösning baserat på tiden kvar att skanna Ta bilder on-demand Realtids punktvisualisering i 3D med flera renderingsalternativ Mätning av enstaka punkt i videon Paus/återuppta skanning Stationsetablering Traditionellt arbetsflöde för polygontågsmätning Traditionell fri registrering 14

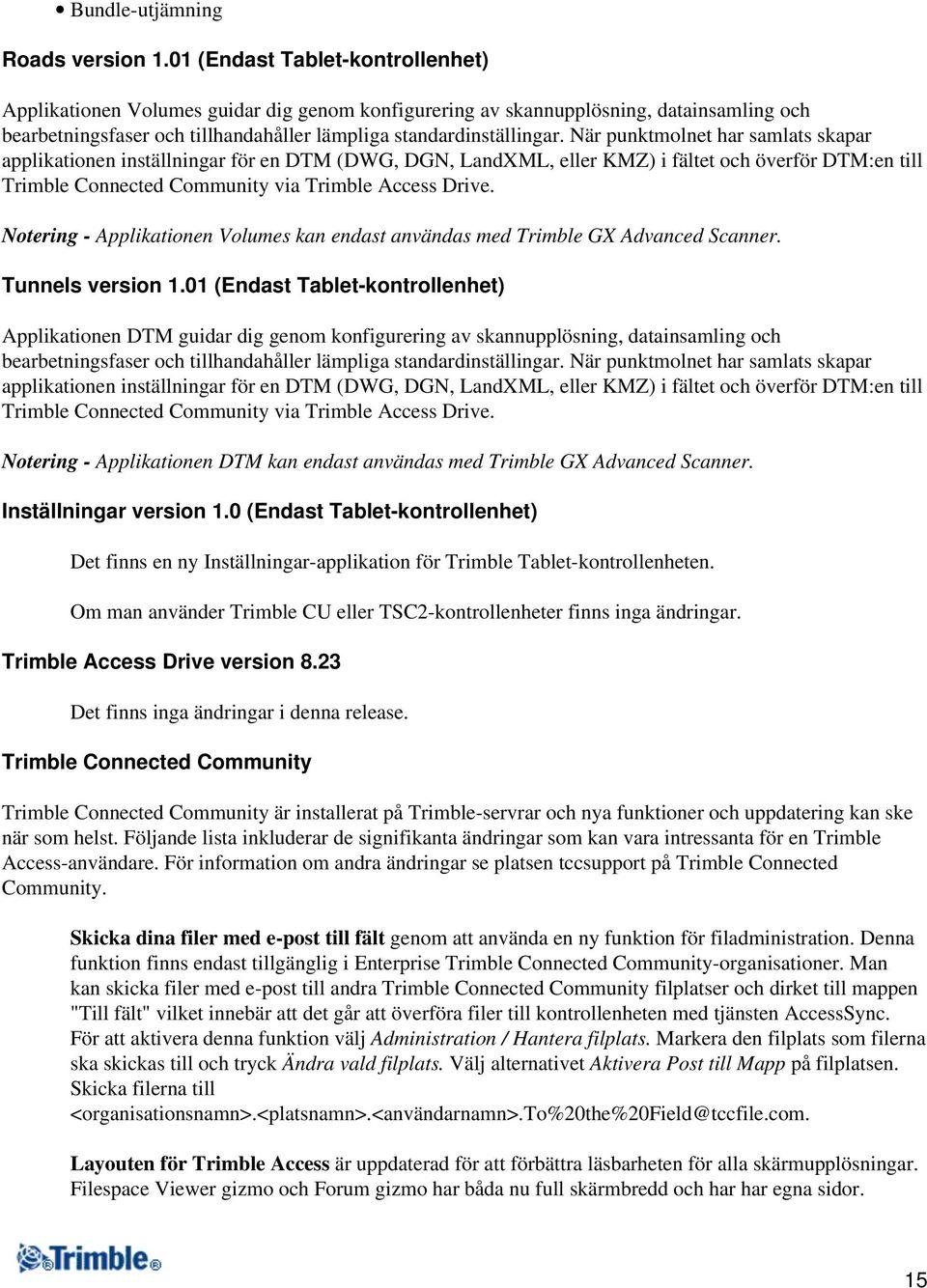

17 Bundle-utjämning Roads version 1.01 (Endast Tablet-kontrollenhet) Applikationen Volumes guidar dig genom konfigurering av skannupplösning, datainsamling och bearbetningsfaser och tillhandahåller lämpliga standardinställingar. När punktmolnet har samlats skapar applikationen inställningar för en DTM (DWG, DGN, LandXML, eller KMZ) i fältet och överför DTM:en till Trimble Connected Community via Trimble Access Drive. Notering - Applikationen Volumes kan endast användas med Trimble GX Advanced Scanner. Tunnels version 1.01 (Endast Tablet-kontrollenhet) Applikationen DTM guidar dig genom konfigurering av skannupplösning, datainsamling och bearbetningsfaser och tillhandahåller lämpliga standardinställingar. När punktmolnet har samlats skapar applikationen inställningar för en DTM (DWG, DGN, LandXML, eller KMZ) i fältet och överför DTM:en till Trimble Connected Community via Trimble Access Drive. Notering - Applikationen DTM kan endast användas med Trimble GX Advanced Scanner. Inställningar version 1.0 (Endast Tablet-kontrollenhet) Det finns en ny Inställningar-applikation för Trimble Tablet-kontrollenheten. Om man använder Trimble CU eller TSC2-kontrollenheter finns inga ändringar. Trimble Access Drive version 8.23 Det finns inga ändringar i denna release. Trimble Connected Community Trimble Connected Community är installerat på Trimble-servrar och nya funktioner och uppdatering kan ske när som helst. Följande lista inkluderar de signifikanta ändringar som kan vara intressanta för en Trimble Access-användare. För information om andra ändringar se platsen tccsupport på Trimble Connected Community. Skicka dina filer med e-post till fält genom att använda en ny funktion för filadministration. Denna funktion finns endast tillgänglig i Enterprise Trimble Connected Community-organisationer. Man kan skicka filer med e-post till andra Trimble Connected Community filplatser och dirket till mappen "Till fält" vilket innebär att det går att överföra filer till kontrollenheten med tjänsten AccessSync. För att aktivera denna funktion välj Administration / Hantera filplats. Markera den filplats som filerna ska skickas till och tryck Ändra vald filplats. Välj alternativet Aktivera Post till Mapp på filplatsen. Skicka filerna till <organisationsnamn>.<platsnamn>.<användarnamn>.to%20the%20field@tccfile.com. Layouten för Trimble Access är uppdaterad för att förbättra läsbarheten för alla skärmupplösningar. Filespace Viewer gizmo och Forum gizmo har båda nu full skärmbredd och har har egna sidor. 15

18 Ny inloggningssida på För information om andra ändringar logga in på Trimble Connected Community och gå till TCCCentral-platsen: och tryck därefter på What's New in TCC? Trimble Access System version 1.0.1, Maj 2009 Trimble Access menyn Översättningar: Denna applikation är nu tillgänglig på följande språk; Kinesiska, Tyska, Spanska, Italienska, Japanska, Koreanska, Holländska, Portugisiska, Ryska och Svenska. File Explorer: har ändrats till Filer. Internet Explorer: har ändrats till Internet. Använda tangentbordet: det går nu att använda TAB för att komma åt den nedersta raden av applikationsikoner. Generell Mätning version 1.01 Det finns inga ändringar i denna release. Roads version 1.01 Det finns inga ändringar i denna release. Tunnels version 1.01 Det finns inga ändringar i denna release. Inställningar version 1.01 Det finns inga ändringar i denna release. AccessSync version 1.21 Översättningar: Denna applikation är nu tillgänglig på följande språk; Kinesiska, Tyska, Spanska, Italienska, Japanska, Koreanska, Holländska, Portugisiska, Ryska och Svenska. AccessSync överföringshistorik: Man kan nu få mer detaljerad information om historiken för AccessSync-filöverföring genom att trycka på statusfältet nederst på skärmen AccessSync. GNSS Prognos version 1.01 Översättningar: Denna applikation är nu tillgänglig på följande språk; Kinesiska, Tyska, Spanska, Italienska, Japanska, Koreanska, Holländska, Portugisiska, Ryska och Svenska. 16

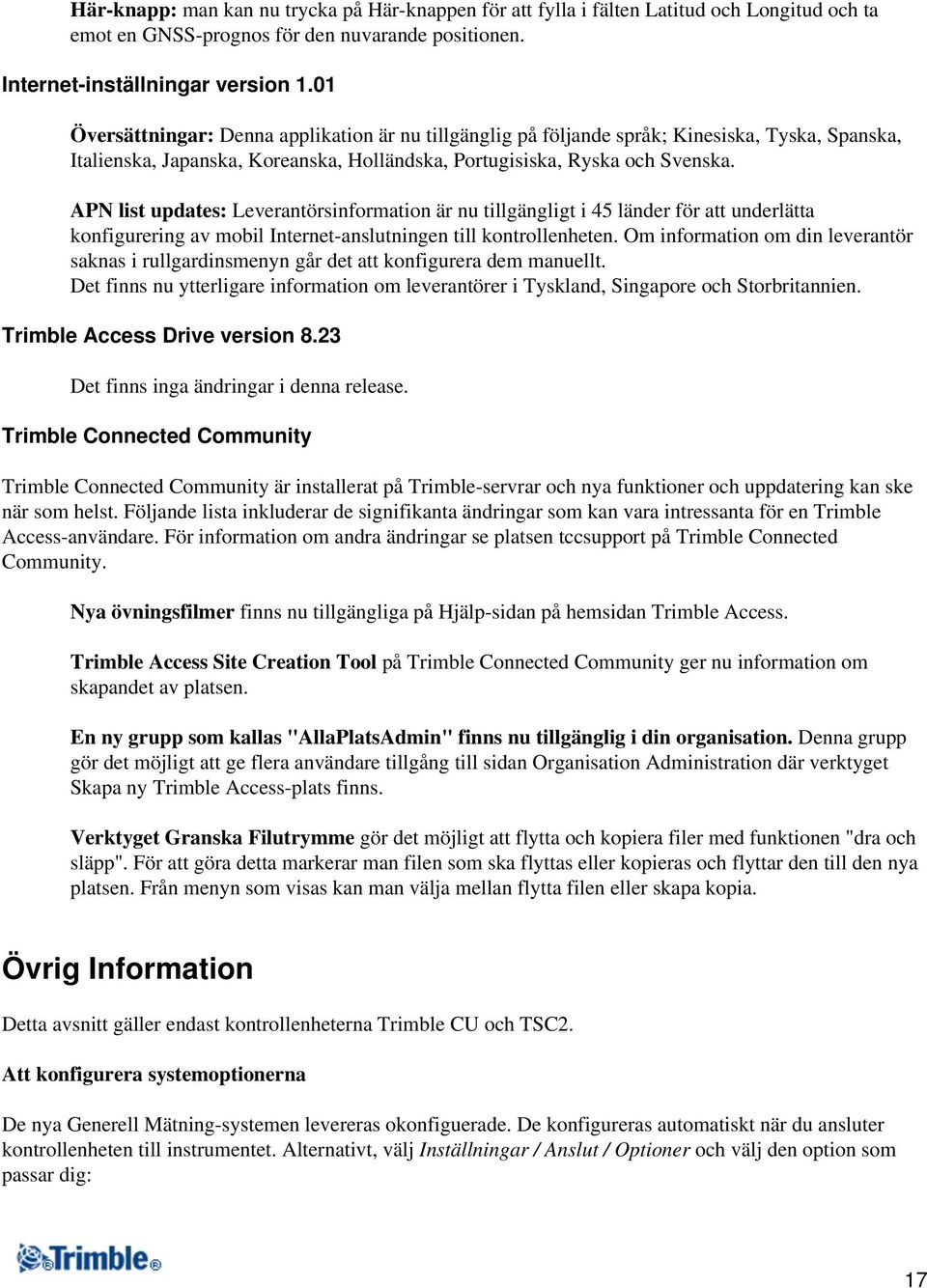

19 Här-knapp: man kan nu trycka på Här-knappen för att fylla i fälten Latitud och Longitud och ta emot en GNSS-prognos för den nuvarande positionen. Internet-inställningar version 1.01 Översättningar: Denna applikation är nu tillgänglig på följande språk; Kinesiska, Tyska, Spanska, Italienska, Japanska, Koreanska, Holländska, Portugisiska, Ryska och Svenska. APN list updates: Leverantörsinformation är nu tillgängligt i 45 länder för att underlätta konfigurering av mobil Internet-anslutningen till kontrollenheten. Om information om din leverantör saknas i rullgardinsmenyn går det att konfigurera dem manuellt. Det finns nu ytterligare information om leverantörer i Tyskland, Singapore och Storbritannien. Trimble Access Drive version 8.23 Det finns inga ändringar i denna release. Trimble Connected Community Trimble Connected Community är installerat på Trimble-servrar och nya funktioner och uppdatering kan ske när som helst. Följande lista inkluderar de signifikanta ändringar som kan vara intressanta för en Trimble Access-användare. För information om andra ändringar se platsen tccsupport på Trimble Connected Community. Nya övningsfilmer finns nu tillgängliga på Hjälp-sidan på hemsidan Trimble Access. Trimble Access Site Creation Tool på Trimble Connected Community ger nu information om skapandet av platsen. En ny grupp som kallas "AllaPlatsAdmin" finns nu tillgänglig i din organisation. Denna grupp gör det möjligt att ge flera användare tillgång till sidan Organisation Administration där verktyget Skapa ny Trimble Access-plats finns. Verktyget Granska Filutrymme gör det möjligt att flytta och kopiera filer med funktionen "dra och släpp". För att göra detta markerar man filen som ska flyttas eller kopieras och flyttar den till den nya platsen. Från menyn som visas kan man välja mellan flytta filen eller skapa kopia. Övrig Information Detta avsnitt gäller endast kontrollenheterna Trimble CU och TSC2. Att konfigurera systemoptionerna De nya Generell Mätning-systemen levereras okonfiguerade. De konfigureras automatiskt när du ansluter kontrollenheten till instrumentet. Alternativt, välj Inställningar / Anslut / Optioner och välj den option som passar dig: 17

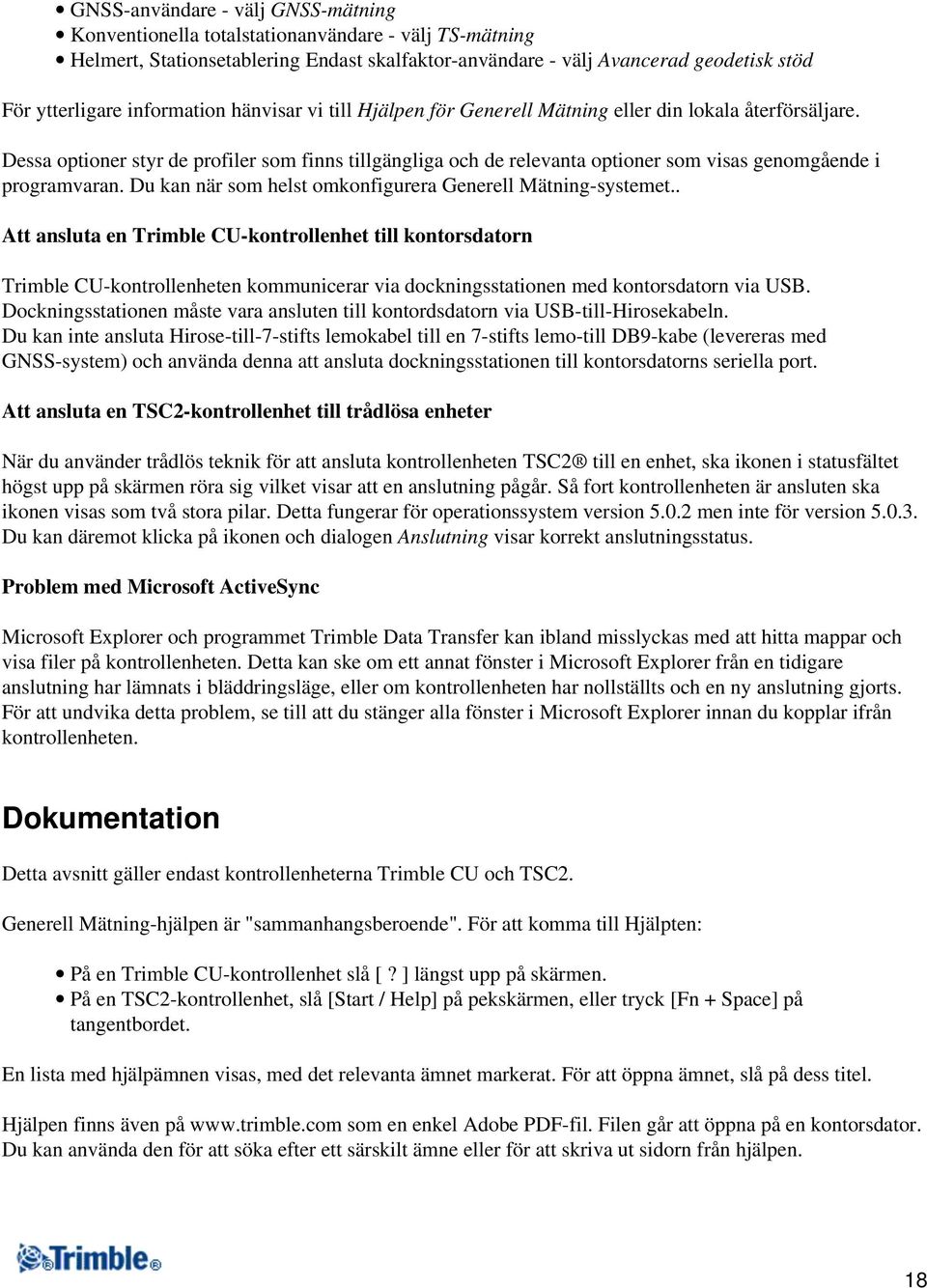

20 GNSS-användare - välj GNSS-mätning Konventionella totalstationanvändare - välj TS-mätning Helmert, Stationsetablering Endast skalfaktor-användare - välj Avancerad geodetisk stöd För ytterligare information hänvisar vi till Hjälpen för Generell Mätning eller din lokala återförsäljare. Dessa optioner styr de profiler som finns tillgängliga och de relevanta optioner som visas genomgående i programvaran. Du kan när som helst omkonfigurera Generell Mätning-systemet.. Att ansluta en Trimble CU-kontrollenhet till kontorsdatorn Trimble CU-kontrollenheten kommunicerar via dockningsstationen med kontorsdatorn via USB. Dockningsstationen måste vara ansluten till kontordsdatorn via USB-till-Hirosekabeln. Du kan inte ansluta Hirose-till-7-stifts lemokabel till en 7-stifts lemo-till DB9-kabe (levereras med GNSS-system) och använda denna att ansluta dockningsstationen till kontorsdatorns seriella port. Att ansluta en TSC2-kontrollenhet till trådlösa enheter När du använder trådlös teknik för att ansluta kontrollenheten TSC2 till en enhet, ska ikonen i statusfältet högst upp på skärmen röra sig vilket visar att en anslutning pågår. Så fort kontrollenheten är ansluten ska ikonen visas som två stora pilar. Detta fungerar för operationssystem version men inte för version Du kan däremot klicka på ikonen och dialogen Anslutning visar korrekt anslutningsstatus. Problem med Microsoft ActiveSync Microsoft Explorer och programmet Trimble Data Transfer kan ibland misslyckas med att hitta mappar och visa filer på kontrollenheten. Detta kan ske om ett annat fönster i Microsoft Explorer från en tidigare anslutning har lämnats i bläddringsläge, eller om kontrollenheten har nollställts och en ny anslutning gjorts. För att undvika detta problem, se till att du stänger alla fönster i Microsoft Explorer innan du kopplar ifrån kontrollenheten. Dokumentation Detta avsnitt gäller endast kontrollenheterna Trimble CU och TSC2. Generell Mätning-hjälpen är "sammanhangsberoende". För att komma till Hjälpten: På en Trimble CU-kontrollenhet slå [? ] längst upp på skärmen. På en TSC2-kontrollenhet, slå [Start / Help] på pekskärmen, eller tryck [Fn + Space] på tangentbordet. En lista med hjälpämnen visas, med det relevanta ämnet markerat. För att öppna ämnet, slå på dess titel. Hjälpen finns även på som en enkel Adobe PDF-fil. Filen går att öppna på en kontorsdator. Du kan använda den för att söka efter ett särskilt ämne eller för att skriva ut sidorn från hjälpen. 18
