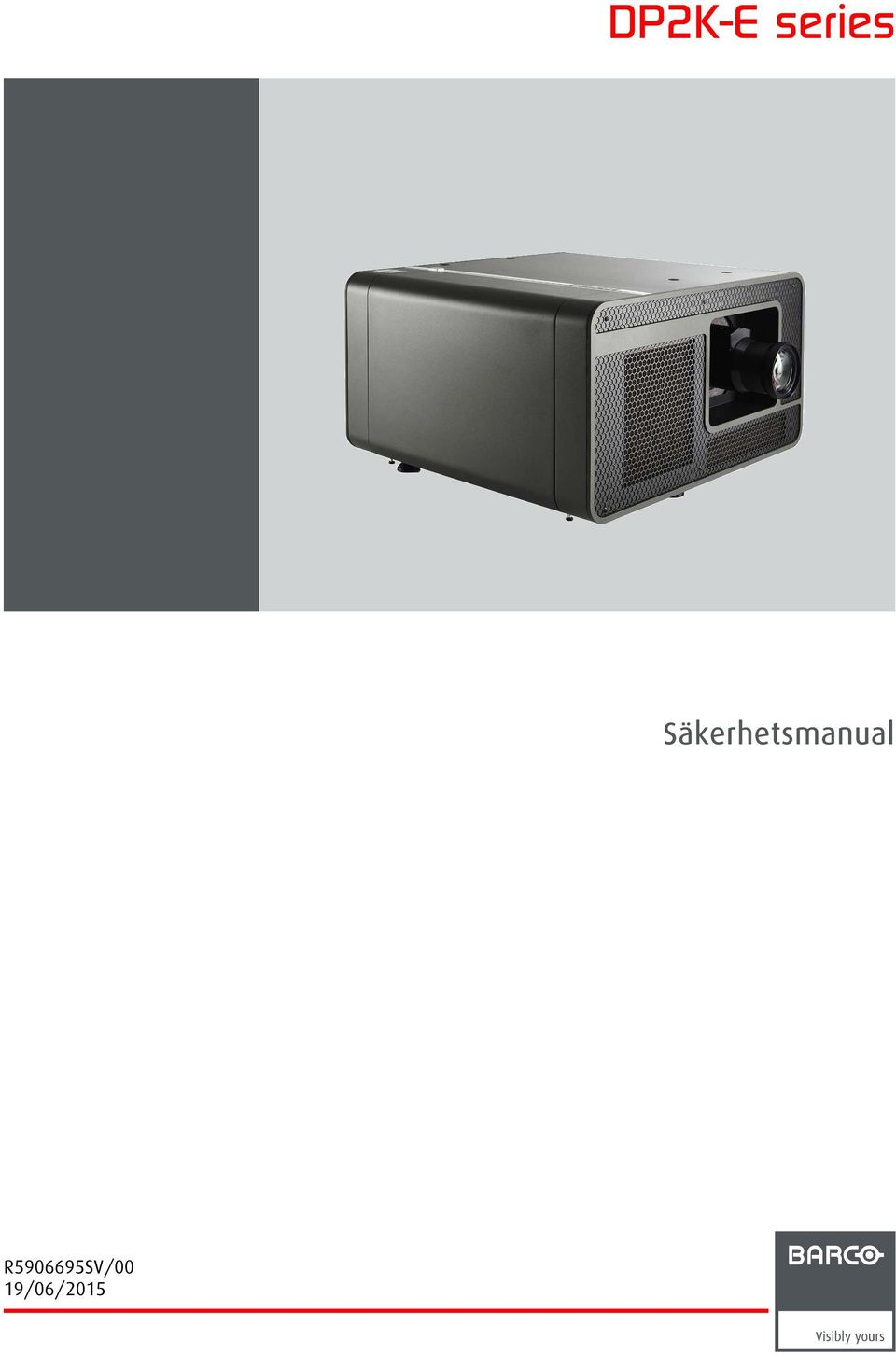

1 DP2K-E series Säkerhetsmanual R SV/00 19/06/2015

2 Barco Visual (Beijing) Electronics Co., Ltd 地址 : 北京市昌平区中关村科技园昌平园昌盛路 16 号 Phone: Fax: Support: Besök oss på webben: Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Phone: Fax: Support: Besök oss på webben: Tryckt i Belgien

3 1. SÄKERHET Om detta kapitel Läs noga detta kapitel. Det innehåller viktig information för att undvika personskada när du installerar och använder Projektor i DP2K-E-serien. Dessutom innehåller det flera försiktighetsåtgärder som förhindrar skada i Projektor i DP2K-E-serien. Se till att du förstår och följer alla säkerhetsriktlinjer, säkerhetsinstruktioner och varningar som omnämns i detta kapitel innan du installerar och använder Projektor i DP2K-E-serien. Efter detta kapitel finns det ytterligare varningar och försiktighetsåtgärder beroende på proceduren. Läs och följ även dessa varningar och försiktighetsåtgärder. Förtydligande av termen DP2K-E series som används i detta dokument När vi hänvisar till termen DP2K-E series i denna dokumentation betyder det att innehållet gäller följande Barco-produkter: DP2K-6E Barco ger en garanti som har att göra med perfekt tillverkning som del av juridiskt stipulerade garantibestämmelser. Det är av avgörande betydelse för projektorprestanda att iaktta den specifikation som omnämns i detta kapitel. Försummelse av detta kan leda till förlust av garanti. Översikt Allmänna råd Viktiga säkerhetsanvisningar Produktsäkerhetsetiketter Riskavstånd (HD) för ljusstråle Riskavstånd (HD) i funktionen för linsens projiceringsförhållande 1.1 Allmänna råd Allmänna säkerhetsinstruktioner Innan du använder denna utrustning ska du noggrant läsa manualen och även hänvisa till den vid framtida behov. Installation och tillfälliga justeringar bör utföras av kvalificerad Barcoyrkespersonal eller behörig Barco-servicepersonal. Alla varningar på projektorn och i dokumentmanualerna ska åtlydas. Alla instruktioner om hur utrustningen används måste följas noggrant. Alla lokala installationsföreskrifter ska följas. Meddelande om elektrisk säkerhet Denna utrustning är tillverkad i enlighet med de internationella säkerhetsstandarderna IEC , EN , UL och CAN/CSA C22.2 Nr , vilka är säkerhetsstandarderna för informationsteknologisk utrustning och elektrisk affärsutrustning med mera. Dessa säkerhetsstandarder ställer viktiga krav på hur säkerhetskänslig utrustning, material och isolering används, detta för att skydda användaren mot risker som elektriska stötar och energifara vid hanteringen av strömförsörjda produktdelar. Säkerhetsstandarderna ställer även krav på temperaturen inuti och utanpå produkten, strålningsnivåer, mekanisk stabilitet och tålighet, samt sluten konstruktion och brandskydd. Simulerade tester med olika produktdefekter försäkrar att utrustningen är säker för användaren även när den inte fungerar normalt. Definitioner I hela manualen används termerna SERVICEPERSONAL och UTBILDAD PROJECTIONIST om personer som har relevant teknisk utbildning och erfarenhet nog att ha kunskap om de potentiella faror de kan utsättas för (inklusive, men inte begränsat till, HÖG- SPÄNNING och ELEKTRONIK och PROJEKTORER MED HÖG LJUSSTYRKA) under arbete för att minimera risken att utsätta sig själva och andra för fara. Termerna ANVÄNDARE och OPERATÖR avser alla personer än SERVICEPERSONAL eller UTBILDADE PROJECTIONISTER, AUKTORISERADE att använda professionella projektionssystem. UTBILDADE PROJECTIONISTER får endast utföra den underhållsuppgift som beskrivs i användar- och installationshandboken. Alla andra underhållsuppgifter och serviceuppgifter måste utföras av kvalificerad SERVICEPERSONAL. DLP Cinema Systems är avsett för "ENDAST PROFESSIONELL ANVÄNDNING" av BEHÖRIG PERSONAL som är bekant med farorna i högspänning, högintensivt ljus, ultraviolett strålning och höga temperaturer som beror på lampan och dess kretsar. Endast kvalificerad SERVICEPERSONAL och UTBILDADE PROJECTIONISTER, med kunskap om sådana risker, får utföra service inuti produkten. Ägaruppgifter Artikelnumret och serienumret står tryckta på en etikett på respektive del. Skriv av dessa nummer i fälten nedan. Uppge dessa nummer när du kontaktar din Barco-leverantör rörande denna produkt. R SV DP2K-E SERIES 19/06/2015 1

4 Produktens artikelnummer Produktens serienummer Leverantör 1.2 Viktiga säkerhetsanvisningar För att undvika risken för elektrisk chock Denna projektor ska drivas med växelström. Se till att elnätets spänning och kapacitet motsvarar projektorns elspecifikationer. Kontakta en elektriker om du inte kan installera växelströmskraven. Se till att installationen jordas. Installationen ska följa lokala elföreskrifterna och elförordningar och utföras av tekniskt utbildad personal. En lättillgänglig avstängningsanordning måste finnas inkopplad externt till utrustningen för att kunna slå av strömmen till projektorsladden. Varning: Höga läckströmmar. Jordning måste genomföras innan strömmen kopplas på. Ställ ingenting på nätkabeln. Placera inte projektorn så att folk går på kabeln. Använd inte projektorn om kabeln är skadad eller om projektorn har tappats på golvet eller blivit skadad - förrän den har undersökts och godkänts för bruk av kvalificerad servicepersonal. Placera kabeln så att den inte snavas över, dras i eller hamnar i kontakt med varma ytor. Om det behövs en förlängningskabel ska den ha samma eller högre spänningsvärde som projektorn. En kabel med ett lägre amperevärde än projektorn kan överhettas. För aldrig in några föremål genom projektorns öppningar då det kan skada farliga spänningspunkter eller kortsluta delar vilket kan leda till ökad risk för brand och elektriska chocker. Utsätt inte projektorn för regn eller fukt. Utsätt inte denna projektor för vatten eller andra vätskor. Häll aldrig någon form av vätska på denna projektor. Om vätska eller fasta föremål faller ner innanför projektorskalet ska du koppla från utrustningen och låta den undersökas av kvalificerad servicepersonal innan den återtas i bruk. Plocka aldrig isär denna projektor själv, utan ta den till utbildad servicepersonal när den behöver servas eller repareras. Anslut den aldrig till något tillbehör som inte rekommenderas av tillverkaren. Åska - För ökat skydd under åskväder eller när videoprodukten inte används under en längre tid rekommenderas att strömmen kopplas från projektorn. Detta skyddar projektorn från överspänning från blixtnedslag och strömledningar. För att undvika personskada Isolera elektriciteten innan du byter lampan eller lamphuset. Varning: Het lampa (hus). Varning: Högtryckslampor kan explodera om de hanteras inkorrekt. Service ska utföras av kvalificerad servicepersonal. För att undvika åverkan och fysisk skada ska du alltid läsa manualen och etiketterna på systemet innan du sätter på lamphöljet, sätter igång projektorn eller justerar projektorn. För att undvika skada ska du observera projektorns tyngd. Minst 4 vuxna personer krävs för att bära projektorn. För att undvika skada, se till att linsen och alla täckplattor har installerats korrekt. Se installationsbeskrivningen. Varning: högintensivt ljus. Titta ALDRIG direkt in i linsen! Hög ljusstyrka kan skada ögonen. Varning: lampor med extremt hög ljusstyrka: Den här projektorn använder lampor med extremt hög ljusstyrka. Försök aldrig titta direkt in i linsen eller på lampan. Om projiceringsavståndet är mindre än 6 meter, måste alla personer vara minst 4 meter bort från den projicerade bilden. Undvik reflektion av den projicerade bilden på nära håll på någon reflekterande yta (exempelvis glas, metall...). När du använder projektorn rekommenderar vi strikt att du bär passande skyddsglasögon. Innan du försöker ta bort något av projektorskydden, koppla bort projektorns nätsladdd för att koppla från all ström till projektorn. När all ström måste stängas av från projektorn, för att få åtkomst till delar inuti, ska du alltid koppla bort projektorns nätsladd för att stänga av all ström från projektorn. Placera inte denna utrustning på ostadiga vagnar, ställ eller bord. Produkten kan ramla ner och skadas allvarligt eller till och med skada användaren. Den är farlig att använda utan lins och skydd. Linser, skydd och ultravioletta skärmar måste bytas om de är synligt skadade så att deras funktion hämmas. Till exempel sprickor eller djupa rispor. Varning: Skydd mot ultraviolett strålning: Titta aldrig direkt in i ljuset. Lampan i denna produkt har ett intensivt ljus och hög temperatur. En beståndsdel i ljuset från denna lampa är ultraviolett ljus. Ögon och hud kan skadas av lampans ultravioletta strålning när lampan är påslagen. Undvik onödig exponering. Skydda dig och dina anställda genom att instruera dem om farorna och hur de ska skydda sig. Skydd för huden kan vara tätt vävda plagg och handskar. För att skydda ögon mot UV-strålning kan skyddsglasögon som har skydd mot UV-strålning bäras. Utöver UV-ljuset är det synliga ljuset från lampan intensivt och bör även det tas i beaktande vid valet av ögonskydd. 2 R SV DP2K-E SERIES 19/06/2015

5 Varningar om kvicksilverånga: När du använder projektorn ska du tänka på följande varningar. Den lampa som används i projektorn innehåller kvicksilver. Om en lampa skulle gå sönder kommer explosionen där att vara ett utsläpp av kvicksilverånga. I syfte att minimera den potentiella risken att inandas kvicksilverångor: - Se till att projektorn endast installeras i ventilerade rum. - Byt ut lampmodulen före slutet av dess livslängd. - Efter det att en lampa har gått sönder, explosion har uppstått, ska rummet omedelbart ventileras och evakueras (i synnerhet om gravid kvinna finns närvarande). - Sök medicinsk hjälp om ovanliga hälsotillstånd uppstår efter det att en lampa gått sönder, explosion, exempelvis huvudvärk, trötthet, andfåddhet, ont i bröstet, hosta eller illamående. Exponering för UV-strålning: Vissa mediciner gör människor extra känsliga för UV-strålning. American Conference of Governmental Industrial Hygienists (ACGIH) rekommenderar att exponeringen av UV-strålning för en 8-timmars arbetsdag är mindre än 0,1 mikrowatt per kvadratcentimeter av effektiv UV-strålning. Det rekommenderas att arbetsplatsen undersökts för att kunna garantera att medarbetarna inte utsätts för högre nivåer än de statliga rekommendationerna. För att undvika eldsvådor Placera inget lättantändligt eller brännbart material nära projektorn! Barcos storbildsprojektorer är utformade och tillverkade för att möta de allra högsta säkerhetskraven. Denna projektor blir varm på ytan och i ventilationsöppningarna under normal användning, vilket är både normalt och säkert. Att placera lättantändligt och brännbart material nära projektorn kan resultera i att materialet självantänder och skapar en eldsvåda. Därför är det ytterst viktigt att en "frizon" lämnas runt alla externa ytor på projektorn där inget lättantändligt eller brännbart material får förekomma. Denna zon måste vara minst 40 cm (16") för alla DLP Cinema-projektorer. Frizonen runt linsen måste vara minst 5 m. Täck aldrig över projektorn eller linsen med något material medan projektorn används. Håll alltid lättantändligt och brännbart material borta från projektorn. Sätt upp projektorn i ett välventilerat område där det inte finns några tändare eller direkt solljus. Utsätt aldrig projektorn för regn eller fukt. Vid eldsvåda, använd sand, CO 2 eller pulverbrandsläckare. Använd aldrig vatten för att släcka brinnande elektronik. Se till att projektorn servas av behörig Barco-servicepersonal. Se till att eventuella reservdelar är originalprodukter från Barco. Använd aldrig reservdelar som inte är från Barco, då dessa kan försämra säkerheten hos projektorn. Luckor och öppningar i denna utrustning är till för ventilation. För att projektorn ska kunna fungera korrekt och inte överhettas får dessa öppningar aldrig blockeras eller täckas för. Öppningarna får heller aldrig blockeras av att projektorn placeras för nära en vägg eller liknande ytor. Denna projektor ska heller aldrig placeras nära eller ovanför ett element eller annan värmekälla. Denna projektor får inte placeras i en inbyggd installation eller stängt utrymme om inte tillfredsställande ventilation finns. Projektionsrummet måste vara välventilerat eller avkylt för att motverka drastiska temperaturhöjningar. Het utblåsluft från utrustningen ska släppas ut ur byggnaden. Låt projektorn svalan innan den placeras i förvaring. Ta bort kabeln från projektorn vid förvaring. Värmekänsligt material ska inte placeras i utblåsluften eller på lamphuset. För att undvika skador på projektorn Denna projektor är utformad för att användas med en specifik lamptyp (hus). Se installationsinstruktionerna för rätt typ. Luftfiltren i projektorn måste göras rent eller ersättas regelbundet (åtminstone en ordentlig rengöring varje månad). Att bortse från detta kan resultera i att luftflödet i projektorn störs och skapar överhettning. Överhettning kan leda till att projektorn stänger av sig under användning. Projektorn måste alltid installeras på ett sätt som säkerställer fritt luftflöde till dess luftintag. För att ett korrekt luftflöde ska kunna upprätthållas och att projektorn följer de säkerhetskraven hos Electromagnetic Compatibility (EMC), ska den alltid användas med alla skydd på rätt plats. Luckor och öppningar i denna utrustning är till för ventilation. För att produkten ska kunna fungera korrekt och inte överhettas får dessa öppningar aldrig blockeras eller täckas för. Öppningarna får aldrig blockeras av att projektorn placeras på en säng, soffa, matta eller liknande ytor. Denna projektor ska heller aldrig placeras nära eller ovanför ett element eller annan värmekälla. Denna projektor får inte placeras i en inbyggd installation eller stängt utrymme om inte tillfredsställande ventilation finns. Se till att inget kan droppa eller spillas inuti projektorn. Om detta skulle hända ska du stänga av och koppla från strömmen till projektorn. Använd inte projektorn innan den har kontrollerats av kvalificerad servicepersonal. Blockera inte projektorns kylfläktar eller det fria luftflödet runt projektorn. Löst papper och andra föremål får inte förekomma närmare projektorn än 10 cm (4") på någon sida. Använd inte denna utrustning nära vatten. Full användning av projektorn kan bara garanteras med bordsmontering. Det är inte tillåtet att använda projektorn i annan position. Se installationsbeskrivningen för korrekt installation. En takmontering kommer att bli möjlig i framtiden. Särskild försiktighet med laserstrålar: Det krävs särskild försiktighet DLP-projektorer används i samma rum som högeffektiv laserutrustning. Direkt och indirekt laserstrålning mot linsen kan skada Digital Mirror Devices TM, något som garantin inte täcker. Placera aldrig projektorn i direkt solljus. Solljus mot linsen kan leda till allvarlig skada på Digital Mirror Devices TM, något som garantin inte täcker. Spara originalkartongen och förpackningsmaterialet. De kommer till nytta om du behöver skicka utrustningen någonstans. För maximal säkerhet bör du packa utrustningen på samma sätt som den packades i fabriken. Koppla bort strömmen till projektorn före rengöring. Använd inte vätske- eller aerosolrengöringsmedel. Använd en fuktig trasa för rengöring. Använd aldrig starka lösningsmedel som thinner, tvättbensin eller bensin, eller slitande rengöringsmedel, då de kan skada utrustningen. Svåra fläckar kan tas bort med en lätt fuktad trasa med en mild tvättmedelslösning. För bästa möjliga optiska prestanda och upplösning specialbehandlas projektorlinserna med en antireflexbeläggning, varför du bör undvika kontakt med linsen. Använd en mjuk och torr trasa för att ta bort damm från linsen. Använd inte en fuktig trasa, tvättmedelslösning eller thinner. R SV DP2K-E SERIES 19/06/2015 3

6 Högsta tillåtna omgivande temperatur, t a = 35 C (95 F) Lamphuset måste bytas ut om det skadas eller deformeras. Stapla inte DP2K-E series projektorer. Om service Försök inte att serva produkten själv, då du kan utsätta dig för högspänning och risk att få elektriska chocker om du öppnar eller tar bort skyddet. Överlåt alla serviceärenden till behörig servicepersonal. Alla försök att ändra fabriksinställningarna hos de interna kontrollerna eller andra kontrollinställningar som i denna manual inte omnämns specifikt kan leda till permanenta skador på projektorn och upphörande av garantin. Koppla från all ström till projektorn och låt service utföras av kvalificerade servicetekniker under följande omständigheter: - När strömkabeln eller -kontakten är skadad eller sliten. - Om vätska har runnit ner i utrustningen. - Om produkten har utsatts för regn eller vatten. - Om produkten inte fungerar normalt trots att användarinstruktionerna följs. Justera enbart de kontroller som beskrivs i användarinstruktionerna då inkorrekta justeringar av övriga kontroller kan skada produkten och ofta kräver omfattande reparationer av kvalificerad tekniker för att återställas till normal funktion. - Om produkten har tappats i golvet eller skalet har skadats. - Om produktens prestanda förändras, och produkten indikerar att service behövs. Reservdelar: När delar behöver bytas ut bör du se till att serviceteknikern använder originaldelar från Barco eller godkända reservdelar med samma egenskaper som originaldelen från Barco. Icke godkända byten kan resultera i att prestandan och pålitligheten försämras och risken för eldsvåda, elektriska stötar och andra faror ökar. Icke godkända byten kan innebära att garantin upphör. Säkerhetskontroll: Efter utförandet av service och reparationer på projektorn ska du be serviceteknikern att utföra en säkerhetskontroll för att undersöka huruvida produkten fungerar korrekt. Risk för explosion: Kom ihåg följande varning: För att undvika batteriexplosion Explosionsfara om batteriet inte installerats korrekt. Ersätt endast med samma eller liknande typ som rekommenderas av tillverkaren. För information om hur batteriet deponeras korrekt ska du alltid undersöka vilka statliga, kommunala eller lokala bestämmelser och förordningar som gäller. 1.3 Produktsäkerhetsetiketter Produktsäkerhetsetiketter Etikettbild Etikettbeskrivning Etikettplacering Lamphuset är mycket varmt efter drift. Undvik brännskador genom att låta projektorn svalna under minst 15 minuter innan du går vidare för att ta bort lamphuset. Allmän varning om risk Risk för elektrisk spänning 4 R SV DP2K-E SERIES 19/06/2015

7 Etikettbild Etikettbeskrivning Etikettplacering Risk för het yta UV-risk Farliga rörliga delar. Håll dig borta från rörliga fläktblad. Håll fingrar och andra kroppsdelar borta. På fläktarna inuti projektorn 1.4 Riskavstånd (HD) för ljusstråle HD (Hazard Distance) (riskavstånd) Riskavstånd för ljusstråle är avståndet från källan där intensiteten eller energin per ytenhet blir lägre än gällande säkerhetsgräns. Ljusstrålen kan alltså anses vara farlig om operatören befinner sig närmare källan än riskavståndet. Restriktionszon (RZ) baserad på riskavståndet Riskavståndet (HD) definieras från projektorlinsens yta mot positionen för den lägst projicerade strålen där irradians är lika med gällande säkerhetsgräns. Riskavståndet (HD) beror på mängden lumen som framställs av projektorn och den typ av lins som är installerad. Se nästa kapitel Riskavstånd (HD) i funktionen för linsens projiceringsförhållande. I syfte att skydda outbildade användare ska installationen överensstämma med följande installationskrav: Laserstrålningsnivåer som överskrider gränserna ska inte tillåtas vid något ställe som är mindre än 2,0 meter (SH bild 1-1) ovanför någon som helst yta där någon person har tillstånd att stå eller 1 meter (SW bild 1-1) under eller i sidledes separation från valfri plats där sådana personer har tillstånd att vara. Se bild 1-1. RA TH TH HD RA SW RZ SW SH RZ SH PR HD SW 1m (A) SIDE VIEW Bild 1-1 A Vy från sidan. B Vy ovanifrån. RA Plats för begränsad åtkomst (projektorns båsområde). PR Projektor. TH Hörsal. RZ Restriktionszon i hörsalen. SH Separationshöjd. Måste vara minst 2 meter. SW Separationsbredd. Måste vara minst 1 meter. (B) TOP VIEW SW R SV DP2K-E SERIES 19/06/2015 5

8 Baserat på nationella krav får ingen person gå in i den projicerade strålen inom zonen mellan projiceringslinsen och det relaterade riskavståndet (HD). Detta ska göras fysiskt omöjligt genom att skapa tillräcklig separationshöjd eller genom att placera barriärer. Den minimala separationshöjden tar hänsyn till den yta som personerna antas stå på. På bild 1-1 visas en typisk installation. Den måste verifieras av installatören om dessa minimikrav uppfylls. Om det krävs måste en restriktionszon (RZ) upprepas i hörsalen. Detta kan göras genom att använda en fysisk barriär, exempelvis ett rött rep enligt vad som illustreras i bild 1-2. PR Bild Riskavstånd (HD) i funktionen för linsens projiceringsförhållande Projiceringsförhållande (Throw Ratio, TR) Förhållandet avståndet till skärmen (projiceringen) till skärmbredden. 6 R SV DP2K-E SERIES 19/06/2015

9 Riskavstånd 1,2 1 0,8 0,6 HD [m] 0,4 0,2 0 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 TR Bild 1-3 Riskavstånd (HD) (i meter) i funktion för projiceringsförhållandet R SV DP2K-E SERIES 19/06/2015 7
