1 DPxK-xxB/P Säkerhetsmanual R SV/02 10/07/2012

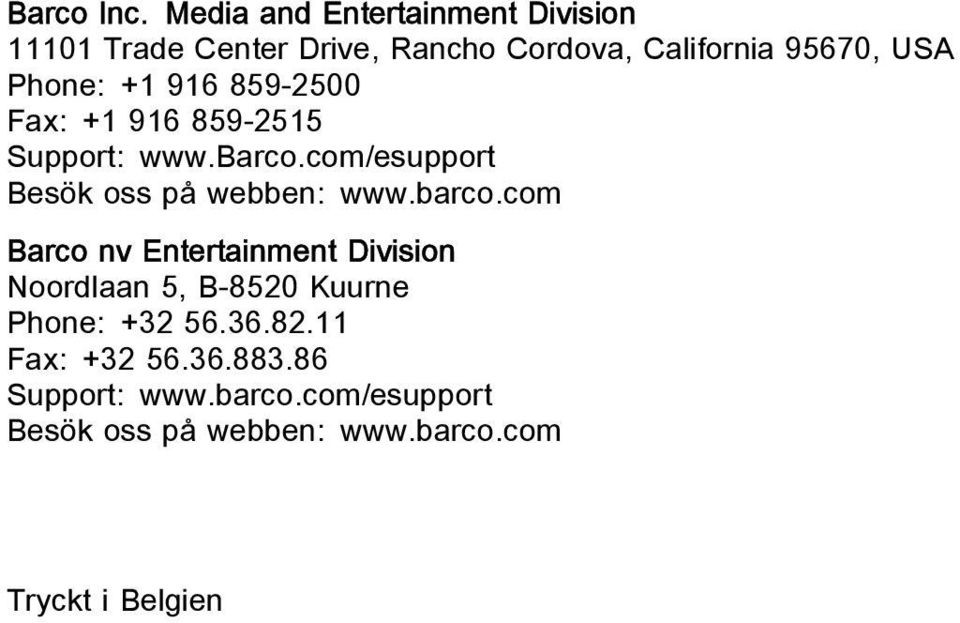

2 Barco Inc. Media and Entertainment Division Trade Center Drive, Rancho Cordova, California 95670, USA Phone: Fax: Support: Besök oss på webben: Barco nv Entertainment Division Noordlaan 5, B-8520 Kuurne Phone: Fax: Support: Besök oss på webben: Tryckt i Belgien

3 1. SÄKERHET 1.1 Allmänna råd Allmänna säkerhetsanvisningar Innan du använder denna utrustning bör du läsa manualen noggrant och även vända dig till den vid framtida behov. Installation och tillfälliga justeringar bör utföras av kvalificerad Barco yrkespersonal eller behörig Barco-servicepersonal. Alla varningar på projektorn och i dokumentmanualerna bör åtlydas. Alla instruktioner om hur utrustningen används måste följas noggrant. Alla lokala installationsföreskrifter bör följas. Säkerhetsmeddelande Denna utrustning är tillverkad i enlighet med de internationella säkerhetsstandarderna IEC , EN , UL och CAN/CSA C22.2 Nr , vilka är säkerhetsstandarderna för informationsteknologisk utrustning och elektrisk affärsutrustning med mera. Dessa säkerhetsstandarder ställer viktiga krav på hur säkerhetskänslig utrustning, material och isolering används, detta för att skydda användaren mot risker som elektriska stötar och energifara vid hanteringen av strömförsörjda produktdelar. Säkerhetsstandarderna ställer även krav på temperaturen inuti och utanpå produkten, strålningsnivåer, mekanisk stabilitet och tålighet, samt sluten konstruktion och brandskydd. Simulerade tester med olika produktdefekter försäkrar att utrustningen är säker för användaren även när den inte fungerar normalt. Definitioner I hela manualen används termen SERVICEPERSONAL om personer som har relevant teknisk utbildning och erfarenhet nog att ha kunskap om de potentiella faror de kan utsättas för (inklusive, men inte begränsat till, HÖGSPÄNNING och ELEKTRONIK och PROJEKTORER MED HÖG LJUSSTYRKA) under arbete för att minimera risken att utsätta sig själva och andra för fara. Termen ANVÄNDARE används om den person, utöver SERVICEPERSONAL, som är BEHÖRIG att använda professionella projektorsystem i OMRÅDEN MED BEGRÄNSAT TILLTRÄDE. DLP Cinema Systems är avsett för "ENDAST PROFESSIONELL ANVÄNDNING" av BEHÖRIG PERSONAL som är bekant med farorna i högspänning, högintensivt ljus, ultraviolett strålning och höga temperaturer som beror på lampan och dess kretsar. Endast kvalificerad SERVICEPERSONAL, med kunskap om sådana risker, får utföra service inuti produkten. Områden med begränsat tillträde DPxK-xxB/P får endast installeras i ett område med begränsat tillträde på grund av temperaturhöjningen hos delar av utrustningen (luftutblåset). Definitionen av "område med begränsat tillträde" är ett område för utrustning där följande två paragrafer gäller: Tillträde ägs endast av SERVICEPERSONAL och ANVÄNDARE som har instruerats om anledningarna till begränsningen av området och vilka försiktighetsåtgärder som ska tas. Tillträde sker genom användning av redskap eller lås och nyckel, eller annan form av säkerhet, och kontrolleras av behörig person, ansvarig för området. Ägaruppgifter Artikelnumret och serienumret står tryckta på en etikett på respektive del. Skriv av dessa nummer i fälten nedan. Uppge dessa nummer när du kontaktar din Barco-leverantör rörande denna produkt. Produktens artikelnummer Produktens serienummer Leverantör R SV DPXK-XXB/P 10/07/2012 1

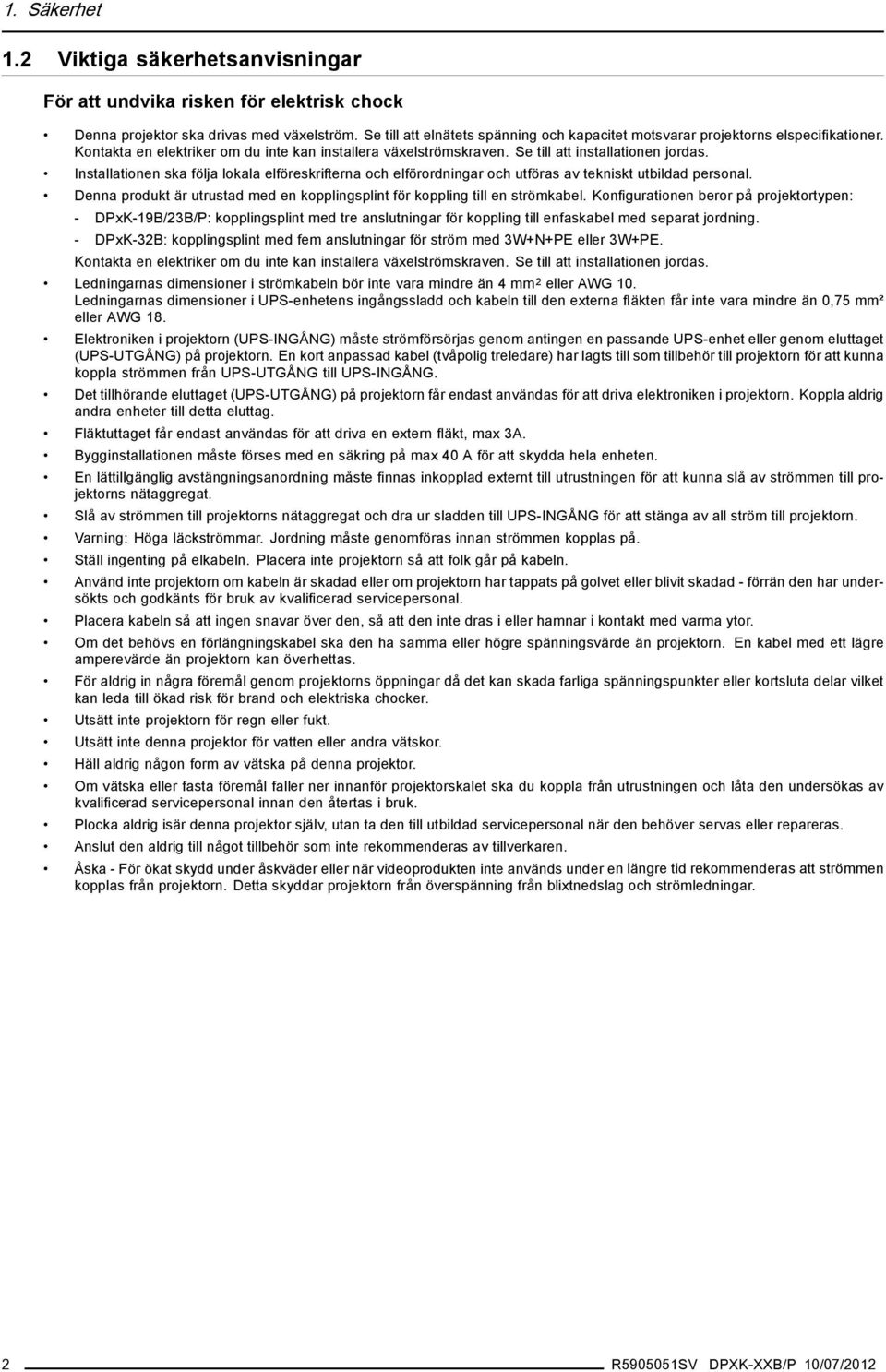

4 1.2 Viktiga säkerhetsanvisningar För att undvika risken för elektrisk chock Denna projektor ska drivas med växelström. Se till att elnätets spänning och kapacitet motsvarar projektorns elspecifikationer. Kontakta en elektriker om du inte kan installera växelströmskraven. Se till att installationen jordas. Installationen ska följa lokala elföreskrifterna och elförordningar och utföras av tekniskt utbildad personal. Denna produkt är utrustad med en kopplingsplint för koppling till en strömkabel. Konfigurationen beror på projektortypen: - DPxK-19B/23B/P: kopplingsplint med tre anslutningar för koppling till enfaskabel med separat jordning. - DPxK-32B: kopplingsplint med fem anslutningar för ström med 3W+N+PE eller 3W+PE. Kontakta en elektriker om du inte kan installera växelströmskraven. Se till att installationen jordas. Ledningarnas dimensioner i strömkabeln bör inte vara mindre än 4 mm 2 eller AWG 10. Ledningarnas dimensioner i UPS-enhetens ingångssladd och kabeln till den externa fläktenfårintevaramindreän0,75mm² eller AWG 18. Elektroniken i projektorn (UPS-INGÅNG) måste strömförsörjas genom antingen en passande UPS-enhet eller genom eluttaget (UPS-UTGÅNG) på projektorn. En kort anpassad kabel (tvåpolig treledare) har lagts till som tillbehör till projektorn för att kunna koppla strömmen från UPS-UTGÅNG till UPS-INGÅNG. Det tillhörande eluttaget (UPS-UTGÅNG) på projektorn får endast användas för att driva elektroniken i projektorn. Koppla aldrig andra enheter till detta eluttag. Fläktuttaget får endast användas för att driva en extern fläkt, max 3A. Bygginstallationen måste förses med en säkring på max 40 A för att skydda hela enheten. En lättillgänglig avstängningsanordning måste finnas inkopplad externt till utrustningen för att kunna slå av strömmen till projektorns nätaggregat. Slå av strömmen till projektorns nätaggregat och dra ur sladden till UPS-INGÅNG för att stänga av all ström till projektorn. Varning: Höga läckströmmar. Jordning måste genomföras innan strömmen kopplas på. Ställ ingenting på elkabeln. Placera inte projektorn så att folk går på kabeln. Använd inte projektorn om kabeln är skadad eller om projektorn har tappats på golvet eller blivit skadad - förrän den har undersökts och godkänts för bruk av kvalificerad servicepersonal. Placera kabeln så att ingen snavar över den, så att den inte dras i eller hamnar i kontakt med varma ytor. Om det behövs en förlängningskabel ska den ha samma eller högre spänningsvärde än projektorn. En kabel med ett lägre amperevärde än projektorn kan överhettas. För aldrig in några föremål genom projektorns öppningar då det kan skada farliga spänningspunkter eller kortsluta delar vilket kan leda till ökad risk för brand och elektriska chocker. Utsätt inte projektorn för regn eller fukt. Utsätt inte denna projektor för vatten eller andra vätskor. Häll aldrig någon form av vätska på denna projektor. Om vätska eller fasta föremål faller ner innanför projektorskalet ska du koppla från utrustningen och låta den undersökas av kvalificerad servicepersonal innan den återtas i bruk. Plocka aldrig isär denna projektor själv, utan ta den till utbildad servicepersonal när den behöver servas eller repareras. Anslut den aldrig till något tillbehör som inte rekommenderas av tillverkaren. Åska - För ökat skydd under åskväder eller när videoprodukten inte används under en längre tid rekommenderas att strömmen kopplas från projektorn. Detta skyddar projektorn från överspänning från blixtnedslag och strömledningar. 2 R SV DPXK-XXB/P 10/07/2012

5 För att undvika personskada Isolera elektriciteten innan du byter ut lampan eller lamphuset. Varning: Het lampa (hus). Varning: Högtryckslampor kan explodera om de hanteras inkorrekt. Service ska utföras av kvalificerad servicepersonal. För att undvika åverkan och fysisk skada ska du alltid läsa manualen och etiketterna på systemet innan du sätter på lamphöljet, sätter igång projektorn eller justerar projektorn. För att undvika skada bör du observera projektorns tyngd. Minst 4 persons krävs för att bära projektorn. För att undvika skada, se till att linsen, utblåssystemet och täckplattorna installerats korrekt. Se installationsbeskrivningen. Varning: Högintensivt ljus. Titta ALDRIG direkt in i linsen! Hög ljusstyrka kan skada ögonen. Varning: Lampor med extremt hög ljusstyrka: Den här projektorn använder lampor med extremt hög ljusstyrka. Titta aldrig direkt in i objektivet eller på lampan. Om projiceringsavståndet är mindre än 6 meter, måste alla personer vara minst 4 meter bort från den projicerade bilden. Undvik reflektion av den projicerade bilden på nära håll på någon reflekterande yta (exempelvis glas, metall...). När projektorn används rekommenderar vi starkt att det bärs passande skyddsglasögon. Innan du försöker ta bort projektorskyddet, slå av strömmen till projektorns nätaggregat och dra ur kabeln i UPS-INGÅNG för att koppla från all ström till projektorn. När all ström måste kopplas från projektorn för att du ska kunna komma åt delar på insidan, ska du alltid koppla från strömmen till projektorns nätaggregat och dra ur kabeln i UPS-INGÅNG. Placera inte denna utrustning på ostadiga vagnar, ställ eller bord. Produkten kan ramla ner och skadas allvarligt eller till och med skada användaren. Den är farlig att använda utan lins och skydd. Linser, skydd och ultravioletta skärmar måste bytas om de är synligt skadade så att deras funktion hämmas. Till exempel sprickor eller djupa rispor. Varning: Skydd mot ultraviolett strålning: Titta aldrig direkt in i ljuset. Lampan i denna produkt har ett intensivt ljus och hög temperatur. En beståndsdel i ljuset från denna lampa är ultraviolett ljus. Ögon och hud kan skadas av lampans ultravioletta strålning när lampan är påslagen. Undvik onödig exponering. Skydda dig och dina anställda genom att instruera dem om farorna och hur de ska skydda sig. Skydd för huden kan vara tätt vävda plagg och handskar. För att skydda ögon mot UV-strålning kan skyddsglasögon som har skydd mot UV-strålning bäras. Utöver UV-ljuset är det synliga ljuset från lampan intensivt och bör även det tas i beaktande vid valet av ögonskydd. Exponering för UV-strålning: Vissa mediciner gör människor extra känsliga för UV-strålning. American Conference of Governmental Industrial Hygienists (ACGIH) rekommenderar att exponeringen av UV-strålning för en 8-timmars arbetsdag är mindre än 0,1 mikrowatt per kvadratcentimeter av effektiv UV-strålning. Det rekommenderas att arbetsplatsen undersökts för att kunna garantera att medarbetarna inte utsätts för högre nivåer än de statliga rekommendationerna. VARNING: Titta aldrig direkt in i utblåset. Hög ljusstyrka och UV-strålning kan skada ögonen. Installationen av ett utblåssystem är obligatorisk innan projektorn används. För att undvika eldsvådor Placera inget lättantändligt eller brännbart material nära projektorn! Barcos storbildsprojektorer är utformade och tillverkade för att möta de allra högsta säkerhetskraven. Denna projektor blir varm på ytan och i ventilationsöppningarna under normal användning, vilket är både normalt och säkert. Att placera lättantändligt och brännbart material nära projektorn kan resultera i att materialet självantänder och skapar en eldsvåda. Därför är det ytterst viktigt att en "frizon" lämnas runt alla externa ytor på projektorn där inget lättantändligt eller brännbart material får förekomma. Denna zon måste vara minst 40 cm (16") för alla DLP Cinema-projektorer. Frizonen runt linsen måste vara minst 5 m. Täck aldrig över projektorn eller linsen med något material medan projektorn används. Håll alltid lättantändligt och brännbart material borta från projektorn. Sätt upp projektorn i ett välventilerat område där det inte finns några tändare eller direkt solljus. Utsätt aldrig projektorn för regn eller fukt. Vid eldsvåda, använd sand, CO 2 eller pulverbrandsläckare. Använd aldrig vatten för att släcka brinnande elektronik. Se till att projektorn servas av behörig Barco-servicepersonal. Se till att eventuella reservdelar är originalprodukter från Barco. Använd aldrig reservdelar som inte är från Barco, då dessa kan försämra säkerheten hos projektorn. Luckor och öppningar i denna utrustning är till för ventilation. För att projektorn ska kunna fungera korrekt och inte överhettas får dessa öppningar aldrig blockeras eller täckas för. Öppningarna får heller aldrig blockeras av att projektorn placeras för nära en vägg eller liknande ytor. Denna projektor ska heller aldrig placeras nära eller ovanför ett element eller annan värmekälla. Denna projektor får inte placeras i en inbyggd installation eller stängt utrymme om inte tillfredsställande ventilation finns. Projektionsrummet måste vara välventilerat eller avkylt för att motverka drastiska temperaturhöjningar. Het utblåsluft från utrustningen bör släppas ut ur byggnaden. Det obligatoriska utblåssystemet måste bestå av en fläkt med minst 10 m 3 /min (350 CFM) vid mätning i öppningen för utblåset. Låt projektorn svalan innan den placeras i förvaring. Ta bort kabeln från projektorn vid förvaring. Värmekänsligt material bör inte placeras i utblåsluften eller på lamphuset. R SV DPXK-XXB/P 10/07/2012 3

6 För att undvika skador på projektorn Denna projektor är utformad för att användas med en specifik lamptyp (hus). Se installationsinstruktionerna för rätt typ. Luftfiltren i projektorn måste göras rent eller ersättas regelbundet (åtminstone en ordentlig rengöring varje månad). Att bortse från detta kan resultera i att luftflödet i projektorn störs och skapar överhettning. Överhettning kan leda till att projektorn stänger av sig under användning. Projektorn ska alltid installeras på så sätt att luft fritt flödar in i luftinsugen samtidigt som det obligatoriska utblåssystemet kan hantera minst 10 m 3 /min (350 CFM) vid mätning i projektorns utblåsöppning. För att ett korrekt luftflöde ska kunna upprätthållas och att projektorn följer de säkerhetskraven hos Electromagnetic Compatibility (EMC), ska den alltid användas med alla skydd på rätt plats. Luckor och öppningar i denna utrustning är till för ventilation. För att produkten ska kunna fungera korrekt och inte överhettas får dessa öppningar aldrig blockeras eller täckas för. Öppningarna får aldrig blockeras av att projektorn placeras på en säng, soffa, matta eller liknande ytor. Denna projektor ska heller aldrig placeras nära eller ovanför ett element eller annan värmekälla. Denna projektor får inte placeras i en inbyggd installation eller stängt utrymme om inte tillfredsställande ventilation finns. Se till att inget kan droppa eller spillas inuti projektorn. Om detta skulle hända ska du stänga av och koppla från strömmen till projektorn. Använd inte projektorn innan den har kontrollerats av kvalificerad servicepersonal. Blockera inte projektorns kylfläktar eller det fria luftflödet runt projektorn. Löst papper och andra föremål får inte förekomma närmare projektorn än 10 cm (4") på någon sida. Använd inte denna utrustning nära vatten. Full användning av kylningen kan bara garanteras med bordsmontering. Det är inte tillåtet att använda projektorn i annan position. Se installationsbeskrivningen för korrekt installation. Särskild försiktighet med laserstrålar: Det krävs särskild försiktighet DLP-projektorer används i samma rum som högeffektiv laserutrustning. Direkt och indirekt laserstrålning mot linsen kan skada Digital Mirror Devices TM, något som garantin inte täcker. Placera aldrig projektorn i direkt solljus. Solljus mot linsen kan skada Digital Mirror Devices TM allvarligt, något garantin inte täcker. Spara originalkartongen och förpackningsmaterialet. De kommer till nytta om du behöver skicka utrustningen någonstans. För maximal säkerhet bör du packa utrustningen på samma sätt som den packades i fabriken. Koppla från strömmen till projektorns nätaggregat och dra ur kabeln ur UPS-INGÅNG före rengöring. Använd inte vätskeeller aerosolrengöringsmedel. Använd en fuktig trasa för rengöring. Använd aldrig starka lösningsmedel som thinner eller bensin, eller slitande rengöringsmedel, då de kan skada skalet. Svåra fläckar kan tas bort med en lätt fuktad trasa med en mild tvättmedelslösning. För bästa möjliga optiska prestanda och upplösning specialbehandlas projektorlinserna med en antireflexbeläggning, varför du bör undvika kontakt med linsen. Använd en mjuk och torr trasa för att ta bort damm från linsen. Använd inte en fuktig trasa, tvättmedelslösning eller thinner. Högsta tillåtna omgivande temperatur, t a =35 C(95 F). Lamphuset måste bytas ut om det skadas eller deformeras. Om service Försök inte att serva produkten själv, då du kan utsätta dig för högspänning och risk att få elektriska chocker om du öppnar eller tar bort skyddet. Service ska utföras av kvalificerad servicepersonal. Alla försök att ändra fabriksinställningarna hos de interna kontrollerna eller andra kontrollinställningar som i denna manual inte omnämns specifikt kan leda till permanenta skador på projektorn och upphörande av garantin. Koppla från all ström till projektorn och låt service utföras av kvalificerade servicetekniker under följande omständigheter: - När nätkabeln eller -kontakten är skadad eller sliten. - Om vätska har runnit ner i utrustningen. - Om produkten har utsatts för regn eller vatten. - Om produkten inte fungerar normalt trots att användarinstruktionerna följs. Justera enbart de kontroller som beskrivs i användarinstruktionerna då inkorrekta justeringar av övriga kontroller kan skada produkten och ofta kräver omfattande reparationer av kvalificerad tekniker för att återställas till normal funktion. - Om produkten har tappats i golvet eller skalet har skadats. - Om produktens prestanda förändras, och produkten indikerar att service behövs. Reservdelar: När delar behöver bytas ut bör du se till att serviceteknikern använder originaldelar från Barco eller godkända reservdelar med samma egenskaper som originaldelen från Barco. Icke godkända byten kan resultera i att prestandan och pålitligheten försämras och risken för eldsvåda, elektriska stötar och andra faror ökar. Icke godkända byten kan innebära att garantin upphör. Säkerhetskontroll: Efter utförandet av service och reparationer på projektorn ska du be serviceteknikern att utföra en säkerhetskontroll för att undersöka huruvida produkten fungerar korrekt. Risk för explosion: Kom ihåg följande varning: VAR FÖRSIKTIG: Xenons kompakta båglampor är högt trycksatta. När glödlampan tänds ökar dess normala användningstemperatur trycket till en nivå vid vilken glödlampan kan explodera om den inte hanteras i enlighet med tillverkarens instruktioner. Glödlampan är stabil vid rumstemperatur, men kan explodera om den tappas eller hanteras inkorrekt. När lamphuset med xenon-lampan behöver plockas isär, eller då skyddsbehållaren eller -tyget behöver tas av xenon-lampan, MÅSTE godkända skyddskläder bäras! 4 R SV DPXK-XXB/P 10/07/2012

7 Godkända skyddskläder för hantering av xenon-lampor VARNING: Använd alltid skydd för ansiktet (komplett visir med nackskydd) när du handskas med xenonlampor. VARNING: Bär alltid skyddskläder (svetsjacka) när du handskas med xenon-lampor. VARNING: Bär alltid rena läderhandskar med skydd för handlederna när du handskas med xenon-lampor. För att undvika batteriexplosion Explosionsfara om batteriet inte installerats korrekt. Ersätt endast med samma eller liknande typ som rekommenderas av tillverkaren. För information om hur batteriet deponeras korrekt bör du alltid undersöka vilka statliga, kommunala eller lokala bestämmelser och förordningar som gäller. R SV DPXK-XXB/P 10/07/2012 5
