COT Oil Refiner System

Transkript

1 COT Oil Refiner System Det ultimata systemet för att bibehålla långsiktig hög kvalité på oljan COT Oil Refiner System med sin huvudkomponent COT Oil Refiner är ett system för att eliminera det växande problemet med vattenintängning i hydraulolja. I kombination med COT Partikelfilter med extra vattenabsorberande element som skapas ett system som håller vattennnivån i hydrauloljan på en nivå långt under där bildandet av fritt vatten sker. Systemet kan kundanpassas för att passa såväl varje installation som specifika driftmiljöer. COT Oil Refiner System tar bort vatten och luft från: Hydrauloljor Smörjoljor Transformationsoljor växellådsoljor Fördelar: Tar löpande bort all förekomst av fritt vattten och minskar betydligt nivån av bundet vatten till låga PPM-nivåer. Möjliggör konvertering till syntetiska oljor. Minskar kostnaden för service och underhåll. Enkel att installera. Låg driftkostnad. Ökad livslängd för hydraulikkomponenter. Förlänger livslängden på oljan.

2 COT Oil Refiner Håller din olja fri från förorening av vatten COT Oil Refiner är nyckelkomponenten i COT Oil Refiner System. Med den patenterade metoden för punktvärmesättning frigörs vattenmolekyler från oljan utan att skapa någon risk för oxidering av oljan. Systemet skapar en betydlig reduktion av vattenförekomst i oljan. Med kompletterande komponenter kan i stort sett alla hydrauliska system använda sig av COT Oil Refiner System. 2

3 Principen Genom att låta oljan rinna över punktvärmesatt platta, frigörs vattenmolekylerna från oljan med hjälp av styrda luftflöden. Teknisk Specifikation Storlek (mm) 175 x 150 x 140 Rekommenderad temperature för inflöde olja C, F Oljeflöde 0.5 l/min per minute Elektrisk anslutning, Oil Refiner Elektrisk anslutning Förvärmare Luft filter Vakuumpump Pump Catch tank Vikt Elförbrukning 12 V-24 V DC/15 A or AC/6 A 12 V-24 V DC/20 A or AC/10 A 2 micron V DC, 5 l/m V DC, 2.5 l/m 0.5 kg 110 W 3

4 Kapacitet: Hur mycket vatten COT Oil Refiner System klarar av ta bort beror på ett antal parametrar som oljans temperatur, oljeflöde och luftfuktighet. För att uppnå optimal funktion av COT Oil Refiner System är det viktigt att dessa parametrar optimeras. En genomsnittlig siffra för kapacitet är 5 ml/timme Procent 100 Resultat testrigg Luftflöde: Variationer Olja: Bio-olja Tillsatt vatten: ca 20 ml vatten, 100 Rh Temperatur olja in: 55 C/130 F Tankstorlek: 10 l Öppet luftintag Stängt luftintag Tryckluft Tryckluft <10 Rh Vacuumpump Timmar 4

5 Komponenter till COT Oil Refiner System COT Förvärmare Installeras då oljetemperaturen i hydraulsystemet oftast understiger 50 C. COT Partikelfilter Ett unikt 3-mikrons filter med ett extra kapacitet att fånga tillfällig förekomst av fritt vattten (samt givetvis också små partiklar). Installeras föredragsvis då enheter arbetar oregelbundet i miljö med hög luftfuktighet med hög risk för bildande av fritt vatten. COT Oil Refinern torkar kontinuerligt ev fångat vatten i filtrer varför detta inte behöver bytas p g a vatten. COT Pump En lågflödespump som installeras då det är svårt att ta ut rätt flöde ur existerande hydraulsystem men också om det finns skäl att rundpumpa oljan då maskinen är overksam under längre perioder. COT Catch tank pump Vid installation av COT Catch tank placeras en pump i Catch tanken för att regelbundet tömma Catch tanken. Övriga förinstallerade komponenter Vakumpump vid luftutflödet. Installeras för att säkerställa ett jämn luftflöde på 5-10 l/m i COT Oil Refinern. Luftfilter. Installeras om inte tryckluft kan anslutas för luftinflödet.. Luftfiltret är på 2 mikron. Säkerhetsventil. Slår av systemet vid elavbrott. Konstantflödesventil. Säkerställer ett oljfflöde på 0,5 l/m. Extra komponenter som kan anslutas på kundbegäran: Indikator som löpande visar på alla föroreningar i oljan. 5

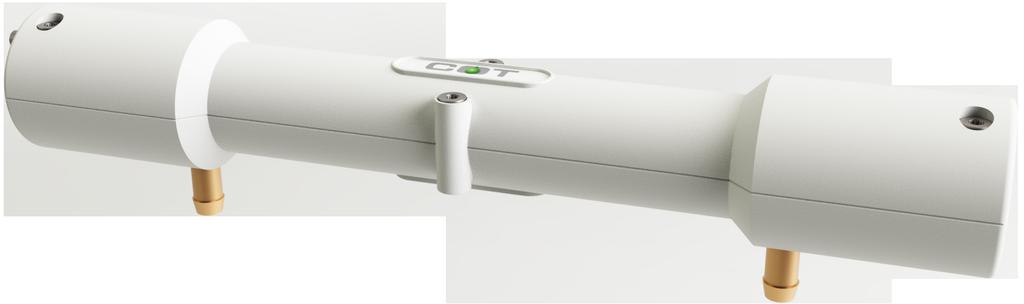

6 COT Förvärmare Funktion Förvärmaren ökar temperaturen på oljeinflödet med upp till 15 C. Detta krävs för att optimera funktionen av systemet om arbetstemperaturen på oljan understiger 50 C. Förvärmaren är termostatstyrd. Installation Förvärmaren installeras direct före COT Oil Refiner med så kort anslutning som möjligt. 6

7 Teknisk data Vikt 1.0 kg Storlek (mm) 320 x 48 Elektrisk anslutning 12 V-24 V DC/20 A or AC/5 A Energiförbrukning W Värmeelement PTC-stenar Värmekapacitet 15 C-59 F at 0.5 l/min Termostat Thermostat controlled. Safety breaker at 70 C/ 15 F Parametrar Genomsnittlig energikonsumtion Värmare 110/240 V Matningsspänning 228 V Heater 12/24 V Matningsspänning 12 V Start vid 20 C 4 A >15 A >15 A Ström vid 30 C in 12 A 6 A Ström vid 40 C in 0,5 A 11 A 6 A Δ t vid 30 C/86 F in 15 C 6 C 10 C Δ t vid 40 C/104 F in 15 C 16 C 19 C Effekt vid 40 C/104 F 125 W 132 W 144 W W/ C Heater 12/24 V Matningsspänning 24 V 7

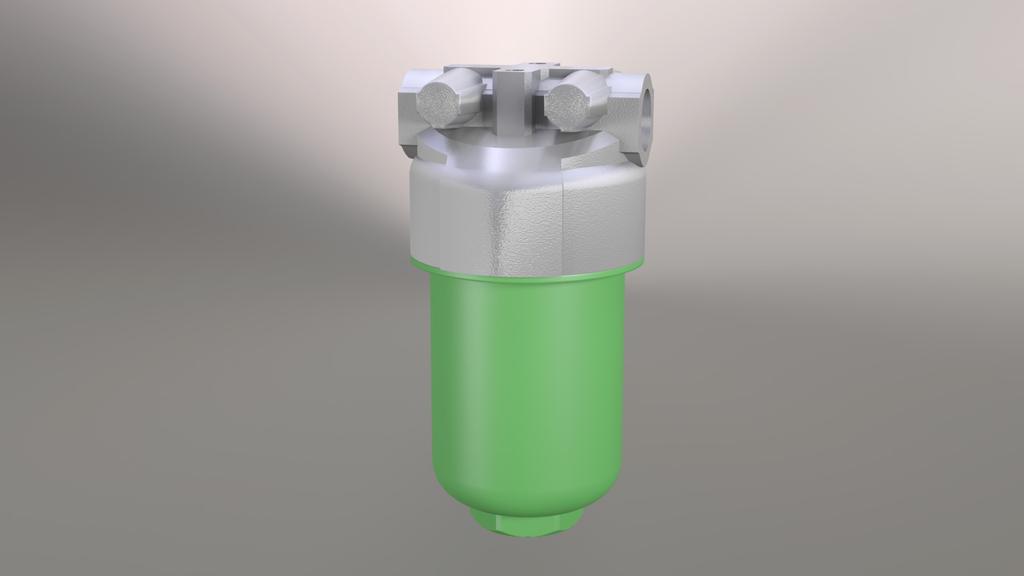

8 COT Partikelfilter - Standard Ett unikt filter med extraordinärt vattenabsorberande element OBS! Max 10 bars tryck Funktion COT Partikelfilter har två funktioner: (a) Att fånga temporärt inflöde av fritt vatten i hydraulsystemet. Även om/när fritt vatten samlas i filtret, eliminerar COT Oil Refinern ansamlat vatten varför inget filterbyte krävs vid ansamling av större kvantiteter vatten. (b) Verka som ett finfilter för partiklar ned till en storlek av 3 mikron. Rekommenderad installation (a) Kundkrav att installera även ett finpartikelfilter. (b) När maskinen/utrustningen är overksam över längre perioder vilken kan skapa hög vatteninträngning i oljan. (c) Då driftsmiljön leder till hög risk för extraordinär fukt/vattenförekomst i omgivningen. 8

9 Installation Partikelfiltret fästs vid sidan om skåpet för att underlätta tillsyn och byte av filterelement. Technical data Material Aluminium Alloy/Polyamide, GE Förstärkt Vikt 0.9 kg Storlek (mm) 178 x 95 Filtreringsgrad 3 mikron, β-value=200 according to (ISO Δp 2.5 bar) Smutshållningskapacitet 20 g (ISO-MTD to 2.5 bar) Vattenhållning 60 ml Filtermaterial Fiberglass combined with super absorbing hygroscopic material Anslutningar G ¾ Tryck Flöde Tryck 2.5 (+0.5/-0.2) bar 2 l/min Max 10 bar 9

10 COT Partikelfilter - HP Funktion Detta partikelfilter skiljer sig från Standardfiltret genom sin extra kapacitet att binda fritt vatten och antalet partiklar. Rekommenderad installation (a) Utrustningen är utsatt för extraordinär utmanande luftfuktighet där risken för temporär vatteninträngning bedöms som mycket stor. (b) Utrustningen verkar i en extraordinär dammig/smutsig miljö som i sig kräver extraordinär filterrening. 10

11 Installation Partikelfiltret fästs vid sidan om skåpet för att underlätta tillsyn och byte av filterelement. Teknisk data Material Aluminium Alloy/Stål Vikt 7 kg Storlek (mm) 305x170 Filtreringsgrad 3 mikron, β-value=200 according to (ISO Δp 2.5 bar) Smutshållningskapacitet 65 g (ISO-MTD to 2.5 bar) Vattenhållning 350 ml Filtermaterial Glasfiber kombinerat med superabsorberande hygroskopiskt material Anslutningar G ¾ Öppningstryck bypass Flöde Tryck 2.5 (+0.5/-0.2) bar 4 l/min Max 350 bar 11

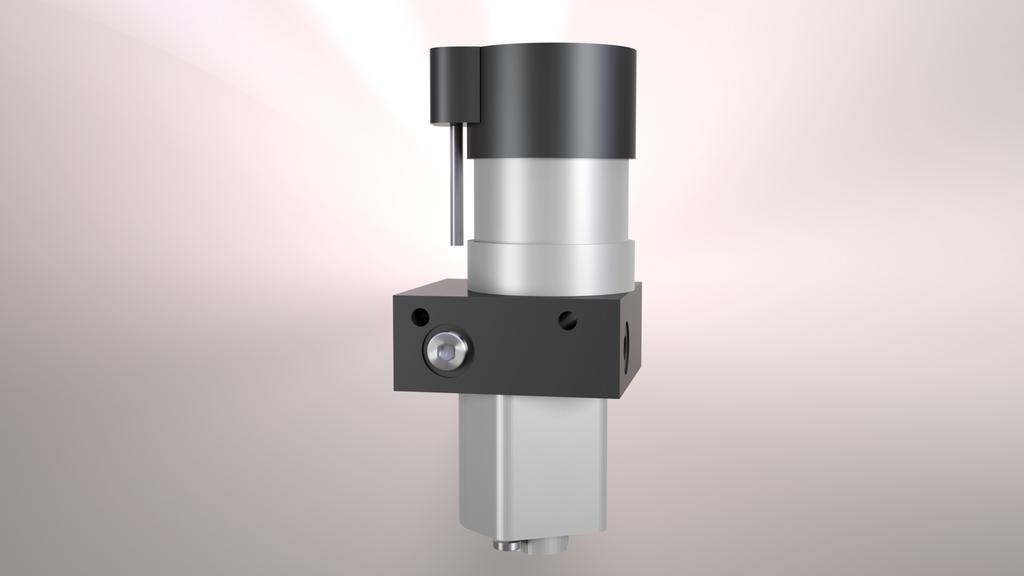

12 COT Pump Funktion Pumpens syfte är att upprätthålla cirkulationen när det finns behov att för att Oil Refinern arbetar även då utrustningen vilar eller då oljetrycket i systemet understiger 5 bar. Teknisk data Vikt 1.9 kg Storlek (mm) 180 x 85 x 85 El 24 V DC Elförbrukning Max 48 W/2 A 12

13 COT Catch tank Principen Principen äe att oljan passerar COT Oil Refiner och flödar ner i Catch tanken. Nivån i tanken kontrolleras av en nivågivare När oljan når en viss nivå så trycker en elektrisk pump ut oljan i Catch tanken i hydraulsystemet. Om pumpen p g a elavbrott ej skulle vara i funktion stänger en säkerhetsventil funktionen av Oil Refinern för att förhindra risken att olja flyter ut ur systemet. Catch tanken blir kundanpassad efter vald utrustning. Storlek Catch tank Rekommenderad storlek på Catch tanken är 1-4 liter. Fördelar med att installera COT Catch tank Inga ingrepp behöver ske i hydraultanken. Oljereturen från Catch tanken är ansluten direkt till utrustningens hydraulsystem. Flexibel installation där man på ett för utrustningen optimalt sätt kan installera Catch tanken. Kan även reducera luftinnehållet i oljan med vakumteknik. 13

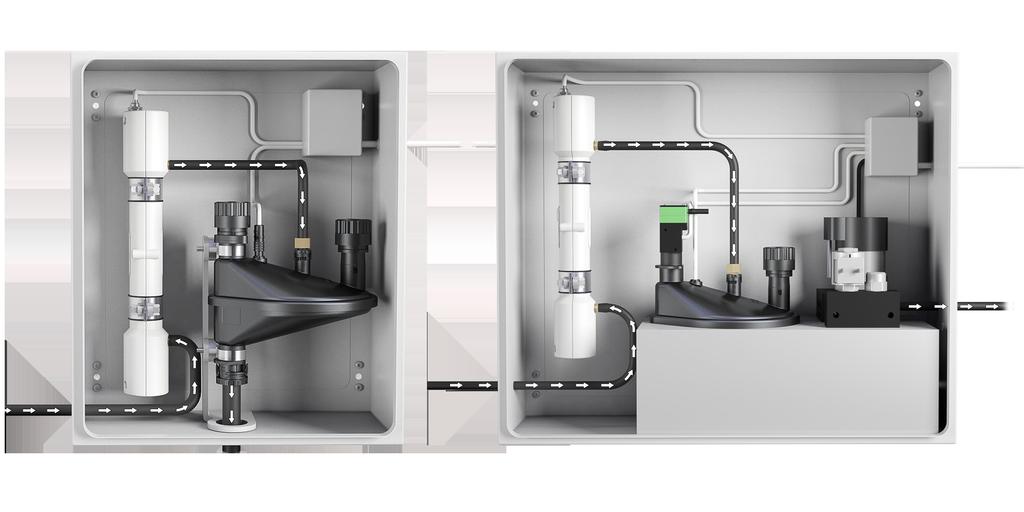

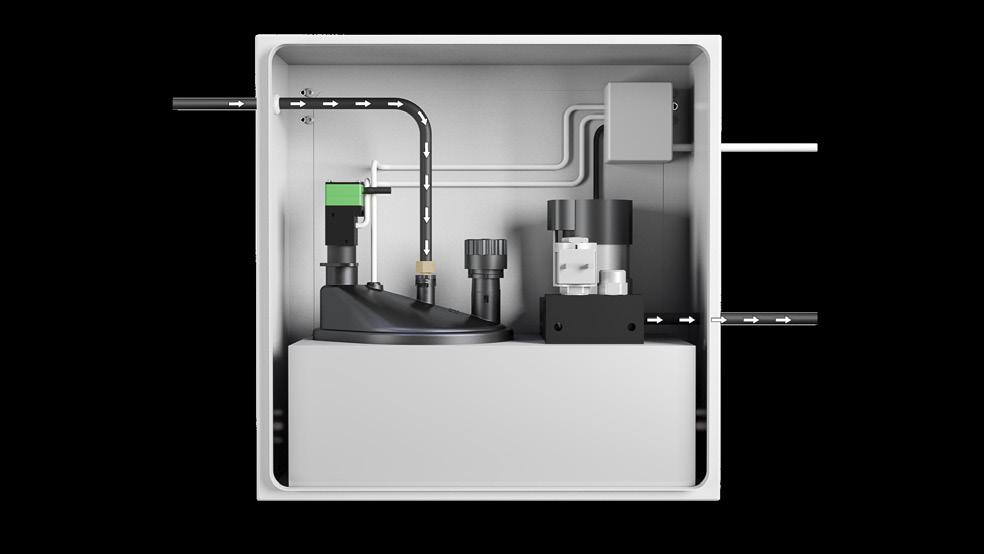

14 Olika uppsättningar av COT Oil Refiner System COT Oil Refiner - single Hydraulic tank installation COT Catch tank installation När? intrusiondenna installation rekommenderas då arbetstemperaturen på oljan är mellan C och risken för extraordinär vatteninträngning är begränsad. Teknisk data Elanslutning 12 V-24 V DC/10 A or AC/5 A Elförbrukning 100 W Storlek skåp (mm) H: 450 W: 260/360 D:230 Slangdimension internt ¼ Anslutningar externt BSP 3/8 14

15 COT Oil Refiner + COT Förvärmare Hydraulic tank installation COT Catch tank installation När? Denna installation rekommenderas när utrustningen arbetar med en oljetemperatur som understiger 50 C eller då utrustningen endast arbetar under kortare perioder under dagen.. Teknisk data Elanslutning 12 V-24 V DC/20 A or AC/10 A Elförbrukning 250 W Storlek skåp (mm) W: 360 H: 600 D:

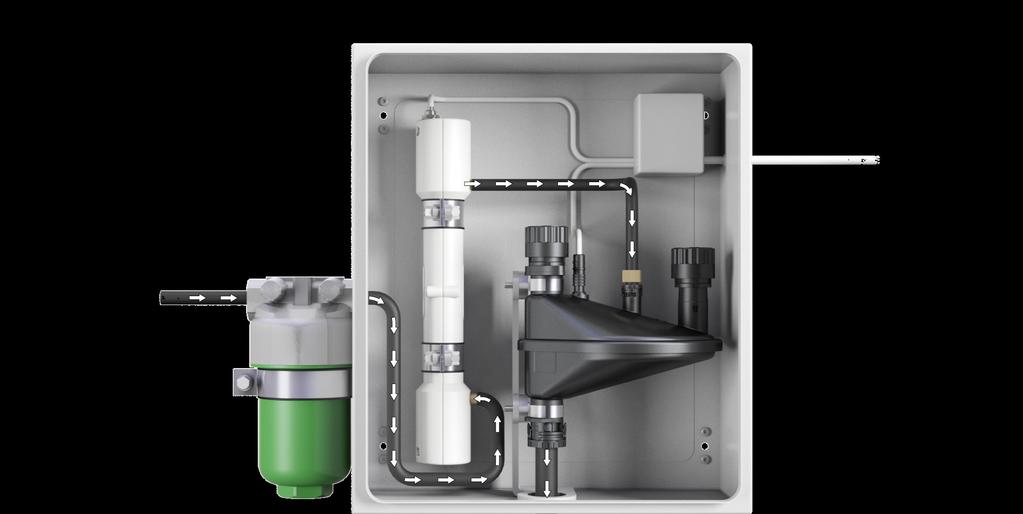

16 COT Oil Refiner + COT Förvärmare + COT Partikelfilter Denna installation rekommenderas för utrustning som arbetar med en arbetstemperatur på oljan som understiger 50 C och då det finns risk för temporärt större vatteninträngning eller då det finns önskemål om att installera partikelfilter för mindre partikelstorlek Teknisk data Elanslutning 12 V-24 V DC/20 A or AC/10 A Elförbrukning 250 W Storlek skåp (mm) W: 360 H: 450 D: 230 Slangdimension internt ¼ Anslutningar externt BSP 3/8 16

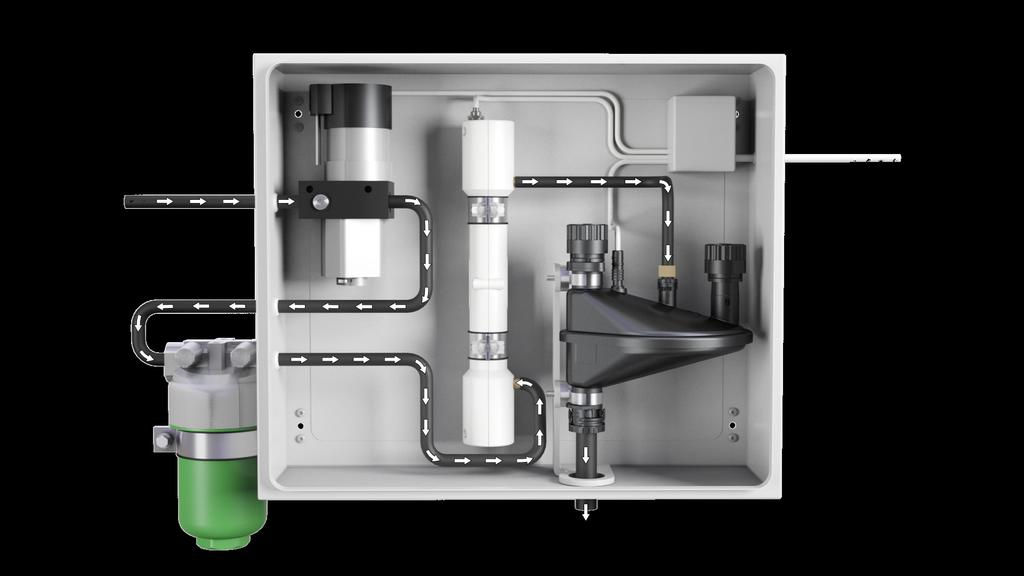

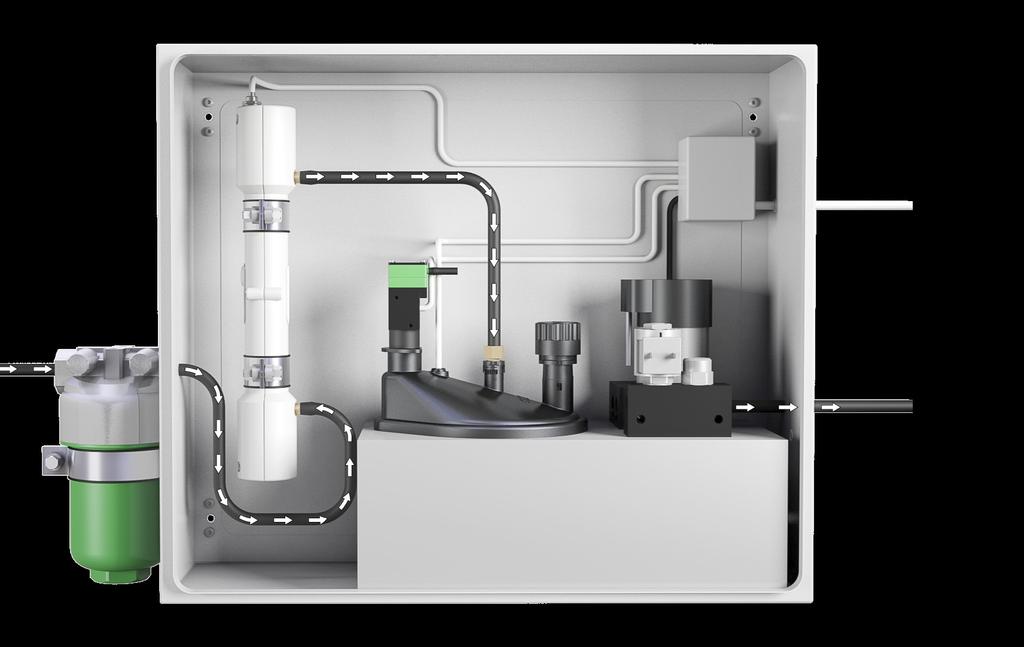

17 COT Oil Refiner + COT Förvärmare + COT Partikelfilter + COT Pump Denna installation rekommenderas vid kontinuerlig drift men då arbetstemperaturen på oljan understiger 50 C och då det finns risk för temporärt hög vatteninträngning eller då förbättrad partikelrening efterfrågas samt också då det finns behov av att rundpumpa oljan. Teknisk data Elanslutning 12V-24V DC / 10 A or AC /5 A Elförbrukning 300 W Storlek skåp (mm) W: 360 H: 450 D: 230 Slangdimension internt ¼ Anslutningar externt BSP 3/8 17

18 Installation av COT Oil Refiner System COT Oil Refiner System kan installeras i huvudsak på tre olika sätt: A. Monterad i skåp som placeras på lämplig plats i utrustningen B. Monteras direct med anslutning till hydraultanken C. Catch tank installation För att optimera funktionen av COT Oil Refiner : Oljetemperaturen skall ligga på en nivå som optimerar avdunstningen av vatten utan att oxidera oljan. För hydraulolja ligger denna temperatur i intervallet C. Luftflödet genom COT Oil Refiner skall ligga i intervallet 5-10 l/min. Detta regleras antingen genom vår vakumpump eller med anslutning av tryckluft. Oljeflödet genom Oil Refinern skall vara 0,5 l/min. Om samtliga dessa parametrar uppfylls kommer systemet att nå optimal funktion. 18

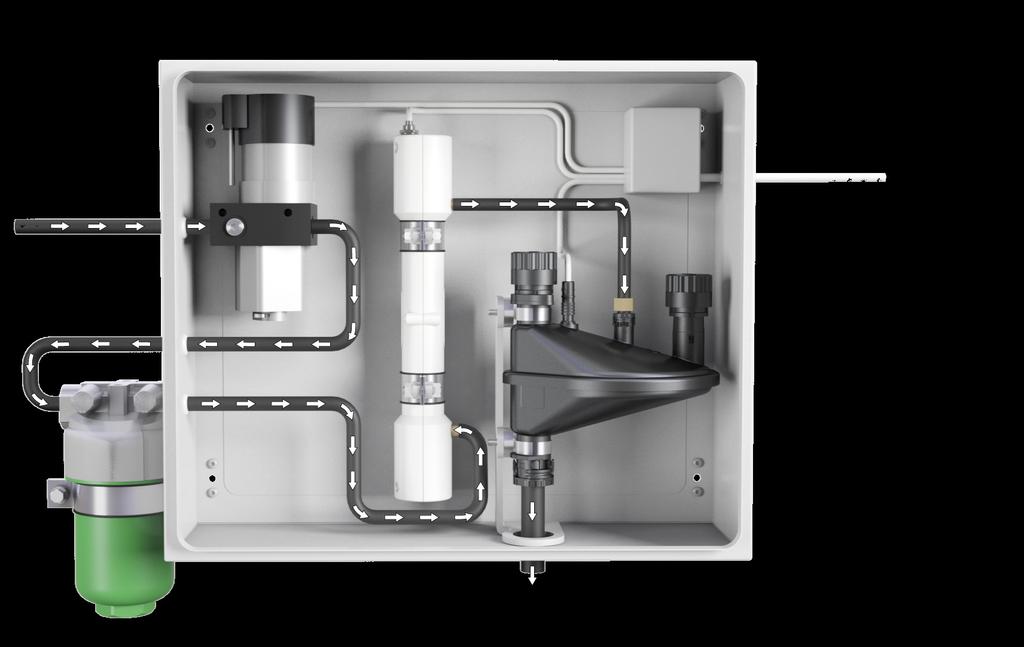

19 A. Monterad i skåp Hydraulic tank installation COT Catch tank installation När? För stationära installationer eller mobile installationer med utrymme för skåpinstallation då komponenter måste skyddas från yttre åverkan. Installation Enligt installationsmanual. All installation måste ske i horisontalläge. 19

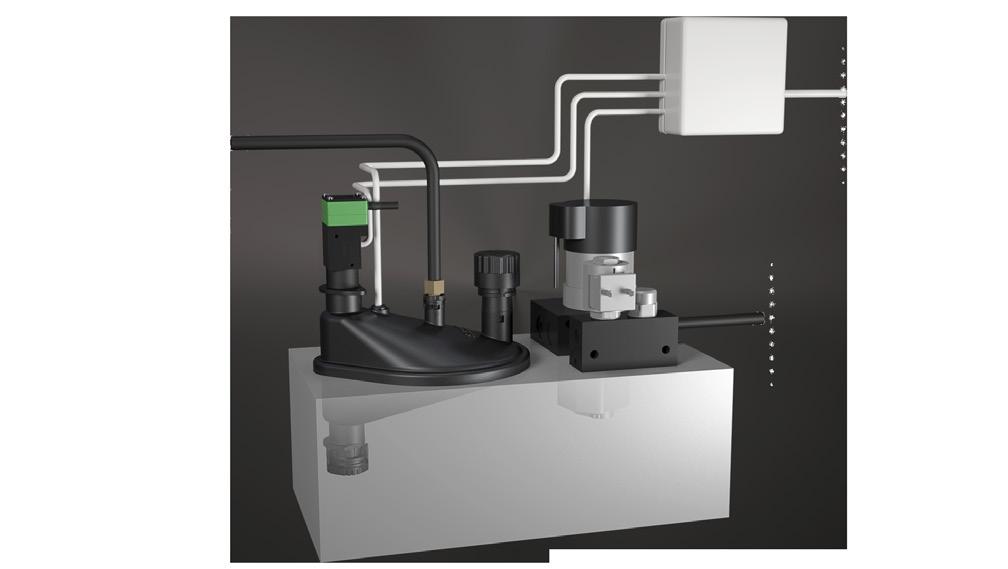

20 B. Direktmonterad i hydraultank När? Det kan finnas skäl att överväga fri installation utan skåp då utrymme saknas för skåpinstallation eller då man önskar okulär överblickbarhet över alla komponenter som ingår i COT Oil Refiner System. Att tänka på vid installation För att undvika risken med baksug i returslangen ska denna monteras så vertikalt som möjligt (max 30%). Vid tankinstallation är det också viktigt att tankens andningsfilter inte är/blir igensatt. 20

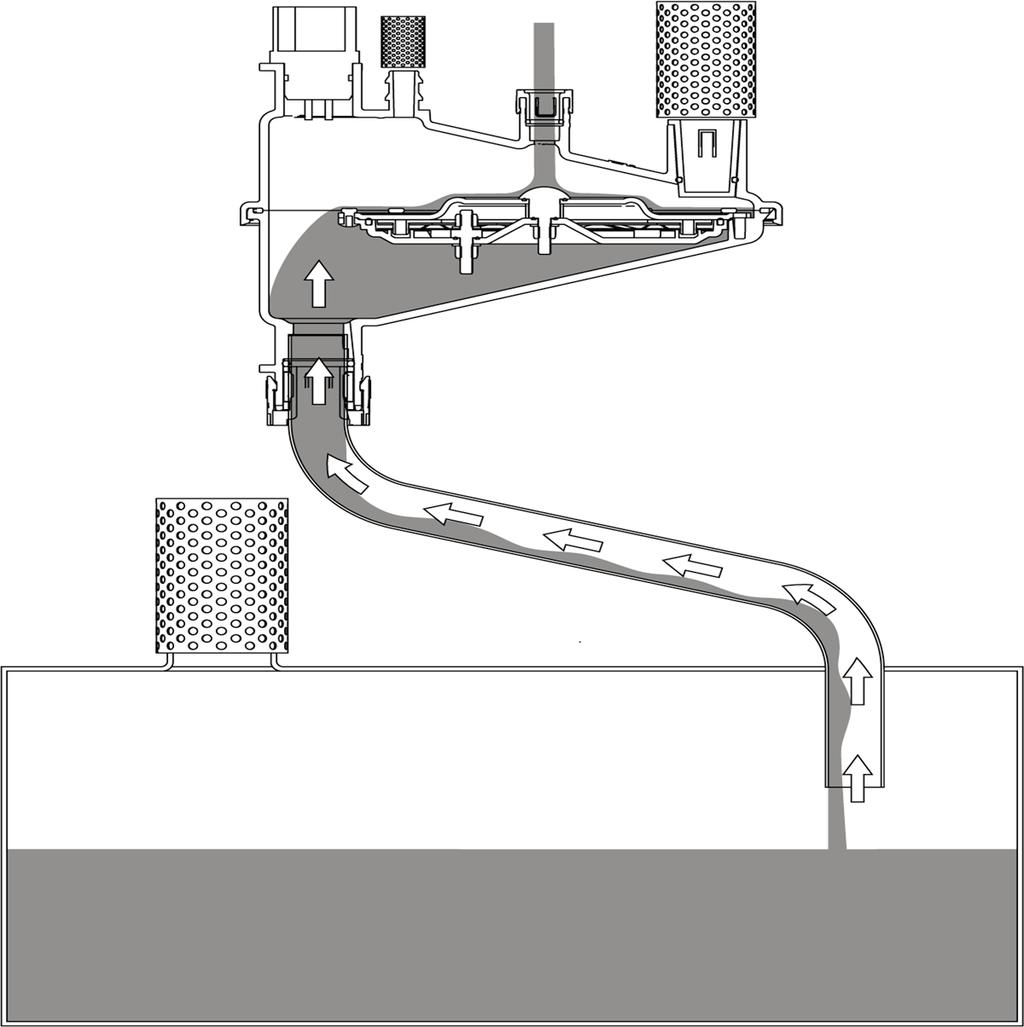

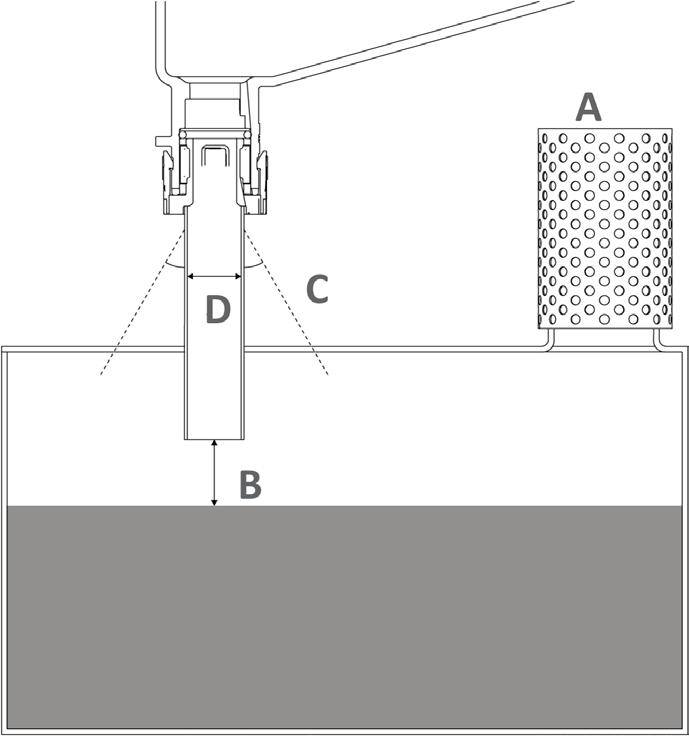

21 Om returslangen inte är vertikalt monterad (max 30%) samtidigt som andningsfiltret i hydraultanken är igensatt/underdimentionerat eller har en säkerhetsventil, finns det en risk för att oljan trycks uppåt i returledningen vid stora tryck. Vid installation A. Säkerställ att andningsfiltret (a) har full funktion (b) inte har någon säkerhetsventil inmonterad (c) inte är underdimensionerat B: Returslangen skall vara placerad ovanför oljenivån i tanken C: Returslangen inte lutar mer än 30% D: Innerdiametern på returslangen inte understiger 19 mm 21

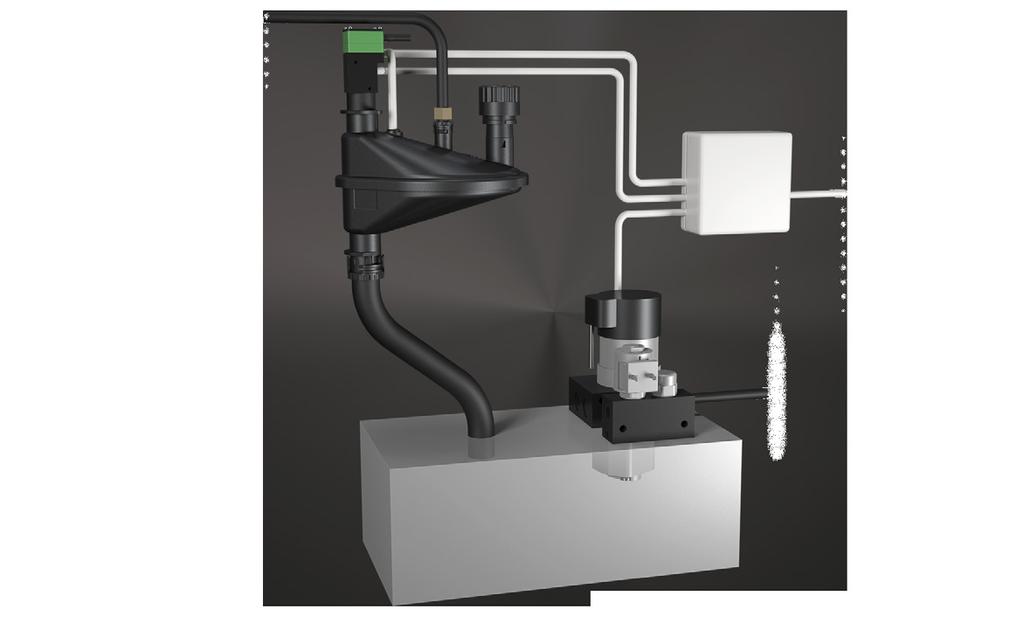

22 C. COT Catch tank installation När? COT Catch tank installation kan användas för alla typer av installationer: 1. Tillåter en kundanpassad och flexibel installation anpassad till utrustningens design och utrymme. 2. Skapar vakum inne i Refinern som reducerar luften i oljan och ökar förmågan av vattenseparation. 3. Inga ingrepp i hydraultanken. 4. Snabb och flexibel installation. Installation Catch tanken kan installeras på valfri plats under förutsättningen att den kan anslutas till hydraulsystemet. Vid installation av Catch tanken bör alltid eventuella behov av vibrationsdämpare övervägas vid fastsättningen av Oil Refinern. 22
