1 Ecophon Akusto kontorsskärmar och väggabsorbenter

2 Denna trycksak visar applikationer ur vårt sortiment. Specifikationerna avser att ge en generell vägledning till vilken produkt som är bäst lämpad för angivna önskemål. Tekniska data baseras på resultat erhållna under typiska testförutsättningar eller från lång erfarenhet under normala förhållanden. Angivna funktioner och egenskaper för produkter och system är endast giltiga under förutsättning att instruktioner, principskisser, installationsguider, skötselanvisningar samt andra angivna villkor och rekommendationer tagits i beaktande och följts. Vid avvikelser från detta, t ex genom byte av specifika komponenter eller produkter kan Ecophon inte ansvara för produkternas funktion, resultat och egenskaper. Alla beskrivningar, illustrationer och dimensionsangivelser i denna trycksak representerar generella upplysningar och utgör inte del av något kontrakt. Ecophon förbehåller sig rätten att förändra produkterna utan föregående information. För den senaste informationen, besök www. ecophon.se eller kontakta närmaste representant från Ecophon. Ecophon Group 2013 Ide och layout: Saint-Gobain Ecophon AB. Tryckare: Skånetryck AB. 2

3 Att efterlikna utomhusmiljön får oss att fungera och må bra Vår hörsel är utvecklad för att fungera bäst utomhus. Men de flesta av oss spenderar 80 till 90 % av vår tid inomhus Under mer än femtio år har Ecophons mission varit att öka medvetenheten om hur ljud påverkar oss och hur man kan skapa en bra ljudmiljö inomhus som efterliknar den naturliga utomhusmiljön. Våra innovativa ljudabsorptionssystem gör det möjligt att utforma rum med bra ljudkomfort att arbeta, lära och koppla av i. Alla Ecophons system är testade och akustiskt uppmätta för att garantera högsta kvalitet. För ögat, örat och själen Våra akustiksystem finns för alla typer av inomhusmiljöer. Även om örat är vårt huvudfokus så har vi som mål att även tillfredsställa ögat och sinnet. Därför erbjuder vi ett omfattande utbud av akustiktak, frihängande absorbenter, väggabsorbenter och skärmar vilket gör det möjligt att skräddarsy den önskade ljudmiljön. Vi tar ansvar för miljön Allt vi gör handlar om människor. Det är därför naturligt att vi arbetar för att begränsa vår påverkan på miljön. Glasullen i våra system består till mer än 70 % av återvunnet glas. Våra absorbenter har låg vikt vilket innebär lägre utsläpp vid transport. Vi använder förnyelsebar energi i våra lokaler och tillsätter inte några skadliga ämnen till våra vattenbaserade färger. Vi återvinner produktionsspill för att tillverka pellets som används för dränering på deponistationer. Ecophon a sound effect on people. Akusto Screen A; Akusto Wall C 3

4 Ecophon Akusto kontorsskärmar och väggabsorbenter För att skapa rum med bra ljudkomfort kan man behöva minska ljudutbredningen, sänka ljudnivån eller öka taluppfattbarheten. Detta är en anledning till att Ecophon utvecklat Akusto-familjen, dvs. väggabsorbenter och skärmar som ett effektivt komplement till våra akustiktak. 4

5 Akusto Screen A; Akusto Wall C Som första steg för att skapa en bra ljudmiljö rekommenderar vi alltid ett effektivt akustiktak. Men Ibland är det dock inte möjligt att ha ett heltäckande akustiktak från vägg till vägg. Istället kan man använda frihängande ljudabsorbenter. Men det är inte säkert att ett akustiktak är tillräckligt för att uppnå den önskade ljudkomforten. Då kan man komplettera med väggabsorbenter och ljudabsorberande skärmar. Det är här Akusto kommer in i bilden. När du kombinerar ett akustiktak med Akusto Wall väggabsorbenter eller Akusto Screen skärmar förhindrar du både ljudutbredningen samt sänker ljudnivån t ex i ett öppet kontor. Perfekt för TABS TABS (Termiskt aktiva bjälklagssystem) är en miljövänlig byggteknik för att spara energi där betongkonstruktionen används för kylning eller uppvärmning av byggnaden. I TABS-byggnader är akustiktak vägg-till-vägg inte möjligt då det skulle förhindra en effektiv temperaturreglering via takytan. Genom att använda frihängande ljudabsorbenter på cirka 60 % av takytan kan man få en relativt bra ljudabsorption. Men för att skapa en riktigt bra ljudmiljö måste man komplettera med mer absorptionsmängd i rummet där Akusto Wall och Akusto Screen är lösningen. Spännande designmöjligheter Du kan välja mellan ett stort antal kulörer, mönster, ytskikt och profiler. Den enkla installationen gör Akusto till ett perfekt val vid renoveringar eller kompletteringar. Akusto med sina visuella designmöjligheter blir en del av inredningen. En god miljö inne och ute Precis som alla andra Ecophon-system så är Akusto certifierat av flera miljömärkningar. Här är några av dem: NORDIC ECOLABEL

6 Bra ljudmiljöer med Ecophons lösningar Det första man bör tänka på när man ska skapa ett rum med god akustik är att ta hänsyn till människorna i rummet, aktiviteten samt design och form av rummet. Öppna kontor I öppna planlösningar är den akustiska utmaningen att förhindra ljudutbredningen så att människor inte stör varandra på avstånd, samtidigt som vi skall stödja kommunikation mellan människor. Genom att installera nedpendlade akustiktak med högt AC värde ( 200), väggabsorbenter och ljudabsorberande skärmar kan man Undervisningslokaler För att lära sig något måste man höra vad läraren säger samt kunna koncentrera sig och tänka på samma gång. Om all energi går åt för att anstränga sig för att höra vad läraren säger påverkas minnet negativt. Därför är en bra ljudmiljö i undervisningslokaler viktigt. Ett nedpendlat akustiktak med lågfrekvensabsorbenter bör kompletteras med väggabsorbenter på 20 % av motsvarande golvyta för att få en bra akustisk miljö. Moderna undervisningsmetoder använder en kombination av traditionell katederundervisning och grupparbete. Akustiskt sett är detta en utmaning. Genom att installera väggabsorbenter på två motstående väggar kan man förbättra taluppfattbarheten. 6 korta ljudutbredningen. Väggabsorbenter bidrar även till att förhindra horisontella ljudreflexer mellan parallella hårda ytor s.k. fladdereko. Vinsten av en bra ljudmiljö i öppna kontor är en behagligare arbetsmiljö med färre störningar, ökad koncentration, mindre stress och därmed ökad effektivitet.

7 Vårdlokaler För att läka måste man vila och sova, ljud kan störa sömnen samt skapa stress som stör läkningsprocessen. I vårdbyggnader finns ett behov av att skapa en lugn och trygg miljö som bidrar till patienternas återhämtning. Vidare är en lugn ljudmiljö viktig för personalen för att stödja kommunikationen samt minska stressen. För att skapa en bra ljudmiljö rekommenderar vi att man installerar nedpendlade akustiktak och väggabsorbenter i vårdrum, korridorer och receptioner. I de utrymmen där det finns specifika hygienkrav har Ecophon utvecklat ytskikt som klarar de krav som ställs på byggnaden. Idrottshallar Idrottshallar har hårda ytor och ljudnivån kan bli mycket hög. Här är väggabsorbenter ett bra komplement till akustiktaket. För att nå bästa lösning bör väggabsorbenterna placeras på två intilliggande väggar och täcka så stor del av väggytan som möjligt. Väggabsorbenternas ytskikt måste vara slagtåligt och vi rekommenderar att väggabsorbenterna placeras två meter över golvnivå. 7

8 Akusto Screen A; Akusto Wall C Akusto Wall C Akusto Wall A Akusto Wall C 8

9 Akusto Wall C Akusto Wall A Akusto Screen A; Akusto Wall C 9

10 Kulörer och ytskikt erbjuder oändliga designmöjligheter Behöver du en slagtålig robust lösning? Eller är du ute efter en vacker yta som del av inredningen? Med Akusto får du båda möjligheterna Texona Om du vill skapa uttrycksfulla vägglösningar med en stor variation av kulörer är Texona ett bra val. Ytan består av en slät glasfiberväv och finns i 16 olika kulörer. Varje kulör är noga utvald i samarbete med inredningsdesigners, arkitekter och textildesigners. Sea Salt S 0500-N Nutmeg S 7010-Y30R Chilli S 2070-R Garlic S 2502-Y Blueberry S 7020-R80B Tangerine S 2060-Y50R Oyster S 4005-Y20R Menthol S 4040-B30G Rhubarb S 5030-R20B Ginger S 2005-Y30R Mustard S 2050-Y Mulberry S 7020-R50B Pepper S 6502-Y Wasabi S 4020-G70Y Lavender S 2030-R70B Liquorice S 9000-N Super G Super G är utformad för lokaler där man behöver en slagtålig lösning. Kombinationen av en slagtålig glasfiberyta och glasullskärna med hög densitet gör Super G idealisk för väggabsorbenter i idrottshallar och förskolor. White 085 NCS S 1002-Y Grey 984 NCS S 3502-G Green 583 NCS S 4040-G40Y 10

11 Akutex FT Akutex FT är en slät, matt yta som finns i nio kulörer för både tak- och väggabsorbenter. Volcanic Dust S 2002-Y Silent Sand S 2005-Y30R Silver Shadow S 4502-Y Misty Rose S 1010-Y60R Pure Olive S 2010-Y Soft Slate S 7000-N Pale Garden S 1005-G10Y Vanilla Dream S 1505-Y White Frost S 0500-N Muralis Muralis är ett ytskikt bestående av ett antal kollektioner med olika mönster som kan användas för att skapa spännande vägglösningar. Muralis Designer Collection är utformad av fem unga designers vilket resulterat i fem olika mönster och uttryck skräddarsydda för Ecophon Akusto Wall. Sedan finns Muralis Classic Collection i femton olika mönster med inspiration från 1700-talet till 1970-talets livliga mönster i grönt och orange. Designer Collection Fantasia Susanna Sivonen Julius Kicki Edgren Nyborg S-Chair-Trio Céline Cavallin Glory Louise Videlyck Old School Maria Westerberg Classic Collection Apples and leaves Green tartan Poppies field Colour hands Greenboard chemistry Quilted leather Colourful reliefs Leopard fur Sky flowers Denim patchwork Persian medallion Sticky notes Favourite things Pink tracery Subway map 11

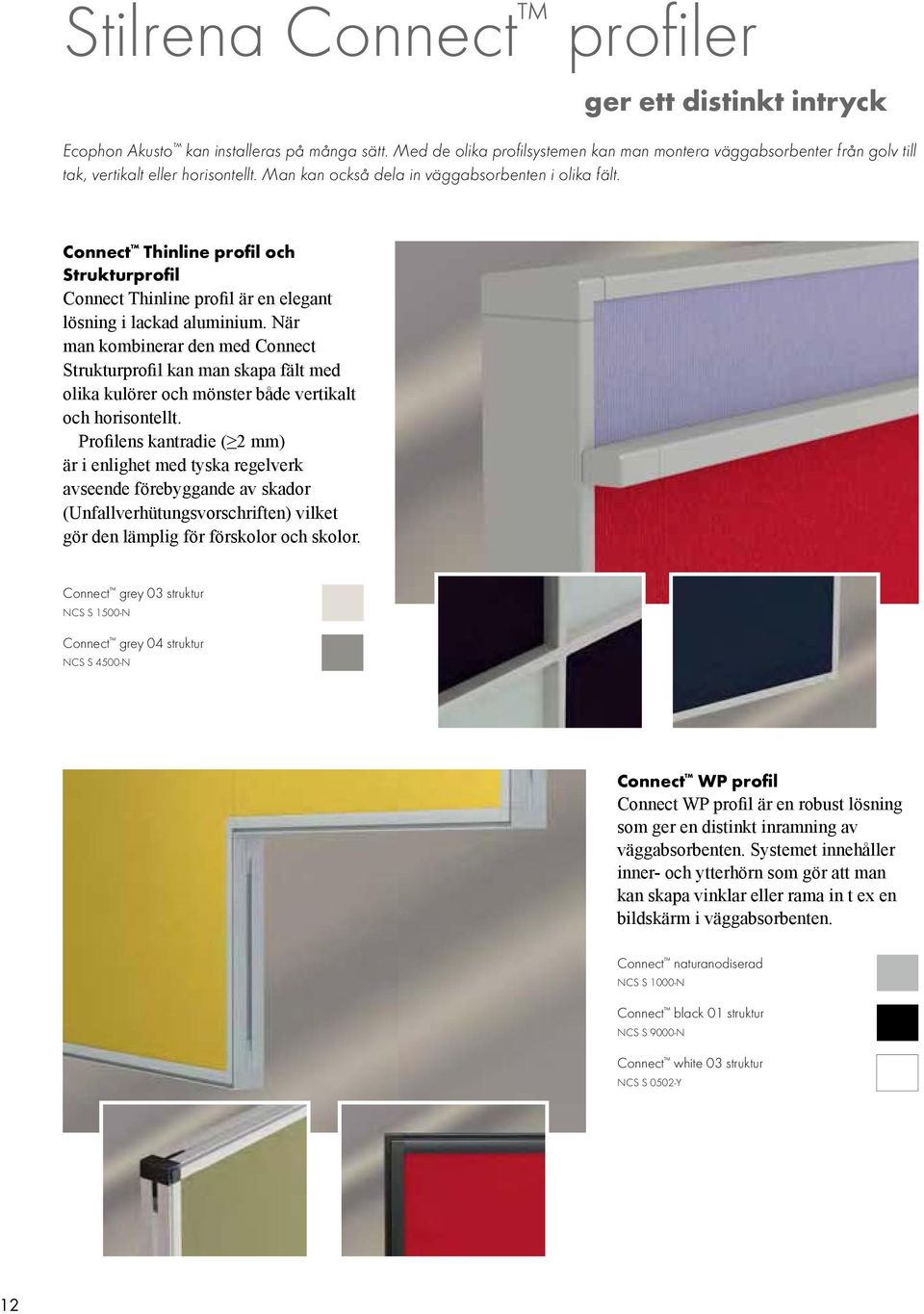

12 Stilrena Connect profiler ger ett distinkt intryck Ecophon Akusto kan installeras på många sätt. Med de olika profilsystemen kan man montera väggabsorbenter från golv till tak, vertikalt eller horisontellt. Man kan också dela in väggabsorbenten i olika fält. Connect Thinline profil och Strukturprofil Connect Thinline profil är en elegant lösning i lackad aluminium. När man kombinerar den med Connect Strukturprofil kan man skapa fält med olika kulörer och mönster både vertikalt och horisontellt. Profilens kantradie ( 2 mm) är i enlighet med tyska regelverk avseende förebyggande av skador (Unfallverhütungsvorschriften) vilket gör den lämplig för förskolor och skolor. Connect grey 03 struktur NCS S 1500-N Connect grey 04 struktur NCS S 4500-N Connect WP profil Connect WP profil är en robust lösning som ger en distinkt inramning av väggabsorbenten. Systemet innehåller inner- och ytterhörn som gör att man kan skapa vinklar eller rama in t ex en bildskärm i väggabsorbenten. Connect naturanodiserad NCS S 1000-N Connect black 01 struktur NCS S 9000-N Connect white 03 struktur NCS S 0502-Y 12

13 Connect Avslutningslist Connect Avslutningslist är en enkel och funktionell lösning för inramning av Akusto Wall. I kombination med Connect T24 Huvudprofil eller Connect Hattprofil i vilken man kan integrera skenor och konsoler för bokhyllor. Skenor och konsoler för bokhyllor ingår dock inte i Ecophons sortiment. Connect white 01 NCS S 0500-N Ecophon Akusto Screen A Den eleganta ramen hos Akusto Screen A är tillverkad i anodiserad aluminium. När man placerar två eller flera skärmar vid sidan om varandra använder man en enkel koppling mellan skärmarna. Som tillval finns en glasskiva som placeras på toppen av skärmen, vilket ytterligare förbättrar funktionen. Connect naturanodiserad NCS S 1000-N 13

14 Hitta din egen lösning genom att upptäcka möjligheterna med Akusto Så här långt har du kunnat läsa om fördelarna med Akusto och det breda utbudet av ytskikt, kulörer, mönster och profiler. Nu är det bara att välja och kombinera. Nedan finns en tabell som ger dig en överblick över olika valmöjligheter. Vi ber dig notera att Akusto Wall finns i två olika utförande, kant A och kant C. På Akusto Wall A är kanterna skurna och måste täckas av en profil. På Akusto Wall C behövs ingen täckprofil eftersom ytskiktet är vikt runt kanten vilket innebär ett diskret möte i skarven mellan absorbentskivorna. Akusto Wall A finns i bredd 1200 mm och Akusto C i bredd 600 mm. Akusto Screen finns med bredderna 1200 mm och 1800 mm vilket underlättar möbleringen. Höjden inklusive den 400 mm höga glasskivan är 1820 mm. Använd din kreativitet och kombinera kulörer, mönster och profiler. Möjliga kombinationer med Akusto Ytskikt/Profil Akusto Wall A Akusto Wall C Akusto Screen A Texona Muralis * Akutex FT Super G** White/Grey White/Grey/Green Thinline profil WP profil Avslutningsprofil Glasskiva * Muralis absorbenten är 600x2400. ** Vi rekommenderar WP-profil för Akusto Wall/Super G. 14

15 Bild, inspiration? Hitta din favoritkombination Vårt webverktyg ger dig möjlighet att experimentera med olika kombinationer av Akusto Wall system. Testa olika ytskikt, kulörer, mönster och profiler. Se mer på vår hemsida, Akusto Screen A; Akusto Wall C 15

16 Ecophon Akusto Wall A Används som vertikal absorbent tillsammans med, eller eventuellt istället för, akustiktak för att skapa goda akustiska egenskaper i ett rum, speciellt i större lokaler. Ecophon Akusto Wall A har ett synligt bärverk. Systemet består av Ecophon Akusto Wall A absorbenter och Ecophon Connect bärverk med en ungefärlig vikt på 4kg/ m². Absorbenterna har en kärna av glasull baserad på 3RD Technology. Den exponerade ytan har en glasfiberväv (Texona) eller en slagtålig glasfiberväv (Super G) men finns också tillgänglig med ett målat Akutex FT ytskikt. Baksidan är belagd med en glasfilt. Kanterna är obehandlade. För bästa prestanda och kvalitet, använd Ecophon Connect bärverkssystem och tillbehör. Bärverket är tillverkat av galvaniserat stål (Connect Avslutningslist) alternativt aluminium (Connect Thinline). Akusto Wall A Akusto Wall A system med Connect Avslutningslist och Connect Hattprofil SYSTEMÖVERSIKT Akusto Wall A system med Connect Avslutningslist och Connect T24 Huvudprofil Akusto Wall system med Connect Thinlineprofiler Format c, mm 2700 x 1200 T24 Thinline Profil Tjocklek 40 Principskiss M194, M304 TEKNISKA EGENSKAPER AKUSTIK Ljudabsorption: Provningsresultat enligt EN ISO 354 Klassificering enligt SS-EN ISO 11654, värde för NRC och SAA enligt ASTM C 423. αp Praktisk ljudabsorptionsfaktor Ecophon Akusto Wall A/Texona / tkh 40 mm Ecophon Akusto Wall A/Super G / tkh 40 mm Ecophon Akusto Wall A/Akutex FT / tkh 40 mm tkh = total konstruktionshöjd Frekvens Hz Produkt Akutex Super G Texona FT tkh (mm) Absorptionsklass A A A αw 0,95 0,90 0,95 Ljudisolering: Ej tillämplig Avskildhet (Speech Privacy): Articulation Class AC=230 enligt ASTM E 1376 och E TILLGÄNGLIGHET Systemet är inte demonterbart förutom på utvalda principskisser. Se materialspecifikation för mer information. RENGÖRBARHET Systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka (Super G och Akutex FT-ytskikt). Dammtorkning och dammsugning en gång per vecka (Texona-ytskikt). LJUSEFFEKTIVITET Akusto Wall med vit kulör har hög ljusreflektion. För ljusreflektion och närmaste NCS-färgprov på samtliga kulörer: Se Ecophon kulörer och ytskikt. kg KLIMATPÅVERKAN Absorbenterna klarar en permanent relativ luftfuktighet upp till 95% vid 30 C (Super G och Akutex FT-ytskikt) resp. 75% vid 30 C (Texona-ytskikt) utan att formförändras (EN 13964). Termisk isolering, Rp=1,0 m² C/W. Eftersom en väggabsorbent monterad på en yttervägg fungerar som en tilläggsisolering, bör fuktspärrens placering utredas. INOMHUSMILJÖ Certifierad enligt Indeklima-mærkning och rekommenderas av Astma och Allergiförbundet. MILJÖPÅVERKAN Kärna av glasull baserad på 3RD Technology. Svanenmärkt. Helt återvinningsbar. BRANDSÄKERHET Ljudabsorbenternas kärna är testad och klassificerad som ej brännbar enligt EN ISO Materialklasser Land Standard Klass Europa EN A2-s1,d0 MEKANISKA EGENSKAPER Texona ytskiktet har måttlig slagtålighet. Super G är en extra stark glasfiberväv med hög slagtålighet. M194 med Super G ytskikt är testad enligt EN annex D och DIN del 3 och uppfyller kraven för klass 1A. Observera: Där absorbenterna riskerar att utsättas för frekventa slag och stötar, t.ex. bakom målburar, är det nödvändigt att komplettera med ytterligare skydd med t.ex. nät eller träribbor. Ingen ytterligare belastning är tillåten. MONTERING Monteras enligt Principskisser, Installationsguider och Drawing Aid. För information om minsta totala konstruktionshöjd se Materialspecifikation. Systemet bör inte placeras bakom mål eller liknande områden där de ofta kommer att drabbas av hårda boll skott. I sådana fall rekommenderas ett skyddande nät, framför systemet. 16

17 M304 PRINCIPSKISS (M304) FÖR ECOPHON AKUSTO WALL A MED CONNECT THINLINE-PROFILER MATERIALSPECIFIKATION (EXKL. SPILL) Format c, mm 2700x Ecophon Akusto Wall A 0,31/m² 2 Connect Thinline-profil efter behov 3 Connect Thinline-hörn efter behov 4 Alt. 1: Montageskruv (Välj typ av skruv beroende på väggmaterial) efter behov 5 Alt. 1: Connect Fästbleck, c400 efter behov 6 Alt. 2: Montageskruv, c200 (Välj typ av skruv beroende på väggmaterial) efter behov Δ Min total konstruktionshöjd: 49 mm Alt. 1: Max format 1,45 m2. Storlek, mm Max nyttolaster (N) Min belastningskapacitet (N) 2700x Se Materialspecifikation Detalj av absorbent med Thinline-profil Nyttolast/Belastningskapacitet 17

18 M194 PRINCIPSKISS (M194) FÖR ECOPHON AKUSTO WALL A MATERIALSPECIFIKATION (EXKL. SPILL) Format c, mm 2700x Ecophon Akusto Wall A 0,31/m² 2 Connect Avslutningslist, L=2700 (infästning max c300), kompletteras med Connect Fästbleck vid varje infästningspunkt om absorbenten inte står på golvet. efter behov 3 Connect Fästbleck vid varje infästningspunkt om absorbenten inte står på golvet efter behov 4 Connect Avslutningslist, L=2700 mm, monteras med Connect Fästbleck, c400 efter behov 5 Alt.: Connect Fästbleck, c400 efter behov 6 Innerhörn: Connect Avslutningslist, L=2700 mm, infästning c400 efter behov 7 Alt.2 Connect T24 Huvudprofil, L=3700 mm (Montering: Hålls på plats med hjälp av Avslutningslisterna) efter behov 8 Alt.1 Connect Hattprofil, L=2700 mm (Montering: Hålls på plats med hjälp av Avslutningslisterna) efter behov 9 Ytterhörn: Connect Avslutningslist, L=2700 mm, infästning c400 efter behov 10 Ram: Connect Avslutningslist, L=2700 mm, infästning c300, kan kompletteras med Connect Fästbleck för extra stöd efter behov 11 Connect Fästbleck, komplettering i listen för extra stöd efter behov Δ Min total konstruktionshöjd: 44 mm Storlek, mm Max nyttolaster (N) Min belastningskapacitet (N) 2700x Se Materialspecifikation Detalj av installation Kapade avslutningslister för ett innerhörn Nyttolast/Belastningskapacitet 18

19 Akusto Wall C 19

20 Ecophon Akusto Wall C Används som vertikal absorbent tillsammans med, eller eventuellt istället för, akustiktak för att skapa goda akustiska egenskaper i rummet, speciellt större lokaler. Ecophon Akusto Wall C har dolt bärverk och de fasade kanterna skapar ett diskret spår mellan plattorna. Systemet erbjuder omfattande designmöjligheter. Systemet består av Ecophon Akusto Wall C absorbenter och Ecophon Connect bärverk med en ungefärlig vikt på 5kg/m². Absorbenterna har en kärna av glasull baserad på 3RD Technology. Den exponerade ytan har en glasfiberväv (Texona, enfärgade kulörer eller Muralis, tryckta mönster) eller en slagtålig glasfiberväv (Super G) men finns även tillgänglig med ett målat Akutex FT ytskikt. Baksidan är belagd med glasfiberfilt. Kanterna är målade och ytskiktet på den exponerade ytan går delvis ner och täcker kanten på långsidorna. Akusto Wall C med Texona, Akutex FT och Super G ytskikt är tillgängliga i storlek 2700x600x40mm. Akusto Wall C med Muralis ytskikt är i storlek 2400x600x40mm. För bästa prestanda och kvalitet, använd Ecophon Connect bärverkssystem och tillbehör som ger mängder av designmöjligheter. Bärverket är tillverkat av strängsprutad aluminium. TEKNISKA EGENSKAPER AKUSTIK Ljudabsorption: Provningsresultat enligt EN ISO 354 Klassificering enligt SS-EN ISO 11654, värde för NRC och SAA enligt ASTM C 423. α p Praktisk ljudabsorptionsfaktor Frekvens Hz ---Ecophon Akusto Wall C/Texona /tkh 40 mm Ecophon Akusto Wall C/Super G /tkh 40 mm Ecophon Akusto Wall C/Akutex FT /tkh 40 mm Ecophon Akusto Wall C/Muralis /tkh 50 mm tkh = total konstruktionshöjd Akusto Wall C Akusto Wall C system med Connect WP Profil och WP Ytterhörn SYSTEMÖVERSIKT Sektion av Akusto Wall C system Akusto Wall system med Connect Thinlineprofiler Format c, mm x x 600* 600** Thinline Profil WP Profil Tjocklek Principskiss M195, M196, M303 * Muralis ** Akutex FT, Texona, Super G LJUSEFFEKTIVITET Akusto Wall med vit kulör har hög ljusreflektion. För ljusreflektion och närmaste NCS-färgprov på samtliga kulörer: Se Ecophon kulörer och ytskikt. KLIMATPÅVERKAN Absorbenterna klarar en permanent relativ luftfuktighet upp till 95% vid 30 C (Super G och Akutex FT-ytskikt) resp. 75% vid 30 C (Texona- och Muralis-ytskikt) utan att formförändras (EN 13964). Termisk isolering, Rp=1,0 m² C/W. Eftersom en väggabsorbent monterad på en yttervägg fungerar som en tilläggsisolering, bör fuktspärrens placering utredas. INOMHUSMILJÖ Certifierad enligt Indeklima-mærkning och rekommenderas av Astma och Allergiförbundet. M195, M196, M235, M303 MILJÖPÅVERKAN Kärna av glasull baserad på 3RD Technology. Svanenmärkt. Helt återvinningsbar. BRANDSÄKERHET Ljudabsorbenternas kärna är testad och klassificerad som ej brännbar enligt EN ISO Produkt Akutex Super G Texona Muralis FT tkh (mm) Absorptionsklass A A A A αw 1,00 1,00 1,00 0,95 Ljudisolering: Ej tillämplig Avskildhet (Speech Privacy): Articulation Class AC=240 enligt ASTM E 1376 och E TILLGÄNGLIGHET Systemet är inte demonterbart förutom på utvalda principskisser. Se materialspecifikation för mer information. RENGÖRBARHET Systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka (Super G och Akutex FT-ytskikt). Dammtorkning och dammsugning en gång per vecka (Texona- och Muralis-ytskikt). kg Materialklasser Land Standard Klass Europa EN A2-s1,d0 MEKANISKA EGENSKAPER Texona och Muralis ytskikten har måttlig slagtålighet. M195 och M196 med Super G ytskikt är testade enligt EN annex D och DIN del 3 och uppfyller kraven för klass 1A. Observera: Där absorbenterna riskerar att utsättas för frekventa slag och stötar, t.ex. bakom målburar, är det nödvändigt att komplettera med ytterligare skydd med t.ex. nät eller träribbor. Ingen ytterligare belastning är tillåten. MONTERING Monteras enligt Principskisser, Installationsguider och Drawing Aid. För information om minsta totala konstruktionshöjd se Materialspecifikation. Systemet bör inte placeras bakom mål eller liknande områden där de ofta kommer att drabbas av hårda boll skott. I sådana fall rekommenderas ett skyddande nät, framför systemet. 20

21 M195 PRINCIPSKISS (M195) FÖR ECOPHON AKUSTO WALL C, VERTIKALT MONTAGE MATERIALSPECIFIKATION (EXKL. SPILL) Format c, mm 2400x x600 1 Akusto Wall C 0,69/m² 0,62/m² 2 Connect WP Profil, L=2687 mm, infästning (alt. med Connect Fästbleck) c400, med Connect WP Distansprofil, L=2400 mm efter behov efter behov 3 Alt.: Connect Fästbleck, c400 efter behov efter behov 4 Connect WP Distansprofil, L=2400 mm efter behov efter behov 5 Connect WP Profil, L=2687 mm, infästning max c400 efter behov efter behov 6 Väggytterhörn: Connect WP Profil, L=2687 mm, infästning max c400 efter behov efter behov 7 Vägginnerhörn: Kapad platta och Connect WP Profil, L=2687 mm alt. hel platta utan profil efter behov efter behov 8 Alt. Hel platta utan profil efter behov efter behov 9 Skarv mellan absorbenter (Connect Spline kan användas för att säkra absorbenterna) efter behov efter behov 10 Connect WP Ytterhörn monterad tillsammans med Connect WP Profil efter behov efter behov 11 Connect WP Innerhörn monterad tillsammans med Connect WP Profil efter behov efter behov 12 Connect WP Profilskarv efter behov efter behov Δ Min total konstruktionshöjd: 44 mm Storlek, mm Max nyttolaster (N) Min belastningskapacitet (N) 2400x x Se Materialspecifikation Detalj av installation WP Profilskarv Nyttolast/Belastningskapacitet 21

22 M196 PRINCIPSKISS (M196) FÖR ECOPHON AKUSTO WALL C, HORISONTELLT MONTAGE MATERIALSPECIFIKATION (EXKL. SPILL) Format c, mm 2400x x600 1 Akusto Wall C 0,69/m² 0,62/m² 2 Connect WP Profil, L=2687 mm, infästning (alt. med Connect Fästbleck) c400 efter behov efter behov 3 Alt.: Connect Fästbleck, c400 efter behov efter behov 4 Horisontella skarvar mellan absorbenter: Connect Fästbleck, c500 efter behov efter behov 5 Connect WP Profil, L=2687 mm, infästning max c400 efter behov efter behov 6 Vertikal skarv mellan plattorna: Connect WP Profil, L=2687 mm, infästning max c400 efter behov efter behov 7 Connect WP Ytterhörn monterad tillsammans med Connect WP Profil efter behov efter behov 8 Connect WP Innerhörn monterad tillsammans med Connect WP Profil efter behov efter behov 9 Connect WP Profilskarv efter behov efter behov Δ Min total konstruktionshöjd: 44 mm Storlek, mm Max nyttolaster (N) Min belastningskapacitet (N) 2400x x Se Materialspecifikation WP Profilskarv Detalj av nederkant Nyttolast/Belastningskapacitet 22

23 M235 PRINCIPSKISS (M235) FÖR ECOPHON AKUSTO WALL C, DIAGONALT MONTAGE MATERIALSPECIFIKATION (EXKL. SPILL) Format c, mm 2700x600 1 Akusto Wall C 0,62/m² 2 Connect WP Profil, L=2687 mm, infästning (alt. med Connect Fästbleck) c400, med Connect WP Distansprofil, L=2400 mm efter behov 3 Alt. 1: Connect Fästbleck, c400 efter behov 4 Connect WP Distansprofil, L=2400 mm efter behov 5 Connect WP Ytterhörn monterad tillsammans med Connect WP Profil efter behov 6 Connect WP Profil, L=2687 mm, infästning max c400 efter behov 7 Skarv mellan absorbenter (Connect Spline kan användas för att säkra absorbenterna) efter behov Δ Min total konstruktionshöjd: 44 mm Storlek, mm Max nyttolaster (N) Min belastningskapacitet (N) 2700x Se Materialspecifikation Detalj av överkant Detalj av nederkant Nyttolast/Belastningskapacitet 23

24 M303 PRINCIPSKISS (M303) FÖR ECOPHON AKUSTO WALL C MED CONNECT THINLINE-PROFILER MATERIALSPECIFIKATION (EXKL. SPILL) Format c, mm 2400x x600 1 Akusto Wall C 0,69/m² 0,62/m² 2 Connect Thinline-profil efter behov efter behov 3 Connect Thinline-hörn efter behov efter behov 4 Connect Thinline-skarv efter behov efter behov 5 Connect Ambitfäste efter behov efter behov 6 Montageskruv, c200 (Välj typ av skruv beroende på väggmaterial) efter behov efter behov 7 Connect Strukturprofil efter behov efter behov 8 Connect Struktur T-koppling efter behov efter behov 9 Connect Struktur X-koppling efter behov efter behov 10 Connect Struktur Ändkoppling efter behov efter behov 11 Connect Struktur I-koppling efter behov efter behov Δ Min total konstruktionshöjd: 67 mm Storlek, mm Max nyttolaster (N) Min belastningskapacitet (N) 2400x x Se Materialspecifikation Detalj av absorbent med Thinline-profil Detalj av absorbent med Strukturprofil Nyttolast/Belastningskapacitet 24

25 Akusto Wall C 25

26 Ecophon Akusto Screen A 88 Ecophon Akusto Screen A är en mycket effektiv ljudabsorberande skärm som tillsammans med ett ljudabsorberande tak ger utmärkt akustik i öppna ytor som kontorslandskap. Akusto Screen är en viktig del i en akustisk lösning för TABS byggnader (termiskt aktiverade bjälklagssystem). Den har samma Texona yta som Akusto Wall för att din färgdesign ska bli konsekvent. Ecophon Akusto Screen A är en glasullsabsorbent med en ljuddämpande kärna i en naturanodiserad aluminiumram. Båda sidorna har en glasfiberväv (Texona). Ungefärlig vikt är kg. Det är också möjligt att få en 6 mm tjock och 400 mm hög klar glasskiva på toppen av skärmen, vilket ger en total höjd på 1820 mm. Fötterna är av naturanodiserad aluminium. Akusto Screen A Akusto Screen A, hörndetalj Akusto Screen A, fotdetalj Akusto Screen A med glasskiva SYSTEMÖVERSIKT Format c, mm x x Fristående Tjocklek Principskiss M340 M340 TEKNISKA EGENSKAPER AKUSTIK Ljudabsorption: Provningsresultat enligt EN ISO 354. Absorptionsmängd per st (m² Sabine) Frekvens Hz Ecophon Akusto Screen A, storlek 1800 x 1420 mm Ecophon Akusto Screen A, storlek 1200 x 1420 mm Screen med glasskiva (h=1820 mm) ger samma absorptionsmängd per enhet. Ljuddämpning: Provningsresultat enligt EN ISO Screen ljuddämpning db kg KLIMATPÅVERKAN Absorbenterna klarar en permanent relativ luftfuktighet upp till 75 % vid 30 C utan att formförändras (ISO 4611). INOMHUSMILJÖ Certifierad enligt Indeklima-mærkning och rekommenderas av Astma och Allergiförbundet. MILJÖPÅVERKAN Kärna av glasull baserad på 3RD Technology. Svanenmärkt. Helt återvinningsbar. BRANDSÄKERHET Ljudabsorbenternas kärna är testad och klassificerad som ej brännbar enligt EN ISO Materialklasser Land Standard Klass Europa EN A2-s1,d0 MEKANISKA EGENSKAPER Texona ytskiktet har måttlig slagtålighet. MONTERING Monteras enligt Principskisser, Installationsguider och Drawing Aid Frekvens Hz Ecophon Akusto Screen A, med glasskiva (400 mm), höjd 1820 mm Ecophon Akusto Screen A, höjd 1420 mm Viktad screen ljuddämpningsdata ΔLs, w (db): Screen höjd 1420 mm : 10 db Screen höjd 1820 mm : 12 db RENGÖRBARHET Systemet tål dammtorkning och dammsugning en gång per vecka. LJUSEFFEKTIVITET Texona med vit kulör har hög ljusreflektion. För ljusreflektion och närmaste NCS-färgprov på samtliga kulörer: Se Ecophon kulörer och ytskikt. 26

27 M340 PRINCIPSKISS (M340) FÖR ECOPHON AKUSTO SCREEN A 1 2 Ecophon Group MATERIALSPECIFIKATION (EXKL. SPILL) Format c, mm 1420x x Akusto Screen A efter behov efter behov 2 Akusto Screen A inkl. glasskiva (total höjd 1820 mm) efter behov efter behov 400 x2 200 Akusto Screen A inkl. glasruta Placering av foten Montering av foten Montering av två Akusto skärmar med Connect Screen koppling 27

28 Ecophons historia startade 1958, då de första ljudabsorbenterna av glasull producerades i Sverige för att förbättra den akustiska arbetsmiljön. Idag är företaget en global leverantör av akustiska system som bidrar till god rumsakustik och sund inomhusmiljö med fokus på kontor, utbildning, vård och industrilokaler. Ecophon ingår i Saint-Gobain koncernen och har försäljningsenheter och distributörer i många länder. Ecophon drivs av visionen att förtjäna globalt ledarskap genom att erbjuda ljudabsorberande system där resultatet är en god ljudmiljö som ökar människors prestationer och välbefinnande. Ecophon har en löpande dialog med myndigheter, arbetsmiljö och forskningsinstitut och är involverat i utformningen av nationella ljudstandarder. Ecophon bidrar till en bättre arbetsmiljö där människor arbetar och kommunicerar SE.Art nr:929175
