1 Ecophon Master Rigid optimerar ljudmiljön för inlärning 1

2 Den naturliga utomhusmiljön - en förebild för ljudmiljön i klassrum Under tusentals år har vår hörsel utvecklats i en utomhusmiljö full av naturliga ljud som fågelkvitter, porlande bäckar, vindsus från träden och mänskliga röster. Dessutom fungerar himlen och träden som effektiva ljudabsorbenter och diffusorer vilket skapar en behaglig ljudmiljö. Problemet är att dagens moderna människor tillbringar ca 90 % av sin tid inomhus och möter en miljö med väldigt få naturliga ljud. Detta har en stor inverkan på vår förmåga till koncentration, kommunikation och inlärning. För att förbättra ljudmiljön i klassrum bör vi sträva efter att efterlikna den naturliga utomhusmiljön. Kunskap och välbefinnande En bra ljudmiljö är en grundläggande nödvändighet för att alla elever ska kunna höra bra, koncentrera sig och därmed lära sig så bra som möjligt. Kraven på ljudmiljön bör vara höga och baseras på hur människor uppfattar ljud och hur detta påverkar dem. När ljudmiljön ger bästa möjliga stöd för elever och lärare har vi hjälpt till att öka kunskap och välbefinnande. Denna trycksak visar applikationer ur vårt sortiment. Specifikationerna avser att ge en generell vägledning till vilken produkt som är bäst lämpad för angivna önskemål. Tekniska data baseras på resultat erhållna under typiska testförutsättningar eller från lång erfarenhet under normala förhållanden. Angivna funktioner och egenskaper för produkter och system är endast giltiga under förutsättning att instruktioner, principskisser, installationsguider, skötselanvisningar samt andra angivna villkor och rekommendationer tagits i beaktande och följts. Vid avvikelser från detta, t ex genom byte av specifika komponenter eller produkter kan Ecophon inte ansvara för produkternas funktion, resultat och egenskaper. Alla beskrivningar, illustrationer och dimensionsangivelser i denna katalog representerar generella upplysningar och utgör inte del av något kontrakt. Ecophon förbehåller sig rätten att förändra produkterna utan föregående information. För den senaste informationen, gå in på www. ecophon.se eller kontakta närmaste representant för Ecophon. Ecophon Group 2012 Idé och layout: Navigator. Tryck: Skånetryck AB. Omslag: Hans Georg Esch. Sida 2-3: Matton/Nicklas Rudfell. Tekniska fotografier: Citat. Illustrationer: Citat 2

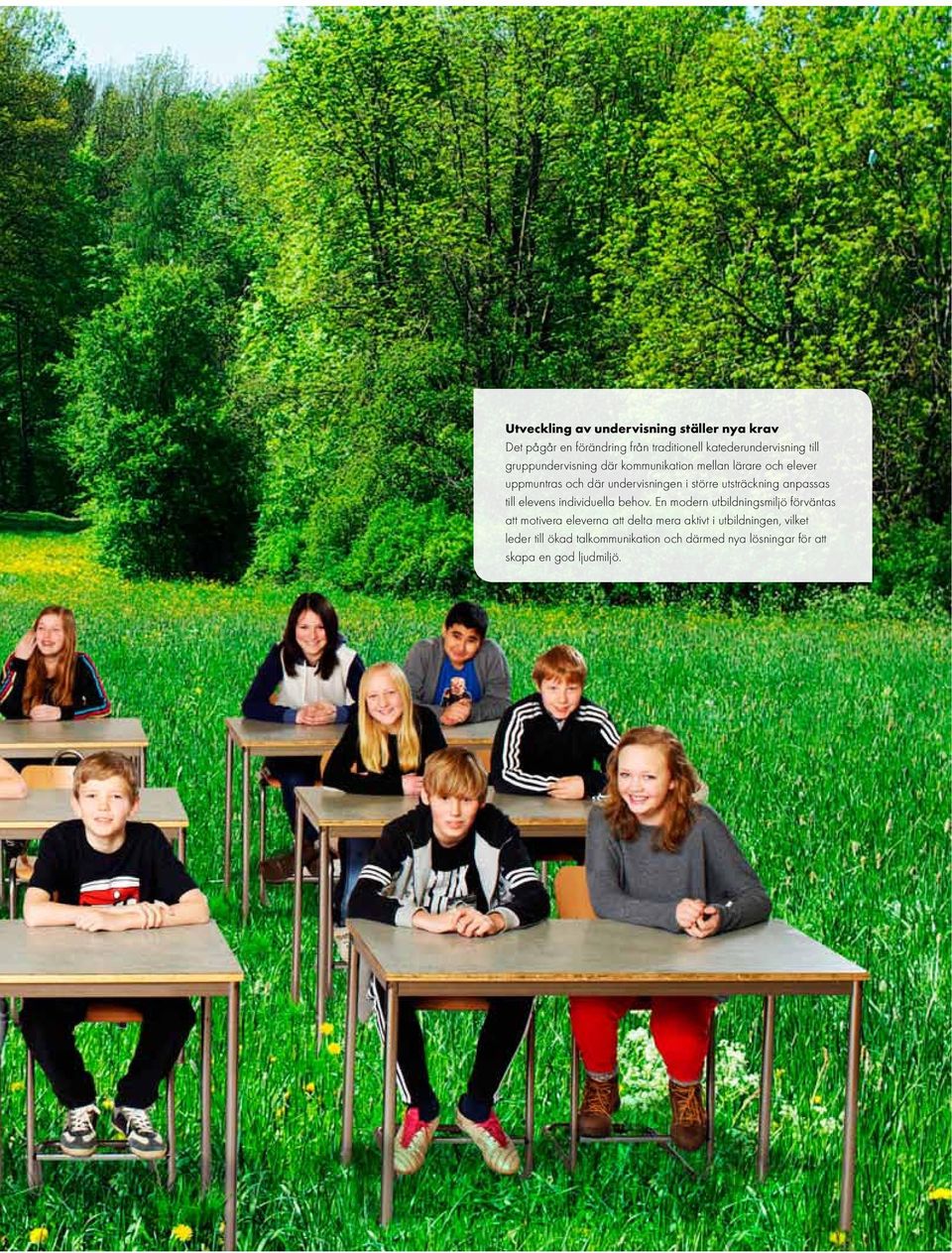

3 Utveckling av undervisning ställer nya krav Det pågår en förändring från traditionell katederundervisning till gruppundervisning där kommunikation mellan lärare och elever uppmuntras och där undervisningen i större utsträckning anpassas till elevens individuella behov. En modern utbildningsmiljö förväntas att motivera eleverna att delta mera aktivt i utbildningen, vilket leder till ökad talkommunikation och därmed nya lösningar för att skapa en god ljudmiljö. 3

4 Utgå från människan - inte enbart ljudstandarder Ett klassrum består ofta av parallella väggar, tak och hårda golv, med få stoppade möbler och gardiner. Utmaningen är att stödja önskade ljud såsom lärarens tal samt reducera störande ljud och ljudreflexer för att göra klassrummet bekvämt för elever och lärare. Uppfylla standarderna ett minimum Att skapa en bra ljudmiljö i ett klassrum innebär att ta hänsyn till samverkan mellan människan, miljön och verksamheten. Svensk ljudstandard SS ger vägledning om vilka ljudkrav som en byggnad minst måste uppfylla. Standarden baseras på mängden ljud som absorberas och använder efterklangstid som ett mätvärde. Vi vet dock av erfarenhet att människors påverkan och uppfattning av ljud är komplex och att det behövs fler akustiska kvaliteter för att kunna beskriva, kontrollera och skapa en optimal ljudmiljö. För att skapa en optimal ljudmiljö som är anpassad till lärare, elever och aktiviteten i rummet måste man även ta hänsyn till ljudnivå, taluppfattbarhet, lyssnarkomfort och talarkomfort. Gå bortom standarderna stäva efter det optimala Att skapa bästa möjliga förhållanden för elever och lärare kräver god förståelse för hur lärare och elever upplever ljud i klassrum samt typ av undervisningsmetod. Det innebär att man måste ta hänsyn till hur ljud reflekteras i ett rum, att mänskligt tal består av många olika ljudfrekvenser, hur ljud uppfattas och hur människor reagerar både fysiskt och mentalt på olika ljud. För att kunna skapa en god ljudmiljö i ett klassrum ska man prioritera följande akustiska kvaliteter. Ljudnivå Sänkt ljudnivå ökar lyssnarkomforten, ökar koncentrationen och minskar stressen Taluppfattbarhet God taluppfattbarhet nås genom att ta bort störande ljudreflexer samt stödja ljud som innehåller information. Klangfullhet Efterklangstid är ett mått för klangfullhet och används även som mått för absorption i Svensk ljudstandard SS Lyssnarkomfort Via lysningstester vet man att den upplevda ljudkomforten ökar när man reducerar lågfrekvent ljud vid 125 Hz. Fördelar för elever och lärare Om ovanstående akustiska kvaliteter beaktas i utformningen av klassrummet uppnås flera fördelar: Lägre ljudnivå förbättrar ljudkomforten, ökar koncentrationen och korttidsminnet samt minskar den mentala stressen. Att ta bort horisontella sena ljudreflexer förbättrar taluppfattbarheten. Vid katederundervisning så kan en reflekterande yta ovanför talaren öka talarkomforten i rummet. En bra talarkomfort minskar lärarens röstbelastning. Genom att öka ljudabsorptionen vid 125 Hz ökar lyssnarkomforten och taluppfattbarheten vilket bidrar till minskad trötthet, ökad koncentration och därmed ökad inlärning. God akustik underlättar kommunikationen vilket bidrar till både ökad inlärning samt ökat välbefinnande för lärare och elever. 4

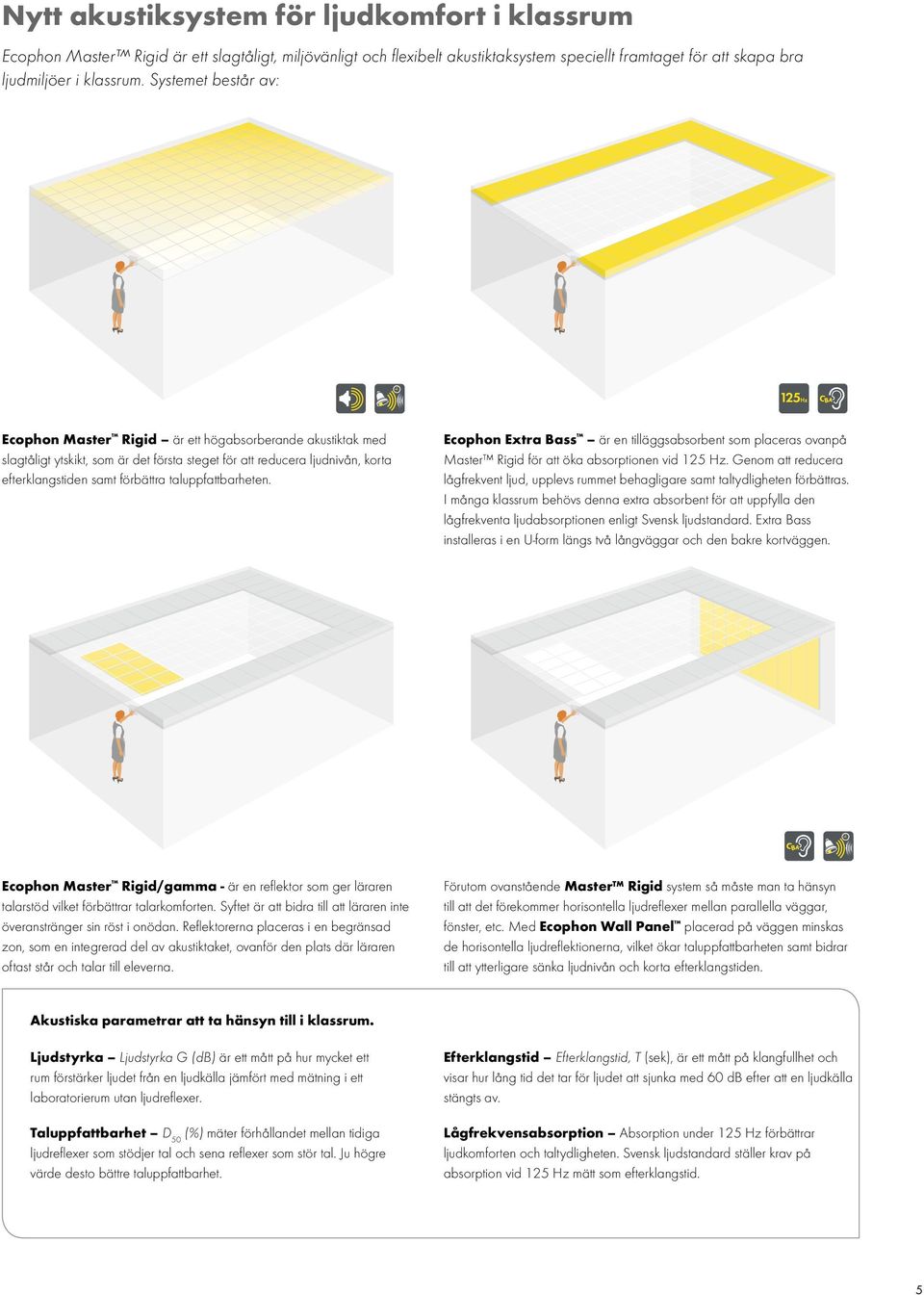

5 Nytt akustiksystem för ljudkomfort i klassrum Ecophon Master Rigid är ett slagtåligt, miljövänligt och flexibelt akustiktaksystem speciellt framtaget för att skapa bra ljudmiljöer i klassrum. Systemet består av: Ecophon Master Rigid är ett högabsorberande akustiktak med slagtåligt ytskikt, som är det första steget för att reducera ljudnivån, korta efterklangstiden samt förbättra taluppfattbarheten. Ecophon Extra Bass är en tilläggsabsorbent som placeras ovanpå Master Rigid för att öka absorptionen vid 125 Hz. Genom att reducera lågfrekvent ljud, upplevs rummet behagligare samt taltydligheten förbättras. I många klassrum behövs denna extra absorbent för att uppfylla den lågfrekventa ljudabsorptionen enligt Svensk ljudstandard. Extra Bass installeras i en U-form längs två långväggar och den bakre kortväggen. Ecophon Master Rigid/gamma - är en reflektor som ger läraren talarstöd vilket förbättrar talarkomforten. Syftet är att bidra till att läraren inte överanstränger sin röst i onödan. Reflektorerna placeras i en begränsad zon, som en integrerad del av akustiktaket, ovanför den plats där läraren oftast står och talar till eleverna. Förutom ovanstående Master Rigid system så måste man ta hänsyn till att det förekommer horisontella ljudreflexer mellan parallella väggar, fönster, etc. Med Ecophon Wall Panel placerad på väggen minskas de horisontella ljudreflektionerna, vilket ökar taluppfattbarheten samt bidrar till att ytterligare sänka ljudnivån och korta efterklangstiden. Akustiska parametrar att ta hänsyn till i klassrum. Ljudstyrka Ljudstyrka G (db) är ett mått på hur mycket ett rum förstärker ljudet från en ljudkälla jämfört med mätning i ett laboratorierum utan ljudreflexer. Taluppfattbarhet D 50 (%) mäter förhållandet mellan tidiga ljudreflexer som stödjer tal och sena reflexer som stör tal. Ju högre värde desto bättre taluppfattbarhet. Efterklangstid Efterklangstid, T (sek), är ett mått på klangfullhet och visar hur lång tid det tar för ljudet att sjunka med 60 db efter att en ljudkälla stängts av. Lågfrekvensabsorption Absorption under 125 Hz förbättrar ljudkomforten och taltydligheten. Svensk ljudstandard ställer krav på absorption vid 125 Hz mätt som efterklangstid. 5

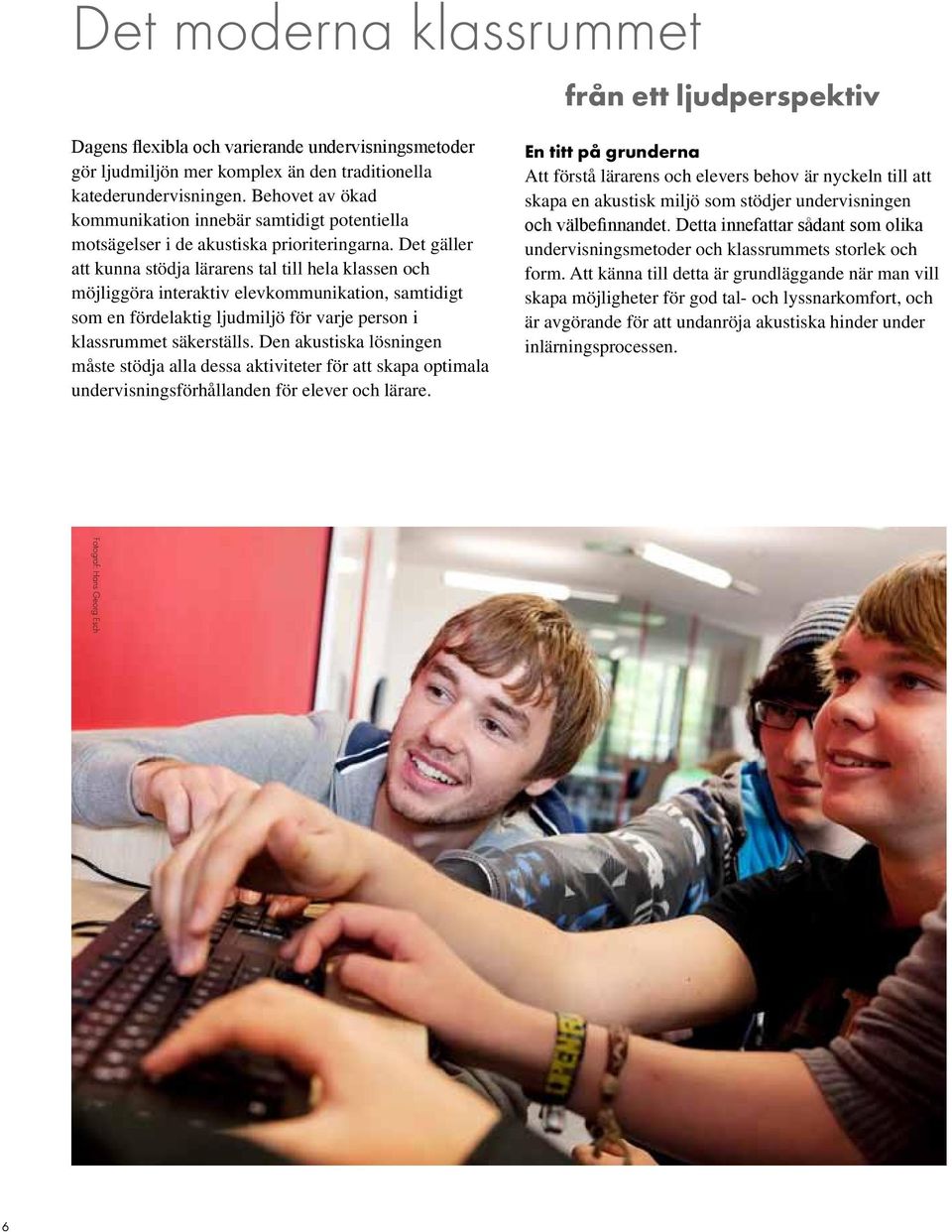

6 Det moderna klassrummet från ett ljudperspektiv Dagens flexibla och varierande undervisningsmetoder gör ljudmiljön mer komplex än den traditionella katederundervisningen. Behovet av ökad kommunikation innebär samtidigt potentiella motsägelser i de akustiska prioriteringarna. Det gäller att kunna stödja lärarens tal till hela klassen och möjliggöra interaktiv elevkommunikation, samtidigt som en fördelaktig ljudmiljö för varje person i klassrummet säkerställs. Den akustiska lösningen måste stödja alla dessa aktiviteter för att skapa optimala undervisningsförhållanden för elever och lärare. En titt på grunderna Att förstå lärarens och elevers behov är nyckeln till att skapa en akustisk miljö som stödjer undervisningen och välbefinnandet. Detta innefattar sådant som olika undervisningsmetoder och klassrummets storlek och form. Att känna till detta är grundläggande när man vill skapa möjligheter för god tal- och lyssnarkomfort, och är avgörande för att undanröja akustiska hinder under inlärningsprocessen. Fotograf: Hans Georg Esch 6

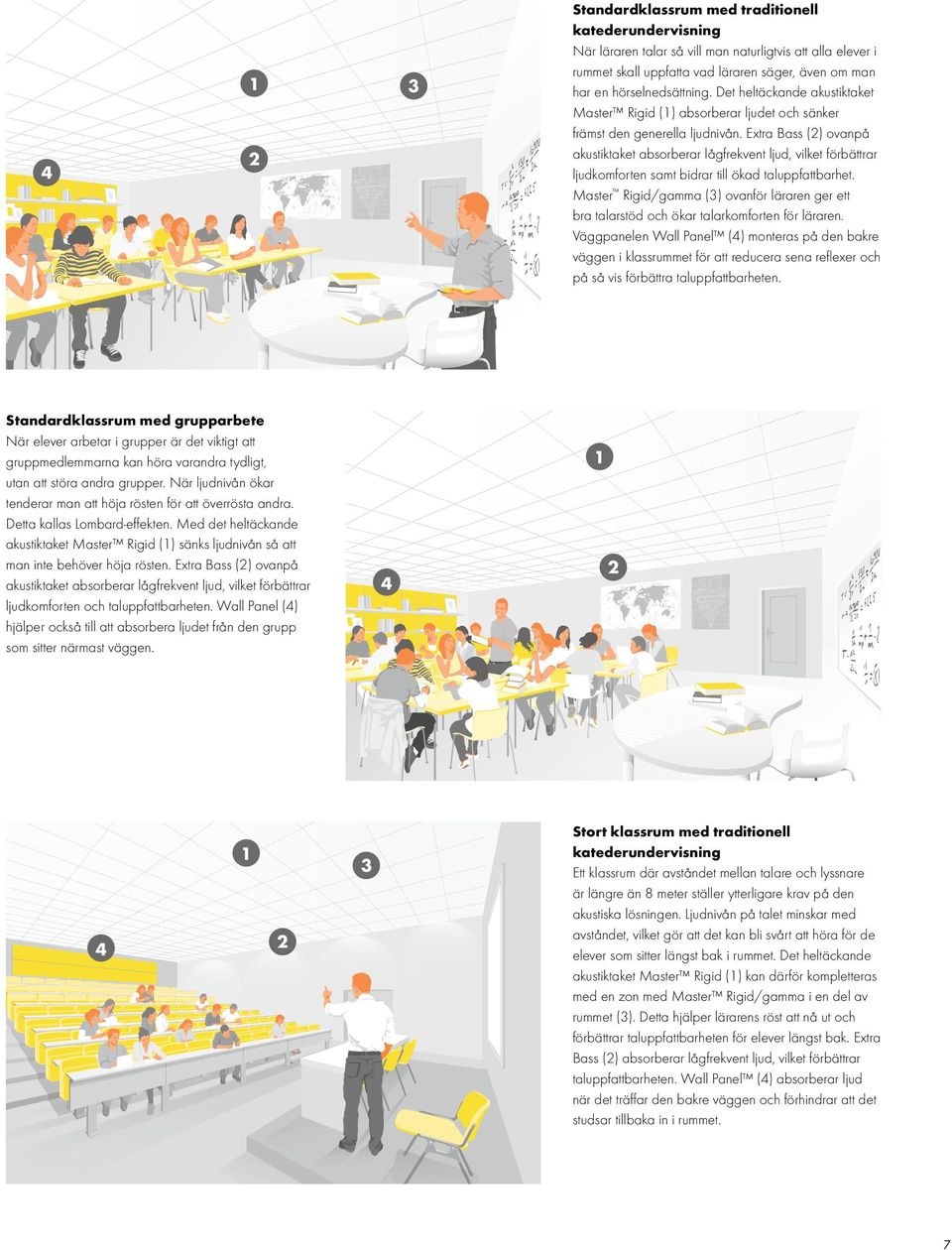

7 Standardklassrum med grupparbete När elever arbetar i grupper är det viktigt att gruppmedlemmarna kan höra varandra tydligt, utan att störa andra grupper. När ljudnivån ökar tenderar man att höja rösten för att överrösta andra. Detta kallas Lombard-effekten. Med det heltäckande akustiktaket Master Rigid (1) sänks ljudnivån så att man inte behöver höja rösten. Extra Bass (2) ovanpå akustiktaket absorberar lågfrekvent ljud, vilket förbättrar ljudkomforten och taluppfattbarheten. Wall Panel (4) hjälper också till att absorbera ljudet från den grupp som sitter närmast väggen Standardklassrum med traditionell katederundervisning När läraren talar så vill man naturligtvis att alla elever i rummet skall uppfatta vad läraren säger, även om man har en hörselnedsättning. Det heltäckande akustiktaket Master Rigid (1) absorberar ljudet och sänker främst den generella ljudnivån. Extra Bass (2) ovanpå akustiktaket absorberar lågfrekvent ljud, vilket förbättrar ljudkomforten samt bidrar till ökad taluppfattbarhet. Master Rigid/gamma (3) ovanför läraren ger ett bra talarstöd och ökar talarkomforten för läraren. Väggpanelen Wall Panel (4) monteras på den bakre väggen i klassrummet för att reducera sena reflexer och på så vis förbättra taluppfattbarheten. 2 Stort klassrum med traditionell katederundervisning Ett klassrum där avståndet mellan talare och lyssnare är längre än 8 meter ställer ytterligare krav på den akustiska lösningen. Ljudnivån på talet minskar med avståndet, vilket gör att det kan bli svårt att höra för de elever som sitter längst bak i rummet. Det heltäckande akustiktaket Master Rigid (1) kan därför kompletteras med en zon med Master Rigid/gamma i en del av rummet (3). Detta hjälper lärarens röst att nå ut och förbättrar taluppfattbarheten för elever längst bak. Extra Bass (2) absorberar lågfrekvent ljud, vilket förbättrar taluppfattbarheten. Wall Panel (4) absorberar ljud när det träffar den bakre väggen och förhindrar att det studsar tillbaka in i rummet. 7

8 Starkt, ekonomiskt och miljövänligt med nya Master Rigid systemet Ny förstärkt yta Ecophon Master Rigid har en unik förstärkt stöttålig Akutex FT-yta, bestående av en sandwich-konstruktion som har utvecklats med tanke på de speciella kraven i skolor. Den förstärkta ytan gör Master Rigid -systemet till ett mycket bra ekonomiskt val, där god akustik, fysisk styrka, säkerhet och en estetiskt tilltalande yta krävs. *Bilderna till höger visar identiska slagprov med en Elcometer. Fotograf: Ole Jais Slagtestad*: Akutex FT-yta Fotograf: Patrick Klemm Fotograf: Patrick Klemm Slagtestad*: Förstärkt Akutex FT-yta Akutex FT Förstärkningslager Glasullskärna Ecophon Master Rigid är en sandwich-konstruktion 8

9 Fotograf: Hans Georg Esch Master Rigid Dp Rigid och hållbar I en undervisningsmiljö är det viktigt att absorbenterna i ett nedpendlat tak sitter ordentligt fast i bärverket för att motverka skadegörelse. Master Rigid-systemen är tillgängliga med tre olika kantutföranden, A, E och Dp, som installeras i ett Connect bärverk. För att fixera Master Rigid A och E används patentsökta clips medan Master Rigid Dp sitter fast tack vare sin unika kantutformning som är patentsökt. Detta betyder att alla tre systemen tål stötar underifrån. Trots att absorbenterna sitter fast i bärverket kan de alla demonteras underifrån. Kantutformningen på Master Rigid Dp ger taket ett linjärt utseende, på grund av en 8 mm spalt mellan absorbenterna i ena riktningen och 2 mm i den andra. Kant A med clips Kant E med clips Kant Dp 9

10 Fotograf: Patrick Klemm Enkel installation Master Rigid-absorbenterna tillsammans med Connect bärverk gör installationen snabb och enkel. För absorption av lågfrekvent ljud är Extra Bass en viktig del av systemet. Extra Bass placeras ovanpå det heltäckande akustiktaket utmed två långväggar och bakre kortväggen (vilket ger en täckningsgrad av cirka 50 %). Lågfrekvensabsorbenterna är helt inkapslade i en plastfilm, vilket underlättar hantering och installation. Extra Bass behöver inte skäras till då den enkelt kan vikas och är enkel att placera ovanför akustiktaket. God ljuseffektivitet Belysningen är en viktig faktor i undervisningsmiljöer. Ecophons akustiktak har en hög och jämn ljusreflektion, vilket bidrar till en bekväm ljusdiffusion och kostnadseffektiv belysning. Ecophons akustiktak med Akutex FT-ytan har en ljusreflektion på 85 % och en ljusdiffusion på 99 %. Retroreflektionskoefficienten är 63 mcd/m 2 lx och glanstalet < 1. Fotograf: Patrick Klemm 10

11 Med hänsyn till miljön med fullt engagemang Ecophon Master Rigid och Extra Bass-absorbenterna tillverkas med den senaste produktionsteknologin för glasull, 3RD Technology, som kombinerar en hög andel återvunnet glas med förnyelsebart växtbaserat bindemedel. Produkterna har tilldelats den nordiska miljömärkningen Svanen. Utvecklad för framtiden Produkter från Ecophon producerade med traditionell glasullsteknologi uppfyller redan hårda krav som ställs på utsläpp från byggnadsmaterial. Med 3RD Technology tar vi ännu ett steg i vårt miljöarbete. Gynnsamma inomhusmiljöer Inomhusmiljön har stor påverkan på människors hälsa och välbefinnande i undervisningslokaler. Ecophons akustiska produkter uppfyller de högsta kraven i Danska Indeklima och Finska M1-standarderna samt rekommenderas av Svenska astma- och allergiförbundet. Fotograf: Matton I produkterna används mer än 70 % återvunnet hushållsglas. NORDIC ECOLABEL

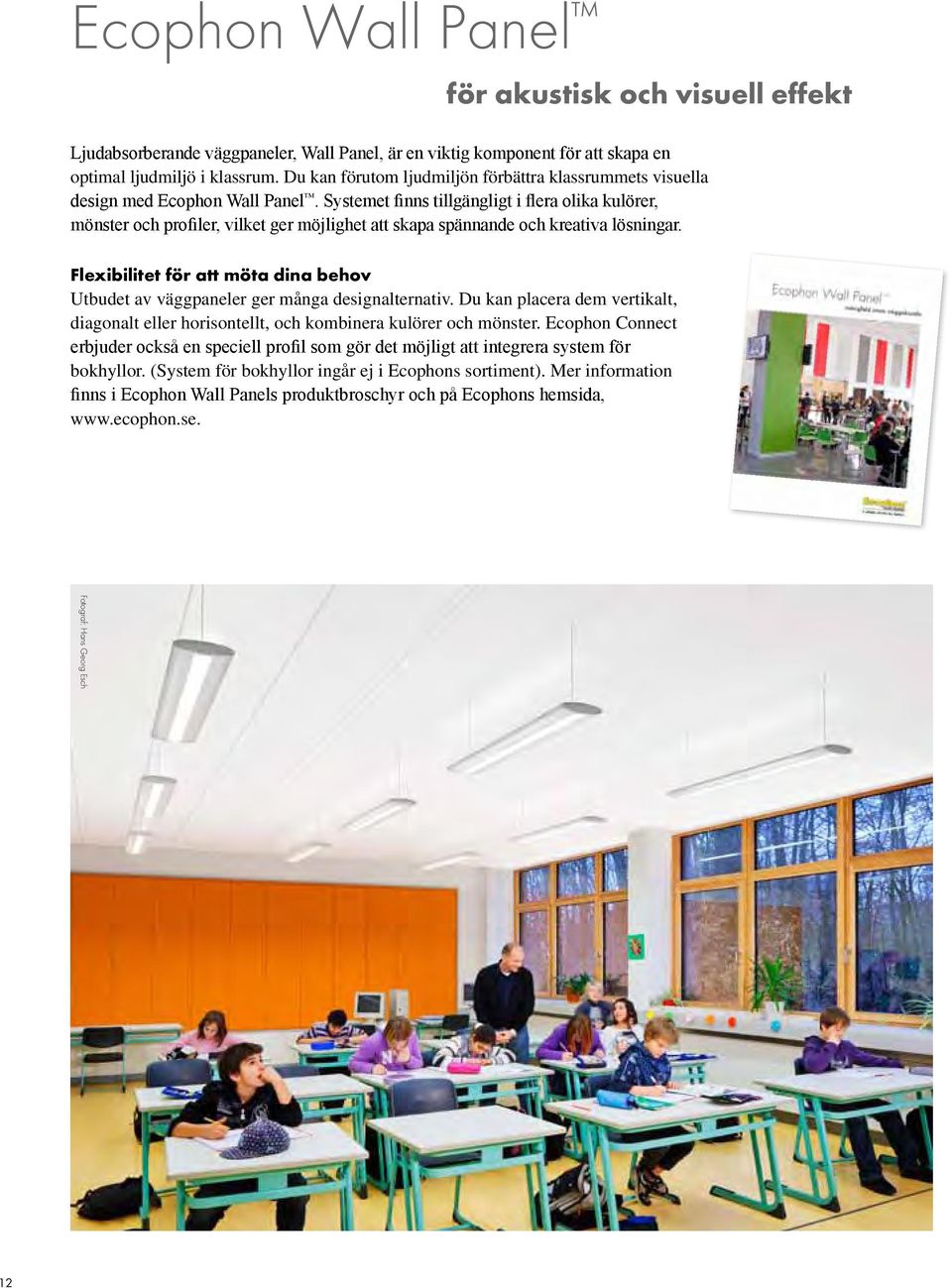

12 Ecophon Wall Panel för akustisk och visuell effekt Ljudabsorberande väggpaneler, Wall Panel, är en viktig komponent för att skapa en optimal ljudmiljö i klassrum. Du kan förutom ljudmiljön förbättra klassrummets visuella design med Ecophon Wall Panel. Systemet finns tillgängligt i flera olika kulörer, mönster och profiler, vilket ger möjlighet att skapa spännande och kreativa lösningar. Flexibilitet för att möta dina behov Utbudet av väggpaneler ger många designalternativ. Du kan placera dem vertikalt, diagonalt eller horisontellt, och kombinera kulörer och mönster. Ecophon Connect erbjuder också en speciell profil som gör det möjligt att integrera system för bokhyllor. (System för bokhyllor ingår ej i Ecophons sortiment). Mer information finns i Ecophon Wall Panels produktbroschyr och på Ecophons hemsida, Fotograf: Hans Georg Esch 12

13 Muralis ytskikt med tryckta mönster Muralis är en serie med tryckta mönster. Dessutom finns möjlighet att skapa egna unika mönster och motiv som trycks på absorbenterna. Fotograf: Saint-Gobain Ecophon, Muralis: Fantasia, Susanna Sivonen Fotograf: Saint-Gobain Ecophon Texona ytskikt med många kulörer Texona erbjuder en slät yta med 16 livfulla färger att experimentera med. Fotograf: Patrick Klemm Fotograf: Patrick Klemm Super G slagtåligt ytskikt Super G är en slagtålig yta för områden med speciella behov och finns i tre kulörer. Integrerade hyllor ökar ljuddiffusionen Connect Hattprofil gör det möjligt att kombinera Ecophon Wall Panel med upphängningssystem för bokhyllor. (System för bokhyllor ingår ej i Ecophons sortiment). 13

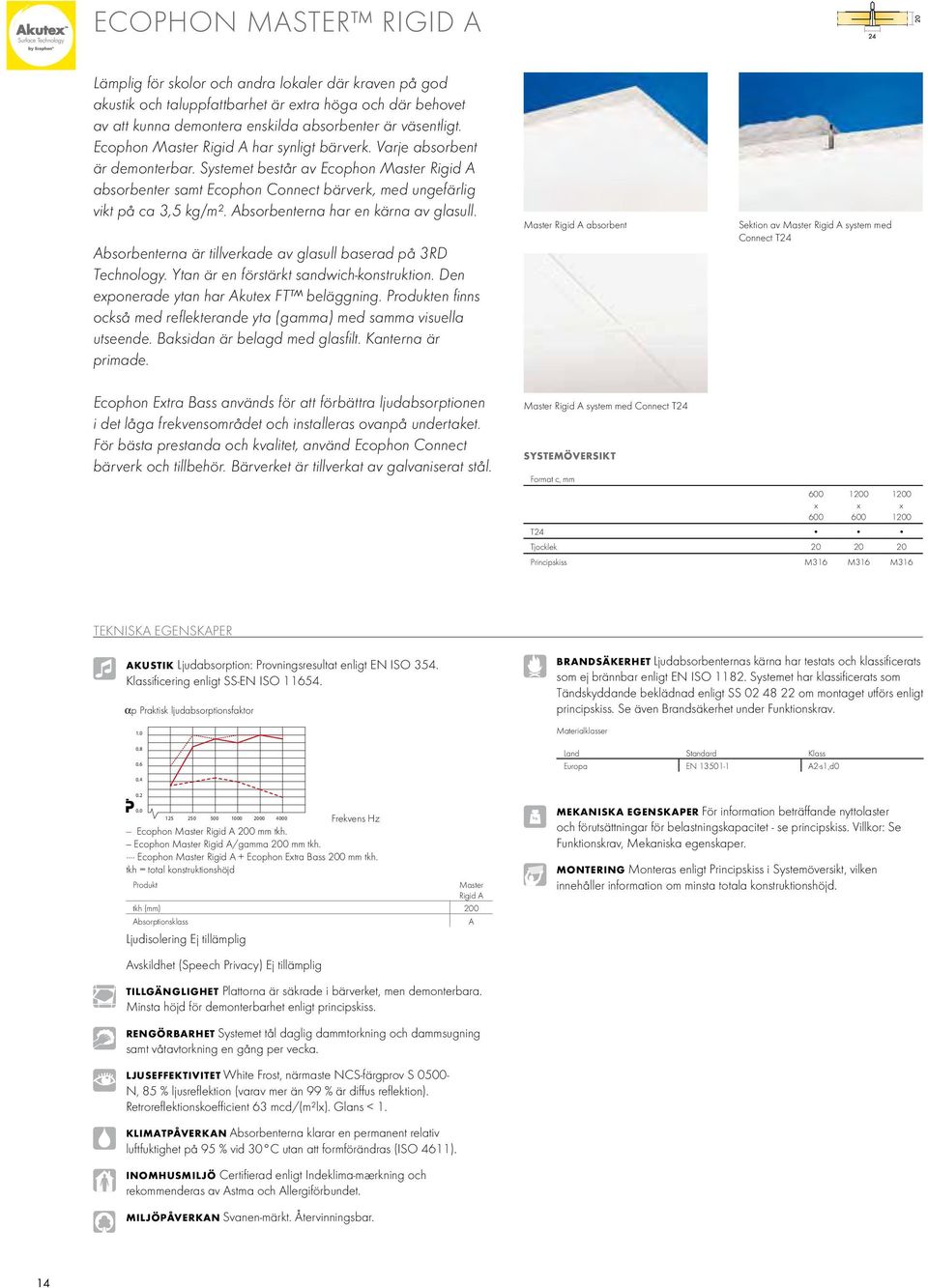

14 ECOPHON MastEr rigid a Lämplig för skolor och andra lokaler där kraven på god akustik och taluppfattbarhet är extra höga och där behovet av att kunna demontera enskilda absorbenter är väsentligt. Ecophon Master Rigid A har synligt bärverk. Varje absorbent är demonterbar. Systemet består av Ecophon Master Rigid A absorbenter samt Ecophon Connect bärverk, med ungefärlig vikt på ca 3,5 kg/m². Absorbenterna har en kärna av glasull. Absorbenterna är tillverkade av glasull baserad på 3RD Technology. Ytan är en förstärkt sandwich-konstruktion. Den exponerade ytan har Akutex FT beläggning. Produkten finns också med reflekterande yta (gamma) med samma visuella utseende. Baksidan är belagd med glasfilt. Kanterna är primade. Master rigid a absorbent sektion av Master rigid a system med Connect t24 Ecophon Extra Bass används för att förbättra ljudabsorptionen i det låga frekvensområdet och installeras ovanpå undertaket. För bästa prestanda och kvalitet, använd Ecophon Connect bärverk och tillbehör. Bärverket är tillverkat av galvaniserat stål. Master rigid a system med Connect t24 systemöversikt Format c, mm x x x t24 tjocklek Principskiss M316 M316 M316 tekniska EgENsKaPEr Akustik Ljudabsorption: Provningsresultat enligt EN iso 354. Klassificering enligt ss-en iso αp Praktisk ljudabsorptionsfaktor 1.0 brandsäkerhet Ljudabsorbenternas kärna har testats och klassificerats som ej brännbar enligt EN iso systemet har klassificerats som tändskyddande beklädnad enligt ss om montaget utförs enligt principskiss. se även Brandsäkerhet under Funktionskrav. Materialklasser Land standard Klass Europa EN a2-s1,d Frekvens Hz Ecophon Master rigid a 200 mm tkh. --- Ecophon Master rigid a/gamma 200 mm tkh. Ecophon Master rigid a + Ecophon Extra Bass 200 mm tkh. tkh = total konstruktionshöjd Produkt Master rigid a tkh (mm) 200 absorptionsklass a Ljudisolering Ej tillämplig avskildhet (speech Privacy) Ej tillämplig tillgänglighet Plattorna är säkrade i bärverket, men demonterbara. Minsta höjd för demonterbarhet enligt principskiss. RengöRbARhet systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. ljuseffektivitet White Frost, närmaste NCs-färgprov s N, 85 % ljusreflektion (varav mer än 99 % är diffus reflektion). retroreflektionskoefficient 63 mcd/(m²lx). glans < 1. klimatpåverkan absorbenterna klarar en permanent relativ luftfuktighet på 95 % vid 30 C utan att formförändras (iso 4611). inomhusmiljö Certifierad enligt indeklima-mærkning och rekommenderas av astma och allergiförbundet. miljöpåverkan svanen-märkt. Återvinningsbar. kg mekaniska egenskaper För information beträffande nyttolaster och förutsättningar för belastningskapacitet - se principskiss. Villkor: se Funktionskrav, Mekaniska egenskaper. montering Monteras enligt Principskiss i systemöversikt, vilken innehåller information om minsta totala konstruktionshöjd. 14

15 M316 PrinciPskiss (M316) för Montage av Master rigid a MaterialsPecifikation (exkl. spill) Format c, mm 600x x x ecophon Master rigid a 2,8/m² 1,4/m² 0,7/m² 2 connect t24 Huvudprofil, c1200 0,9m/m² 0,9m/m² 0,9m/m² 3 connect t24 tvärprofil, l=1200 mm, c600 1,7m/m² 1,7m/m² 0,9m/m² 4 connect t24 tvärprofil l=600 0,9m/m² connect Justerbar pendel, c1200 (max. avstånd från vägg 600 mm) 0,7/m² 0,7/m² 0,7/m² 6 connect Pendelfäste 0,7/m² 0,7/m² 0,7/m² 7 connect Hold down clip a 2 st /absorbent 8 connect avslutningslist, infästning max c300 (1200x1200, c200 mm) efter behov efter behov efter behov 9 vid diktmontage: connect direktfäste, c1200 0,7/m² 0,7/m² 0,7/m² 10 ecophon extra Bass (1200x600x50 mm) 0,6/m² 0,6/m² 0,6/m² Δ Min total konstruktionshöjd: 100 mm δ Minsta höjd för demonterbarhet: 120 mm, (170mm med ecophon extra Bass) - - storlek, mm Max nyttolaster (n) Min belastningskapacitet (n) 600x x x se Materialspecifikation connect Hold down clip a (patentsökt) connect demonteringverktyg nyttolast/belastningskapacitet 15

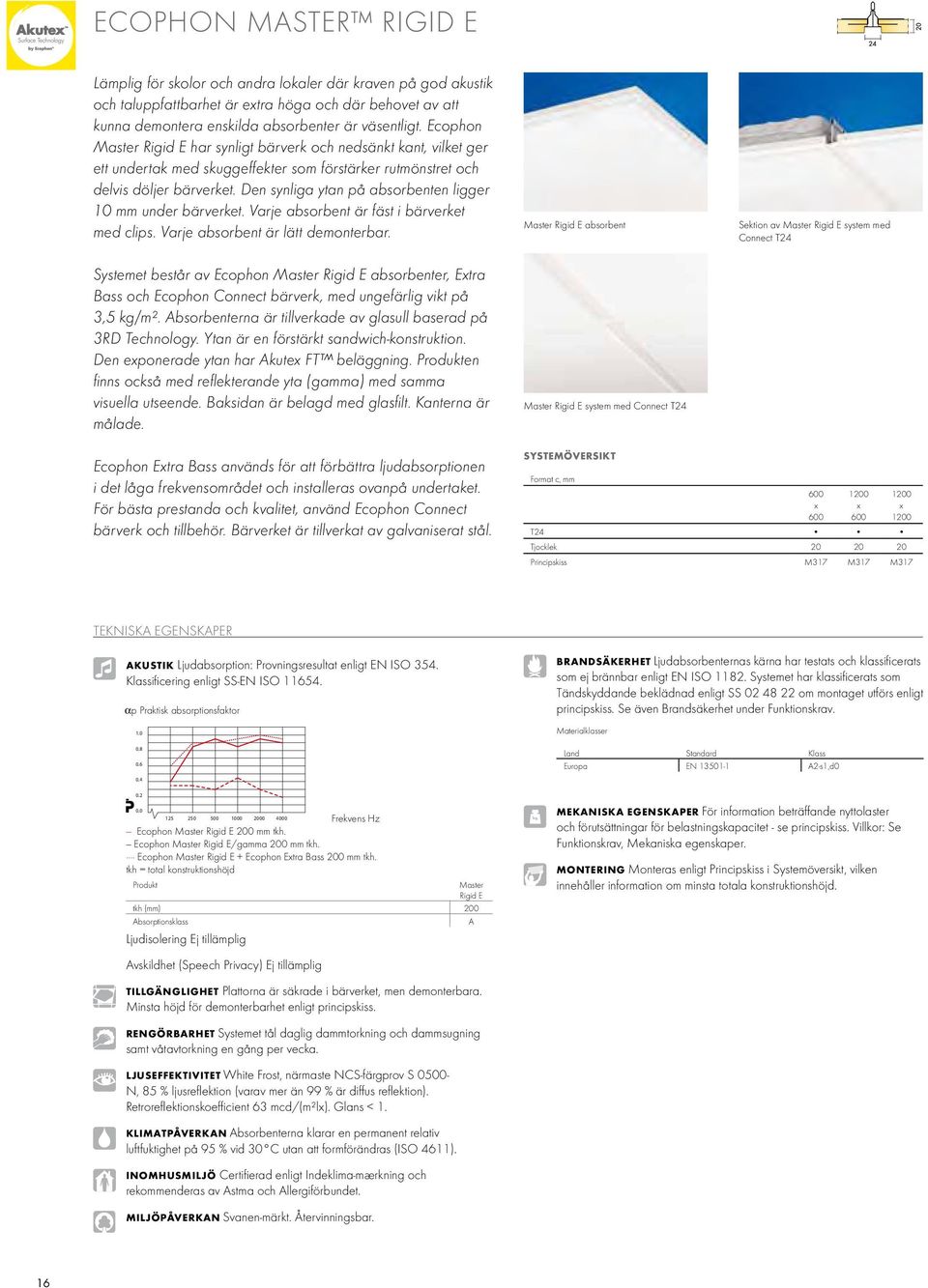

16 ECOPHON MastEr rigid E Lämplig för skolor och andra lokaler där kraven på god akustik och taluppfattbarhet är extra höga och där behovet av att kunna demontera enskilda absorbenter är väsentligt. Ecophon Master Rigid E har synligt bärverk och nedsänkt kant, vilket ger ett undertak med skuggeffekter som förstärker rutmönstret och delvis döljer bärverket. Den synliga ytan på absorbenten ligger 10 mm under bärverket. Varje absorbent är fäst i bärverket med clips. Varje absorbent är lätt demonterbar. Systemet består av Ecophon Master Rigid E absorbenter, Extra Bass och Ecophon Connect bärverk, med ungefärlig vikt på 3,5 kg/m². Absorbenterna är tillverkade av glasull baserad på 3RD Technology. Ytan är en förstärkt sandwich-konstruktion. Den exponerade ytan har Akutex FT beläggning. Produkten finns också med reflekterande yta (gamma) med samma visuella utseende. Baksidan är belagd med glasfilt. Kanterna är målade. Master rigid E absorbent Master rigid E system med Connect t24 sektion av Master rigid E system med Connect t24 Ecophon Extra Bass används för att förbättra ljudabsorptionen i det låga frekvensområdet och installeras ovanpå undertaket. För bästa prestanda och kvalitet, använd Ecophon Connect bärverk och tillbehör. Bärverket är tillverkat av galvaniserat stål. systemöversikt Format c, mm x x x t24 tjocklek Principskiss M317 M317 M317 tekniska EgENsKaPEr Akustik Ljudabsorption: Provningsresultat enligt EN iso 354. Klassificering enligt ss-en iso αp Praktisk absorptionsfaktor 1.0 brandsäkerhet Ljudabsorbenternas kärna har testats och klassificerats som ej brännbar enligt EN iso systemet har klassificerats som tändskyddande beklädnad enligt ss om montaget utförs enligt principskiss. se även Brandsäkerhet under Funktionskrav. Materialklasser Land standard Klass Europa EN a2-s1,d Frekvens Hz Ecophon Master rigid E 200 mm tkh. --- Ecophon Master rigid E/gamma 200 mm tkh. Ecophon Master rigid E + Ecophon Extra Bass 200 mm tkh. tkh = total konstruktionshöjd Produkt Master rigid E tkh (mm) 200 absorptionsklass a Ljudisolering Ej tillämplig avskildhet (speech Privacy) Ej tillämplig tillgänglighet Plattorna är säkrade i bärverket, men demonterbara. Minsta höjd för demonterbarhet enligt principskiss. RengöRbARhet systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. ljuseffektivitet White Frost, närmaste NCs-färgprov s N, 85 % ljusreflektion (varav mer än 99 % är diffus reflektion). retroreflektionskoefficient 63 mcd/(m²lx). glans < 1. klimatpåverkan absorbenterna klarar en permanent relativ luftfuktighet på 95 % vid 30 C utan att formförändras (iso 4611). inomhusmiljö Certifierad enligt indeklima-mærkning och rekommenderas av astma och allergiförbundet. miljöpåverkan svanen-märkt. Återvinningsbar. kg mekaniska egenskaper För information beträffande nyttolaster och förutsättningar för belastningskapacitet - se principskiss. Villkor: se Funktionskrav, Mekaniska egenskaper. montering Monteras enligt Principskiss i systemöversikt, vilken innehåller information om minsta totala konstruktionshöjd. 16

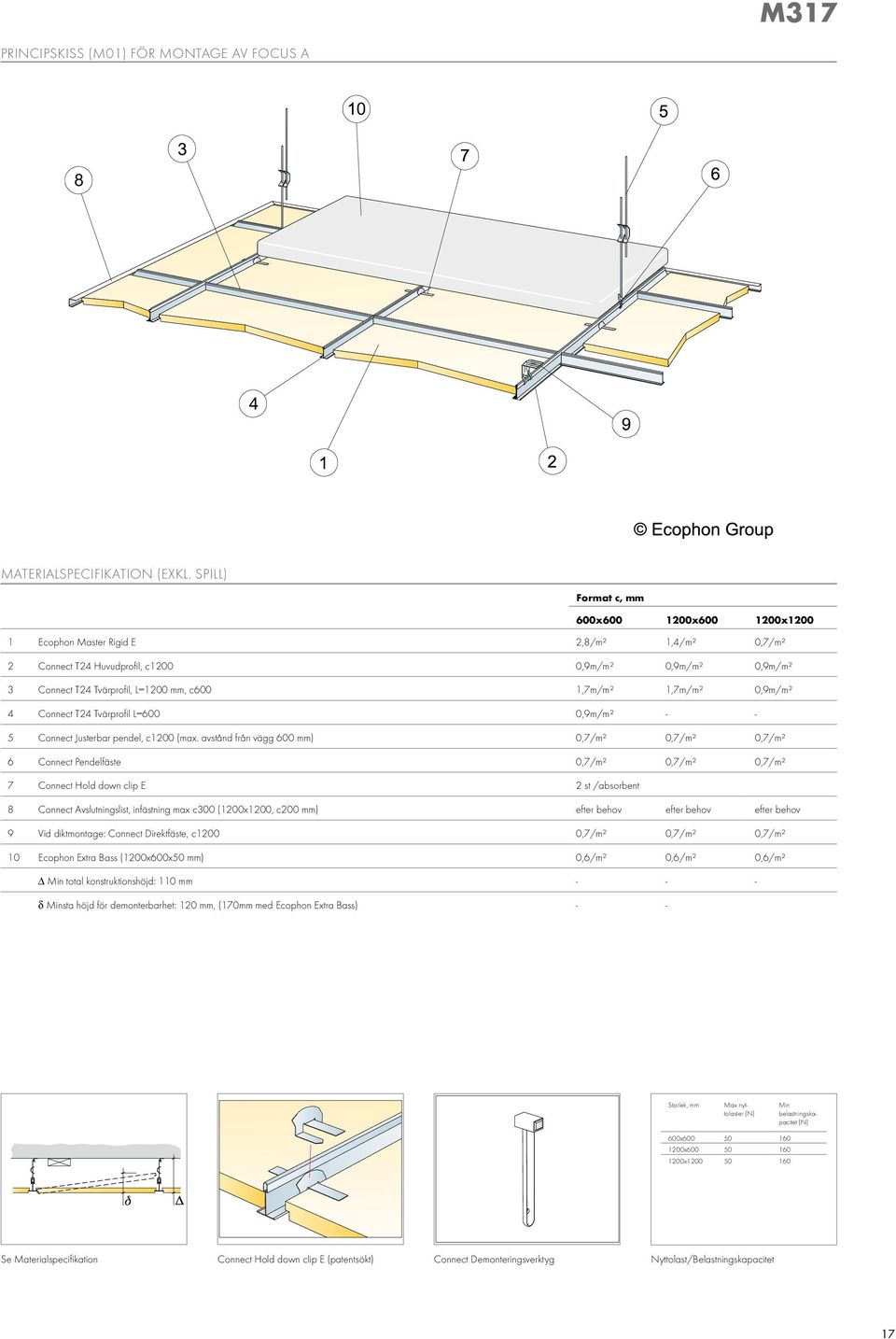

17 M317 PrinciPskiss (M01) för Montage av focus a MaterialsPecifikation (exkl. spill) Format c, mm 600x x x ecophon Master rigid e 2,8/m² 1,4/m² 0,7/m² 2 connect t24 Huvudprofil, c1200 0,9m/m² 0,9m/m² 0,9m/m² 3 connect t24 tvärprofil, l=1200 mm, c600 1,7m/m² 1,7m/m² 0,9m/m² 4 connect t24 tvärprofil l=600 0,9m/m² connect Justerbar pendel, c1200 (max. avstånd från vägg 600 mm) 0,7/m² 0,7/m² 0,7/m² 6 connect Pendelfäste 0,7/m² 0,7/m² 0,7/m² 7 connect Hold down clip e 2 st /absorbent 8 connect avslutningslist, infästning max c300 (1200x1200, c200 mm) efter behov efter behov efter behov 9 vid diktmontage: connect Direktfäste, c1200 0,7/m² 0,7/m² 0,7/m² 10 ecophon extra Bass (1200x600x50 mm) 0,6/m² 0,6/m² 0,6/m² Δ Min total konstruktionshöjd: 110 mm δ Minsta höjd för demonterbarhet: 120 mm, (170mm med ecophon extra Bass) - - storlek, mm Max nyttolaster (n) Min belastningskapacitet (n) 600x x x se Materialspecifikation connect Hold down clip e (patentsökt) connect Demonteringsverktyg nyttolast/belastningskapacitet 17

18 ECOPHON MastEr rigid dp Lämplig för skolor och andra lokaler där kraven på god akustik och taluppfattbarhet är extra höga och där behovet av att kunna demontera enskilda absorbenter är väsentligt. Ecophon Master Rigid Dp (patentsökt) har ett delvis synligt bärverk, och används när ett slagtåligt och låsbart system krävs. Det är en 8 mm spalt mellan absorbenterna i ena riktningen och en 2 mm spalt i den andra. Kanterna är skarpa och väldefinierade. Varje absorbent kan låsas men är fullt demonterbar. Master rigid dp absorbent sektion av Master rigid dp system med Connect t24 Systemet består av Ecophon Master Rigid Dp absorbent, Ecophon Extra Bass och Ecophon Connect bärverk, med ungefärlig vikt på 4 kg/m². Absorbenterna är tillverkade av glasull baserad på 3RD Technology. Ytan är en förstärkt sandwich-konstruktion. Den exponerade ytan har Akutex FT beläggning. Produkten finns också med reflekterande yta (gamma) med samma visuella utseende. Baksidan är belagd med glasfilt. Kanterna är målade. Ecophon Extra Bass används för att förbättra ljudabsorptionen i det låga frekvensområdet och installeras ovanpå undertaket. För bästa prestanda och kvalitet, använd Ecophon Connect bärverk och tillbehör. Bärverket är tillverkat av galvaniserat stål. Master rigid dp system med Connect t24 systemöversikt Format c, mm x x t24 tjocklek Principskiss M318 M318 tekniska EgENsKaPEr Akustik Ljudabsorption: Provningsresultat enligt EN iso 354. Klassificering enligt ss-en iso αp Praktisk absorptionsfaktor 1.0 brandsäkerhet Ljudabsorbenternas kärna har testats och klassificerats som ej brännbar enligt EN iso systemet har klassificerats som tändskyddande beklädnad enligt ss om montaget utförs enligt principskiss. se även Brandsäkerhet under Funktionskrav. Materialklasser Land standard Klass Europa EN a2-s1,d Frekvens Hz Ecophon Master rigid dp 200 mm tkh. --- Ecophon Master rigid dp/gamma 200 mm tkh. Ecophon Master rigid dp + Ecophon Extra Bass 200 mm tkh. tkh. = total konstruktionshöjd. Produkt Master rigid dp tkh (mm) 200 absorptionsklass a Ljudisolering Ej tillämplig avskildhet (speech Privacy) Ej tillämplig tillgänglighet Plattorna är säkrade i bärverket, men demonterbara. Minsta höjd för demonterbarhet enligt principskiss. RengöRbARhet systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. ljuseffektivitet White Frost, närmaste NCs-färgprov s N, 85 % ljusreflektion (varav mer än 99 % är diffus reflektion). retroreflektionskoefficient 63 mcd/(m²lx). glans < 1. klimatpåverkan absorbenterna klarar en permanent relativ luftfuktighet på 95 % vid 30 C utan att formförändras (iso 4611). inomhusmiljö Certifierad enligt indeklima-mærkning och rekommenderas av astma och allergiförbundet. miljöpåverkan svanen-märkt. Återvinningsbar. kg mekaniska egenskaper systemet har testats enligt EN annex d och uppfyller klass 3a. För information beträffande nyttolaster och förutsättningar för belastningskapacitet - se principskiss. Villkor: se teknikska egenskaper, Mekaniska egenskaper. montering Monteras enligt Principskiss i systemöversikt, vilken innehåller information om minsta totala konstruktionshöjd. 18

19 M318 PrinciPskiss (M318) för Montage av Master rigid dp MaterialsPecifikation (exkl. spill) Format c, mm 600x x600 1 ecophon Master rigid dp 2,8/m² 1,4/m² 2 connect t24 Huvudprofil, c1200 0,9m/m² 0,9m/m² 3 connect t24 tvärprofil, l=1200 mm, c600 1,7m/m² 1,7m/m² 4 connect t24 tvärprofil l=600 0,9m/m² - 5 connect Justerbar pendel, c1200 (max. avstånd från vägg 600 mm) 0,7/m² 0,7/m² 6 connect Pendelfäste 0,7/m² 0,7/m² 7 connect väggfäste t-profil (för varje nerpendlad rad Huvudprofil och varannan rad tvärprofil) efter behov efter behov 8 alt. connect skugglist (infästning max c300) efter behov efter behov 9 connect väggdistans 5 1/passbit med bara en bärande sida 2/passbit med bara en bärande sida 10 connect absorbentlås dp 1/absorbent 2/absorbent 11 vid diktmontage: connect direktfäste, c1200 0,7/m² 0,7/m² 12 ecophon extra Bass (1200x600x50 mm) 0,6/m² 0,6/m² Δ Min. total konstruktionshöjd: 135 mm - - δ Minsta höjd för demonterbarhet: 30 mm storlek, mm Max nyttolaster (n) Min belastningskapacitet (n) 600x x se Materialspecifikation vägganslutning med connect skugglist connect väggdistans 5 för fixering av passbitar nyttolast/belastningskapacitet 19

20 Allt startade 1958 då den första ljudabsorbenten av glasull producerades i Sverige för att förbättra den akustiska arbetsmiljön. Idag är Ecophon en global leverantör av akustiska tak och väggsystem som bidrar till god rumsakustik och sund inomhusmiljö med fokus på kontor, utbildnings-, vård- och industriella produktionslokaler. Vi ingår i Saint-Gobain koncernen och har försäljningsenheter och distributörer i många länder. Ecophon har en vision att förtjäna globalt ledarskap inom akustiktak och akustiska väggabsorbenter genom att erbjuda bästa nytta för slutanvändaren. Vi har en kontinuerlig dialog med myndigheter, arbetsmiljöorganisationer och forskningsinstitut, samt deltar i framtagandet av nationella ljudstandarder. Ecophon bidrar till att skapa en god ljudkomfort och därmed också till människors välbefinnande SE.Artnr:929136
