1 Smarta, säkra, snygga korridorlösningar

2 Ecophon Group 2009 Idé och layout: Saint-Gobain Ecophon AB, Tryckeri: Skånetryck AB, Foto, sid 7: Studio Schuurmans Elshout, Åke E:son Lindman, Bert Leandersson, Patrick Salaün, Åke E:son Lindman, Åke E:son Lindman, Åke E:son Lindman, Åke E:son Lindman, Studio Schuurmans Elshout, Anastasia Kazakova, Szymon Polański, Rob t Hart Fotografie. 2

3 Målet i en korridor är inte alltid i slutet av den 3

4 4

5 5 Pedagogen, Göteborgs Universitet Arkitekt: 3xNielsen Fotograf: Bert Leandersson

6 En byggnads mest besökta rum Korridorer och andra kommunikationsutrymmen måste kunna erbjuda många funktioner. Folk ska kunna ta sig fram mellan byggnadens olika rum och lokaler. Här sker möten mellan människor och här transporteras förnödenheter och material. Man kan med fog säga att korridoren är husets mest besökta rum. Det första intrycket av hela lokalen och verksamheten skapas via korridoren från entrén och ända fram till konferensrummet, skolsalen eller till behandlingsrummet på sjukhuset. Korridorer och andra kommunikationsutrymmen är byggnadens livsnerv där funktion och utseende måste ha högsta prioritet. Korridoren flera saker att tänka på Korridorer kan kräva speciella byggtekniska lösningar då utrymmet ovan undertaket ofta innehåller rör- och kabeldragningar till el, elektronik, luft, värme, vatten och kyla. 6 Ibland är det lågt i tak och möten mellan olika undertak mot angränsande lokaler måste lösas ur ett såväl praktiskt som estetiskt perspektiv. Att enkelt komma åt ovanför undertaket är ofta ett av funktionskraven. Välj bland våra kompletta akustiktaksystem anpassade för just korridorer och andra kommunikationsutrymmen. Då får du snygga och säkra lösningar utan kompromisser. Med en bra rumsakustik kan lokalerna dessutom användas effektivare och för flera olika ändamål. Med hjälp av Ecophons produkter, system och kunskaper får du alla nödvändiga funktioner, ökad tillgänglighet i dina lokaler och estetiskt fullvärdiga lösningar. Tveka därför inte att ta kontakt med oss. Vi finns till ert förfogande.

7 7

8 Där en bra ljudmiljö betyder allt Buller och ljud från prat, spring och rörelser måste begränsas i korridorerna. Enklast och effektivast utnyttjar man hela takytan för bästa tänkbara ljudabsorption. Room Acoustic Comfort är en guide utvecklad av Ecophon som visar hur du kan skapa en god ljudmiljö. I korridorer gäller det oftast att sänka ljudnivån och minimera ljudutbredningen. Även efterklangstiden minskar vilket förbättrar taluppfattbarheten. De nya parametrarna DL 2, som beskriver hur ljudet avtar med avståndet från en ljudkälla, och DL f, som beskriver hur rummet bidrar till ljudnivån i olika delar av lokalen, används för att bedöma rummets ljudkomfort. På så vis kan man mäta sig fram till vilka rumsakustiska insatser som krävs för att kunna skapa den ljudmiljö som önskas i lokalerna. I smala korridorer förväntas ljudnivån (DL 2 ) minska med 3 4 db(a) per avståndsfördubbling med hjälp av ljudabsorbenter av ljudabsorptionsklass A. Med samma behandling kommer ljudnivån(dl f ) i rummet att ligga kring 7 8 db(a) högre än vad man skulle få om man mätte utomhus utan reflekterande ytor. Detta indikerar på en god ljudmiljö inomhus, då värdet innebär en betydlig ljudnivåsänkning jämfört med ett rum med kala och hårda ytor utan ljudabsorption. Vill du veta mer om hur man får en bra ljudmiljö i alla avseende enligt Room Acoustic Comfort TM? Gå in på vår hemsida 8

9 Sjukvård På sjukhus vill man gärna arbeta med öppna dörrar, så att man kan höra patienter och signaler från övervakningsutrustning. I många fall används korridorer som väntrum och ibland förekommer det att patienter temporärt placeras ute i korridorerna. Talkommunikationen måste fungera optimalt med patienterna, även om många är äldre och hör dåligt. En dålig ljudmiljö kan öka otryggheten och stressen i en redan oroande situation. Bästa tänkbara rumsakustik är avgörande för att skapa en god ljudmiljö både i korridorer och i kringliggande utrymmen. Utbildning Skolkorridorer används på rasterna för avkoppling och vila men även under lektionstid för möten och studier då man ofta saknar fasta arbetsplatser för grupparbeten. Elever och personal passerar ständigt genom korridorerna och skapar ljud som ibland stör lektionerna intill. Är det bullrigt i korridorerna tar eleverna med sig den höga ljudvolymen in i lektionssalen vilket kan sabotera undervisningen och i slutänden t.o.m. utbildningen. Rumsakustiken i en skolkorridor bör därför jämställas med ett vanligt klassrum om man ska kunna utnyttja korridorytor och angränsande lokaler fullt ut. Kontor Korridoren är kontorets viktigaste rum för spontana möten. Därför måste det kännas obesvärat att hålla en dialog där. Samtidigt får ljudet från korridorerna inte störa verksamheten i angränsande utrymmen. Flexibel användning av kontorskorridorer ställer ytterligare krav på ljudmiljön. Ytorna disponeras kanske som mötes- och arbetsplatser eller fikarum. I korridorer placeras ibland även skrivare, kopiatorer och servrar som stör. Kraven på en bra ljudmiljö i korridorer och andra kommunikationsstråk bör därför vara lika höga som i kontoret i övrigt. 9

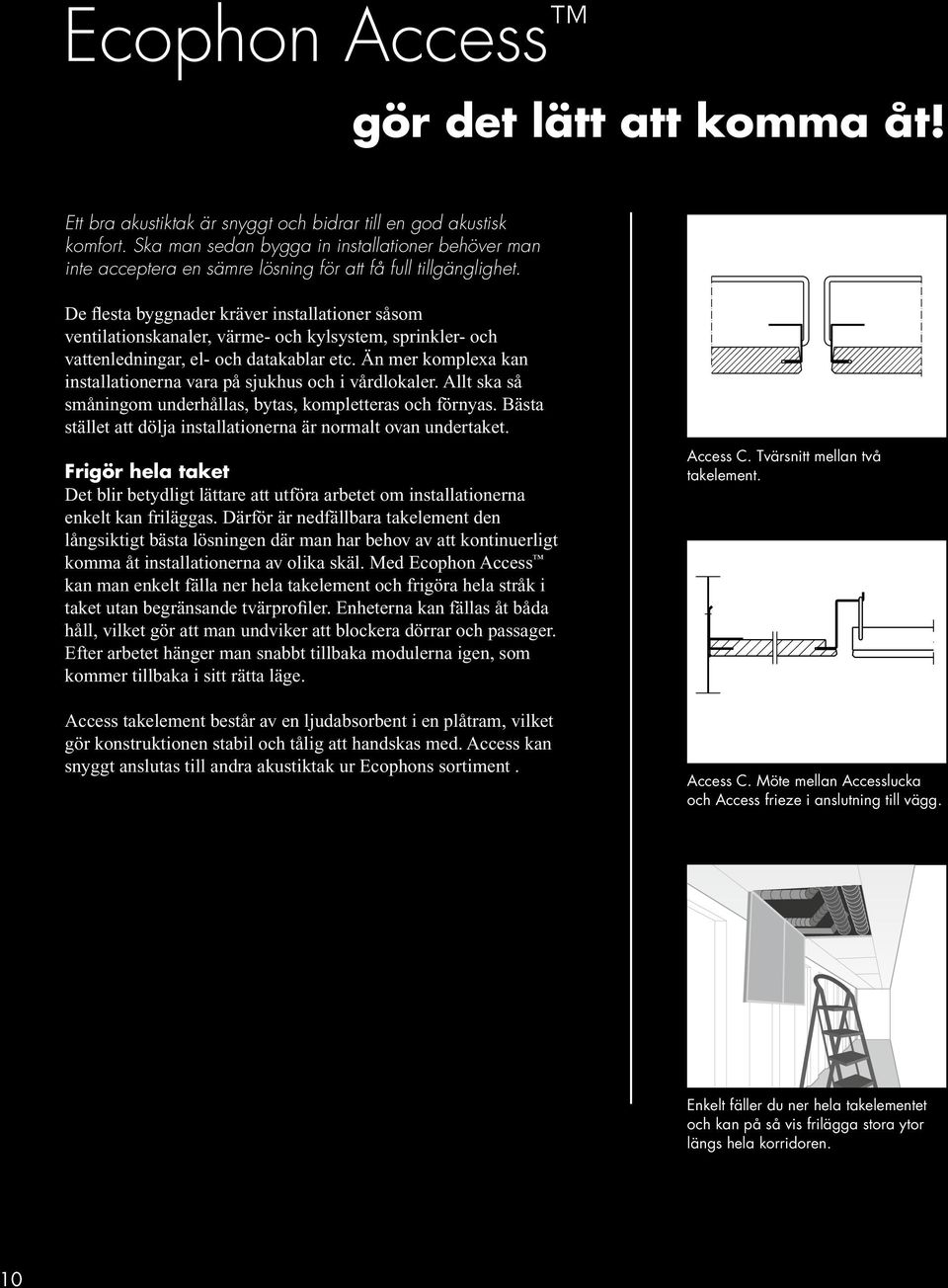

10 Ecophon Access gör det lätt att komma åt! Ett bra akustiktak är snyggt och bidrar till en god akustisk komfort. Ska man sedan bygga in installationer behöver man inte acceptera en sämre lösning för att få full tillgänglighet. De flesta byggnader kräver installationer såsom ventilationskanaler, värme- och kylsystem, sprinkler- och vattenledningar, el- och datakablar etc. Än mer komplexa kan installationerna vara på sjukhus och i vårdlokaler. Allt ska så småningom underhållas, bytas, kompletteras och förnyas. Bästa stället att dölja installationerna är normalt ovan undertaket. Frigör hela taket Det blir betydligt lättare att utföra arbetet om installationerna enkelt kan friläggas. Därför är nedfällbara takelement den långsiktigt bästa lösningen där man har behov av att kontinuerligt komma åt installationerna av olika skäl. Med Ecophon Access kan man enkelt fälla ner hela takelement och frigöra hela stråk i taket utan begränsande tvärprofiler. Enheterna kan fällas åt båda håll, vilket gör att man undviker att blockera dörrar och passager. Efter arbetet hänger man snabbt tillbaka modulerna igen, som kommer tillbaka i sitt rätta läge. Access takelement består av en ljudabsorbent i en plåtram, vilket gör konstruktionen stabil och tålig att handskas med. Access kan snyggt anslutas till andra akustiktak ur Ecophons sortiment. Access C. Tvärsnitt mellan två takelement. Access C. Möte mellan Accesslucka och Access frieze i anslutning till vägg. Enkelt fäller du ner hela takelementet och kan på så vis frilägga stora ytor längs hela korridoren. 10

11 11 3 Jernhuset Arkitekt: Aix Arkitekter AB Fotograf: Åke E:son Lindman

12 Ecophon Focus Ds XL för slät, matt och elegant yta Estetiskt kan det vara en fördel att välja lite bredare takskivor som når från vägg till vägg i korridoren. När skivan demonteras friläggs utrymmet i hela sin bredd. Behöver man komma åt ovan undertaket lite då och då rekommenderar vi Ecophon Focus Ds XL. Takskivorna finns i bredder upp till 2400 mm. På så vis undviker man längsgående profiler i korridorer, vilket underlättar arbetet med installationerna i taket. Såväl montering som demontering är enklare än tidigare med det nya systemet. Samtidigt får man ett helt och rent tak utan störande rutmönster i smala utrymmen. Väljer du Focus XL med vår kant Ds får du ett dolt bärverk med en symmetrisk kantutformning som gör såväl montering som demontering enkel. Focus Ds XL. Tvärsnitt mellan två takplattor. Välj tak I de fall man inte räknar med att behöva komma åt installationer, mer än vid undantag, finns även andra taklösningar att välja på Focus Ds XL är enkelt att montera såväl som att demontera. 12

13 13 Yad Lebanim Moderna Museet Arkitekt: Rafy Raysh Architects Fotograf: Shuki Kook Studio

14 Ecophon Super G Dp XL tål hårda tag Ecophon Super GTM Dp XL är akustiktaket för tuffa miljöer som till exempel skolkorridorer. Med sin stryktåliga yta, Super G, och den unika fjäderbelastade infästningen av takskivorna, tål taket slag och stötar. Allt för att undvika skador. Takskivorna är samtidigt både enkla att montera och demontera. Vårt nya akustiktaksystem Super G Dp XL som finns i längder upp till 2400 mm, för korridorer och installationsstråk, har en fjäderbelastad infästning i bärverket. Det ska mycket till för att bollar, väskor och annat som kastas upp i taket ska kunna rubba eller skada akustiktaket. Skivorna ligger kvar i sitt rätta läge. Den sinnrika infästningen innebär att man får ett slagtåligt tak i kombination med att enkelt kunna montera eller demontera takskivorna då det behövs. Detta har visat sig mycket uppskattat av förvaltare och underhållsfolk i våra skolor. Super G Dp XL. Tvärsnitt mellan två takplattor. Spalten är 8 mm. Super G Dp XL tål slag och stötar i exempelvis skolkorridorer. Vid monteringen pressas takskivan mot fjädern i profilen och hamnar rätt i sitt spår. 14

15 15 Cardinal Hume RC school Arkitekt: GWK Architects Fotograf: Jeff Faraday

16 Ecophon frieze en ljudabsorberande inramning Takvinkeln är den del av korridoren där ljudabsorptionen är viktigast och där den gör mest nytta. Med Ecophons produkter utnyttjar du hela taket för en bättre ljudmiljö. En och samma hantverkare kan göra hela montaget och du får ett snyggt och homogent tak. Av tradition väljer man att ansluta fast monterade takskivor utmed korridorväggen. Det anses enkelt och säkert att snyggt fälla in belysning i och därmed undvika besvärande utrustning i de demonterbara takelementen. Med Ecophon frieze kan hela monteringen göras vid ett och samma tillfälle och man slipper fördyrande och tidskrävande moment som till exempel spackling och målning. Hela taket kan hållas öppet under arbetet med installationerna och en och samma hantverkare kan därefter både påbörja och avsluta montaget. Systemet är flexibelt och kan monteras i alla typer av korridorer oberoende av bredd. Man kan enkelt kompensera för byggtoleranser, då takskivorna är lätta att skära till och anpassa till vägglist och väggens form. Ecophon Access frieze Access frieze kan integreras med våra övriga Access-produkter, vilket gör att ytmaterialet blir detsamma över hela taket. Kantutformning och övergångar bygger på ett gemensamt system för att skapa ett homogent undertak. Ecophon Focus frieze Focus frieze, som är en patenterad lösning, är anpassad till Focus takskivor och används t.ex. när man inte vill eller kan låta skivorna gå hela vägen från vägg till vägg. Focus E frieze.tvärsnitt i möte mot vägg. Ljudabsorption i taket är särskilt viktig närmast väggen. I vinkeln mellan tak och vägg träffas takytan av såväl direktljud som av ljud som reflekteras från övre delen av väggen, vilket ställer extra höga krav på ljudabsorption. 16

17 17 3 Sparbanken Finn Fotograf: Martin Palvén

18 Ecophon Line förstärker färdriktningen Korridorer kräver extra bra belysning, då det ofta saknas fönster. En dåligt belyst korridor kan vara irriterande, då ögat inte hinner vänja sig mellan ljusa och mörka partier, när man passerar. Detta kan t.o.m innebära en säkerhetsrisk. En väl genomtänkt belysning förstärker även färdriktningen genom korridoren. Då det ofta är lågt i tak i en korridor är akustiktaket det bästa stället för armaturer. Ecophons system är utvecklade för att kunna bära olika typer av installationer. Bärverket är hållfast och det är lätt och säkert att göra snygga håltagningar för belysning, vilket minskar risken för tvivelaktiga montage. Line installerat i Focus E. Tvärsnitt. Integrerade armaturer I systemet ingår även takskivor med integrerade armaturer, såsom Ecophon Line. Täckringar och andra störande komponenter undviks och armaturen blir helt enkelt en del av taket en snygg lösning som ger ett behagligt allmänljus åt hela korridoren. Takskivan kan enkelt demonteras och opalplasten kan rengöras på bägge sidor utan besvärliga ingrepp. Line är en rektangulär belysningsarmatur som är infälld i akustiktaket. 18

19 Ecophon Huvudkontor 19 Fotograf: Patrick 21 Klemm

20 Ecophon Lighting ger rymd åt korridoren Med hjälp av belysningsarmaturer, som indirekt återkastar ljuset från ett vitt matt tak, får man en estetiskt tilltalande och jämn belysning i korridoren. Förutsättningen är att takytan både har en hög ljusreflektion och en hög ljusdiffusion. Ecophons yta Akutex FT tar tillvara det indirekta ljuset och återger det jämnt fördelat i korridoren utan risk för bländning. Den vita och släta ytan bidrar till en helt ny rumsupplevelse, tack vare den extremt matta ytan. Ljusreflektionen är hög vilket innebär att man kan reducera installerad effekt och därmed minska antalet armaturer vilket sänker driftskostnaden. Tillsammans med bästa tänkbara ljudabsorption får du ett vackert akustiktak som tillför estetiska värden i moderna lokaler. Focus Wing E med WingLight TM. Tvärsnitt. System för indirekt belysning Genom att belysa väggarna via dolda lysrörsramper i akustiktaket upplevs korridoren som bredare. Med Ecophon Focus Wing, som är idealisk för integrerad indirekt belysning, blir taket mer än en yta det blir ett designelement och ett blickfång. Belysta nivåövergångar ger rymd åt korridoren. Uppljusprofil med välvd absorbent mot vägg. Läs mer om Akutex, Ecophons unika ytskiktsteknologi, på 20

21 21 Nääs Fabriker Hotell Fotograf: Ulf Celander

22 Systemen som säkerställer helheten Bärverket Ecophon Connect utgörs av ett stort antal komponenter som kan användas i många olika montagesituationer. Det är ett robust, tidsbesparande system som ger flexibla och estetiskt tilltalande undertaksmontage. Tack vare den patenterade tvärprofilskopplingen, ger Connect en säker sammanfogning som gör hela taket lätt demonterbart. Connect Modulvägglist med Ecophon Soft Fixing Tack vare en sinnrik ursparning i de längsgående bärprofilerna i vår modulvägglist ligger tvärprofilerna låsta så att takskivor med dolt bärverk lätt och säkert kan läggas tillbaka på plats vid montering. Med ett enkelt handgrepp kan man dessutom demontera tvärprofilerna och frilägga taket i sin helhet. Därför finns nu möjligheten att välja ett helt och slätt akustiktak, till exempel Ds, den nya kantutformningen från Ecophon, till korridorer med krav på åtkomst i taket. Modulvägglisten är även perfekt för Super G Dp XL och andra produkter ur sortimentet. En konventionell vägglist är stum och materialet har en tendens att böja sig nedåt eller uppåt på grund av de krafter som bildas när listen böjs ut eller in mot väggen. Genom en egenutvecklad lösning, med en flexibel utstansad tunga, kan takskivorna nu ligga plant utmed hela väggen i korridoren, även om väggen i sig är ojämn och buktar ut eller in. Vägglister utförda med Ecophon Soft Fixing minskar risken för deformation av listen och skivorna ligger dikt mot bärverket, utan förfulande skuggbildning. Framförallt i korridorer där väggarna är långa och visuellt närvarande utmed siktlinjen kan anslutningar mot vägg annars bli till ett estetiskt problem. Med hjälp av Soft Fixing har du nu tillgång till en unik lösning med förlåtande vägglister. 22

23 Fjäderbelastad infästning En skräddarsydd stålfjäder fästes i bärverket vid montering av det stryktåliga akustiktaket Ecophon Super G Dp XL. Takskivorna, som lätt pressas mot den fjäderbelastade profilen, hamnar i exakt läge, in i sitt spår. I samband med demontering trycks skivan mot fjädern och kan på så vis monteras ned. Fjäderbelastningen gör att skivan är låst i bärverket när den är monterad, vilket minskar risken för att någon obehörig ska lyckas rubba den. Upphängning av Ecophon Access Ecophon Access bygger på en konstruktion med en utstansad stålprofil i bärverket och byglar som hänger upp takelementet i sidorna. Enkelt och säkert fälls elementet ned och hänger fritt från valfri sida. 23

24 Välj korridorlösning och funktion Att välja rätt ska vara lätt. Enligt nedanstående tabell får du en snabb överblick över vilka korridorsystem som uppfyller dina behov bäst. Rekommendationerna är baserade på vår långa erfarenhet av de krav och önskemål som akustiktaket bör uppfylla för respektive lokaltyp. Vid speciella förhållanden bör man dock göra en detaljanalys för ett korrekt val. För information gällande respektive akustiktaksystems egenskaper hänvisar vi till vår hemsida. System Användningsområde Demonteringsbehov Sjukvård Utbildning Kontor Frekvent Ibland Sällan Access A, C och E Inramad, full tillgänglighet Focus A XL Synligt bärverk Focus Dg Försänkt, synligt bärverk Focus Ds XL Dolt bärverk Focus E XL Försänkt synligt bärverk Super G Dp XL Slagtåligt, försänkt synligt bärverk =Rekommendation =Bra alternativ System Kompletterande produkter WingLight Ecophon Line, Dot, Square Frieze Access A, C och E Focus A Focus E Focus Dg Focus Ds =Går att kombinera Hämta CAD-ritningar och anvisningar för montering och demontering på vår hemsida, 24

25 25 Vzdělávací centrum Škoda Auto Na Karmeli Arkitekt: A.D.N.S PRODUCTION s.r.o., Ing.arch.Juraj Sonlajtner Fotograf: Martina Jansová

26 Ecophon Access A Ett akustiktak för korridorer och andra installationstäta ytor där frekvent kontroll och service är nödvändig och därmed kräver ständig åtkomst. Ecophon Access A monteras i stråk, från vägg till vägg i korridorer, med eller utan friser. Alternativt kan Ecophon Access A monteras som stråk/fältmontage i konventionellt akustiktak. Access A absorbenterna är infällda i metallramen vilket ger ett montage med synlig profil. Avståndet mellan två Accesselement är 23 mm, vilket ger ett breddmodulmått på 600 resp 1200 mm. SYSTEM OCH PRODUKTBESKRIVNING Systemet består av Ecophon Access A element och Ecophon Access bärverk, med ungefärlig vikt på 4 kg/m². Ecophon Access A består av en U-profilram med en infälld ljudabsorbent. Två byglar är infästa i ramen för upphängning. Absorbenten har en kärna av glasull, med ytskiktet Akutex FT på den exponerade ytan. Baksidan är belagd med glasfilt. U-profilramen och bärverket är tillverkade av galvaniserat stål. AKUSTIK: LJUDABSORPTION: Enligt rumsmetoden (EN ISO 354) hos SP. tkh = total konstruktionshöjd α p Praktisk ljudabsorptionsfaktor Ecophon Access A / tkh 200 mm Klassificering enligt SS-EN ISO Produkt tkh Absorptionsklass LJUDISOLERING: Ljudabsorptionsklass A AVSKILDHET (Speech Privacy): Ej tillämplig Frekvens, Hz Access A 200 A SORTIMENT Format c, mm Specialfästen ( ) x 600 ( ) x 1200 Tjocklek Principskiss M60 M60 Access A element Anslutning mellan vägg och Access A med Access Universalprofil Access A system Access A system med Access Frieze ÅTKOMLIGHET: Accesselementen är nedfällbara från två motsatta sidor och dessutom lätta att lyfta ner för total demontering. I nedfällt läge ger Access A total åtkomlighet i stråkets riktning, då inga tvärgående profiler finns. Minsta höjd för demontering enligt principskiss. RENGÖRBARHET: Systemt tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. KULÖR OCH LJUSEFFEKTIVITET: White Frost, närmaste NCS-färgprov S 0500-N, 85% ljusreflektion (varav mer än 99% är diffus reflektion). Retroreflektionskoefficient 63 mcd/(m 2 *lx). Glans < 1 KLIMATPÅVERKAN: Systemet klarar korrosivitetsklass C2 (miljöer med låg korrosionsrisk). Absorbenterna klarar dock 95% RF vid 30 C utan att formförändras (ISO 4611). INOMHUSMILJÖ: Certifierad enligt Indeklima-mærkning. Rekommenderas av Astma och Allergi Förbundet. Miljöpåverkan: Svanen-märkt. Återvinningsbar. kg BRANDSÄKERHET: Materialklasser Land Standard Klass Europa EN A2-s1,d0 Ljudabsorbenternas kärna av glasull har testats och klassificerats som ej brännbar enligt EN ISO MEKANISKA EGENSKAPER: För information beträffande nyttolaster och förutsättningar för belastningskapacitet se principskiss. Villkor: Se Tekniska egenskaper, Mekaniska egenskaper. MONTERING: Monteras enligt principskiss M60, vilken innehåller information om minsta totala konstruktionshöjd. De nedfällbara elementen är inte avsedda som bärare av armaturer. Belysning installeras lämpligen i särskilda stråk utanför de nedfällbara elementen eller som väggbelysning. CADsupport, Produktväljaren, Föreskrifter, Skötselanvisningar 26

27 Principskiss (M60) för montage av Ecophon Access A Anslutning mot undertak med takinfästning (anslutning A2_A24), Anslutning mot vägg (anslutning: A2_A21) Access Väggfäste 0147, c 1800 Access Vinkelfäste 0203 (vid lutande infästning Access Takfäste 0202) Access Pendelskena 0204, c 1800 mm Access Universalprofil 0250 Access Bygel Ecophon Access takelement Access Vinkelfäste 0203 Access Avväxlingsprofil 0151 Access Pendelskena 0204, c 1800 mm Access Monteringsskruv 0218 Access Bygel Ecophon akustiktak Ecophon Access takelement Anslutning mot undertak med vägginfästning alt. 1 (anslutning A2_A23) Anslutning mot undertak med vägginfästning alt. 2 (anslutning A2_A27) ACCESS Montage i dubbla rader (anslutning A2_A22) Max nyttolast. Min belastingskapacitet för nedpendlingskomponenter. Δ Min total konstruktionshöjd: 120 mm Format (mm) ( )x600 ( )x1200 Max nyttolast (N) Min belastningskapacitet (N) δ Minsta höjd för demonterbarhet: 80 mm Anslutning till vägg Anslutning till akustiktak Nyttolast/Belastningskapacitet Vertikala mått Montage i dubbla rader (anslutning A2_A22) Access Vinkelfäste 0203 (vid lutande infästning Access Takfäste 0202) Access Pendelskena 0204, c 1800 mm Access Pendelskena 0204 Anslutning mot undertak med vägginfästning alt. 1 (anslutning A2_A23) Access Väggkonsol 0116 c 1800 (om avståndet till vägg < 300 mm) alt. Access Takpendel 0077 (om avståndet till vägg är mm) Plats för t.ex. Access Kabelränna Access Pendelskena 0204 (tillkapas för montering på Access Väggkonsol / Takpendel för kontinuerlig justering i sidled) Anslutning mot undertak med vägginfästning alt. 2 (anslutning A2_A27) Access Vinkelfäste 0203 Access Pendelskena 0204, c 1800 mm Access Vinkelfäste 0203 Access Dubbel Bärprofil 0190 Access Monteringsskruv 0218 Access Bygel Access Vinkelfäste 0203 Access Monteringsskruv 0218 Access Bygel Access Monteringsskruv 0218 Access Vinkelfäste 0203 Ecophon Access takelement Ecophon akustiktak alt. Access frieze 5900 Ecophon Access takelement Access Avväxlingsprofil 0151 Ecophon akustiktak alt. Access frieze 5900 Access Bygel Access Ecophon Access Avväxlingsprofil 0151 takelement 27

28 Ecophon Access C Ett akustiktak för korridorer och andra installationstäta ytor där frekvent kontroll och service är nödvändig och därmed kräver ständig åtkomst. Ecophon Access C monteras i stråk, från vägg till vägg i korridorer kombinerat med friser. Alternativt kan Ecophon Access C monteras som stråk/fältmontage i konventionellt akustiktak. Access C elementen har metallramen infälld i absorbentens kant vilket ger ett montage utan synliga profiler. Avståndet mellan två Accesselement är 23 mm, vilket ger ett breddmodulmått på 600 resp 1200 mm. SYSTEM OCH PRODUKTBESKRIVNING Systemet består av Ecophon Access C element och Ecophon Access bärverk, med ungefärligt vikt på 4 kg/m². Ecophon Access C består av en U-profilram med en infälld ljudabsorbent. Två byglar är infästa i ramen för upphängning. Absorbenterna har en kärna av glasull, med ytskiktet Akutex FT på den exponerade ytan. Baksidan är belagd med glasfilt. Kanterna är fasade och målade. U-profilramen och bärverket är tillverkade i galvaniserat stål. AKUSTIK: LJUDABSORPTION: Enligt rumsmetoden (EN ISO 354) hos SP. tkh = total konstruktionshöjd α p Praktisk ljudabsorptionsfaktor Ecophon Access C / tkh 200 mm Klassificering enligt SS-EN ISO Produkt tkh Absorptionsklass LJUDISOLERING: Ej tillämplig. AVSKILDHET (Speech Privacy): Ej tillämplig Frekvens, Hz Access C 200 A SORTIMENT Format c, mm Specialfästen ( ) x 600 ( ) x 1200 Tjocklek Principskiss M63 M63 Access C element Anslutning mellan vägg och Access C med Access Universalprofil Access C system. Access C system med Access frieze. ÅTKOMLIGHET: Accesselementen är nedfällbara från två motsatta sidor och dessutom lätta att lyfta ner för total demontering. I nedfällt läge ger Access C total åtkomlighet i stråkets riktning, då inga tvärgående profiler finns. Minsta höjd för demontering enligt principskiss. RENGÖRBARHET: Systemt tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. KULÖR OCH LJUSEFFEKTIVITET: White Frost, närmaste NCS-färgprov S 0500-N, 85% ljusreflektion (varav mer än 99% är diffus reflektion). Retroreflektionskoefficient 63 mcd/(m 2 *lx). Glans < 1 KLIMATPÅVERKAN: Systemet klarar korrosivitetsklass C2 (miljöer med låg korrosionsrisk). Absorbenterna klarar dock 95% RF vid 30 C utan att formförändras (ISO 4611). INOMHUSMILJÖ: Certifierad enligt Indeklima-mærkning. Rekommenderas av Astma och Allergi Förbundet. Miljöpåverkan: Svanen-märkt. Återvinningsbar. kg BRANDSÄKERHET: Materialklasser Land Standard Klass Europa EN A2-s1,d0 Ljudabsorbenternas kärna av glasull har testats och klassificerats som ej brännbar enligt EN ISO MEKANISKA EGENSKAPER: För information beträffande nyttolaster och förutsättningar för belastningskapacitet se principskiss. Villkor: Se Tekniska egenskaper, Mekaniska egenskaper. MONTERING: Monteras enligt principskiss M63, vilken innehåller information om minsta totala konstruktionhöjd. De nedfällbara elementen är inte avsedda som bärare av armaturer. Belysning installeras lämpligen i särskilda stråk utanför de nedfällbara elementen eller som väggbelysning. CADsupport, Produktväljaren, Föreskrifter, Skötselanvisningar 28

29 Principskiss (M63) för montage av Ecophon Access C Anslutning mot undertak med takinfästning (anslutning A2_C24), Access Vinkelfäste 0203 (vid lutande infästning Access Takfäste 0202) Access Pendelskena 0204, c 1800 mm Access Vinkelfäste 0203 Access Pendelskena 0204, c 1800 mm Anslutning mot vägg (anslutning: A2_C21) Access Avväxlingsprofil 0151 Access Monteringsskruv 0218 Access Bygel Access Väggfäste 0147, c 1800 Access Universalprofil 0250 Access Bygel Access frieze Ecophon Access takelement Anslutning mot undertak med vägginfästning alt. 1 (anslutning A2_C23) Ecophon Access takelement Anslutning mot undertak med vägginfästning alt. 2 (anslutning A2_C27) ACCESS Montage i dubbla rader (anslutning A2_C22) Max nyttolast. Min belastingskapacitet för nedpendlingskomponenter. Δ Min total konstruktionshöjd: 130 mm Format (mm) ( )x ( )x Max Min belastningskapacitet nyttolast (N) (N) δ Minsta höjd för demonterbarhet: 90 mm Anslutning till vägg Anslutning mot Access frieze Nyttolast/Belastningskapacitet Vertikala mått Montage i dubbla rader (anslutning A2_C22) Access Vinkelfäste 0203 (vid lutande infästning Access Takfäste 0202) Access Pendelskena 0204, c 1800 mm Access Vinkelfäste 0203 Access Dubbel Bärprofil 0190 Access Pendelskena 0204, c 1800 mm Access Monteringsskruv 0218 Access Bygel Ecophon Access takelement Anslutning mot undertak med vägginfästning alt. 1 (anslutning A2_C23) Access Väggkonsol 0116 c 1800 (om avståndet till vägg < 300 mm) alt. Access Takpendel 0077 (om avståndet till vägg är mm) Access frieze Plats för t.ex. Access Kabelränna Access Pendelskena 0204 (tillkapas för montering på Access Väggkonsol / Takpendel för kontinuerlig justering i sidled) Access Vinkelfäste 0203 Access Monteringsskruv 0218 Access Bygel Ecophon Access takelement Access Avväxlingsprofil 0151 Anslutning mot undertak med vägginfästning alt. 2 (anslutning A2_C27) Access Vinkelfäste 0203 Access Monteringsskruv 0218 Access frieze Access Pendelskena 0204, c 1800 mm Access Avväxlingsprofil 0151 Access Vinkelfäste 0203 Access Bygel Ecophon Access takelement 29

30 Ecophon Focus Ds XL Corridor För korridorer där man vill ha ett nedpendlat undertak med dolt bärverk, men där varje absorbent måste vara demonterbar. Undertaket har slätt utseende, där de fasade kanterna enbart bildar ett diskret spår mellan plattorna. SYSTEM OCH PRODUKTBESKRVNING Systemet består av Ecophon Focus Ds absorbenter och Ecophon Connect bärverk, med ungefärlig vikt på 3-4 kg/m². Absorbenterna har en kärna av glasull, med ytskiktet Akutex FT på den exponerade ytan. Baksidan är belagd med glasfilt och kanterna är målade. Bärverket är tillverkat av galvaniserat stål. För bästa prestanda och kvalitet, använd Ecophon Connect bärverksystem och tillbehör. SORTIMENT Format c, mm T x x x x 600 Tjocklek Principskiss M238 M238 M238 M238 AKUSTIK: LJUDABSORPTION: Enligt rumsmetoden (EN ISO 354) hos SP. tkh = total konstruktionshöjd α p Praktisk ljudabsorptionsfaktor Ecophon Focus Ds / tkh 200 mm... Ecophon Focus Ds / tkh 50 mm Klassificering enligt SS-EN ISO Produkt tkh Absorptionsklass LJUDISOLERING: D n,f,w =24 db enligt SS-EN ISO och utvärdering enligt SS-EN ISO Frekvens, Hz AVSKILDHET (Speech privacy): Articulation class AC(1.5)=180 enligt ASTM E 1111 och E B Focus Ds A A Focus Ds absorbent Sektion av Focus Ds system Image system text Varje absorbent är demonterbar ÅTKOMLIGHET: Absorbenterna är demonterbara. Minsta höjd för demonterbarhet enligt principskiss. RENGÖRBARHET:Systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. KULÖR OCH LJUSEFFEKTIVITET: White Frost, närmaste NCS färgprov S 0500-N, 85% ljusreflektion (varav mer än 99% är diffus reflektion). För andra kulörer: Se Ecophon kulörkollektion. Retroreflektionskoefficient 63 mcd/(m 2 *lx). Glans < 1 KLIMATPÅVERKAN: Absorbenterna klarar 95% RF vid 30 C utan att formförändras (ISO 4611). INOMHUSMILJÖ: Certifierad enligt Indeklima-mærkning. Rekommenderas av Astma och Allergi Förbundet. Kan användas i renrum klassificerade enligt ISO klass 6/M3.5. MILJÖPÅVERKAN: Svanen-märkt. Återvinningsbar. kg BRANDSÄKERHET: Materialklasser Land Standard Klass Europa EN A2-s1,d0 Ljudabsorbenternas kärna av glasull har testats och klassificerats som ej brännbar enligt EN ISO Systemet har klassificerats som Tändskyddande beklädnad enligt SS om montaget utföres enligt principskiss M238. Se även Brandsäkerhet under Tekniska egenskaper på vår hemsida. MEKANISKA EGENSKAPER: För information beträffande nyttolaster och förutsättningar för belastningskapacitet - se principskiss. Villkor: Se Tekniska egenskaper, Mekaniska egenskaper på vår hemsida. MONTERING: Monteras enligt principskiss M238 vilken innehåller information om minsta totala konstruktionshöjd. Eftersom plattorna kräver exakt placering, är det viktigt att ta hänsyn till integration av olika installationer, både under projektering och montage, för att uppnå ett bra slutresultat. CADsupport, Produktväljaren, Föreskrifter, Skötselanvisningar 30

31 Principskiss (M238) för montage av Ecophon Focus Ds XL i korridorer Connect Upplagsclips 0547 Connect Modulvägglist 0733 Connect Täckprofil Ds 0731 Connect T24 Korridorprofil Max nyttolast. Min belastingskapacitet för nedpendlingskomponenter. Δ Min total konstruktionshöjd: 55 mm Max Format (mm) nyttolast (N) 1600x x x Min belastningskapacitet (N) x δ Minsta höjd för demonterbarhet: 30 mm Absorbent och Connect Täckprofil Ds Korridorprofil positionerad av Modulvägglist Nyttolast/Belastningskapacitet Vertikala mått M238 Materialspecifikation (exkl. spill) 1600x x600 Format i mm 2000x x600 Ecophon Focus Ds 1,05/m² 0,7/m² 0,95/m² 0,85/m² Connect Modulvägglist 0733 Connect T24 Korridorprofil Connect Täckprofil Ds st / platta 2st / platta 2st / platta 2st / platta Connect Upplagsclips

32 Ecophon Super G Dp XL För akustiktak i skolkorridorer och andra miljöer, där det föreligger risk för mekanisk påverkan. Ecophon Super G Dp XL har ett delvis synligt bärverk, och Dp kanten som säkrar absorbenten till bärverket. Absorbenterna är demonterbara. AKUSTIK: LJUDABSORPTION: Enligt rumsmetoden (EN ISO 354) hos SP. α p Praktisk ljudabsorptionsfaktor SYSTEM OCH PRODUKTBESKRIVNING 0. 4 Systemet består av Ecophon Super G Dp XL absorbenter och 0. 2 Ecophon Connect bärverk, med ungefärlig vikt på 3-4 kg/m² Frekvens, Hz Absorbenterna har en kärna av glasull. Den exponerade ytan är... belagd med en extra stark glasfiberväv och baksidan är belagd Klassificering enligt SS-EN ISO med glasfilt. Kanterna är målade och primade. Bärverket är tillverkat av galvaniserat stål. För bästa prestanda och kvalitet, Produkt tkh Absorptionsklass Super G Dp XL 50 C 200 A använd Ecophon Connect bärverkssystem och tillbehör. LJUDISOLERING: Ej tillämplig. SORTIMENT AVSKILDHET (Speech privacy): Ej tillämplig. Format c, mm T x x x 600 Tjocklek Principskiss M240 M240 M x M240 Super G Dp XL absorbent Sektion av Super G Dp XL system Super G Dp XL system Enskilda absorbenter är lätt demonterbara ÅTKOMLIGHET: Absorbenterna är demonterbara. Minsta höjd för demonterbarhet enligt principskiss. RENGÖRBARHET: Systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. KULÖR OCH LJUSEFFEKTIVITET: White 085. Närmsta NCS-färprov: S 1002-Y. Ljusreflektion: 78%. KLIMATPÅVERKAN: Absorbenterna klarar 95% RF vid 30 C utan att formförändras (ISO 4611). INOMHUSMILJÖ: Certifierad enligt Indeklima-mærkning. Rekommenderas av Astma och Allergi Förbundet. MILJÖPÅVERKAN: Svanen-märkt. Återvinningsbar. kg BRANDSÄKERHET: Materialklasser Land Standard Klass Europa EN A2-s1,d0 Ljudabsorbenternas kärna av glasull har testats och klassificerats som ej brännbar enligt EN ISO Systemet är klassificerat som Tändskyddande beklädnad enligt SS om montaget utföres enligt M240. Se även Brandsäkerhet under Tekniska egenskaper på vår hemsida. MEKANISKA EGENSKAPER: Super G Dp XL systemet har testats enligt EN annex D (och DIN del 3) och uppfyller klass 2A. För information beträffande nyttolaster och förutsättningar för belastningskapacitet - se principskiss. Villkor: Se Teknikska egenskaper, Mekaniska egenskaper på vår hemsida. MONTERING: Monteras enligt principskiss M240 vilken innehåller information om minsta totala konstruktionshöjd. Cadsupport, Produktväljaren, Föreskrifter, Skötselanvisningar 32

33 Principskiss (M240) för montage av Ecophon Super G Dp XL i korridorer Connect Avslutningslist 0532 Connect Väggfjäder 0087 Connect Tryckbleck Dp Connect Täckprofil Dp 0732 Connect Modulvägglist 0733 Connect T24 Korridorprofil Connect Distansfjäder 0025 Connect Absorbentlås Dp 0218 Max nyttolast. Min belastingskapacitet för nedpendlingskomponenter. Δ Min total konstruktionshöjd: 48 mm Format (mm) 1600x x x x600 Max nyttolast (N) Min belastningskapacitet (N) δ Minsta höjd för demonterbarhet: 20 mm Absorbent med Täckprofil och Modulvägglist Distanfjädern håller absorbenterna i rätt position Nyttolast/Belastningskapacitet Vertikala mått M240 Materialspecifikation (exkl. spill) 1600x x600 Format i mm 2000x x600 Ecophon Super G Dp 1,05/m² 0,95/m² 0,85/m² 0,7/m² Connect Modulvägglist 0733 Connect T24 Korridorprofil Connect Distansfjäder st / platta 3st / platta 3st / platta 3st / platta Connect Täckprofil Dp st / platta 2st / platta 2st / platta 2st / platta Connect Absorbentlås Dp st / platta 3st / platta 3st / platta 3st / platta Connect Tryckbleck Dp 2st / platta 2st / platta 2st / platta 2st / platta Connect Väggfjäder /passbit 3/passbit 3/passbit 3/passbit Connect Avslutningslist

34 Ecophon Focus frieze Ds/Dg När man vill skapa en slät övergång mellan undertak och vägg. Focus frieze ka monteras mot vägg utan några synliga profiler. Absorbenterna är ej demonterbara. SYSTEM OCH PRODUKTBESKRIVNING Systemet består av Ecophon Focus frieze absorbenter och Ecophon Connect bärverk, med ungefärlig vikt på 3 kg/m². Absorbenterna har en kärna av glasull, med ytskiktet Akutex FT på den exponerade ytan. Baksidan är belagd med glasfilt och kanterna är målade. Bärverket är tillverkat av galvaniserat stål. För bästa prestanda och kvalitet, använd Ecophon Connect bärverkssystem och tillbehör. SYSTEM OCH PRODUKTBESKRIVNING Format c, mm T24 Tjocklek 20 Principskiss 2400 x 600 M239 AKUSTIK: LJUDABSORPTION: Enligt rumsmetoden (EN ISO 354) hos SP. tkh = total konstruktionshöjd α p Praktisk ljudabsorptionsfaktor Klassificering enligt SS-EN ISO Ecophon Focus frieze / tkh 200 mm Produkt tkh Absorptionsklass LJUDISOLERING: D n,f,w =24 db med mätningar enligt SS-EN ISO och utvärdering enligt SS-EN ISO Frekvens, Hz AVSKILDHET (Speech Privacy): Articulation class AC(1.5)=190 enligt ASTM E 1111 och E Focus frieze A Focus frieze system Focus frieze med Connect Friezelist 0562 Focus frieze med Connect Friezefäste 0043 ÅTKOMLIGHET: Plattorna är ej demonterbara. RENGÖRBARHET: Systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. KULÖR OCH LJUSEFFEKTIVITET: White Frost, närmaste NCS färgprov S 0500-N, 85% ljusreflektion (varav mer än 99% är diffus reflektion). Retroreflektionskoefficient 63 mcd/(m 2 *lx). Glans < 1. KLIMATPÅVERKAN: Absorbenterna klarar 95% RF vid 30 C utan att formförändras (ISO 4611). kg BRANDSÄKERHET: Materialklasser Land Standard Klass Europa EN A2-s1,d0 Ljudabsorbenternas kärna av glasull har testats och klassificerats som ej brännbar enligt EN ISO Systemet har klassificerats som Tändskyddande beklädnad enligt SS om montaget utförs enligt M239. Se även Brandsäkerhet under Tekniska egenskaper på vår hemsida. MEKANISKA EGENSKAPER: Individuella plattor kan belastas enligt beskrivning i Tekniska egenskaper, Mekaniska egenskaper. INOMHUSMILJÖ: Certifierad enligt Indeklima-mærkning. Rekommenderas av Astma och Allergi Förbundet. Kan användas i renrum klassificerade enligt ISO klass 6/M3.5. MILJÖPÅVERKAN: Svanen-märkt. Återvinningsbar. MONTERING: Monteras enligt principskiss M239, vilken innehåller information om minsta totala konstruktionshöjd. CADsupport, Produktväljaren, Föreskrifter, Skötselanvisningar 34

35 Principskiss (M239) för montage av Ecophon Focus frieze Ds/Dg Akrylbaserad fogmassa Connect Justerbar pendel Connect Väggfäste 0525 Connect Pendelclips Connect Friezefäste 0043 (infästning max c500, minsta avstånd ovan platta 150 mm) Connect T24 Huvudprofil Focus frieze (kan delas i två delar om bredden ska vara mindre än 300 mm) Ecophon Focus Ds eller Dg Connect T24 Tvärprofil Connect Friezelist 0562 (infästning max c300) Connect Passbitsclips 1080 Connect Vägglist Max nyttolast. Min belastingskapacitet för nedpendlingskomponenter. Δ Min total konstruktionshöjd: 110 mm Max Min belastningskapacitet Format (mm) nyttolast (N) (N) 2400x Focus frieze med Ds Focus frieze med Dg Nyttolast/Belastningskapacitet Vertikala mått δ Minsta höjd för demonterbarhet: Focus friezeplattorna är ej demonterbara. De centrala plattorna enligt respektive system. M239 Materialspecifikation (exkl. spill) Format i mm 2400x600 Ecophon Focus Frieze Ds/Dg Ecophon Focus Ds eller Dg Connect T24 Huvudprofil Connect T24 Tvärprofil Connect Justerbar pendel Connect Pendelclips Connect Friezefäste 0043 (infästning max c500, minsta avstånd ovan platta 150 mm) Connect Friezelist 0562 (infästning max c300) Connect Passbitsclips 1080 Connect Vägglist Akrylbaserad fogmassa Connect Väggfäste 0525 Focus frieze (kan delas i två delar om bredden ska vara mindre än 300 mm) 35
