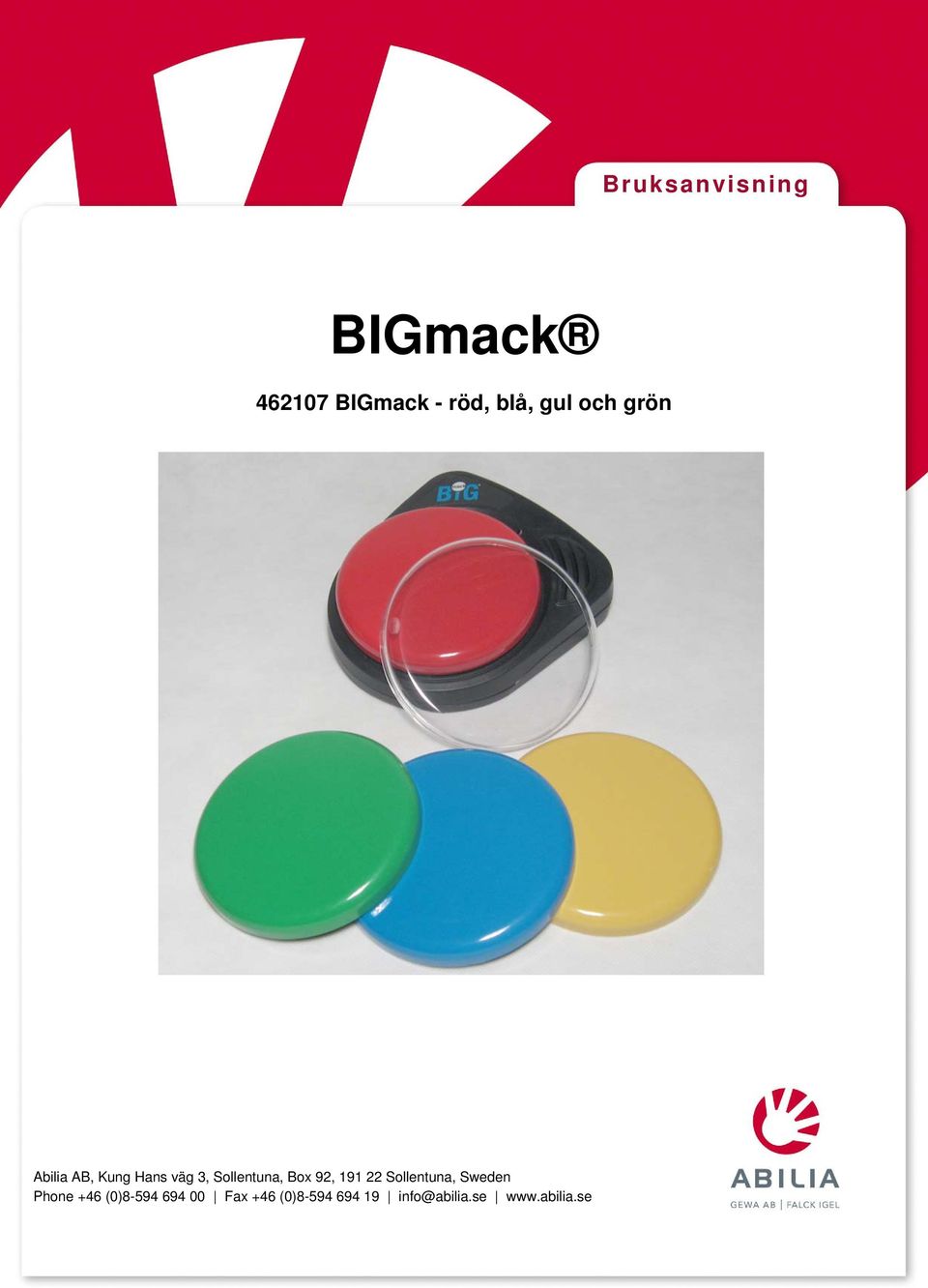

1 Bruksanvisning BIGmack BIGmack - röd, blå, gul och grön Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, Sollentuna, Sweden Phone +46 (0) Fax +46 (0) info@abilia.se

92, 191 22 Sollentuna, Sweden Phone +46 (0)8-594 694

2 Innehållsförteckning Inledning... 3 Några idéer för användning av BIGmack... 3 Batteri / Strömförbrukning... 4 Så sätter du i batteriet... 4 BIGmack... 4 Inspelning av meddelande... 5 Så gör du... 5 Uppspelning av meddelande... 5 Tillkoppling av leksak... 5 Aktivering av en elektrisk leksak... 5 Volym... 6 BIGmack levereras med... 6 Byte av brytarlock... 6 Montering / tillbehör:... 7 Skötsel / rengörning:... 7 BIGmack fungerar inte... 7 Mått och vikt... 7 Säkerhet

.. 5 Tillkoppling av leksak... 5 Aktivering av en elektrisk leksak... 5 Volym... 6 BIGmack levereras med.

3 Inledning BIGmack är idealisk för den som: Skall lära sig att använda en manöverkontakt Behöver ett enkelt kommunikationssystem Önskar att kunna påkalla uppmärksamhet Det är enkelt att ändra meddelanden på BIGmack Några idéer för användning av BIGmack Hälsa på vänner eller familj Svara på upprop i klassen Säga vilken dag det är Prata om vädret Prata om det du håller på med Beställa mat i en cafeteria eller en restaurang Ropa på hunden Sjunga en sång 3

idéer för användning av BIGmack Hälsa på vänner eller familj Svara på upprop i klassen Säga vilken dag det är

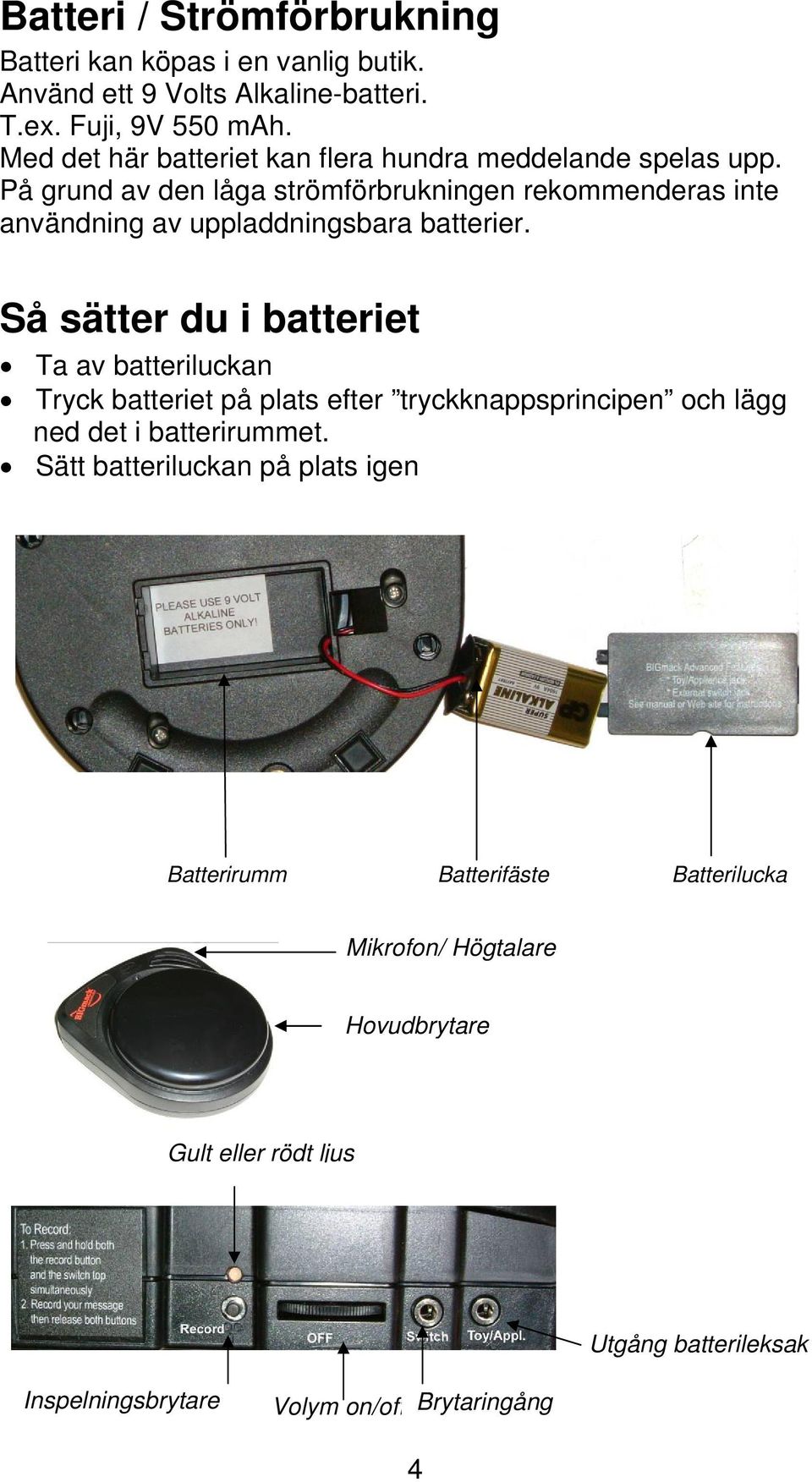

4 Batteri / Strömförbrukning Batteri kan köpas i en vanlig butik. Använd ett 9 Volts Alkaline-batteri. T.ex. Fuji, 9V 550 mah. Med det här batteriet kan flera hundra meddelande spelas upp. På grund av den låga strömförbrukningen rekommenderas inte användning av uppladdningsbara batterier. Så sätter du i batteriet Ta av batteriluckan Tryck batteriet på plats efter tryckknappsprincipen och lägg ned det i batterirummet. Sätt batteriluckan på plats igen BIGmack Batterirumm Batterifäste Batterilucka Mikrofon/ Högtalare Hovudbrytare Gult eller rödt ljus Utgång batterileksak Inspelningsbrytare Volym on/off Brytaringång 4

På grund av den låga strömförbrukningen rekommenderas inte användning av uppladdningsbara batterier.

5 Inspelning av meddelande Denna version av BIGmack har stor talkapacitet, maximala längden på ett meddelande är 75 sek. Om du spelar in ett meddelande på mer än 75 sek, kommer det första du läste in på meddelandet att försvinna. Du kan läsa in så många gånger du själv behöver. Det gamla blir överspelat när nytt läses in. Så gör du Slå på BIGmack genom att snurra på hjulet märkt OFF. Ett klick hörs. Tryck och håll inne inspelningsbrytaren märkt RECORD och huvudbrytaren på toppen av BIGmack. (Liten lampa kommer att blinka rött). Håll båda brytarna inne samtidigt medan du läser in ditt meddelande i den inbyggda mikrofonen. Inspelningstiden är 75 sek. Det blinkande ljuset kommer att övergå till gult när det är 10 sek. av inspelningstid kvar. När du är färdig med inläsningen, släpp bägge brytarna, RECORD-brytaren först och huvudbrytaren omedelbart efter. Uppspelning av meddelande Tryck på BIGmack s huvudbrytare, och det inlästa meddelandet spelas upp. Meddelandet kan också spelas upp med en annan manöverkontakt (t.ex en Specs eller JellyBean), om du pluggar den till manöverkontaktingången märkt SWITCH. Tillkoppling av leksak Du kan koppla en leksak till BIGmack i utgången för batterileksak, märkt Toy/Appl. Leksaken kommer vara aktiv så länge meddelandet varar. Aktivering av en elektrisk leksak Du kan också aktivera en elektrisk leksak med BIGmack. Då behöver du en Falck 5700 Kari StyrBox. Om du använder timerfunktionen till Kari Styrbox, kommer leksaken aktiveras i det tidsintervallet du har valt (från 1 sek - 1t 40 min). 5

Det gamla blir överspelat när nytt läses in. Så gör du Slå på BIGmack genom att snurra på hjulet märkt OFF. Ett klick hörs.

6 Så gör du 1 Koppla den elektriska leksaken till eluttaget på Kari StyrBox 2 Plugga i BIGmack`s medföljande kabel mellan Toy/appl på BIGmack och Manöverkontaktingång på Kari StyrBox 3 Se för övrigt punkten Inspelning av meddelande på sid 4 En batteridriven leksak kan användas på samma sätt: 1 Plugga i leksakens kabel på baksidan av Kari StyrBox, märkt Reläutgång. Volym Använd volymhjulet märkt OFF, för att ställa in rätt ljudstyrka vid uppspelning. BIGmack levereras med 4 färgade brytarlock (röd, grön, blå och gul) 1 stk Snap Täcklock i klar plast, där symboler kan placeras under. (Kan diskas i diskmaskin). 1 stk 9 volts batteri Byte av brytarlock Vicka av Snap brytarlocket. Skruva av det färgade brytarlocket genom att vrida mot urs. Skruva på det nya brytarlocket genom att vrida med urs. Sätt på Snap brytarlocket. 6

Volym Använd volymhjulet märkt OFF, för att ställa in rätt ljudstyrka vid uppspelning.

7 Montering / tillbehör: Bärrem till BIGmack Art.nr Universal-arm fäste för kontakter med låsvred Art.nr Slim Armstrong Art.nr Monteringsplatta, Stor trekant Art.nr Ultrastick Art.nr x Leksakskabel, mont. till batterileksak Art.nr Falck 5700 Kari StyrBox Art.nr Valfria manöverkontakter Art.nr. 628 xxx Se vår produktkatalog / kontakta Abilia Skötsel / rengörning: Rengörs med en lätt fuktad trasa med milt rengörningsmedel. Desinficeringsmedel kan också användas. Använd inte starka lösningsmedel vid rengöring. Skall inte nedsänkas i vatten. Övrigt underhåll består endast av batteribyte när det är nödvändigt. När hjälpmedlet eller batteriet ska kasseras, ska det behandlas som specialavfall eller sändas tillbaka till din leverantör. Vid frakt eller inpackning av BIGmack, bör batteriet tas ut ur apparaten. BIGmack fungerar inte BIGmack spelar inte upp inspelat meddelande: Är batteriet OK och har det ordentlig kontakt? Är inspelningen OK? Prova igen. Skruva upp volymkontrollen. Används extern manöverkontakt, är den OK och på plats? Uppspelningen är otydlig: Byt batteri. Uppspelningen går för sakta: Byt batteri. Mått och vikt Mått: 16 x 17 x 5,2. Huvudbrytare Ø 13 cm Vikt: 404 g inkl. batteri 7

Desinficeringsmedel kan också användas. Använd inte starka lösningsmedel vid rengöring. Skall inte nedsänkas i vatten. Övrigt underhåll består endast av batteribyte när det är nödvändigt.

8 Säkerhet Det är utarbetat en riskanalys för produkten i enlighet till NS-EN 1441 för Medicinsk utrustning. Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingarna som är gjorda detta dokument. Vid upp starten och daglig användning av produkten är det alltid viktigt att tänka på säkerheten. Det är inte möjligt att beskriva alla tänkbara risksituationer i en bruksanvisning. Om du undrar, har frågor eller är osäker på hanteringen, inställningen rekommenderar vi att du tar kontakt med din leverantör. Abilia AB är inte ansvarig för eventuella skador, följdskador eller förlust vid användning, fel användning, bristande uppföljning, fel inställning, fel uppkoppling eller liknande. Abilia AB s ekonomiska ansvar är i alla tillfällen begränsade till värdet av själva produkten. Version

Vid upp starten och daglig användning av produkten är det alltid viktigt att tänka på säkerheten. Det är inte möjligt att beskriva alla tänkbara risksituationer i en bruksanvisning.
