1 Värmepumpar Luft/vatten Monoblock, Luft/vatten Split samt Luft/luft Tanklösningar och tillbehör

2 T-CAP Monoblock SOLAR KIT Klarar uppvärmning vid utomhustemperaturer ner till -20 C och dessutom med full effekt till -15 C Ingen kylbehörighet krävs för denna värmepump! Hög prestanda Producerar värme ner till -20 C Inverterkompressor - arbtar bara med den kapacitet som behövs för tillfället Flexibel installation Kan enkelt anslutas till befintligt radiator eller golvvärmesystem. Utrymmessnål installation Panasonic Aquarea luft-vattenvärmepump Kostnadseffektiv och miljövänlig luft/vattenvärmepump som klarar uppvärmning ner till -20 C. Kan enkelt sammankopplas till befintliga lågtempererade värmesystem. T-CAP Benämning T-Cap 9 T-Cap 12 Artikelnummer L L RSK/Ben Värmekapacitet kw 9 12 Värmefaktor COP 4,74 4,67 Värmeelment, effekt kw 3 9 Maxström A 10,4 11,9 Ljudnivå db Spänning V Dimension HxBxD mm 1410x1283x x1283x320 Vikt kg Dim vattenrör R 1 1/4 R 1 1/4 Cirkpump ineffekt (max) W

3 HIGH Temp Monoblock SOLAR KIT Ingen kylbehörighet krävs för denna värmepump! Hög prestanda Producerar värme ner till -20 C Inverterkompressor - arbtar bara med den kapacitet som behövs för tillfället Flexibel installation Kan enkelt anslutas till befintligt radiator eller golvvärmesystem. Utrymmessnål installation Klarar av att tillverka +65 C även vid utomhustemperatur -15 C! Panasonic Aquarea luft-vattenvärmepump Kostnadseffektiv och miljövänlig luft/vattenvärmepump som klarar uppvärmning ner till -20 C. Kan enkelt sammankopplas till befintliga lågtempererade värmesystem. Aquarea High Temp finns för leverans från April/Maj 2012 HIGH Temp Benämning High Temp 9 High Temp 12 Artikelnummer L L RSK/Ben Värmekapacitet kw 9 12 Värmefaktor COP 4,55 4,40 Värmeelment, effekt kw 3 9 Maxström A 10,4 11,9 Ljudnivå db Spänning V Dimension HxBxD mm 1410x1283x x1283x320 Vikt kg Dim vattenrör R 1 1/4 R 1 1/4 Cirkpump ineffekt (max) W

4 High Connectivity Monoblock SOLAR KIT Hög prestanda Producerar värme ner till -20 C Inverterkompressor - arbtar bara med den kapacitet som behövs för tillfället Flexibel installation Kan enkelt anslutas till befintligt radiator eller golvvärmesystem. Utrymmessnål installation Kostnadseffektiv och miljövänlig värmepump som klarar uppvärmning ända ner till -20 C! Ingen kylbehörighet krävs för denna värmepump! Panasonic Aquarea luft-vattenvärmepump Kostnadseffektiv och miljövänlig luft/vattenvärmepump som klarar uppvärmning ner till -20 C. Kan enkelt sammankopplas till befintliga lågtempererade värmesystem. HIGH CONNECTIVITY Benämning High Connectivity 6 High Connectivity 9 High Connectivity 12 Artikelnummer L L L RSK/Ben Värmekapacitet kw Värmefaktor COP 4,41 4,74 4,67 Värmeelment, effekt kw Maxström A 20,5 7,5 8,8 Ljudnivå db Spänning V Dimension HxBxD mm 865x1283x x1283x x1283x320 Vikt kg Dim vattenrör R1-3/16 R 1 1/4 R 1 1/4 Cirkpump ineffekt (max) W

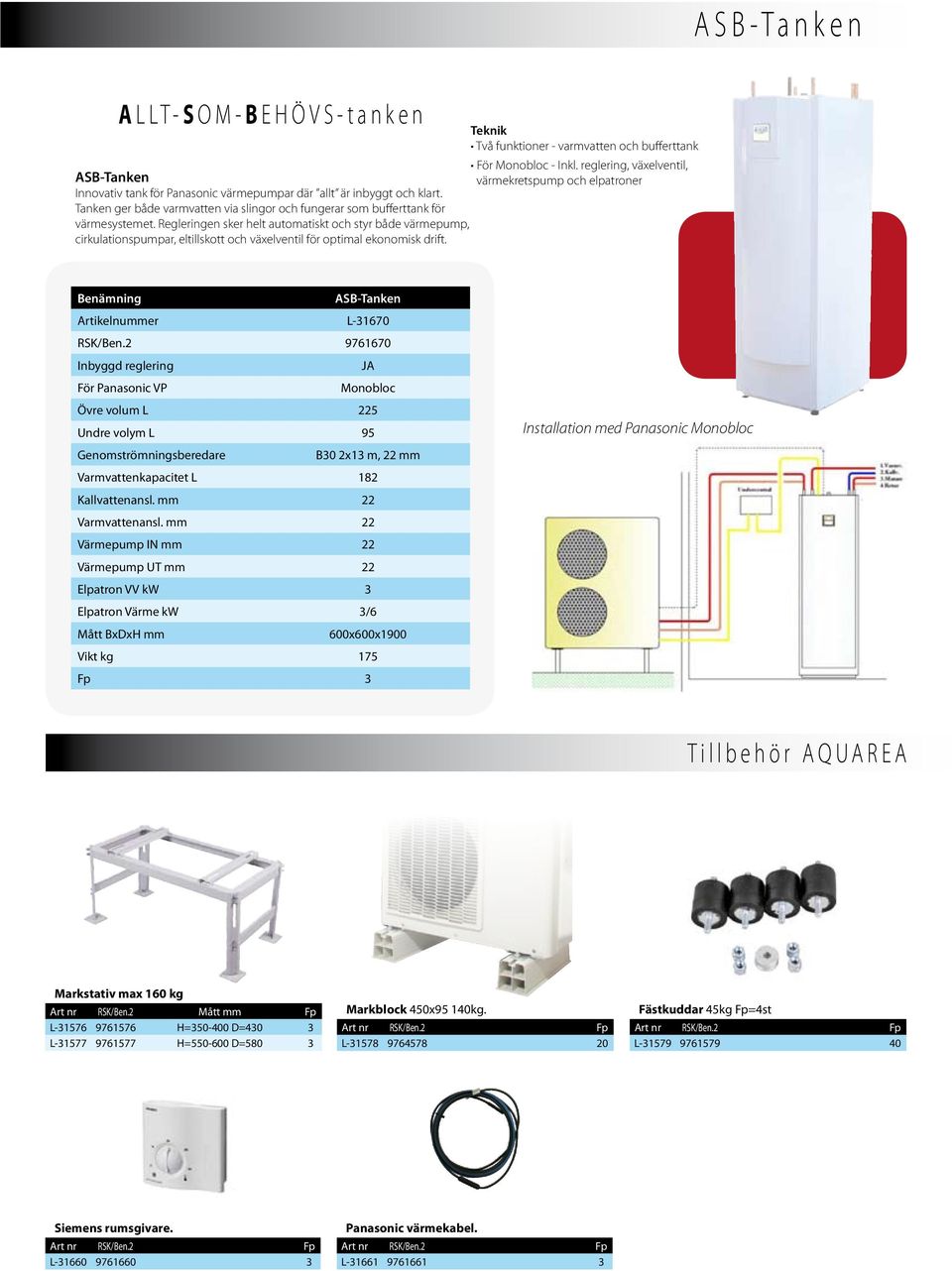

5 ASB-Tanken A LLT-S OM-B EHÖVS-tanken Teknik Två funktioner - varmvatten och bufferttank För Monobloc - Inkl. reglering, växelventil, ASB-Tanken värmekretspump och elpatroner Innovativ tank för Panasonic värmepumpar där allt är inbyggt och klart. Tanken ger både varmvatten via slingor och fungerar som bufferttank för värmesystemet. Regleringen sker helt automatiskt och styr både värmepump, cirkulationspumpar, eltillskott och växelventil för optimal ekonomisk drift. Benämning ASB-Tanken Artikelnummer L RSK/Ben Inbyggd reglering JA För Panasonic VP Monobloc Övre volum L 225 Undre volym L 95 Genomströmningsberedare B30 2x13 m, 22 mm Varmvattenkapacitet L 182 Kallvattenansl. mm 22 Varmvattenansl. mm 22 Värmepump IN mm 22 Värmepump UT mm 22 Elpatron VV kw 3 Elpatron Värme kw 3/6 Mått BxDxH mm 600x600x1900 Vikt kg 175 Fp 3 Installation med Panasonic Monobloc Tillbehör AQUAREA Markstativ max 160 kg Art nr RSK/Ben.2 Mått mm Fp L H= D=430 3 L H= D=580 3 Markblock 450x95 140kg. L Fästkuddar 45kg Fp=4st L Siemens rumsgivare. L Panasonic värmekabel. L

6 SPLIT Kylbehörighet krävs för dessa pumpar! SOLAR KIT Aquarea High Temp finns för leverans från April/Maj 2012 HIGH Temp Klarar av att tillverka +65 C även vid utomhustemperatur -15 C! Flexibel installation Kompakt enhet med låg vikt möjliggör installation i princip var som helst Tillåter långa rör mellan inne/utedel Enkelt underhåll Tryckmätare på innedelen för snabbdiagnos vid ev. problem Öppningsbar frontpanel för enkelt underhåll Hög prestanda Producerar värme ner till -20 C Inverterkompressor - arbtar bara med den kapacitet som behövs för tillfället Panasonic Aquarea luft-vattenvärmepump Energibesparande luft/vattenvärmepump Kan enkelt sammankopplas till befintliga lågtempererade värmesystem. Benämning High Temp 9 High Temp 12 Artikelnummer L L RSK/Ben Värmekapacitet kw 9 12 Värmefaktor COP 4,55 4,40 Maxström A 10,4 11,9 Max inställda vattentemp. C Ljudnivå utomhus db Köldmedium R410A g 3,10 3,10 Spänning V Dimension innedel HxBxD mm 892x502x x502x353 Dimension utedel HxBxD mm 1340x900x x900x320 Vikt innedel/utedel kg 51 / / 109 Dim vattenrör mm R1 1/4 R1 1/4 Dim kölmedierör tum 3/8 + 5/8 3/8 + 5/8 Rörlängd Min-Max m Max höjdskillnad inne/utedel m T-CAP Klarar uppvärmning vid utomhustemperaturer ner till -20 C och dessutom med full effekt till -15 C Kostnadseffektiv och miljövänlig värmepump som klarar uppvärmning ända ner till -20 C! High Connectivity Benämning T-Cap 9 T-Cap 12 Artikelnummer L L RSK/Ben Värmekapacitet kw 9 12 Värmefaktor COP 4,74 4,67 Maxström A 10,4 11,9 Max inställda vattentemp. C Ljudnivå utomhus db Köldmedium R410A g 3,10 3,10 Spänning V Dimension innedel HxBxD mm 892x502x x502x353 Dimension utedel HxBxD mm 1340x900x x900x320 Vikt innedel/utedel kg 51 / / 109 Dim vattenrör R1 1/4 R1 1/4 Dim kölmedierör 3/8 + 5/8 3/8 + 5/8 Rörlängd Min-Max m Max höjdskillnad inne/utedel m Benämning High Con. 9 High Con. 12 Artikelnummer L-7600 L RSK/Ben Värmekapacitet kw 9 12 Värmefaktor COP 4,74 4,67 Maxström A 7,5 8,8 Max inställda vattentemp. C Ljudnivå utomhus db Köldmedium R410A g 2,75 2,75 Spänning V Dimension innedel HxBxD mm 892x502x x502x353 Dimension utedel HxBxD mm 1340x900x x900x320 Vikt innedel/utedel kg 40 / / 109 Dim vattenrör R1 1/4 R1 1/4 Dim kölmedierör tum 3/8 + 5/8 3/8 + 5/8 Rörlängd Min-Max m Max höjdskillnad inne/utedel m 30 30

7 ASB-Tanken - värme & varmvattentank A LLT-S OM-B EHÖVS-tanken Teknik Två funktioner - varmvatten och bufferttank För Split - Inkl. växelventil, värmekretspump och elpatron ASB-Tanken Innovativ tank för Panasonic värmepumpar där allt är inbyggt och klart. Tanken ger både varmvatten via slingor och fungerar som bufferttank för värmesystemet. Benämning ASB-Tanken Artikelnummer L RSK/Ben Inbyggd reglering NEJ För Panasonic VP Split Övre volum L 225 Undre volym L 95 Genomströmningsberedare B30 2x13 m, 22 mm Varmvattenkapacitet L 182 Kallvattenansl. mm 22 Varmvattenansl. mm 22 Värmepump IN mm 22 Värmepump UT mm 22 Elpatron VV kw 3 Elpatron Värme kw 3/6 Mått BxDxH mm 600x600x1900 Vikt kg 175 Fp 3 Installation med Panasonic Split OSO - värme & varmvattentank TILLBEHÖR SPLIT RD22 Styrning för eltillskott. Inkl. dykgivare och rumsgivare. OSO Optima EP2 300 Avancerad ackumulatortank speciellt utformad för att användas tillsammans med luft/vattenvärmepumpar. Klarar bostäder på upp till 200m 2. Benämning EP2 300 Artikelnummer L-7610 RSK/Ben Total volym l 307 Volym nedre / övre l 140 / 167 Värmeeffekt nedre / övre kw 9 / 3 Spänning nedre / övre V 400 / 230 Dimension HxØ mm 1760x580 Vikt kg 70 Dim vattenrör mm 15 Fp 3 Benämning RD 22 Artikelnummer L-7613 RSK/Ben Fp 3 Isolerat kylrör 5/8 + 3/8, 20 m/rulle. Benämning Isolerat kylrör Artikelnummer L-9578 RSK/Ben Fp 3

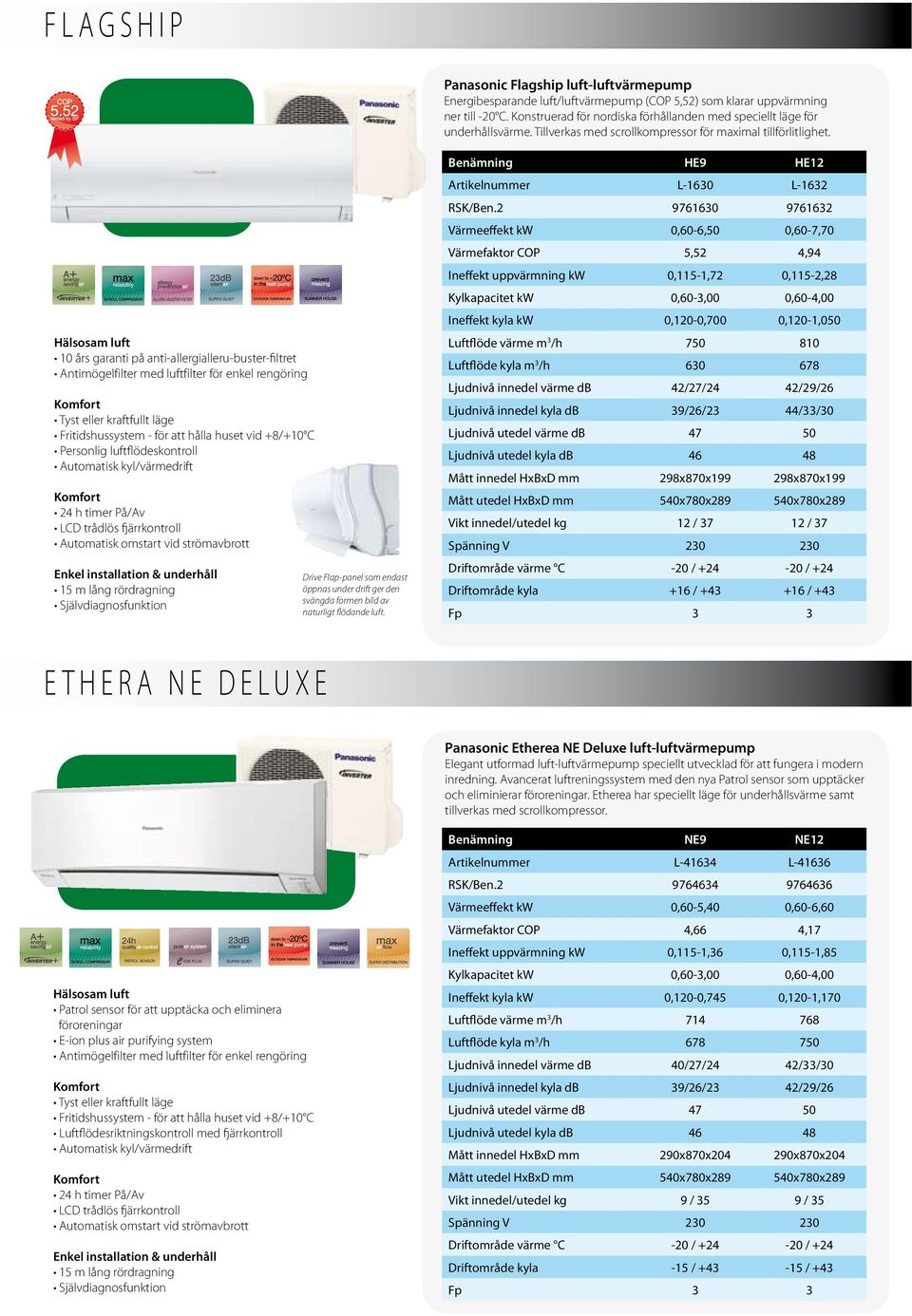

8 FLAGSHIP Panasonic Flagship luft-luftvärmepump Energibesparande luft/luftvärmepump (COP 5,52) som klarar uppvärmning ner till -20 C. Konstruerad för nordiska förhållanden med speciellt läge för underhållsvärme. Tillverkas med scrollkompressor för maximal tillförlitlighet. Hälsosam luft 10 års garanti på anti-allergialleru-buster-filtret Antimögelfilter med luftfilter för enkel rengöring Komfort Tyst eller kraftfullt läge Fritidshussystem - för att hålla huset vid +8/+10 C Personlig luftflödeskontroll Automatisk kyl/värmedrift Komfort 24 h timer På/Av LCD trådlös fjärrkontroll Automatisk omstart vid strömavbrott Enkel installation & underhåll 15 m lång rördragning Självdiagnosfunktion Drive Flap-panel som endast öppnas under drift ger den svängda formen bild av naturligt flödande luft. Benämning HE9 HE12 Artikelnummer L-1630 L-1632 RSK/Ben Värmeeffekt kw 0,60-6,50 0,60-7,70 Värmefaktor COP 5,52 4,94 Ineffekt uppvärmning kw 0,115-1,72 0,115-2,28 Kylkapacitet kw 0,60-3,00 0,60-4,00 Ineffekt kyla kw 0,120-0,700 0,120-1,050 Luftflöde värme m 3 /h Luftflöde kyla m 3 /h Ljudnivå innedel värme db 42/27/24 42/29/26 Ljudnivå innedel kyla db 39/26/23 44/33/30 Ljudnivå utedel värme db Ljudnivå utedel kyla db Mått innedel HxBxD mm 298x870x x870x199 Mått utedel HxBxD mm 540x780x x780x289 Vikt innedel/utedel kg 12 / / 37 Spänning V Driftområde värme C -20 / / +24 Driftområde kyla +16 / / +43 ETHERA NE DELUXE Panasonic Etherea NE Deluxe luft-luftvärmepump Elegant utformad luft-luftvärmepump speciellt utvecklad för att fungera i modern inredning. Avancerat luftreningssystem med den nya Patrol sensor som upptäcker och eliminierar föroreningar. Etherea har speciellt läge för underhållsvärme samt tillverkas med scrollkompressor. Hälsosam luft Patrol sensor för att upptäcka och eliminera föroreningar E-ion plus air purifying system Antimögelfilter med luftfilter för enkel rengöring Komfort Tyst eller kraftfullt läge Fritidshussystem - för att hålla huset vid +8/+10 C Luftflödesriktningskontroll med fjärrkontroll Automatisk kyl/värmedrift Komfort 24 h timer På/Av LCD trådlös fjärrkontroll Automatisk omstart vid strömavbrott Enkel installation & underhåll 15 m lång rördragning Självdiagnosfunktion Benämning NE9 NE12 Artikelnummer L L RSK/Ben Värmeeffekt kw 0,60-5,40 0,60-6,60 Värmefaktor COP 4,66 4,17 Ineffekt uppvärmning kw 0,115-1,36 0,115-1,85 Kylkapacitet kw 0,60-3,00 0,60-4,00 Ineffekt kyla kw 0,120-0,745 0,120-1,170 Luftflöde värme m 3 /h Luftflöde kyla m 3 /h Ljudnivå innedel värme db 40/27/24 42/33/30 Ljudnivå innedel kyla db 39/26/23 42/29/26 Ljudnivå utedel värme db Ljudnivå utedel kyla db Mått innedel HxBxD mm 290x870x x870x204 Mått utedel HxBxD mm 540x780x x780x289 Vikt innedel/utedel kg 9 / 35 9 / 35 Spänning V Driftområde värme C -20 / / +24 Driftområde kyla -15 / / +43

9 CE Panasonic CE luft-luftvärmepump Energibesparande luft/luftvärmepump som klarar uppvärmning ner till -20 C. Högt luftflöde för snabb uppvärmning. Tillverkas med scrollkompressor för maximal tillförlitlighet. Benämning CE9 CE12 Artikelnummer L L RSK/Ben Värmeeffekt kw 0,60-5,00 0,60-6,50 Värmefaktor COP 4,59 4,04 Ineffekt uppvärmning kw 0,120-1,340 0,120-1,890 Kylkapacitet kw 0,60-3,00 0,60-4,00 Ineffekt kyla kw 0,125-0,750 0,125-1,18 Luftflöde värme m 3 /h Luftflöde kyla m 3 /h Ljudnivå innedel värme db 40/27 42/33 Ljudnivå innedel kyla db 39/25 42/28 Ljudnivå utedel värme db Ljudnivå utedel kyla db Mått innedel HxBxD mm 290x870x x870x204 Mått utedel HxBxD mm 540x780x x780x289 Vikt innedel/utedel kg 9 / 35 9 / 35 Spänning V Driftområde värme C -20 / / +24 Driftområde kyla +16 / / +43 Hälsosam luft Luktavlägsnande funktion Avtagbar och tvättbar panel Komfort Soft Dry-driftläge Automatisk kyl/värmedrift Komfort 24 h timer På/Av LCD trådlös fjärrkontroll Automatisk omstart vid strömavbrott Enkel installation & underhåll 15 m lång rördragning Självdiagnosfunktion FUNKTIONSJÄMFÖRELSE HE 9/12 NE 9/12 CE 9/12 HE 9/12 NE 9/12 CE 9/12 HE 9/12 NE 9/12 CE 9/12 E-ion+ luftreningssytem X Fritidshusfunktion X X 24 h ON&OFF X X X Nyutformad Patrol sensor X Maximalt luftflöde X X LCD trådlös fjärrkontroll X X X Super Alleru-buster filter X Kraftfullt läge X X Automatisk omstart X X X One-Touch antimögelfilter X X X Soft dry-driftläge X X Lång rördragning 15 m X X X Luktavlägsnande funktion X X X Brett & långt luftflöde X X Toppanel för underhåll X X X Avtagbar, tvättbar panel X X X Skapa personligt luftflöde X Självdiagnosfunktion X X X Inverter+ system X X Autom. vertikal luftflödeskontroll X X Inverter system X Man. vertikal luftflödeskontroll X X Supertyst läge X X AUTO-läge (inverter) X X X Ned till -20 C vid värmepump X X X Hot start-läge X X X FUNKTIONSBESKRIVNING Hälsosam luftkvalitet Komfort Komfort E-ion avancerad luftrening E-ion elektroner aktiveras för att fånga upp och eliminera bakterier och mögel. Inverter PLUS System Energibesparande A+ produkter som ger 20% mindre förbrukning jämfört med standard A-klass. Underhållsvärme Praktisk funktion som ger underhållsvärme på +8/+10 C. Perfekt till sommarstuga, fritidshus, garage eller källare. Alltid rent med Patrol Sensor Patrol sensor känner av halten smutspartiklar och startar automatiskt vid behov. Fungerar även när värmepumpen är avstängd. Super Alleru-Buster-Filter Filtret eliminerar de allergener det fångar. Kombinerar tre funktioner i en - Antiallergen, Antivirus & Antibakteriel. Supertyst läge Inomhusdel som avger nästan omärkliga 23dB. Ned till -20 C i värmepump Ger värme ned till -20 C. Övrigt Maximalt luftflöde Högre luftflöde så att önskad temperatur uppnås snabbare. Maximal tillförlitlighet Scrollkompressor för maximal driftsäkerhet och tillförlitlighet.

10 TILLBEHÖR LUFT/LUFT L-1589 L-1583 L-1585 L-1587 L-1588 L-1591 L-1598 Kanalsystem 75 mm L-1593 för dragning av rör och andra ledningar. Först skruvar man fast underdelen och lägger i rör, därefter snäpper man dit överdelen. Materialet i kanalerna är PVC vilket gör de solbeständiga. Vill man ha täta skarvar användes silikon. Art nr RSK/Ben.2 Typ Fp L Rörkanal 2 m 8 L Vägganslutning rör 10 L Vertikal vinkel 10 L Horisontal vinkel 10 L Skarvmuff 10 L Free corner 500 mm 20 L Ändavslutning 10 L Fästklammer 20-pack. 20 Gul vakuumslang, 1,5 m. 3/8 anslutning. L Vibrationsdämpare med muttrar och brickor kg/dämpare. L st / fp. 5 Digital termometer C. Noggrannhet: 0,1-1,0 C. Två givare medföljer. L Tillbehör till luft-/luft-värmepump. * Vibrationsdämpare ingår ej. Art nr RSK/Ben.2 Typ Fp L Väggstativ* 3 L Markstativ* 3 Dräneringsslang, grå sprialslang med slät insida. Art nr RSK/Ben.2 Typ Fp L Rulle 50 meter 3 L Metervara 50 2-stegs vakuumpump, 43 l/min. Anslutningar 1/4 & 3/8. Sluttryck 25 micron. 230 V. Art nr RSK/Ben.2 Typ Fp L Vakuumpump 3 L Olja 0,475 L 12 Isolerade dubbla kylkopparrör, 1/4 + 3/8. Art nr RSK/Ben.2 Längd Fp L m 5 L m 5 Manometerställ 4-vägs titan för R410A. L Momentnyckelsats bestående av 2 st. momentnycklar med etui, 1/4 & 3/8. L Trolleflexkit bestående av 1 st. 350 mm rör, 2 muttrar och miljöskum. L pack slangar R410A 0,9m/st. Blå 1/4-5/16, gul 1/4-1/4, röd 1/4-5/16. L Elektronisk vakuummeter, handhållen. Anslutning 1/4. L

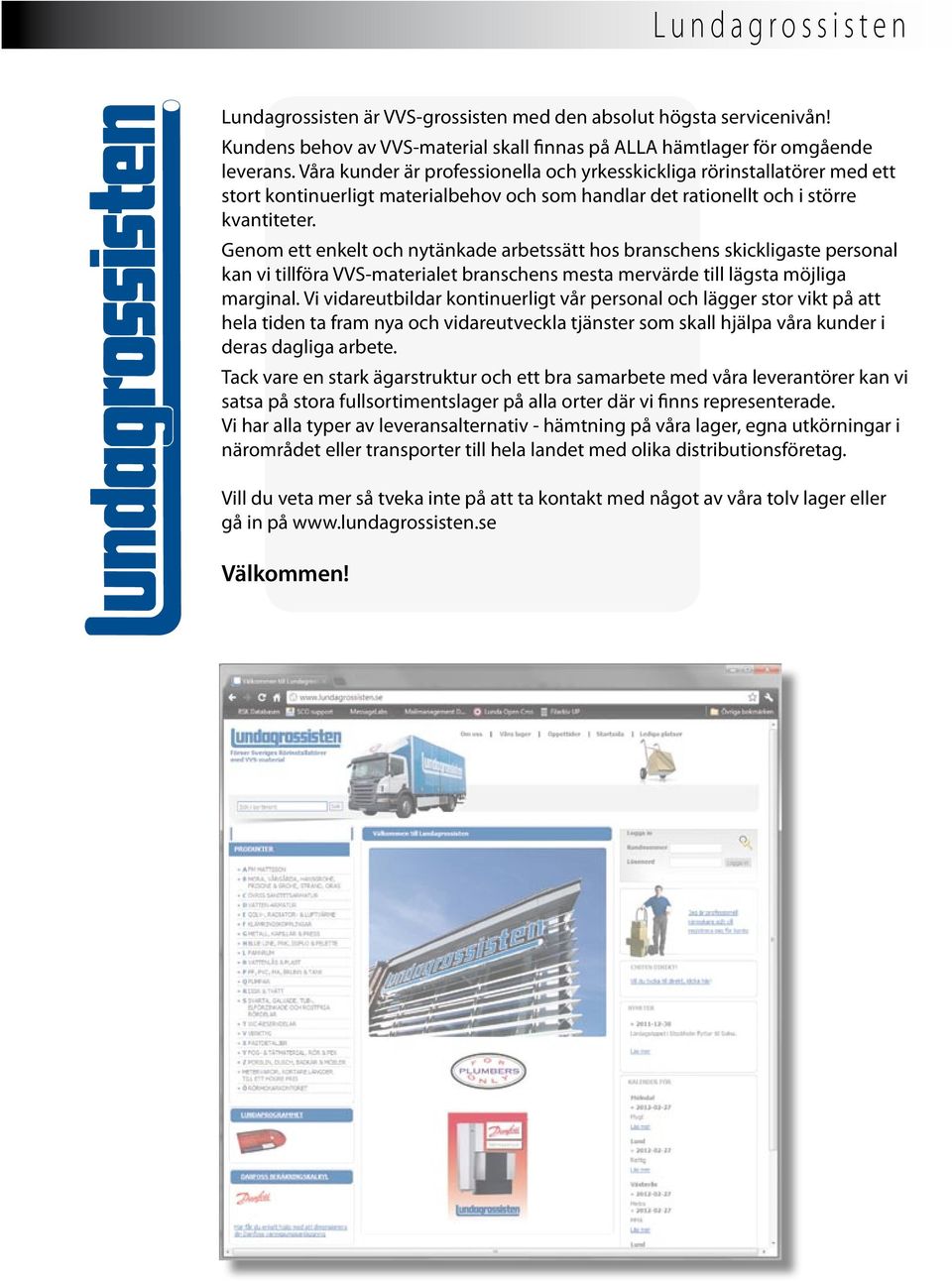

11 Lundagrossisten Lundagrossisten är VVS-grossisten med den absolut högsta servicenivån! Kundens behov av VVS-material skall finnas på ALLA hämtlager för omgående leverans. Våra kunder är professionella och yrkesskickliga rörinstallatörer med ett stort kontinuerligt materialbehov och som handlar det rationellt och i större kvantiteter. Genom ett enkelt och nytänkade arbetssätt hos branschens skickligaste personal kan vi tillföra VVS-materialet branschens mesta mervärde till lägsta möjliga marginal. Vi vidareutbildar kontinuerligt vår personal och lägger stor vikt på att hela tiden ta fram nya och vidareutveckla tjänster som skall hjälpa våra kunder i deras dagliga arbete. Tack vare en stark ägarstruktur och ett bra samarbete med våra leverantörer kan vi satsa på stora fullsortimentslager på alla orter där vi finns representerade. Vi har alla typer av leveransalternativ - hämtning på våra lager, egna utkörningar i närområdet eller transporter till hela landet med olika distributionsföretag. Vill du veta mer så tveka inte på att ta kontakt med något av våra tolv lager eller gå in på Välkommen!
