Fasad vardagsrum. Fasad groventré. Övre plan 63m2. Nedre plan 72m2. Sektion A-A. Villa Omlott traditionellt och modernt tillsammans

Transkript

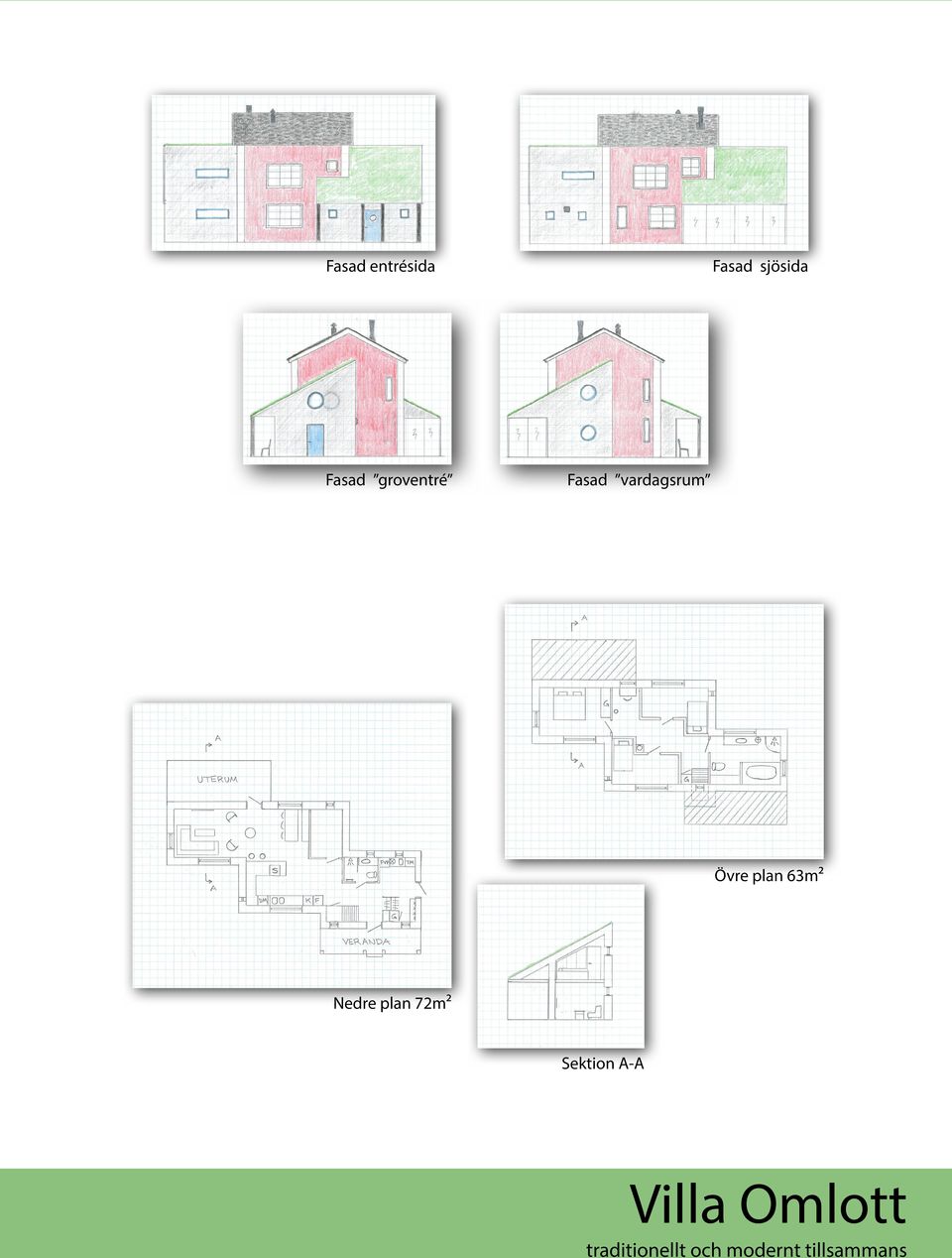

1 Fasad entrésida Fasad sjösida Fasad groventré Fasad vardagsrum Övre plan 63m2 Nedre plan 72m2 Sektion A-A

2 Bengtsfors Kvarnviken 1:53 Årjäng Silbodals-Näs 1:71

3 Vänersborg Hopperud 1:12 Dals-Ed Äng 10:1

4 Mellerud Upperud 9:10

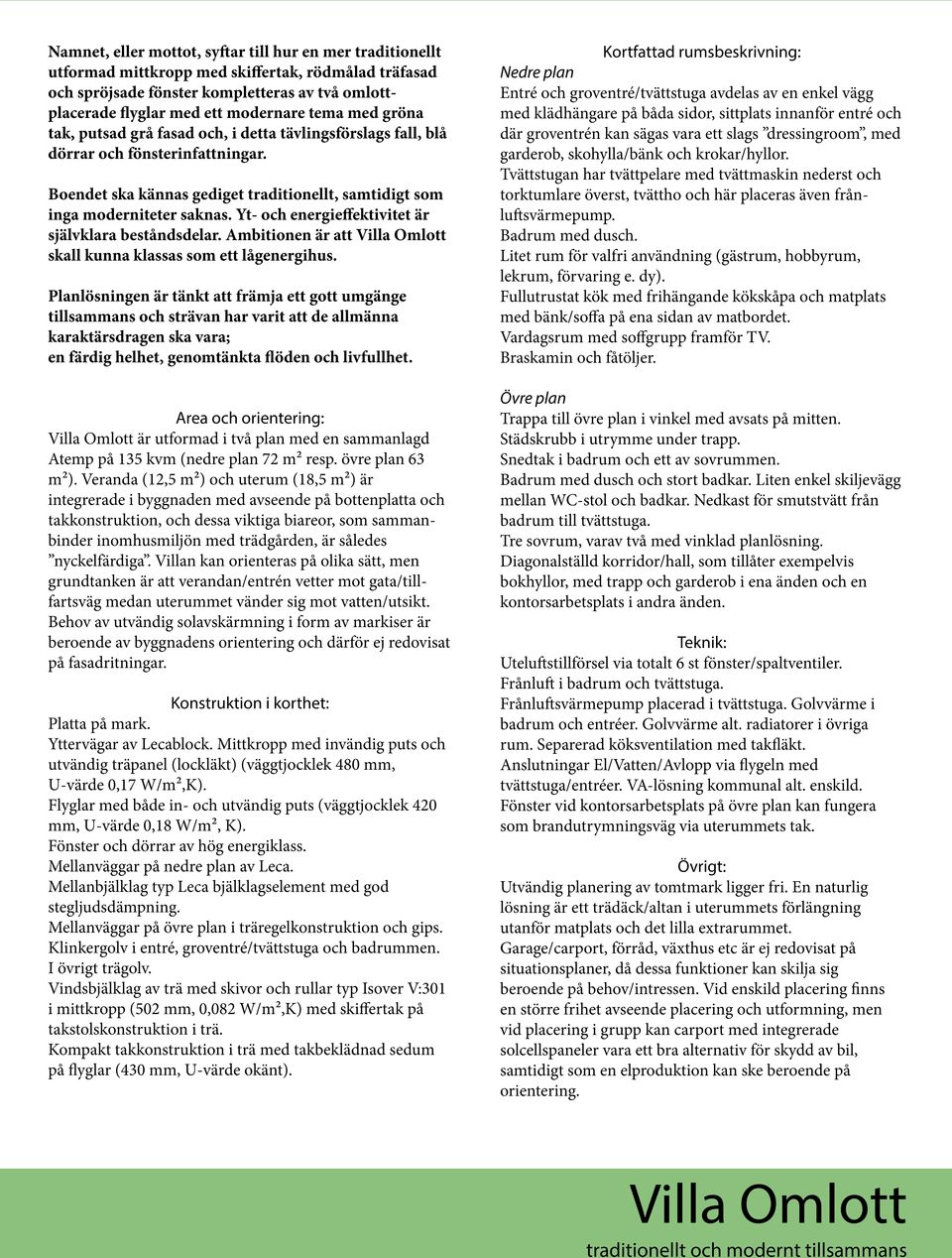

5 Namnet, eller mottot, syftar till hur en mer traditionellt utformad mittkropp med skiffertak, rödmålad träfasad och spröjsade fönster kompletteras av två omlottplacerade flyglar med ett modernare tema med gröna tak, putsad grå fasad och, i detta tävlingsförslags fall, blå dörrar och fönsterinfattningar. Boendet ska kännas gediget traditionellt, samtidigt som inga moderniteter saknas. Yt- och energieffektivitet är självklara beståndsdelar. Ambitionen är att skall kunna klassas som ett lågenergihus. Planlösningen är tänkt att främja ett gott umgänge tillsammans och strävan har varit att de allmänna karaktärsdragen ska vara; en färdig helhet, genomtänkta flöden och livfullhet. Area och orientering: är utformad i två plan med en sammanlagd Atemp på 135 kvm (nedre plan 72 m² resp. övre plan 63 m²). Veranda (12,5 m²) och uterum (18,5 m²) är integrerade i byggnaden med avseende på bottenplatta och takkonstruktion, och dessa viktiga biareor, som sammanbinder inomhusmiljön med trädgården, är således nyckelfärdiga. Villan kan orienteras på olika sätt, men grundtanken är att verandan/entrén vetter mot gata/tillfartsväg medan uterummet vänder sig mot vatten/utsikt. Behov av utvändig solavskärmning i form av markiser är beroende av byggnadens orientering och därför ej redovisat på fasadritningar. Konstruktion i korthet: Platta på mark. Yttervägar av Lecablock. Mittkropp med invändig puts och utvändig träpanel (lockläkt) (väggtjocklek 480 mm, U-värde 0,17 W/m²,K). Flyglar med både in- och utvändig puts (väggtjocklek 420 mm, U-värde 0,18 W/m², K). Fönster och dörrar av hög energiklass. Mellanväggar på nedre plan av Leca. Mellanbjälklag typ Leca bjälklagselement med god stegljudsdämpning. Mellanväggar på övre plan i träregelkonstruktion och gips. Klinkergolv i entré, groventré/tvättstuga och badrummen. I övrigt trägolv. Vindsbjälklag av trä med skivor och rullar typ Isover V:301 i mittkropp (502 mm, 0,082 W/m²,K) med skiffertak på takstolskonstruktion i trä. Kompakt takkonstruktion i trä med takbeklädnad sedum på flyglar (430 mm, U-värde okänt). Kortfattad rumsbeskrivning: Nedre plan Entré och groventré/tvättstuga avdelas av en enkel vägg med klädhängare på båda sidor, sittplats innanför entré och där groventrén kan sägas vara ett slags dressingroom, med garderob, skohylla/bänk och krokar/hyllor. Tvättstugan har tvättpelare med tvättmaskin nederst och torktumlare överst, tvättho och här placeras även frånluftsvärmepump. Badrum med dusch. Litet rum för valfri användning (gästrum, hobbyrum, lekrum, förvaring e. dy). Fullutrustat kök med frihängande kökskåpa och matplats med bänk/soffa på ena sidan av matbordet. Vardagsrum med soffgrupp framför TV. Braskamin och fåtöljer. Övre plan Trappa till övre plan i vinkel med avsats på mitten. Städskrubb i utrymme under trapp. Snedtak i badrum och ett av sovrummen. Badrum med dusch och stort badkar. Liten enkel skiljevägg mellan WC-stol och badkar. Nedkast för smutstvätt från badrum till tvättstuga. Tre sovrum, varav två med vinklad planlösning. Diagonalställd korridor/hall, som tillåter exempelvis bokhyllor, med trapp och garderob i ena änden och en kontorsarbetsplats i andra änden. Teknik: Uteluftstillförsel via totalt 6 st fönster/spaltventiler. Frånluft i badrum och tvättstuga. Frånluftsvärmepump placerad i tvättstuga. Golvvärme i badrum och entréer. Golvvärme alt. radiatorer i övriga rum. Separerad köksventilation med takfläkt. Anslutningar El/Vatten/Avlopp via flygeln med tvättstuga/entréer. VA-lösning kommunal alt. enskild. Fönster vid kontorsarbetsplats på övre plan kan fungera som brandutrymningsväg via uterummets tak. Övrigt: Utvändig planering av tomtmark ligger fri. En naturlig lösning är ett trädäck/altan i uterummets förlängning utanför matplats och det lilla extrarummet. Garage/carport, förråd, växthus etc är ej redovisat på situationsplaner, då dessa funktioner kan skilja sig beroende på behov/intressen. Vid enskild placering finns en större frihet avseende placering och utformning, men vid placering i grupp kan carport med integrerade solcellspaneler vara ett bra alternativ för skydd av bil, samtidigt som en elproduktion kan ske beroende på orientering.
