Användningsförslag Plena. Framtida utbyggnad. Installation. EVAC-uppfyllande

Transkript

1 Framtida utbyggnad Fler högtalarområden och högre effekt per högtalarområde kan åstadkommas med tillägg av extra expansionsenheter (för upp till 60 högtalarområden) och extra Plena effektförstärkare (upp till 480 W per sex högtalarområde). Installation Ett Plena Talat Utrymningslarm är gjort för att bara koppla in och sedan använda (plug-andplay) och kan enkelt konfigureras med hjälp av DIP-switchar eller PC-programvara för mer avancerad programmering. När ett system konfigurerats via PC kan datorn efter programmeringen kopplas bort. Hopkoppling av systemets delar görs via standard RJ45-anslutningar och med CAT5-kabel. Det är möjligt att lagra upp till 255 talade nöd- och evakueringsmeddelanden. Dessa meddelanden kan kopplas ihop för mer flexibla och detaljerade meddelanden. Produkter LBB 1990/00 Kontrollenhet 1 x LBB 1992/00 Expansionsenhet 8 x LBB 1996/00 Extern kontrollenhet 1 x LBB 1997/00 Extern expansionsenhet 8 x LBB 1998/00 Kit för extern kontrollenhet 1 x LBB 1999/00 Kit för extern expansionsenhet 8 x LBB 1956/00 Anropsstation 1 x LBB 1957/00 Knappsats för anropsstation 5 x LBB 1938/ W effektförstärkare 3 x LBB 1935/ W effektförstärkare 2 x LBB 1961/00 Källa för bakgrundsmusik 1 x EVAC-uppfyllande För att en installation helt skall uppfylla kraven enligt EVAC måste även högtalare och kablar uppfylla relevanta standarder. Bosch kan ge utbildning och certifiering för installatörer som agerar som samarbetspartners - detaljer om detta lämnas på begäran. Bosch Security Systems För mer information, var vänlig besök hemsidan Data kan ändras utan föregående meddelande Tryckt i Nederländerna PA-EH-sv-06_F01U516944_01

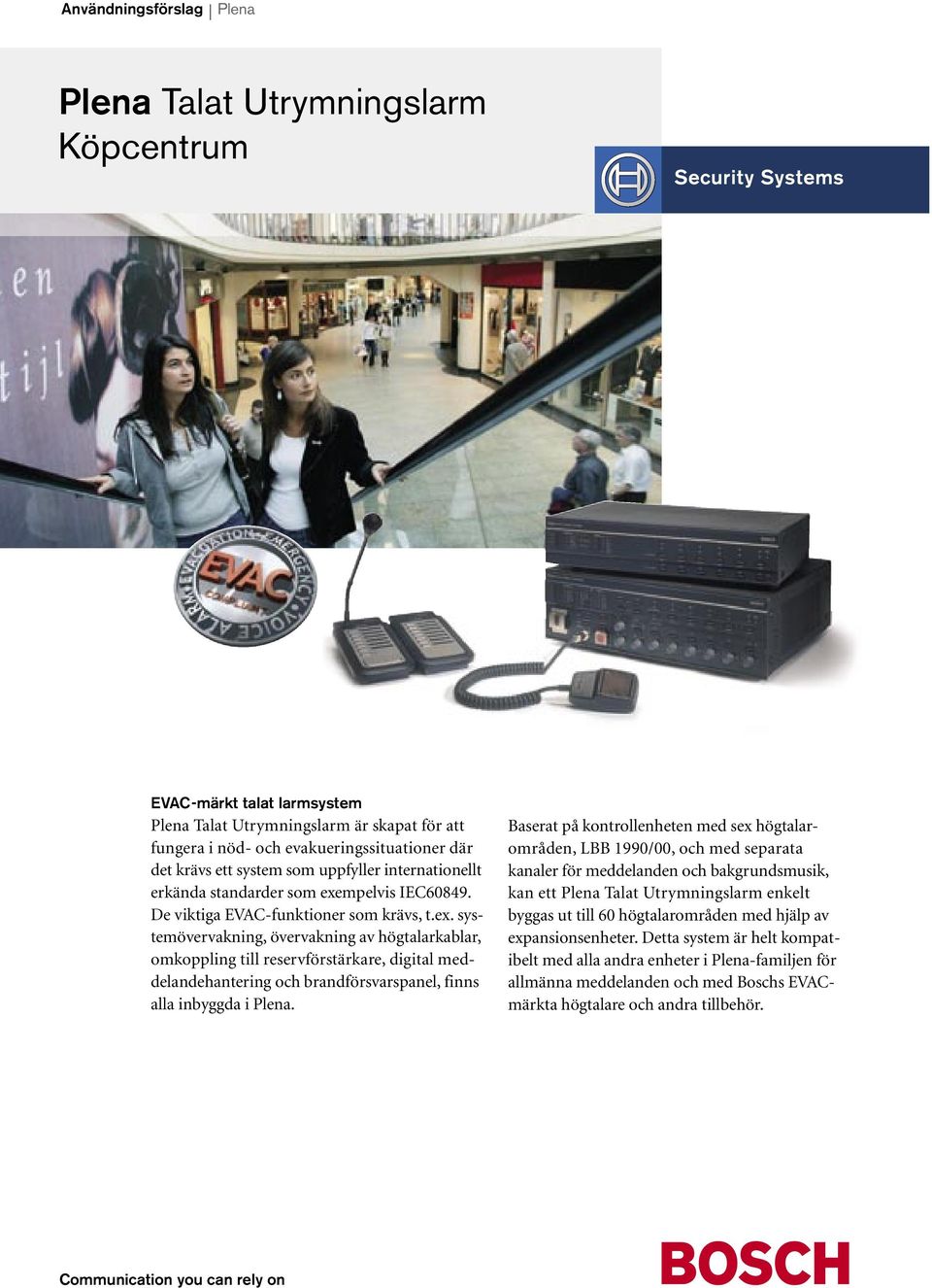

2 Plena Talat Utrymningslarm Köpcentrum EVAC-märkt talat larmsystem Plena Talat Utrymningslarm är skapat för att fungera i nöd- och evakueringssituationer där det krävs ett system som uppfyller internationellt erkända standarder som exempelvis IEC De viktiga EVAC-funktioner som krävs, t.ex. systemövervakning, övervakning av högtalarkablar, omkoppling till reservförstärkare, digital meddelandehantering och brandförsvarspanel, finns alla inbyggda i Plena. Baserat på kontrollenheten med sex högtalarområden, LBB 1990/00, och med separata kanaler för meddelanden och bakgrundsmusik, kan ett Plena Talat Utrymningslarm enkelt byggas ut till 60 högtalarområden med hjälp av expansionsenheter. Detta system är helt kompatibelt med alla andra enheter i Plena-familjen för allmänna meddelanden och med Boschs EVACmärkta högtalare och andra tillbehör. Communication you can rely on

3 Köpcentrum Köpcentrum och gallerior är typiska exempel system där det krävs ett stort antal högtalarrområden med varierande effektkrav i olika högtalarrområden. Det viktigaste kravet är meddelanden som tydligt kan uppfattas och att systemet måste uppfylla krav enligt standarden IEC60849 (och dess nationella motsvarigheter). Introduktion I tillägg till de obligatoriska funktionerna för talat utrymningslarm för butikspersonal och kunder kan ett EVAC-system för köpcentrum även innehålla bakgrundsmusik i allmänna utrymmen. Det bör även finnas möjligheter att sända ut meddelanden från varje individuell butik eller affär. Vid evakueringsmeddelanden skall volymkontrollen för bakgrundsmusiken i varje butik automatiskt prioriteras bort. Funktion för allmänna meddelanden i alla områden är ett önskemål som kan uppfyllas som tillval. Summering av krav Ett normalt system innehåller upp till 60 högtalarområden Tydligt tal har högsta prioritet Varierande uteffekt i olika högtalarområden Anropsstationer i reception och kontor Extra funktioner för personsökning av gäster Bakgrundsmusik i lobby och restaurang Anropsstation i säkerhetscentralen Extra funktioner för allmänna meddelanden (icke nöd) Bakgrundsmusik i allmänna områden Bakgrundsmusik kan kopplas bort lokalt i butiker Lösning för ett 54-högtalarområdes system En kontrollenhet för Plena Talat Utrymningslarm kan hantera upp till sex högtalarområden, så de övriga 48 högtalarområderna kräver åtta expansionsenheter med sex högtalarområden vardera. I säkerhetscentralen placeras en extern kontrollenhet samt en knappsatsförsedd anropsstation för att kunna sända meddelanden till individuella högtalarområden och bakgrundsmusik till allmänna områden, medan kontrollenheten och expansionsenheterna placeras i källarutrymme eller brandsäkert skåp. Brandförsvarspanelen (med högsta prioritet) monteras i närheten av huvudentrén eller nödutgång (i enlighet med lokala föreskrifter). Plena Talat Utrymningslarm har två kanaler, vilket innebär att bakgrundsmusik fortfarande kan spelas upp i högtalarområden där meddelanden inte skall höras. Effektkrav För varje högtalarområde kommer det att finnas olika krav på den effekt som krävs i allt från små butiker med en högtalare till varuhus i flera våningar med många högtalare. I parkeringshus och gångvägar utomhus krävs det vädersäkra ljudgivare eller hornhögtalare. För att underlätta stegvis evakuering från olika delar av köpcentrumet är detta indelat i separata högtalarområden. Flera Plena effekt förstärkare används för att de den effekt som krävs, tvåkanals funktion samt för användning som reservförstärkare.
