Styrsystem för roterande värmeväxlare EQRB, L=3,4

Transkript

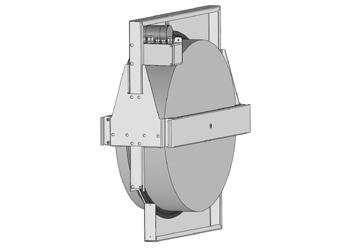

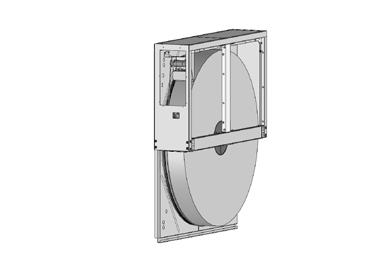

1 Installationsinstruktion, Drivsystem EQRB, L=3,4 storlek Allmän bening Ett vartalsreglerat drivsystem speciellt anpassat för drivning av roterande värmeväxlare. Ingen intrimmning erfordras. Samtliga styringångar är galvaniskt isolerade från nätet. Enheten levereras komplett med motor. Motorns rotationsriktning är reverserbar. Kapslingsklass IP54. Säkerhetsföreskrifter Storlek Storlek Viktigt! Läs hela bruksanvisningen före installation och idrifttagning. Installationen skall utföras av behörig personal. Allmänna villkor och bestämmelser för installation och drift av elektriska anläggningar skall beaktas. Åtgärder för skydd mot person- och maskinskada skall vidtagas efter lokala villkor och bestämmelser. Drivsystemet är avsedd för fast installation. Kablar får ej kopplas i eller ur så länge matningsspänning är tillslagen. Kontrollera att utrustningen är korrekt ansluten innan den tas i drift, se anvisningarna under Inkopplingsbening, sida 2. Fel som uppkommit på grund av felaktig installation eller drift täcks. Vid drift Enheten får inte öppnas eller monteras isär under drift. Vid nedmontering och Skrotning Produkten är konstruerad för att uppfylla RoHS-direktivet och skall hanteras och återvinnas enligt lokalt gällande lagar. Viktigt vid styrlogik och drift: Under start och efter varje gång aggregatet har stoppats, rekommenderas att frånluftsfläkten är i drift under 1 minut innan tilluftsfläkten startas. Fläkt Woods 9291 SE Rätt till ändringar förbehålls

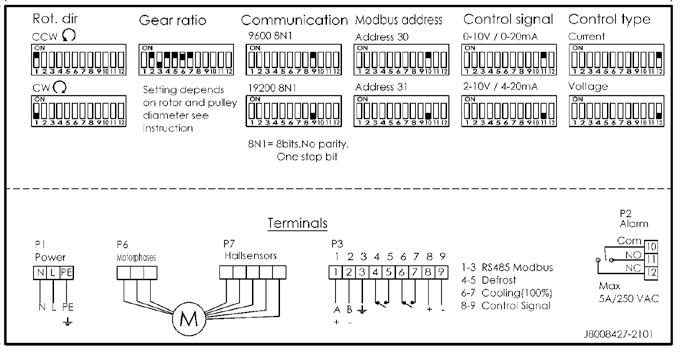

2 Inkopplingsbening C NO NC 5 DIP Omkopplare Läge ON 9 Hastighet: 9600 bitar: 8 Paritet: Ingen Stopp bitar: 1 (8N1) Läge OFF Förproggrammerat: Hastighet: Bitar: 8 Paritet: Ingen Stopp bitar: 1 I läge off kan värden ändras genom att a till Holding register 4x Adress 30 Adress 31 Adressen kan ändras mellan genom att a till holdig register 4x0034 Nr Benämning 1 Nätanslutning 2 Motorfaser 3 Hallgivare 4 Modbus, Avfrostning, Kylåtervinning, Styrsignal 5 Larmutgång 6 DIP omkopplare 7 Testknapp 8 LED Indikering Nät Matningen kopplas in på plint P1 N, L, PE, 230VAC +-15% 50/60Hz. Drivsystemet skall alltid föregås av en extern säkring 10AT. Ström Märkström 1.0A. Motor Motorn anslits på plint P6 och P7. Motorn är anpassad och inte ersättningsbar med liknande. Funktionsbening Renblåsningsdrift Då styrsignalen saknas roterar värmeväxlaren 30 var 5:e minut. Kommunikation Drivenheten har inbyggd Modbus RTU kommunikation via RS485, plint P3 anslutning 1 (A+), 2 (B-) och 3 (ref). Förinställda parametrar för kommunikationen är Adress: 30 Baudrate/Hastighet: 9600 Paritetsbit: N, ingen Stoppbit: 1 Databitar: 8 För komplett Modbus register se bilaga 1. Kommunikationen kan användas till drivsystemets alla funktioner. Avfrostning På plint P3 anslutning 4 och 5 finns möjlighet att ansluta en differenstermostat eller tryckvakt för styrning av avfrostning. Vid slutning av kontakten sänks varvtalet till 2 varv/min. Kylåtervinning När anslutning 6 och 7 på plint P3 sluts går rotorn in i kylåtervinningsläge och vartalet ökar och hålls konstant till 25 varv/min. oavsett vilken styrsignal som ges. Rotationsvakt Drivsystemet har inbyggd rotationsvakt som känner av om remmen har gått av. Test av rem sker i tidsintervaller beroende på aktuellt varvtal. Styrsignal Styrsignalen kopplas in på plint P3 anslutning 8 och 9. Styrsystemet kan hantera flera olika insignaler: 0-10VDC 2-10VDC 0-20mA 4-20mA Modbus RTU Val av styrsignal görs med dip-switch 11 och 12 motsvarande nivå respektiv typ. Motorns varvtal följer en förutbestämd linjariseringsfunktion som är proportionell mot rotorns verkningsgrad. Styrsignalen ger en rotationshastighet från 0-20 rpm. Fläkt Woods 9291 SE Rätt till ändringar förbehålls

3 Driftindikering Drivsystemet indikerar via lysdioder vilket varvtal och driftstatus enheten har vid varje tillfälle. Se tabell. Larmrelä Reläutgång max 5A, 250VAC. Kontakten växlar vid larm. Grön Röd Indikering Larmrelä Fast sken Blinkar propotionellt mot motorns varvtal. Släckt Spänning utan rotation Varvtalet x 0.5Hz Saknar spänning Släckt Inget larm Växlar 2 blink Rembrott Växlar 3 blink Motor låst/ blockerad 3 blink Timeout målhastighet 4 blink Hög/Låg spänning 5 blink Sensor fel motor 5 blink Kylåtervinning och avfrostning samtidigt 5 blink Högtemp 5 blink Alla DIPomkopplare i läge ON Växlar Växlar Växlar Larm Alarmutgång Bening Info Rembrott Ja Om remmen går av eller om rotorn stannar växlar reläet. Spänningsfel Ja Om matningsspänningen är för hög eller för låg växlar reläet och rotorn stannar Överlastfel Ja Om motorn är överlastad växlar reläet och rotorn stannar Kortslutning Ja Om kortslutning uppstår i motor växlar reläet Återgående Återgående Återgående Permanent Felkoder Larm Felkod Låg spänning 1 Hög spänning 2 Rembrott 4 Motor låst/blockerad 8 Motorsensor fel 16 Kylåtervinning/Avfrostning 32 Hög temperatur 64 DIP-omkopplare fel 128 AWD 256 Målhastighet timeout 512 Fläkt Woods 9291 SE Rätt till ändringar förbehålls

4 Inställning av DIP-omkopplare + + Inställning av utväxlingsförhållandet görs på fabriken. En korrekt aktivering av drivsystemet kräver att DIPomkopplare 2-7 är satta enligt Binär kodning av utväxlingen mellan rotor och remskiva. Ex. Rotordiameter 1000 mm, remskivediameter 38 mm och remdiameter 8 mm ger en utväxling på /38+8=22. Binär kodningen blir enligt följande: Omkopplare Värde Funktion 1 1 Moturs 0 0 Medurs Ej satt/fel Programmerbart reg. 0x decimalt värde för utväxling 1 Stor motor 0 Liten motor N1 0 Std. Reg. 0x0035-0x0037 (Std N1) 1 Addr: 30 0 Std. Reg. 0x0034 (Std. Addr: 31) V/ 0-20mA V / 4-20mA 1 Styrsignal spänning 0 Styrsignal ström DIP-omkopplare Motsvarar värde Läge Värde 2 1 OFF ON ON OFF ON OFF 0 Totalt Rotorns rotationsriktning Tilluft Tilluft Ändring av rotationsriktningen görs genom att ändra dip-switch 1 och utförs via spänningstillslag. Fläkt Woods 9291 SE Rätt till ändringar förbehålls

5 Felsökning Kontrollera att installationen är korrekt utförd, t.ex att kablarna sitter ordentligt i resp. plint och att dipomkopplare är korrekt ställda. Observation/ indikering Felorsak/åtgärd Observation/ indikering Felorsak/åtgärd Ingen lysdiod lyser. Kontrollera att 230 VAC ±10% finns på nätplinten. Om nätspänningen är korrekt byt styrenhet. blinkar 2 gånger. Indikerar rembrott. Kontrollera att rotorn ej är trögare än normalt, eller om remmen är av Grön lysdiod blinkar långsamt/ renblåsningsdrift - låg styrsignal. Motor snurrar ej trots styrsignal. Kontrollera att kablarna är rätt inkopplade. Kontrollera DIP-omkopplaren. Variera styrsignalen mellan min och max, kan 0-10 V (2-10 V). Kontrollera genom att bygla P3 6 och 7, motorn skall nu varva upp till maxvarv. Utväxling felaktig. Kontrollera dip 2-7. blinkar 3 gånger. blinkar 4 gånger. blinkar 5 gånger. Ramptiden till önskat varvtal är för lång. Kontrollera att rotorn ej är trögare än normalt, eller är låst. Kontrollera nätspänningen.. Sensorproblem. Kontrollera DIP-omkopplare. Kontrollera att kylåtervinning och avfrostning ej föreligger samtidigt. Rotationsvakten larmar trots att remmen är hel. Kontakta Fläkt Woods. Rotationsvakten larmar inte trots att remmen är av. Motorn roterar åt fel håll Kontakta Fläkt Woods. Koppla från spänning och ändra dip-ombrytare 1. Slå därefter på spänningen igen. Motorn går på fullvarv även då styrsignalen är låg Kontrollera att plinten för kylåtervinning ej är byglad (6 och7), eller att Modbusregister 4x 0029 ej är satt till 1. Vid byte skall hela styrenheten bytas inkl. konsoll och motor. Fläkt Woods 9291 SE Rätt till ändringar förbehålls

6 Tabell 1 Register Namn Bening Skriv Kommentar Typ Min Max Grundvärde 3 x 0001 MbusVer Protokollversion Läs Unsigned x 0002 HW Hårdvaruversion Läs Unsigned x 0003 SW Mjukvaruversion Läs Unsigned x 0004 Nrot Totalt antal varv som rotorn har roterat sedan installation 3 x 0005 Nrem Totalt antal larm för drivrems fel 3 x 0006 Nlocked Totalt antal larm för motor fel 3 x 0007 Nsp Totalt antal larm för spännings fel 3 x 0008 Ngiv Totalt antal larm för givar fel 3 x 0009 M1 Storlek på motor Läs Unsigned x 0010 n1 Storlek på drivhjulet på motorn 3 x 0012 n Aktuellt varvtal på motorn 3 x 0013 n3 Aktuellt beräknat varvtal på rotorn Läs Enligt DIP-omkopplare Unsigned Läs (RPM) Signed Läs Motorvarvtal/utväxling (RPM) Signed x 0014 Switch DIP-Omkopplare Läs DIP 1-11 heltalsvärde Unsigned x 0015 Mode Aktuellt driftläge Läs 0 = Initiering 1 = Värme 2 = Kyla 3 = Renblåsning 4 = Avfrostning 5 = Testknapp 6 = Remtest 7 = Stillestånd 8 = Konfiguration 9 = Fel 10 = Stopp 11 = Motortest Unsigned x 0016 Signal Avläst styrsignal Läs Avläst värde i % Unsigned x 0017 Current Medelsström Läs Filter 5ms Unsigned x 0018 Belt_timer1 Nedräkningstid innan remtest 1 i sekunder 3 x 0019 Belt_timer2 Nedräkningstid innan remtest 2 i sekunder 3 x 0020 Purge timer Nedräkning innan renblåsning (sek) Läs Test sker vid 0 sek Unsigned Läs Test sker vid 0 sek Unsigned Läs Renblåsning sker vid 0 sek Unsigned x 0021 Rot_count_msb Totalt antal varv som rotorn har snurrat sedan installation (mest signifikant bitar) 3 x 0022 Rot_count_lsb Totalt antal varv som rotorn har snurrat sedan installation (minst signifikant bitar) Läs Varv = 3x0021 * x0022 Läs Varv = 3x0021 * x0022 Unsigned Unsigned x 0023 Ramp timeout 5 min nedräkning fördröjning av rotationslarm Läs Värde i sekunder Unsigned x 0024 Drive_temp Temperatur elektronik Läs Grader celcius Unsigned x 0025 Smps_temp Temperatur processor Läs Grader celcius Unsigned Fläkt Woods 9291 SE Rätt till ändringar förbehålls

7 Tabell 2 Register Namn Bening Kommentar Min Max Default 4 x 0001 Setup Begäran att gå in i setup mode/gå ur set up mode. Samt a till E2. Motorn kommer att vara avstängd i denna mod. 0. Exit SetupMode 1. Enter SetupMode 2. Write param to E2 Unsigned x 0002 Dir Motorns rotationsriktning 0 = DIP-värde, 1= inverterad riktning mot DIP omkopplare Unsigned x 0007 Larm Läser ut aktuell larmkod/reset av aktuell larmkod 0 = larmåterställning 0 x 0001 Spänning låg 0 x 0002 Spänning hög 0 x 0004 Rembrott 0 x 0008 Motor blockerad 0 x 0010 Sensor fel 0 x 0020 Kylåtervinning och avfrostning 0 x 0040 Hög temperatur 0 x 0080 DIPomkopplare fel 0 x 0100 AWD 0 x 0200 Målhastighet Om fler fel uppstår samtidigt adderas talen tillsammans Unsigned x 0008 Nd Dödbandet i varvtalssignalen (upplösning 0,01rpm) Unsigned x 0029 Heat/cool Värmeåtervinning max 20rpm kylåtervinning max 25 rpm Värme/ kyla. Läser/er aktuellt driftfall Sparas ej vid spänningsbortfall Unsigned x 0030 Test Aktivera test läge 4 x 0031 Relation Förhållande mellan rotor- och remskivediameter 4 x 0033 Ctrl Styrsignal 4 x 0034 Adress Modbus adress 4 x 0035 Baud Datahastighet/100 4 x 0036 Par Paritet (0=N, 1=E, 2=O) 4 x 0037 Stop Antal stoppbitar 4 x 0038 Rst Fabriksåtersällning 4 x 0039 Defrost Aktivera avfrostning 4 x 0040 Purge time Tidsintervall renblåsning 4x0043 belt test 1 time Tidsintervall innan remtest 1 i minuter 4x0044 belt test 2 time Tidsintervall innan remtest 2 i minuter 1= testläge, 0 = Normal drift Unsigned Utväxlingsförhållande vid DIP=62. ej sparad vid spänningsbortfall Unsigned Unsigned Aktiveras via DIP omkopplare sparas ej vid spänningsbortfall Aktiveras via DIP omkopplare sparas ej vid spänningsbortfall Unsigned Unsigned Unsigned Unsigned = Återställ Unsigned = Aktivera Unsigned Min Unsigned Not saved Unsigned Not saved Unsigned Fläkt Woods 9291 SE Rätt till ändringar förbehålls
