1 OFFERT / ORDERERKÄNNANDE Vår referens Datum Kundnr Offertnr Stefan Sundkvist 0202 K2780 OF5999 Leveransadress Kund Leveransvillkor Er referens Telefon Fritt vårt lager Peter Brodin Transportsätt Telefax Postpaket Alla priser är inkl. moms (Gäller ej export utanför EU) Artnr Specifikation Antal Enhet A-pris % Belopp E-5000 TAU - Komplett Poolpaket Paket 23, , Med stomme i varmgalvaniserad stålplåt Inkl stagsats, bult, bricka och mutter Inkl över- och underliggare (Detaljerad innehållsinformation se bifogad bilaga) VF-2 Vikfäste Rostfritt till stege Styck MS-5000 Isoleringspaket STOMME Sats 8, , SPF-38 Värmepump Svenska Poolfabriken Styck 38, , BP-03 By-pass Svenska Poolfabrikens Paket,945.00, PST-5000 Poolskydd Easy Cover Styck 22, ,20.00 Byte till upprullning med utväxling Styck,800.00, FRAKT-0 Frakt Omega / Sigma / Tau Styck 0, , RAB Orderrabatt -28, , LEVERANS Levereras från Luleå sker på kompletta poolpaket 2 veckor efter påskriven offert/ordererkännade kommit oss tillhanda. Övriga produkter levereras normalt -2 dagar efter orderläggandet. Transporttider tillkommer. BETALNING Sker normalt mot efterkrav ( Betalning vid leverans med postväxel som lämnas till speditören ) Alternativt kan betalning ske mot förskottsfaktura där köpeskillingen skall vara oss tillhanda Delsumma: 80, Adress Telefon Bankgiro Org.nummer Internet Midgårdsvägen LULEÅ Fax Plusgiro Momsreg.nr E-post info@svenskapoolfabriken.se

2 TAU POOLPAKET TAU POOLPAKET Poolpaket med stomme i varmgalvaniserad stålplåt. Ytvattenrenare, inlopp och belysning i plast. Reningsutrustningen består av kraftig poolpump och sandfilter av hög kvalitet. Grundsats för anslutning av maskinutrustning ingår samt markslang. Detta är ett urval av vad som följer med som standard i Tau poolpaket. POOLSTOMME Materialet i varmgalvanisetad stålplåt är valt med tanke på längsta livslängd. Pool stommen, samtliga stag, muttrar och bultar är tillverkade av samma material. Varje sektion är tillverkad i ett stycke för bästa kvalitet. Poolstommen är mycket lättmonterad, sektionerna skruvas enkelt ihop i färdigstansade hål tillsammans med stagen. Ingen gjuten bottenplatta krävs. En väl packad sandbotten enligt våra tydliga anvisningar räcker. Naturligtvis fungerar även gjuten platta. Reklamationsrätten på 0 år för pool stommen gäller i båda fallen. Maskin-/RENINGSutrustning Kraftig poolpump ingår samt spunnet sandfilter av hög kvalitet. Sandfiltret levereras med centralventil, mano meter samt filtersand. Turkos Blå Inlopp, belysning och ytvattenrenare i denna pool är i plast av hög kvalitet som fungerat mycket bra under många år. Belysningen är på 300W och 2 V transformator, kopplingsbox samt kabelrör ingår. Se tabell för antal belysningar i er pool. 9 mm tjock Isolerande bottenmatta anpassad för swimmingpooler ingår. Denna läggs under linern på poolens botten. Det blir en extra bra finish, har isolerande verkan och minskar risken för skador på linern. Man kan även komplettera poolstommen med formskuren isolering (tillval) ÖVER- och UNDDERLIGGARE. Vi kontaktar närmaste brädgård och gör beställning / betalar för erfoderligt trämaterial som behövs för montering av poolstommen. Kunden ombesörjer hämtning av materialet. Liner Formsvetsad liner. Standardfärg är turkos eller blå. PoolskyddET som levereras med poolpaketen är vårt standard skydd som är tillverkat av ett armerat starkt PVC-material. Du använder samma skydd sommar som vinter. Du behöver inte täcka poolen med plåtar på vintern om du inte har speciell utrustning som kräver sänkt vattennivå under vinterstängning. Utseendet på produkterna kan skilja något men kvalitet och funktion är likadan. Poolerna på bilderna kan vara extrautrustade. SVENSKA POOLFABRIKEN, Midgårdsvägen 3, Luleå. Tel

3 TAU POOLPAKET PoolstegeN som levereras i våra poolpaket är till verkad i rostfritt stål, även trappstegen är i rostfritt stål. Stegen har ett extra förstärkningsrör i bågen som gör den mycket stadig för att undvika att stegen sviktar och nöter mot linern. POOLVÅRDSPAKET. Det ingår en grundsats för poolvård för att hålla poolen i fint skick. Bland annat ingår detta: Teleskopstång Lövhåv, djup och grund modell Poolborste Bottensugsmunstycke Termometer Flytslang Startpaket med KemikalieR bestående av de produkter som behövs för att kontrollera och rena vattnet från föroreningar. Kopplingar och slangar. Grundsats för anslutning av maskin utrustning ingår samt markslang. REKLAMATIONSRÄTT på poolstommen är 0 år. 3 år på liner. Vi garanterar leverans inom 2 veckor (0 arbetsdagar), transporttid tillkommer. Tack vare att vi har egen tillverkning, Nordens mest välfyllda lager av pool artiklar och väl fungerande logistik kan vi garantera detta. Storlek på cirkulationspump, sandfilter, belysning och värme. Ifall inte er poolstorlek finns med, räkna ut vattenvolymen och jämför med närmaste pool eller kontakta oss. Storlek, m Volym m3 Pump, hk Filter/sandmängd Belysning 2,5 x 5,0 8 0, mm / 80 kg 3,0 x 5,0 2 0, mm / 80 kg 3,0 x 6,0 26 0, mm / 80 kg 3,0 x 7,0 30 0, mm / 80 kg 3,5 x 7,0 35 0, mm / 80 kg 4,0 x 6,0 34 0, mm / 80 kg 4,0 x 7,0 40 0, mm / 80 kg 4,0 x 8,0 46,0 650 mm / 50 kg 4,0 x 0 57,0 650 mm / 50 kg 2 4,5 x 9,0 58,0 650 mm / 50 kg 2 5,0 x 0 72,0 650 mm / 50 kg 2 6,0 x 2 03,5 700 mm / 220 kg 2 SVENSKA POOLFABRIKEN, Midgårdsvägen 3, Luleå. Tel

4 TAU POOLPAKET Populära tillval till poolpaket Dessa produkter är populära tillval till våra poolpaket. Vissa tillval förenklar poolskötsel, vissa tillval förhöjer utseendet och en del enbart för nöjes skull! Förläng säsongen med ett POOLTAK. Det blir dessutom skönare att bada när det blåser eller regnar. Utrusta er pool med POOLDETALJER I ROSTFRITT STÅL för exklusivare utseende på er pool. Kan ej kombineras med saltvattengenerator. POOLTRAPPOR finns som halvrunda, rektangulära och hörn. De underlättar i- och uppstigning och är sköna att sitta i. De är dessutom mycket snygga! För enkel hantering finns manuella och automatiska poolskydd. Har man ingen färdig plats att sätta maskinutrustningen på så är ett maskinrum man sänker ned i anslutning till poolen ett smidigt alternativ. Vi har maskinrum både i rostfritt stål och plast. För extra bekvämlighet kan maskinrummets utrustning monteras av oss. STENSARG förhöjer utseendet på poolen. Finns i flera olika former, färger och storlekar. Med en JetSwim förlänger du poolen så du kan simträna effektivt utan att behöva vända. Vattenströmmen den skapar är också mycket rolig att leka i. De finns i olika storlekar och prisklasser och passar till de flesta pooltyper. Vi har ett flertal modeller automatiska doseringsutrustningar för enklare skötsel av poolens vattenkemi. Fördelen med denna typ av utrustning är bland annat att vattenkemin alltid är rätt, då kemikalieförbrukningen och klorlukten minskar. De finns i flera olika utföranden och prisklasser. Luftvärmepump ger mycket kostnadseffektiv uppvärmning av poolen. Bra komplement till pooltak. Mer information hittar du på svenskapoolfabriken.se eller ring oss så berättar vi mer! SVENSKA POOLFABRIKEN, Midgårdsvägen 3, Luleå. Tel

5 OFFERT / ORDERERKÄNNANDE Vår referens Datum Kundnr Offertnr Stefan Sundkvist 0202 K2780 OF5998 Leveransadress Kund Leveransvillkor Er referens Telefon Fritt vårt lager Peter Brodin Transportsätt Telefax Postpaket Alla priser är inkl. moms (Gäller ej export utanför EU) Artnr Specifikation Antal Enhet A-pris % Belopp E-4080 TAU - Komplett Poolpaket Paket 03, , Med stomme i varmgalvaniserad stålplåt Inkl stagsats, bult, bricka och mutter Inkl över- och underliggare (Detaljerad innehållsinformation se bifogad bilaga) VF-2 Vikfäste Rostfritt till stege Styck MS-4080 Isoleringspaket STOMME Sats 7, ,63.00 SPF-92 Värmepump Svenska Poolfabriken Styck 29, , BP-03 By-pass Svenska Poolfabrikens Paket,945.00, PST-4080 Poolskydd Easy Cover Styck 8, , Byte till upprullning med utväxling Styck,800.00, FRAKT-0 Frakt Omega / Sigma / Tau Styck 0, , RAB Orderrabatt -24, , LEVERANS Levereras från Luleå sker på kompletta poolpaket 2 veckor efter påskriven offert/ordererkännade kommit oss tillhanda. Övriga produkter levereras normalt -2 dagar efter orderläggandet. Transporttider tillkommer. BETALNING Sker normalt mot efterkrav ( Betalning vid leverans med postväxel som lämnas till speditören ) Alternativt kan betalning ske mot förskottsfaktura där köpeskillingen skall vara oss tillhanda Delsumma: 50, Adress Telefon Bankgiro Org.nummer Internet Midgårdsvägen LULEÅ Fax Plusgiro Momsreg.nr E-post info@svenskapoolfabriken.se

6 OFFERT / ORDERERKÄNNANDE Vår referens Datum Kundnr Offertnr Stefan Sundkvist 0202 K2780 OF5998 Leveransadress Kund Leveransvillkor Er referens Telefon Fritt vårt lager Peter Brodin Transportsätt Telefax Postpaket Alla priser är inkl. moms (Gäller ej export utanför EU) Artnr Specifikation Antal Enhet A-pris % Belopp minst 4 bankdagar före aviserad leverans från Luleå. Förskottsfakturering tillämpas alltid vid export. Önskas betalning mot förskottsfaktura skall detta anges på offert/ordererkännadet vid påskrift. Denna offert/order omfattas av Svenska Poolfabrikens försäljningsvillkor. ANVÄNDNING Detta poolpaket är utrustat för privat bruk. All övrig användning sker på köparens ansvar. Vi tackar för Er förfrågan och offererar ovanstående till ett värde av: Ordervärde: 50, Ovanstående priser gäller offerten i sin helhet. Frakt: 0.00 Innehar F-skattebevis. Totalt SEK 50, Vi emotser en order från Er enligt denna offert. Köparens underskrift:... Datum:... Efterkrav Förskottsfaktura Finansiering OBS: Sätt ett kryss i rutan för önskat betalningsvillkor: Betalning vid lev. Full likvid Handelsbanken Dröjsmålsränta debiteras med % Denna offert är giltig t.o.m. 022 Adress Telefon Bankgiro Org.nummer Internet Midgårdsvägen LULEÅ Fax Plusgiro Momsreg.nr E-post info@svenskapoolfabriken.se

7 OFFERT / ORDERERKÄNNANDE Vår referens Datum Kundnr Offertnr Stefan Sundkvist 0202 K2780 OF5999 Leveransadress Kund Leveransvillkor Er referens Telefon Fritt vårt lager Peter Brodin Transportsätt Telefax Postpaket Alla priser är inkl. moms (Gäller ej export utanför EU) Artnr Specifikation Antal Enhet A-pris % Belopp minst 4 bankdagar före aviserad leverans från Luleå. Förskottsfakturering tillämpas alltid vid export. Önskas betalning mot förskottsfaktura skall detta anges på offert/ordererkännadet vid påskrift. Denna offert/order omfattas av Svenska Poolfabrikens försäljningsvillkor. ANVÄNDNING Detta poolpaket är utrustat för privat bruk. All övrig användning sker på köparens ansvar. Vi tackar för Er förfrågan och offererar ovanstående till ett värde av: Ordervärde: 80, Ovanstående priser gäller offerten i sin helhet. Frakt: 0.00 Innehar F-skattebevis. Totalt SEK 80, Vi emotser en order från Er enligt denna offert. Köparens underskrift:... Datum:... Efterkrav Förskottsfaktura Finansiering OBS: Sätt ett kryss i rutan för önskat betalningsvillkor: Betalning vid lev. Full likvid Handelsbanken Dröjsmålsränta debiteras med % Denna offert är giltig t.o.m. 022 Adress Telefon Bankgiro Org.nummer Internet Midgårdsvägen LULEÅ Fax Plusgiro Momsreg.nr E-post info@svenskapoolfabriken.se

8 Att tänka på innan poolbygget Läs igenom hela anvisningen innan ni börjar montera. Skulle ni någon gång under monteringen stöta på problem så är det bara att ringa något av våra supportnummer så hjälper vi er. Vi hoppas att ni ska få många roliga och lärorika erfarenheter om just er pool, tack vare att ni valt självmontering. Poolbygget brukar starta i fantasin flera månader, kanske år, innan det blir realitet. Det är därför bra att rita och planera poolens placering, dess storlek och hur man vill ha det runt poolen. Ett tips är att göra kopior av husritningen med tomt, så man lättare kan lägga in poolen och dess omgivning i en skala som speglar de faktiska förhållanden man har att arbeta med. Tänk också på att planera för samvaron runt poolen. Du kanske vill sitta vid poolen i en trädgårdsmöbel och ha grillen inom bekvämt avstånd eller ha uteduschen i närheten. Ska kanske en bastu ligga i anslutning till poolen? Placera helst poolen så soligt som möjligt utan alltför nära till träd och buskar som skräpar ned. Kontrollera också att inga ledningar för el, vatten eller telefon/bredband finns i marken där grävning ska ske. Undvik också att placera poolen där grundvattnet står högt. Det finns möjlighet att dränera bort vattnet, vilket är lämpligt i sådana fall. Beräkna också den färdiga poolnivån i förhållande till omgivningen. Marken ska slutta från poolen så att ytvattnet leds bort från poolen. Placeringen av maskinutrustningen är också viktig, filterpumpen fungerar bäst när den är placerad i ett maskinrum intill poolen lägre än poolens ytvattennivå. Denna placering underlättar när man ska rengöra poolbotten med bottensugen. Man ansluter då en flytslang till bottensugmunstycket och fyller sedan flytslangen med vatten och ansluter slangen till ytvattenrenarens skimvac-platta. Om pumpen sitter högre än ytvattenrenaren och det finns luft i flytslangen så blir det avsevärt svårare för pumpen att suga upp vatten. Poolpumpen får då gå torr en stund varje gång man ska bottensuga. Eftersom pumpens axeltätning är beroende av kylning från vattnet finns risk att den skadas. Poolpumpen kan även få en sämre funktion under vanlig drift med följd att flödet och reningen av poolen fungerar sämre. Om ni av någon anledning tycker att maskinrummet passar bättre ovan mark kan ni göra en låda bara för pumpen vid poolen och placera den övriga maskinutrustningen någon annanstans. Bygglov Bygglov behövs bara i speciella fall, t ex vid samtida altanbygge, när poolen ligger för nära tomtgränsen eller när man förändrar marknivån och dylikt. Ta kontakt med byggnadsnämnden i din kommun så får du besked. 4 Uppdaterad Svenska Poolfabriken

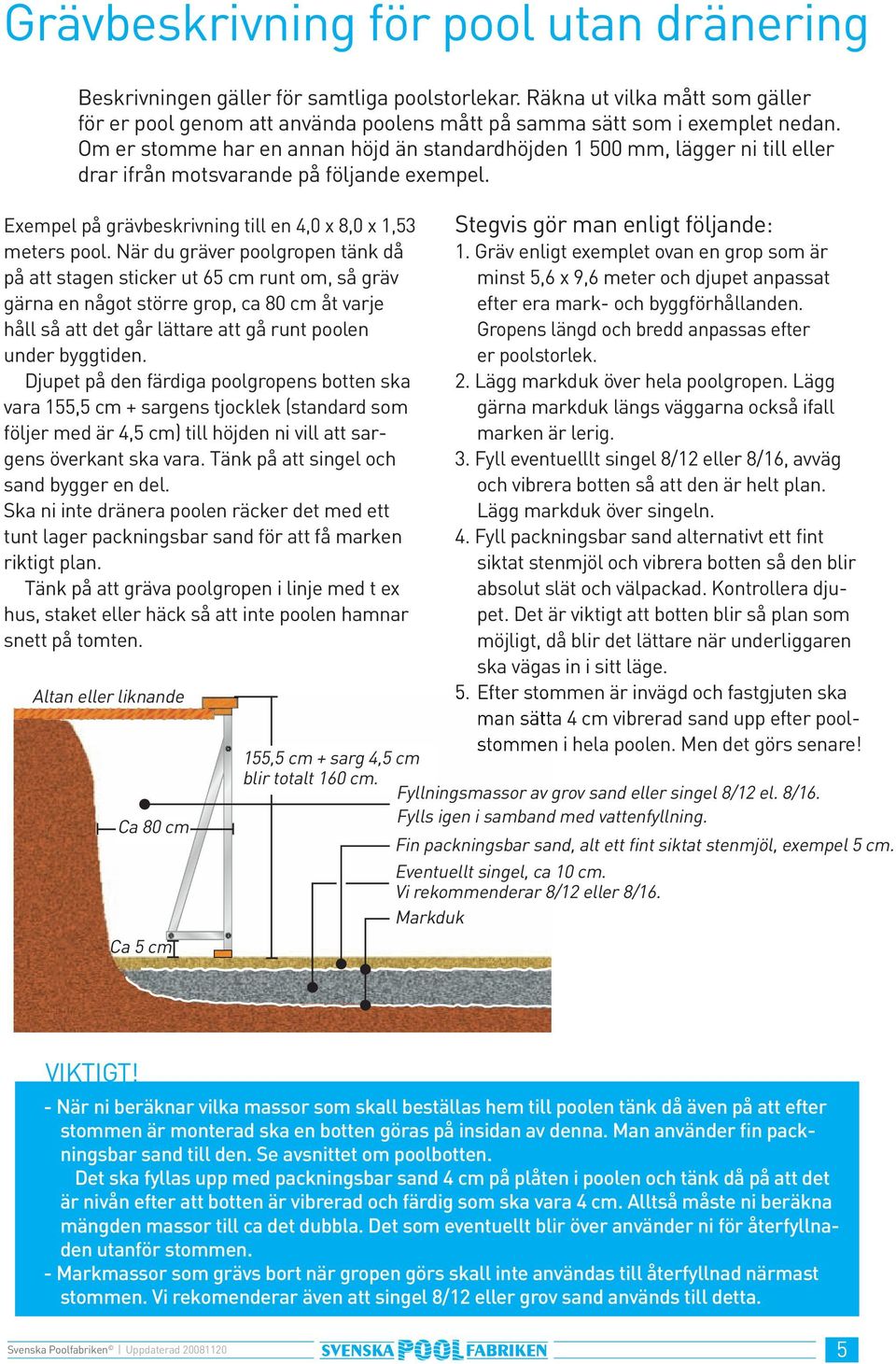

9 Grävbeskrivning för pool utan dränering Beskrivningen gäller för samtliga poolstorlekar. Räkna ut vilka mått som gäller för er pool genom att använda poolens mått på samma sätt som i exemplet nedan. Om er stomme har en annan höjd än standardhöjden 500 mm, lägger ni till eller drar ifrån motsvarande på följande exempel. Exempel på grävbeskrivning till en 4,0 x 8,0 x,53 meters pool. När du gräver poolgropen tänk då på att stagen sticker ut 65 cm runt om, så gräv gärna en något större grop, ca 80 cm åt varje håll så att det går lättare att gå runt poolen under byggtiden. Djupet på den färdiga poolgropens botten ska vara 55,5 cm + sargens tjocklek (standard som följer med är 4,5 cm) till höjden ni vill att sargens överkant ska vara. Tänk på att singel och sand bygger en del. Ska ni inte dränera poolen räcker det med ett tunt lager packningsbar sand för att få marken riktigt plan. Tänk på att gräva poolgropen i linje med t ex hus, staket eller häck så att inte poolen hamnar snett på tomten. Altan eller liknande Ca 80 cm Ca 5 cm 55,5 cm + sarg 4,5 cm blir totalt 60 cm. Stegvis gör man enligt följande:. Gräv enligt exemplet ovan en grop som är minst 5,6 x 9,6 meter och djupet anpassat efter era mark- och byggförhållanden. Gropens längd och bredd anpassas efter er poolstorlek. 2. Lägg markduk över hela poolgropen. Lägg gärna markduk längs väggarna också ifall marken är lerig. 3. Fyll eventuelllt singel 8/2 eller 8/6, avväg och vibrera botten så att den är helt plan. Lägg markduk över singeln. 4. Fyll packningsbar sand alternativt ett fint siktat stenmjöl och vibrera botten så den blir absolut slät och välpackad. Kontrollera djupet. Det är viktigt att botten blir så plan som möjligt, då blir det lättare när underliggaren ska vägas in i sitt läge. 5. Efter stommen är invägd och fastgjuten ska man sätta 4 cm vibrerad sand upp efter pool- stommen i hela poolen. Men det görs senare! Fyllningsmassor av grov sand eller singel 8/2 el. 8/6. Fylls igen i samband med vattenfyllning. Fin packningsbar sand, alt ett fint siktat stenmjöl, exempel 5 cm. Eventuellt singel, ca 0 cm. Vi rekommenderar 8/2 eller 8/6. Markduk ViKTiGT! - När ni beräknar vilka massor som skall beställas hem till poolen tänk då även på att efter stommen är monterad ska en botten göras på insidan av denna. Man använder fin packningsbar sand till den. Se avsnittet om poolbotten. Det ska fyllas upp med packningsbar sand 4 cm på plåten i poolen och tänk då på att det är nivån efter att botten är vibrerad och färdig som ska vara 4 cm. Alltså måste ni beräkna mängden massor till ca det dubbla. Det som eventuellt blir över använder ni för återfyllnaden utanför stommen. - Markmassor som grävs bort när gropen görs skall inte användas till återfyllnad närmast stommen. Vi rekomenderar även att singel 8/2 eller grov sand används till detta. Svenska Poolfabriken Uppdaterad

10 Grävbeskrivning för pool med dränering Om grundvattennivån ligger nära poolbotten rekommenderar vi dränering. Tänk på att grundvattennivån ofta är högre på våren. Om det är svårt att ansluta ett dräneringsrör till ex en dagvattenbrunn kan man göra på följande sätt : Man gräver ner en dräneringsbrunn som är ca 40 cm i diameter lodrätt i marken. Botten på brunnen ska vara ca 50 cm lägre än poolbottennivån. Dräneringsröret placeras ca 20 cm lägre än poolbotten och ansluts till dräneringsbrunnen. Under dräneringsröret placeras en dräneringsduk och sedan täcks allt med en grusbädd. I dräneringsbrunnen placeras en dränkbar pump med flottör. Om marken är väldigt blöt kan man göra två dräneringsbrunnar med var sin pump. Då leder man ett dräneringsrör till varje brunn. Från pumpen dras en slang till ett dike eller liknande dit dräneringsvattnet pumpas. Om poolbotten är väldigt vattensjuk kan man lägga en markduk och ett lager singel 8/2 eller 8/6 på botten. Markduken lägger man för att inte singlet ska sjunka ner i leran. OBS! Kontrollera vilka regler som gäller i kommunen för anslutning mot dagvattenbrunn. Exempel på grävbeskrivning till en pool på 4,0 x 8,0 x,53 meter. När du gräver poolgropen tänk då på att stagen sticker ut 65 cm runt om förutom i hörnen. Gräv gärna något större än det stagen går ut, ca 80 cm från poolväggen, så att det går lättare att gå runt poolen under byggtiden. Djupet på den färdiga poolgropens botten ska vara 55,5 cm + sargens tjocklek (standard som medföljer är 45 mm) till höjden ni vill att sargens överkant ska vara. Singel och sand bygger en del. Tänk på att gräva poolgropen i linje med t ex hus, staket eller häck så att inte poolen hamnar snett på tomten. Vid andra mått på pool eller annan form än rektangulär pool så anpassas grävmåtten efter detta. Om ni valt en pool med förhöjd poolstomme anpassas grävdjupet efter detta. Stegvis gör man enligt följande:. Gräv enligt exemplet ovan en grop som är minst 5,6 x 9,6 meter och,80 meter djupt från den nivå överdelen på sargen ska vara (hålets längd och bredd anpassas efter er poolstorlek). 2. Lägg markduk över hela poolgropen. 3. Lägg dräneringsröret på markduken runt poolgropen. Placera röret så att det kommer att ligga ca 30 cm utanför det område där poolväggen skall placeras. Undvik att placera röret där det vågräta staget skall skruvas ihop med det vinklade staget ca 65 cm utanför stommen. Anledningen till det är att senare under monteringen ska stagen fixeras i marken med armeringsjärn som ska slås ner i singlet. Exempel 4 x 8 m pool 0 cm +4 cm +8 cm +2 cm Här är det klokt att dra upp rören ovan marknivå och plugga igen så kan man spola rent rören vid behov. Man kan även låta röret gå hela vägen runt, utan dra upp dem till markytan. Hör med er markentreprenör om råd, beroende på aktuellt markförhållande. 4. Nu ska lutningen på rören justeras. Detta gör man genom att lägga sand under rören så att lutningen blir ca cm per meter mot anslutningen till t ex dagvattenbrunnen eller 6 Uppdaterad Svenska Poolfabriken

11 Dräneringsbrunn med pump. Min. 40 cm diameter Altan eller liknande Ca 80 cm 55,5 cm + sarg 4,5 cm blir totalt 60 cm. Fyllningsmassor av grov sand eller singel 8/2 el. 8/6. Vid lerig mark, täck gärna poolgropens väggar med markduk. Fylls igen i samband med vattenfyllning. Fin packningsbar sand, alt ett fint siktat stenmjöl, exempel 5 cm. Singel*. Vi rekommenderar 8/2 eller 8/6. Ca 5 cm Ca 30 cm Markduk * Dräneringsröret är oftast 20 mm. Singlet måste täcka hela röret, så beroende av storleken på poolen räknas singelmängden ut. Vid en 8 meters pool behövs ca 30 cm singel. Det ska vara markduk både under singel och under sanden. Gärna på dräneringsrören också. OBS! Glöm ej måttet 60 cm från toppen av sargen ner till färdig nivå. När poolbotten är klar ska den vara helt plan. dräneringsbrunnen. På en 4 x 8 meters pool blir alltså hörnet som ligger diagonalt från dagvattenbrunnen 2 cm högre än inloppet till brunnen (4 + 8 cm). Kortsidan blir 4 cm osv. Se skiss sidan före. 5. När rören ligger på plats skottar ni försiktigt över rören så att de fixeras. 6. Fyll singel till rätt nivå, avväg och vibrera botten så att den är helt plan. Det är viktigt att botten blir så plan som möjligt då blir det lättare när underliggaren ska vägas in i sitt läge. Fyll packningsbar sand alternativt ett fint siktat stenmjöl och vibrera botten så den blir absolut slät och välpackad När botten är klar ska avståndet från denna vara 60 cm till den nivå där ovansidan på sargen ska vara placerad. Detta gäller om sargens tjocklek är 45 mm. Regnvatten Det är alltid bättre om marken lutar från poolen så att regnvatten inte rinner in mot poolen. Gräv ett rördike mellan poolgropen och utrymmet där maskinutrustningen ska vara monterad. Djupet på rördiket behöver inte vara frysfritt, våra slangar och kopplingar är fryssäkra och klarar den expansion som fryst vatten orsakar. Vi rekomenderar att ni gräver en nedfart på mitten av ena kortsidan så att det blir lättare att ta sig upp och ned i poolgropen under byggtiden. Om er pool är utrustad med trappa grävs nedfarten på motstående kortsida. När man backspolar sandfiltret (rengör) strömmar vatten i motsatt riktning genom filtret och spolar ut skräpet till en avloppsbrunn, dike eller dylikt. Det kan vara klokt att göra en fast installation för detta, t ex att gräva ner en slang i marken till ett dike. Slangen ansluts till sandfiltrets backspolningskoppling. OBS! Anslut aldrig backspolningsutloppet till dräneringsröret, vattnet kan underminera poolbotten. En annan sak som kan vara bra att tänka igenom är kommande placeringar av utebelysningar, placera gärna kabelrör för att underlätta för kommande kabeldragning. Svenska Poolfabriken Uppdaterad

12 Grävbeskrivning för pool med dränering och automatiskt poolskydd När du gräver för en pool med automatiskt poolskydd så är principen den samma som grävbeskrivningen med dränering men utan poolskydd förutom att grävdjupet ökas med 6 mm. Auotmatskyddets skena ligger mellan överliggaren och poolsargen och den ökar alltså den totala höjden med 6 mm.,6 cm Dräneringsbrunn med pump. Min. 40 cm diameter Altan eller liknande Ca 80 cm 55,5 cm + sarg 4,5 cm + skena för automatiskt poolskydd,6 cm blir totalt 6,6 cm. Fyllningsmassor av grov sand eller singel 8/2 el. 8/6. Vid lerig mark, täck gärna poolgropens väggar med markduk. Fylls igen i samband med vattenfyllning. Ca 5 cm Ca 30 cm Fin packningsbar sand, exempelvis 5 cm Singel*. Vi rekommenderar 8/2 eller 8/6. Markduk Det ska vara markduk både under singel och under sanden. Gärna på dräneringsrören också. OBS! Glöm ej måttet 6,6 cm från toppen av sargen ner till färdig nivå. När poolbotten är klar ska den vara helt plan. * Dräneringsröret är oftast 20 mm. Singlet måste täcka hela röret, så beroende av storleken på poolen räknas singelmängden ut. Vid en 8 meters pool behövs ca 30 cm singel. 8 Uppdaterad Svenska Poolfabriken

13 Grävbeskrivning för maskinrum Dessa mått är anpassade för våra maskinrum i rostfritt stål, om eget maskinrum tillverkas måste grävning anpassas för aktuella mått. 4,5 x 9,0 m pool och mindre 5,0 x 0,0 m pool och större Maskinrummets längd: 200 mm Bredd: 000 mm Höjd: 00 mm Maskinrummets längd: 500 mm Bredd: 200 mm Höjd: 00 mm Om maskinrummet ska stå några meter från poolen, så gräv en grop för maskinrummet som är ca 2,0 x 2,0 och,2 meter djup. Maskinrummet får inte vara placerad närmare poolen än meter, detta för att det ska vara marktryck mot stommen vid återfyllnaden. Gräv gropen,2 meter djup, lägg sand i gropen och justera till rätt höjd. Gräv ett rördike mellan poolen och gropen där maskinrummet ska stå. Gräv även ett kabeldike för den elektriska matarkabeln till maskinutrustningen (gropen där maskinrum ska stå). Fråga elektrikern var det är lämpligast att gå ut med matarkabeln från huset. Om du ska montera solfångare, gräv ett slangdike mellan poolgropen och platsen där solfångarpanelerna ska placeras. I botten på våra maskinrum finns 4 st färdiga hål där ni kan montera rör för att leda bort vatten som kan uppkomma i maskinrum, vid t ex dränering av filter och pumpar. OBS! Om risk för grundvatten eller höga vattennivåer finns skall alltid dränering utföras under pumprum. Om vatten tränger in i pumprum kan skador på pumpar och elektrisk utrustning uppstå. Utgående vatten vid backspolning. OBS! Får inte anslutas till ev. dränering. Elskåp för elvärmare, pump och flödesvakt. Från solfångarpump till solfångare. Transformator till poolbelysning. Detta är ett exempel på ett färdigmonterat maskinrum från Svenska Poolfabriken med reningssystem, solfångar system och elvärmare. Från poolens solfångarutlopp (med galler) till solfångarpump. Till inlopp från poolpump. Från ytvattenrenare till poolpump. Svenska Poolfabriken Uppdaterad

14 Grävbeskrivning för våra pooltrappor Pooltrappan monteras normalt i centrum på ena kortsidan på poolen. Det är även möjligt att placera den på någon av långsidorna, men nackdelarna med detta är att poolskydd som använder sig av löpskenor inte går att använda. OBS! Vi utgår alltid från att trappan placeras i centrum på en kortsida. Detta styr bl a tillverkningen av poolskyddet samt placeringarna av detaljerna i poolen. Om ni tänker placera pooltrappan på annat ställe i poolen kontakta Svenska Poolfabriken för rådfrågning. Detta är viktigt att göra före tillverkningen av poolen/detaljerna är påbörjad hos oss. Grävmått: Angivna mått är pooltrappans breddmått och utstick från poolstommen. Svenska Poolfabrikens halvrunda pooltrappa Exclusive 3 m,35 m Svenska Poolfabrikens Rektangulära pooltrappa 2 m,45 m OBS! Ifall ni ska montera Automatiskt poolskydd måste ett skims på 6 mm monteras under trappan för att få en jämn överkant på poolen och underlätta sargmonteringen. Det bifogas en list som är trappans hela bredd och rätt höjd. Det gäller både Halvrund och Rektangulär trappa Gräv minst 2,5 meter brett i centrum på kortsidan och 2 meter ut från poolstommen så att det är lätt att färdas runt poolen och trappan under byggtiden. Dessa grävmått gäller bägge modellerna på pooltrappor. Stagsatserna håller samma breddmått. Om ni inte kan gräva dessa mått så kontakta oss så får ni ett minimimått av oss för grävningen av trappan. Djupet på grävningen för trappan görs i samma nivå som resterande poolgrop om stommen är,53 meter hög. Om lägre stomhöjd är vald kontakta oss då för grävdjup. OBS! Om ni har valt en förhöjd poolstomme till,63 m eller,73 m ska bottennivån, där stagsatsen till pooltrappan monteras, höjas motsvarande 0 cm eller 20 cm. 0 Uppdaterad Svenska Poolfabriken

15 Grävbeskrivningar för kabeldiken Slang & kabeldiken. Gräv ett kabeldike mellan poolgropen och platsen där maskinutrustningen ska stå. Kabeldiket behöver inte ligga på fryssäkert djup, kopplingar och slangar är fryssäkra. i detta dike ska slangarna till ytvattenrenare och inlopp dras, samt eventuellt kabelrör till utebelysningar tillbehör m m. Kabeldiken till solfångaranläggning. Om ni har en solfångaranläggning med separat solfångarpump, gräv ett kabeldike för slangen till platsen där solfångarna ska vara monterade. Vattnets flödesriktning i solfångarsystemet är: Pool - Solfångarpump - Solfångare - Pool. Se avsnittet om automatiskt solfångarsystem. Kabeldiken till poolbelysning. Belysningen i poolen drivs av 2 volt och har en effekt på 300 watt som via en transformator ska anslutas till 230 volt. Det är i detta läge bra om man har klart för sig var poolbelysningens påslag skall placeras och att en plats så nära poolen som möjligt bestäms för transformatorn. Anledningen till detta är att vid för lång kabel mellan transformator och poolbelysning kan spänningsfall uppstå. Rådfråga behörig elektriker före eventuell grävning av kabeldike så att kabeldiameter och längd kan minimeras. Varmvatten från elvärmare Varmvatten från solfångare Svenska Poolfabriken Uppdaterad
