1 Solvärme för större fastigheter Klaus Lorenz - Solvärme jämfört med solel - Tumreglerna och förutsättning för rätt dimensionering - Vad påverkar kostnader för en större solvärmeanläggning - Exempel på anläggningar och referenser Solvärme - Solel Drastiskt sänkta modulkostnader Men: blir det prisvärd för kunden? Grossistpriser i Sverige för större anläggningar (ex moms): Solpaneler (solel) : 0,58 0,7 E/Wp = 6 kr / Wp eller ca.500:- per modul (,7 m ) För att producera kwh = 00 MWh behövs det ca. 00 m solvärme m solel Solfångare (stormoduler a 0 m eller massproducerade,5 m moduler): ~.000:- per m solfångaryta, enkelglasad Kostnader i Tkr (ex moms) för att producera ca 00 MWh per år: Solel (700 m ) Sovärme (00 m ) Solpanel resp solfångare Systemko mponenter Förtjänst i ÅF led (~5%) (~5%) Installati- Energi Summa onskost- nad inkl lagring installation 400?? Solvärme De viktigaste tumreglerna Nätkopplade solelanläggningar byggs normalt utan energilagring Solvärmeanläggningar byggs normalt MED energilagring

2 Solfångare: Hälften av tappvarmvatten Stöd till uppvärmning. Introduktion En solfångare per person (-,5 m ) 75 l / m solfångare Orientering: Mellan SW - SO Lutning: 5 60 grader SW S SO 3 panna Värme Tappvarmvatten Solvärme Uppvärmning Acktanken i centrum Simuleringsberäkningar ger rätt dimensionering! Systemritningar ger trygghet för installatören

3 Systemstorlek i förhållande till lasten, Typ av last (verksamhet) Värmelasten maj september är dimensionerande Låg sommarlast pga semester? Hög sommarlast (sportanläggning, hotell i semesterorter)?! En underdimensionerad anläggning behöver mindre ackumulatortank En skola som är stängd på sommaren har ingen bra värmelast Fastighetssolfångare Fullriggaren i Gävle Anpassning av komponenterna mot varandra 3

4 Solex Max < 80 m Pumpkoppel och värmeväxlare tillverkas i vissa standardstorlekar Masstillverkade ackumulatortankar kan vara billigare än specialtillverkade Lägre flöden ger mindre rördimensioner, lägre värmeförlust och lägre pris Olika solfångarkonstruktioner lämpad för serie- och parallellkoppling Smedjebacken Laholms kommun hotell J; Stockholm Vapenhuset Bravida Malmö Systemtyp och av kunden önskad solandel 4

5 Tappvattensystem med solandel under 50% oftast billigast kwh/månad 3000 Solandel i värmebehovet Exempel : villa värmebehov med 5 m solfångare Kombisystem ger högre solandel men är dyrare (pris per kwh) C 50 C C 40 C C 30 C 55 C 0 55 C 55 C Dagar per år kwh/månad Solandel i värmebehovet Exempel på mycket överdimensionerat värmebehovsystem? Fassadintegreade solfångare C 40 C 40 C 50 C C 30 C 55 C 55 C 55 C Dagar per år Fasadintegrerade solfångare: Solfångaren 00% Uppvärmning med solvärme! Bra på vintern! 5

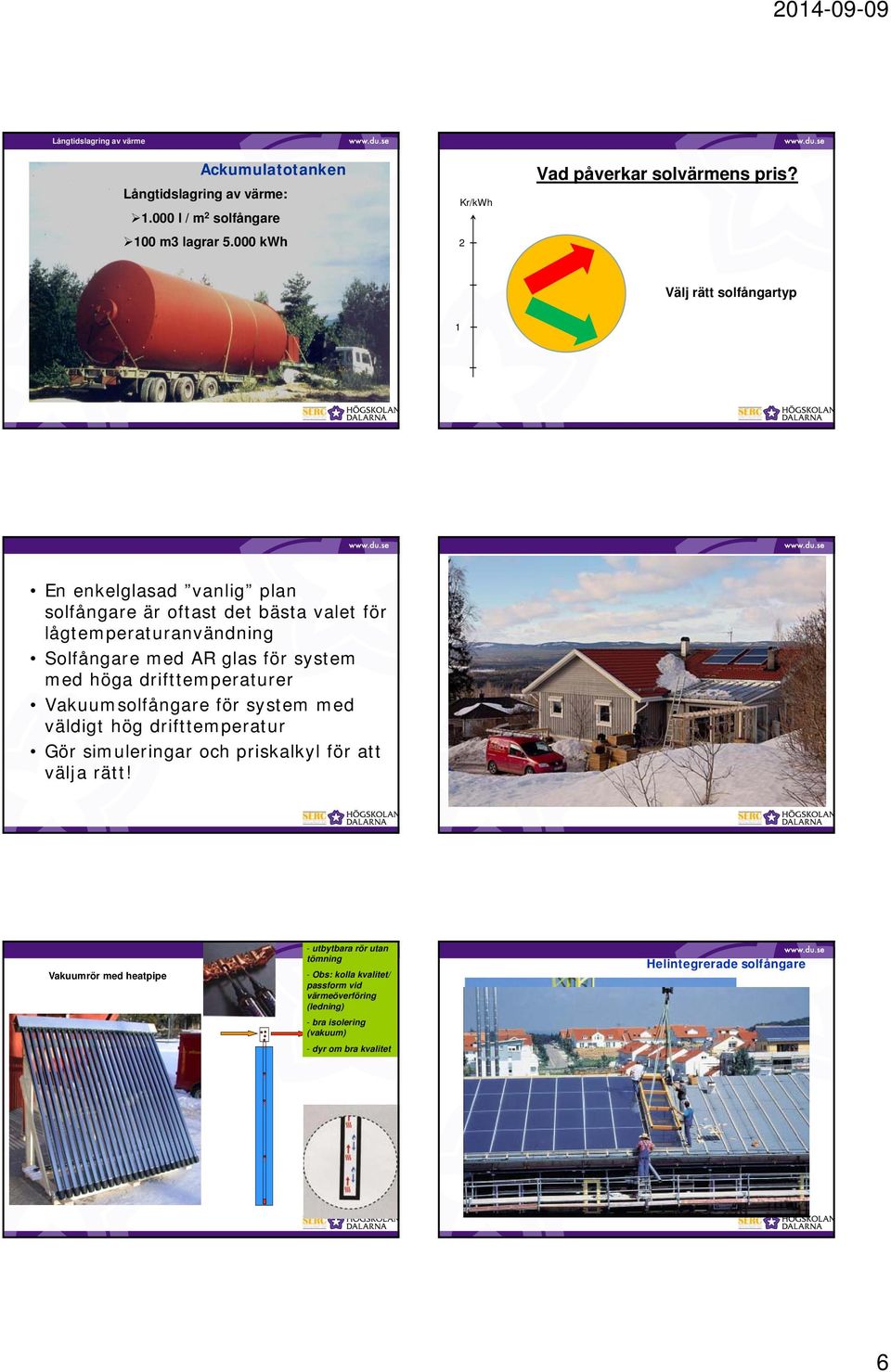

6 Långtidslagring av värme Ackumulatotanken Långtidslagring av värme:.000 l / m solfångare 00 m3 lagrar kwh Välj rätt solfångartyp En enkelglasad vanlig plan solfångare är oftast det bästa valet för lågtemperaturanvändning Solfångare med AR glas för system med höga drifttemperaturer Vakuumsolfångare för system med väldigt hög drifttemperatur Gör simuleringar och priskalkyl för att välja rätt! Vakuumrör med heatpipe - utbytbara rör utan tömning - Obs: kolla kvalitet/ passform vid värmeöverföring (ledning) - bra isolering (vakuum) - dyr om bra kvalitet Helintegrerade solfångare 6

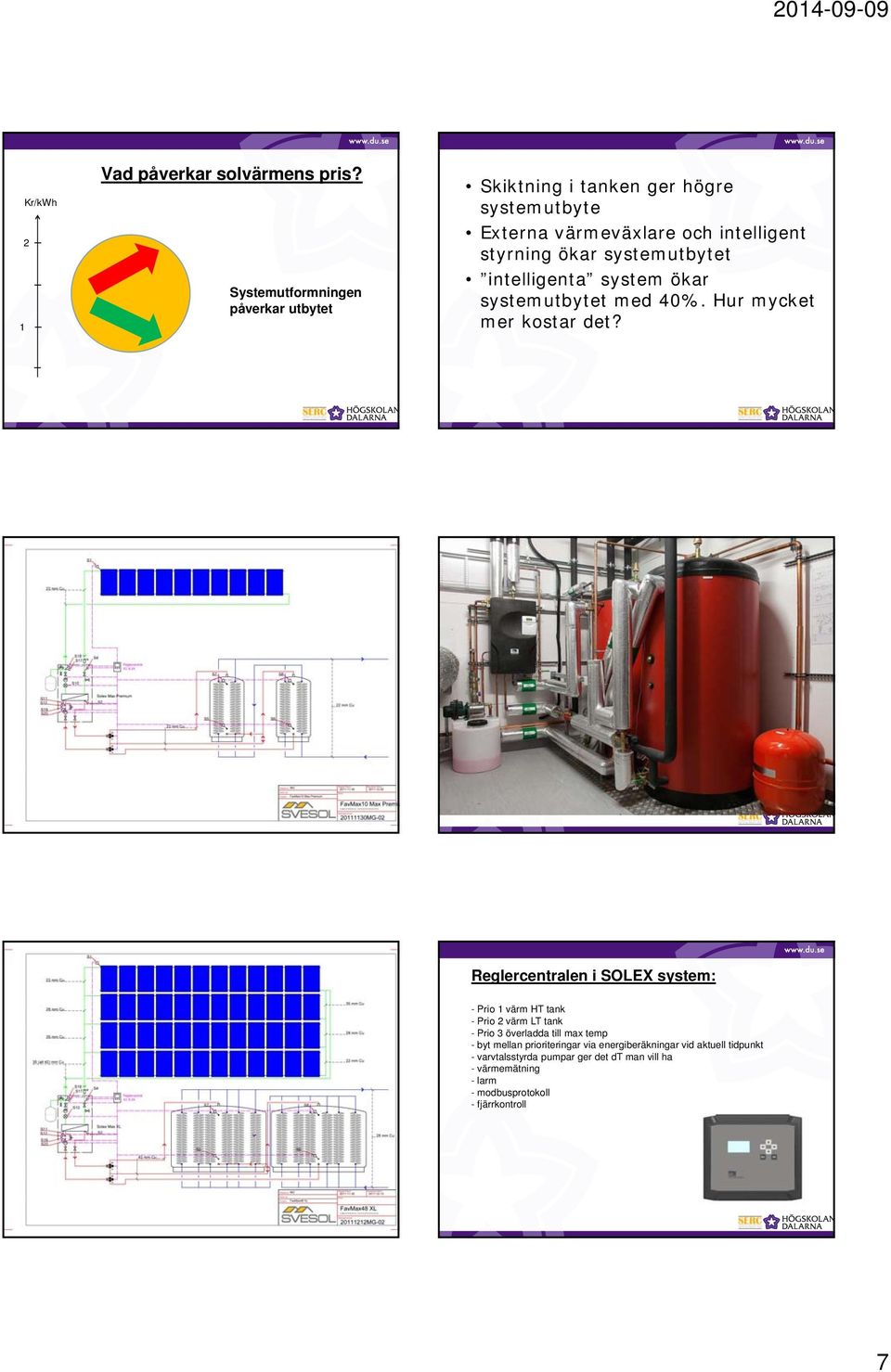

7 Systemutformningen påverkar utbytet Skiktning i tanken ger högre systemutbyte Externa värmeväxlare och intelligent styrning ökar systemutbytet intelligenta system ökar systemutbytet med 40%. Hur mycket mer kostar det? Reglercentralen i SOLEX system: - Prio värm HT tank - Prio värm LT tank - Prio 3 överladda till max temp - byt mellan prioriteringar via energiberäkningar vid aktuell tidpunkt - varvtalsstyrda pumpar ger det dt man vill ha - värmemätning -larm - modbusprotokoll - fjärrkontroll 7

8 hotell J; Stockholm hotell J; Stockholm Driftsäkerhet och livslängd Partiell förångning skyddar alla solvärmesystem för överhettning Undvik kondens i solfångaren Koppla system till övervakning (exempelvis modbuskoppling till PC) Köp ett serviceavtal från din leverantör Glykolen håller länge i rätt installerade solvärmesystem Bra att veta om solvärme Överhettningsskydd: partiell förångning Stagnationstemperatur i en solfångare: > 00 C Vätskan trycks ned i expansionskärlet OBS.: rätt dimensionering behövs! Glykol som värmebärare Tyfocor LS värmebärare för solvärmeanläggningar - förångningssäker - färgindikation - miljövänlig, obrännbar En säker anläggning i system med partiell förångning 8

9 Solkretsarmatur Fullriggare Gävle hotell J; Stockholm Mycket annat.. Vilken avskrivningstid väljer du? En solfångare bör fungera i över 30 år Vilket är det konkurerande energislaget? Vad kostar värmen i framtiden? Vilken leverantör väljer du och hur professionell och van är han? Solfångare från 977! Många val påverkar solvärmens pris! 9

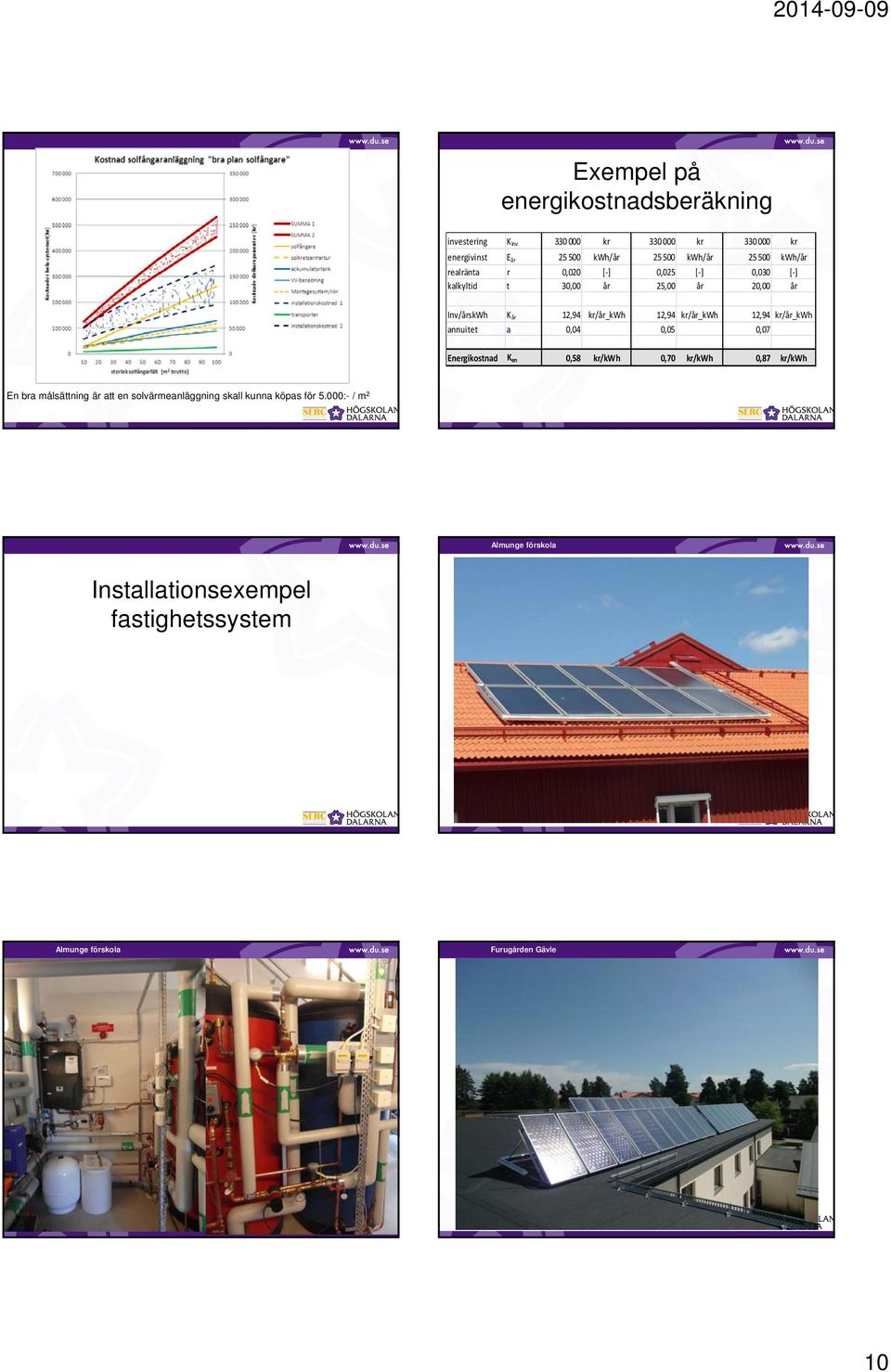

10 Exempel på energikostnadsberäkning investering Kinv kr kr kr energivinst Eår kwh/år kwh/år kwh/år realränta r 0,00 [ ] 0,05 [ ] 0,030 [ ] kalkyltid t 30,00 år 5,00 år 0,00 år Inv/årskWh Kår,94 kr/år_kwh,94 kr/år_kwh,94 kr/år_kwh annuitet a 0,04 0,05 0,07 Energikostnad Ken 0,58 kr/kwh 0,70 kr/kwh 0,87 kr/kwh En bra målsättning är att en solvärmeanläggning skall kunna köpas för 5.000:- / m Almunge förskola Installationsexempel fastighetssystem Almunge förskola Furugården Gävle 0

11 Furugården Gävle Valhall Mora Valhall Mora Valhall Mora Äldreboende Kungsljuset Blge Äldreboende Kungsljuset Blge

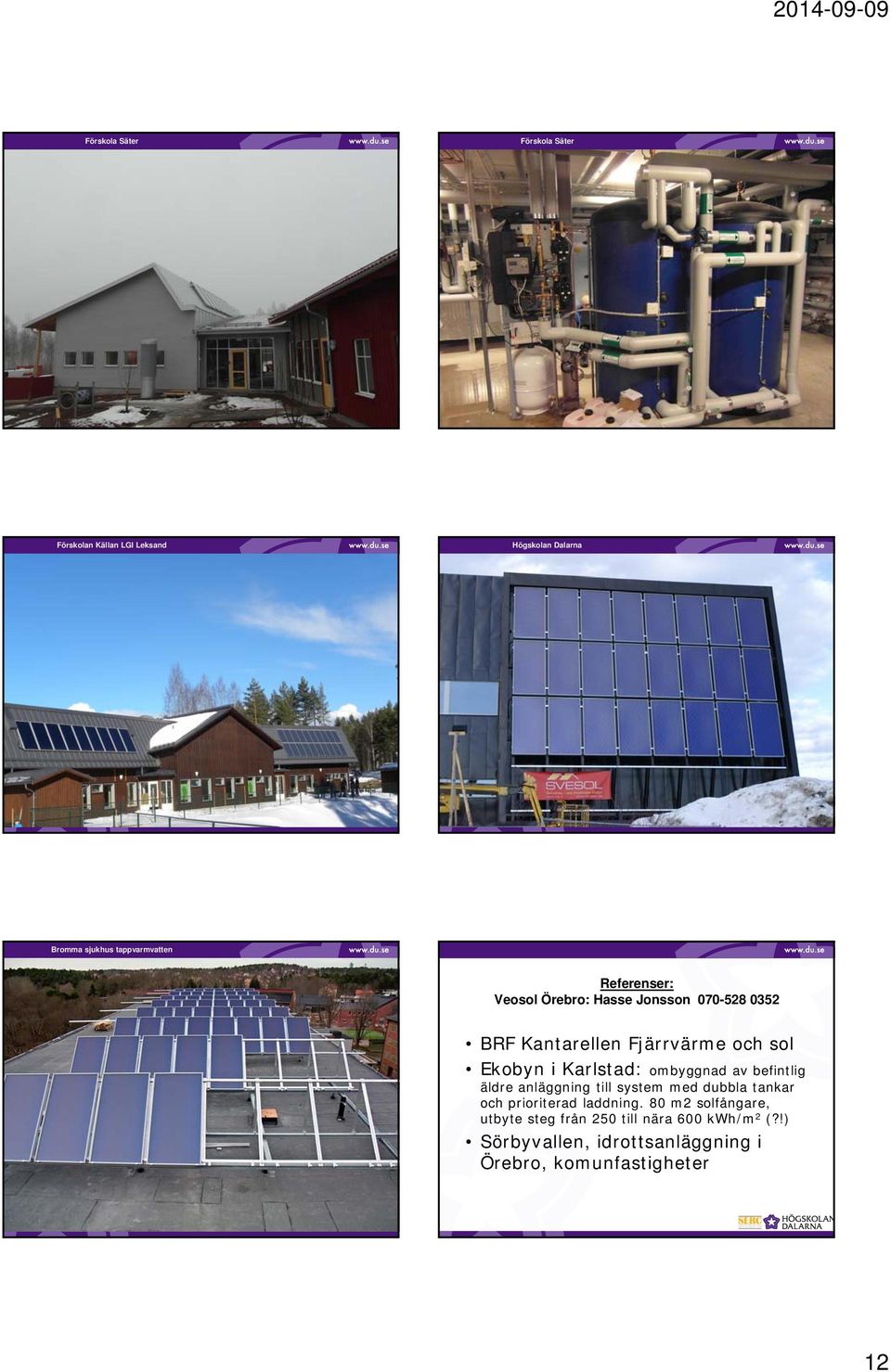

12 Förskola Säter Förskola Säter Förskolan Källan LGI Leksand Högskolan Dalarna Bromma sjukhus tappvarmvatten Referenser: Veosol Örebro: Hasse Jonsson BRF Kantarellen Fjärrvärme och sol Ekobyn i Karlstad: ombyggnad av befintlig äldre anläggning till system med dubbla tankar och prioriterad laddning. 80 m solfångare, utbyte steg från 50 till nära 600 kwh/m (?!) Sörbyvallen, idrottsanläggning i Örebro, komunfastigheter
