Verktyg för kopplingsarbeten

Transkript

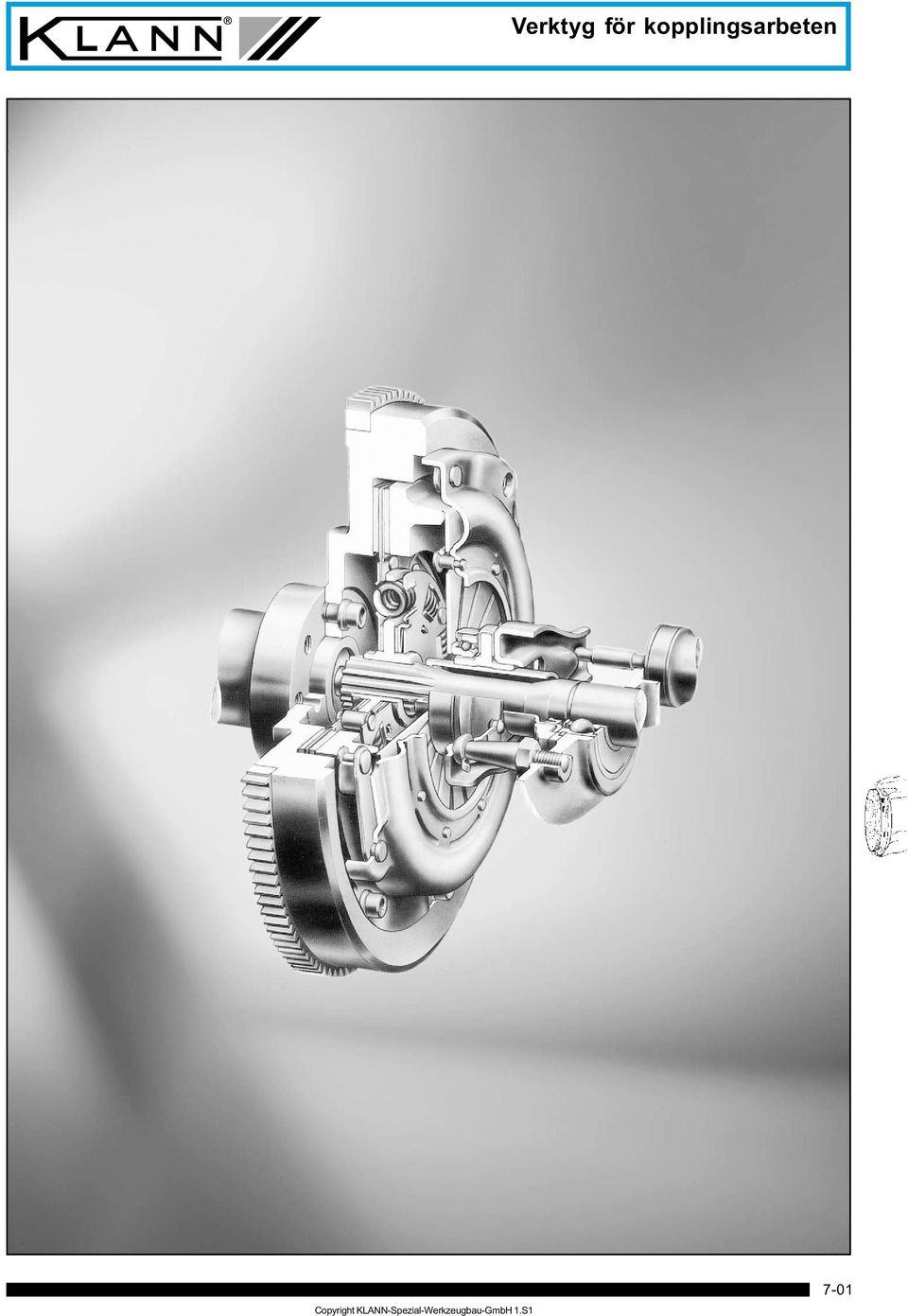

1 7-01

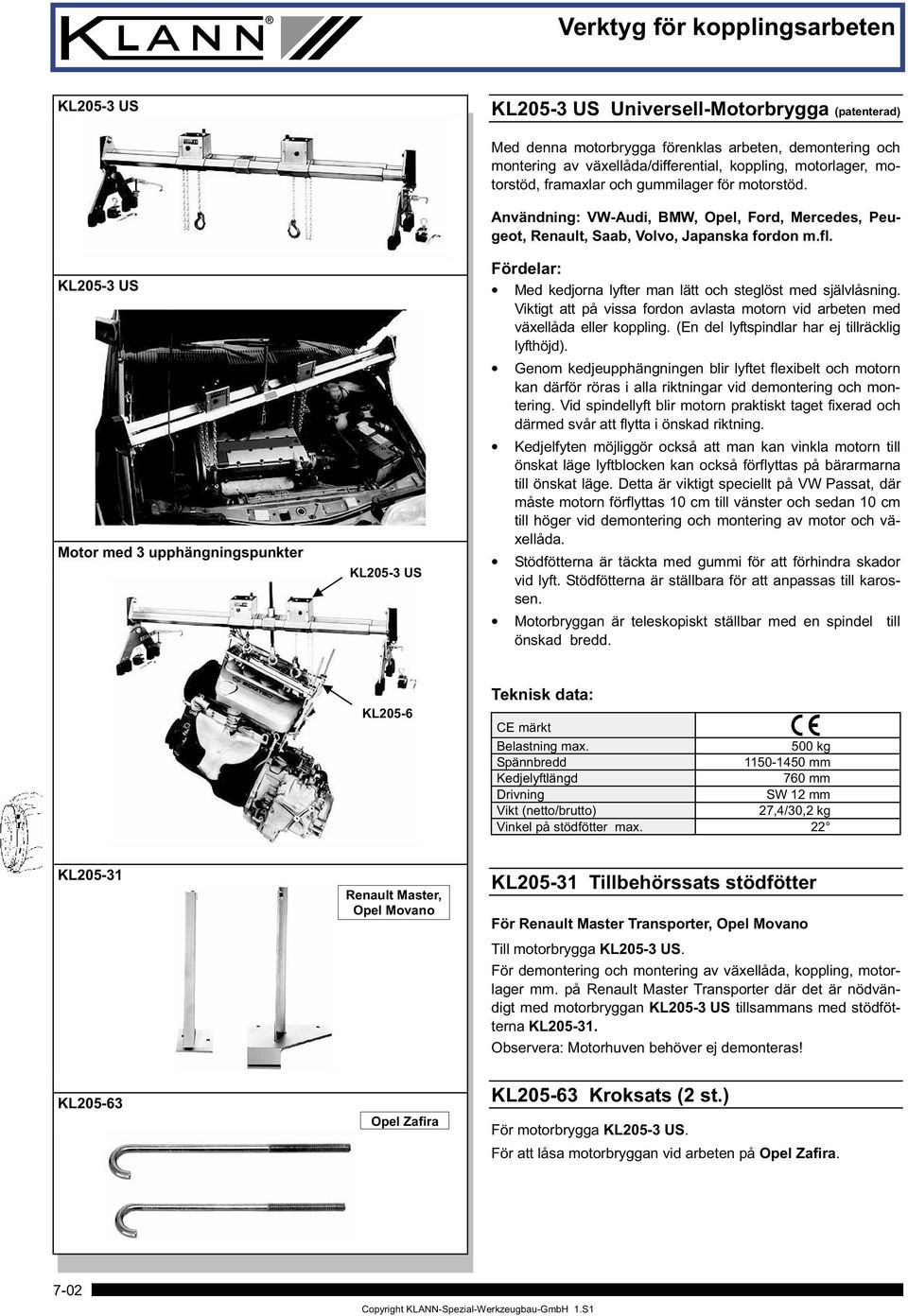

2 KL205-3 US KL205-3 US Universell-Motorbrygga (patenterad) KL205-3 US Motor med 3 upphängningspunkter KL205-3 US Med denna motorbrygga förenklas arbeten, demontering och montering av växellåda/differential, koppling, motorlager, motorstöd, framaxlar och gummilager för motorstöd. Användning: VW-Audi, BMW,, Ford, Mercedes, Peugeot, Renault, Saab, Volvo, Japanska fordon m.fl. Fördelar: Med kedjorna lyfter man lätt och steglöst med självlåsning. Viktigt att på vissa fordon avlasta motorn vid arbeten med växellåda eller koppling. (En del lyftspindlar har ej tillräcklig lyfthöjd). Genom kedjeupphängningen blir lyftet flexibelt och motorn kan därför röras i alla riktningar vid demontering och montering. Vid spindellyft blir motorn praktiskt taget fixerad och därmed svår att flytta i önskad riktning. Kedjelfyten möjliggör också att man kan vinkla motorn till önskat läge lyftblocken kan också förflyttas på bärarmarna till önskat läge. Detta är viktigt speciellt på VW Passat, där måste motorn förflyttas 10 cm till vänster och sedan 10 cm till höger vid demontering och montering av motor och växellåda. Stödfötterna är täckta med gummi för att förhindra skador vid lyft. Stödfötterna är ställbara för att anpassas till karossen. Motorbryggan är teleskopiskt ställbar med en spindel till önskad bredd. KL205-6 Teknisk data: CE märkt Belastning max. 500 kg Spännbredd mm Kedjelyftlängd 760 mm Drivning SW 12 mm Vikt (netto/brutto) 27,4/30,2 kg Vinkel på stödfötter max. 22 KL KL Renault Master, Movano Zafira KL Tillbehörssats stödfötter För Renault Master Transporter, Movano Till motorbrygga KL205-3 US. För demontering och montering av växellåda, koppling, motorlager mm. på Renault Master Transporter där det är nödvändigt med motorbryggan KL205-3 US tillsammans med stödfötterna KL Observera: Motorhuven behöver ej demonteras! KL Kroksats (2 st.) För motorbrygga KL205-3 US. För att låsa motorbryggan vid arbeten på Zafira. 7-02

3 KL Sintra KL Tillbehörsats till för Sintra Vid demontering och montering av växellåda eller koppling och i det sammanhanget lyft och sänkning av motorn från motorlagren från framaxelsträvan är tillbehören KL nödvändiga till motorbryggan KL205-3US under lyftbryggan KL KL205-6 KL205-6 Universell Lyftbrygga (patenterad) Motorer som har upphängningspunkter som är extremt diagonalt monterade kan enkelt med denna lyftbrygga KL205-6 under motorbryggan KL205-3US, tre upphängningspunkter förenklar lyften Lyftbryggan KL205-6 i kombination med motorbryggan KL205-3US ger en kombination som är svårt att slå. Mått: mm Vikt: 13,4 kg Fördelar: En säker och stabil sammanfästning mellan motorbrygga och lyftbrygga samt mellan lyftbrygga och motor med tre upphängningspunkter och två stödspindlar. Den hålförsedda plattan ger möjlighet att anpassa lyftpunkten till motorerna. Säkerhets spindeln ger en ytterliga säkring av lasten till motorbryggan. Med två ställspindlar under lyftbryggan KL205-6 kan önskad inställning göras. Tips: Utan lyftbryggan KL205-6 är det inte möjligt att göra en exakt inställning av last! KL205-3 US KL205-6 KL232-1 Extra långa hylsbits XZN M8 För drivaxlar / differential snabb och enkel demontering och montering. Stor tidsbesparing. Ej avsedd för mutterdragare. För VW-Audi drivaxla, m.fl. Längd: mm ½ KL232-2 Extra långa hylsbits XZN M10 Som KL Längd: mm ½ KL232-1 /-2 /-3 /-4. Extra lång VW-Audi KL232-3 Extra långa hylsbits XZN M12 Som KL Speciellt för VW T4, Touareg drivaxlar m.fl. Längd: mm ½ KL232-4 Extra långa hylsbits XZN M mm Som KL Speciellt för VW T4, Touareg drivaxlar m.fl. Längd: mm ½ 7-03

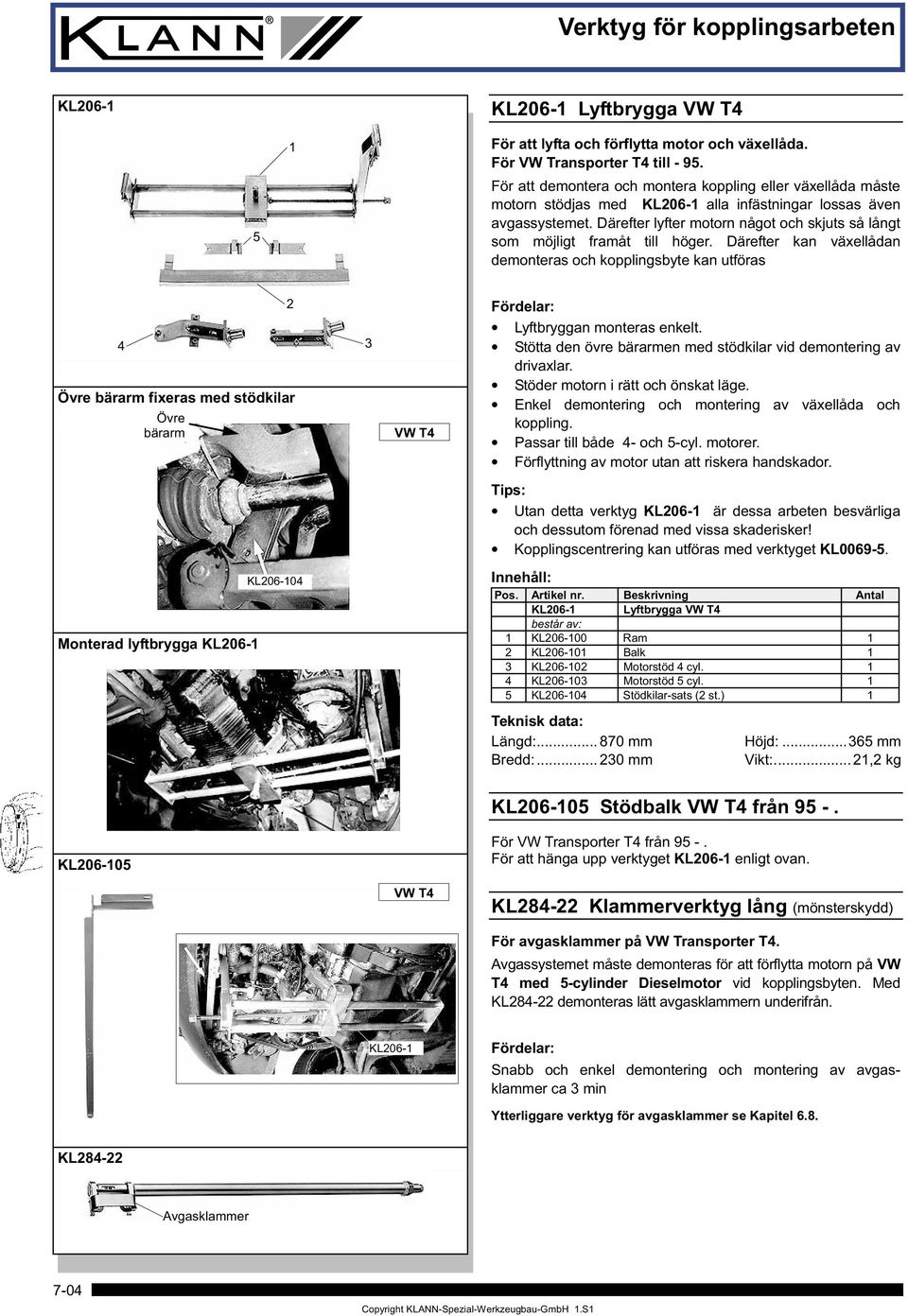

4 KL206-1 KL206-1 Lyftbrygga VW T4 5 1 För att lyfta och förflytta motor och växellåda. För VW Transporter T4 till För att demontera och montera koppling eller växellåda måste motorn stödjas med KL206-1 alla infästningar lossas även avgassystemet. Därefter lyfter motorn något och skjuts så långt som möjligt framåt till höger. Därefter kan växellådan demonteras och kopplingsbyte kan utföras 4 3 Övre bärarm fixeras med stödkilar Övre bärarm Monterad lyftbrygga KL KL VW T4 Fördelar: Lyftbryggan monteras enkelt. Stötta den övre bärarmen med stödkilar vid demontering av drivaxlar. Stöder motorn i rätt och önskat läge. Enkel demontering och montering av växellåda och koppling. Passar till både 4- och 5-cyl. motorer. Förflyttning av motor utan att riskera handskador. Tips: Utan detta verktyg KL206-1 är dessa arbeten besvärliga och dessutom förenad med vissa skaderisker! Kopplingscentrering kan utföras med verktyget KL Innehåll: Pos. Antal KL206-1 Lyftbrygga VW T4 1 KL Ram 1 2 KL Balk 1 3 KL Motorstöd 4 cyl. 1 4 KL Motorstöd 5 cyl. 1 5 KL Stödkilar-sats (2 st.) 1 Teknisk data: Längd: mm Bredd: mm Höjd: mm Vikt:... 21,2 kg KL VW T4 KL Stödbalk VW T4 från För VW Transporter T4 från För att hänga upp verktyget KL206-1 enligt ovan. KL Klammerverktyg lång (mönsterskydd) För avgasklammer på VW Transporter T4. Avgassystemet måste demonteras för att förflytta motorn på VW T4 med 5-cylinder Dieselmotor vid kopplingsbyten. Med KL demonteras lätt avgasklammern underifrån. KL206-1 Fördelar: Snabb och enkel demontering och montering av avgasklammer ca 3 min Ytterliggare verktyg för avgasklammer se Kapitel 6.8. KL Avgasklammer 7-04

5 KL416-4, Saab KL416-4 Monteringsring (konstfiber) För Ø mm För att förspänna membranfjädern på tryckplattan i samband med verktyget KL Användning: och Saab personbilar. KL Avdragarsats (Universell) KL Avdragarsats för invänding demontering av lager med spänndelar Ø mm levereras i förvaringslåda. För enkel och snabb demontering av styrlager i vevaxlar eller lager i små elmotorer eller generatorer m.m. Användning: Universell för personbilar. Innehåll: KL Spänndorn 5 mm KL Spänndel 12 mm KL Spänndorn 6 mm KL Spänndel 15 mm KL Slagvikt KL Spänndel 17 mm KL Spänndel 10 mm KL Spänndel 20 mm KL Plastlåda KL KL Avdragarsats (Universell) Avdragarsats för invänding demontering av lager med spänndelar Ø mm levereras i förvaringslåda. För enkel och snabb demontering av styrlager i vevaxlar eller lager i små elmotorer eller generatorer m.m. KL Användning: Universell för personbilar och lastvagnar. Spänndelarna är tillverkade av specialstål som ger verktyget bra prestanda och funktionalitet. Innehåll: KL Spänndorn 5 mm KL Spänndel 17 mm KL Spränndorn 6 mm KL Spänndel 20 mm KL Slagvikt KL Spänndel 25 mm KL Spänndel 10 mm KL Spänndel 27 mm KL Spänndel 12 mm KL Spänndel 30 mm KL Spänndel 15 mm KL Plastlåda KL Avdragarsats För invändig demontering av lager. Innehåll: För Ø [mm] Gänga KL Stödben - - KL Spänndel 8-12 M10 KL Spänndel M10 KL Spänndel M10 KL Spänndel M10 KL Spänndel M10 KL Spänndel M10 KL Metallåda

6 KL KL KL SAC Kopplingsverktygssats (mönsterskydd) KL Självjusterande koppling För nästan alla SAC-kopplingar t.ex. VW-Audi, BMW, Mercedes, Volvo,, Renault m.fl. Med kopplingsverktygssatsen KL kan SAC-koplingar (Self-Adjusting-Clutch = självjusterande koppling) snabbt och enkelt demonteras och monteras. Fördelar: Förspänning av tryckplattan vid demontering och montering. (Viktigt så att inte tryckplattan deformeras.) Centrering av koppling via styrlager eller mot tryckplatta. Återställning av självsjusteringen med verktyget KL KL KL KL KL KL Info: Utan denna verktygssats kan ett fackmannamäsigt kopplingsarbete på SAC-kopplingar ej utföras. innehåll: Antal KL Kopplingsverktygssats 1 besår av: KL Förspänningsverktyg 1 KL Centreringsverktyg 1 KL Återställningsverktyg 1 KL Centreringsdornsats 1 KL KL Förspänningsverktyg På nyare självjusterande SAC-kopplingar (SAC = Self Adjusting Clutch) är det nödvändigt att tryckplattan förspänns före demontering och montering med verktyget KL KL Kopplingscentreringsverktyg KL Kopplingsskivan centreras Med kopplingscentreringsverktyget KL centreras koppplingslammelen mot styrlaget före montering av den förspännda tryckplattan. Spännkona :... storlek mm, storlek mm Centreringsdorn Ø:... 12, 14, 15, 16, 17, 18, 19 mm KL Återställningsverktyg Tryckplattan monteras Före montering av den nya kopplingsskivan måste återställning av tryckplattan göras med verktyget KL i samband med verktyget KL KL Återställningsring returneras KL Kopplingcentreringsdorn sats För centrering av kopplingsskivan före montering t.ex. återmontering av SAC-kopplingstryckplatta. Innehåll: KL KL BMW Kopplingen förspänns Artikel Nr. Beskrivning Antal KL Kopplingcentreringsdorn sats (BMW) 1 KL Kopplingcentreringsdorn Ø15/23 mm 1 KL Kopplingcentreringsdorn Ø15/28 mm 1 KL Kopplingcentreringsdorn Ø15/34 mm 1 KL KL

7 KL500-3 KL500-3 Kopplingsverktygssats (mönsterskydd) Med kopplingsverktygssatsen KL500-3 kan självjusterande kopplingar SAC (Self-Adjusting-Clutch) lätt och snabbt demonteras och monteras på BMW, Mercedes och Volvo KL500-1 KL KL / KL KL KL BMW, Volvo Kopplingstryckplatta med förspännverktyg BMW, Volvo BMW: E38 (7-serie), E39 (5-serie), E46 (3-serie) Mercedes: A-Klass Volvo: C70 2,4 20V Turbo, S70 2,3 Turbo, S70 2,5 20V Turbo, S70 2,5 TDI, V70 2,3 Turbo, V70 2,5 20V Turbo, V70 2,5 TDI Vikt:...2,5 kg Artikel Nr. Beskrivning Antal KL500-3 Kopplingsverktygssats 1 besår av: KL Förspänningsverktyg 1 KL Centreringsdorn Ø 23 mm 1 KL Centreringsdorn Ø 28 mm 1 KL Centreringsverktyg 1 KL Återställningsverktyg 1 KL500-1 Kopplingsverktygssats För SAC-kopplingar på BMW, Mercedes och Volvo. På dessa nya självjusterande kopplingar (SAC = Self Adjusting Clutch ) är det nödvändigt att tryckplattan förspänns med verktyget KL före demontering eller montering. KL500-1 Kopplingsverktygssats består av. KL Förspänningsverktyg KL Centreringsdorn Ø 23 mm (BMW) KL Centreringsdorn Ø 28 mm (BMW) KL Förspänningsverktyg Förspänning av tryckplattan måste göras med förspänningsverktyget KL före montering eller demontering av koppling.om så ej sker kan kopplingshuset deformeras. Samtidigt kan också en återställning av självjusteringen göras med återställningsverktyget KL Det är viktigt att detta sker före montering eller återmontering av koppling. Vikt:...1,4 kg KL Centreringsdorn Ø 23mm För BMW För centrering av koppling före montering eller återmontering. Ø:...23 mm Vikt:...0,21 kg KL Centreringsdorn Ø 28mm Som KL , med större nav. Ø:...28 mm Vikt:...0,28 kg KL Kopplingscentreringsverktyg Med kopplingsverktyget KL kan kopplingen centreras mot tryckplattan före montering Vikt:...0,27 kg KL Återställningsverktyg Före förspänning av av SAC.kopplingen med verktyget KL skall återställningsverktyget KL monteras på kopplingen (se bild). När kopplingen förspänns kommer återställningsverktyget automatiskt att returnera kopplingen till sitt startläge (nollställning). Ett tydligt klickljud hörs när returfjädern utlöses som också bekräftar återställningen. Vikt:...0,42 kg 7-07

8 KL0069 Universell KL0069 Kopplingscentreringsverktyg För nav Ø: mm Verktyget gör det möjligt att centrera kopplingen mot tryckplattan vilket måste göras på fordon utan pilot/styrlager. Vilket är vanligt förekommande på tvärställda motorer. Centrering kan naturligtvis också utföras på alla andra kopplingar. KL0069-K Kopplingscentreringsverktyg KL Som KL0069 med förvaringslåda av plast KL KL Kopplingscentreringsverktyg Universell (Universell) Med centreringshylsor i plastlåda. För nav Ø: mm Centreringshylsorna utvidgas parallellt. Kopplingen kan centreras mot tryckskivan på fordon utan styrlager och mot vevaxelnsstyrlager när detta är tillgängligt. KL Fördelar: Den nya parallella spänntekniken med självcentrerning medför att en noggrann centrering kan utföras. KL Kopplingscentreringsverktyg KL201 (Universell); För nav Ø: mm Som KL0069-5, utan centreringshylsor och utan plastlåda. Tillbehör: KL Centrerhylssats. KL Plastlåda. KL201 Kopplingscentreringsskiva VW-Audi, Seat, Škoda För centrering av koppling mot svänghjul. För VW Golf med 1,5-1,8 liter motorer. KL202 KL202 Kopplingscentreringsskiva Som KL201, för VW motorer med 16 ventiler. 7-08

9 KL KL Kopplingscentreringsverktyg Tillbehör: KL För Transporter och lätta lastfordon med ett nav. Ø mm. KL Kopplingscentreringsverktyg för Transporter KL Centrerhylssats (Ø 15, 16, 17, 18, 19 mm) KL Centreringsdorn Ø mm Tillbehör: KL Centreringshylsa Ø20 mm KL R KL R Kopplingscentreringsverktyg Tillbehör: KL För Transporter och lätta lastfordon med ett nav. Ø mm, speciellt Renault. KL R Kopplingscentreringsverktyg för t.ex. Renault KL Centrerhylssats (Ø 15, 16, 17, 18, 19 mm) KL R Centreringsdorn Ø mm Tillbehör: KL Centreringshylsa Ø20 mm KL K KL Universell person & lastbilar, Saab KL K Kopplingscentreringverktygssats För person och lätta lastvagnar med enkel eller dubbel koppling. KL K Kopplingscentreringsverktyg -Sats KL Kopplingscentreringsverktyg för personbilar KL Centrerhylssats (Ø 12, 14, 15, 16, 17, 18, 19 mm) KL Kopplingscentreringsverktyg för lastvagnar KL Plastlåda KL KL (KL0069-5) Universell kopplingscentreringsverktyg med centrerhylsor För nav Ø: mm. Genom den parallella spänntekniken kan kopplingsskivan centreras mot tryckskivan eller mot centrumlagret i vavaxeln. KL Kopplingscentreringsverktyg LV För LV med enkel eller dubbel koppling (Universell) Med verktygssatsen kan enkel eller dubbel kopplingar med ett nav Ø 36 till 52 mm centreras. Till satsen hör dornhylsor med Ø 20, 25, 27 och 30 mm. KL Förspänningsverktyg För tryckplattor på och Saab. Verktyget fästs i skruvstycke kopplingen placeras i verktyget och med hjälp av veven, med inbyggt axiallager, förspänns kopplingen så att låsklammer kan sättas på plats,. Fördel: Undviker skador, noggrann och lätt centrering av koppling. 7-09

10 KL401-1 KL401-1 Drag och tryckverktyg För alla framhjulsdrivna. Med detta nyutvecklade kopplingsverktyg är det möjligt att dra ut drivaxlar, pressa in styrlager och packboxar. Passar alla typer av drivaxelplaceringar också nyare modeller som har helt kapslad växellåda. KL401-3 KL401-2 Verktygssats KL Spärrskaft KL Bits 17 mm KL Skaft KL Hylsa XZN M8 KL Bits11 mm KL Klammersats (3 st.) KL401-1 KL401-2 KL401-3 Drag och tryckverktyg För, KL401-1 Drag och tryckverktyg KL401-2 Verktygssats Användning och beskrivning se KL KL410-1 KL Klammersats (3 st.) För att hålla förspända kopplingar på t.ex. (ej avbildad). KL410-1 Kopplingmonteringssats för Artikel nr. KL401-1 KL402 KL403 KL404 KL405 KL406 KL407-1 KL408 KL409 Beskrivning Drag och tryckverktyg Tryckstycke för montering av pilotlager Tryck och styrskiva Nr.1 Tryck och styrskiva Nr.2 Tryck och styrskiva Nr.3 Dragverktyg för de,montering av vevaxeltätning Dragverktyg för pilotlager Specialdorn Specialdorn KL KL Drag/tryck-verktygsats Består av KL , KL i förvaringslåda. För med 4- och 5-växlad växellåda. För montering och demontering av drivaxel vid kopplingsbyten. Genom en ny teknik behöver ej verktyget byggas om för drag eller tryck. För växellådor som har urborrning i växellådsväggen. KL Drivaxel 7-10

11 KL KL Dragverktyg För med 4- och 5-växlad växellåda. Medger kopplingsbyten utan att demontera motorn och växellåda genom att dra tillbaka drivaxeln. Tillbehör: KL Klammersats (3 st.) KL407-1 KL407-1 Dragverktyg för pilotlager För pilotlager med måtten Ø 21 / mm. För alla framhjulsdrivna. Fördelar: Pilotlagret kan lätt demonteras med denna avdragare, motor och växellåda behöver ej demonteras. KL402 KL402 Tryckdorn För montering av pilotlager. För alla framhjulsdrivna. I samband med drag och tryckverktyget KL401-1 och tryckdornet KL402 pressas lagret in med drivaxeln rakt in i vevaxeln. Skador på pilotlagret uppstår ej. Mått: Hål Ø 12 mm Lager Ø 12 mm KL400 / KL403 Tryck och styrskivor Nr.0, 1, 2 & 3 I samband med drag och tryckverktyget KL401-1 kan vevaxeltätning över drivaxeln med tryck och styrskivorna KL400, KL403, KL404 eller KL405 pressas in på plats KL404 / KL405 Styrskiva Tätning KL400 Tryck och styrskiva Nr. 0 För montering av vevaxeltätning med mått Ø 54 / 82 11,5 mm på Corsa 1,0 S och 1,2 N. KL403 Tryck och styrskiva Nr. 1 För montering av vevaxeltätning med mått Ø 80 / mm på framhjulsdrivna. KL404 Tryck och styrskiva Nr. 2 För montering av vevaxeltätning med mått Ø 86 / mm på framhjulsdrivna. KL405 Tryck och styrskiva Nr. 3 För montering av vevaxeltätning med mått Ø 90 / mm på framhjulsdrivna. 7-11

12 KL406 KL406 Dragverktyg För demontering av vevaxeltätning på framhjulsdrivna (t.ex. Corsa, Ascona C, Kadett D och E, Vectra A, m.fl.). Längd: mm Tillbehör: Dragverktyget KL406 kan med ombyggnadssatsen KL byggas om till KL406-1! KL406-1 KL406-1 Drag och tryckverktyg För kopplingstryckplattan på Omega. Efter montering av den förspännda tryckplattan kan man med detta verktyg KL406-1 spänna kopplingen och enkelt och säkert frigöra hållklammer. Tips: Enligt anvisningar så måste kopplingen till Omega förspännas före montering för att undvika skador på kopplingshuset. KL KL Ombyggnadssats Verktyget KL406 kan med denna ombyggnadssats KL byggas om till verktyget KL406-1! KL KL Styrdorn För Omega i samband med drag och tryckverktyget KL406-1 för lager med inner Ø 15 mm. Specialdorn För montering och demontering av växellådetätningar. KL408 / KL409 KL408 Specialdorn För framhjulsdrivna. Mått växellådelager tätning Ø 30 / 20 mm KL409 Specialdorn För framhjulsdrivna. Mått växellådelager tätning Ø 33 / 22 mm. 7-12

13 KL411 / KL412 / KL413 / KL501 / KL1901 / KL2201 / KL2501 / KL2502 Tätning och styrdorn (par) Viktig information! Vid demontering av drivaxlar är risken att på vissa fordon drev ramlar ur sina lägen. Det är därför viktigt att man använder sig av tätnings och styrdorn vid driaxeldemontage. KL Växellåda Tätning och styrdorn par: Artikel nr. Användning KL411 Differential framhjulsdrivna till 1,3 l. KL412 Differential framhjulsdrivna från 1,3 l. KL413 Differential framhjulsdrivna till 1,3 l. 4-växlad KL501 Differential Ford framhjulsdrivna KL1901 Differential Toyota Starlet / Corolla KL2201 Differential Honda Civic KL2501 Differential Mazda 121 KL2502 Differential Mazda 323 / 626 KL420 Täthylsa KL Tätningshylsor sats För att täta växellådan efter demontering av kardanaxel för att förhindra oljeläckage. Hylsorna har en ökande diameter i fem steg som gör att hylsorna passar till de flesta växellådor För Ø:... 25,4-55,37 mm Vikt: g KL203-1 VW-Audi KL420 Inställningstolk för grundinställning För grundinställnig av koppling på med 4- och 5-cylinder CIH-Motorer (t.ex. Rekord E, Ascona A/B, Manta A/B, Omega, Senator, Monza, m.fl.). KL110 KL203-1 Kopplingslåsklammer För VW Golf II, III, m.fl. Vid kopplingsbyten låses först den självjusterande kopplingsdelen med KL Skulle inte justerdelen låsas måste den bytas efter kopplingsbytet. KL110 Hållverktyg (Universellt) För svänghjul. Nödvändigt vid demontering och montering av svänghjul, kopplingstryckplatta och remskivor. Längd: mm Vikt:... 0,5 kg KL Universell KL Blokeringsverktyg för svänghjul (justerbart) (mönsterskydd) För att blockera svänghjul vid demonterad växellåda. Verktyget kan ställas in i olika riktningar och blir därmed universellt. 7-13

14 KL KL Tillbehör: KL KL Växellådelyft Består av: KL Hydraulisk Teleskopisk - Växellådelyft KL Ställbar universell lyftplatta. Hydraulisk och teleskopisk växellådelyft för demontering och montering av växellådor, bakaxlar och motorer på personbilar och lätta transporter. Ställbar universell lyftplatta med säkerhetskedja. Enkel och noggranna lyft och sänkningar med fotpedal. Stabil och enkel manövrering p.g.a. stora och vridbara hjul. Teknisk data: KL Tillbehör: KL Anslutningsdorn för VW-Audi utrustning För användning till olika VW och Audi motorer och växellådor. Vikt: 69,5 kg Belastning max. 500 kg KL KL Motorlyft Hydraulik motorlyft för demontering och montering av motor och växellåda Ihopfällbar kräver litet förvaringsutrymme. Stabil och enkel manövrering p.g.a. stora och vridbara hjul. Förlängningsbar lyftarm i flera steg. Teknisk data: A C B D E G F A: 1150 mm E: 1800 mm B: 870 mm F: 1487 mm C: 280 mm G: 1575 mm D: 1760 mm vikt: 82 kg Belastning max kg 7-14

15 KL KL Växellådelyft Hydraulisk växellådelyft för demontering och montering av motor, växellådor och bakaxlar. mm. Lämpar sig också för traktorer. Ställbar universell lyftplatta med säkerhetskedja. Stabil och enkelt manöverbar p.g.a. stora vridbara hjul. Enkel och noggrann placering med pumphandtag vridbart 360. Teknisk data: Vikt: Belastning max. 150 kg 1500 kg KL Fiat Kopplingslager demontering Dragande koppling KL Avdragare för lager Fiat Ducato För Fiat Ducato från 94 - med drag koppling. KL Fiat För demontering av kopplingslager. Nödvändig vid demontering av växellåda. t.ex. vid kopplingsbyte eller växellådereparation. Urtrampningslager demonteing KL Demonteringsdorn för lager För Fiat Ducato från 94 - med drag koppling. För demontering av lager ur tryckplattan är det nödvändigt att förspänna säkerhetsringen med demonteringsverktyget KL KL Sicherungsring KL Avdragarsats invändig (uiversell) För innerlager Ø mm i förvaringslåda. För snabb och enkel demontering av pilot/styrlager och mindre lager i t.ex. generatorer mm. Universell Användning: Universell för person och lastbilar Spänndelarna är tillverkade av specialstål av hög kvalitet och är därför funktionsdugliga och hållbara. KL Spänndorn 5 mm KL Spänndel 17 mm KL Spänndorn 6 mm KL Spänndel 20 mm KL Slagvikt KL Spänndel 25 mm KL Spänndel 10 mm KL Spänndel 27 mm KL Spänndel 12 mm KL Spänndel 30 mm KL Spänndel 15 mm KL Plastlåda 7-15

16 KL KL R KL K KL Tillbehör: KL Tillbehör: KL Universell Pb, LV KL Kopplingscentreringsverktyg För Transporter och lätta lastbilar med nav Ø mm. KL Kopplingscentreringsverktyg för Transporter KL Centrerhylssats (Ø 15, 16, 17, 18, 19 mm) KL Centreringsdorn Ø mm Tillbehör: KL Centreringsdel Ø20 mm KL R Kopplingscentreringsverktyg För Transporter och lätta lastbilar med nav Ø mm, speciellt Renault. KL R Kopplingscentreringsverktyg t.ex (Renault) KL Centrerhylssats (Ø 15, 16, 17, 18, 19 mm) KL R Centreringsdorn Ø mm Tillbehör: KL Centreringsdel Ø20 mm KL K Kopplingscentreringsverktygsats För personbilar och lastfordon med enkel eller dubbel koppling KL K Kopplingscentreringsverktyg -Sats KL Kopplingscentreringsverktyg för personbilar KL Centrerhylssats (Ø 12, 14, 15, 16, 17, 18, 19 mm) KL Kopplingscentreringsverktyg för lastvagnar KL Plastlåda KL KL (KL0069-5) Universell-Kopplingscentreringsverktyg med centreringshylsor För nav Ø: mm. Genom den parallella spänntekniken kan kopplingsskivan centreras antigen mot tryckskivan eller mot centrumlagret i vevaxeln. KL Kopplingscentreringsverktyg LV För LV med enkel eller dubbel koppling (Universell) Med verktygssatsen kan enkel eller dubbel kopplingar med ett nav Ø 36 till 52 mm centreras. Till satsen hör dornhylsor med Ø 20, 25, 27 och 30 mm. KL K KL Kopplingscentreringsverktyg LV För LV med enkel eller dubbel koppling (Universell) Med verktygssatsen kan enkel eller dubbel kopplingar med ett nav Ø 36 till 52 mm centreras. Till satsen hör dornhylsor med Ø 20, 25, 27 och 30 mm. Universell LV KL K Kopplingscentreringsverktyg LV Som KL0069-6, i plastlåda KL KL K Kopplingscentreringsverktyg -sats För Transporter och LV enkla och dubbla kopplingar (Universell). KL K Kopplingscentreringsverktyg-Sats KL Kopplingscentreringsverktyg för lastvagnar KL Kopplingscentreringsverktyg för transporter KL Plastlåda 7-16
