1 6.1 Monteringsverktyg och tillbehör AutoTool System 3080 ATS3080 är ett elektriskt buntningssystem från HellermannTyton. På ca. 1 sekund får man en buntning helt utan spill. De utvändigt räfflade banden och låshuvudena är båda levererade på rulle. ATS3080 är en innovation inom buntningssystem. Tack vare sofistikerade kvalitetsstandarder över hela världen är kraven från industrin väldigt hög. Fullt automatiserad, exakt buntning är nyckeln till framgång vid tillverkning i höga volymer med ett kontinuerligt flöde med ett minimalt underhåll. Denna utmaning har HellermannTyton löst med utvecklingen av ATS3080. ATS3080 kan användas hängande i ett balansblock över huvudet eller som bänkmonterat system. Detta gör verktyget flexibelt för olika applikationer speciellt inom fordons-, vit- eller brungodsindustrin samt även inom förpackningsindustrin. Det är ett högkapacitetsverktyg med mycket korta cykeltider (ca 1,3 s/50 mm käftar). ATS3080 med upphängningsmontage för rörliga applikationer. Spänning 230VAC Cykeltid ca 1,3 s (50 mm klo) Vikt (kg) 2,2 Användningsområde Stationär eller mobil Nätaggregat Bänkställ Upphängningsanordning In: 230/115 VAC, 50/60 Hz Ut: 48 VDC, max 50 W Verktyg- och bandhållare med fotpedal Upphängningsanordning och bandhållare inkl balansvikt Låshuvuden, band och fästdetaljer FT6 och EC

2 Monteringsverktyg och tillbehör 6.1 ATS3080 är också innovativ för sina band och låshuvuden. De utvändigt räfflade banden kan inte skada isolationen på kablar. Hela systemet är fritt från spill och varje klipp görs utan vassa kanter. Verktyget använder bara den längd band som krävs vid varje tillfälle. Ingen tid förloras i att rengöra verktyg eller tömma skräpuppsamlare vilket resulterar i en ren och säker produktionsmiljö. et är tillgängligt i rullar om 500 m band och rullar om 5000 st låshuvuden. ATS3080 har en kontrollfunktion för åtdragningsmoment som extra tillbehör. Varje buntning lagras och dokumenteras i minnet. Data kan läsas ut via ett interface till en PC. Med denna funktion kan man garantera en pålitlig buntningsprocess. För stationär installation med bänkmontage. Art-nr Typ Bunt Ø min Bunt Ø max Käft 30 mm Käft 50 mm Käft 80 mm Käft 50 mm för fästen 0 50 För specifika applikationer kan vi erbjuda individuella!lösningar. Tre käftar optimerar cykeltiden för varje buntningsdiameter. 399

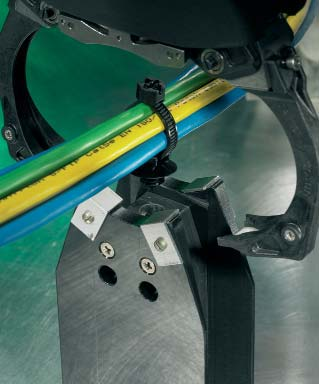

3 6.1 Monteringsverktyg och tillbehör HellermannTyton har utvecklat en mycket innovativ lösning för kablagetillverkning till fordonsindustrin. Med ATS3080 är det nu möjligt att fästa fixeringar med en automatmaskin. Detta förenklar den slutliga monteringen av kablaget genom att det prefabricerade kablaget direkt kan fästas i ett hål eller över en kant. Det är första gången som man kan producera ett komplext kablage helt automatiskt. En annan fördel med ATS3080 är de tre olika käftstorlekarna; 30, 50 och 80 mm. Om applikationen kräver band från mycket liten diameter upp till 80 mm används 80 mm-käften. Om max diameter bara är 45 mm används 50 mm-käften och spar därmed tid. Inga justeringar behövs. Den sofistikerade elektroniken känner själv av förändringar och justerar parametrarna. Clips ATS BCFT6LG Clips ATS EC35 Fästet är placerat i en hållare,...! Andra buntband kan fås på begäran Grantoppsfäste ATS FT6... bandet dras automatiskt genom huvudet på fästet,... Pilspetshuvud ATS SFT6,5 Automatiskt verktyg. Art-nr Typ ATS3080 komplett Nätaggregat ATS Bänkmontage ATS Upphängningsanordning ATS och kablaget är komplett buntat inklusive fästet. 400

4 Monteringsverktyg och tillbehör 6.1 Art-nr Typ Godstjockl min Godstjockl max Hål Ø (FH) Färg Förp innehåll ATS FT6 0,6 3,0 6,3-7,0 PA66HIRHS Svart (BK) 500 Styck ATS FT6 LG 0,6 6,0 6,3-7,0 PA66HIRHS Svart (BK) 1000 Styck ATS BC FT6 LG 0,6 5,1 6,3-7,0 PA66HIRHS Svart (BK) 1000 Styck ATS FT8G SD 0,8 5,0 7,9-8,5 PA66HIRHS Svart (BK) 1000 Styck ATS EC35 1,5 4,0 PA66HIRHS Svart (BK) 5000 Styck ATS EC36 1,5 4,0 PA66HIRHS Svart (BK) 5000 Styck ATS EC37 1,5 4,0 PA66HIRHS Svart (BK) 5000 Styck ATS EC38 1,5 4,0 PA66HIRHS Svart (BK) 5000 Styck ATS SFT 6.5 2,5 3,5 6,3-6,7 PA66HIRHS Svart (BK) 1000 Styck Polyamid 6.6 värme-/ UV-tålig (PA66HSUV) -40 C till +105 C (+145 C i 500 tim.) UL94 V2 Polyamid 6.6 slag-, värmetålig, UV-stabiliserad (PA66HIRHSUV) -40 C till +95 C (+105 C i 5000 tim) Låshuvuden ATS3080 UL94 HB Buntband ATS3080 Art-nr Typ Min draghållf (N) Färg Förp innehåll Band ATS PA66HIRHSUV Naturell (NA) 500 m Band ATS PA66HIRHSUV Svart (BK) 500 m Låshuvud ATS PA66HSUV Naturell (NA) 5000 Styck Låshuvud ATS PA66HSUV Svart (BK) 5000 Styck 401

5 6.1 Monteringsverktyg och tillbehör Autotool 2000 Autotool 2000 är ett eldrivet, helautomatiskt buntningsverktyg, med vars hjälp buntningsprocessen blir snabbare och effektivare. Egenskaper och fördelar Autotool 2000 är mycket enkel att använda. Buntningshastigheten med Autotool 2000 är 0,8 sek per cykel. Autotool 2000 kan hantera buntbandskassetter om 50 buntband, likaväl som rullar om Max buntdiameter är 20 mm. Efter buntning klipper verktyget av bandet utan att lämna några vassa kanter. Den har justerbar åtdragningskraft. Systemet kan användas antingen stationärt eller mobilt samt också integrerat i en helautomatiserad produktionslinje. Användningsområde HellermannTytons Autotool 2000 är idealisk för diverse applikationer när stora volymer eftersträvas, t ex fordon, elektronik, vitvaror, förslutning av påsar och bunta samman delar tillsammans. Systemet passar både högvolymsapplikationer såväl som där flexibel produktion efterfrågas. Sammantaget ger Autotool 2000 ett fullt flexibelt och kostnadseffektivt utnyttjande av arbetskraften och maximerar effektiviteten. Bänkstativ med fotpedal, buntbandsrulle och Autotool 2000 nätansluten via adapter. Art-nr Typ Autotool Nätaggregat Laddningsaggregat Batteripack Bänkstativ Upphängningsstativ Kontrollbox Läggbrädestillbehör Förpackningsapplikation med fotpedal. 402

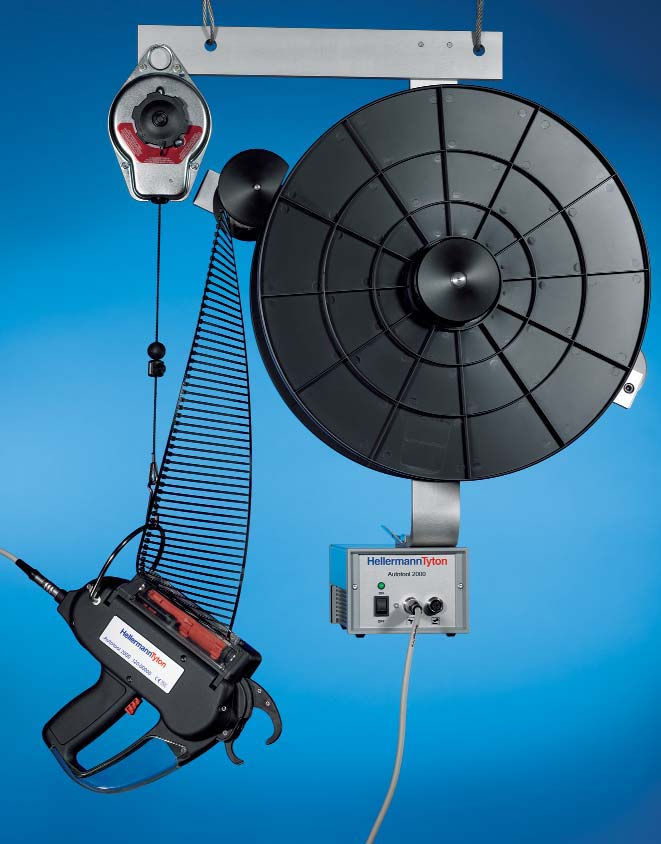

6 Monteringsverktyg och tillbehör 6.1 Autotool 2000 Appliceringsmetod Med bänkmontering eller upphängningsanordningen kan AT 2000 användas an-tingen stationärt eller mobilt samt också integrerat i en helautomatiserad produktionslinje. För att göra detta behövs en kontrollbox, som är interface mellan AT2000 och produktionslinjen. Rullhållare med buntband på rulle och AT Spänning Nätansluten eller med batteripack Cykeltid 0,8 s Vikt (kg) 1,2 Batteriladdare Batteripack Bänkställ Upphängningsanordning Användningsområde Åtdragningskraft Stationär, mobil eller inbyggd i en automatiserad produktionslinje Steglöst justerbart Nätaggregat Läggbrädestillbehör HH20 IN: 230/115 VAC, 50/60Hz UT: 24,5VDC, max 30W Standardaggregat, utan minneseffekt. Max kapacitet 2500 buntningar per laddning Verktygs- och rullhållare inkl. fotpedal Rullhållare för 3500 band inkl. balansblock Max buntdiameter 20 mm, höjer upp kablaget för enklare åtkomst med AT2000. Höjd mm. 403

7 6.1 Monteringsverktyg och tillbehör Autotool 2000 Innovationer På fordonskablage används många tejpclips för fästpunkter. Dessa fästs vanligen manuellt med tejp. HellermannTyton har nu tagit fram en ny och mycket snabbare lösning för att installera vad vi kallar buntbandsclips. Med ett buntband på varje sida om clipset är det lätt att fästa det. De små åsarna under clipset förhindrar för lite tejpning på små kablagediametrar och motverkar också sidförflyttningar. På grund av nya krav från kablagemarknaden, för att skydda känsliga kablar, rör etc, kommer buntband med slät insida att framöver finnas till AT2000. Att ändra om verktyget är lätt och få ändringar krävs för att verktyget ska fungera med buntband med slät insida istället för vanliga standardbuntband med rillad insida. Buntbanden med slät insida reducerar risken att känsliga applikationer skadas av buntbanden. Clips ATS BC FT6LG. Läggbrädestillbehör HH20. Räfflad samt slät insida på band för AT

8 Monteringsverktyg och tillbehör 6.1 Polyamid 4.6 (PA46) Polyamid 6.6 värmetålig (PA66HS) Färg Naturell (NA) Färg Naturell (NA) Kvant Rulle med 3500 stycken buntband -40 C till +150 C (+195 C i 500 tim.) UL94 V2, Begränsad brännbarhet, Låg utveckling av giftiga gaser och korrosiva syror, Liten rökutveckling Begränsad brännbarhet Kvant Kassett med 50 stycken buntband Rulle med 3500 stycken buntband -40 C till +105 C (+145 C i 500 tim.) UL94 V2 Halogenfri Polyamid 6.6 värme-/ UV-tålig (PA66HSUV) Färg Svart (BK) Kvant Kassett med 50 stycken buntband Rulle med 3500 stycken buntband -40 C till +105 C (+145 C i 500 tim.) UL94 V2 Halogenfri Art-nr Typ Längd (L) Bredd (W) Bunt Ø max Min draghållf (N) Färg T18RA , Naturell (NA) PA66HS T18RA , Naturell (NA) PA66HS T18RA , Svart (BK) PA66HSUV T18RA , Svart (BK) PA66HSUV T18RA , Naturell (NA) PA46 405
