1

2 Buntband och Fixeringar 1

3 1.1 Teknisk information Egenskaper för Polyamid PA66 20 Egenskaper för Polyamid PA66W, PA12, PA46 21 Materialspecifikation översikt 22 Optimala lagringsförhållanden för buntband 25 Buntbandsverktyg 26 Flödesschema för val av buntbandsverktyg Buntband invändigt räfflade T-serien Standard, naturell PA66 28 För utomhusbruk, svart PA66, UV-stabiliserat 29 Standard, svart PA66 31 Standard, färgade PA66 32 Upp till C, naturell PA66, värmestabiliserad 34 Upp till C, svart PA66, värmestabiliserad 35 För högre slagseghet Svart PA66, modifierad slagseghet 36 LK-serien Svart, Naturell LK-serien 37 För livsmedelsindustrin Detekterbar MCT-serien 38 Detekterbar och öppningsbar MCT-serien 38 Med öppet låshuvud Standard, Naturell Q-serien, PA66 42 UV-resistant, Svart Q-serien, PA66W 43 Upp till C, Naturell, Svart Q-serien, PA66HS 44 Standard, färgade Q-serien, PA Buntband invändigt släta För kablar med tunn isolering OS-serien 47 Med lågprofilhuvud E.D.F. godkänd PE-serien 48 E.D.F. godkänd och öppningsbar RPE-serien 48 LPH-serien 49 Robusto-serien 50 16

4 Buntband och Fixeringar Buntband utan räfflor Ändlöst med separat huvud och distans EL-TY-serien Buntband, öppningsbara Invändigt räfflade RELK-serien 52 RLT-serien 52 Med ögla RT250-serien 53 REL-serien 54 Invändigt släta För märkning LR55-serien 55 Utan räfflor Flexibel SOFTFIX-Familjen 56 SRT-serien för större förbrukare 56 Invändigt räfflade Enhands öppningsmekanism REZ-serien 57 Med snabböppningsmekanism SpeedyTie 58 Med kardborre TEXTIE-serien Buntband, rostfritt stål Med låskula MBT-serien SS MBT-Kit SS MBT-serien SS Plastbelagd MBT-FC-serien 63 Dubbelvarv MBTXHD- och MBTUHD-serien 64 Dubbelvarv, plastbelagd MBTXHDFC- och MBTUHDFC-serien 65 Med viklåsning Obelagd MLT-serien 66 Plastbelagd MLT-C-serien 66 Med steglåsning Obelagd MAT-serien 67 Plastbelagd MAT-C-serien 67 Skyddshölje för stålband LFPC-serien 68 17

5 1.6 Buntband med fästelement 1-parts fixeringsband För svetsbultar på bandet 69 med monteringshuvud för skruvar 69 För parallell dragning Invändigt släta TAS-serien 70 För kabelrännor Invändigt räfflade CTF-serien 71 1-parts fixeringsband Med nit öppningsbar 72 Med självhäftande platta Buntbandsfästen Montering av självhäftande fästen 73 Fästen med speciallim SolidTack-serien 74 Fyrkantig Skruvbar MB-serien 75 Skruvbar och självhäftande MB-serien 75 Rektangulär Skruvbar TY-serien 76 Skruvbar, självhäftande TY- serien 76 Fyrkantig Skruvbar och självhäftande Q-mount-serien, QMA 77 Skruvbar Q-mount-serien, QM 77 För små utrymmen Skruvbar Q-mount-serien, CTQM 78 Limfäste PMB5 79 Böjd design LKC-, NY-serien 80 Skruvbar KR-, CTM-serien 81 För små utrymmen Skruvbar CTAM-serien 82 Böjd design MB-, TY- serien 83 Skruvbar LKM-, CL-, FH-serien 84 Fäste i rostfritt stål för MBT-band Skruvbar SSPC-serien 85 Montageplattor Skruvbar MP-serien 86 18

6 Buntband och Fixeringar Fästelement Kabelfixering TM1SF 87 Pilspetsfäste SFC-serien 87 Fästelement för korrugerad slang Med grantoppsfäste CTC-serien 88 Fästelement För svetsbult SB-serien 89 Fäste LOK-serien 90 Plastmutter KM Clips, klämmor och pluggar Clips med platt design Självhäftande och skruvbar TY8H1(S)-serien 92 Clips med rundad design Självhäftande RA-serien 93 Clips med platt design Självhäftande RB-serien 93 Clips med flexibel låg design Självhäftande SAC-serien 94 Clips för flatkablar Självhäftande Clips för flatkabel Självhäftande och skruvbar FKH-serien 95 Clips för kablar WPC 96 Plastnitar TY 97 Aluminium P-clips 98 Plast P-clips HP-serien 100 Clips med elastiskt band Cradle clips 101 Clips med dragavlastning Klam-Klip (KK) 102 Sortimentlåda BMS

7 1.1 Buntband och Fixeringar Teknisk information Egenskaper för polyamid PA66 Polyamid är ett av de viktigaste termoplastiska syntetiska materialen. Termoplast kan omformas genom uppvärming hur ofta som helst, utan kemiskt sönderfall eller annan negativ förändring. Detta gör polyamid lämpligt att använda vid framställning av formsprutade högkvalitativa produkter. Den inre stukturen på polyamid är en delvis strukturerad polymerkedja, t ex polyamid är delvis kristalin. På grund av tätare packning av de individuella molekylkedjorna har polyamid endast begränsad transparens. Plasten kan därför beskrivas som halvgenomskinlig. Ca 90% av alla buntband och fästen från HellermannTyton tillverkas i detta material. Polyamid är också känt under namnet Nylon, vilket introducerades av företaget Dupont. Molekylkedjan på PA66 består av två huvuddelar. Vatteninnehåll i polyamid 1:a delen med 6 kolatomer 2:a delen med 6 kolatomer Varje del innehåller 6 kolatomer vilket ger namnet PA66. Polyamid PA66 har många egenskaper som är mycket fördelaktiga för HellermannTytons buntband och fästen, såsom: Hög hållfasthet, styvhet och hårdhet Polyamid är ett hygroskopiskt material vilket innebär att det absorberar och släpper ifrån sig vatten. De mekaniska egenskaperna påverkas markant av vatteninnehållet. Särskilt flexibiliteten och draghållfastheten. I en normal miljö med 23 C och 50% relativ luftfuktighet är graden av vattenmättnad i polyamid ca 2,5%. För en optimal funktion av ett buntband är det därför viktigt att polyamiden innehåller ca 2,5% vatten. Kvaliteten och funktionaliteten på produkterna är därför påverkade av vatteninnehållet, därför är en korrekt lagring och förvaring av produkterna avgörande. Läs även vår separata lagringsinstruktion. Hög formstabilitet, även under inverkan av värme Högt nötningsmotstånd Ett stort urval av polyamider och tillsatser möjliggör en optimal anpassning av egenskaper för den färdiga produkten att passa till respektive önskemål. Följande PA66 varianter används för HellermannTyton produkter: Polyamid 6.6 standard (PA66) för temperaturområden upp till +85 C Polyamid 6.6 värmetålig (PA66HS) för temperaturområden upp till +105 C Polyamid 6.6 UV-tålig (PA66W) för utomhusbruk Polyamid 6.6 värme- och UV-tålig för utomhusbruk upp till +105 C Polyamid 6.6 slagtålig (PA66HIR) för höga elastiska krav Polyamid 6.6 slagtålig och värmetålig (PA66HIRHS) för höga elastiska krav och temperaturer upp till +105 C Eftersom fukt är så avgörande för kvaliteten på ett buntband är frågan: Vad händer om bandet är installerat och vatteninnehållet i bandet varierar? Vatteninnehållet avgör flexibiliteten och styrkan i bandet. Vid ett vatteninnehåll på ca 2,5% har bandet den idealiska flexibiliteten för installation. När bandet dras genom låshuvudet måste låstungan vara tillräckligt flexibel för att hoppa upp och ner i bandets låsrillor utan att gå av. Å andra sidan måste det finnas en tillräcklig styvhet i materialet så att låstungans rillor sammanfaller med bandets rillor under åtdragningen så att en "positiv låsning" uppnås. Efter att detta har uppnåtts är bandet i ett statiskt tillstånd. Förändringar i de mekaniska egenskaperna för bandet beroende på vatteninnehåll är obetydliga i detta läge. För materialinformation, se sida 22. Polyamid 6.6 V0 för höga krav på brandskydd 20www.HellermannTyton.se/A20

8 Buntband och Fixeringar Teknisk information 1.1 Egenskaper för UV-tålig polyamid Frågan om ett svart buntband klarar att användas utomhus kommer ofta upp. Detta beror mycket på applikationen och övriga miljöbetingelser men generellt kan man säga att ett buntband tillverkat i PA 66 med en inblandning av kimrök (och är därmed svart) motstår UV-strålning under en viss tid. Mängden kimrök som blandas i avgör bandets motståndskraft mot UV-strålar men påverkar även andra egenskaper i bandet såsom flexibilitet i kyla etc. På grund av det klimat (kyla, luftfuktighet mm) vi har i Norden rekommenderar vi vanligtvis att PA66 i svart används för normala Efter 500 timmars utsättande för UV-ljus Polyamid 6.6 standard (PA66) färgad svart: utomhus-applikationer. För vissa storlekar av band används även ett material PA66HIR(S) som är speciellt anpassat för det Nordiska klimatet med avseende på UV-tålighet samt även kyla och låg luftfuktighet som förekommer under vinterhalvåret. Produkter tillverkade i materialet PA66W är det material som har störst procentuell inblandning av kimrök (2%) enligt ASTM standard D6779 och har därmed största möjliga motståndskraft mot UV-strålar. Detta material används framför allt i sydligare länder där man har en betydligt större UV-exponering än i norr. Skillnaden kan tydligt ses på de två bilderna nedan. Polyamid 6.6 UV-stabiliserat (PA66W) med minst 2% kimrök: Strukturen har blivit förstörd av UV-strålning Strukturen har endast påverkats delvis av UV-strålning För utomhusbruk rekommenderar vi alltså användning av svarta band i PA66 eller PA66HIR(S) samt vid extremt UV-utsatta miljöer även PA66W. Egenskaper för polyamid PA12 Vid sidan av Polyamid 66 finns andra varianter av polyamider som är mindre hygroskopiska, som har en molekylkedja med en bas av 12 kolatomer. Egenskaper för polyamid PA46 Polyamid PA66, oavsett tillsatser, är inte lämpliga för längre användning i temperaturer på +105 C. Tack vare den avsevärt bättre temperaturtåligheten, är polyamid PA46 mer lämplig för användning i temperaturer upp till eller över 150 C (beroende på tiden). Molekylkedjan i PA46 består av två huvuddelar: PA12 har följande fördelar gentemot PA66: Mindre hygroskopisk - mättnad vid 23 C och 50% relativ luftfuktighet är ca.1%. Bättre slagtålighet. Bra väderresistens, även utan speciella tillsatser Första delen med 4 kolatomer Andra delen med 6 kolatomer Dessa tre egenskaper gör PA12 lämplig för utomhusbruk, speciellt när man önskar bättre slagtålighet. Vattenabsorbtion i PA12 är inte bara lägre än för PA66 utan också långsammare. Detta är ett krav när de mekaniska egenskaperna behöver vara relativt oförändrade vid växlande omgivningsfaktorer. Fördelar med PA46 gentemot PA66: Större formbeständighet, även vid högre temperaturer. Större temperaturområde upp till +150 C (5000 timmar). Utmärkt kemisk resistens Ett enkelt praktiskt test: "hammartestet" Du kan snabbt kontrollera om ett buntband är UV-stabiliserat eller inte. Slå med en hammare på änden av bandet. Håll upp den tillplattade delen mot ljuset. Buntband med ett innehåll av kimrök på mer än 2% tillåter inget ljusgenomsläpp utan ser svarta ut. Band med mindre kimröksinnehåll släpper igenom en viss mängd ljus i den tillplattade änden. 21

9 1.1 Buntband och Fixeringar Teknisk information Material specifikationer Material Färg Materialegenskaper* Materialförkortning Användningstemperatur Brännbarhetsklass ROHS HF LFH Aluminiumlegering AL -40 C till +180 C Naturell (NA) Korrosionsfri Omagnetisk Ja Nej Nej Kloropren CR -20 C till +80 C Svart (BK) Väderbeständig Hög styrka Ja Nej Nej Ethylene-Tetrafluorineethylen E/TFE -80 C till +170 C Blå (BU) UL94 V0 Resistans mot radioktivitet UV- tålig,ej fuktberoende Bra motståndskraft mot kemikalier som syror, baser etc. Ja Nej Nej Polyamid 11 PA11-40 C till +85 C, (+105 C, 500 h) Svart (BK) UL94 HB Bio-plast, gjord av vegetabilisk olja Koldioaxidneutralt God styrka vid låga temperaturer Mycket låg vattenabsorbtion Bra UV-tålighet Bra motståndskraft mot kemikalier Ja Ja Nej Polyamid 12 PA12-40 C till +85 C, (+105 C, 500 h) Svart (BK) UL94 HB Bra motståndskraft mot kemikalier som syror, baser etc. UV-stabiliserad Ja Ja Nej Polyamid 4.6 PA46-40 C till +150 C (5,000 h), +195 C (500 h) Naturell (NA), Grå (GY)** UL94 V2 Tål höga temperaturer Mycket fuktberoende Låg rökutveckling Ja Ja Ja Polyamid 6 PA6-40 C till +80 C Svart (BK) UL94 V2 Hög brottstyrka Ja Nej Nej Polyamid 6.6 PA66-40 C till +85 C, (+105 C, 500 h) Svart (BK), Naturell (NA) UL94 V2 Hög brottstyrka Ja Ja Nej Polyamid 6.6 Glassfiberförstärkt PA66GF13 PA66GF15-40 C till +105 C Svart (BK) UL94 HB God motståndskraft mot smörjmedel, fordonsbränsle, saltvatten och andra vätskkor Ja Ja Nej Polyamid 6.6 Modifierad PA66HIR -40 C till +80 C, (+105 C, 500 h) Svart (BK) UL94 HB Lägre sprödhet Högre flexibilitet vid lägre temperatur Ja Nej Nej Polyamid 6.6 Modifierad, scan black PA66HIR(S) -40 C till +80 C, (+105 C, 500 h) Svart (BK) UL94 HB Lägre sprödhet vid torrt klimat Högre flexibilitet vid låg temperatur Speciellt anpassad för utomhusapplikationer i Nordiskt klimat Ja Ja Nej Polyamid 6.6 modifierad, värmestabiliserad PA66HIRHS -40 C till +105 C Svart (BK) UL94 HB Lägre sprödhet Högre flexibilitet vid lägre temperatur Klarar en högre temperatur Ja Nej Nej Polyamid 6.6 high impact modified, värme och UVstabiliserad PA66HIRHSUV -40 C till +110 C Svart (BK) UL94 HB Lägre sprödhet Högre flexibilitet vid lägre temperatur Klarar en högre temperatur Hög brottstyrka UV-stabiliserad Ja Ja Nej Polyamid 6.6 värmestabiliserad PA66HS -40 C till +105 C Svart (BK), Naturell (NA)** UL94 V2 Klarar en högre temperatur Hög brottstyrka Ja Ja Nej Polyamid 6.6 värmestabiliserad, UV-stabiliserad PA66HSW -40 C till +105 C Svart (BK) UL94 V2 Hög brottsyrka Klarar en högre temperatur UV-stabiliserad Ja Ja Nej Polyamid 6.6 med metallpartiklar PA66MP -40 C till +85 C, (+105 C, 500 h) Blå (BU) UL94 HB Hög brottstyrka Ja Ja Nej Tefzel är ett registrerat varumärke från DuPont. Ofta omnämns buntband gjorda i E/TFE som Tefzelband. Förutom Tefzel från Du Pont använder HellermannTyton även likvärdig E/TFE från andra råmaterialtillverkare. * Dessa detaljer är endast rekommendationer. De skall betraktas som materialspecifikationer och kan inte ersättas med lämplighetstest. Vänligen se våra datablad för närmare detaljer. ** Andra färger på begäran.. = Min draghållfasthet 22www.HellermannTyton.se/A22

10 Buntband och Fixeringar Teknisk information 1.1 Material specifikationer Material Färg Materialegenskaper* Materialförkortning Användningstemperatur Brännbarhetsklass ROHS HF LFH Polyamid 6.6 V0 PA66V0-40 C till +85 C Valkoinen (WH) UL94 V0 Hög brottstyrka Liten rökavgivning Ja Ja Ja Polyamid 6.6 V0 Med högt syreindex PA66V0-HOI -40 C till +85 C, (+105 C, 500 h) Valkoinen (WH) UL94 V0 Hög brottstyrka Liten rökavgivning Ja Ja Ja Polyamid 6.6 UV-stabiliserat PA66W -40 C till +85 C, (+105 C, 500 h) Svart (BK) UL94 V2 Hög brottstyrka UV-stabiliserad Ja Ja Nej Polyamid 6 Modifierad PA6HIR -40 C till +80 C Svart (BK) UL94 HB Lägre sprödhet Högre flexibilitet i låga temperaturer Ja Nej Nej Polyetylen PE -40 C till +50 C Svart (BK), Grå (GY) UL94 HB Låg vattenabsorbtion Bra motsåndskraft mot kemikalier som de flesta syror syror, alkohol och oljor Ja Ja Nej Polyetheretherketone PEEK -55 C till +240 C Beige (BGE) UL94 V0 Motsåndskraftig mot radioaktiv strålning Ej fuktberoende Bra motståndskraft mot syror, alkalier och oljor Ja Ja Ja Polyolefin PO -40 C till +90 C Svart (BK) UL94 V0 Låg rökavgivning Ja Ja Ja Polyacetal POM -40 C till +90 C, (+110 C, 500 h) Naturell (NA) UL94 HB Mindre sprödhet Flexibel vid lågatemperaturer Ej fuktberoende Robust Ja Nej Nej Polypropen PP -40 C till +85 C, (+105 C, 500 h) Svart (BK), Naturell (NA)** UL94 HB Flyter i vatten Medelgod brottstyrka Bra motståndskraft mot organiska syror Ja Ja Nej Polypropen Ethylene-Propylene- Dien-Terpolymeregummi PP, EPDM -20 C till +95 C Svart (BK) UL94 HB Klarar högre temperaturer Bra motståndskraft mot kemikalier och nötning Ja Ja Nej Polyvinylklorid PVC -10 C till +70 C Svart (BK), Naturell (NA) UL94 V0 Låg fuktabsorbtion Bra motståndskraft mot syror, etanol och oljor Ja Nej Nej Polyester SP -50 C till +150 C Svart (BK) UV-stabiliserad Bra motståndskraft mot syror, alkalier och oljor Ja Ja Ja Rostfritt stål SS304 eller SS316 SS304 eller SS C till +538 C Metall Korrosionsfri Omagnetiskt Ja Ja Ja Termoplastik Polyurethan TPU -40 C till +85 C Svart (BK) UL94 HB Hög elastiscitet, UV-tåligt Bra motståndskraft mot syror, alkalier och oljor Ja Ja Nej Tefzel är ett registrerat varumärke från DuPont. Ofta omnämns buntband gjorda i E/TFE som Tefzelband. Förutom Tefzel från Du Pont använder HellermannTyton även likvärdig E/TFE från andra råmaterialtillverkare. * Dessa detaljer är endast rekommendationer. De skall betraktas som materialspecifikationer och kan inte ersättas med lämplighetstest. Vänligen se våra datablad för närmare detaljer. ** Andra färger på begäran.. = Min draghållfasthet

11 Se mer om HellermannTytons produkter på webben! Till hemsidan!

12 0 Buntband och Fixeringar Teknisk information 1.1 Optimala lagringsförhållanden för buntband i polyamid (PA) HellermannTytons buntband, fästen och fixeringar är tillverkade i högkvalitativ polyamid. Detta industriella syntetiska material används i huvudsak till formsprutning men kan också användas till strängsprutning. Polyamid är ett hygroskopiskt material. Detta betyder att materialet absorberar och avger fukt. För en optimal hantering av buntband är det viktigt att materialet är i ett jämnviktstillstånd av vatteninnehåll på ca 2,5%. ackningarna som används av HellermannTyton säkerställer att vatteninnehållet i banden bibehålls konstant. Därför är det viktigt att lagra produkterna i sina orginalförpackningar för att bevara kavaliteten på banden. 1. När förpackningen väl är bruten skall banden användas så fort som möjligt. 2. Förvara alltid banden i en försluten plastpåse av polyetylen. 3. Utsätt inte produkten för direkt solljus. 4. Förvara inte produkten i solljus, t ex på fönsterbräda. 5. Förvara produkten avskild från direkta värmekällor. 6. Undvik kontakt med värme; t ex, placera inte ovanpå element. 7. Centraleuropeiskt klimat är att betrakta som idealiskt lagringsförhållande: 23 C 50% relativ luftfuktighet %

13 1.1 Buntband och Fixeringar Teknisk information Översikt för buntbandsverktyg MK10-SB MK20, MK21 MK3SP MK3PNSP2 se sida 306. se sida 306. se sida 307. se sida 307. EVO7 / EVO7SP MK7 MK7HT MK7P se sida 308. se sida 309. se sida 309. se sida 310. MK6 MK9 MK9HT MK9P se sida 311. se sida 311. se sida 312. se sida 313. Verktyg för stålband MK9SST MK9PSST HDT KST-STG200. se sida 314. se sida 314. se sida 315. se sida 315. MTT4 THT se sida 316. se sida www.HellermannTyton.se/A26

14 Buntband och Fixeringar Teknisk information 1.1 Flödesschema för val av buntbandsverktyg Buntband Attribut Verktyg Sida MK10-SB 306 4,8 mm MK Bandbredd nej MK10-SB 306 4,8 mm MK ,8 mm MK3PNSP2 307 ja Bandbredd MK7P 310 Standard buntband Verktyget måste ha automatisk avklippining 4,8 mm MK9P EVO7 / EVO7SP MK3SP 307 ja Pneumatisk 4,8 mm MK7 309 nej Bandbredd MK7HT 309 MK ,8 mm MK9 311 MK9HT 312 ja Bandbredd 16,0 mm MK9PSST 314 ja Pneumatisk nej Bandbredd 13,0 mm MK9SST 314 Stålband Verktyget måste ha automatisk avklippining nej Bandbredd 16,0 mm 12,3 mm HDT KST-STG ,0 mm MTT ,9 mm THT

15 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband i Polyamid 66 standard T-serien i PA66 Naturell Buntband i T-serien för buntning och fastsättning av kablar, rör och slangar. Tack vare en mängd olika material kan dessa band användas i stort sett alla typer av applikationer. Naturella buntband för applikationer innomhus Tillverkad av 100% högkvalitativ plast, enkel att återvinna Invändigt räfflad för starkt grepp om buntar Lätt att applicera antingen manuellt eller med ett buntbandsverktyg Den böjda änden underlättar ett snabbt montage T Serien Appliceringsverktyg, se sida 302. max Matrl. Färg innehåll E-nr Art-nr T18S 2,3 83,0 16,0 80 PA66 Naturell (NA) T18R 2,5 100,0 22,0 80 PA66 Naturell (NA) T18I 2,5 145,0 35,0 80 PA66 Naturell (NA) T18L 2,5 205,0 55,0 80 PA66 Naturell (NA) T25L 2,8 240,0 65,0 110 PA66 Naturell (NA) T25LL 2,8 330,0 95,0 110 PA66 Naturell (NA) T30R 3,5 150,0 35,0 135 PA66 Naturell (NA) T30L 3,5 198,0 50,0 135 PA66 Naturell (NA) T30LL 3,5 290,0 80,0 135 PA66 Naturell (NA) T40R 4,0 175,0 40,0 180 PA66 Naturell (NA) T50S 4,6 150,0 35,0 225 PA66 Naturell (NA) T50R 4,6 200,0 50,0 225 PA66 Naturell (NA) T50M 4,6 245,0 65,0 225 PA66 Naturell (NA) T50I 4,6 300,0 85,0 225 PA66 Naturell (NA) T50L 4,6 390,0 110,0 225 PA66 Naturell (NA) T80R 4,7 210,0 55,0 355 PA66 Naturell (NA) T80I 4,7 300,0 85,0 355 PA66 Naturell (NA) T80L 4,7 390,0 110,0 355 PA66 Naturell (NA) T120S 7,6 225,0 55,0 535 PA66 Naturell (NA) T120I 7,6 300,0 80,0 535 PA66 Naturell (NA) T120R(E) 7,6 387,0 100,0 535 PA66 Naturell (NA) T120M 7,6 460,0 125,0 535 PA66 Naturell (NA) T120XM 7,6 600,0 175,0 535 PA66 Naturell (NA) T120L 7,6 760,0 225,0 535 PA66 Naturell (NA) T150R(U) 8,8 390,0 105,0 780 PA66 Naturell (NA) T150L 8,8 820,0 245,0 780 PA66 Naturell (NA) T150M 8,9 530,0 150,0 780 PA66 Naturell (NA) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 28

16 Buntband och Fixeringar Buntband invändigt räfflade 1.1 Buntband i Polyamid 66 standard T-serien i PA66 Naturell max Matrl. Färg innehåll E-nr Art-nr T150XL 8, ,0 330,0 780 PA66 Naturell (NA) T150XLL 8, ,0 405,0 780 PA66 Naturell (NA) T250S 12,5 225,0 55, PA66 Naturell (NA) T250R 12,5 515,0 125, PA66 Naturell (NA) T250M 12,5 565,3 150, PA66 Naturell (NA) T250I 12,5 730,0 203, PA66 Naturell (NA) T250XL 12, ,0 305, PA66 Naturell (NA) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. Buntband för utomhusbruk (UV-stabiliserat) i Polyamid 66 T-serien i PA66W svart Buntband i T-serien för buntning och fastsättning av kablar, rör och slangar. Tack vare en mängd olika material kan dessa band användas i stort sett alla typer av applikationer. Svarta buntband för applikationer där extra god UV-tålighet krävs Lämpliga för användning i klimat där det förekommer mycket sol. Tillverkad av 100% högkvalitativ plast, enkel att återvinna Invändigt räfflad för starkt grepp om buntar Lätt att applicera antingen manuellt eller med ett buntbandsverktyg Den böjda änden underlättar ett snabbt montage UV-stabiliserad T Serien T Serien För materialinformation, se sida 22. max Matrl. Färg innehåll E-nr Art-nr T18R 2,5 100,0 22,0 80 PA66W Svart (BK) T18I 2,5 145,0 35,0 80 PA66W Svart (BK) T18L 2,5 205,0 55,0 80 PA66W Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 29

17 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband för utomhusbruk (UV-stabiliserat) i Polyamid 66 T-serien i PA66W svart Appliceringsverktyg, se sida 302. max Matrl. Färg innehåll E-nr Art-nr T25LL 2,8 330,0 95,0 110 PA66W Svart (BK) T30R 3,5 150,0 35,0 135 PA66W Svart (BK) T30L 3,5 198,0 50,0 135 PA66W Svart (BK) T30LL 3,5 290,0 80,0 135 PA66W Svart (BK) T40R 4,0 175,0 40,0 180 PA66W Svart (BK) T50S 4,6 150,0 35,0 225 PA66W Svart (BK) T50R 4,6 200,0 50,0 225 PA66W Svart (BK) T50M 4,6 245,0 65,0 225 PA66W Svart (BK) T50I 4,6 300,0 85,0 225 PA66W Svart (BK) T50L 4,6 390,0 110,0 225 PA66W Svart (BK) T50LL 4,6 445,0 130,0 225 PA66W Svart (BK) T80R 4,7 210,0 55,0 355 PA66W Svart (BK) T80I 4,7 300,0 85,0 355 PA66W Svart (BK) T80L 4,7 390,0 110,0 355 PA66W Svart (BK) T120S 7,6 225,0 55,0 535 PA66W Svart (BK) T120I 7,6 300,0 80,0 535 PA66W Svart (BK) T150R(H) 7,6 365,0 100,0 670 PA66W Svart (BK) T120R(E) 7,6 387,0 100,0 535 PA66W Svart (BK) T120M 7,6 460,0 125,0 535 PA66W Svart (BK) T120L 7,6 760,0 225,0 535 PA66W Svart (BK) T150L 8,8 820,0 245,0 780 PA66W Svart (BK) T150M 8,9 530,0 150,0 780 PA66W Svart (BK) T150XL 8, ,0 330,0 780 PA66W Svart (BK) T150XLL 8, ,0 405,0 780 PA66W Svart (BK) T250X 12,5 370,0 100, PA66W Svart (BK) T250R 12,5 515,0 125, PA66HIRHSUV Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 30

18 Buntband och Fixeringar Buntband invändigt räfflade 1.1 Buntband i Polyamid 66 Standard T-serien i PA66 Svart Buntband i T-serien för buntning och fastsättning av kablar, rör och slangar. Tack vare en mängd olika material kan dessa band användas i stort sett alla typer av applikationer. Svarta buntband med UV-tålighet för användning i utomhusapplikationer Tillverkad av 100% högkvalitativ plast, enkel att återvinna Invändigt räfflad för starkt grepp om buntar Lätt att applicera antingen manuellt eller med ett buntbandsverktyg Den böjda änden underlättar ett snabbt montage För materialinformation, se sida 22. T Serien T250-serien max Matrl. Färg innehåll E-nr Art-nr T18R 2,5 100,0 22,0 80 PA66 Svart (BK) T18I 2,5 145,0 35,0 80 PA66 Svart (BK) T18L 2,5 205,0 55,0 80 PA66 Svart (BK) T25L 2,8 240,0 65,0 110 PA66 Svart (BK) T30R 3,5 150,0 35,0 135 PA66 Svart (BK) T30L 3,5 198,0 50,0 135 PA66 Svart (BK) T30LL 3,5 290,0 80,0 135 PA66 Svart (BK) T50S 4,6 150,0 35,0 225 PA66 Svart (BK) T50R 4,6 200,0 50,0 225 PA66 Svart (BK) T50M 4,6 245,0 65,0 225 PA66 Svart (BK) T50I 4,6 300,0 85,0 225 PA66 Svart (BK) T50L 4,6 390,0 110,0 225 PA66 Svart (BK) T50LL 4,6 445,0 130,0 225 PA66 Svart (BK) T80R 4,7 210,0 55,0 355 PA66 Svart (BK) T80I 4,7 300,0 85,0 355 PA66 Svart (BK) T80L 4,7 390,0 110,0 355 PA66 Svart (BK) T120I 7,6 300,0 80,0 535 PA66 Svart (BK) T150R 7,6 365,0 100,0 670 PA66 Svart (BK) T120R(E) 7,6 387,0 100,0 535 PA66 Svart (BK) T120M 7,6 460,0 125,0 535 PA66 Svart (BK) T120XM 7,6 600,0 175,0 535 PA66 Svart (BK) T120L 7,6 760,0 225,0 535 PA66 Svart (BK) T150L 8,8 820,0 245,0 780 PA66 Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 31

19 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband i Polyamid 66 Standard T-serien i PA66 Svart max Matrl. Färg innehåll E-nr Art-nr T150M 8,9 530,0 150,0 780 PA66 Svart (BK) T150XL 8, ,0 330,0 780 PA66 Svart (BK) T150XLL 8, ,0 405,0 780 PA66 Svart (BK) T250X 12,5 370,0 100, PA66 Svart (BK) T250M 12,5 565,3 150, PA66 Svart (BK) T250L 12,5 880,0 254, PA66 Svart (BK) T250XL 12, ,0 305, PA66 Svart (BK) OBS! Alla produkter som är listade har inte dessa godkännanden! För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. Buntband Polyamid 6.6 standard T-serien Färgad PA66 Buntband i T-serien för buntning och fastsättning av kablar, rör och slangar. Tack vare en mängd olika material kan dessa band användas i stort sett alla typer av applikationer. Färgade buntband finns i flera olika storlekar Lämpliga för t ex märkningsapplikationer Tillverkad av 100% högkvalitativ plast, enkel att återvinna Invändigt räfflad för starkt grepp om buntar Lätt att applicera antingen manuellt eller med ett buntbandsverktyg Den böjda änden underlättar ett snabbt montage Andra färger kan fås på begäran T Serien Appliceringsverktyg, se sida 302. T18R max Matrl. Färg innehåll E-nr Art-nr 2,5 100,0 22,0 80 PA66 Blå (BU) ,5 100,0 22,0 80 PA66 Grön (GN) ,5 100,0 22,0 80 PA66 Gul (YE) ,5 100,0 22,0 80 PA66 Röd (RD) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 32

20 Buntband och Fixeringar Buntband invändigt räfflade 1.1 Buntband Polyamid 6.6 standard T-serien Färgad PA66 För materialinformation, se sida 22. T30R T50R T50L T80R T80L T150R(H) T120R(E) max Matrl. Färg innehåll E-nr Art-nr 3,5 150,0 35,0 135 PA66 Blå (BU) ,5 150,0 35,0 135 PA66 Grön (GN) ,5 150,0 35,0 135 PA66 Gul (YE) ,5 150,0 35,0 135 PA66 Röd (RD) ,6 200,0 50,0 225 PA66 Blå (BU) ,6 200,0 50,0 225 PA66 Grön (GN) ,6 200,0 50,0 225 PA66 Gul (YE) ,6 200,0 50,0 225 PA66 Röd (RD) ,6 390,0 110,0 225 PA66 Blå (BU) ,6 390,0 110,0 225 PA66 Grön (GN) ,6 390,0 110,0 225 PA66 Gul (YE) ,6 390,0 110,0 225 PA66 Röd (RD) ,7 210,0 55,0 355 PA66 Blå (BU) ,7 210,0 55,0 355 PA66 Grön (GN) ,7 210,0 55,0 355 PA66 Gul (YE) ,7 210,0 55,0 355 PA66 Röd (RD) ,7 390,0 110,0 355 PA66 Blå (BU) ,7 390,0 110,0 355 PA66 Grön (GN) ,7 390,0 110,0 355 PA66 Gul (YE) ,7 390,0 110,0 355 PA66 Röd (RD) ,6 365,0 100,0 670 PA66 Blå (BU) ,6 365,0 100,0 670 PA66 Gul (YE) ,6 365,0 100,0 670 PA66 Röd (RD) ,6 387,0 100,0 535 PA66 Grön (GN) ,6 387,0 100,0 535 PA66 Röd (RD) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 33

21 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband för temperaturer upp till 105 C (värmestabiliserat) T-serien i PA66HS Naturell Buntband i T-serien för buntning och fastsättning av kablar, rör och slangar. Tack vare en mängd olika material kan dessa band användas i stort sett alla typer av applikationer. Värmestabiliserade buntband i flera olika storlekar För applikationer med högre temperaturer upp till 105 C Tillverkad av 100% högkvalitativ plast, enkel att återvinna Invändigt räfflad för starkt grepp om buntar Lätt att applicera antingen manuellt eller med ett buntbandsverktyg Den böjda änden underlättar ett snabbt montage T Serien Appliceringsverktyg, se sida 302. max Matrl. Färg innehåll Art-nr T18R 2,5 100,0 22,0 80 PA66HS Naturell (NA) T18I 2,5 145,0 35,0 80 PA66HS Naturell (NA) T18L 2,5 205,0 55,0 80 PA66HS Naturell (NA) T30R 3,5 150,0 35,0 135 PA66HS Naturell (NA) T30L 3,5 198,0 50,0 135 PA66HS Naturell (NA) T30LL 3,5 290,0 80,0 135 PA66HS Naturell (NA) T40R 4,0 175,0 40,0 180 PA66HS Naturell (NA) T50S 4,6 150,0 35,0 225 PA66HS Naturell (NA) T50I 4,6 300,0 85,0 225 PA66HS Naturell (NA) T50L 4,6 390,0 110,0 225 PA66HS Naturell (NA) T80R 4,7 210,0 55,0 355 PA66HS Naturell (NA) T80I 4,7 300,0 85,0 355 PA66HS Naturell (NA) T80L 4,7 390,0 110,0 355 PA66HS Naturell (NA) T120S 7,6 225,0 55,0 535 PA66HS Naturell (NA) T150R(H) 7,6 365,0 100,0 670 PA66HS Naturell (NA) T120R(E) 7,6 387,0 100,0 535 PA66HS Naturell (NA) T120XM 7,6 600,0 175,0 535 PA66HS Naturell (NA) T120L 7,6 760,0 225,0 535 PA66HS Naturell (NA) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 34

22 Buntband och Fixeringar Buntband invändigt räfflade 1.1 Buntband för temperaturer upp till 105 C (värmestabiliserat) T-serien i PA66HS Svart Buntband i T-serien för buntning och fastsättning av kablar, rör och slangar. Tack vare en mängd olika material kan dessa band användas i stort sett alla typer av applikationer. Värmestabiliserade svarta buntband i flera olika storlekar För applikationer med temperaturer upp till +105 C Tillverkad av 100% högkvalitativ plast, enkel att återvinna Invändigt räfflad för starkt grepp om buntar Lätt att applicera antingen manuellt eller med ett buntbandsverktyg Den böjda änden underlättar ett snabbt montage T Serien Appliceringsverktyg, se sida 302. max Matrl. Färg innehåll Art-nr T18R 2,5 100,0 22,0 80 PA66HS Svart (BK) T18I 2,5 145,0 35,0 80 PA66HS Svart (BK) T18L 2,5 205,0 55,0 80 PA66HS Svart (BK) T30R 3,5 150,0 35,0 135 PA66HS Svart (BK) T30L 3,5 198,0 50,0 135 PA66HS Svart (BK) T30LL 3,5 290,0 80,0 135 PA66HS Svart (BK) T40R 4,0 175,0 40,0 180 PA66HS Svart (BK) T50S 4,6 150,0 35,0 225 PA66HS Svart (BK) T50R 4,6 200,0 50,0 225 PA66HS Svart (BK) T50L 4,6 390,0 110,0 225 PA66HS Svart (BK) T80R 4,7 210,0 55,0 355 PA66HS Svart (BK) T80I 4,7 300,0 85,0 355 PA66HS Svart (BK) T80L 4,7 390,0 110,0 355 PA66HS Svart (BK) T120S 7,6 225,0 55,0 535 PA66HS Svart (BK) T150R(H) 7,6 365,0 100,0 670 PA66HS Svart (BK) T120R(E) 7,6 387,0 100,0 535 PA66HS Svart (BK) T120M 7,6 460,0 125,0 535 PA66HS Svart (BK) T120XM 7,6 600,0 175,0 535 PA66HS Svart (BK) T120L 7,6 760,0 225,0 535 PA66HS Svart (BK) T150L 8,8 820,0 245,0 780 PA66HS Svart (BK) T150M 8,9 530,0 150,0 780 PA66HS Svart (BK) T150XL 8, ,0 330,0 780 PA66HS Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 35

23 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband för utomhusbruk i kallt nordiskt klimat i Polyamid 66 Scanblack T-serien i PA66 HIR(S) Svart Buntband i T-serien för buntning och fastsättning av kablar, rör och slangar. Tack vare en mängd olika material kan dessa band användas i stort sett alla typer av applikationer. UV-stabiliserade band för utomhusbruk Materialet är anpassat för att ge optimal flexibilitet även i kallt klimat Tillverkad av 100% högkvalitativ plast, enkel att återvinna Invändigt räfflad för starkt grepp om buntar Lätt att applicera antingen manuellt eller med ett buntbandsverktyg Den böjda änden underlättar ett snabbt montage T Serien För materialinformation, se sida 22. max Matrl. Färg innehåll E-nr Art-nr T50R 4,6 200,0 50,0 225 PA66HIR(S) Svart (BK) T50I 4,6 300,0 85,0 225 PA66HIR(S) Svart (BK) T50L 4,6 390,0 110,0 225 PA66HIR(S) Svart (BK) T120I 7,6 300,0 80,0 535 PA66HIR(S) Svart (BK) T120R(E) 7,6 387,0 100,0 535 PA66HIR(S) Svart (BK) T120L 7,6 760,0 225,0 535 PA66HIR(S) Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 36

24 Buntband och Fixeringar Buntband invändigt räfflade 1.1 Buntband LK-serien LK-serien För buntning och fixering av kablar, rör och slangar. Brett sortiment av olika material och storlekar Insides räfflade för god fasthållning Hög draghållfasthet med en mycket låg åtdragskraft Enkel och snabb installation Enkel applicering, manuellt eller med verktyg För materialinformation, se sida 22. LK Serien LK2A max Matrl. Färg innehåll E-nr Art-nr 4,6 270,0 73,0 225 PA66 Naturell (NA) ,6 270,0 73,0 225 PA66 Svart (BK) ,6 270,0 73,0 225 PA66HS Naturell (NA) ,6 270,0 73,0 225 PA66HS Svart (BK) ,6 270,0 73,0 225 PA66W Svart (BK) LK2 4,8 120,0 28,0 135 PA66 Naturell (NA) LK5 13,2 535,0 150, PA66 Naturell (NA) ,2 535,0 150, PA66 Svart (BK) ,2 535,0 150, PA66HS Naturell (NA) ,2 535,0 150, PA66W Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 37

25 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband för livsmedelsindustrin, detekterbara Det metallinnehållande buntbandet är speciellt utvecklat för användning inom livsmedels- och läkemedelsindustrin. En unik tillverkningsprocess med inblandning av metallpigment gör det möjligt att även små bitar från bandet kan detekteras av en metalldetektor. Det gör banden lämpliga att användas för installationer i och omkring tillverkningsprocessen. Jämn spridning av metallspån i hela bandet Användbart som en del av HACCP processen Unik blå färg för enklare visuell detektering Minskar risken för föroreningar avsevärt Magnetiskt detekterbara MCT buntband med metallinnehåll. Appliceringsverktyg, se sida 302. Till hemsidan! MCT En säker och oförorenad produktionsprocess med MCT. MCT-serien TyP max Matrl. Färg innehåll E-nr Art-nr MCT18R 2,5 100,0 22,0 80 PA66MP Blå (BU) MCT30R 3,5 150,0 35,0 135 PA66MP Blå (BU) MCT50R 4,6 202,0 50,0 225 PA66MP Blå (BU) MCT50L 4,7 380,0 110,0 225 PA66MP Blå (BU) MCT120R 7,6 387,0 100,0 535 PA66MP Blå (BU) MCT-serien öppningsbar TyP max Matrl. Färg innehåll Art-nr MCTRELK2M 4,6 250,0 65,0 225 PA66MP Blå (BU) *HACCP = Hazard Analysis Critical Control Points Det är en metod för identifiering och eliminering av potentiella risker i livsmedelsproduktion. De risker som inte kan elimineras är kontrollerade på ett sådant sätt att konsumenten är skyddad. Dessa kontroller är kända som Critical Control Points (CCPs). De är kritiska på grund av att om de falerar, eller inte tas om hand, ökar risken för att produkten skadar konsumenten

26 Bli snabbar med oss: Mer än 25% snabbare med Q-serien! Under vårt stora kundtest kontrollerades varje installationstid av en kontrollant från DEKRA. Testa vår Q-serie! Mer information på webben.

27 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband, Q-tie Det nya Q-tie har inte bara en innovativ utan också en revolutionerande design. Det öppna låshuvudet ger en snabb och enkel installation. Placera bara bandet i huvudet och dra åt. Med Q-tie kan både tid och pengar sparas. Huvudet gör skillnaden. Alltid enklare instick! I situationer där man måste använda arbetshandskar eller där monteringen är dold är Q-tie en perfekt lösning. Q-tie tillåter en snabb och enkel applicering även med handskar på eller där man inte ser. Fördelar för en snabb och enkel applicering: Böjd och räfflad spets Öppet låshuvud med lättfunnen öppning Detta sparar tid! Till hemsidan! Även vid svårare förhållanden är Q-tie enkla och snabba att installera. Integrerad förlåsningsfunktion På grund av flera samtidiga arbetsmoment, är det inte alltid möjligt att installera alla kablar och slangar i ett moment. Detta medför att vid användning av standardbuntband måste man antingen klippa bort bandet eller sätta dit ytterligare ett. Den inbyggda förlåsningsfunktionen i Q-tie erbjuder både en tillfällig och en permanent fixering. Detta sparar material och tid! Utan extra ansträngning kan Q-tis användas för både tillfällig och permanent buntning. 40

28 Buntband och Fixeringar Buntband invändigt räfflade 1.1 Q-ties egenskaper: 1. Det öppna låshuvudet garanterar snabb och enkel installation. 2. Gejdrar på bandet håller ihop huvudet för att säkerställa maximal styrka. 3. Låstungan låser säkert i räfflorna i bandet. 4. Spåren i bandet låser med huvudet. 5. Den tunna delen av bandet är lättplacerad i det öppna låshuvudet. 6. Den stora räfflade änden garanterar ett säkert och ergonomiskt grepp. 7. Förlåsningsfunktionen för större storlekar (börjar med typ Q30). Applikationsmetod: För mer information om Q-serien, se sid 77, 78, Lägg i den samla delen av bandet i det öppna låshuvudet. 2. Dra bandet genom låshuvudet tills bunten är fixerad. 3. Klipp av bandet med ett buntbandsverktyg. Förlåsningsfunktion av Q-tie: 1. Lägg i änden i låshuvudet och tryck änden bakåt in i huvudet. 2. För att lossa bandet dra det framåt och lyft ur det ur huvudet. 3. När installationen är klar dras bandet åt på normalt sätt och klipps av - antingen manuellt eller med ett verktyg. 41

29 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband Q-serien med öppet låshuvud Q-Ties, Polyamid 6.6 (PA66), naturell och svart För materialinformation, se sida 22. Till hemsidan! Buntband, Q-tie. Q-tie buntband: välj bland en mängd olika typer och material. Q18R Q18I Q18L Q30R Q30L Q30LR Q50R Q50I Q50L Q120I Q120R Q120M max Matrl. Färg innehåll E-nr Art-nr 2,6 105,0 24,0 80 PA66 Naturell (NA) ,6 105,0 24,0 80 PA66 Svart (BK) ,6 155,0 40,0 80 PA66 Naturell (NA) ,6 155,0 40,0 80 PA66 Svart (BK) ,6 195,0 50,0 80 PA66 Naturell (NA) ,6 195,0 50,0 80 PA66 Svart (BK) ,6 160,0 38,0 130 PA66 Naturell (NA) ,6 160,0 38,0 130 PA66 Svart (BK) ,6 200,0 50,0 130 PA66 Naturell (NA) ,6 200,0 50,0 130 PA66 Svart (BK) ,6 250,0 65,0 130 PA66 Naturell (NA) ,6 250,0 65,0 130 PA66 Svart (BK) ,7 210,0 50,0 220 PA66 Naturell (NA) ,7 210,0 50,0 220 PA66 Svart (BK) ,7 290,0 75,0 220 PA66 Naturell (NA) ,7 290,0 75,0 220 PA66 Svart (BK) ,7 410,0 110,0 220 PA66 Naturell (NA) ,7 410,0 110,0 220 PA66 Svart (BK) ,7 300,0 70,0 530 PA66 Naturell (NA) ,7 300,0 70,0 530 PA66 Svart (BK) ,7 420,0 110,0 530 PA66 Naturell (NA) ,7 420,0 110,0 530 PA66 Svart (BK) ,7 520,0 130,0 530 PA66 Naturell (NA) ,7 520,0 130,0 530 PA66 Svart (BK)

30 Buntband och Fixeringar Buntband invändigt räfflade 1.1 Buntband Q-serien med öppet låshuvud Q-Ties, Polyamid 6.6 UV-stabiliserad (PA66W), svart Appliceringsverktyg, se sida 302. För mer information om Q-serien, se sid 77, 78, 256. Buntband, Q-tie. Q-tie buntband: välj bland en mängd olika typer och material. max Matrl. Färg innehåll E-nr Art-nr Q18R 2,6 105,0 24,0 80 PA66W Svart (BK) Q18I 2,6 155,0 40,0 80 PA66W Svart (BK) Q18L 2,6 195,0 50,0 80 PA66W Svart (BK) Q30R 3,6 160,0 38,0 130 PA66W Svart (BK) Q30L 3,6 200,0 50,0 130 PA66W Svart (BK) Q30LR 3,6 250,0 65,0 130 PA66W Svart (BK) Q50R 4,7 210,0 50,0 220 PA66W Svart (BK) Q50I 4,7 290,0 75,0 220 PA66W Svart (BK) Q50L 4,7 410,0 110,0 220 PA66W Svart (BK) Q120I 7,7 300,0 70,0 530 PA66W Svart (BK) Q120R 7,7 420,0 110,0 530 PA66W Svart (BK) Q120M 7,7 520,0 130,0 530 PA66W Svart (BK)

31 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband Q-serien med öppet låshuvud Q-Ties, Polyamid 6.6 värmestabiliserad (PA66HS), naturell och svart För materialinformation, se sida 22. Buntband, Q-tie. Q-tie buntband: välj bland en mängd olika typer och material. Q18R Q18I Q18L Q30R Q30L Q30LR Q50R Q50I Q50L Q120I Q120R Q120M max Matrl. Färg innehåll Art-nr 2,6 105,0 24,0 80 PA66HS Naturell (NA) ,6 105,0 24,0 80 PA66HS Svart (BK) ,6 155,0 40,0 80 PA66HS Naturell (NA) ,6 155,0 40,0 80 PA66HS Svart (BK) ,6 195,0 50,0 80 PA66HS Naturell (NA) ,6 195,0 50,0 80 PA66HS Svart (BK) ,6 160,0 38,0 130 PA66HS Naturell (NA) ,6 160,0 38,0 130 PA66HS Svart (BK) ,6 200,0 50,0 130 PA66HS Naturell (NA) ,6 200,0 50,0 130 PA66HS Svart (BK) ,6 250,0 65,0 130 PA66HS Naturell (NA) ,6 250,0 65,0 130 PA66HS Svart (BK) ,7 210,0 50,0 220 PA66HS Naturell (NA) ,7 210,0 50,0 220 PA66HS Svart (BK) ,7 290,0 75,0 220 PA66HS Naturell (NA) ,7 290,0 75,0 220 PA66HS Svart (BK) ,7 410,0 110,0 220 PA66HS Naturell (NA) ,7 410,0 110,0 220 PA66HS Svart (BK) ,7 300,0 70,0 530 PA66HS Naturell (NA) ,7 300,0 70,0 530 PA66HS Svart (BK) ,7 420,0 110,0 530 PA66HS Naturell (NA) ,7 420,0 110,0 530 PA66HS Svart (BK) ,7 520,0 130,0 530 PA66HS Naturell (NA) ,7 520,0 130,0 530 PA66HS Svart (BK)

32 Buntband och Fixeringar Buntband invändigt räfflade 1.1 Buntband Q-serien med öppet låshuvud Q-Ties, Polyamid 6.6 (PA66), färgade Appliceringsverktyg, se sida 302. För mer information om Q-serien, se sid 77, 78, 256. Buntband, Q-tie. Q-ties i olika färger är lämpliga för märkning och buntning i ett moment Q18R Q18I Q18L Q30R Q30L max Matrl. Färg innehåll Art-nr 2,6 105,0 24,0 80 PA66 Blå (BU) ,6 105,0 24,0 80 PA66 Brun (BN) ,6 105,0 24,0 80 PA66 Grön (GN) ,6 105,0 24,0 80 PA66 Gul (YE) ,6 105,0 24,0 80 PA66 Röd (RD) ,6 155,0 40,0 80 PA66 Blå (BU) ,6 155,0 40,0 80 PA66 Brun (BN) ,6 155,0 40,0 80 PA66 Grön (GN) ,6 155,0 40,0 80 PA66 Gul (YE) ,6 155,0 40,0 80 PA66 Röd (RD) ,6 195,0 50,0 80 PA66 Blå (BU) ,6 195,0 50,0 80 PA66 Brun (BN) ,6 195,0 50,0 80 PA66 Grön (GN) ,6 195,0 50,0 80 PA66 Gul (YE) ,6 195,0 50,0 80 PA66 Röd (RD) ,6 160,0 38,0 130 PA66 Blå (BU) ,6 160,0 38,0 130 PA66 Brun (BN) ,6 160,0 38,0 130 PA66 Grön (GN) ,6 160,0 38,0 130 PA66 Gul (YE) ,6 160,0 38,0 130 PA66 Röd (RD) ,6 200,0 50,0 130 PA66 Blå (BU) ,6 200,0 50,0 130 PA66 Brun (BN) ,6 200,0 50,0 130 PA66 Grön (GN) ,6 200,0 50,0 130 PA66 Gul (YE) ,6 200,0 50,0 130 PA66 Röd (RD)

33 1.1 Buntband och Fixeringar Buntband invändigt räfflade Buntband Q-serien med öppet låshuvud Q-Ties, Polyamid 6.6 (PA66), färgade För materialinformation, se sida 22. Q30LR Q50R Q50I Q50L Q120I Q120R Q120M max Matrl. Färg innehåll Art-nr 3,6 250,0 65,0 130 PA66 Blå (BU) ,6 250,0 65,0 130 PA66 Brun (BN) ,6 250,0 65,0 130 PA66 Grön (GN) ,6 250,0 65,0 130 PA66 Gul (YE) ,6 250,0 65,0 130 PA66 Röd (RD) ,7 210,0 50,0 220 PA66 Blå (BU) ,7 210,0 50,0 220 PA66 Brun (BN) ,7 210,0 50,0 220 PA66 Grön (GN) ,7 210,0 50,0 220 PA66 Gul (YE) ,7 210,0 50,0 220 PA66 Röd (RD) ,7 290,0 75,0 220 PA66 Blå (BU) ,7 290,0 75,0 220 PA66 Brun (BN) ,7 290,0 75,0 220 PA66 Grön (GN) ,7 290,0 75,0 220 PA66 Gul (YE) ,7 290,0 75,0 220 PA66 Röd (RD) ,7 410,0 110,0 220 PA66 Blå (BU) ,7 410,0 110,0 220 PA66 Brun (BN) ,7 410,0 110,0 220 PA66 Grön (GN) ,7 410,0 110,0 220 PA66 Gul (YE) ,7 410,0 110,0 220 PA66 Röd (RD) ,7 300,0 70,0 530 PA66 Blå (BU) ,7 300,0 70,0 530 PA66 Brun (BN) ,7 300,0 70,0 530 PA66 Grön (GN) ,7 300,0 70,0 530 PA66 Gul (YE) ,7 300,0 70,0 530 PA66 Röd (RD) ,7 420,0 110,0 530 PA66 Blå (BU) ,7 420,0 110,0 530 PA66 Brun (BN) ,7 420,0 110,0 530 PA66 Grön (GN) ,7 420,0 110,0 530 PA66 Gul (YE) ,7 420,0 110,0 530 PA66 Röd (RD) ,7 520,0 130,0 530 PA66 Blå (BU) ,7 520,0 130,0 530 PA66 Brun (BN) ,7 520,0 130,0 530 PA66 Grön (GN) ,7 520,0 130,0 530 PA66 Gul (YE) ,7 520,0 130,0 530 PA66 Röd (RD)

34 Buntband och Fixeringar Buntband invändigt släta 1.2 Buntband OS-serien med slät insida för känsliga kablar OS-serien Buntband i OS-serien är välbeprövat inom många olika områden där tunnväggig eller mjuk isolering finns på kablar, t ex inom fordonsindustrin. OS-band som är gjorda i PA66V0 material är lämpliga i applikationer där säkerhetsföreskrifter om minskad rökutveckling och utveckling av farliga gaser krävs. Buntband med slät insida ger en mjuk yta mot kablaget Buntbandets låshuvud följer konturerna av kabelbunten perfekt Det böjda låshuvudet tar mindre plats Enkelt införande och hög draghållfasthet För högre temperatur eller begränsad brandrisk: Material PA46 eller PA66V0 Lätt att applicera antingen manuellt eller med verktyg Låshuvudets design gör att det tar mindre plats, ger en låg monteringskraft och hög draghållfasthet. Den kurvade designen på OS-seriens låshuvud. OS-serien Appliceringsverktyg, se sida 302. min max Matrl. Färg innehåll E-nr Art-nr T18ROS 2,5 100,0 1,6 20,0 80 PA66HS Naturell (NA) ,5 100,0 1,6 20,0 80 PA66HS Svart (BK) T30ROS 3,4 145,0 1,6 35,0 135 PA66HS Naturell (NA) ,4 145,0 1,6 35,0 135 PA66HS Svart (BK) T30LOS 3,4 200,0 1,6 50,0 135 PA66HS Naturell (NA) ,4 200,0 1,6 50,0 135 PA66HS Svart (BK) T50SOS 4,6 150,0 1,6 35,0 225 PA66HS Svart (BK) T50ROS 4,6 200,0 1,6 50,0 225 PA66HS Naturell (NA) ,6 200,0 1,6 50,0 225 PA66HS Svart (BK) T50MOS 4,6 245,0 1,6 66,0 225 PA66HS Naturell (NA) ,6 245,0 1,6 66,0 225 PA66HS Svart (BK) T50LOS 4,6 384,0 1,6 110,0 225 PA66HS Svart (BK) T120ROS 7,6 385,0 5,0 105,0 535 PA66HS Naturell (NA) ,6 385,0 5,0 105,0 535 PA66HS Svart (BK)

35 1.2 Buntband och Fixeringar Buntband invändigt släta Buntband med lågprofilshuvud Utformade främst för användning inom elindustrin där dessa buntband är särskilt användbara i platser med trånga utrymmen. Tack vare sitt låga låshuvud passar de färgade banden till att fästa skumplast på lekplatsutrustningar. Detta gör att det inte några vassa kanter. Slät insida, mjuk yta mot kablaget Skyddar mot skador på isoleringen Bred kontaktyta mot kabeln, minskar risken för skador PE/RPE-serien är godkända av E.D.F (Franska Elsäkerhetsverket) Lågprofilshuvud för användning i områden med begränsat utrymme Öppnings- och återförslutbara Lågprofilsbuntband, PE-serien. För materialinformation, se sida 22. PE Serien RPE Serien pe-series E.D.F. godkänd max Matrl. Färg innehåll Art-nr PE180 9,0 180,0 42,0 445 PA66HSW Svart (BK) ,0 400,0 116,0 445 PA66 Blå (BU) PE400 9,0 400,0 116,0 445 PA66 Grön (GN) ,0 400,0 116,0 445 PA66 Gul (YE) ,0 400,0 116,0 445 PA66 Röd (RD) PE530 9,0 535,0 146,0 445 PA66HSW Svart (BK) RPE-serien öppningsbara, E.D.F-godkända max Matrl. Färg innehåll Art-nr RPE275 9,0 275,0 69,0 445 PA66HSW Svart (BK) RPE350 9,0 350,0 92,0 445 PA66HSW Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 48

36 Buntband och Fixeringar Buntband invändigt släta 1.2 Buntband med lågprofilshuvud LPH-serien Utformade främst för användning inom elindustrin där dessa buntband är särskilt användbara i platser med trånga utrymmen, exempelvis kabelbuntning i trummor. De passar dessutom ypperligt för användning utomhus då de är framställda av UV-tålig polyamid. Slät insida, mjuk yta mot kablaget Skyddar mot skador på isoleringen Bred kontaktyta mot kabeln, minskar risken för skador Låg profilshuvud för användning i områden med begränsat utrymme Buntband med låg profil, LPH-serien. Appliceringsverktyg, se sida 302. LPH175-Serien LPH275-Serien, LPH350-Serien max Matrl. Färg innehåll Art-nr LPH175 9,0 175,0 40,0 310 PA66 Svart (BK) LPH275 9,0 265,0 62,0 480 PA66 Svart (BK) LPH350 9,0 355,0 92,0 480 PA66 Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 49

37 1.2 Buntband och Fixeringar Buntband invändigt släta Buntband med lågprofilshuvud Robustoserien De många tekniska fördelarna med Robusto gör dom användbara i en mängd olika applikationer som fastsättning av kablar, rör, slangar etc. Robusto är tillverkat av Polyamid 11 vilket ger en utmärkt kemikalieresistens även i tuffa miljöer som t ex oljeplattformar och annan tung industri. Miljövänlig och hög UV-tålighet samt resistent mot klorider gör banden lämpliga speciellt för galvade utomhusinstallationer t ex på solcellsinstallationer. Banden är också lämpliga för applikationer i låga temeperaturer som t ex i Nordiska länder. Tillverkat av Polyamid 11, en bioplast som är gjord på vegetabilisk olja = miljövänligt Slät insida med ett rundat huvud och en eller två låstungor Kan dras åt för hand utan att använda verktyg Hög draghållfasthet Mjukt material för enkelt hanterande och utan att skada kablar Hög UV-tålighet för utomhusapplikationer Stabila tekniska egenskaper och flexibla även i låga temperaturer Hög motståndskraft mot kemikalier inklusive klorider Liten vattenabsorbtion ger stabila egenskaper och hög hållbarhet Förlåsningsfunktion Buntband med lågprofilshuvud, Robustoserien. Till hemsidan! För materialinformation, se sida 22. LPH942 LPH962/LPH992 max Matrl. Färg innehåll E-nr Art-nr LPH942 9,0 180,0 42,0 360 PA11 Svart (BK) LPH962 9,0 260,0 62,0 530 PA11 Svart (BK) LPH992 9,0 355,0 92,0 530 PA11 Svart (BK)

38 Buntband och Fixeringar Buntband utan räfflor 1.3 Buntband på rulle med lösa låshuvuden EL-TY-serien Dessa robusta buntband används speciellt för kablar, rör och slangar med större diameter. Ursprungligen designad för att sätta upp kabel i bärlineapplikationer (när den används med distansstycken) men används numera inom många olika områden från byggnadsindustri, kemisk industri till installation av trafikledningssystem. Tillverkad i mycket stark Acetal (POM) Kontinuerligt band, distanser och låshuvuden (med ståltunga) Mycket säker fixiering och bra motståndskraft mot åldrande och UV-ljus Passar alla buntdiametrar EL-TY kan användas runt vilken buntdiameter som helst. Öppningar för EL-Ty band Låshuvud uppifrån (TELSH) Låshuvud från sidan (TELSH) Distanskloss (TELS-SPK2). Låshuvud framifrån (TELSH) Band Appliceringsverktyg, se sida 302. Matrl. Färg Innehåll Art-nr TELS1 12,7 15, POM Svart (BK) 15m band & 30 huvud TELSH 20,3 15,8 - POM Svart (BK) 25 huvuden TELS-SPK2 30,5 53,3 - PP Svart (BK)

39 1.4 Buntband och Fixeringar Buntband, öppningsbara Buntband, öppningsbart Används inom många olika områden där dessa öppnings- och återanvändbara buntband är utmärkta för temporära installationer där komplettering eller borttagning av kablar kan behövas. Används t ex vid teatrar, utomhusevent, eller vid prototypkablage. Öppningsbart och återanvändbart buntband i svart eller naturell färg Förlängd låstunga för snabb och enkel öppning av bandet Invändigt räfflade för bra fäste mot kabeln Finns i i olika längder Öppningsbara och återanvändbara buntband RELK-serien. RELK-, RLT-Serie För materialinformation, se sida 22. RELK-serien upp till 200N draghållfasthet max Matrl. Färg innehåll RELK2R 4,6 200,0 50,0 200 PA66 Naturell (NA) RELK2M RELK2I RELK2L Art-nr 4,6 250,0 65,0 200 PA66 Naturell (NA) ,6 250,0 65,0 200 PA66 Svart (BK) ,6 300,0 81,0 200 PA66 Naturell (NA) ,6 300,0 81,0 200 PA66 Svart (BK) ,6 350,0 95,0 200 PA66 Naturell (NA) ,6 350,0 95,0 200 PA66 Svart (BK) MOQ kan skilja sig från förpackningsinnehållet. Andra förpackningsstorlekar kan också finnas För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. RLT-serien med upp till 670N draghållfasthet RLT120 RLT150 max Matrl. Färg innehåll E-nr Art-nr 7,6 340,0 90,0 535 PA66 Naturell (NA) ,6 340,0 90,0 535 PA66 Svart (BK) ,9 770,0 225,0 670 PA66 Naturell (NA) ,9 770,0 225,0 670 PA66 Svart (BK) ,9 770,0 225,0 670 PA66HS Naturell (NA) ,9 770,0 225,0 670 PA66W Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 52

40 Buntband och Fixeringar Buntband, öppningsbara 1.4 Buntband, öppningsbart RT250-Serien Används inom många olika områden där dessa öppnings- och återanvändbara buntband är utmärkta för temporära installationer där komplettering eller borttagning av kablar kan behövas. Används t ex vid teatrar, utomhusevent, eller vid prototypkablage. Förlängd låstunga för snabb och enkel öppning av bandet Änden på bandet kan stoppas in i en ögla på låshuvudet Låstungan skyddad från oavsiktlig öppning Utmärkt för stora eller tunga kabelbuntar där banden kan öppnas och återanvändas. RT250-serien RT250M RT250XL max Matrl. Färg innehåll E-nr Art-nr 12,5 565,3 150, PA66 Naturell (NA) ,5 565,3 150, PA66 Svart (BK) ,5 565,3 150, PA66W Svart (BK) , ,0 305, PA66W Svart (BK) , ,0 305, PA66 Naturell (NA) , ,0 305, PA66 Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 53

41 1.4 Buntband och Fixeringar Buntband, öppningsbara Buntband, öppningsbart REL-serien Används inom många olika områden där öppnings- och återanvändbara buntband kan behövas vid komplettering eller borttagning av kablar. Öppningsbart och återanvändbart buntband i svart och naturell färg (även UV-stabiliserat) Extremt lättöppnad Öppnas enkelt med en hand Invändigt räfflad Öppningsbara och åtranvändbara buntband REL-serien. För materialinformation, se sida 22. REL-serien max Matrl. Färg innehåll Art-nr REL180 6,5 180,0 46,0 150 PA66 Svart (BK) REL100 6,7 100,0 21,0 180 PA66 Naturell (NA) ,7 100,0 21,0 180 PA66 Svart (BK) REL250 7,5 250,0 68,0 200 PA66W Svart (BK) REL140 7,6 150,0 35,0 200 PA66 Naturell (NA) ,6 150,0 35,0 200 PA66 Svart (BK) REL250 7,6 250,0 68,0 200 PA66 Naturell (NA) ,6 250,0 68,0 200 PA66 Svart (BK) MOQ kan skilja sig från förpackningsinnehållet. Andra förpackningsstorlekar kan också finnas max Matrl. Färg innehåll E-nr Art-nr REL250S 12,2 230,0 50, PA66HIR(S) Svart (BK) REL250X 12,2 385,0 100, PA66HIR(S) Svart (BK) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 54

42 Buntband och Fixeringar Buntband, öppningsbara 1.4 Buntband för märkning, öppningsbart LR55 serien Dessa öppnings- och återanvändbara buntband är utmärkta för temporära installationer där komplettering eller borttagning av kablar är nödvändigt t ex vid logistisk identifiering, förpackningsindustri eller kablagetillverkning. Öppningsbart och återanvändbart buntband Förlängd låstunga för snabb och enkel öppning av bandet Olika färger för identifieringsapplikationer Invändigt släta minimerar risken för skador på kabelisoleringen LR55-serien är återanvändbara och idealiska för färgkodning. För materialinformation, se sida 22. LR55-serien LR55R max Matrl. Färg innehåll Art-nr 4,7 195,0 50,0 245 PA66 Blå (BU) ,7 195,0 50,0 245 PA66 Grön (GN) ,7 195,0 50,0 245 PA66 Gul (YE) ,7 195,0 50,0 245 PA66 Naturell (NA) ,7 195,0 50,0 245 PA66 Röd (RD) ,7 195,0 50,0 245 PA66HS Svart (BK)

43 1.4 Buntband och Fixeringar Buntband, öppningsbara Buntband i mjuk Polyuretan Det mjuka, flexibla materialet gör dessa buntband speciellt användbara till känsliga kablar såsom fiberoptik. Elastiskt och flexibelt buntband med runda mjuka kanter Flexibelt ända ned till -20 C Öppnings- och återanvändbart, perfekt för tillfälliga applikationer som t ex konserter etc. Lämplig i miljöer med rörliga, vibrerande applikationer som t ex maskiner, robotar etc. SOFTFIX-bandens elasticitet gör dem lämpliga för många användningsområden. Med 2 loopar för parallella buntningar. Till hemsidan! SOFTFIX Serien SRT serien för storförbrukare SOFTFIX-band finns i små kvantiteter. max Matrl. Färg innehåll Art-nr SRT1807 7,0 180,0 45,0 57 TPU Svart (BK) SRT2607 7,0 260,0 79,0 57 TPU Svart (BK) SRT ,0 260,0 55,0 123 TPU Svart (BK) SRT ,0 340,0 90,0 123 TPU Svart (BK) SRT ,0 580,0 150,0 360 TPU Svart (BK) SRT ,0 880,0 240,0 360 TPU Svart (BK) SOFTFIX-serien max Matrl. Färg innehåll E-nr Art-nr SOFTFIX XS 7,0 180,0 45,0 57 TPU Svart (BK) SOFTFIX S 7,0 260,0 79,0 57 TPU Svart (BK) SOFTFIX M 11,0 260,0 55,0 123 TPU Svart (BK) SOFTFIX L 11,0 340,0 90,0 123 TPU Svart (BK) SOFTFIX XL 28,0 580,0 150,0 360 TPU Svart (BK)

44 Buntband och Fixeringar Buntband, öppningsbara 1.4 Buntband, öppningsbart REZ serien Utmärkt för tillfällig buntning av kablar, prototyparbeten eller vid applikationer där kablar kan behöva kompletteras eller tas bort. Perfekt som påsförslutare för användning inom förpackningsindustrin där man måste kunna komma åt innehållet i påsen men där påsen måste kunna återförslutas igen Öppningsbart och återanvändbart buntband Patenterat låshuvud för snabb och enkel användning Snabböppningsmekanism för enhands manövrering, även i spänt tillstånd Kan öppnas även med handskar REZ-buntbandet har en enkel enhandsmekanism för öppnandet. REZ serien max Matrl. Färg innehåll Art-nr REZ200 4,7 200,0 50,0 135 PA66 Svart (BK) REZ300 4,7 305,0 80,0 135 PA66 Svart (BK)

45 1.4 Buntband och Fixeringar Buntband, öppningsbara Buntband med snabböppning SpeedyTie SpeedyTie är utformad speciellt för användning inom bygg- och elindustri, ventilation och VVS. Den kan även användas inom trädgårdsarbete eller för byggnadsställningar. Används inom byggnadsarbeten för tillfällig fastsättning. Den kan även användas vid utställningar och av transporföretag eller för hobbyanvändning. Öppningsbar, patenterad Speedy-Click snabblåsning Klarar laster upp till 888N (ca 90kg) 750mm långt Enkelt att hantera även med handskar Finns i gult och i svart Patenterad snabblåsning för snabb och enkel applicering. SpeedyTie - Snabb och enkel. Bandänden kan lätt stoppas undan. För materialinformation, se sida 22. Speedy Tie är speciellt lämpad för tillfälliga men säkra buntningar och fixeringar. SpeedyTie RTT750HR max Matrl. Färg innehåll E-nr Art-nr 13,0 752,0 210,0 888 PA66 Gul (YE), Röd (RD) ,0 752,0 210,0 888 PA66 Gul (YE), Röd (RD) ,0 752,0 210,0 888 PA66HIR(S) Svart (BK)

46 Buntband och Fixeringar Buntband, öppningsbara 1.4 Kardborreband TEXTIE-Serien Då kablar är gjorda med tunnare och mjukare isolering, och eftersom fiberoptiska kablar blir mer vanligt så har det skapats ett behov av en mjuk metod för buntning. Då är TEXTIE utmärkt att använda för telefonkablar, optisk fiber och nätverkskablar. Perfekt för användning vid tillfälliga installationer som vid scenbyggen på teatern eller för prototypkablage. Kan även användas för en mängd applikationer både privat och på kontoret. Snabb och enkel att använda utan verktyg Inget spill Motståndskraftig mot åldrande, igen korrosion Återanvändbar upp till 400 gånger Olika färger för enkel identifiering av olika kablar Tack vare den praktiska designen fästs TEXTIE på kabeln och kan inte komma bort. Till hemsidan! TEXTIE-Serien finns i olika färger och längder. max Mtrl öglor Mtrl krokar Färg innehåll E-nr Art-nr TEXTIE S 12,5 150,0 45,0 Polyamid (PA) Polypropylen (PP) Svart (BK) ,5 200,0 60,0 Polyamid (PA) Polypropylen (PP) Blå (BU) ,5 200,0 60,0 Polyamid (PA) Polypropylen (PP) Grön (GN) TEXTIE M 12,5 200,0 60,0 Polyamid (PA) Polypropylen (PP) Gul (YE) ,5 200,0 60,0 Polyamid (PA) Polypropylen (PP) Röd (RD) ,5 200,0 60,0 Polyamid (PA) Polypropylen (PP) Svart (BK) ,5 200,0 60,0 Polyamid (PA) Polypropylen (PP) Vit (WH) TEXTIE L 12,5 330,0 100,0 Polyamid (PA) Polypropylen (PP) Svart (BK) TEXTIE 5M 12, ,0 - Polyamid (PA) Polypropylen (PP) Svart (BK) TEXTIE 25M 13, ,0 - Polyamid (PA) Polypropylen (PP) Svart (BK)

47 1.5 Buntband och Fixeringar Buntband, rostfritt stål Rostfria Buntband med kullås, SS304 MBT-serien Stålband är användbara i alla applikationer som kräver hög draghållfasthet, pålitlighet, och brandtålighet. MBT-serien i rostfritt stål kan används inom kemisk industri, fartyg, oljeplattformar, telekom applikationer mm. Buntband typ MBT tillverkade i rostfritt stål 304-kvalitet Patenterat ej öppningsbar låsfunktion Korrosionssäkert Väderbeständigt Utmärkt kemisk motståndskraft Omagnetiskt Tål höga temperaturer Icke brännbart MBT_SS, MBT_HS. MBT_XHS. MBT_SS, MBT_HS MBT_XH. För materialinformation, se sida 22. max Matrl. innehåll Art-nr MBT5SS 4,6 127,0 25,0 900 SS MBT8SS 4,6 201,0 50,0 900 SS MBT14SS 4,6 362,0 102,0 900 SS MBT20SS 4,6 521,0 152,0 900 SS MBT27SS 4,6 685,0 203,0 900 SS MBT33SS 4,6 838,0 254,0 900 SS MBT8HS 7,9 201,0 50, SS MBT14HS 7,9 362,0 102, SS MBT20HS 7,9 521,0 152, SS MBT27HS 7,9 685,0 203, SS MBT33HS 7,9 838,0 254, SS MBT14XHS 12,3 362,0 102, SS MBT20XHS 12,3 521,0 152, SS MBT27XHS 12,3 681,0 203, SS MBT33XHS 12,3 838,0 254, SS För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 60

48 Buntband och Fixeringar 1.5 Buntband, rostfritt stål Sortimentslåda Stålband MBT sortimentet av rostfria buntband kan användas i de mest tuffa miljöer där extra säkerhet, styrka eller brandtålighet krävs. Används inom all industri, från tåg till offshore där applikationer med höga temperaturer förekommer. Praktisk sortimentslåda för serviceändamål. MBT-kit innehåller: Väska 5 olika storlekar på rostfria buntband typ MBT (304-stål) Appliceringsverktyg THT MBT-Kit, en sortimentslåda med olika storlekar av MBT-band Appliceringsverktyg, se sida 302. För materialinformation, se sida 22. Innehåll set max Art-nr MBT-KIT-304-BASIC E-nr Sida Innehåll set THT Tool 1 MBT8SS ,0 4,6 50,0 900, MBT8HS ,0 7,9 50, , MBT5SS ,0 4,6 25,0 900, MBT14SS ,0 4,6 102,0 900, MBT14HS ,0 7,9 102, ,

49 1.5 Buntband och Fixeringar Buntband, rostfritt stål Rostfria Buntband med kullås, SS316 MBT-Serien Rostfria stålband i M-serien kan användas i de flesta tuffa miljöer där extra säkerhet, styrka och brandsäkerhet eftersträvas. Används i alla typer av miljöer från kollektivtrafik, fartyg, oljeplattformar, gruvor, kemiska industrier till teatrar och utställningshallar. Vid en eventuell brand hålls kablarna på plats och ramlar inte ner och blockerar utrymningsvägar. Buntband typ MBT tillverkade i rostfritt stål 316-kvalitet Patenterat ej öppningsbar låsfunktion Korrosionssäkert Väderbeständigt Utmärkt kemisk motståndskraft Omagnetiskt Tål höga temperaturer Icke brännbart MBT_S, MBT_H. MBT_SS, MBT_HS MBT_XH. MBTUH. MBT_XH. MBT_UH max Matrl. innehåll E-nr Art-nr MBT5S 4,6 127,0 25,0 900 SS MBT8S 4,6 201,0 50,0 900 SS MBT14S 4,6 362,0 102,0 900 SS MBT20S 4,6 521,0 152,0 900 SS MBT27S 4,6 685,0 203,0 900 SS MBT33S 4,6 838,0 254,0 900 SS MBT8H 7,9 201,0 50, SS MBT14H 7,9 362,0 102, SS MBT20H 7,9 521,0 152, SS MBT27H 7,9 685,0 203, SS MBT33H 7,9 838,0 254, SS MBT14XH 12,3 362,0 102, SS MBT20XH 12,3 521,0 152, SS MBT27XH 12,3 681,0 203, SS MBT33XH 12,3 838,0 254, SS MBT14UH 16,0 362,0 102, SS MBT20UH 16,0 521,0 152, SS MBT27UH 16,0 681,0 203, SS MBT33UH 16,0 838,0 254, SS MBT43UH 16, ,0 330, SS MBT49UH 16, ,0 380, SS För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 62

50 Buntband och Fixeringar Buntband, rostfritt stål 1.5 Rostfria Buntband med kullås, plastöverdragna MBT-FC-serien Plastbelagda MBT-band, gjorda av rostfritt stål typ 316 med polyesterbeläggning Patenterat icke öppningsbart låshuvud Plastbelagt buntband med mjuka kanter Hantering och installation är mer komfortabel Kontaktkorrosion mellan olka material undviks MBT_SFC, MBT_HFC. MBT_XHFC. MBT_XH. MBT_SS, MBT_HS MBT_UH Appliceringsverktyg, se sida 302. max Matrl. innehåll E-nr Art-nr MBT5SFC 4,6 127,0 25,0 540 SS316, SP MBT8SFC 4,6 201,0 50,0 540 SS316, SP MBT14SFC 4,6 362,0 102,0 540 SS316, SP MBT20SFC 4,6 521,0 152,0 540 SS316, SP MBT27SFC 4,6 681,0 203,0 540 SS316, SP MBT33SFC 4,6 838,0 254,0 540 SS316, SP MBT8HFC 7,9 201,0 50, SS316, SP MBT14HFC 7,9 362,0 102, SS316, SP MBT20HFC 7,9 521,0 152, SS316, SP MBT27HFC 7,9 681,0 203, SS316, SP MBT33HFC 7,9 838,0 254, SS316, SP MBT14XHFC 12,3 362,0 102, SS316, SP MBT17XHFC 12,3 434,0 125, SS316, SP MBT20XHFC 12,3 521,0 152, SS316, SP MBT23XHFC 12,3 575,0 168, SS316, SP MBT27XHFC 12,3 681,0 203, SS316, SP MBT30XHFC 12,3 754,0 225, SS316, SP MBT33XHFC 12,3 838,0 254, SS316, SP MBT43XHFC 12, ,0 330, SS316, SP MBT49XHFC 12, ,0 380, SS316, SP MBT14UHFC 16,0 362,0 102, SS316, SP MBT17UHFC 16,0 434,0 125, SS316, SP MBT20UHFC 16,0 521,0 152, SS316, SP MBT23UHFC 16,0 575,0 168, SS316, SP MBT27UHFC 16,0 681,0 203, SS316, SP För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 63

51 1.5 Buntband och Fixeringar Buntband, rostfritt stål Rostfria Buntband med kullås, plastöverdragna MBT-FC-serien max Matrl. innehåll E-nr Art-nr MBT30UHFC 16,0 754,0 225, SS316, SP MBT33UHFC 16,0 838,0 254, SS316, SP MBT43UHFC 16, ,0 330, SS316, SP MBT49UHFC 16, ,0 380, SS316, SP OBS! Alla produkter som är listade har inte dessa godkännanden! För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. Rostfria Buntband, tvåvarvs MBTXHD- / MBTUHD-serien Dubbelvarvsbandet i MBT-serien används i applikationer där det krävs extra hög draghållfasthet. Rostfria MBT-band med dubbelvarvsfunktion Lindas rund applikationen och sticks in i låshuvudet två gånger Mycket hög draghållfasthet för tunga applikationer Låshuvudet har två kulor för låsning av bandet MBT_UHD. MBT_XH. MBT_UH MBT_UHD Dubbel band. max Matrl. innehåll Art-nr MBT27XHD 12,3 681,0 100, SS MBT33XHD 12,3 838,0 120, SS MBT43XHD 12, ,0 160, SS MBT49XHD 12, ,0 180, SS MBT60XHD 12, ,0 230, SS MBT27UHD 16,0 681,0 100, SS MBT33UHD 16,0 838,0 120, SS MBT43UHD 16, ,0 160, SS MBT49UHD 16, ,0 180, SS MBT60UHD 16, ,0 230, SS

52 Buntband och Fixeringar Buntband, rostfritt stål 1.5 Rostfria Buntband med kullåsning och plastöverdrag, tvåvarvs MBTXHDFC- / MBTUHDFC-Serien Rostfria stålband i M-serien kan användas i de flesta tuffa miljöer där extra säkerhet, styrka och brandsäkerhet eftersträvas. Används i alla typer av miljöer från kollektivtrafik, fartyg, oljeplattformar, gruvor, kemiska industrier till teatrar och utställningshallar. Vid en eventuell brand hålls kablarna på plats och ramlar inte ner och blockerar utrymningsvägar. Rostfria MBT-band i 316-stål med dubbelvarvsfunktion och polyesterbeläggning Lindas rund applikationen och sticks in i låshuvudet två gånger Myket hög draghållfasthet för tunga applikationer Låshuvudet har två kulor för låsning av bandet Hög kemikaliebeständighet Korrosionsbeständigt Omagnetiskt Tål höga temperaturer Icke brännbart MBT_UHDFC. För materialinformation, se sida 22. MBT_XH. Appliceringsverktyg, se sida 302. MBT_UH max Matrl. innehåll Art-nr MBT27XHDFC 12,3 681,0 100, SS316, SP MBT33XHDFC 12,3 838,0 120, SS316, SP MBT43XHDFC 12, ,0 160, SS316, SP MBT49XHDFC 12, ,0 180, SS316, SP MBT60XHDFC 12, ,0 230, SS316, SP MBT27UHDFC 16,0 681,0 100, SS316, SP MBT33UHDFC 16,0 838,0 120, SS316, SP MBT43UHDFC 16, ,0 160, SS316, SP MBT49UHDFC 16, ,0 180, SS316, SP MBT60UHDFC 16, ,0 230, SS316, SP

53 1.5 Buntband och Fixeringar Buntband, rostfritt stål Rostfria Buntband med viklåsning, plastöverdragna Rostfria buntband i MLT serien kan användas i mycket krävande miljöer med extra krav på metallfästets säkerhet, styrka och flamskydd. Används inom alla industriområden från kollektivtrafik, skeppsbyggen, oljeriggar, gruvdrift och kemisk industri till teatrar och utställningshallar. Vid brand, sitter kablarna säkert på plats utan att lossna och riskerar inte falla ner och blockera nödutgångar. Öppningsbart buntband i rostfritt stål, MLT-serien Kraftig typ i rostfritt stål 316-kvalitet Kan återanvändas Finns även med polyesteröverdrag som förhindrar kontaktkorrosion mellan olika material MLT-serien. Öppningsbara rostfria stålband med eller utan beläggning. MLT MLT-C För materialinformation, se sida 22. max Matrl. innehåll Art-nr MLT8SS5 5,0 230,0 60,0 420 SS MLT12SS5 5,0 330,0 90,0 420 SS MLT16SS5 5,0 430,0 120,0 420 SS MLT24SS5 5,0 630,0 180,0 420 SS MLT8SS10 10,0 230,0 60,0 850 SS MLT12SS10 10,0 330,0 90,0 850 SS MLT16SS10 10,0 430,0 120,0 850 SS MLT24SS10 10,0 630,0 180,0 850 SS MLT-C Serien Plastbelagda max Matrl. innehåll E-nr Art-nr MLT8SSC5 5,3 230,0 60,0 420 SS316, SP MLT12SSC5 5,3 330,0 90,0 420 SS316, SP MLT16SSC5 5,3 430,0 120,0 420 SS316, SP MLT24SSC5 5,3 630,0 180,0 420 SS316, SP MLT8SSC10 10,3 230,0 60,0 850 SS316, SP MLT12SSC10 10,3 330,0 90,0 850 SS316, SP MLT16SSC10 10,3 430,0 120,0 850 SS316, SP MLT24SSC10 10,3 630,0 180,0 850 SS316, SP För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 66

54 Buntband och Fixeringar Buntband, rostfritt stål 1.5 Rostfria Buntband med steglås Rostfria buntband i MAT serien kan användas i mycket krävande miljöer med extra krav på metallfästets säkerhet, styrka och flamskydd. Används inom alla industriområden från kollektivtrafik, skeppsbyggen, oljeriggar, gruvdrift och kemisk industri till teatrar och utställningshallar. Vid brand, sitter kablarna säkert på plats utan att lossna och förhindras härigenom falla ner och blockera nödutgångar. Buntband i rostfritt stål av stegtyp, MAT-serien Liknar konventionella buntband i plast Gjorda av rostfritt syrafast stål typ 316 Finns även med polyestercoatning som förhindrar kontaktkorrosion mellan olika material. Rostfria stålband av stegtyp med eller utan beläggning. MAT MAT-Serien Appliceringsverktyg, se sida 302. max Matrl. innehåll Art-nr MAT8SS7 7,0 230,0 60,0 445 SS MAT12SS7 7,0 330,0 90,0 445 SS MAT16SS7 7,0 430,0 120,0 445 SS MAT24SS7 7,0 630,0 180,0 445 SS MAT-C serien plastöverdragna max Matrl. innehåll Art-nr MAT8SSC7 7,0 230,0 60,0 445 SS316, SP MAT12SSC7 7,0 330,0 90,0 445 SS316, SP MAT16SSC7 7,0 430,0 120,0 445 SS316, SP MAT24SSC7 7,0 630,0 180,0 445 SS316, SP För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 67

55 1.5 Buntband och Fixeringar Buntband, rostfritt stål Gummihölje för rostfria stålband LFPC Vid användning i kombination med rostfria stålband ur MBT och AMT serierna ger detta gummihölje ytterligare skydd mot nötning, vibrationer och stötar. Gummit gör också att det är möjligt att bunta samman två hårda material med ett buntband med låskula utan att bandet släpper taget. LFPC skydd är tillverkat i Polyolefin Passar till MBT- och AMT-banden Den mjuka ytan skyddar kabeln mot nötning samt glidning vid vibrationer Kan klippas från rulle (50m) till valfri längd Halogenfri Brandhämmande Gummihölje LFPC, polyolefin, svart. Flamskyddsegenskaperna för materialet hänvisar till test utförda på definierade testprover. Detta är ett test som sker under laboratorieförhållanden och är inte direkt överförbar på produkten gjord av detta material. För materialinformation, se sida 22. LFPC För band Matrl. innehåll Art-nr LFPC70 7,0 MBTS PO 25 m LFPC83 8,3 MBTH PO 25 m LFPC103 10,3 MBTH PO 25 m LFPC129 12,9 MBTXH PO 50 m LFPC132 13,2 MBTXH PO 25 m LFPC150 15,0 MBTXH PO 25 m LFPC163 16,3 AMT, MBTUH PO 50 m För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 68

56 Buntband och Fixeringar Buntband med fästelement parts fixeringsband för svetsbultar För 5mm svetsbult eller 5mm gängad skruv Mjuktrycks version för enkel montering utan verktyg T50RS5, RT50RS Med RT50RS5 och SB14/172 kan rör eller kablar monteras på en svetsbult. Höjd (H2) max Matrl. Färg Art-nr T50RS5 4,6 190,0 14,5 40,0 225 PA66 Svart (BK) parts fixeringsband med skruvfäste T-serien har ett inbyggt monteringshål och när kablarna är buntade kan de enkelt fästas med en skruv eller bult i godset. Buntbandet monteras först på panelen sedan läggs kablarna dit. 1-parts buntband Snabb och enkel installation Buntbanden med skruvfäste kan enkelt skruvas fast på en panel. T18MR T30MR9 T50MS T50MR max Hål Ø (FH) Matrl. Färg E-nr Art-nr 2,5 110,0 20,0 80 3,1 PA66 Naturell (NA) ,5 110,0 20,0 80 3,1 PA66 Svart (BK) ,5 160,0 32, ,3 PA66HS Svart (BK) ,5 160,0 32, ,3 PA66 Naturell (NA) ,6 165,0 32, ,3 PA66 Naturell (NA) ,6 165,0 32, ,3 PA66 Svart (BK) ,7 215,0 45, ,4 PA66 Naturell (NA) ,7 215,0 45, ,4 PA66 Svart (BK) ,7 215,0 45, ,4 PA66W Svart (BK) T50ML 4,7 390,0 100, ,5 PA66HS Naturell (NA) T120MR 7,6 395,0 102, ,5 PA66 Naturell (NA) ,6 395,0 102, ,5 PA66HS Svart (BK) ,6 395,0 102, ,5 PA66HIRHSUV Svart (BK)

57 1.6 Buntband och Fixeringar Buntband med fästelement Buntband för bärlinemontage TAS-serien Utformad som ett buntband för bärlinemontage är den enkel att använda. iska användningsområden är för att hänga upp kablar mellan byggnader, montera antennkablar eller installera tågsignalsystem. Halogenfri Lämplig för installation i offentliga miljöer, väg- eller tågtunnlar Inbyggd distans för snabb installation Enkel att öppna och återanvända TAS-serien används för montage av antennkabel. Appliceringsverktyg, se sida 302. För materialinformation, se sida 22. Tunnlar är en vanlig applikation. TAS-Serien max Matrl. Färg Art-nr TAS100RWS 12,7 210,8 44,5 445 PA66HIRHSUV, PP Svart (BK) TAS100MWS 12,7 271,8 69,9 445 PA66HIRHSUV, PP Svart (BK) TAS100LWS 12,7 421,6 114,3 445 PA66HIRHSUV, PP Svart (BK)

58 Buntband och Fixeringar Buntband med fästelement 1.6 Buntband för kabelrännor CTF-serien CTF buntband med fästen ger en mycket säkrare fixering som också är enklare att installera. Bandet kan använda hål i kabelrännor och paneler för att appliceras. Användbar med de vanligaste typerna av kabelrännor Bandet bryts lätt vid den märkta brytpunkten Ingen dragning av bunbandet under kabelrännan Buntband för applikationer med kabelrännor. Appliceringsverktyg, se sida 302. Kabelrännor i praktiken. CTF med unikt fäste för användning med kabelrännor. CTF120, CTF250 CTF12090 Matrl. Färg Art-nr CTF ,6 320,0 535 PA66 Svart (BK) CTF120 7,6 320,0 535 PA66 Svart (BK) CTF250 13,0 355, PA66 Svart (BK) CTF12090 = 90 Vinkel 71

59 1.6 Buntband och Fixeringar Buntband med fästelement 1-parts fixeringsband med pluggfäste, öppningsbara Borra ett 8mm hål och slå in pluggen. Används för att hålla kablar, rör eller slangar på plats. 1-partsfixering för tegel, betong eller trä Praktisk vid byggnationer Tidsbesparande Buntband med väggfäste i praktiken. WPT230 Hål max Ø (FH) Matrl. Färg Art-nr WPT230 8,0 230,0 59,0 8,0 PA66HIR Svart (BK) parts fixeringsband med självhäftande fäste Buntband med fästen Utmärkt kombination av material och design Olika position av fästet längs med buntbandet för att passa olika typer av monteringsbehov För materialinformation, se sida 22. T18RSA T18RSA max Matrl. Färg Art-nr T18RSA 2,5 100,0 16,0 80 PA66 Naturell (NA)

60 Buntband och Fixeringar Buntbandsfästen 1.7 Information och installationsanvisning för självhäftande buntbandsfästen HellermannTyton använder två olika typer av häftämne för de självhäftande buntbandsfästena, akrylat och syntetgummi. Dessa skiljer sig åt i temperaturområde och vidhäftningsförmåga mot underlaget. Syntetgummi har ett utmärkt omedelbart grepp som tillåter nästan direkt användning. Akrylatlim har ett lägre omdelbart grepp som man måste vänta ett antal timmar efter applicering innan användning men samtidigt en högre vidhäftningsförmåga än syntetgummi. Detta medger permanent fastsättning i månader eller år. Vid användning av dessa självhäftande fästen måste underlaget vara torrt och fritt från smuts, olja, oxider och andra föroreningar. Vi rekommenderar att tvätta ytan med sprit före applicering för bästa fäste. Efter tvätt skall ytan torka ordentligt. Ta bort skyddspapperet och undvik beröring av limmet. Fäst mot underlaget och pressa lätt i ett par sekunder. Lim Syntetiskt gummi på skummad Polyetylen Akryl med bas av polyuretanskum Akryl med bas av akrylskum Temperaturområde lim -20 C till +50 C -40 C till +60 C till +105 C -40 C till +90 C Gör så här 1. Ytan måste vara torr, ren, fri från olja, oxider etc. Tvätta ytan med sprit och en ren trasa. Se till att ytan inte är angripen av spriten eller att det finns rester från t ex trasan kvar. 2. Se till att ytan får torka ordentligt efter rengöring. 3. Ta bort skyddspapperet utan att klistret berörs. 4. Pressa fast fästet med tummen under några sekunder. 5. Beroende på typ av lim, vänta ett antal minuter (syntetgummi) eller timmar (akrylatlim) så att limmet kan fästa ordentligt mot underlaget. Kontakta oss för ett tekniskt datablad på limmet. 73

61 1.7 Buntband och Fixeringar Buntbandsfästen Självhäftande fäste för buntband med speciallim Solid Tack Serien SolidTack fästen ger en innovativ fästlösning speciellt för svåra ytor som t ex PP, PE eller om håltagning ej är möjligt. Passar applikationer på metall, plast eller lackade ytor inom och utomhus. T ex apparatskåp, fordon, tåg, flyg eller jordbruksmaskiner. MB är försett med ett häftämne av akrylattyp Mycket god fästförmåga vilken ökar med tiden Hög hållfasthet kombinerad med god väderbeständighet Egenskaper gör det möjligt att använda tejpen på plaster med låg ytenergi som PP eller PE eller målade / lackerade ytor skyddsfolien avlägsnas enkelt SolidTack fungerar på lackade och pulverlackade ytor. För materialinformation, se sida 22.. Till hemsidan! Buntbandsfästen MB3, MB4, MB5 Flatkabelfästen FKH-serien MB3APT MB4APT Höjd (H) Hål Ø (FH) Bandbr max. (G) 19,0 19,0 3,8 3,1 4,1 - PA66 19,0 19,0 3,8 3,1 4,1 - PA66 28,0 28,0 4,7 4,0 5,4 - PA66 28,0 28,0 4,7 4,0 5,4 - PA66 MB5APT 38,0 38,0 6,4 4,7 10,0 - PA66 FKH50AVHB 25,0 56,5-3,1-50,0 PA66HIR FKH80AVHB 25,0 86,0-3,1-80,0 PA66HIR Max kabelbredd Matrl. Färg Lim Svart (BK) Naturell (NA) Svart (BK) Naturell (NA) Svart (BK) Svart (BK) Svart (BK) mod. Akrylat mod. Akrylat mod. Akrylat mod. Akrylat mod. Akrylat mod. Akrylat mod. Akrylat innehåll E-nr Art-nr

62 Buntband och Fixeringar Buntbandsfästen 1.7 Självhäftande fäste för buntband Behövs en snabb, enkel och säker fixering - då är dessa självhäftande clips perfekta. Passar särskilt bra för användning i styrskåp, telekomutrustning eller hushållsapparater där användning av hål, skruvar eller muttrar och bultar är opraktiskt eller icke önskvärt. Skruvbara eller självhäftande varianter Enkel att installera med en skruv God säkerhet, speciellt på ställen med höga vibrationer Max yta med lim för att uppnå bästa avdragskraft 4-vägs ingång för buntband för en snabbare installation För mer information om de olika typerna av lim, se sida 73. Buntbandsfäste MB. Buntbandsfäste MB2A Buntbandsfästen MB3-5(A) Buntbandsfäste MB4CA Buntbandsfäste MB3A mb-serien med lim Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg Lim innehåll E-nr Art-nr MB2A 13,0 13,0 4,1-2,7 PA66 Vit (WH) Syntetgummi MB3A 19,0 19,0 3,8 3,1 4,1 PA66 Naturell (NA) Syntetgummi ,0 19,0 3,8 3,1 4,1 PA66 Svart (BK) Syntetgummi MB4A 28,0 28,0 4,7 4,0 5,4 PA66 Naturell (NA) Syntetgummi ,0 28,0 4,7 4,0 5,4 PA66 Svart (BK) Syntetgummi MB4CAS 29,0 29,0 5,7 4,2 5,4 PA66 Naturell (NA) Syntetgummi MB4CA 29,0 29,0 5,7 4,2 5,4 PA66 Naturell (NA) Syntetgummi MB5A 37,7 37,7 6,9 4,7 10,0 PA66 Vit (WH) Syntetgummi MB5A3 38,0 38,0 6,4 4,7 10,0 PA66 Svart (BK) Akrylat mb-serien utan lim Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll MB3 19,0 19,0 3,8 3,1 4,1 PA66 Naturell (NA) MB4 28,0 28,0 4,7 4,0 5,4 PA66 Naturell (NA) MB5 37,7 37,7 6,2 4,7 10,0 PA66 Vit (WH) Art-nr För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 75

63 1.7 Buntband och Fixeringar Buntbandsfästen Självhäftande, Skruvfäste för buntband Skruvbara eller självhäftande varianter 2-vägs buntbands fäste Passar i applikationer med begränsat utrymme Monteras före kabeldragningen Används med standard buntband För materialinformation, se sida 22.. För mer information om de olika typerna av lim, se sida 73. Buntbandsfäste TY3G1 (S) Buntbandsfäste TY8G1 (S) TY-serien rektangulär design Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll TY3G1 14,0 20,0 3,7 2,2 4,0 PA66 Naturell (NA) TY8G1 25,0 32,0 5,2 3,2 8,0 PA66 Naturell (NA) Art-nr Ty-serien rektangulärt utförande, självhäftande och skruvbart TY3G1S TY8G1S Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg Lim innehåll Art-nr 14,0 20,0 3,7 2,2 4,0 PA66 Naturell (NA) Akrylat ,0 20,0 3,7 2,2 4,0 PA66W Svart (BK) Akrylat ,0 32,0 5,2 3,2 8,0 PA66 Naturell (NA) Akrylat ,0 32,0 5,2 3,2 8,0 PA66W Svart (BK) Akrylat

64 Buntband och Fixeringar Buntbandsfästen 1.7 Självhäftande fästen Q-serien Skruvmonterad och självhäftande Perfekt i kombination med Q-tie buntband 4-vägs instick Häftämne med hög avdragskraft Q-mount låser Q-tie även i vertikal position För mer information om Q-serien, se sida 78, 256. Q-mount QM, fyrvägs instick, självhäftande, skruvbar. Buntbandsfäste Q-mount Buntbandsfäste Q-mount Fästena Q-mount låser Q-tie banden i vertikal position. Till hemsidan! Q-mount QM, skruvbar med lim QM20A QM30A QM40A Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg Lim innehåll E-nr Art-nr 20,0 20,0 3,7 3,1 4,0 PA66 Naturell (NA) Syntetgummi ,0 20,0 3,7 3,1 4,0 PA66 Svart (BK) Syntetgummi ,0 30,0 4,5 4,1 5,1 PA66 Naturell (NA) Syntetgummi ,0 30,0 4,5 4,1 5,1 PA66 Svart (BK) Syntetgummi ,0 40,0 5,5 4,1 8,4 PA66 Naturell (NA) Syntetgummi ,0 40,0 5,5 4,1 8,4 PA66 Svart (BK) Syntetgummi Q-mount QM, skruvbar utan lim QM20 QM30 QM40 Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll E-nr Art-nr 20,0 20,0 3,7 3,1 4,0 PA66 Svart (BK) ,0 20,0 3,7 3,1 4,0 PA66 Naturell (NA) ,0 30,0 4,5 4,1 5,1 PA66 Svart (BK) ,0 30,0 4,5 4,1 5,1 PA66 Naturell (NA) ,0 40,0 5,5 4,1 8,4 PA66 Naturell (NA) ,0 40,0 5,5 4,1 8,4 PA66 Svart (BK)

65 1.7 Buntband och Fixeringar Buntbandsfästen Skruvfäste för Q-ties Skruvfäste Q-mount CTQM 2-vägs skruvfäste För buntband upp till 5mm För skruv med försänkt skalle (max. ø huvud: 8.0mm) Perfekt i kombination med Q-tie Möjlighet till förmontage Håller fast Q-tie i svåra situatuioner även i vertikal ledd För materialinformation, se sida 22.. Q-mount CTQM, tvåvägs instick, skruv. För mer information om Q-serien, se sid 77, 256. Buntbandsfäste CTQM CTQM5 Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll E-nr Art-nr 9,5 21,0 6,7 4,5 5,0 PA66 Naturell (NA) ,5 21,0 6,7 4,5 5,0 PA66 Svart (BK)

66 Buntband och Fixeringar Buntbandsfästen 1.7 Limfäste PMB5 PMB5 limfäste erbjuder en lösning där skruvfixering inte kan användas. Tack vare sin stora diameter kan fästet även monteras på ojämna ytor. Detta fäste används inom järnvägsindustrin. Andra applikationer finns inom skeppsindustrin, elektrisk industri och produktion av kopplingsskåp. PMB5 limfäste passar för fixeringar med lim/klister Med fler hål i ytan fås en god anslutning mellan fästet och limmet Limfästet kan även monteras på ojämna ytor tack vare stor diameter Limfäste tillverkad av värmeresistent PA66 kan också användas kombinerat med smältlim PMB5 fäste för lim. PMB5 Höjd (H) Bandbr max. (G) Matrl. Färg innehåll Art-nr PMB5 36,0 36,0 10,7 4,8 PA66HS Svart (BK)

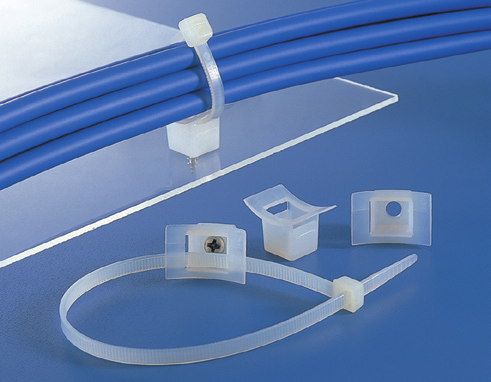

67 1.7 Buntband och Fixeringar Buntbandsfästen Skruvfäste för buntband LKC med överlappande svängd design Utformad för att hålla grövre kabelbuntar. Dessa monteringsplattor används inom många olika industriområden från jordbruk till lastbilsproduktion. De fäster säkert många olika sorters grova kabelbuntar ända upp till 13 mm breda. Böjd design för extra stöd för kablaget Enkel att montera med en skruv Utmärkt säkerhet, speciellt i områden med mycket vibrationer För materialinformation, se sida 22. Buntbandsfäste LKC serien. NY3256 för väggmontering NY3256 LKC LKCSF1 Skiss Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll Art-nr 17,0 25,0 13,5 5,5 8,0 PA66 Svart (BK) ,0 25,0 13,5 5,5 8,0 PA66 Naturell (NA) ,0 40,0 16,8 6,0 13,0 PA66 Naturell (NA) ,0 40,0 16,8 6,0 13,0 PA66 Svart (BK) NY ,0 13,5 7,8 3,0 8,0 PA66 Naturell (NA)

68 Buntband och Fixeringar Buntbandsfästen 1.7 Skruvfäste för buntband KR & CTM skruvfästen Utformad för att hålla grövre kabelbuntar. Dessa skruvfästen används inom många olika industriområden från jordbruk till lastbilsproduktion. De fäster säkert många olika sorters grova kabelbuntar ända upp till 7,6 mm breda. Böjd design för extra stöd för kablaget Enkel att montera med en skruv Utmärkt säkerhet, speciellt i områden med mycket vibrationer Buntbandsfästen KR6G5, KR8G5 och CTM. Buntbandsfäste KR6G5-E/TFE. Buntbandsfästen KR6G5, KR8G5 och CTM KR6G5 KR8G5 CTM3 Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll Art-nr 11,8 17,8 8,8 4,5 6,4 E/TFE Blå (BU) ,0 18,0 9,0 4,5 6,0 PA66 Naturell (NA) ,0 18,0 9,0 4,5 6,0 PA66W Svart (BK) ,3 24,8 12,1 6,5 8,3 E/TFE Blå (BU) ,5 25,0 12,0 6,5 8,0 PA66 Naturell (NA) ,5 25,0 12,0 6,5 8,0 PA66HS Svart (BK) ,5 21,8 9,5 5,0 7,7 PA66 Svart (BK) ,5 21,8 9,5 5,0 7,7 PA66 Vit (WH) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 81

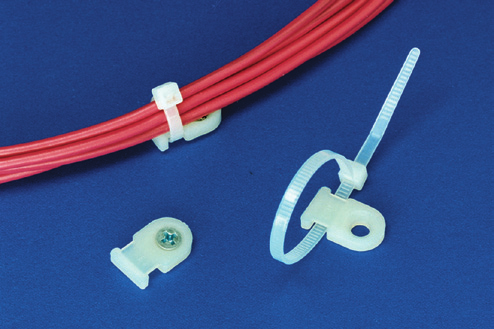

69 1.7 Buntband och Fixeringar Buntbandsfästen Skruvfäste för buntband För applikationer med begränsat utrymme Alla dessa produkter har speciella egenskaper, men alla är utformade för enkel, men ändå robust, installation av många olika sorters applikationer - används speciellt för telekomutrustning, högspänningsbrytare och styrskåp. Passar för applikationer i små utrymmen Monteras för kabelinstallationen och i linje med kabeln CTAM har 4 ingångsmöjligheter för att användas 90 eller i linje med kabeln Buntbandsfästen CTAM. För materialinformation, se sida 22. Buntbandsfäste CTAM1/CTAM2 Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll Art-nr CTAM1 10,2 20,4 5,1 4,3 4,6 PA66 Vit (WH) CTAM2 10,2 20,4 5,1 5,2 4,6 PA66 Vit (WH) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 82

70 Buntband och Fixeringar Buntbandsfästen 1.7 Skruvfäste för buntband mb-, TY-, böjda fästen Dessa produkter är avsedda för en enkel och robust installation i en mängd olika applikationer. Används speciellt inom telekomindustrin och automatikskåp Enkel att installera med en skruv Utmärkt säkerhet, speciellt i vibrerande applikationer Enhåls fäste med tvåvägs ingång för buntbanden Buntbandfästen MB1 för skruvfixering. Buntbandsfäste MB1/MB2 Buntbandsfäste TY3/TY8 Höjd (H) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll Art-nr MB1 8,0 12,5 3,5 2,9 2,6 PA66 Naturell (NA) TY3F1 8,0 19,0 7,2 3,5 5,0 PA66 Naturell (NA) TY8F1 10,0 22,4 7,2 4,5 8,0 PA66 Naturell (NA) MB2 12,5 20,5 3,3 5,0 5,0 PA66 Naturell (NA) ,5 20,5 3,3 5,0 5,0 PA66 Svart (BK)

71 1.7 Buntband och Fixeringar Buntbandsfästen Skruvfäste för buntband LKM / CL / FH med böjd design I trånga områden kan dessa monteringsplattor hjälpa till att få ett avstånd från fixeringshålet och kan monteras på utrustningen innan kabel installeras. Eftersom användningen av denna produkt gör att man kan fixera många olika storlekar av standardkablar, så behövs inget stort urval av speciella buntband vilket också ger en kostnadsbesparing. Skruvfäste för buntband Lämplig för fastsättning av större tyngre kabelbuntar Passar tillbuntband upp till 8mm LKM/CL8 Buntbandsfäste. FH Buntbandsfäste. För materialinformation, se sida 22. LKM/CL8 Buntbandsfäste. FH Buntbandsfäste. LKM/CL8 Buntbandsfäste FH Buntbandsfäste Höjd (H) Höjd (H2) Hål Ø (FH) Bandbr max. (G) Matrl. Färg innehåll E-nr Art-nr FH18 7,1 13,3 4,0-3,7 2,5 PA66 Naturell (NA) FH30 9,5 17,9 4,7-5,5 3,5 PA66 Naturell (NA) FH50 11,3 22,2 6,2-7,1 4,6 PA66 Naturell (NA) LKM 12,0 27,0 16,0 5,0 6,0 7,6 PA66 Svart (BK) ,0 27,0 16,0 5,0 6,0 7,6 PA66 Naturell (NA) CL8 12,5 27,3 16,0 5,0 6,5 8,0 PA66 Naturell (NA) ,5 27,3 16,0 5,0 6,5 8,0 PA66W Svart (BK)

72 Buntband och Fixeringar Buntbandsfästen 1.7 Skruvfästen för stålband Rostfritt syrafast fäste för MBT-band Lämplig för säker montering av kablar, slangar, rör och rör i de mest krävande miljöer. Ger en komplett fixeringslösning när den används tillsammans med den rostfria MBT-S och MBT-H band, de är idealiska för användning inom varvsindustrin, olja och gas (offshore), industrimaskiner och fordon, mat & dryck, kraft, förnybar energi och processindustrin. 2-vägsfixering för MBT-S och MBT-H band Kraftigt och pålitligt fäste för kablar, slangar och rör Enkelt att installera med en skruv Av rostfritt syrafast 316-stål Resistent mot kemikalier, saltdimma, extrema väderförhållanden och korrosion Bandöppning: 10mm Skruvfäste i rostfritt stål SSPC. Till hemsidan! Höjd (H) Hål Ø (FH) Matrl. Färg innehåll Art-nr SSPC4 23,0 10,2 4,5 4,2 SS316 Metall (ML) SSPC5 23,0 10,2 4,5 5,3 SS316 Metall (ML) SSPC6 23,0 10,2 4,5 6,3 SS316 Metall (ML)

73 1.7 Buntband och Fixeringar Buntbandsfästen Skruvlister för buntband MP-serien för M3 skruv MSMP-serien för M5 skruv Många applikationer kräver att varje kabelgrupp fixeras men ändå hålls åtskiljd från andra grupper (ex - styrskåp, maskinsystem och militära system). MP seriens fästen kan tillsammans med buntband klara detta. Tillåter flera kablar löpa parallellt Enkel att fästa med två skruvar Kablar fästs med buntband Skruvlister MP och MSMP. För materialinformation, se sida 22. Monteringsfästen typ MP och MSMP Monteringsfästen typ MP och MSMP Höjd (H) Hål Ø (FH) Bandbr max. (G) Antal buntar Matrl. Färg innehåll Art-nr MP2M3 12,7 76,2 3,2 3,7 5,2 2 PA66 Naturell (NA) MP3M3 12,7 108,0 3,2 3,7 5,2 3 PA66 Naturell (NA) MP4M3 12,7 139,8 3,2 3,7 5,2 4 PA66 Naturell (NA) MP5M3 12,7 171,6 3,2 3,7 5,2 5 PA66 Naturell (NA) MSMP5 15,7 204,0 5,3 5,1 8,2 5 PA66 Naturell (NA) MSMP6 15,7 242,0 5,3 3,5 8,2 6 PA66 Naturell (NA) MSMP4 15,9 167,0 5,2 5,1 8,2 4 PA66 Naturell (NA) För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen. 86

74 Buntband och Fixeringar Fästelement 1.8 Pilspetsfäste för buntband TM1SF för buntband upp till 5,2mm Dessa fästtillbehör fixerar kablar eller rör enkelt och lätt. De kan användas för många olika applikationer inom ett stort urval av olika sorters industriområden. Passar för trånga utrymmen med begränsad plats Pilspetshuvud ger en säker fixering TM1SF buntbandsfäste för förborrade hål. TM1SF buntbandsfäste Höjd (H) Höjd (H2) Hål Ø (FH) Godstjockl Bandbr max. (G) Matrl. Färg Art-nr TM1SF 10,2 15,6 4,6 4,6 6,3 3,4-3,4 5,2 PA66 Vit (WH) Pilspetsfäste för buntband SFC Dessa fästtillbehör fixerar kablar eller rör enkelt och lätt. De kan användas för många olika applikationer inom ett stort urval av olika sorters industriområden. Pilspetshuvud för fäste i förborrade hål SFC och SFC2 för buntband upp till 5,3 mm breda SFC3 kan ta buntband upp till 8,6 mm breda Säker fixering och dragning av kablar och rör med SFC3. SFC SFC2 SFC3 Hål Ø (FH) Godstjockl Bandbr max. (G) Matrl. Färg E-nr Art-nr SFC2 6,0 14,5 6,0 0,8-1,0 5,3 PA66 Naturell (NA) SFC 11,0 18,0 6,0 3,0-3,2 5,3 PA66 Naturell (NA) SFC3 22,0 15,5 6,3 0,8-1,8 8,6 PA66 Naturell (NA) ,0 15,5 6,3 0,8-1,8 8,6 PA66 Svart (BK)

75 1.8 Buntband och Fixeringar Fästelement Fäste för korrugerad slang, med grantoppsfäste CTC-serien CTC klämma används t ex inom fordonsindustrin, kablagetillverkning, elektrisk industri och varhelst där korrugerad skyddsslang snabbt behöver fästas säkert. CTC klämmor för en mängd olika diametrar Grantoppsfästet kan användas för flera olika hålstorlekar Lämplig även för användning i gängade hål Slangen snäpps fast och hålls säkert på plats Rilla på klämman förhindrar att slangen glider Slangen snäpps fast i CTC klämman och hålls säkert på plats. För materialinformation, se sida 22. CTC10FT6LG Höjd (H) Höjd (H2) Nom Ø Tallrik Ø Hål Ø (FH) Godstjockl Matrl. Färg Art-nr CTC7.5FT6LG 8,0 18,6 11,1 7,5 16,0 6,5-7,0 0,8-6,0 PA66HIRHS Svart (BK) CTC7.5FT9 8,0 19,9 12,2 7,5 23,0 8,7-9,0 3,0-5,0 PA66HIRHS Svart (BK) CTC10FT6LG 8,0 21,4 11,1 10,0 16,0 6,5-7,0 0,8-6,0 PA66HIRHS Svart (BK) CTC10FT9 8,0 22,7 12,2 10,0 23,0 8,7-9,0 3,0-5,0 PA66HIRHS Svart (BK) CTC13FT6 8,0 25,2 7,5 13,0 16,0 6,5-7,0 0,8-3,0 PA66HIRHS Svart (BK) CTC13FT6LG 8,0 25,2 11,1 13,0 16,0 6,5-7,0 0,8-6,0 PA66HIRHS Svart (BK) CTC22FT9 8,0 37,7 12,2 22,0 23,0 8,7-9,0 3,0-5,0 PA66HIRHS Svart (BK) CTC4.5FT6LG 10,0 16,1 11,1 4,5 16,0 6,5-7,0 0,8-6,0 PA66HIRHS Svart (BK)

76 Buntband och Fixeringar Fästelement 1.8 Fästelement för svetsbult SB-serien Många industriområden (speciellt fordonsindustrin) använder svetsbultar som standardmetod för att fästa komponenter. Slås lätt fast på svetstappen och ger ett utmärkt fäste för att fästa kablar, slangar eller rör. Genom att använda svetsbultar undviks problem med hål (inträngande fukt, korrosion mm). Enkel och snabb metod för fixering Trycks enkelt fast på niten för hand SBH1 och 3 låter kabeln löpa tvärs över underlaget SBH2 låter kabeln löpa 90 mot underlaget För materialinformation, se sida 22. SBH1, SBH3 SBH1, 3 SBH2 Buntbandsfäste SBH2 (L2) Höjd (H) Höjd (H2) Bult Ø Bandbr max. (G) Matrl. Färg Art-nr SBH1 12,5 26,8 9,0 13,9 15,9 5,0 8,5 PA66 Svart (BK) SBH2 12,5 26,8 9,0 14,0 12,5 5,0 8,5 PA66 Svart (BK) SBH3 12,5 26,8 9,0 18,0 15,9 5,0 8,5 PA66 Svart (BK)

77 1.8 Buntband och Fixeringar Fästelement Betongfäste för buntband LOK-Serien LOK-fästet tillsammans med ett buntband kan användas både inomoch utomhus för en mängd olika applikationer till exempel att säkra kablar som går mellan byggnader LOK01 - LOK05 kan användas till buntband upp till 9mm bredd Passar i en mängd olika material som betong, tegel och trä Monteras i ett 7 eller 8mm hål LOK01B är designat för mjuka murverk och 6mm hål Det förlängda huvudet på LOK05 ger en distans till underlaget LOK01, LOK01B, LOK01S Betongfäste. LOK fästen kan kombineras med PE-/ RPE-/ LPH-buntband, se sid LOK01, LOK01B, LOK01S Betongfäste LOK05 Betongfäste (L2) (L3) Inner Ø (ID) Bandbr max. (G) Hål Ø (FH) Matrl. Färg E-nr Art-nr LOK01B 12,0 30,0 6,5 2,5 7,2 9,0 6,0 PA6HIR Svart (BK) LOK01S 12,0 34,0 6,5 2,5 9,2 9,0 7,0-8,0 PA6HIR Svart (BK) LOK01 12,0 44,0 6,5 2,5 9,2 9,0 7,0-8,0 PA6HIR Svart (BK) LOK05 12,0 49,0 12,5 2,5 9,2 9,0 7,0-8,0 PA6HIR Svart (BK)

78 Buntband och Fixeringar Fästelement 1.8 Paralellfäste för buntband LOK04 LOK04 Paralellfäste LOK04. (L3) Bandbr max. (G) Matrl. Färg Art-nr LOK04 16,0 4,0 9,0 PA66 Svart (BK) LOK02 För materialinformation, se sida 22. LOK02 Skruvfäste Höjd Hål Bandbr max. (H) Ø (FH) (G) Matrl. Färg Art-nr LOK02 14,0 21,0 18,0 5,1 9,0 PA6HIR Svart (BK) Plastmutter KM KM plastmuttrar kan användas inom i stort sett alla typer av applikationer där metallmuttrar har använts - ger fördelarna av snabb applikation, viktbesparande och korrosionsresistent samt ger en stabil och vibrationssäker fixering. iska applikationer kan hittas inom en stor mängd områden från fordonsindustri till vitvaror (hushållsapparater). Mycket snabbare än en tradiotionell 6-kantmutter, trycks enkelt fast på bulten Öppnas enkelt genom at skruva av med en skiftnyckel Finns för både 5mm och 6mm gängade bultar Plastmuttrar KM5, 6 Inner Ø (ID) Höjd (H) Mutter stl (NS) Matrl. Färg Art-nr KM5 17,5 9,5 10,0 PA66HIRHS Svart (BK) KM6 17,5 9,6 10,0 PA66 Svart (BK)

79 1.9 Buntband och Fixeringar Clips, klämmor och pluggar Självhäftande/Skruvclips TY8H1(S) med platt design Idealisk för fastsättning av flatkablar i datautrustning, spelmaskiner eller vitvaror. Designad för att hålla kablar, slangar eller rör utan buntband Skruvas enkelt fast i panelen Sidofingrarna håller ett fast grepp men tillåter enkelt borttagande av kabeln Självhäftande Clips TY8H1(S) - självhäftande eller för skruvfixering. För mer information om de olika typerna av lim, se sida 73. Fixerings clips TY8H1(S) Höjd (H) Hål Ø (FH) max lim Matrl. Färg E-nr Art-nr TY8H1 23,0 26,0 6,5 3,2 3,0 - PA66 Naturell (NA) TY8H1S 23,0 26,0 6,5 3,2 3,0 Akrylat PA66 Naturell (NA)

80 Buntband och Fixeringar Clips, klämmor och pluggar 1.9 Självhäftande clips Dessa clips är lämpliga att använda i applikationer när det är svårt att komma åt, eller för ställen där självhäftande fästen är den enda möjliga metoden (t ex där hål inte är acceptabla). 1-parts självhäftande fixeringsclips för snabb och enkel installation Gjord för att hålla kablar eller slangar utan buntband Olika storlekar för olika buntdiametrar RA-serien med rundad design Clips typ RA - för snabb och enkel installation. För mer information om de olika typerna av lim, se sida 73. RA3-18 Självhäftande clips (W2) Höjd (H) max lim Matrl. Färg E-nr Art-nr RA3 13,0 5,0 13,0 5,0 3,0 Syntetgummi PA66 Naturell (NA) RA6 19,0 5,0 19,0 9,0 6,0 Syntetgummi PA66 Naturell (NA) RA9 19,0 7,5 19,0 12,5 9,0 Syntetgummi PA66 Naturell (NA) RA13 25,0 10,0 25,0 16,5 13,0 Syntetgummi PA66 Naturell (NA) RA18 28,5 10,0 28,5 23,0 18,0 Syntetgummi PA66 Naturell (NA) RB-serien med platt design För materialinformation, se sida 22. RB5-14 Självhäftande clips RB5 RB8 (W2) Höjd (H) max Matrl. Färg lim Art-nr 19,0 9,7 19,0 6,0 5,0 PA66 Naturell (NA) Syntetgummi ,0 9,7 19,0 6,0 5,0 PA66 Svart (BK) Syntetgummi ,0 12,7 25,0 11,5 8,0 PA66 Naturell (NA) Syntetgummi ,0 12,7 25,0 11,5 8,0 PA66 Svart (BK) Syntetgummi

81 1.9 Buntband och Fixeringar Clips, klämmor och pluggar Självhäftande clips SAC med flexibel platt design Dessa clips är lämpliga att använda i applikationer när det är svårt att komma åt, eller för ställen där självhäftande fästen är den enda möjliga metoden (t ex där hål inte är acceptabla). iska applikationer är hushållsmaskiner och släpvagnar. Böjbar metalltunga för olika former av kablage Kostnadseffektivt med enkel applikation på mjuka rena ytor Formbar tunga möjliggör användning av många olika storlekar av clips. För materialinformation, se sida 22. SAC-serien Självhäftande clips max lim Matrl. Färg Art-nr SAC0 15,0 20,0 3,0 Akrylat ST Vit (WH) SAC1 20,0 30,0 4,0 Akrylat ST Vit (WH) SAC2 25,0 35,0 8,0 Akrylat ST Vit (WH) SAC3 31,0 43,0 12,0 Akrylat ST Vit (WH) SAC4 38,0 51,0 16,0 Akrylat ST Vit (WH) Självhäftande clips för flatkabel Självhäftande clips med integrerad klämma för att fästa flatkablar Tillverkad av PVC För mer information om de olika typerna av lim, se sida Självhäftande flatkabelfäste Höjd (H) lim Matrl. Färg Art-nr ,0 25,0 9,1 Akrylat PVC Vit (WH)

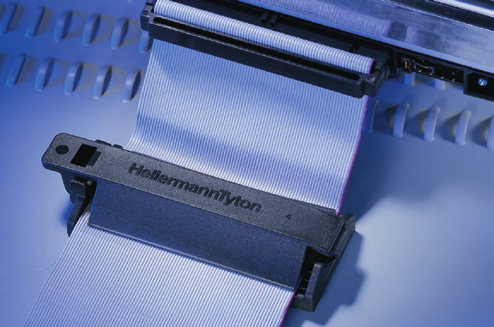

82 Buntband och Fixeringar Clips, klämmor och pluggar 1.9 Flatkabelfäste FKH-Serien Dessa clips passar för användning till applikationer som är svåråtkomliga eller applikationer där självhäftning är den enda möjliga fixeringsmetoden (t ex där hål inte kan användas). FKH clipsen är designade för att hålla flatkablar - utmärkta att använda i datorutrustning, spelmaskiner och hushållsapparater. Finns med självhäftande fäste eller för skruvmontering. 1-parts fixeringsclips för flatkabel Snabb och enkel installation Lätt öppningsbar och återanvändbar Tack vare mycket mjuka vingar kan alla typer av flatkabel fixeras. För mer information om de olika typerna av lim, se sida 73. Flatkabelfästena finns i 4 olika storlekar. Montering kan ske antingen med M3 skruv eller den självhäftande baksidan. (W2) Hål Ø (FH) lim Matrl. Färg Art-nr FKH25 25,0 31,0 22,0 3,1 - PA66HIR Svart (BK) FKH25A 25,0 31,0 22,0 3,1 Akrylat PA66HIR Svart (BK) FKH30 25,0 35,0 22,0 3,1 - PA66HIR Svart (BK) FKH30A 25,0 35,0 22,0 3,1 Akrylat PA66HIR Svart (BK) FKH50 25,0 56,5 22,0 3,1 - PA66HIR Svart (BK) FKH50A 25,0 56,5 22,0 3,1 Akrylat PA66HIR Svart (BK) FKH80 25,0 86,0 22,0 3,1 - PA66HIR Svart (BK) FKH80A 25,0 86,0 22,0 3,1 Akrylat PA66HIR Svart (BK)

83 1.9 Buntband och Fixeringar Clips, klämmor och pluggar Kabelhållare med snäppfäste WPC Med den ökade komplexiteten på elektroniska och elektriska installationer ger användningen av WPC clipsen att kablar kan installeras på ett minimum av utrymme. En typisk applikation är på skenor etc i automatikskåp. Tar både enkel och flerledare Tryck enkelt fast trådarna på plats Självlåsande för att undvika oavsiktligt borttagande av kablar Pilspetshuvud för enkel och säker installation Åtkomst till panelen behövs endast från ett håll WPC- Kabelhållare med snäppfäste. WPC5-20- Kabelhållare med snäppfäste. Höjd (H) Hål Ø (FH) Godstjockl Matrl. Färg Art-nr WPC5 5,2 15,0 12,7 4,7 0,8-4,0 PA66 Naturell (NA) WPC10 5,2 15,0 17,7 4,7 0,8-4,0 PA66 Naturell (NA) WPC15 5,2 15,0 22,7 4,7 0,8-4,0 PA66 Naturell (NA) WPC20 5,2 15,0 27,7 4,7 0,8-4,0 PA66 Naturell (NA)

84 Buntband och Fixeringar Clips, klämmor och pluggar 1.9 Plastnitar TY Dessa enkla plastnitar är idealiska för att förbättra produktiviteten och sparar tid och pengar jämfört med mer konventionella sammanfogningsmetoder. Lämpliga för sammanfogning av paneler eller komponenter mot paneler inom en mängd olika industrier som t ex fordon och skåpbyggare. En del Tryck in pinnen i niten TY3P1 och TY8P1 monteras med ett nitverktyg TY8P2 har ett svamphuvud som enkelt slås in med en hammare TY8P2 består av två separata delar Plastnitar, TY8P1. För materialinformation, se sida 22. Plastnitar, TY3P1/8P1 Plastnitar, TY8P2 TY3P1 TY8P1 TY8P2 Höjd (H) Höjd (H2) Höjd (H3) Inner Ø (ID) Ø D2 Ø D3 Ø D4 Matrl. Färg Art-nr 7,5 6,0 5,3 6,0 3,0 1,7 - PA66 Naturell (NA) ,5 6,0 5,3 6,0 3,0 1,7 - PA66 Svart (BK) ,0 8,0 7,5 8,0 4,0 2,6 - PA66 Naturell (NA) ,0 8,0 7,5 8,0 4,0 2,6 - PA66 Svart (BK) ,0 8,0 11,5 8,0 4,0 2,6 8,0 PA66 Svart (BK) ,0 8,0 11,5 8,0 4,0 2,6 8,0 PA66 Naturell (NA)

85 1.9 Buntband och Fixeringar Clips, klämmor och pluggar P-clips, Metall ALU-P Clips med eller utan gummimellanlägg Tillverkat av högkvalitativt aluminium ger dessa P-clips flexibilitet och samtidigt en permanent fixering i värsta tänkbara miljöer. Med kloroprenbeläggningen får man ett bra skydd mot vibrationer, reduktion av ljud samt elektrisk isolation. Enkel och säker rör eller kabelfixering Kombinerat med ett neoprengummimellanlägg för att skydda mot vibrationer Bra för användning i höga temperaturer Lämplig för applikationer som kräver hög styrka P-clips gjorda i polyamid, aluminium eller aluminium med kloroprenskydd. L2 L2 För materialinformation, se sida 22. P-clips i aluminium P-clips i aluminium med ett invändigt kloroprenbelägg (W2) Väggtjockl (WT) Väggtjockl (WT2) Hål Ø (FH) max C/C (F2) Radie (R) Matrl. Färg Art-nr ALU4 12,7-0,80-5,2 6,4 11,6 1,6 AL Naturell (NA) ALU5 12,7-0,80-5,2 8,0 12,6 1,6 AL Naturell (NA) ALU6 12,7-0,80-5,2 9,5 13,4 1,6 AL Naturell (NA) ALU7 12,7-0,80-5,2 11,1 14,2 1,6 AL Naturell (NA) ALU8 12,7-0,80-5,2 12,7 15,0 1,6 AL Naturell (NA) ALU10 12,7-0,80-5,2 15,9 16,6 1,6 AL Naturell (NA) ALU11 12,7-1,30-5,2 17,5 19,1 2,8 AL Naturell (NA) ALU12 12,7-1,30-5,2 19,1 19,9 2,8 AL Naturell (NA) ALU13 12,7-1,30-5,2 20,6 20,7 2,8 AL Naturell (NA) ALU4C 16,3 12,7 3,70 0,8 5,2 3,2 11,6 1,6 AL, CR Svart (BK) ALU5C 16,3 12,7 3,70 0,8 5,2 4,8 12,6 1,6 AL, CR Svart (BK) ALU6C 16,3 12,7 3,70 0,8 5,2 6,4 13,4 1,6 AL, CR Svart (BK) ALU7C 16,3 12,7 3,70 0,8 5,2 8,0 14,2 1,6 AL, CR Svart (BK) ALU8C 16,3 12,7 3,70 0,8 5,2 9,5 15,0 1,6 AL, CR Svart (BK) ALU9C 16,3 12,7 3,70 0,8 5,2 11,1 15,8 1,6 AL, CR Svart (BK) ALU10C 16,3 12,7 3,70 0,8 5,2 12,7 16,6 1,6 AL, CR Svart (BK) ALU11C 16,3 12,7 4,50 1,3 5,2 14,3 19,1 2,8 AL, CR Svart (BK)

86 Buntband och Fixeringar Clips, klämmor och pluggar 1.9 P-clips, Metall ALU-P Clips med eller utan gummimellanlägg (W2) Väggtjockl (WT) Väggtjockl (WT2) Hål Ø (FH) max C/C (F2) Radie (R) Matrl. Färg Art-nr ALU12C 16,3 12,7 4,50 1,3 5,2 15,9 19,9 2,8 AL, CR Svart (BK) ALU13C 16,3 12,7 4,50 1,3 5,2 17,5 20,7 2,8 AL, CR Svart (BK) ALU14C 16,3 12,7 4,50 1,3 5,2 19,1 21,5 2,8 AL, CR Svart (BK) ALU15C 16,3 12,7 4,50 1,3 5,2 20,6 22,3 2,8 AL, CR Svart (BK) ALU16C 16,3 12,7 4,50 1,3 5,2 22,2 23,1 2,8 AL, CR Svart (BK) ALU17C 16,3 12,7 4,50 1,3 5,2 23,8 23,9 2,8 AL, CR Svart (BK) ALU18C 16,3 12,7 4,50 1,3 5,2 25,4 24,6 2,8 AL, CR Svart (BK) ALU19C 16,3 12,7 4,50 1,3 5,2 27,0 25,5 2,8 AL, CR Svart (BK) ALU20C 16,3 12,7 4,50 1,6 5,2 28,6 27,0 3,2 AL, CR Svart (BK) ALU22C 16,3 12,7 4,50 1,6 5,2 31,8 28,6 3,2 AL, CR Svart (BK) ALU23C 16,3 12,7 4,50 1,6 5,2 33,3 29,4 3,2 AL, CR Svart (BK) ALU25C 16,3 12,7 4,50 1,6 5,2 36,5 30,8 3,2 AL, CR Svart (BK) ALU26C 16,3 12,7 4,50 1,6 5,2 38,1 31,7 3,2 AL, CR Svart (BK) ALU28C 16,3 12,7 4,50 1,6 5,2 41,3 33,3 3,2 AL, CR Svart (BK) ALU29C 16,3 12,7 4,50 1,6 5,2 42,9 34,1 3,2 AL, CR Svart (BK) ALU30C 16,3 12,7 4,50 1,6 5,2 44,5 34,9 3,2 AL, CR Svart (BK) ALU34C 16,3 12,7 4,50 1,6 5,2 50,8 38,1 3,2 AL, CR Svart (BK) ALU24C 16,3 12,7 4,50 1,6 5,2 34,9 30,2 3,2 AL, CR Svart (BK)

87 1.9 Buntband och Fixeringar Clips, klämmor och pluggar P-clips, Plast HP-Serien För permanent eller halvpermanent kabelfixering. P-clipsen kan användas inom många olika industrier där låg vikt och samtidigt stark fixering gör dem lämpliga. Tillverkad i Polyamid Bra vibrationstålighet och hög styrka Brett sortiment av storlekar P-clips HP. P-Clip H1P - H18P P-clips H1P-H18P Väggtjockl (WT) Hål Ø (FH) max C/C (F) Radie (R) Matrl. Färg Art-nr H1P 10,0 0,80 4,2 3,2 8,5 0,5 PA66 Naturell (NA) ,0 0,80 4,2 3,2 8,5 0,5 PA66HS Svart (BK) H2P 10,0 1,00 4,2 5,0 9,5 1,0 PA66 Naturell (NA) ,0 1,00 4,2 5,0 9,5 1,0 PA66HS Svart (BK) H3P 10,0 1,00 4,2 6,5 10,0 1,0 PA66 Naturell (NA) ,0 1,00 4,2 6,5 10,0 1,0 PA66HS Svart (BK) H4P 10,0 1,20 4,2 8,0 10,0 1,0 PA66 Naturell (NA) ,0 1,20 4,2 8,0 10,0 1,0 PA66HS Svart (BK) H5P 10,0 1,20 4,2 9,5 11,0 1,0 PA66 Naturell (NA) ,0 1,20 4,2 9,5 11,0 1,0 PA66HS Svart (BK) H6P 10,0 1,20 4,2 11,0 13,0 1,0 PA66 Naturell (NA) ,0 1,20 4,2 11,0 13,0 1,0 PA66HS Svart (BK) H7P 10,0 1,20 4,2 12,5 14,0 1,5 PA66 Naturell (NA) ,0 1,20 4,2 12,5 14,0 1,5 PA66HS Svart (BK) H8P 10,0 1,50 4,2 14,0 15,0 1,5 PA66 Naturell (NA) ,0 1,50 4,2 14,0 15,0 1,5 PA66HS Svart (BK) H9P 10,0 1,50 4,2 16,0 16,0 1,5 PA66 Naturell (NA) ,0 1,50 4,2 16,0 16,0 1,5 PA66HS Svart (BK) H10P 10,0 1,50 4,2 17,5 17,0 1,5 PA66 Naturell (NA) ,0 1,50 4,2 17,5 17,0 1,5 PA66HS Svart (BK) H11P 10,0 1,50 4,2 19,0 18,0 2,0 PA66 Naturell (NA) ,0 1,50 4,2 19,0 18,0 2,0 PA66HS Svart (BK) H12P 10,0 1,50 4,2 20,5 19,0 2,0 PA66 Naturell (NA) H13P 12,0 1,50 5,2 22,0 20,5 2,0 PA66 Naturell (NA) H14P 12,0 1,50 5,2 24,0 21,5 2,0 PA66 Naturell (NA) H15P 12,0 1,50 5,2 25,5 23,0 2,5 PA66 Naturell (NA) H16P 12,0 1,50 5,2 28,5 24,0 2,5 PA66 Naturell (NA) H17P 12,0 1,50 5,2 31,5 26,0 2,5 PA66 Naturell (NA) H18P 12,0 1,50 5,2 35,0 27,5 2,5 PA66 Naturell (NA)

88 Buntband och Fixeringar Clips, klämmor och pluggar 1.9 Clips med gummiband Skålat clips 2-partsfixering Lämplig för förmontering och prototyptillverkning Användbar i applikationer där tillägg eller borttagande av kablar behövs Dra öglan över kabeln för snabb fastsättning Vaggclips. Skålat clips C1-3 Höjd (H) Radie (R) Hål Ø (FH) Matrl. Färg Art-nr C1 12,7 25,0 14,0 6,3 4,8 PA66 Svart (BK) C2 12,7 35,0 18,0 11,0 4,8 PA66 Svart (BK) C3 12,7 48,0 25,0 17,5 4,8 PA66 Svart (BK) För materialinformation, se sida 22. Fästögla R1-3 (L2) Höjd (H) Matrl. Färg Art-nr R1 23,8 16,0 22,0 3,2 PVC Svart (BK) R2 23,8 22,0 29,0 3,2 PVC Svart (BK) R3 23,8 33,0 39,0 3,2 PVC Svart (BK)

89 1.9 Buntband och Fixeringar Clips, klämmor och pluggar Dragavlastning Klam-Klip Enkel 1-skruvs fixering som dragavlastning av kablar De två halvorna är sammanlänkade för att inte förlora någon del Stift motverkar vridning av klipset och därmed kablarna För materialinformation, se sida 22. Klam-Klip KK1-4. Distansfixering KK Klam-Klip KK1-4. Höjd (H) Höjd (H2) Hål Ø (FH) min max Matrl. Färg Art-nr KK1 8,8 22,0 14,0 3,5 5,0 4,5 5,7 PA6HIR Svart (BK) KK2 8,8 22,0 14,0 3,5 5,0 5,5 6,7 PA6HIR Svart (BK) KK3 8,8 22,0 14,0 3,5 5,0 6,5 7,7 PA6HIR Svart (BK) KK4 8,8 22,0 14,0 3,5 5,0 7,5 8,5 PA6HIR Svart (BK)

90 Buntband och Fixeringar Clips, klämmor och pluggar 1.9 Sortimentslåda Clips BMS-100 Lämplig för elinstallatörer, servicetekniker eller laboratorier. Praktisk 195-delars kit med Snapper slangklämmor, aluminium och plast P-clips Ett sortiment av buntbandsfästen och självhäftande clips Sortimentslåda 195 delar, BMS-100. Beskrivning Innehåll set E-nr Art-nr Sida Sortimentslåda Clips BMS Clips med gummiband, öppningsbar C R Dragavlastning KK Kabelhållare med snäppfäste WPC Nitfäste TY5K P-clips, Metall ALU8C P-clips, Plast H8P Självhäftande/Skruvclips TY8H1S Självhäftande clips RA Självhäftande fäste för buntband MB3A MB4CA Självhäftande fästen TY Serien TY8G1S CL Skruvfäste för buntband CTAM KR6G LKC Snapper, slangklämmor för slangar SNP10(E) Med reservation för tekniska ändringar
