Uppdatering av konfigurationsprogrammet

Transkript

1 Uppdatering av konfigurationsprogrammet Hur startar jag programmet? Konfigurationsprogrammet kan, precis som förut, öppnas antingen från klienten eller medans du kör simulatorn. Hur du öppnar konfigurationsverktyget från klienten: 1. Logga in som administratör. 2. Välj den maskin du vill ställa in. 3. Klicka på Gå till garaget.

2 4. Klicka på Setup. Notera att du endast kan komma åt setup knappen om du är inloggad som administratör, inte som student. Du har nu öppnat den fullständiga inställningsmenyn för den valda maskinen. Härifrån kan du välja mellan flikarna Inställningar, Kontroller, Maskininställningar och Rörelseplattform överst på sidan.

3 Hur startar jag programmet medans jag kör simulatorn? Medans du kör simulatorn kan du när som helst trycka på F5 tangenten på ditt tangentbord för att öppna kontrollinställningarna. Du kan dock bara komma åt Kontroll fliken, inte Inställningar eller Maskininställningar medans du kör simulatorn. Om din simulator är utrustad med ett Logitech K400 tangentbord behöver du hålla in den blå Fn knappen samtidigt som du trycker på F5. Om du är inloggad som administratör kan du ändra kontrollerna från denna meny men är du inloggad som student kan du endast se dom inställda kontrollerna.

4 Vad är nytt? Inställnings fliken När du nu öppnar Inställnings fliken ser saker lite annorlunda ut. Det du ser är bara en omorganisation av redan existerande inställningar för att göra det lite mer överskådligt.

5 Kontroller Kontrollfunktioner for varje maskin auto inställs nu till den hårdvara som kopplas in till datorn. Observera dock att första gången du installerar denna uppdatering på en maskin kan vissa kontrolljusteringar behöva göras. Vissa maskiner eller maskinfunktioner kan byta reglage till sin nya standardinställning. Om du föredrar att ha funktionen på ett annat reglage kan du fortfarande ställa om detta. Efter detta ska kontrollerna inte behöva något underhåll, någonsin. Maskiner som påverkas av det det nya kontrollsystemet och som kan behöva justeras är: Traktor Alla kontroller kommer ändras till Tenstar standard Tröska Alla kontroller kommer ändras till Tenstar standard Motviktstruck Alla kontroller kommer ändras till Tenstar standard Ramstyrd Dumper Alla kontroller kommer ändras till Tenstar standard Väghyvel Artikulera höger/vänster ändras till standard Vänster cylinder upp/ned ändras till standard Luta däck höger/vänster ändras till standard Gas och broms ändras till standard Styr höger/vänster ändras till standard Växel skifta fram/back ändras till standard Tornkran Växla kamera zoom ändras till standard Kommunikation ändras till standard Svängbroms ändras till standard Bandgående grävmaskin Laser av/på ändras till standard Hjulgående grävmaskin Hjälpkamera på/av ändras till standard Om ny hårdvara installeras eller nuvarande byts ut så kommer konfigurationsprogrammet själv tilldela maskinfunktionerna platser på den nya hårdvaran enligt Tenstar standard. Alla framtida maskinfunktioner som skapas av Tenstar kan automatiskt tilldelas knappar eller joysticks (Om dom inte redan är upptagna). Den mest märkbara ändringen är att maskinfunktioner inte längre kommer kastas om om man drar ur en jostick eller ratt och sedan kopplar in den igen. Observera att de flesta mallar för kontroller kommer att raderas med denna uppdatering då de inte längre har validitet. Du kan fortfarande skapa och spara egna mallar även fortsättningsvis.

6 Maskinfunktioner är nu organiserade i grupper Manövrera Denna grupp innehåller funktioner som styr själva maskinen. Exempelvis röra bommen på en grävmaskin eller stänga av eller starta motorn. Övriga Denna grupp innehåller funktioner som inte är nödvändiga för att styra maskinen men som hjälper användaren med gränssnittet för simulatorn. Detta kan vara funktioner som styr kameran, stänger av/på visuella hjälpmedel eller helt enkelt kontroller för att navigera i menyer. Grupperna används för att sortera funktioner inför utskrift. När du skriver ut kontroller för din maskin kan du välja att bara skriva ut en viss grupp. Maskinfunktionernas färgkodning Alla funktioner du hittar i kolumnen under varje hårdvara har nu en färg som representerar dess status. Svart Denna maskinfunktion är tilldelad sin standard knapp/reglage och fungerar. Blå Denna funktion är aktiv men har manuellt tilldelats en knapp/reglage av användaren. Röd Denna funktion är inaktiverad av användaren och behöver aktiveras för att fungera. Ej tilldelade funktioner: Alla funktioner som inte tilldelats en knapp/reglage kan du hitta i den vänstra kolumnen. Dessa funktioner saknar en standard knapp/reglage och är vanligtvis sekundära kontroller som inte behöver tilldelas. Detta kan vara p.g.a. att funktionen redan finns på touch skärmen eller att en alternativ funktion redan är aktiv.

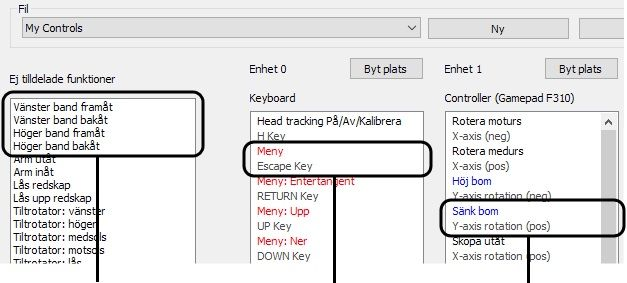

7 Dessa funktioner är inaktiverade och saknar standard tilldelning. Denna funktion är inaktiverad men vill tilldelas Esc knappen på tangengtbordet om den aktiveras. Denna funktion är aktiv men har manuellt tilldelats av användaren. Tilldela, aktivera och inaktivera funktioner Välj den/de funktioner du vill flytta eller ändra på. Du kan välja flera funktioner samtidigt genom att hålla in Ctrl tangenten på tangentbordet och klicka på dem. Du kan bara välja flera funktioner av samma färg om du vill göra ändringar på dem. En svart funktion väljs När en svart, standard funktion är vald kan du antingen klicka Avaktivera för att göra funktionen inaktiv och därmed röd, eller så kan du klicka Tilldela för att byta knapp/axel som funktionen är bunden till och därmed göra den blå. När du tilldelar en funktion kommer du att bli tillfrågad att trycka på eller dra i den knapp eller axel du vill binda funktionen till.

8 En blå funktion väljs När en blå funktion är vald har du möjligheten att antingen klicka Återställ, vilket ändrar funktionens tilldelning till standard ( svart ), eller Tilldela vilket ger dig en dialogruta som ber dig trycka på en ny knapp/reglage, funktionen forsätter vara blå men är nu tilldelad den nya knappen/reglaget. En röd funktion väljs Väljer du en röd funktion får du endast valet att Aktivera funktionen igen, detta binder funktionen till sin standard knapp/reglage och gör den svart. Vill du sedan binda funktionen till en annan knapp/reglage måste du välja funktionen igen och klicka Tilldela. Deadzones är nu avstängda Dom så kallade deadzones eller dödzonerna på spakar och rattar ställs nu in automatiskt av konfigurationsverktyget. Du kan fortfarande se värdet på en funktions deadzone men du kan inte ändra det. Om du skulle uppleva problem med att en spak eller ratt ger signaler utan att du rör den; kontakta vår support.

9 Skriva ut kontroller till PDF En ny funktion för att skriva ut dina kontroller är nu tillgänglig, knappen för detta finns placerad uppe i höger hörn på Kontroller fliken. Klickar du på denna knapp får du upp ett val över vilka kontrollgrupper du vill skriva ut på samma PDF. Kryssa i de grupper du vill skriva ut och klicka OK. En PDF skapas och öppnas. Du kan nu spara och skriva ut din kontroll setup via din PDF läsare.

10 Ett exempel på en kontroll PDF Plusset (+) framför vissa funktioner betyder att funktionen används genom att hålla in en knapp samtidigt som du drar i ett reglage.
