1 » Ventiler

2 Komplett system i PE! Nu kan du få en komplett PE avstängningsventil (Bolita) med garnityr och betäckning. För mer information kontakta Euronord. Varför blanda? Använd PE-ventil där du använder PE rör så får du en ventil anpassad till rörsystemet. Du kan också få brandpost och avluftningsventil i PE. Se vidare respektive produktsida. Kulventil i PE Brandpost i PE Avluftningsventil i PE 1

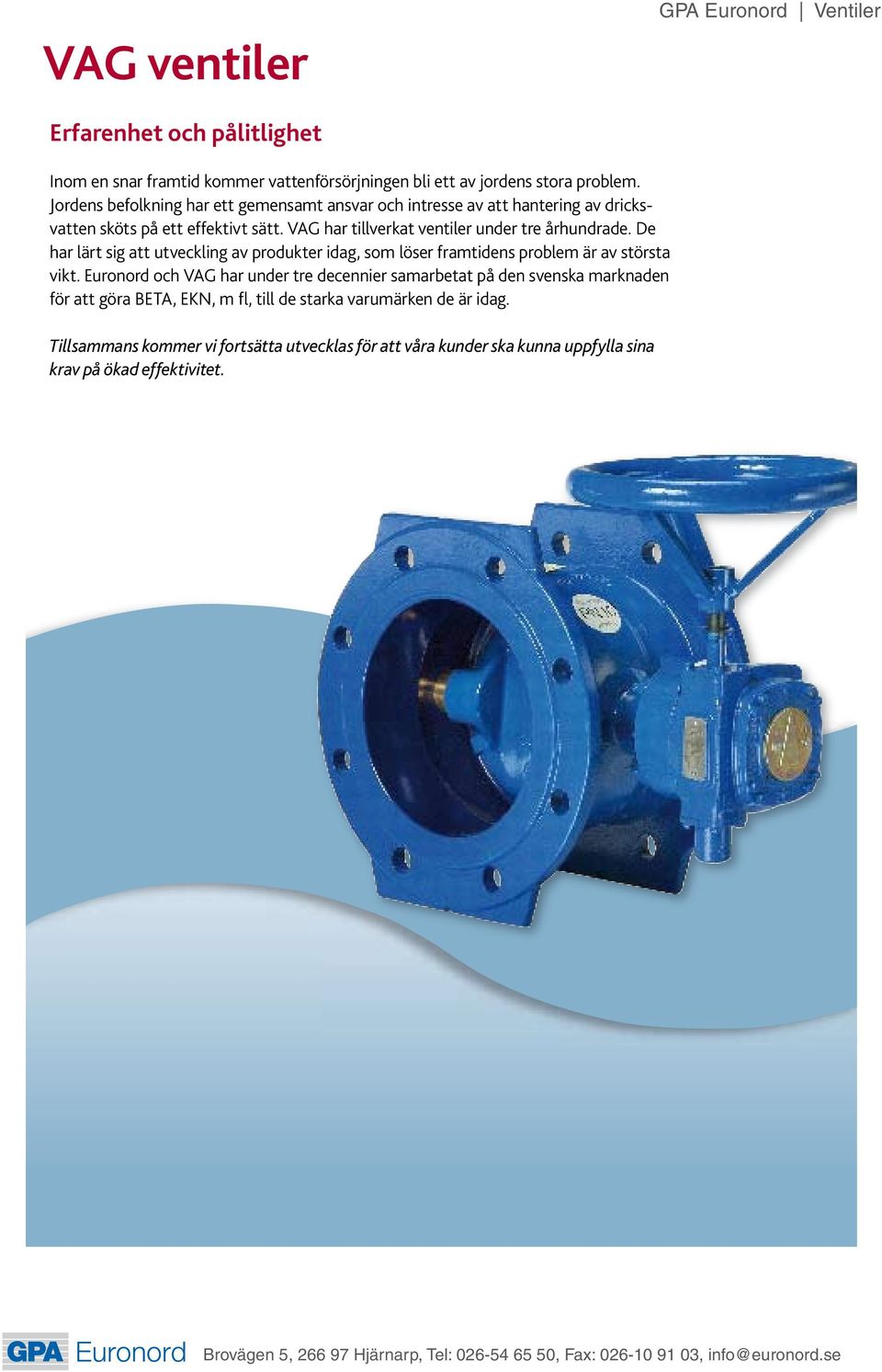

3 VAG ventiler Erfarenhet och pålitlighet Inom en snar framtid kommer vattenförsörjningen bli ett av jordens stora problem. Jordens befolkning har ett gemensamt ansvar och intresse av att hantering av dricksvatten sköts på ett effektivt sätt. VAG har tillverkat ventiler under tre århundrade. De har lärt sig att utveckling av produkter idag, som löser framtidens problem är av största vikt. Euronord och VAG har under tre decennier samarbetat på den svenska marknaden för att göra BETA, EKN, m fl, till de starka varumärken de är idag. Tillsammans kommer vi fortsätta utvecklas för att våra kunder ska kunna uppfylla sina krav på ökad effektivitet. 2

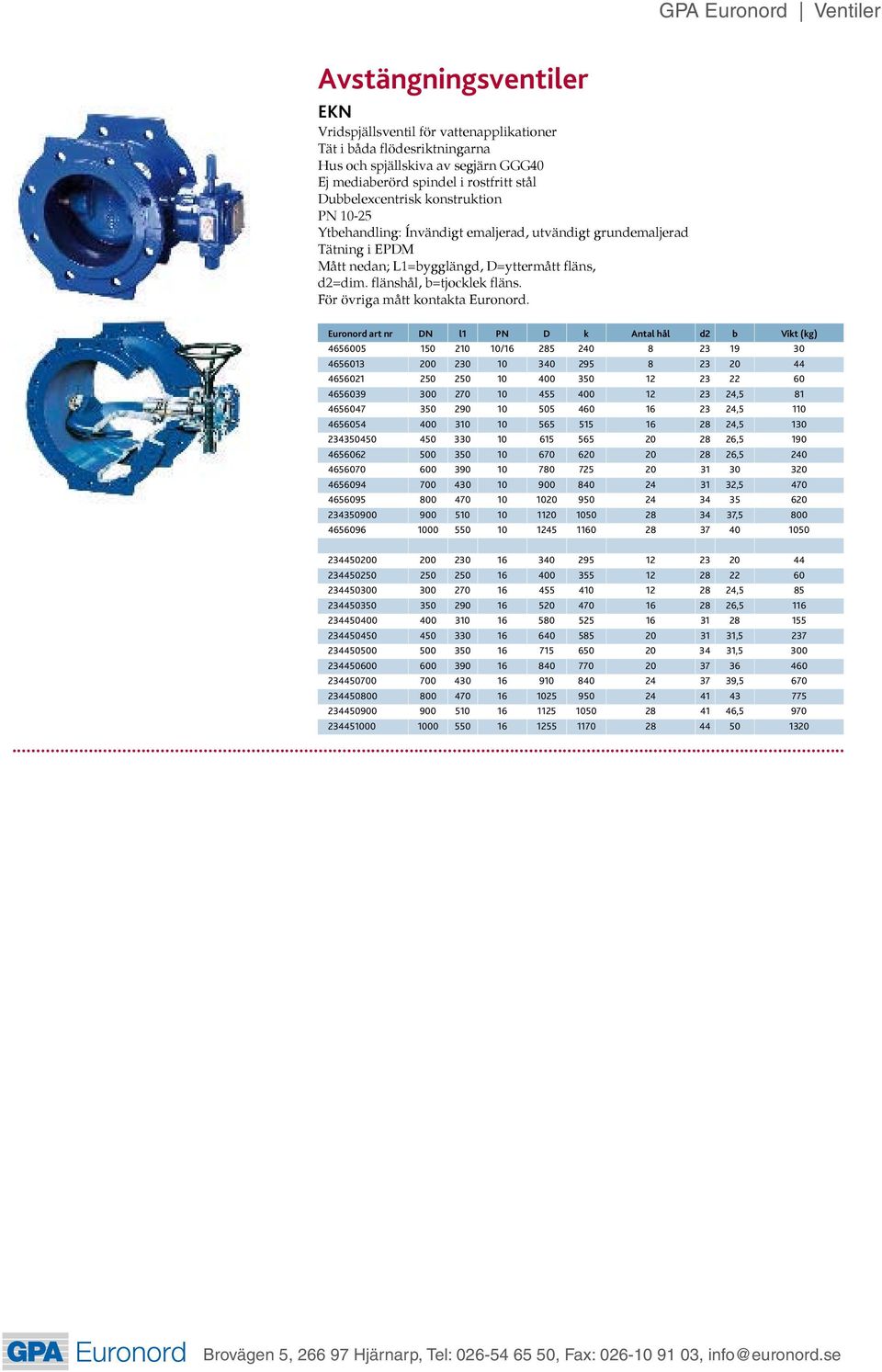

4 Avstängningsventiler EKN Vridspjällsventil för vattenapplikationer Tät i båda flödesriktningarna Hus och spjällskiva av segjärn GGG40 Ej mediaberörd spindel i rostfritt stål Dubbelexcentrisk konstruktion PN Ytbehandling: Ínvändigt emaljerad, utvändigt grundemaljerad Tätning i EPDM Mått nedan; L1=bygglängd, D=yttermått fläns, d2=dim. flänshål, b=tjocklek fläns. Euronord art nr DN l1 PN D k Antal hål d2 b Vikt (kg) / , , , , , , , , , , , , ,

5 VENTILER Teleskopgarnityr EKN Teleskopgarnityr med lägesvisare. I utförande med fyrkantstång av rostfritt stål. Nyckelhylsa gjutjärn, (fzv) kopplingshylsa segjärn, (fzv). Låsstift av rostfritt stål, skyddsrör och skyddshuv av PE. VAG Teleskopgarnityr kan erhållas för följande läggningsdjup i meter: , , Övriga läggningsdjup mot förfrågan. Definierat läggningsdjup = överkant ventil till färdig mark Euronord art nr DN Läggningsdjup ,9-1,3 m ,2-1,8 m ,7-2,7 m ,9-1,3 m ,2-1,8 m ,7-2,7 m ,9-1,3 m ,2-1,8 m ,7-2,7 m Ratt till EKN Euronord art nr DN

6 EKO PLUS Slussventil Hus av segjärn Rostfri spindel Fullt genomlopp Helt korrosionsskyddande bultar Högvärdig ytbehandlig (EP-P) elektrostatisk epoxipulver-beläggning Packning och o-ring av EPDM Mått nedan; h1=ventilcentrum - spindeltopp, b2=bredd, s1=spindeldimension, L1=bygglängd, D=yttermått fläns, k=hålcirkeldiameter, d2=dim.flänshål Euronord art nr DN h1 b2 s1 L1 D k Antal hål d PN BETA 200 Slussventil Flänsad Hus av segjärn Rostfri spindel X20 Cr 13 Högvärdig ytbehandlig (EP-P) elektrostatisk epoxipulver-beläggning, hartslack Ytbehandling med pulverepoxy (EP-P) Mått nedan; h1=ventilcentrum - spindeltopp, L1=bygglängd(kort, standard), L2=bygglängd(lång, special), D=yttermått fläns, k=hålcirkeldiameter, d2=dim.flänshål, b1=tjocklek fläns. Euronord art nr DN h1 L1 L2 D k Antal hål d2 b ,5 PN ,5 5

7 VENTILER Teleskopgarnityr EKO PLUS o BETA 200 I utförande med fyrkantstång av rostfritt stål (1.4301). Nyckelhylsa gjutjärn, (fzv) kopplingshylsa segjärn, (fzv). Låsstift av rostfritt stål, skyddsrör och skyddshuv av PE. Teleskopgarnityr kan erhållas för följande läggningsdjup i meter: , , Definierat läggninsdjup = YD rör - markyta/nyckelhylsa. Euronord art nr DN Läggningsdjup ,0-1,4 m ,2-1,8 m ,7-2,7 m ,0-1,4 m ,2-1,8 m ,7-2,7 m ,0-1,4 m ,2-1,8 m ,7-2,7 m ,0-1,4 m ,2-1,8 m ,7-2,7 m Ratt till EKO PLUS o BETA 200 Handratt av lackerat stål. Euronord art nr DN 6

8 ZETA Skjutspjällsventil Tät i båda flödesriktningarna Kan monteras både mellan två flänsar och som slutfläns Reservdelar kan bytas under drift Integrerade skrapor som håller spjället rent Hus av gjutjärn GG25 Spjällskiva av rostfritt stål Tätningar av NBR Levereras som standard med handratt Mått nedan; h1=ventilcentrum - spindeltopp, h2=ventilcentrum - ventil underkant, b=bredd, k=hålcirkeldiameter,l=bygglängd, d1=ytterdiam. ratt, s=spindeldiameter Euronord art nr DN h1 h2 b k L d1 s MONO Skjutspjällventil Helt inkapslad spjällskiva DN PN10 DN PN8 DN PN6 Men fullt genomlopp För inspänning mellan flänsar. Mått nedan; h1=ventilcentrum - spindeltopp, h2=ventilcentrum - ventil underkant, b=bredd, k=hålcirkeldiameter,l=bygglängd, d1=ytterdiam. ratt, d2=spindelgänga Euronord art nr DN h1 h2 b k L d1 d2 RSK x x x x x x x x x x x x x

9 VENTILER Interex W Vridspjällventil För inspänning mellan flänsar enligt EN 1092 PN 10/16 och ANSI 125/100, max Dn 600 DN 700 och 800 har gängade hål T.o.m DN 200 med ställbar spak, DN 250 och större med fri axelände Hus av segjärn GGG-40 Spjällskiva/ axel/ spak av rostfritt stål Manschett av EPDM Ytbehandling: Epoxymålad Mått nedan; l1=bygglängd, A=spjälldiameter, C=centrum ventil - underkant, D=centrum ventil - toppfläns, E=håldiam. toppfläns, F=hålcirkeldiam. toppfläns, G=axelavstånd. Euronord art nr DN l1 Antal hål A C D E F G , , , Interex L Vridspjällventil LVG-utförande för fläns enligt EN 1092 PN10/16 Centriskt lagrad spjällskiva Bygglängd enligt EN T.o.m DN 200 med ställbar spak, DN 250 och större med fri axelände Hus av segjärn GGG-40 Spjällskiva/ axel/spak av rostfritt stål Manschett av EPDM Epoxymålad Mått nedan; l1=bygglängd, K=hålcirkeldiameter, d=gängdim.fläns, C=centrum ventil - underkant, D=centrum ventil - toppfläns, E=håldiam. toppfläns, F=hålcirkeldiam. toppfläns, G=axelavstånd. Euronord art nr DN l1 K d C D E F G M , M M M M M M ,5 PN M M M M M M M M , M M M M M M M M ,2 8

10 RIKO Avstängnings- och reglerventil av kolvtyp för rent vatten. Linjär reglering av flödet. Hus i segjärn GGG-40 Inre delar av rostfritt stål In- och Utvändigt epoxymålad Mått nedan; l1=bygglängd, h4=höjd, e2=ventilcentrum - ytterkant växel, Euronord art nr DN l1 h4 e PE avstängningsventiler BETA 200 PE Slussventil PE svetsändar PE100 SDR 11 Hus av segjärn Rostfri spindel X20 Cr 13 Ytbehandlad med elektrostatisk PVC hartzlack För teleskopgarnityr, se BETA 200 fläns Ytbehandlad med pulverepoxy (EP-P) Mått nedan; DA=ytterdiam. PE ändar, d3=bredd, h1=centrum ventil - spindeltopp, h2=centrum ventil - underkant, s=spindeldimension, L1=bygglängd, L2=längd PE ändar. Euronord art nr DN DA d3 h1 h2 s L1 L BOLITA Kulventil Med eller utan växel Flytande kula av PE 100 med anpassat genomlopp Tät i båda flödesriktningarna Hus av PE100 Rörända av PE 100 Axel av POM-C2521 (Acetal) Tätningar av NBR-gummi Metalliska ändlägesstopp Mått nedan; d=ytterdiam. PE ändar, dk=innerdiam. kula, D=höjd ventilhus, H=centrum ventil - spindeltopp, h=centrum ventil - underkant, L1=bygglängd, s=godstjockled PE ändar. Euronord art nr DN d PN (Bar) dk D H h L1 s Utan växel , , , ,8 Med växel , , , , , , ,4 9

11 VENTILER Bolita gasventil Gasventil med hus, kula och anslutningsändar av PE 100 material (SDR 11), tätningar NBR nitrilgummi. Ventilen oberoende av flödesriktning. Med fyrkanthylsa av polyamid (1/4 manövervarv). Förberedd för teleskopiskt inbyggnadsgarnityr alt. handspak. Mått se Bolita utan växel. Euronord art nr / / / / / / /180 Teleskopgarnityr Bolita Teleskopgarnityr av varmgalv stål. Nyckelhylsa gjutjärn, (fzv) kopplingshylsa segjärn, (fzv). Låsstift av rostfritt stål, skyddsrör av PE. Definierat läggninsdjup = vattengång - nyckelhylsa. DN Euronord art nr DN Läggningsdjup Med växel ,0-1,5 m ,35-1,8 m ,7-2,7 m Utan växel ,0-1,5 m ,15-1,8 m ,6-2,7 m Rostfritt med växel ,0-1,5 m ,35-1,8 m ,8-2,7 m Rostfritt utan växel ,0-1,5 m ,15-1,8 m ,6-2,7 m 10

12 Backventiler TOP-STOP Membranbackventil Hus: Gjutjärn GG25 Kropp: Gjutjärn GG25 Membran: EPDM In- och utvändigt Epoxy-behandlad DN PN 16 DN PN 10 Mått nedan; I=bygglängd, d1=bredd, d3=gänga, D=ytterdiam. fläns, k=hålcirkeldiameter, d2=håldiameter fläns, b=tjocklek fläns. Euronord art nr DN I d1 d3 (Gänga) D k Antal hål d2 b / / / / / / / PN / / / / / / / / RETO-STOP Backventil Hus av gjutjärn GG-25 Klaff av invulkaniserat segjärn GGG 40-EPDM Tätning: Gummi/metallisk yta, rostskyddsbehandlad In- och utvändigt Epoxy-behandlad Mått nedan; b1=bredd, h1=centrum ventil - topp, l=bygglängd, D=ytterdiameter fläns, k=hålcirkeldiameter. Euronord art nr DN b1 h1 l D k Antal hål d2 b PN

13 VENTILER SKR Klaffbackventil, snedsätes DN Hus av segjärn GGG-40 Axel av rostfritt stål Nickelförstärkta tätningsytor Slagdämpare mot förfrågan Mått nedan; e1=ventilcentrum - ytterkant, h1=ventilcentrum - underkant, vid ändlägesdämpning, l1=bygglängd, l2=bredd ventilfot, t=utstick spjäll vid fullt öppen. Euronord art nr DN e1 h1 h2 PN10 h2 l1 l2 t Kulbackventil Kulbackventil Homogen kul och bearbetat säte Hus av segjärn GGG-40 Kula av Polyuretan Locktätning i Nitril Bultar och muttrar av rostfritt stål AISI 316 In och utvändigt expoymålad Mått nedan; L=byggländ, H=centrum ventil - topp. Euronord art nr DN Kula L H Vikt (kg) , , , , , , RLK Bakvattenlucka i kopakt utförande med metalldetaljer i syrafast stål. Tätningar av EPDM. Lucka samt bakstycke av HDPE Max tillåtet tryck DN =10mvp, DN400=8mvp, DN500=5mvp, DN600=3mvp, övriga mot förfrågan. Finns även i specialutföranden med t ex fyrkantiga öppningar eller med specialanslutningar (plaströr, betongrör e t c) Euronord art nr DN

14 Avluftningsventiler DUO-JET Helautomatisk avluftningsventil Hus av segjärn GGG-40 Packningar av EPDM In- och utvändigt epoxymålad Flänsanslutning PN10/16 Gängad anslutning och backventil på utlopp mot förfrågan. Mått nedan; D=ytterdiameter fläns, k=hålcirkeldiameter fläns, d2=håldiameter fläns, b=flänstjocklek. Euronord art nr DN D k Antal hål d2 b BEV-E Avluftningsventil för rent vatten Hus av segjärn GGG-40 Tätningar av NBR In- och utvändigt epoxymålad Euronord art nr Gängansl. Vikt (kg) R020 4, R025 4, R032 4,5 13

15 VENTILER BEV-PE Avluftningsventil i PE för maximal korrosionsbeständighet! Hus och flottör av PE100 Övriga inre delar av POM Topplock av segjärn GGG40 Mått nedan; H=höjd, b=flänstjocklek, d1=dimension, k=hålcirkeldiameter, D=rördiameter Euronord art nr DN H b d1 k D VENT-O-MAT Användningsområde: Framförallt för avloppsvatten samt rent vatten för automatisk av och tilluftning vid påfyllnad, avtappning och under drift. Fördelar/konstruktion: - Automatisk reglering av avluftningshastighet med dämpningsflottör för minimering av risk för tryckslag. - Stor kapacitet. - Kompakt, kräver mindre utrymme än s.k. dubbelkamrade ventiler. - Minimal risk för påbyggnad genom sedimentering. - Enkelt montage. - Inga detaljer i mässing, allt i rostfritt eller korrosionsbeständigt material. Mått nedan; l1=bygglängd, A=spjälldiameter, C=centrum ventil - underkant, D=centrum ventil - toppfläns, E=håldiam. toppfläns, F=hålcirkeldiam. toppfläns, G=axelavstånd. Euronord art nr DN A (mm) B (mm) C (mm) E (mm) D (mm) k (mm) Antal/bult Gänga M M M M M

16 Brandposter Supra PE Brandpost i PE100 för maximal korrosionsbeständighet! Lock och klokoppling i segjärn GGG-50 Ventilkona med vulkaniserat EPDM Mått nedan; H2=höjd. Euronord art nr Läggningsdjup (m) H2 (mm) Vikt (kg) Med flänsanslutning DN , , , , , ,1 Med rörände d90mm , , , , , ,1 Supra Brandpost med hus av segjärn GGG-50 Ventilkona med vulkaniserat EPDM Mått nedan; H2=höjd. Euronord art nr Läggningsdjup (m) H2 (mm) Vikt (kg) , , , , Montageboxar Montagebox typ PZ Montagebox typ PZ av stål med tätning av Perbunan, elförzinkade infästningsdetaljer utstickande på båda sidor för anslutning mot fläns PN10. Ytbehandling: in- och utvändigt målad med fenolfri bitumen. Andra material på ytbehandling och infästning offreras mot begäran. Större dimensioner på begäran. Mått nedan; D=ytterdiamenter fläns, k=hålcirkeldiameter fläns, d2=håldiameter fläns, l1=bygglängd, l2=bygglängd inkl gängstång. Euronord art nr DN D k Antal hål d2 l1 l

17 VENTILER Slussluckor EROX VAG EROX slusslucka i kompaktutförande. Självbärande ramkonstruktion av rostfritt stål. Levereras som standard i cirkulärt utförande med ram för direkt upphängning och fastsättning. Fast monterad spindel av rostfritt stål och direkt påbyggd lagerhylla avsedd för handmanöverering. Tätningar för luckan mot ram samt ram mot vägg av gummiprofil EPDM, beständigt mot avloppsvatten. Tätningarna är utbytbara utan demontering av luckan. EROX är dropptät enligt EN , tack vare konisk styrning av luckan. Glidytor av PTFE för enklare manövrering och mindre motstånd. Material: Rostfritt stål Tätning: EPDM Ytbehandling: Betad och passiverad Dimensioner: DN Max tillåtet tryck: 6 mvp Alternativa utföranden: Syrafast Stål Med spindelförlängare För flänsmontage Fyrkantigt genomlopp Flänsanslutning Motordrivet utförande Euronord art nr ERI VAG ERI slusslucka i kompaktutförande. Självbärande kontruktion av rostfritt stål. Kvadratiskt utförande med ram för direkt upphängning och fastsättning, eller i kanal. Fast monterad spindel av rostfritt stål och direkt påbyggd lagerhylla avsedd för handmanövrering. Tätningar av gummiprofil EPDM beständig mot avloppsvatten. Gummitätningarna är utbytbara. Luckan är som standard tätande mot tre sidor. Material: Rostfritt stål Tätning: EPDM Ytbehandling: Betad och passiverad Dimensioner: mm Max tillåtet tryck: 0,4 mvp Alternativa utföranden: 4-sidigt tätande Syrafast stål Med spindelförlängade Motordrivet utförande Euronord art nr x x x x x x x x x x x1200 DN DN 16

18 RSA Underhållsfri slusslucka helt i polyeten (HDPE) och rostfritt (AISI 316) Max vattentryck: 5mvp Finns även med rund anslutning och en mängd tillbehör, t ex motordrift. För måttuppgifter kontakta Euronord. Euronord art nr Öppning (mm) x x x x x x x x x x x1000 Tillbehör Rotop VAG Rotop mobilt manöverdon för manövrering av ventiler, slussluckor m m. Steglöst inställbart varvtal 0-70 rpm, elektronisk momentinställning i 4 steg Nm, mjukstart med ändlägesdämpning. Tvåhandsfattning med 4m kabel och skyddsbrytare. Omställbar med omkopplare för med-/motursdrift samt nollställbart elektroniskt räkneverk. Hus av aluminium, axelförlängning av rostfritt stål med galvad fyrkanthylsa Spänning: 230V 50Hz Effekt: 1050W angiven 650W Vikt: 11kg Euronord art nr Ventilbetäckning Euronord Rund betäckning i segjärn med fattning som passar våra teleskopgarnityr Med bokstav V Euronord art nr

19 Mobile Warehouse En unik möjlighet för alla kunder! Hyr Mobile Warehouse av Euronord och få alla produkter till ett projekt levererat i denna container. Produkterna blir lättillgängliga för kunden och hanteringen blir effektivare. Ute på arbetsplatsen ligger produkterna skyddade mot nersmutsning och stöld. Rena produkter Stöldskyddade Ordning och reda 19
