1 Ulefos Esco erbjuder en slussventil som är mer pålitlig funktionell flexibel lönsam Ulefos Esco är först i världen med att ha utvecklat en modulbaserad sluss ventil som möjlig gör en uppbyggnad av ventiler med önskade kopplingar, skräddar sydda efter kundens behov. Det unika för ventilen är en ny tätningsprincip, som radikalt förbättrar både funktion och kvalité. Material valet i den nya ventilen löser alla problem med korrosion i tätnings området. Ventiler görs genom att montera olika kopplingar efter kundens behov, ventilens centerdel är gemensam för alla varianter. Den unika patenterade tätningsinsatsen tillvaratar båda geometri och tätningar mot tillkopplingar och slussport Slussporten i syrafast stål styrs i spår med glidbrickor och tätar mot insatsen. Ventiltopp Packningar i ventiltopp kan bytas under tryck. Ventilhus Modern design och ID-märkning. Spindelmutter Avzinkninghärdig mässing. Armerad tätningsinsats Optimal geometri ger maximal tätning och styrka, ökad kavitationsbeständighet som minimerar viberationer. Tillkopplingsspår Aquosus tillkopplas efter ett not och fjäderprincip. Tätningsinsatsen tätar och skyddar epoxidelarna Slussport AISI 316 med glidbrickor. Korrosionsfri tätning ger minimal friktion. Underdel med bultar Kopplar ihop alla komponenter. Kopplingar Många varianter. 4 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

2 SUSSVENTI MED PASTRÖR AQ-713 Slussventil med plaströr PE100 SDR 17, PN10 AQ-714 Slussventil med plaströr PE100 SDR 11, PN16 SDR Dy**Dy Kg Art. Nr. PE 100 SDR x 80 x 90 * , PE 100 SDR , RSK nr. PE 100 SDR x 100 x , PE 100 SDR , PE 100 SDR x 100 x , PE 100 SDR , PE 100 SDR x 150 x , PE 100 SDR , PE 100 SDR x 150 x , PE 100 SDR , PE 100 SDR x 150 x , PE 100 SDR , PE 100 SDR x 200 x , PE 100 SDR , PE 100 SDR x 200 x , PE 100 SDR , info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 5

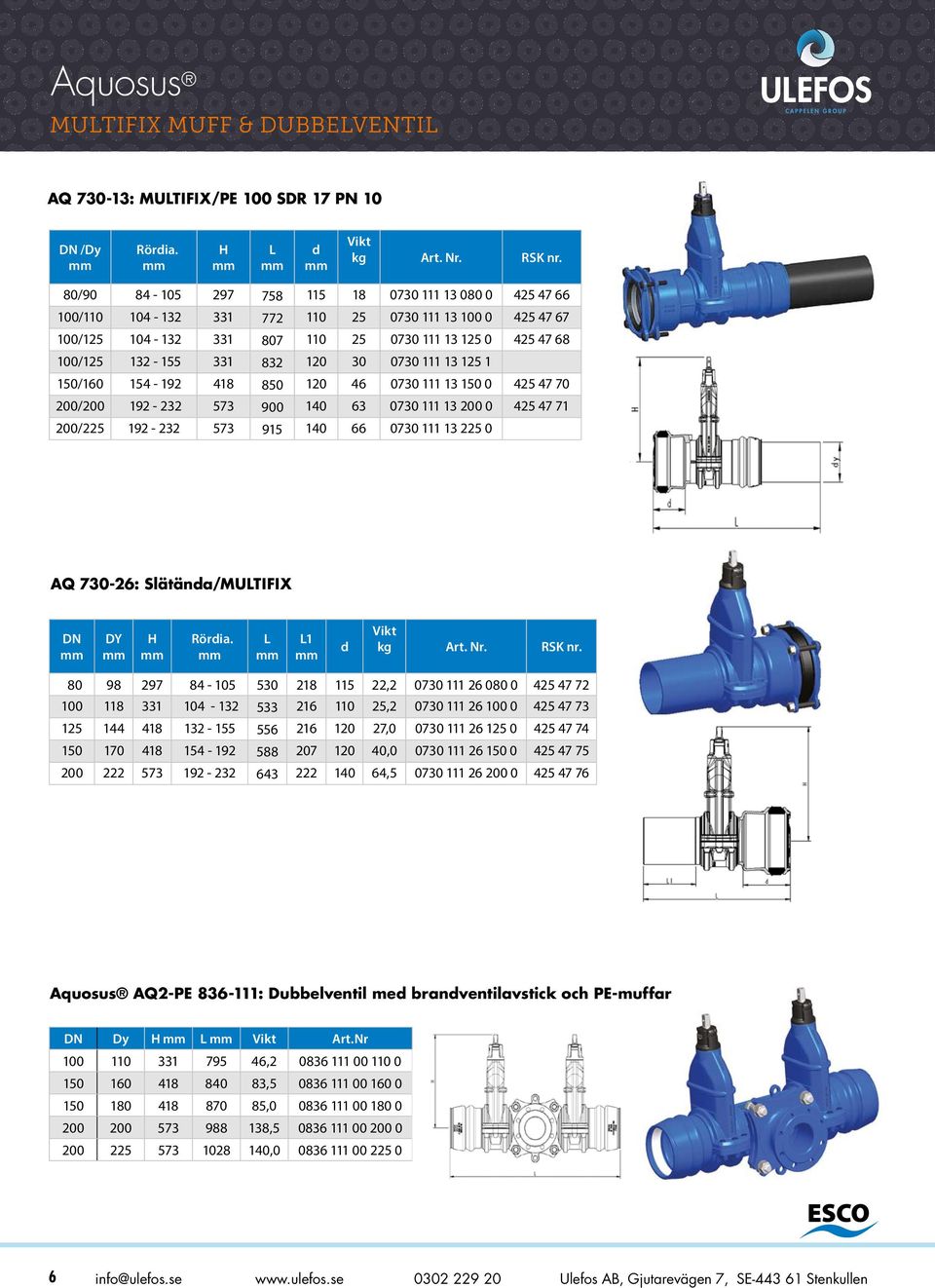

3 MUTIFIX MUFF & DUBBEVENTI AQ : MUTIFIX/PE 100 SDR 17 PN 10 /Dy Rördia. d kg Art. Nr. RSK nr. 80/ / / / / / / AQ : Slätända/MUTIFIX DY Rördia. 1 d kg Art. Nr. RSK nr , , , , , Aquosus AQ2-PE : Dubbelventil med brandventilavstick och PE-muffar Dy Art.Nr , , , , , info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen

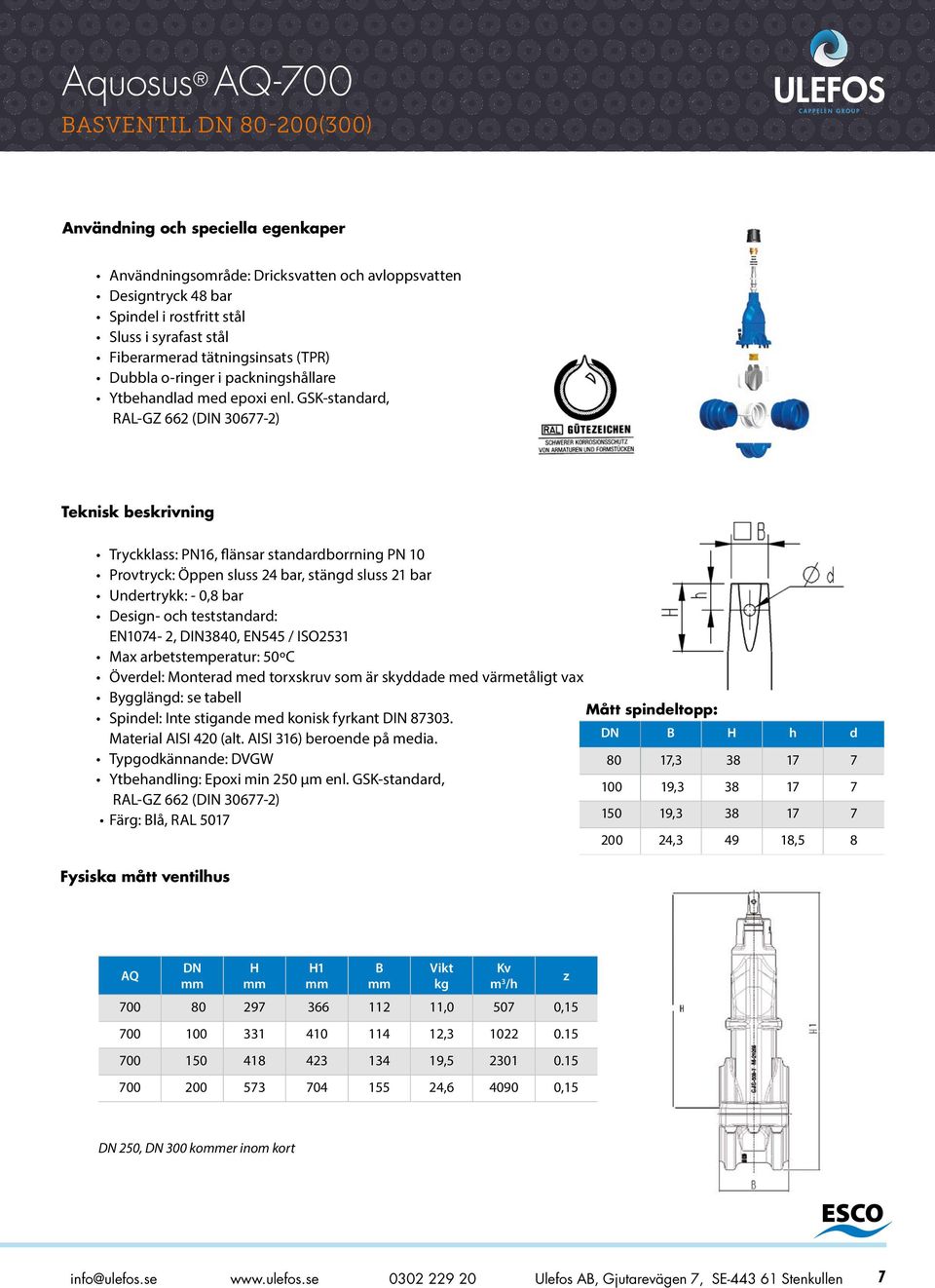

4 AQ-700 BASVENTI (300) Användning och speciella egenkaper Användningsområde: Dricksvatten och avloppsvatten Designtryck 48 bar Spindel i rostfritt stål Sluss i syrafast stål Fiberarmerad tätningsinsats (TPR) Dubbla o-ringer i packningshållare Ytbehandlad med epoxi enl. GSK-standard, RA-GZ 662 (DIN ) Teknisk beskrivning Tryckklass: PN16, flänsar standardborrning PN 10 Provtryck: Öppen sluss 24 bar, stängd sluss 21 bar Undertrykk: - 0,8 bar Design- och teststandard: EN1074-2, DIN3840, EN545 / ISO2531 Max arbetstemperatur: 50ºC Överdel: Monterad med torxskruv som är skyddade med värmetåligt vax Bygglängd: se tabell Spindel: Inte stigande med konisk fyrkant DIN Mått spindeltopp: Material AISI 420 (alt. AISI 316) beroende på media. B h d Typgodkännande: DVGW 80 17, Ytbehandling: Epoxi min 250 μm enl. GSK-standard, , RA-GZ 662 (DIN ) , Färg: Blå, RA , ,5 8 Fysiska mått ventilhus AQ 1 B kg Kv m 3 /h , , , , , ,15 z 250, 300 koer inom kort info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen 7

5 AQ-700 BASVENTI (300) Materialspecifikation Karaktäristik Pos Detalj Material 1 Ventilhus EN1563-EN-GJS Spindelmutter CW602N 3 Sluss AISI 316 ( alt. EN-GJS ) 4 Glidbrickor slussport POM C Tätningsinsats TPR- termoplastiskt gui - PP 6 Fläns EN1563-EN-GJS Underdel EN1563-EN-GJS Bultar St 8.8 DIN912 9 Nedre glidlager POM C Övre glidlager POM C Spindel AISI 420 (alt. AISI 316) 12 O-ringar Gui EPDM 13 O-ringar Gui EPDM 14 Packningshållare CW602N, avzinkningshärdig mässing 15 Plast topp PP 16 Dekal Blå - högerstängande Röd - vänsterstängande 17 O-ring Gui EPDM Öppen/stängd moment Antal varv öppen/ stängd Ventilens innerdiameter Max tillåtet vridmoment Normalt vridmoment Nm Nm Nm Nm Nm Nm Nm Nm 250, 300 koer inom kort EN 1171: , tabell 6, kategori 3 Montering Om ventilen inte stänger vid max moment kolla möjliga hinder eller fel med ventilen. Se FDV dokumentation. Rekoenderad Möjlig Möjlig Rekoenderas ej 8 info@ulefos.se Ulefos AB, Gjutarevägen 7, SE Stenkullen
