1 Aug 2016 Id.nr. LO-0102 Utgåva 01 INSTRUKTIONER MOTTAGNINGSKONTROLL Notera på protokollet timmätarställning och övriga uppgifter. Besiktiga aggregatet enligt följande: 1. Skruvar, handtag, hjul (låsa/ vrida) Är allting helt? 2. Elluttag och sladd Är allting helt? 3. Spännena för insugsgallret Om inte listerna sluter tätt justera spännena. 4. Gummilister filterramen + partikelfiltret Listerna trasiga och behöver bytas = service eller byt (partikelfilter). 5. Förfiltret Ser filtret bra ut? Dammsug eller byt om så behövs. 6. Grovfiltret Ser filtret bra ut? Dammsug eller byt om så behövs. 7. Partikelfiltret Ser filtret bra ut? Släpp det mot golvet för rengöring. Byt om så behövs *. 8. Nedsmutsningsgraden Kontrollera om smuts samlats som hindrar luftflödet = rengöring. Om smuts samlats under rören = rören tappat effekt och kan behöva bytas. 9. Rören Gångtid mer än 3000 timmar = rörbyte. Om rören har oxiderat och blivit gråa i botten = rören kan behöva bytas (se bilden). Nytt rör 1500 timmar. OK. BYT 10. Rör och joniseringsreglage Låter rören bra? (Svagt väsande) Kommer det en svag klorlukt vid max jonisering och min fläkt? Om så inte är fallet kan det betyda att rören är slut eller skadade = byt rör. Det kan även betyda att ingen ström når rören = service. 11. Fläkt och reglage Fungerar vreden/ spänningslampan? 12. Instruktioner, etiketter o.d. Se till att båda instruktionslapparna finns där, etiketterna o.s.v. Komplettera vid behov. * Om partikelfiltret byts notera på etiketten datum och timmätarställning.

2 Aug 2016 Id.nr. LO-0101 Utgåva 01 Mottagningsprotokoll joniseringsaggregat Kund... Ort... Ansvarig hos kund... Arbetsplats... Ort... Ansvarig på arbetsplats... Modellbeteckning... Serienummer... Timmätarställning... Inventarienummer... Ockulär besiktning av skick Kommentar/ Åtgärd 1. Skruvar, handtag, hjul (låsa/ vrida) o Elkontakten/ sladden o Spännena för insugsgallret o Gummilister filterramen + partikelfiltret o Förfiltret o Grovfiltret o Partikelfiltret o Nedsmutsningsgraden o Rören o... Kontroll av funktion Kommentar/ Åtgärd 10. Rör och joniseringsreglage o Fläkt och fläktreglage o... Övriga åtgärder Kommentar/ Åtgärd 12. Inplastade instruktioner o... Övriga kommentarer Namn... Datum... Sign...

3 Sep 2016 Utgåva 1 Id.nr. M-1012 OxySan 600, OxySan 1000, OxySan 2000, OxySan 4000 Serviceinstruktioner Funktionskontroll Filterkontroll Rörkontroll Byte/ rengöring av joniseringsrör Rengöring av galler, fläkt och rör med tryckluft Fyll i och montera servicekortet Slutkontroll och våtrengöring av chassi Timräknare (Ej i bild) Reglage för luftfläkten Vred för joniseringsnivån Snabbsäkring för fläkten Strömbrytare Om frågor uppstår eller reservdelar behöver beställas kontakta oss på telefon för vidare koppling till sakkunnig inom Jack Midhage AB. Kontakt för enfas 230 V Panel OxySan 2000 och OxySan 4000 JACK MIDHAGE AB BÅSTAD info@midhage.se Tel: Fax:

Sep 2016 Id.nr. M-1012 Utgåva 1 Funktionskontroll Sätt på burken: Låter rören bra (svagt väsande)? Luktar det lite ozon vid max jonisering och min fläkt vid utblåset? Fungerar vreden/spänningslampan?

Jämför antal timmar med riktlinjerna för filterbyte. Byt vid behov. Kolla att det är bra spänst i snäpplåsen och att den svarta gummilisten sluter an mot burken.

4 Sep 2016 Id.nr. M-1012 Utgåva 1 Funktionskontroll Sätt på burken: Låter rören bra (svagt väsande)? Luktar det lite ozon vid max jonisering och min fläkt vid utblåset? Fungerar vreden/spänningslampan? Hur många timmar har burken gått? (De vita siffrorna på svart botten) Ser burken oskadad ut? Sitter alla dekalerna kvar? Fungerar hjulen låsa/vrida? Filterkontroll Ser filtren rena/dammiga ut? Jämför antal timmar med riktlinjerna för filterbyte. Byt vid behov. Kolla att det är bra spänst i snäpplåsen och att den svarta gummilisten sluter an mot burken. När du lyfter ut ramen kolla att gummilisten är hel längst ned mot spännlisten. Efterspänn snäpplåsen på insugsgallret. Skaka ur partikelfiltret om du inte byter. (Släppa det mot golvet/ marken är enklast.) Kolla gummilisten på filtrets stålram. Se till att det finns en blå pil på filtret. Rörkontroll Ser rören rena/dammiga ut? Finns det damm på botten/sidan av utrymmet där kassetten sitter? Sitter elkontakten till fläkten ordentligt Jämför antal timmar med riktlinjerna för rörbyte: Byt alltid vid längre gångtid än 3000 timmar. Mer än 1000 timmar ta ut ett rör och kolla status. Håll i plasthylsan, spänn ut bygeln Ta bort nätet och kolla hur stor andel av aluminiumfolien är grå/oxiderad Är det mer än hälften och/eller det är mycket oxid i botten av röret byt rören Nytt rör eller upp till 1000 timmar - Behövs ej byta timmar - Kontrollera Mer än 3000 timmar - Byt Nytt rör 1500 timmar OK BYT

5 Sep 2016 Id.nr. M-1012 Utgåva 1 Byte/ rengöring av joniseringsrör Koppla ur den jordade elkontakten Skruva loss joniseringskassetten från plåtchassiet Om det finns damm innanför plastkåpan ta bort och blås rent med tryckluft. Obs! Saknas det tätningslist (tidigaste aggregaten) beställ då skickar vi omgående. Skruva försiktigt ur joniseringsrören. Håll i den svarta plasthållaren. Håll ut jordbygeln som sitter mot röret Metallstrumpan på glasröret tas av försiktigt. Om det går trögt, blöt metallstrumpan och glasröret i minuter. Glasrören och metallstrumpan tvättas i ljummet vatten med vanligt rengöringsmedel. Undvik att blöta ned den svarta plasthållaren. Se till att alla delar är riktigt torra innan slutmontaget börjar. Innan metallstrumpan monteras, kontrollera att inga synliga sprickor finns i glaset. Då skall röret bytas och inte användas mer. Kontrollera att nätet inte sitter för löst på glasröret. Håll ut jordbygeln som stabiliserar röret och montera rören genom att hålla i plasthållaren. När alla rören är på plats, skruva fast kassetten och sätt ihop den jordade kontakten till fläkten. Rengöring av galler/ fläkt/ rör Ibland får maskinen mycket damm på framsidan. Beror på baksug som fläkten genererar runt kanterna och mitt på utblåsgallret. Ta bort filtren och sätt på aggregatet på max fläkt och min jonisering. Blås med tryckluft runt sidorna och i mitten av utblåsgallret Vid behov, skruva loss gallret och våttorka alla ytor. Därefter blåser man rent rören fram baksidan för att se till att det inte finns damm på rören. Var försiktigt - blåsmunstycket får aldrig någonsin vara innanför plåtchassiet. Låt burken gå 2-3 minuter efter det att du är klar med tryckluften. Koppla ifrån elen och avsluta med att våttorka de interna plåtytorna. Etikett Servicekort Fyll i servicekortet Kontroll Datum Mätarställning Rengöring utförd Partikelfilter utbytt Joniseringsrör utbytta Jack Midhage AB Tel: Hallandsvägen 27 info@midhage.se Fyll i aktuell data: Datum Mätarställning Kryssa för vad som är gjort: Rengöring Byte av partikelfilter Byte av joniseringsrör Klistras på insidan plåtchassiet innan du sätter in partikelfiltret.

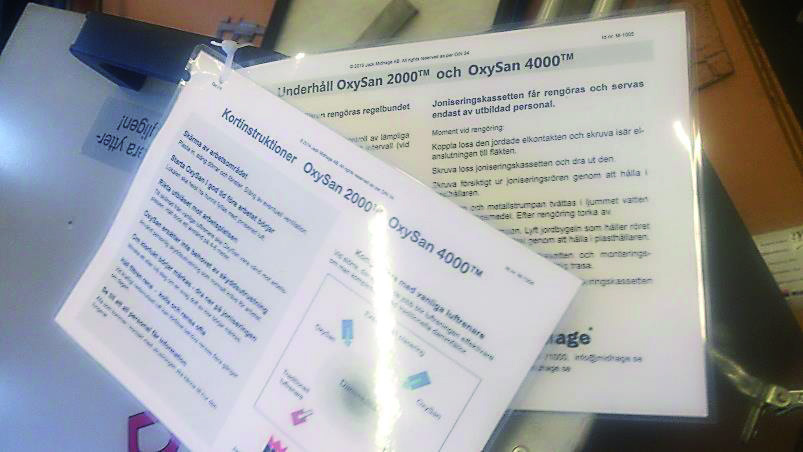

Diamantverktyg, hårdmetallverktyg och maskiner för byggindustrin Sep 2016 Id.nr. M-1012 Utgåva 1 Dekal på sidan Inplastade instruktioner OBS! RIKTA UTBLÅSET MOT DAMMKÄLLAN!

6 Diamantverktyg, hårdmetallverktyg och maskiner för byggindustrin Sep 2016 Id.nr. M-1012 Utgåva 1 Dekal på sidan Inplastade instruktioner OBS! RIKTA UTBLÅSET MOT DAMMKÄLLAN! Jag rensar luften på din arbetsplats! Sparar din hälsa! Jag tar bort byggdamm (kvarts- och stendamm), dålig lukt, mögelsporer, rök och bakterier genom joniseringsteknik. Jag blåser ut joniserad luft som får föroreningarna att klumpa ihop sig och falla till golvet - i stället för att komma in i dina lungor. Joniseringen återställer också jonbalansen till den hälsosamma nivå som ren, frisk utomhusluft har. Förbättrar arbetsmiljön, sparar din hälsa och underlättar arbetet. För att effektivt rensa luften från damm ska utblåset (till skillnad från en vanlig dammfälla) vara riktat MOT dammkällan! Slutkontroll och rengöring av chassi Efterdra alla skruvar, fronten på joniseringskassetten, utblåsgallret. Kontrollera även ledhjulen och lyftöglor. Våttorka all externa plåtytor. Montera grov- och ytterfilter. Se till att etiketter, dekalen på sidan och de inplastade instruktionerna finns på plats på burken. Beställ om det saknas. Sätt i elkontakten och starta aggregatet på nytt och funktionstesta ytterligare en gång: Låter rören bra (svagt väsande)? Luktar det lite ozon vid max jonisering och min fläkt vid utblåset? Fungerar vreden/spänningslampan? Tillbehör Filter Beskrivning Art.nr. OxySan 600, OxySan 1000 G4 Förfilter på ram G4 Grovfilter F9 Partikelfilter med ram G4F-600 G4G-600 F9P-600 OxySan 2000, OxySan 4000 G4 Förfilter på ram G4 Grovfilter F9 Partikelfilter med ram G4F-2000 G4G-2000 F9P-2000 Joniseringsrör Beskrivning Art.nr. Joniseringsrör, OxySan 600, OxySan 1000 J-600 Joniseringsrör, OxySan 2000, OxySan 4000 J-2000 För mer assistans, reservdelar eller annan produktinformation kontakta Jack Midhage AB. Teknisk dokumentation. Vi förbehåller oss rätten att göra ändringar utan meddelande Jack Midhage AB. All rights reserved as per DIN 34.
