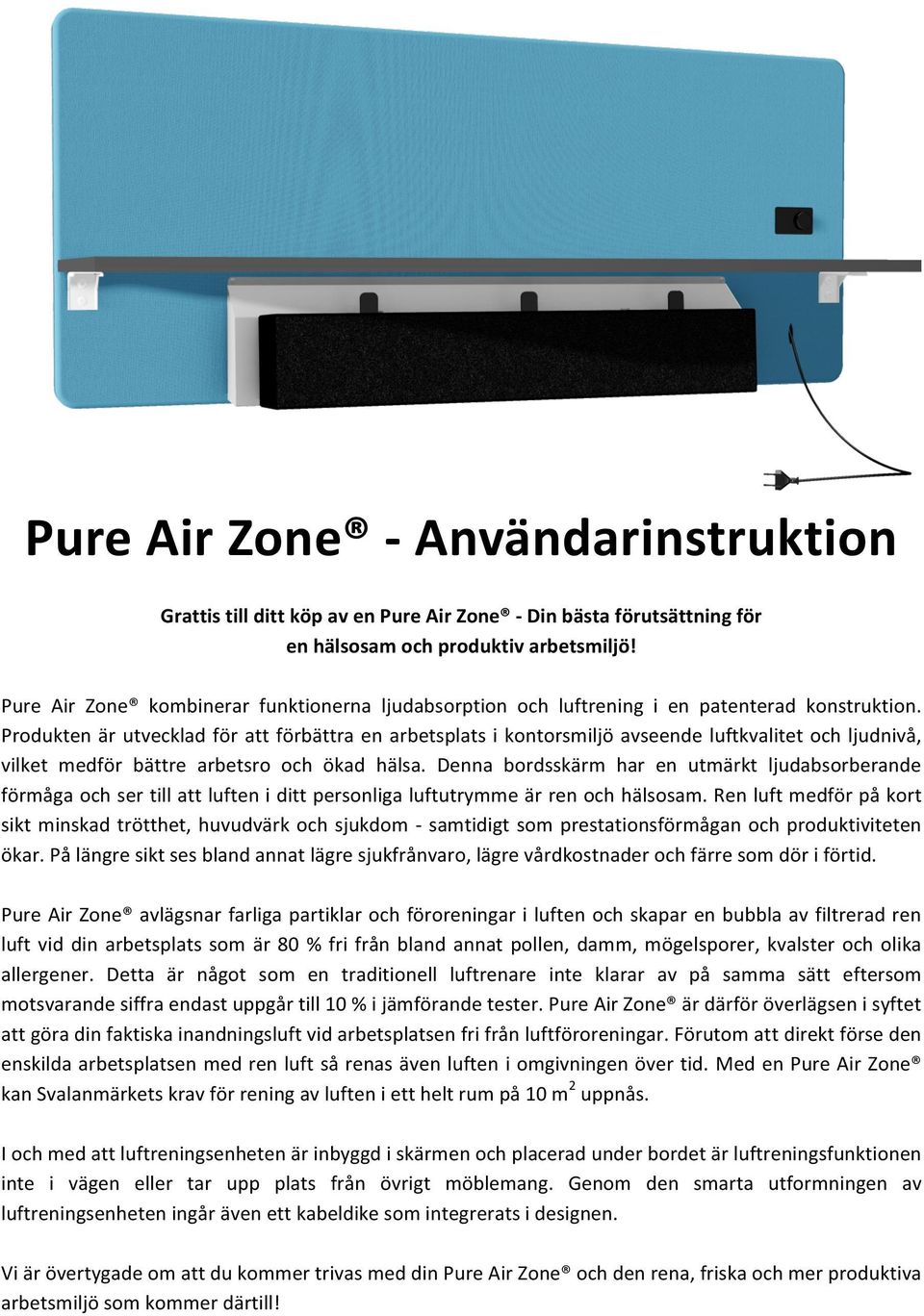

1 Pure Air Zone - Användarinstruktion Grattis till ditt köp av en Pure Air Zone - Din bästa förutsättning för en hälsosam och produktiv arbetsmiljö! Pure Air Zone kombinerar funktionerna ljudabsorption och luftrening i en patenterad konstruktion. Produkten är utvecklad för att förbättra en arbetsplats i kontorsmiljö avseende luftkvalitet och ljudnivå, vilket medför bättre arbetsro och ökad hälsa. Denna bordsskärm har en utmärkt ljudabsorberande förmåga och ser till att luften i ditt personliga luftutrymme är ren och hälsosam. Ren luft medför på kort sikt minskad trötthet, huvudvärk och sjukdom - samtidigt som prestationsförmågan och produktiviteten ökar. På längre sikt ses bland annat lägre sjukfrånvaro, lägre vårdkostnader och färre som dör i förtid. Pure Air Zone avlägsnar farliga partiklar och föroreningar i luften och skapar en bubbla av filtrerad ren luft vid din arbetsplats som är 80 % fri från bland annat pollen, damm, mögelsporer, kvalster och olika allergener. Detta är något som en traditionell luftrenare inte klarar av på samma sätt eftersom motsvarande siffra endast uppgår till 10 % i jämförande tester. Pure Air Zone är därför överlägsen i syftet att göra din faktiska inandningsluft vid arbetsplatsen fri från luftföroreningar. Förutom att direkt förse den enskilda arbetsplatsen med ren luft så renas även luften i omgivningen över tid. Med en Pure Air Zone kan Svalanmärkets krav för rening av luften i ett helt rum på 10 m 2 uppnås. I och med att luftreningsenheten är inbyggd i skärmen och placerad under bordet är luftreningsfunktionen inte i vägen eller tar upp plats från övrigt möblemang. Genom den smarta utformningen av luftreningsenheten ingår även ett kabeldike som integrerats i designen. Vi är övertygade om att du kommer trivas med din Pure Air Zone och den rena, friska och mer produktiva arbetsmiljö som kommer därtill!

2 Introduktion Vi har nöjet att leverera en Pure Air Zone luftreningsanläggning. Det är mycket viktigt att Ni läser och förstår instruktionerna innan Ni använder Pure Air Zone. Om Ni har frågor - kontakta Er återförsäljare. Denna Instruktion ska finnas tillgänglig för alla användare, förvaras på skyddad plats och ska åtfölja produkten, om den övergår till annan arbetsplats. Endast behöriga personer får använda Pure Air Zone! Behörighet innebär skyldighet att ta del av instruktionerna, samt att följa dem! Produktbeskrivning Beskrivning av delar 1. Skärm 2. Kontrollpanel 3. Hastighetsreglage 4. Bordsfäste 5. Fläktkåpa 6. Hållare för kabeldike (och filter) 7. Förfilter 8. Sladd 9. Bordsskiva

3 Funktion Pure Air Zone fungerar så att en fläkt drar in förorenad luft från omgivningen genom ett förfilter och ett finfilter. Därefter transporteras den renade luften uppåt inuti bordsskärmen. Den rena luften tar sig sedan genom en flödesutjämnande konstruktion och blåser sedan ut genom tyget med väldigt låg hastighet och sprider sig framför bordsskärmen. Arbetsplatsen fylls upp och en zon av ren luft skapas och omger personen som sitter framför Pure Air Zone. Ren luft Förorenad luft Fläkt Installation/Kom igång Finfilter Förfilter Montering till ditt skrivbord Placera på ett stabilt bord Placera inte på en dragig plats A: Skruva fast bordsfästena i bordsskärmen: A A B: Skruva upp bordsfästena med bordsskärmen under bordsskivan: B B

4 Justera luftens hastighet Justering av lufthastighet sker via en kontrollpanel som sitter på framsidan av Pure Air Zone. På kontrollpanelen finns ett reglage som används för att byta mellan olika lufthastighetslägena. De olika lägena är: OFF» Luftrenaren är avstängd. LOW» Personlig luftrening med fokus på låg ljudnivå. MEDIUM» Personlig luftrening normalläge. BOOST» Luftrening för hela kontorsrummet. Skötsel och underhåll Reglage Förfilter Förfiltret bör dammas av eller dammsugas försiktigt en gång i månaden och maskintvättas en gång per år vid normal användning. Maskintvätt bör ske i 30 C. Torkning bör ske hängandes. Torktumla är ej att rekommendera. Får ej strykas. För mer tvättråd se förfiltrets tvättrådslapp. OBS! Använd inte förfiltret förrän det är helt torrt. Använd inte produkten utan förfilter. Finfilter Finfiltret är underhållsfritt och bör bytas ut minst en gång per år vid normal användning. Förbrukade filter sorteras som brännbart. Det är av yttersta vikt att hanteringen av filtret sker på ett varsamt sätt genom hela kedjan från produktion till installation och drift. Förvara filtret så länge som möjligt i emballaget för att skydda det från yttre skador. När filtret ska tas ur emballaget. Lyft ej i filtret. Öppna kartongen, vänd kartongen 180 grader och lyft av kartongen försiktigt. Hanteras varsamt, tappa ej filtret. Filtermediet är skört och en skada på ytan kan försämra filtrets funktion. Filtren ska lagras, även under kortare perioder, med vecken i vertikalt läge. Byte av filter Stäng av produkten genom att vrida reglaget till OFF och dra sedan ur stickkontakten ur vägguttaget. Gör detta 30 minuter innan nästa steg. Ta försiktigt bort förfiltret genom att först trä av kortändarna och sedan hållarna för kabeldiket. Lossa försiktigt på de tre spännena, spännbanden och hållarna som håller fast finfiltret. Avlägsna det förbrukade finfiltret och släng direkt. Sorteras som brännbart avfall. OBS! Hantera förbrukade filter med försiktighet eftersom de kan ha samlat på sig farliga partiklar och föroreningar. Kontrollera att packningen runt fläktkåpan är intakt. Placera det nya finfiltret på samma ställe som det gamla satt och håll fast filter samt hållare medan du spänner åt spännbanden. Börja förslagsvis med det i mitten. OBS! Var noga med att det är tätt runtom filtret och att det sitter på rätt plats. Använd endast originalfilter som är avsedda för denna produkt. Trä försiktigt på förfiltret genom att först trä det över hållarna och sedan över kortändarna. Se till att finfiltret behåller sin rätta position. VARNING! Pure Air Zone får absolut inte översköljas med vatten!

5 Säkerhetsföreskrifter Pure Air Zone är endast avsedd för bruk i kontorsmiljö eller annan likvärdig inomhusmiljö. Normal användning avser 8 timmar per dag, 5 dagar i veckan i MEDIUM- läge. Pure Air Zone får inte användas av personer som har nedsatt fysisk, sensorisk eller intellektuell förmåga eller bristande erfarenhet och kunskap, om de inte har fått handledning eller instruktioner för hur produkten används av en person som ansvarar för deras säkerhet. Använd aldrig produkten Utan att fläktkåpa, finfilter och förfilter är korrekt monterade. Med skadade, igentäppta eller blöta filter. I närheten av byggnadsarbete med fint damm från exempelvis gips, betong, mjöl eller aska. I närheten av lättantändlig gas, m.m. Om oljud eller förhöjda vibrationer upptäcks. Vid förekommande fall ska produkten stängas av omedelbart och skickas för service. Du får inte Blockera luftintaget eller utblåset. Placera produkten under ett brandlarm. Olja motorn under några omständigheter - lagren är permanent smorda och förseglade. Placera produkten i närheten av värmeaggregat eller annan värmekälla. Ovanstående kan orsaka allvarliga skador på produkten skador som inte omfattas av garantin. Föreskrifter för elsäkerhet Kontrollera regelbundet att elkablar och komponenter är i oskadat skick. Använd aldrig luftrenaren om någon elkabel eller komponent är skadad. Om elkabeln är skadad måste den bytas ut av tillverkaren, auktoriserad servicepersonal eller någon annan kvalificerad person. Dra eller lyft aldrig produkten i elkabeln. Dra alltid ur elkontakten från vägguttaget före underhåll och rengöring. Förvara alltid produkten på en torr plats Anläggningsägaren ansvarar för Anslutningen av Pure Air Zone till elnätet. Uppställning och uppriktning. Att medlevererade skydd finns monterade samt hålls rengjorda och i gott skick. Säkerheten vid användning av Pure Air Zone. Att inte obehöriga personer kan komma åt att starta och köra maskinen. Utförande av kontroller, service och reparationer

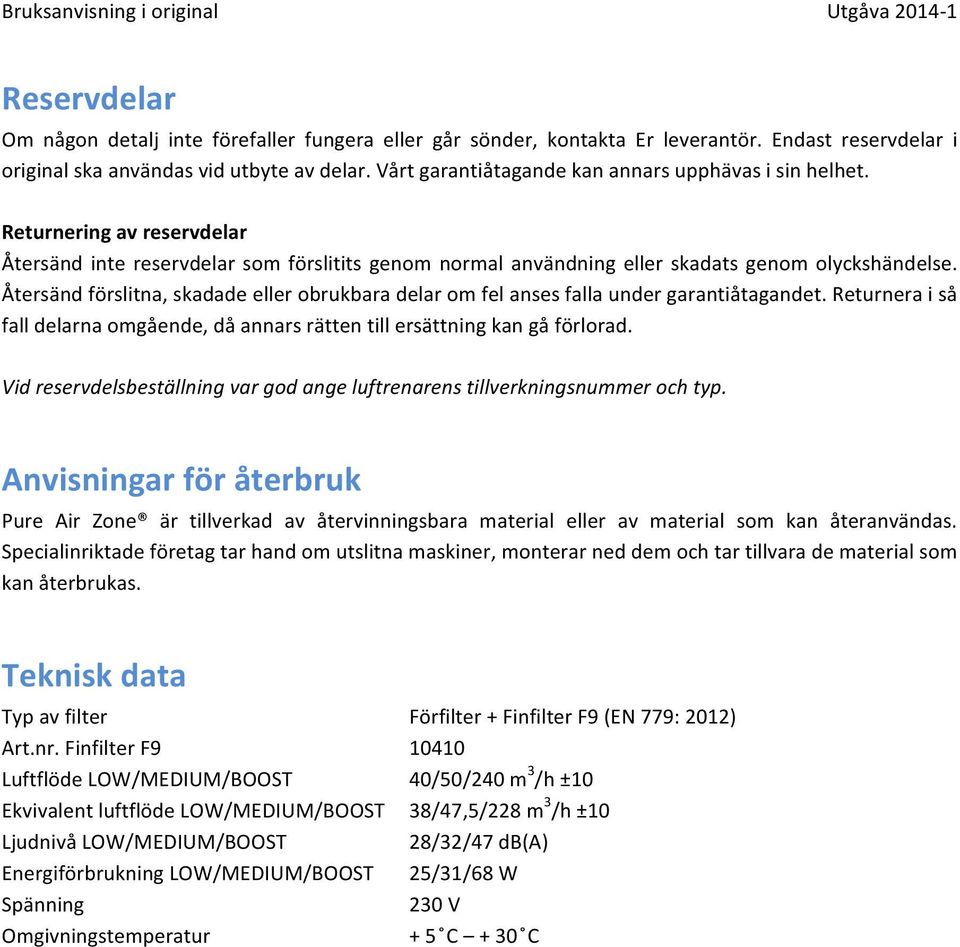

6 Reservdelar Om någon detalj inte förefaller fungera eller går sönder, kontakta Er leverantör. Endast reservdelar i original ska användas vid utbyte av delar. Vårt garantiåtagande kan annars upphävas i sin helhet. Returnering av reservdelar Återsänd inte reservdelar som förslitits genom normal användning eller skadats genom olyckshändelse. Återsänd förslitna, skadade eller obrukbara delar om fel anses falla under garantiåtagandet. Returnera i så fall delarna omgående, då annars rätten till ersättning kan gå förlorad. Vid reservdelsbeställning var god ange luftrenarens tillverkningsnummer och typ. Anvisningar för återbruk Pure Air Zone är tillverkad av återvinningsbara material eller av material som kan återanvändas. Specialinriktade företag tar hand om utslitna maskiner, monterar ned dem och tar tillvara de material som kan återbrukas. Teknisk data Typ av filter Art.nr. Finfilter F9 Luftflöde LOW/MEDIUM/BOOST Ekvivalent luftflöde LOW/MEDIUM/BOOST Ljudnivå LOW/MEDIUM/BOOST Energiförbrukning LOW/MEDIUM/BOOST Spänning Omgivningstemperatur Förfilter + Finfilter F9 (EN 779: 2012) /50/240 m 3 /h ±10 38/47,5/228 m 3 /h ±10 28/32/47 db(a) 25/31/68 W 230 V + 5 C + 30 C
