Handbok Perrot Greenkeeper Windows 95 ver. 2.04

Transkript

1 Handbok Perrot Greenkeeper Windows 95 ver Installera Perrot Greenkeeper med hjälp av CD skivan och gör detta som vid all annan installation av nya program på din dator under windows installations-meny. Då det är klart och du startat programmet skall du få upp nedan bild på Din bildskärm. Börja med att föra muspekaren till Ok- knappen och tryck en gång på vänster musknapp. Därefter skall nedan bild komma upp på bildskärm.

2 För muspekaren till programlisten i ovankant och tryck på Arkiv. Tryck på Kodord vid denna bild. Slå in kod (7 tecken utan mellanslag). Tryck därefter på Ok. Uppläggning av anläggningsdata sker under flik Systemuppläggning. Här lägger man upp Pumpdata och rörledningarnas hydrauliska kapaciteter. Ventildata, dvs varje ventils bevattnad areal, vilken rörledning den tillhör och vattenflöde m3/tim.

3 Nästa steg är att lägga in grunddata över din anläggning. Aktivera Systemuppläggning och välj pump/hyrdrauliska grupper. Börja med att aktivera de pumpar som finns i ditt system. Knappa sedan in varje pumps flöde. Markera rutan och skriv in värde. Hydrauliska grupper och Hydrauliska sektorer skall sedan bestämmas flöden för. Hydrauliska grupper innebär rörledningarnas kapacitet och hydrauliska sektorer innebär att man kan begränsa tillåtet flöde inom en hydraulisk grupp. Används vanligast i större system typ golfbanor.

4 VENTILDATA Nästa steg under Systemuppläggning är uppläggning av namn och data för alla Dina ventiler i systemet. Allt inom de vita fälten kan ändras eller inmatas ett värde. Med position menas att ventilen startar i en annan ordning än föreslagen position. Exempel: Om man önskar att ventil 1 skall starta som nr. 3 i bevattningsprogrammet skall man under position ändra 1:an till en 3:a. Namn på ventilen bör väljas så kort som möjligt eftersom namnet kommer fram i klartext på översiktsbilden över Din anläggning. Areal innebär den bevattnade arealen och bör anges så noggrant som möjligt eftersom programmet använder dessa data vid beräkning av tid/mm nederbörd i bevattningsprogrammen. Hydr.sekt. är förvalt till 0 vilket innebär att man ej använder sektorer i sin anläggning. Önskar man använda sektorer skall en siffra mellan 1 och 20 matas in. PROGRAMUPPLÄGGNING Här lägger man upp alla sina bevattningsprogram. Upp till 20 st olika kan namnges och lagras på datorn.

5 Aktivera Enskildaventiler: Välj Nytt Program:

6 Ange programnamn och tryck på OK: Här anger man tid eller mm nederbörd för de ventiler man vill skall ingå i detta program. Aktivera därefter knappen programtest:

7 Här ser man då namnet på programmet, Typ av program, Beräknad vattenförbrukning och programmets längd. Bekräfta med OK-knappen 2 ggr. Gå därefter till flik Överföring : Aktivera Överför/Ta bort program:

8 Till vänster visas alla program man utfört programtest på som ligger på hårddisk. Högerklicka i rutan med programnamn så kommer knappen överför program upp. Högerklicka på denna knapp och programmet överförs till Ventilstyrningsenheten. Klicka på OK. Gå till val Ändra Aktiva program: Här visas bevattningsstatus. Finns inget inlagt så klicka i första vita rutan till vänster så visas programmet som finns i VCU:n. Klicka på namnet:

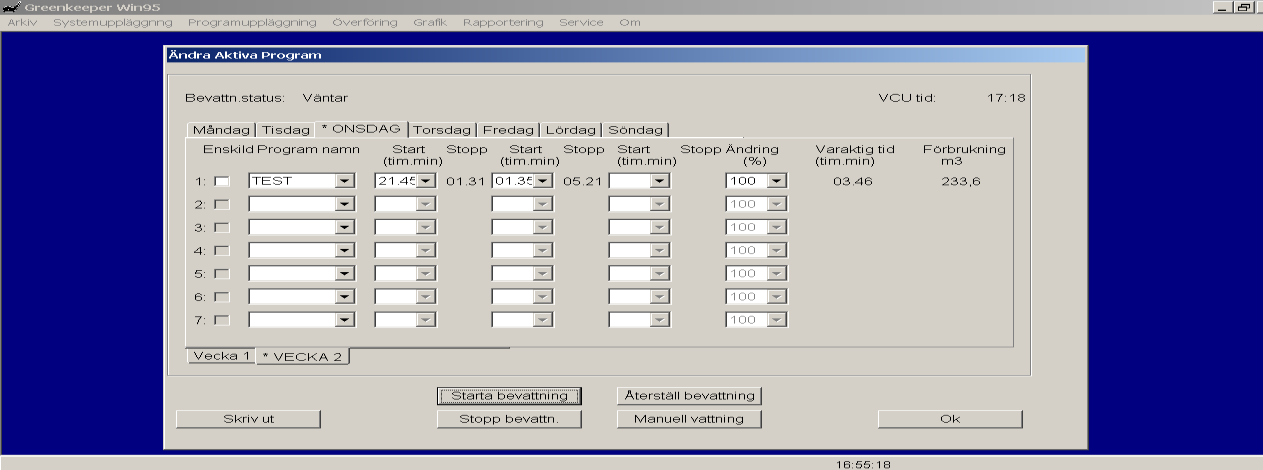

9 Här väljer man starttid för programmet för de dagar man vill vattna. Observera att alla dagar skall programmeras då bevattning önskas. Väljer man att repetera programmet efter så får man tänka på att man bytt dag. Ovan exempel visar att man startar bevattning på kvällen mot torsdag och även 01:35 natten mot onsdag. Här kan man %-ellt minska och öka bevattningstiden. Efter man är klar med alla dagar i 14- dagarscykeln så skall man trycka på knappen Starta bevattning: Bevattningsstatus ändrar då till Väntar vilket innebär att bevattningen startar vid nästa inprogrammerad starttid
