2 Agenda 1. Landskrona Energi AB 1. Organisation och verksamheter 2. Fjärrvärme 1. Distribution 2. Nyckeltal 3. Miljö 4. Fjärrvärmepriset 5. Produktion 6. Framtid och utmaningar 3. Frågor

3 Landskrona Energi AB Maggie Karpicka Fjärrvärmeingenjör

4 Landskrona Energi AB Helägt bolag av Landskrona stad Etablerat år 2010 med start från år 2011 Svarar för elnätdistribution, stadsnätsverksamhet och fjärrvärmedistribution Äger Landskrona Kraft AB Svarar för fjärrvärmeproduktion och kraftvärmeverksamhet Ca 70 anställda inom verksamheten Årlig omsättning ca 280 Mkr Investerar drygt 600 Mkr år Kraftvärmeverk, mottagningsstation för el, kontor

5 Här finns vi! Kontor vid Gasverksgatan 2 Byggår

6 Styrelse & beslut Styrelseledamöterna utses av kommunfullmäktige 5 ledamöter plus 3 suppleanter Ordförande Björn O Persson (m) Strategiska beslut Skall underställas kommunfullmäktige för beslut/fastställande 6

7 Våra verksamheter Etablering för respektive verksamhet: Elnät 1908 Distribution inom tätorten Landskrona Ingen elhandel Fjärrvärmenät 1981 Produktion och distribution av värme Produktion av el från år 2012 Stadsnät 1991 Distribution av informationstjänster Skånes bästa och snabbaste stadsnät! 1 Gbit 7

8 Distribution & Miljö Maggie Karpicka Fjärrvärmeingenjör

9 - tal 2011 Antal kunder Ansluten effekt Såld årsenergi Lägenheter Villor Total kulvertlängd st. (+ 46 st. jmf. med 2010) 151 MW ( kw jmf. med 2010) MWh ( MWh jmf. med 2010) st. (+ 34 st. jmf. med 2010) st. (+ 31 st. jmf. med 2010) 119 km 9

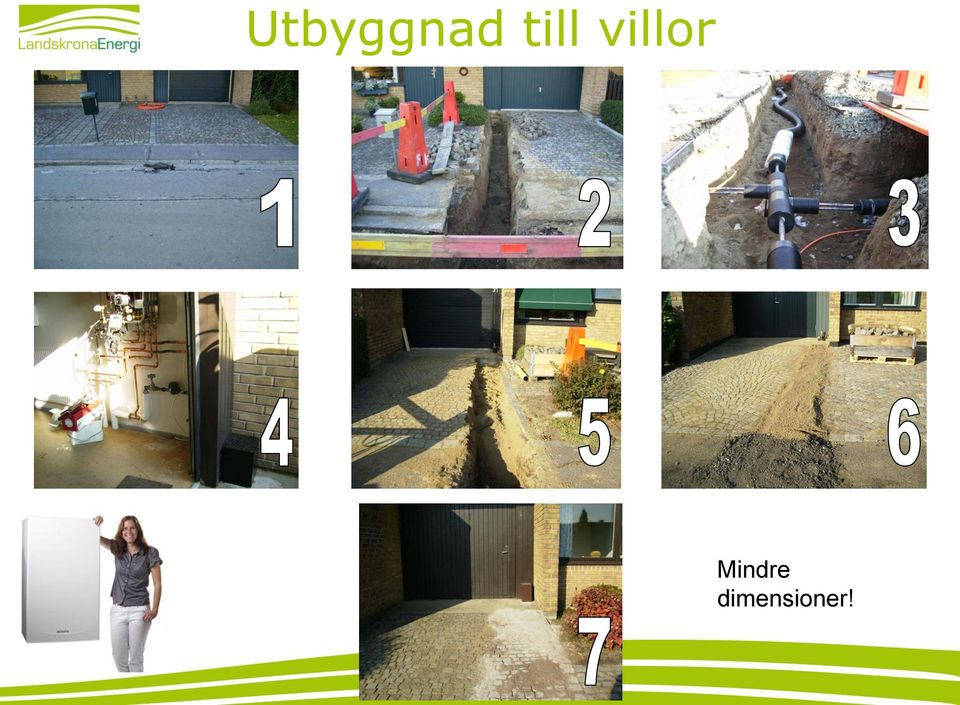

10 Utbyggnad till villor Mindre dimensioner!

11 Utbyggnad till villor Avslutade och pågående 2012 Kv. Tre Bröder (Primärnät till 31. st. villor) Förtätningar Planerade 2013 Ev. Erikstorpsvägen Ev. Gamla Kyrkogatan Och fortsatta förtätningar där så är möjligt 11

12 Större utbyggnadsprojekt Större dimensioner!

13 Större utbyggnadsprojekt Avslutade och pågående 2012 Inkoppling Energiknuten DSV Örenäs slott Kv. Pilängen (Primärnät till 401 st. lägenheter) HB Jan-Hus (5 st. flerbostadshus) Förtätningar (Badhusgatan m.fl.) Planerade 2013 LSS Boende Kv. Gurkan, etapp II Ev. Citadellet Ev. Varvet Förstärkningsledning genom staden Fortsatta förtätningar 13

14 Avslut förstärkningsledning DN 450 Tillhör sista etappen för överföringsledningen HBG LA. Längd ca 1700 m, pris 20 Mkr Effekt 80 MW 14

15 Total energiförbrukning! Primärenergi ANV Här hittar vi nyttigheterna såsom fjärrvärme, el, gas osv. ENERGI- OMVANDLING TRANSPORTER FÖRÄDLING UTVINNING PRIMÄRENERGI 15

16 Miljövärden 2011 Landskrona Fjärrvärme Jämförelse Resurseffektivitet: 0,15 PEF (Och minskande!) El: 2,5 PEF eo1: 1,2 PEF Klimatpåverkan vid energiomvandling (förbränning): Klimatpåverkan exkl. energiomvandling (produktion och distribution): 19,6 g CO2ekv/kWh 7,9 g CO2ekv/kWh Ur primärenergisynpunkt är det alltså viktigare att spara el än fjärrvärme! Andel fossila bränslen: 0,17 16

17 Procent Fjärrvärme En miljörörelse! 120 Andel fossil respektive förnybar energi i fjärrvärmeproduktionen på Landskrona Energi AB sedan 1981 med prognos till Yara lägger ner sin produktion och en av Landskronas största spillvärmeleverantörer uteblir. Ett extremt kallt år. Tillsammans har vi stoppat 400 oljetankbilar från att köra in i Landskrona varje år! Överföringsledningen till Helsingborg byggs. Andel fossil energi Andel förnybar energi 0 17

18 öre/kwh inkl. moms Fjärrvärmepriset Kostnadsutveckling för uppvärmning av villor med prognos till ,00 180,00 160,00 162,40 140,00 120,00 100,00 80,00 60,00 40,00 20,00 0,00 129,8 84,38 77, Fjärrvärme i Landskrona Elvärme Oljeuppvärmning Fjärrvärme i Sverige Linjär (Fjärrvärme i Landskrona) Linjär (Elvärme) Linjär (Oljeuppvärmning) Linjär (Fjärrvärme i Sverige) Medel i Sverige Landskrona Elvärme Olja

19 Nya fjärrvärmepriser från den 1 jan 2013 Prisjustering med KPI Oktoberindex 2012 Prognos januari oktober 2012: 0,87 % (motsvarar en höjning med 9,8 kr/månad för en normalstor villa som förbrukar 20 MWh per år). Inga övriga förändringar av priset! Vi eftersträvar en rimlig, förutsägbar och stabil prisutveckling samt, Priskonstruktioner som ger kunder ekonomiska incitament att satsa på energieffektiviseringsåtgärder som kommer er, oss och miljön till godo! 19

20 Beräkningsexempel Villor Beräkningsexemplet gäller för en normalstor villa som förbrukar 20 MWh per år baserat på KPI för januari oktober Fjärrvärme Totalpris/år Fast avgift/år (månad) Rörlig avgift/kwh År kr 4355 kr (363 kr) 0,557 kr År kr (366 kr) 0,562 kr Jämförelse: Medelpriset i Sverige på 84,38 öre/kwh ger en årlig kostnad på kr/år

21 Vad erbjuder vi mer? Utöver ett bra miljöval samt ett av Skånes lägsta priser per kwh! Erbjuder vi. Trygg, driftsäker, tyst och bekymmersfri uppvärmning Gratis hembesök för nya kunder 2 års garanti Självriskeliminering ingår, upp till 5 000kr Service ingår i priset för fjärrvärme Ett besök per två år 21

22 Vad står vi inför år 2013? REKO Ökat fokus på kundbemötande samt kundförtroende genom bl.a. arbete med ökad transparens Utveckling av energitjänster Allt större vikt av att optimera sin energianvändning

23 Produktion Jan Lindeberg Avdelningschef Värme

24 Energiknuten bränsleval, storlek och kostnad? Effekt 33 MW, bränsle 15% flis och 85% PTP (plast+trä+papper) 10% förluster 21+4 MW värme EL 7 MW Effektbehov till 2500 villor eller värmebehovet till 8000 villor (180 GWh/år) Hushållsel till villor (50 GWh/år) Intern EL 1 MW 24

25 Avgörande beslut Principriktningsbeslut för utbyggnad av kraftvärme togs i KF den 15/ Länsstyrelsens yttrande med förslag till beslut om förlängd igångsättnings tid med tre år (31/ ) togs den 20/ Länsstyrelsens beslut angående sanering av fastigheten är att åtgärda den del som skall bebyggas i vertikalled utan gräns ner till <MKMmassor. (Merkostnad?) 25

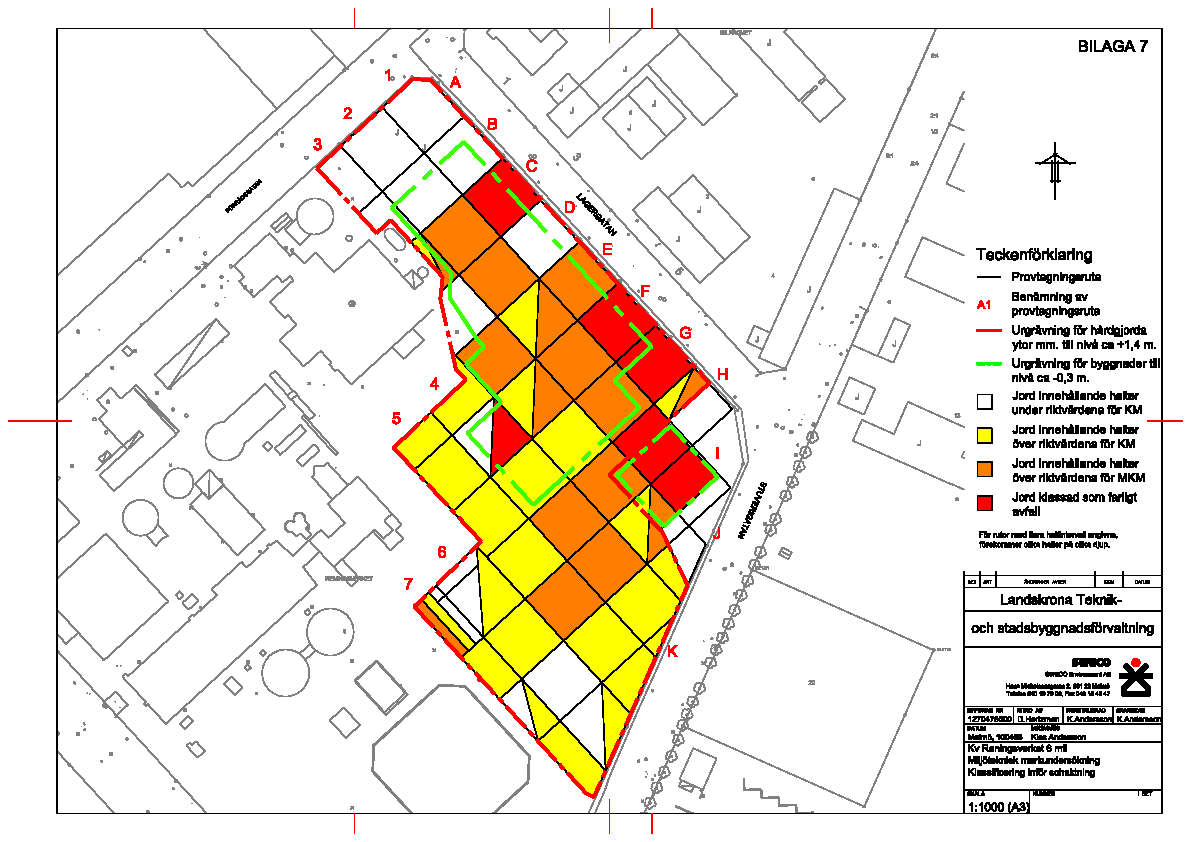

26 Innan byggstart, ton förorenade massor borttransporteras till deponi. (PEAB ) Arsenik och tungmetaller 5800 transporter Ruta 20x20m

27 Avslut mot schaktvägg När åtgärdsmålen inte har uppfyllts i en schaktvägg har ytterligare schaktning ej utförts, vilket är i enlighet med Länsstyrelsens beslut.

28 Detalj av schaktvägg höljen från bilbatterier Boliden Bergsöe AB är ett återvinningsföretag som tar emot uttjänta blybatterier från hela Norden. Vem som är ägare till denna soptipp vet vi ej, däremot fanns här tidigare en bilskrot

29 Provtagning SWECO Grundvattenyta 1,5 m Prover = + 2,5m +0,00 Avslutningsprov för schaktbottnar uttogs som samlingsprov, bestående av 5 och högst 10 stickprov inom ytan 20x20m Riktvärde för<mkm skall uppfyllas i avslutningsprovet

30 Uppfyllnad med sjösand 30

31 Upphandling av Huvudentreprenörer Lot 0, Mark efterbehandling m.m. (arbeten i egen regi) Lot 1, Panna, Völund a/s (babcock & wilcox) Lot 2, Turbin, växellåda och generator från Fincantieri Lot 3, Byggnad, PEAB (konstruktör WSP) Lot 4, Ackumulator, YIT Lot 5, Fjärrvärmerör, Värmesvets Lot 6, Styrsystem, Logiksystem AB Lot 7A, Ställverk, European Electric Technology Lot 7B, Elsystem, Goodtech Lot 7C, MCC-skåp, ABB Lot 7R, Reservkraft, Olsons Elektromekaniska AB Lot 7T, Mellantransformator, Unitrafo Huvudkonsult, RENG CONSULTING Arkitekt, GRIAB 31

32 Projektering påbörjas i 3D

33 Processen utan rökgaskondensering 1. Gripklo hämtar bränslet ifrån bränslelagret (volym 5000 m3) 2. Bränslet dumpas i bränsletratten för vidare färd ner i stupet mot ugnen där 5 st. pushers matar in bränslet i pannan. (förbränningstid 30 min) 3. Ammoniak sprutas in i pannan för att minska kväveoxidutsläppen. 4. Förvärmd luft tillsätts till förbränningen i olika steg. 5. Vattnet kokas till ånga som leds till en turbin som i sin tur driver en generator via en växellåda. 6. Efter turbinen kondenseras ångan till vätska som sedan lämnar värme till fjärrvärmenätet via 2 st. kondensorer (växlare) 7. Efter det att rökgaserna har passerat Ekonomisern går de vidare till det semitorra rökgasreningssytemet där aktivt kol och kalk tillförs för att minska svavelutsläppen. (textilfilter) 8. Bottenaska 500 kg/h, Flygaska 300 kg/h 33

34 Rökgaserna blir bonus för miljön. Option på 20 Mkr ger ytterligare 23 GWh värme/år 1.Eftersom inget nytt bränsle tillförs Rökgaskondenseringen minskar utsläppen av CO2 till luft med 2070 ton/år, vilket motsvarar 565 ton kol 2.Kostnaden för att neutralisera denna mängd koldioxid är motsvarande kr/år 3.Värmeåtervinningen motsvarar ca 23 GWh/år beräknat efter 8 månaders full drift av rökgaskondenseringssystemet 4.Leverantör är Götaverken Miljö och B&W Völund Bild. Scrubber condenser 34

35 Markplan kraftvärmeverket Rökgasrening Processbyggnad Förbindelse Bränslemagasin 5000 m3 Pannhall, första leverans maj

36 PEAB, byggstart

37 Völund, påbörjar arbetena våren 2011 Överhettaren lyfts på plats 37

38 Arbetsplatsen hösten 2011

39 Aktionsångturbin och växellåda från Fincantieri lyfts på plats via montagehål i taket den 27/

40 Processbyggnad (B) bottenplan Rökgasrening, 3 st. traforum, högspänningsställverk, reservkraft pumprum, mavapumpar och fläktrum. Askhantering finns på gårdssidan med silo på tak för hantering av flygaska, kol och eldningsolja. Plan-2, +4,70m Lågspänningsställverk, turbinkondensorer, vattenrening, vattenlab. och hydraul aggregat Plan-3, +14,35m Rökgasrening, mavatank och turbin Plan-4, +24,35m Ventilationsrum för process byggnad Byggnaden kan indelas i fyra huvuddelar, bränsle A, process B, panna C och administration D A C B D 40

41 Fördelning KVV rensat från marksanering (590 Mkr) Kostnad i Mkr Antal sysselsatta/vecka

42 Mkr KVV-budget Investeringsnivån beräknades till 550 Mkr i 2009-års penningvärde, omräknat för år 2012 är nivån 580 Mkr (KPI-index) Utöver budget har marksanering och optioner tillkommit med 55,2 Mkr 620,0 Totalsumma inkl. 55,2 Mkr. ( ) 55,2 19,2 6,0 30,0 Prognos RGK Sommarkylning Marksanering EL Styr FV-rör Ackum. Bygg Turbin Panna Mark 42

43 Värmeleverans och värmebehov i Landskrona MW Energiknuten Värmeleverans i GWh/år Normalår är ca 320 GWh 43

44 Här produceras värmen och nu även el Omfattande investeringar Sänkta produktionskostnader 15 % flis + 85 % PTP (papper, trä, plast) 21+4 MW värme Värmebehovet till st. villor 7 MW el Hushållsel till st. villor 44

45 Framtid & utmaningar Jan Lindeberg Avdelningschef Värme

46 EVITA Effektivt värmesamarbete i sydväst Filbornaverket Energiknuten Örtofta 46

47 EVITA, vad är det? Ledning knyter samman fjärrvärmenäten i Helsingborg-Landskrona med Lomma-Lund-Eslöv Samordnar produktionen Helsingör (250) Ängelholm ((210) Helsingborg (1030) Landskrona (300) (GWh) Eslöv Gemensam fjärrvärme för hushåll i Köpenhamn (9500) Lomma Lund (1000) Öresundsregionen (1/9 av Sverige befolkning) Malmö (2350) 47

48 Fjärrvärme i Öresundsregionen Dominerande i de stora städerna Driver klimatomställningen Helsingör (250) Ängelholm ((210) Helsingborg (1030) Landskrona (300) (GWh) Eslöv Betydande elproduktion (kraftvärmeproduktion) Stort spillvärmeutnyttjande Köpenhamn (9500) Lomma Malmö (2350) Lund (1000) Effektiv avfallsförbränning 48

49 EVITA - Tar ansvar för utveckling av hållbart energisystem Kundnytta Ökad konkurrenskraft och tillväxt Spillvärme från industrin Attraherar ny industri, ESS Mer stabilt pris till kunderna Miljönytta Bidrar till skånska klimatmål: ton CO 2 / år (motsvarar personbilar per år) Ökad elproduktion i elområde 4: + 15 GWh (som en mindre stad) Samhällsnytta Leveranstrygg produktion och sänkta kostnader Samverkan för att utveckla det hållbara samhället Samverkan med industrin tryggar arbetstillfällen 49

50 Frågor?
