1 Dokument-ID: Synology_QIG_1bayCL_

2 SÄ KERHETSFÖ RESKRIFTER Läs igenom dessa anvisningar noggrant före användning och behåll bruksanvisningen på ett säkert ställe för framtida referenser. Håll borta från direkt solljus och kemikalier. Tillförsäkra att det inte finns plötsliga ändringar i miljöns temperatur och fuktighet. Synology-produkten får vara upprättstående. Den får inte ligga vågrätt. Placera inte Synology-produkten i närheten av vätska. Före rengöring måste du frånkoppla nätkabeln först. Torka Synology-produkten med fuktiga servetter. Använd inte kemikalier eller aerosolrengöringsm edel för att rengöra produkten. Placera inte Synology-produkten på en ostadig vagn, på ett ostadigt bord eller skrivbord om du vill undvika att produkten ramlar. Nätkabeln måste kopplas till ett uttag med rätt spänning. Tillförsäkra att den tillförda spänningen är rätt och stabil.

3 FÖ RPACKNINGENS INNEHÅ LL Innan du sätter igång, var god och kontrollera paketens innehåll för att verifiera att alla nedanstående föremål finns med. Huvudenhet X 1 Installations-CD-s kiva strömadapter 2M RJ-45 LAN-kabel Monteringsset nätsladd Skruvar för att fästa hårddisken X 6 (2 extra) Skruvar för att fästa Synology-hö ljet X 3 (1 extra)

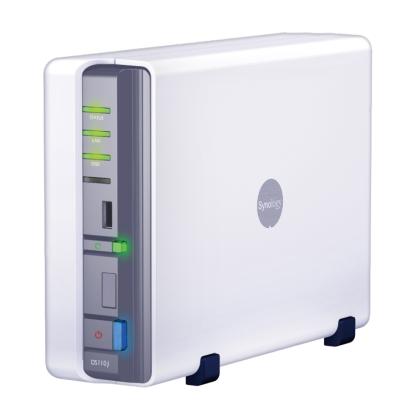

4 EN Ö VERSIKT AV DISKSTATION Nr. Artikelnamn Plats Beskrivning 1) Strömknapp Framsida Strömknappen används för att slå på eller stänga av Synology DiskStation. Om du vill stänga av Synology DiskStation, håll strömknappen nedtryckt tills du hör ett pip och strömlysdioden börjar blinka. 2) LED-indikatorer Framsida 3) Knappen Copy Framsida LED-indikatorn används för att visa den interna hårddiskens och systemets status. Mer information hittar du under LED-INDIKATORTABELLER på sidan 15. Knappen Copy börjar lysa när du ansluter en USB-enhet (t.ex.: digital kamera, USB-flashminne) till USB-porten på framsidan. När du trycker på knappen kopieras data från den anslutna USB-enheten till Synology DiskStations interna hårddisk. 4) USB-port Fram- och baksida Synology DiskStation har USB-portar för anslutning av externa hårddiskar, USB-skrivare eller andra USB-enheter. 5) esata-port Framsida 6) Fläkt Baksida 7) RESET-knapp Baksida 8) LAN-port Baksida esata-porten används för anslutning av en extern SATA-hårddisk Fläkten leder bort överskottsvärme från Synology DiskStation. Den startas automatiskt när servern startas. Om fläkten inte fungerar som den ska kommer du att höra pipljud. 1. Å terställa IP, DNS, lösenord för administratörskonto till standardvärde 2. Om du vill installera om Synology DiskStation. LAN-porten finns där du ansluter RJ-45-kabeln tillsynology DiskStation.

5 Nr. Artikelnamn Plats Beskrivning 9) Strömuttag Baksida Via strömuttaget ansluter du nätadaptern till Synology DiskStation.

6 INSTALLERA HÅ RDDISKEN Disk Station kräver en 3.5 SATA-hårddisk för installation. Se följande steg för mer information: Varning! Om du installerar en hårddisk med data lagrade på den, kommer systemet att formatera hårddisken och radera alla data i vissa fall. Vänligen säkerhetskopiera data om du behöver dem. 1. Placera servern vågrätt på ett skrivbord. Bakre panelen bör vara vänd mot dig. 2. Tryck för att skjuta bort övre höljet.

7 3. Dra upp övre höljet. 4. Placera hårddisken in i bayen. 5. Sätt fast hårddisken med de 4 medföljande skruvarna

8 6. Sätt på övre höljet och skjut det tillbaka. 7. Sätt fast höljet med hjälp av de 2 medföljande skruvarna.

9 SLÅ PÅ SERVERN 1. Anslut strömadaptern till servern och koppla nätkontakten till ett vägguttag. 2. Använd LAN-sladden för att koppla servern till en switch/router/hubb. 3. Tryck på strömknappen på frontpanelen för att slå på servern. Vänta tills strömindikeringen lyser ständigt blått.

10 INSTALLERA SYSTEMETS MJUKVARA Windows-användare 1. Sätt i installations-cd-skivan i skivfacket. 2. Välj Starta från autorun-menyn. 3. Följ anvisningarna som visas på skärmen för att slutföra installationen. Obs! Om du väljer snabbinstallation kommer administratörslösenordet att vara tomt.

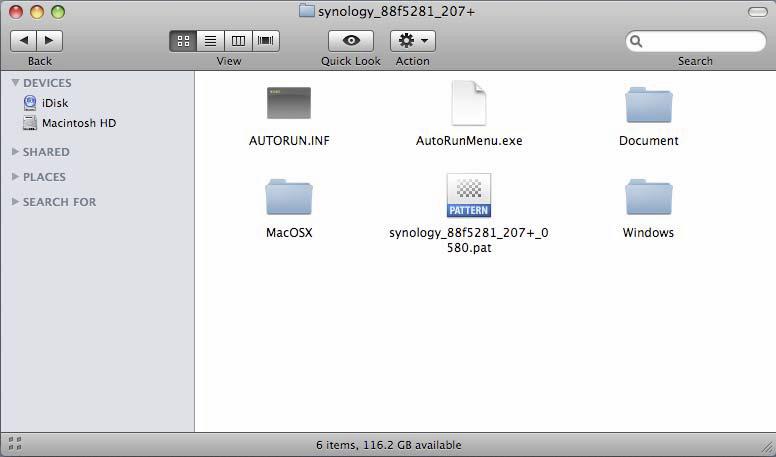

11 Mac-användare 1. Sätt i installations-cd-skivan i skivfacket. 2. Dubbelklicka på CD-ROM-enhetens miniatyr. 3. Dubbelklicka på MacOSX. 4. Dubbelklicka på SYNOLOGY-Assistant.dmg.

12 5. Dubbelklicka på miniatyren SYNOLOGY-Assistant.dmg som automatiskt skapades på skrivbordet. 6. Dubbelklicka på Synology Assistant för att köra installationsguiden. 7. Klicka på Bläddra för att välja.pat -installationsfilen på installations-cd-skivan. 8. Följ anvisningarna som visas på skärmen för att slutföra installationen. Obs! Om du väljer snabbinstallation kommer administratörslösenordet att vara tomt.

13 GRATTTIS! Servern har installerats. Se bruksanvisningen på installations-cd-skivan för information om avancerade inställningar och hantering. För mer information eller för online resurser, besök

14 SYNOLOGY DISKSTATION SPECIFIKATIONER Objekt DS111 Intern hårddisk 3.5 SATA (II) x 1 Max. kapacitet Hot Swappable-hårddisk Externt hårddiskgränssnitt 3TB Nej USB x 3 esata x 1 LAN-port Gigabit x 1 USBCopy Systemfläkt (mm) x 1 (50 x 50) Mått (HxBxD) (mm) 160 x 63 x 218 Vikt (kg) 0,81 Windows 2000 och senare Klienter som stöds Mac OS X 10.3 och senare Ubuntu 9.04 och senare Max. användarkonton 2048 Max. gruppkonton 256 Max. delade mappar 256 Max. antal samtidiga anslutningar Max. antal stödda IP-kameror Filsystem Volymtyp Intyg HDD-viloläge Meddelande om händelser NTP FTP över SSL/TLS HTTPS-anslutning Windows ADS-domän iscsi Programmerad start/avstängning Vaka med LAN EXT4 EXT3 FAT (extern disk, läsa/skriva) NTFS (extern disk, läsa/skriva) Grundläggande FCC klass B CE klass B BSMI klass B Nej English Deutsch Français Italiano Español Dansk Norsk Svensk Lokalisering Nederlands Русский Polski Magyar Português do Brasil Português Europeu Türkçe Český 日本語 한국어 繁體中文 简体中文

15 Objekt DS111 Nätspänning: 100V till 240V AC Frekvens: 50/60Hz Strömkonsumtion och Miljökrav Användningstemperatur: 5 till 35 C (40 till 95 F) Förvaringstemperatur: -10 till 70 C (15 till 155 F) Relativ fuktighet: 5% till 95% RH Max. höjdintervall: 3048 m ( fot)

16 LED-INDIKATORTABELLER LED-indikering Färg Status Beskrivning Grön Statisk Av Normal volym HDD-viloläge STATUS Orange Statisk Blinkar Tillgängligt utrymme < 1GB Tillgängligt utrymme < 1% Volymen är sönder eller har kraschat Ingen volym Statisk Gigabit länk LAN Grön Blinkar Nätverket är aktivt Av Nätverket fungerar inte DISK/ esata Grön Blinkar Av Hårddisken används Hårddisken är normal Statisk USB-hårddisk har upptäckts USBCopy Grön Blinkar Kopierar data Av Ingen USB-hårddisk ansluten Statisk Power redo Ström Blå Blinkar Startar upp Stänger ner Av Stäng av
