1 Användarmanual V2.2.2:maj 2015 MultiBit Syntest 1

2 MultiBit Innehållsförteckning Inledning 3 MultiBit Syntest Hantering av podden 4-8 Redovisning av resultat Laddning 4 Bakgrunden till MultiBit Ljudvolym 5 Skötselanvisningar 27 Hörlurar 5 Felsökning 28 Ljusstyrka 6 Support och kontakt 29 Sätta på podden 7-8 CE-deklaration 30 Förberedelser inför test 9-14 Demo 15 MultiBit Syntest 2

3 Inledning MultiBit är ett syntest som går ut på att identifiera siffror på endera en iphone eller en ipod Touch (kallas fortsättningsvis podden). Såväl iphone som podden måste vara utrustad med en Retinaskärm. MultiBit är avsett enbart för egenkontroller, ej för diagnostik MultiBit Syntest 3

4 Hantering av podden När podden inte används bör den vara ansluten till laddaren Anslutning till laddare i poddens underkant MultiBit Syntest 4

5 Hantering av podden Ljudvolym och hörlurar Podden har en inbyggd högtalare. Ljudvolymen går att reglera Öka minska Det går också bra att använda hörlurar. De ansluts till poddens underkant Uttag hörlur Inbyggd högtalare MultiBit Syntest 5

6 Hantering av podden Ljusstyrka Skärmens ljusstyrka kan justeras i kontrollcentrum. Detta öppnas genom att svepa ett finger uppåt från skärmens nedre kant. Justera ljusstyrkan genom att med fingret dra den ÖVRE vita punkten i sidled. Man lämnar kontrollcenter genom att trycka på hemknappen en gång. Kontrollcentrum MultiBit Syntest 6

7 Hantering av podden Sätta på podden Håll Av/På-knappen nedtryckt tills Applesymbolen kommer upp på skärmen Av/På-knapp Applesymbol Stänga av podden Håll nere Av/På knappen tills visas. Svep nu med fingret från vänster till höger på denna knapp MultiBit Syntest 7

8 Hantering av podden Några sekunder efter start kommer denna bild upp Svep nu med fingret från vänster till höger över Lås upp MultiBit Syntest 8

9 Koppla bort laddaren Förberedelser för MultiBit Syntest Se till att podden är uppkopplad mot Internet Undvik störande ljud Se till att rummet är helt mörkt Sitt bekvämt och lätt tillbakalutad All testning bör göras under samma omständigheter och vid samma tid på dygnet. Tryck nu på MultiBitsymbolen MultiBit Syntest 9

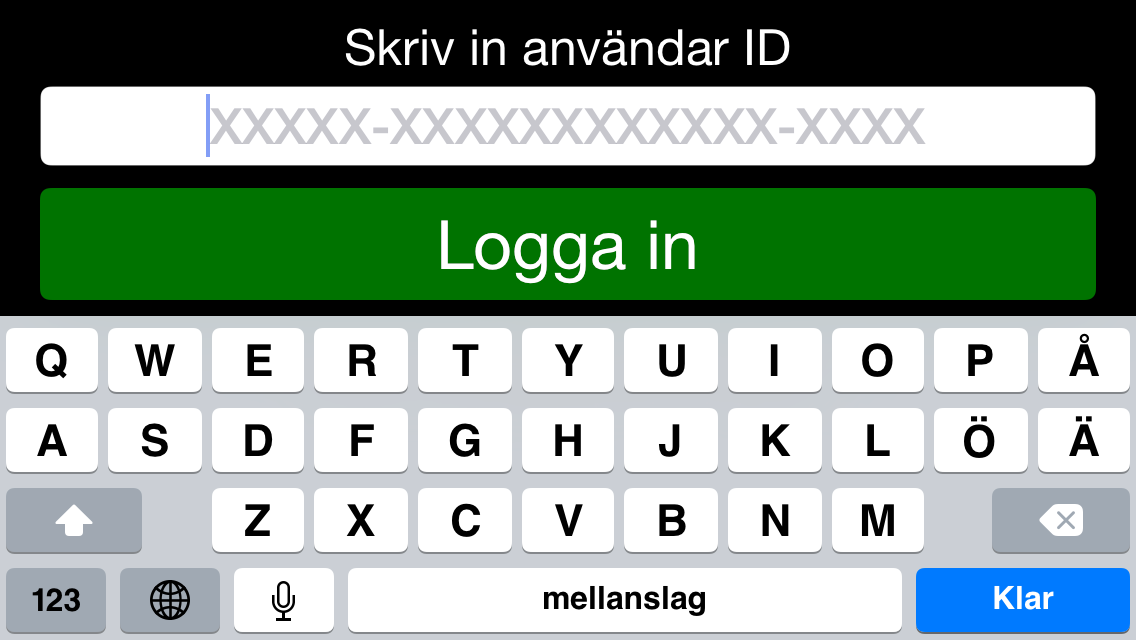

10 Förberedelser för MultiBit Syntest Inloggning Normalt sett kommer denna ruta inte upp eftersom vårdgivaren hanterar detta. För att logga in krävs att man är uppkopplad mot Internet Skriv in det ID du fått av Vårdgivaren. Tryck och sedan på MultiBit Syntest 10

11 Förberedelser för MultiBit Syntest Inloggning Normalt sett kommer dessa bilder inte upp. Vårdgivaren hanterar denna procedur Om du skriver fel ID informeras du om detta. Försök igen Om Internetuppkoppling saknas kommer följande bild upp. Inloggning kan inte ske förrän du är ansluten till Internet igen. MultiBit Syntest 11

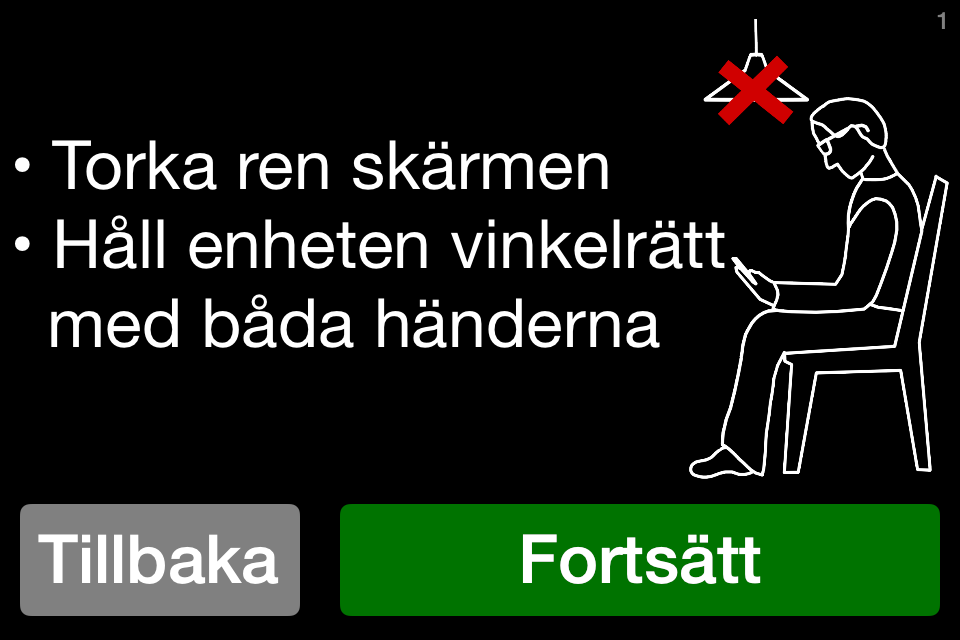

12 Förberedelser för MultiBit Syntest Tryck på därefter på MultiBit Syntest 12

13 Förberedelser för MultiBit Syntest Tryck nu på MultiBit Syntest 13

14 Förberedelser för MultiBit Syntest Man testar ett öga åt gången. Täck för det andra ögat med en bit ogenomskinlig häfta på glasögonglaset. De som inte använder glasögon kan använda en svart lapp (finns på apotek) MultiBit Syntest 14

15 Demo av testsiffor Själva testet föregås av en demonstration av testsiffrorna Nu kommer par av siffror att mycket kort blinka till på olika ställen på skärmen. Samtidigt med siffrorna hörs ett klickande ljud Avsluta demonstrationen genom att trycka på MultiBit Syntest 15

16 MultiBit Syntest MultiBit Syntest 16

17 MultiBit Syntest Nu visas första serien om 8 sifferpar. Efter sista paret kommer följande nya bilder Tryck på MultiBit Syntest 17

18 MultiBit Syntest Nu visas andra serien om 8 sifferpar. Efter sista paret kommer följande nya bilder Tryck på MultiBit Syntest 18

19 MultiBit Syntest Testet är klart Tänd nu ljuset. tryck på MultiBit Syntest 19

20 MultiBit Syntest Nu kommer följande bild upp (exempel) De siffror som användes under testet kommer nu att visas upp samtidigt som dina svar spelas upp. Titta nu på första siffran. Om din inlästa siffra stämmer med den siffra som visas på skärmen trycker du på och annars trycker du på. Gör likadant för den andra siffran. Tryck sedan på Fortsätt på detta sätt till alla testsiffror visats. MultiBit Syntest 20

21 MultiBit Syntest När du är klar med siffergenomgången kommer du till följande bild Tryck på rutan för det öga som testats och därefter MultiBit Syntest 21

22 MultiBit Syntest Nu visas resultatet av testet. Tryck på Om du är ansluten till Internet kommer resultatet nu att skickas till vårdgivaren. Om vill behålla resultatet för eget bruk måste du notera ner det själv. MultiBit Syntest 22

23 MultiBit Syntest Resultatet är nu sparat. Om du är uppkopplad på Internet sparas resultatet på kliniken och kan inte ses på podden. Om du inte är uppkopplad på Internet ligger resultatet kvar i podden tills du blir uppkopplad.. MultiBit Syntest 23

24 Redovisning av MultiBit-resultat Tryck på Knappen inaktivera har som funktion att bryta MultiBits kontakt med vårdgivaren. Tryck på denna knapp ENDAST om du permanent önskar avsluta testning med MultiBit. Exempel på hur arkivet ser ut när Internetuppkoppling finns och resultat är skickat till klinik Exempel på hur arkivet ser ut när Internetuppkoppling saknas MultiBit Syntest 24

25 Information om MultiBit Under fliken finns en beskrivning av MultiBits vetenskapliga bakgrund och information om support (podden måste vara uppkopplad mot Internet för att visa dessa sidor) MultiBit Syntest 25

26 Information om MultiBit Fördjupad information om testprincipen kan återfinnas på Internet på följande adress: MultiBit Syntest 26

27 Skötselanvisningar Utsätt inte podden för fukt. Podden är mycket känslig för fukt. Rengör skärmytan vid behov med en mycket lätt fuktad duk Eftersom podden styrs genom pekrörelser går det inte att styra den med finger där plåster, gasbinda eller annat föremål anbringats Håll alltid podden laddad genom att låta den sitta i laddaren då den inte används Undvik att utsätta podden för stötar och slag. Om glaset på framsidan går sönder slutar podden oftast att fungera MultiBit Syntest 27

28 Felsökning Ett vanligt fel är att man hamnat på fel sidnummer i podden och inte finner MultiBit -applikationen. Genom att trycka på hemknappen en eller flera gånger löser man oftast detta problem. Fungerar inte detta så kan man göra en omstart av podden, dvs stäng av och sätt på densamma Om skärmen är helt svart beror det oftast på att podden inte är laddad. Även om man då sätter podden i laddaren tar det ca 10 minuter innan skärmen lyser upp igen Om inget händer då man pekar/sveper över skärmen kan det bero på smutsig skärm eller på fuktiga fingrar Ytterligare svar på möjliga fel kan återfinnas på www. multibit.biz (kräver Nätuppkoppling) Vid övriga problem kontakta din behandlande klinik. MultiBit Syntest 28

29 Support och kontakt Vid problem kontakta din behandlande klinik. Kliniken nås på telefonnummer MultiBit Syntest 29

30 . DECLARATION OF CONFORMITY NUMBER, NAME AND CLASS OF THE DEVICE MultiBit Vision Test Class I INTENDED USE A test intended for monitoring function of the central retina VALID From june 11, 2014 MANUFACTURER Visumetrics AB, Gothenburg, Sweden We the undersigned hereby declare that the medical devices specified above conform with, and meet the provisions stated in Annex V of the MDD93/42/EEC (LVFS 2003:11) as amended in 2007/47/EG (LVFS 2011:13) This declaration is supported by a Quality System as stated in Annex V of MDD93/42/EEC Gothenburg, June 11, 2014 Bo Frisén CEO Lars Frisén Chairman MultiBit Syntest 30
