GIS och VR (Virtual( Reality) Jonas Tornberg, CHALMERS

Transkript

1 GIS och VR (Virtual( Reality)

2 Grundläggande begrepp och teknik samt tillämpningar

3

4 VIRTUAL REALITY Användingsområden

5 VIRTUAL REALITY - BEGREPP INTERAKTIV VISUELL REALTIDSSIMULERING Interaktiv: Visuell: Realtid: Simulering: Ett aktivt samspel mellan medium och användare. Engagerar sinnen, även audiellt, taktilt, lukt, smak... Ej animerat, allt sker i nuet, helst med minst 30Hz. Liknelse, representation, som om.

6

7 VIRTUAL REALITY - TEKNIK VR HJÄLM - HEAD MOUNTED DISPLAY Två monoskärmar Otymplig att röra sig med Låg upplösning och smalt synfält Grafisk självrepresentation Ganska låg närvarokänsla För en person åt gången Lämplig till PC/UNIX Workstation

8 VIRTUAL REALITY - TEKNIK IMMERSADESK / PIT Tredimensionell desktopmiljö Stereoprojektion Kan integreras med magnetspårning och känselåterkoppling Ganska hög närvarokänsla För 1-2 personer Lämplig till högprestanda PC/UNIX Workstation

9 VIRTUAL REALITY - TEKNIK POWERWALL / VISIONARIUM Tredimensionell storbild Flera skarvade stereoprojektioner Surround sound Ganska hög närvarokänsla För större publik Kräver högprestanda Workstation eller supergrafikdator

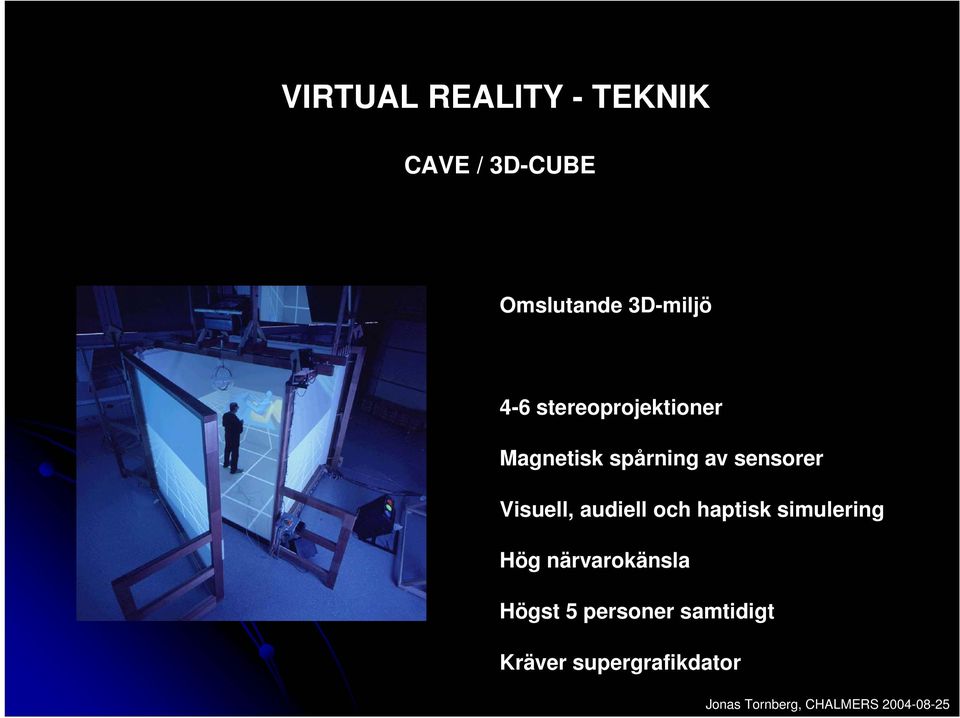

10 VIRTUAL REALITY - TEKNIK CAVE / 3D-CUBE Omslutande 3D-miljö 4-6 stereoprojektioner Magnetisk spårning av sensorer Visuell, audiell och haptisk simulering Hög närvarokänsla Högst 5 personer samtidigt Kräver supergrafikdator

11 VIRTUAL REALITY - TEKNIK AUDIOSYSTEM Omslutande 3D-ljud Akustisk reltidssimulering Koppling mellan grafiska objekt och audiella objekt Separat simuleringssystem

12 VIRTUAL REALITY - TEKNIK HAPTISKA SYSTEM Digital teknik för mekanisk känselåterkoppling Syn och känsel i kombination Liten rörelsefrihet Små krafter (<15N) Kräver PC/UNIX Workstation

13 Tillämpningar av GIS & VR

14

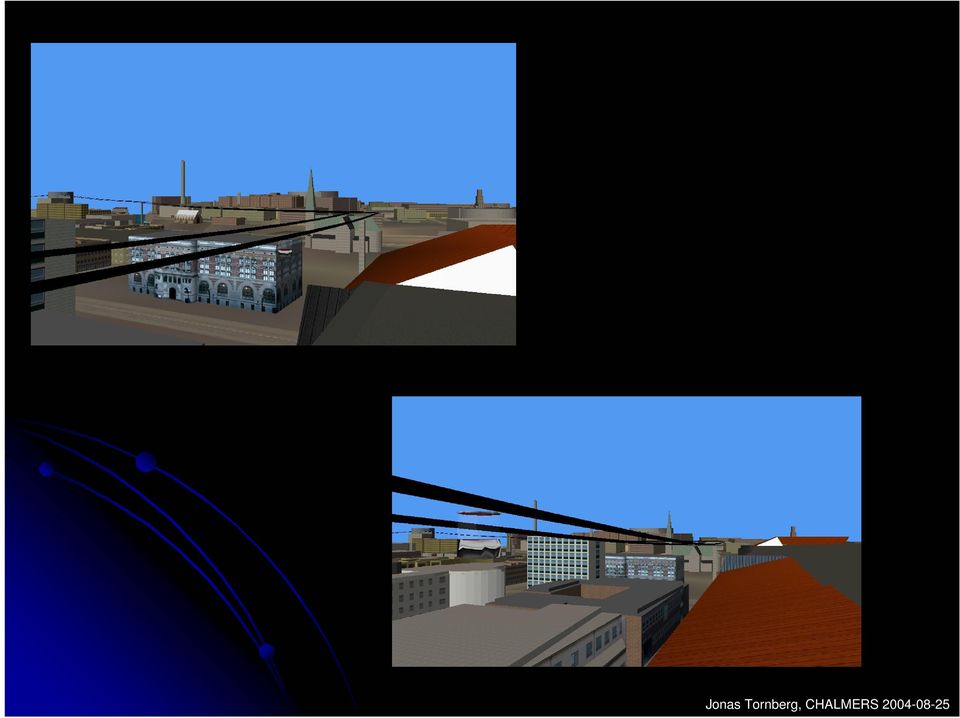

15

16

17 GIS och VR - OSG

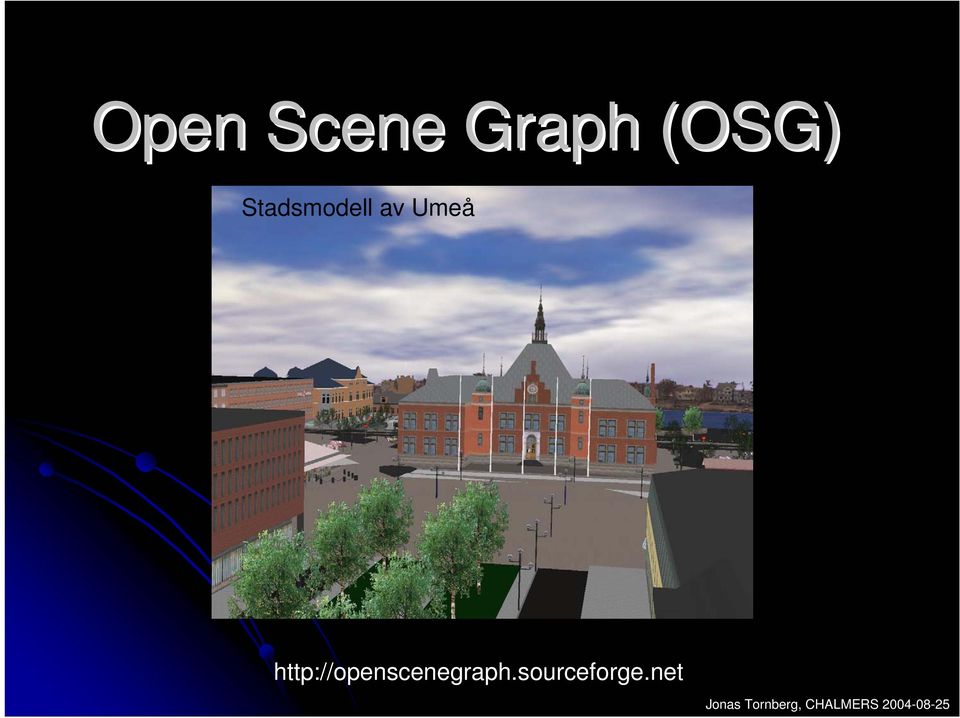

18 Open Scene Graph (OSG) Stadsmodell av Umeå

19

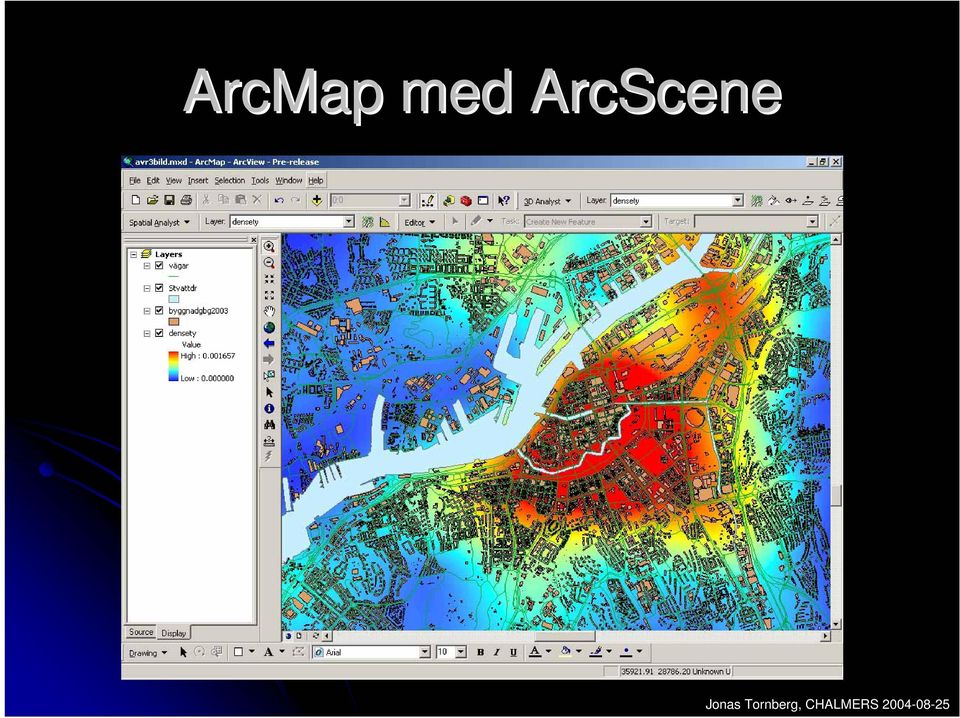

20 ArcMap med ArcScene

21 Exempel från ArcScene ArcScene 9.0 3D visualisering import av andra 3D-filformat

22 Export GIS data to OSG Möjligheter till export av: Punkter Linjer Polygoner Extrudering av objekt Texturer Attribut

23

24 Olyksfallsstatistik i 3D färgskalor

25 Olyksfallsstatistik i 3D färgskalor & attribut

26

27 GIS och AugmentedA Reality

28

29 Programvaror

30 Ett urval av företag som levererar programvarulösningar för GIS Bionatics Har inga produkter direkt kopplade till GIS men har däremot utvecklat ett helt register med realistiska 3D visualationer av plantor och träd som kan importeras till bland annat BLUEBERRYs program. Bionatics har också diverse program landskaps generering m.m. BLUEBERRY 3D Företag specialiserat på 3D visualisering av terräng och erbjuder två produkter, Blueberry 3D Terrain Editor och Blueberry 3D Development Environment. Produkterna är anpassa-de till Open Flight standard, använder plug-in arkitektur från Creator Terrain Studio och är fullt integrerade med Vega Prime från MultiGen-Paradigm. Blue Marble Geographics Erbjuder verktyg för att hantera och redigera koordinatsystem, rasterfiler, GIS informa-tion m.m. Verktygen som hanterar GIS information är direkt kompatibla med formaten från ESRI, MapInfo och AutoDesk. Erbjuder verktygen Coordinate Conversion, Raster Georeferensing, Internet Mapping och Development Tools. Cadcorp Företaget erbjuder en omfattande produktserie för GIS, bland annat erbjuds mjukvara för att studera, redigera och modellera kartor, mjukvara för att visa GI på internet och mycket mer. Cadcorps produkter stödjer mer än 50 olika data format och följer OGCs specifika-tioner för GIS mjukvara. Digital Engineering Corporation Ett väletablerat företag som erbjuder dels specialiserade GIS lösningar för t.ex. skolor och räddningstjänst och dels allmänna GIS verktyg som browsers m.m. Företagets pro-dukter är utvecklade för att fungera tillsammans med ESRIs produkter. ESRI En av de allra största tillverkarna av GIS baserade mjukvaruprodukter. Produkter inom familjen ArcGIS för att bland annat skapa, redigera och lagra GIS data. I ArcGis familjen finns ArcView som är världens mest populära GIS verktyg med användningsområden som analysering, visa och redigera geografisk information. ESRI erbjuder också produk-ter inom områdena server hantering, mobil mjukvara, internet lösningar, mjukvara för programmerare m.m. Utöver detta finns dessutom ett antal extensions som exempelvis ArcGis 3D Analyst. ESRIs följer de standarder och specifikationer som ISO och OGC har specificerat.

31 GRASS Grass Gis är en open source, gratis mjukvara för GIS med funktioner för raster, topolo-gisk vektor, bild hantering och grafik produktion. Funkar i första hand på Unix/Linux plattformar men funkar också för Windows NT. Stödjer format som 2D raster data, 3D raster data, topologisk vektor data, punkt data. INTERGRAPH imgs.intergraph.com Industrianpassade verktyg för att hantera geografisk information. Produktplattformerna Geomedia, Digital Cartographic Suite, G/Technology, FRAMME, InService, Intelli-Where och TerraShare. Geomedia Terrain tillhandahåller möjlighet till 3D visualisering och dynamisk fly-through. IONIC Software Erbjuder GIS baserade webapplikationen REDSpiderWEB 3.0 som bland annat kan visa 3D scener över webben. Produkten är anpassad till ISO serien och OGCs specifi-kationer. MapInfo Företag som erbjuder GIS produkter för bland annat planering av telekommunikation, analys av affärsmarknader, utbredning av mobiltelefoner m.m. MapRender 3D Företag specialiserat på att skapa terräng modeller med geografiska referenser i antingen 2D eller 3D. Kan importera data med bland annat formaten DEM, photoshop och ASCII. Maptitude Billigare alternativ till MapInfo och Arcview som inkluderar all standard hantering för 2D. Har också grundläggande metoder för 3D visualisering. MS MacroSystem Företag som presenterar lösningar på ytvisualiseringar i 3D. Har bland annat det GIS an-passade verktyget 3D DEM som beskrivs som en avancerat verktyg för realtids visualise-ring i 3D för DEM data. Stödjer en mängd olika format, exempelvis GTIFF (GeoTIFF), AIG (Arc/Info Binary Grid) och AAIGrid (Arc/Info ASCII Grid) m.fl. MultiGen-Paradigm Företag inriktat på 3D simulering i realtid. Inom GIS området har de produkten SiteBu-ilder 3D för ArcGIS som skapar 3 dimensionella scener från 2D kartor konstruerade i ESRIs ArcView. My3D Företag som erbjuder tjänster i att skapa 3D modeller av exempelvis vägar, broar, fordon och terräng. Terräng modellerna är baserade på GIS och bild data. Kan också kombinera GIS och CAD data.

32 SWEGIS Svensk distributör av CadCorp och ESRI produkter. Har också utvecklat några tilläggsmoduler till ArcView med möjlighet att transformera mellan olika koordinatsystem och för att möjliggöra utökad analys av geografisk information. Terrex Företag som utveckla mjukvara för att generera 3D terräng i realtid. Har bland annat produkterna Terra Vista som mer eller mindre automatgenerear 3D terräng och Terra Vista Pro Builder för mer avancerade användare. Kan mixa geofotografier och texturer i samma databas. VEXCEL Företag som bland annat erbjuder tjänsterna att skapa 3D modeller av urbana miljöer baserat på information från radar. 3D Nature Skapar 3D landskap, men finner ingen information om att programmen stödjer GIS applikationer.
