1 ArcGIS och Network Analyst GI-Norden februari 2006, Borlänge Lars Robertsson och Henrik Thomson ESRI Sweden AB

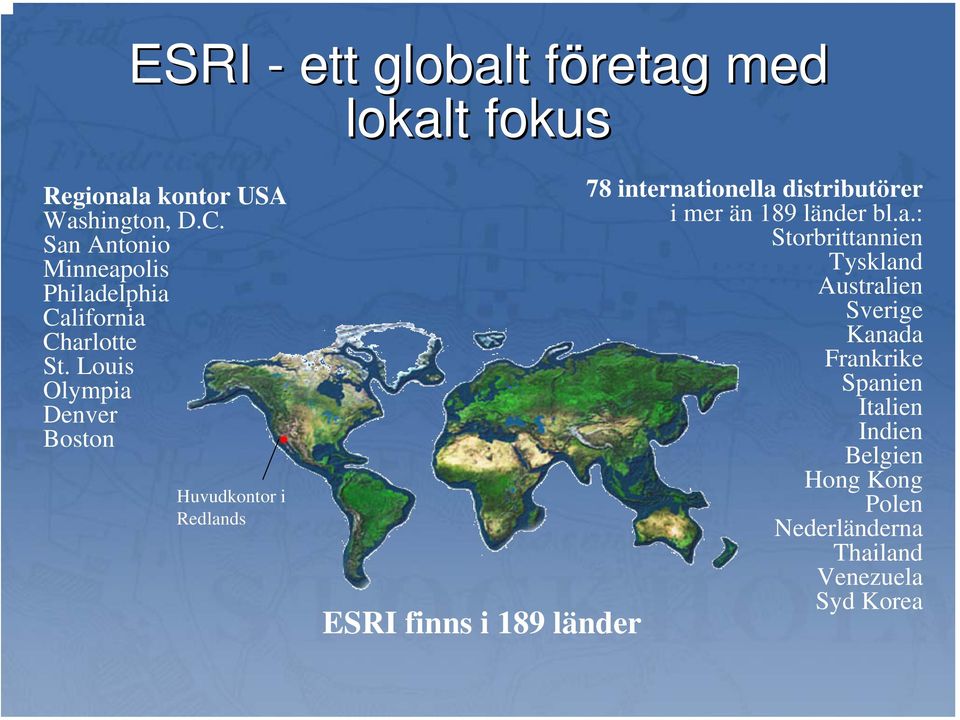

2 ESRI - ett globalt företag f med lokalt fokus Regionala kontor USA Washington, D.C. San Antonio Minneapolis Philadelphia California Charlotte St. Louis Olympia Denver Boston Huvudkontor i Redlands ESRI finns i 189 länder 78 internationella distributörer i mer än 189 länder bl.a.: Storbrittannien Tyskland Australien Sverige Kanada Frankrike Spanien Italien Indien Belgien Hong Kong Polen Nederländerna Thailand Venezuela Syd Korea

3 ESRI Sweden Försäljning och rådgivningr ESRI Inc. Safe Software Leica Software (FME, Feature Manipulation Engine) Leica (ERDAS bildbehandling) Kontor i Falun, Stockholm, Malmö och Gävle Cirka 35 personer Evenemang och aktiviteter Användarkonferenser ndarkonferenser Kartdagar Möten med Regionala föreningar f t ex sydostgis

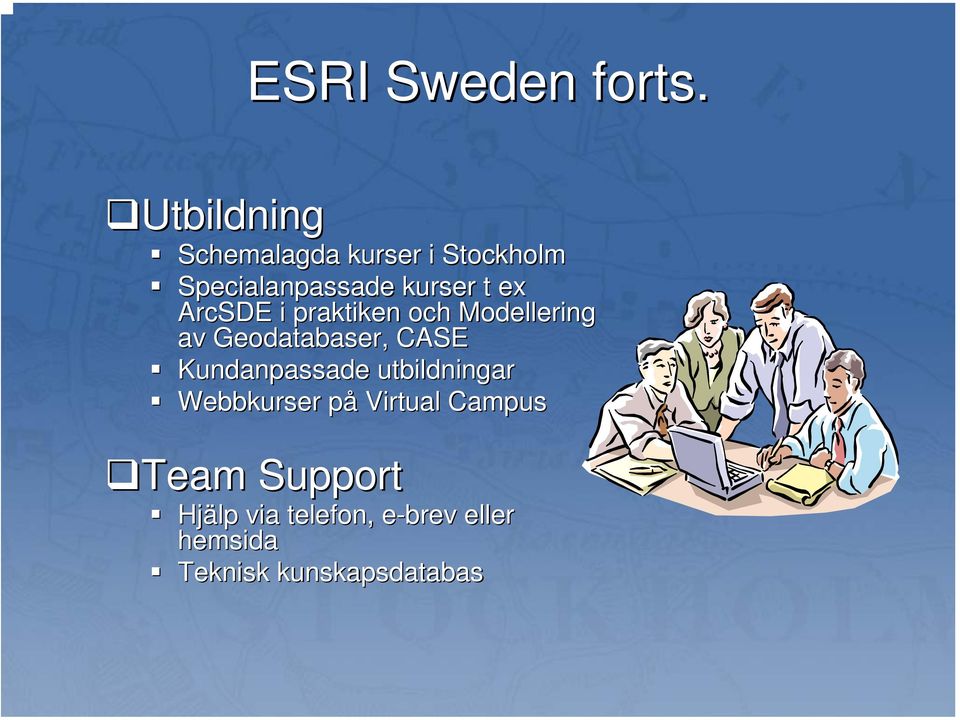

4 ESRI Sweden forts. Utbildning Schemalagda kurser i Stockholm Specialanpassade kurser t ex ArcSDE i praktiken och Modellering av Geodatabaser,, CASE Kundanpassade utbildningar Webbkurser påp Virtual Campus Team Support Hjälp via telefon, e-brev e eller hemsida Teknisk kunskapsdatabas

5 Användare ndare av ESRIs programvaror i Sverige Kommuner Trelleborgs kn, Malmö kn, Lunds kn, Varbergs kn, Kalmar kn, Linköpings kn, VäxsjV xsjö kn, Karlstad kn, Falu kn, Gävle G kn, Enköpings kn.. Länsstyrelser Statliga verk/bolag Lantmäteriet, teriet, Naturvårdsverket, rdsverket, SMHI, Vägverket, V Banverket, SGU, Polisen, SCB, Sjöfartsverket, Jordbruksverket, SVO, Skogs- och jordbruket SCA, Sveaskog, Korsnäs, s, Stiften, SkogForsk,, LRF Konsult, Holmen, Kartproducenter Metria,, Kartcentrum, Liber, T-kartor, T Försvarsmakten etc.

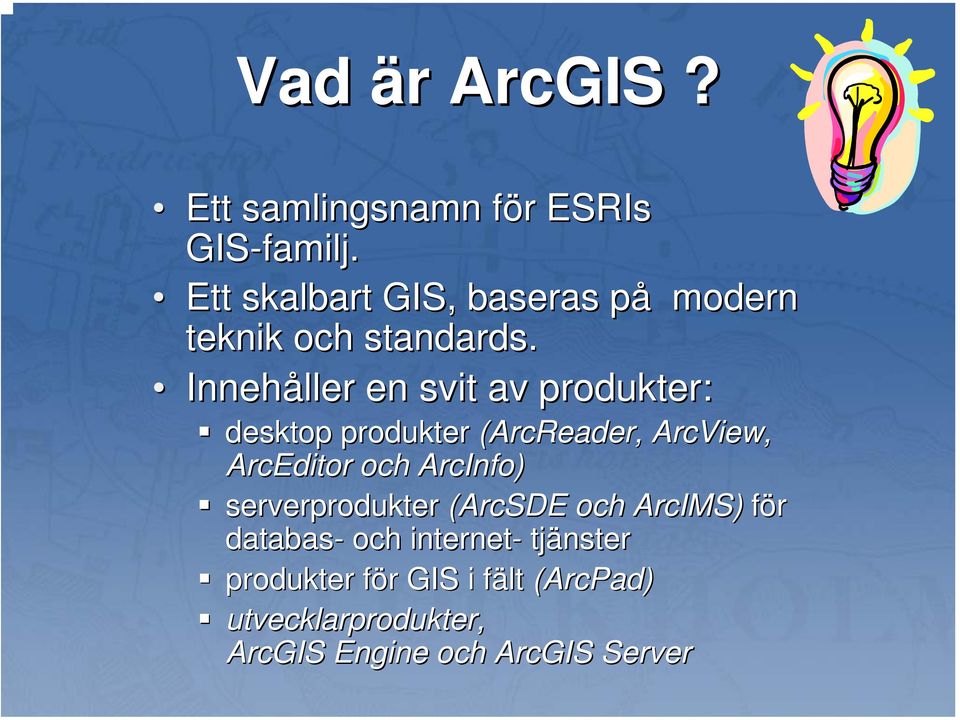

6 Vad är r ArcGIS? Ett samlingsnamn för f ESRIs GIS-familj. Ett skalbart GIS, baseras påp modern teknik och standards. Innehåller en svit av produkter: desktop produkter (ArcReader, ArcView, ArcEditor och ArcInfo) serverprodukter (ArcSDE och ArcIMS) för databas- och internet- tjänster produkter för f r GIS i fält f (ArcPad) utvecklarprodukter, ArcGIS Engine och ArcGIS Server

7 ArcGIS en plattform för f r ett skalbart GIS ArcInfo, ArcEditor och andra verksamhetsapplikationer FME Informationsutbyte med andra system ArcPad Geodatabas SQL Server, SQL Server Express Oracle, Oracle Spatial, DB2 eller Informix Faktadatabaser Html-klient (sällananvändare) Java-klient (verksamhetsapp) ArcReader ArcView med tillägg (analyser) ArcView (kartframställning) ArcIMS ArcGIS-klient (proffsanvändare)

8 Distribuera, sprida GIS / TittskåpsGIS WebbGIS (HTML-klient, ArcIMS) Tittskåp (ArcReader)

9 Desktop GIS ArcView, ArcEditor och ArcInfo Kompletta analysverktyg Bra kartografi, kartproduktion Förvaltningsverkty g (ajourh( ajourhållning, konstruktion) av geografiska data

10 GIS i fält, f ArcPad Inventering Kontroll Uppdatering

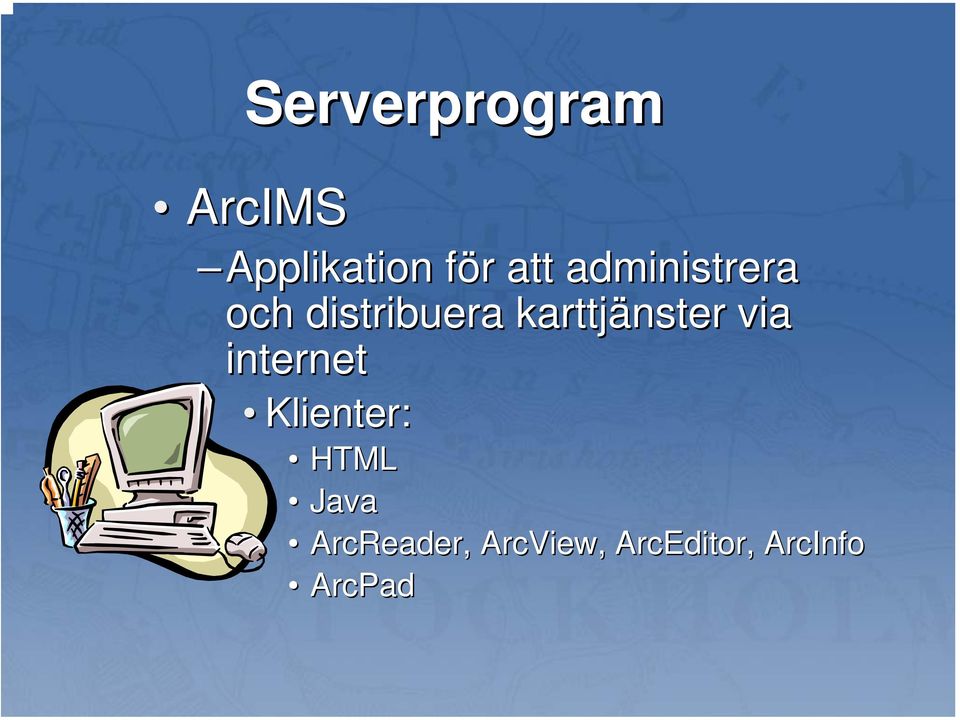

11 Serverprogram ArcIMS Applikation för f r att administrera och distribuera karttjänster via internet Klienter: HTML Java ArcReader, ArcView, ArcEditor, ArcInfo ArcPad

12 Serverprogram ArcSDE Gränssnitt mellan databashanterare, SQL Server, SQL Server Express, Oracle, Oracle Spatial, DB2 och klientprogram. Erbjuder en kommunikation mellan GIS-klienter och relationsdatabas Centraliserad hantering av spatiala data i en databas Stora, icke kartbladsindelade lager Snabb spatial/geografisk söknings Hanterar raster och vektordata påp ett likartat sätts Använder nder databashanterarens behörighetssystem

13 Enhetlig hantering av objekt Geodatabasen hanterar en stor mängd m olika typer av objekt Inte bara Punkter, linjer, ytor utan också: kartografisk text Nätverk Raster Rutter Regler Metadata Terräng ng- modeller (TIN)

14 Varför lagra data med GeoDatabasen? Enhetlig hantering av objekt Enklare att hantera (komplexa) datamodeller Logik Topologi Prestanda Skalbarhet Behörighet Transaktions och konflikthantering Historik Replikering/ synkronisering av data

15 Personliga Geodatabaser MS Access SQL Server Express Skalbarhet Stora datamängder /höga prestanda SQL Server Enkel/ billig / liten administration Gemensama Geodatabaser för organisationer (enterprise) DB2, SQL Server, Oracle, Informix, Sybase Geodatabaser för arbetsgrupper

16 ESRI TNE Transport Network Engine

17 ArcGIS Network Analyst

18 Vilka typer av problem kan lösas? l Bästa rutt Köranvisningar

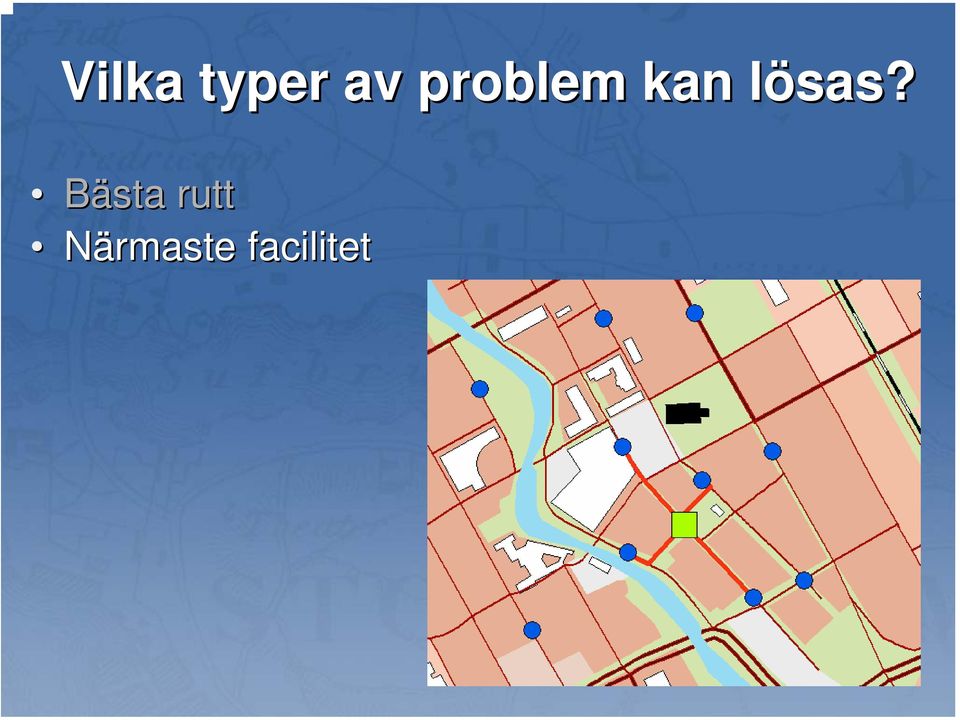

19 Vilka typer av problem kan lösas? l Bästa rutt Närmaste facilitet

20 Vilka typer av problem kan lösas? l Bästa rutt Närmaste facilitet Upptagningsområde

21 Vilka typer av problem kan lösas? l Bästa rutt Närmaste facilitet Upptagningsområde Kostnadsmatris Jönköping Uppsala Luleå 610 Sundsvall Malmö Göteborg

22 Var används nds Network Analyst? ArcGIS Desktop (ArcView, ArcEditor, ArcInfo) ArcMap ArcCatalog Geobearbetning Network Analyst tillägg för: f ArcGIS Engine ArcGIS Server

23

24 Modellering av verkliga transportnät stöd d för f r multimodala nätverkn Lokal gata Järnväg Avfart Påfart Gula linjen Station Station gula linjen Station blå linjen Blå linjen Cykelbana Motorväg

25 Demo

26 Analyser i ArcGIS Network Analyst Fyra standardfunktioner: Network Analyst extension Rutt Närmsta Facilitet Upptagningsområde Kostnadsmatris

27 Hitta bästa b rutten Hitta bästa b rutten genom flera stopp Alternativ Kortaste eller snabbaste vägenv Bästa ordningen Tidsfönster Tidskostnad för r stopp Köranvisningar Exempel Tidningsbud Skolskjuts

28 Hitta närmast n facilitet Hitta närmaste n faciliteter från n en given plats Alternativ Kortaste eller snabbaste vägenv Antal faciliteter Maxvärde (tid/sträcka) Köranvisningar Exempel Olycka till räddningstjr ddningstjänstnst Kund till butik Elev till skola

29 Upptagningsområde Hittar objekt som ligger inom en visst avstånd från n en plats Skapar ytor eller linjer Alternativ Kortaste eller snabbaste vägenv Klassificering av område Typ av polygon Typ av linje Exempel Köpcentrum Räddningsstation Skola

30 Kostnadsmatris Genererar en matris med tid eller avstånd från och till andra platser i nätverketn Alternativ Kortaste eller snabbaste vägenv Maxvärde (tid/sträcka) Antal platser i matrisen

31 Köranvisningar Skapar serier av köranvisningar där r hela rutten visas i samma serie Alternativ Kartstöd d vid alla manövrar Utskrift Export

32 Inställningar och parametrar Blockering Nätverket blockerat för f r alla

33 Inställningar och parametrar Flera parametrar Blockering U-svängar Tillåt t U-svU svängar Bara vid vändplanv Tillåt t aldrig U-svU sväng

34 Inställningar och parametrar Flera parametrar Blockering U-svängar Restriktioner Enkelriktningar Fordonstrafik förbjudenf Svängrestriktioner

35

36

37 Demo

38

39

40 sweden.com Lars Robertsson, Henrik Thomson, henrik.thomson sweden.com
