1 TPMS - Tire Preassure Monitoring System Introduktion Enkelt att beställa via webshopen OCL Brorssons TPMS sensorer Mjukvaruverktyg och Alcar verktyg för TPMS Tillbehör/reservdelar till mjukvaruverktyg Vad är TPMS? Rekommenderat arbetssätt TPMS Ordertel Beskärs 178,2 mm från överkanten & 15 mm från ytterkanten!

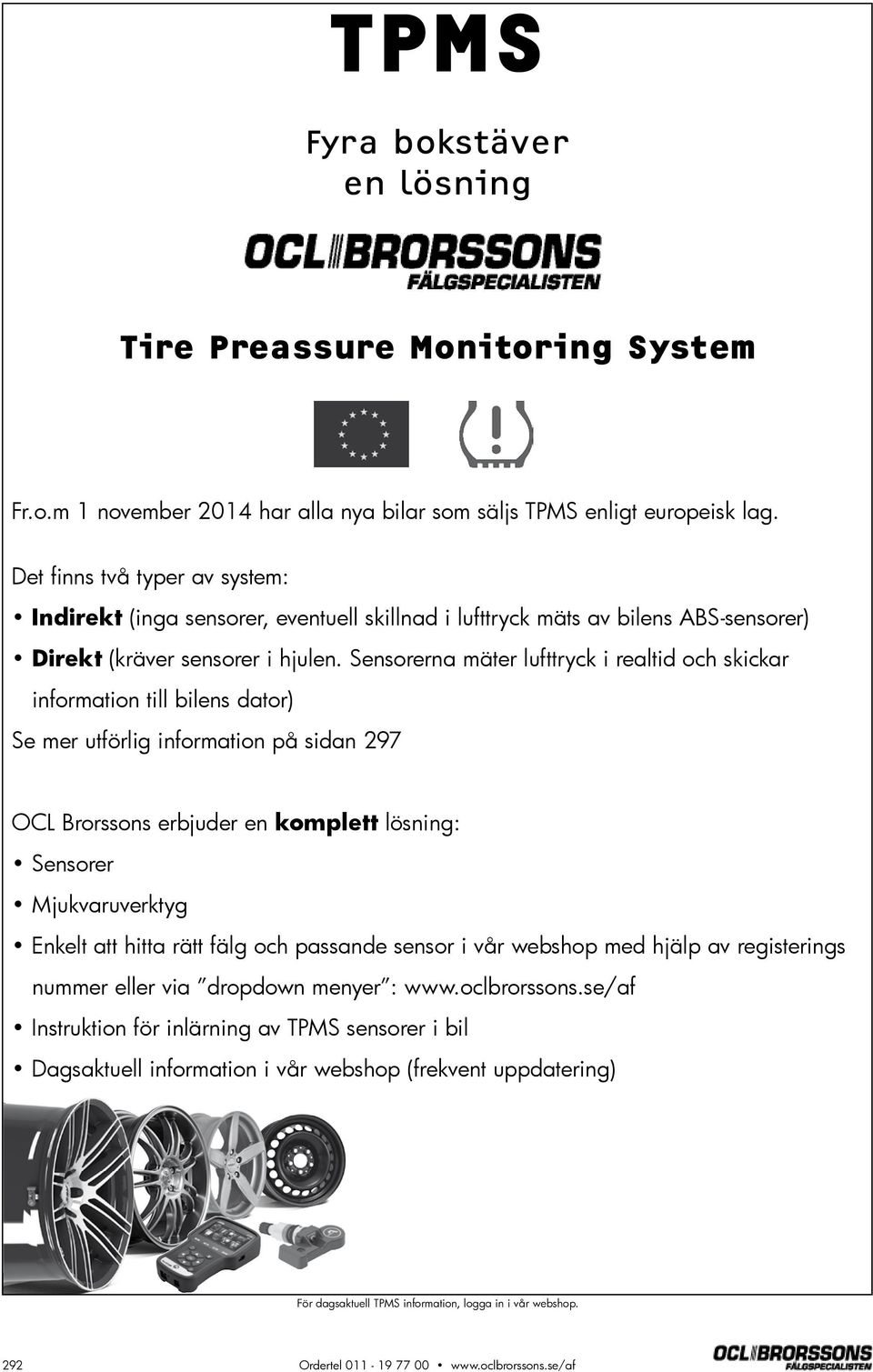

2 TPMS Fyra bokstäver en lösning Tire Preassure Monitoring System Fr.o.m 1 november 2014 har alla nya bilar som säljs TPMS enligt europeisk lag.. Det finns två typer av system: Indirekt (inga sensorer, eventuell skillnad i lufttryck mäts av bilens ABS-sensorer) Direkt (kräver sensorer i hjulen. Sensorerna mäter lufttryck i realtid och skickar information till bilens dator) Se mer utförlig information på sidan 297 OCL Brorssons erbjuder en komplett lösning: Sensorer Mjukvaruverktyg Enkelt att hitta rätt fälg och passande sensor i vår webshop med hjälp av registerings nummer eller via dropdown menyer : Instruktion för inlärning av TPMS sensorer i bil Dagsaktuell information i vår webshop (frekvent uppdatering) 292 Ordertel

3 SÅ HÄR ENKELT BESTÄLLER DU TPMS SENSORER OCL Brorssons webshop Sök bil med reg.nr eller dropdown menyer Välj om bilen har Direkt TPMS (sensorer i fälg) eller Ej TPMS alt. indirekt (ej sensorer) Välj fälg Systemet anger rätt TPMS-sensor Paketpris på sensorer vid köp av fälgar Teknisk information TPMS Inlärningsinstruktioner Inlärningsinstruktion som.pdf bockas automatsikt för när du har. valt sensorer till fälg/bil... Instruktionen används som guide. för att lära in valda sensorer i bilen... Instruktionen skickas via e-post till den mailadress du har kopplad till din inloggning när du. är klar och skickar ordern. Ordertel

4 TPMS SENSORER, EXKLUSIVA FÖR OCL BRORSSONS Alcar T-Pro 0 = 58%. Alcar T-Pro 1 = 8% Alcar T-Pro 2 = 30% Alcar T-Pro 0,1,2 = 96% + + = NYHET! NYHET! 0,1,2 Alcar by Schrader = 65% För dagsaktuella priser och detaljerad information om vilka bilar sensorerna passar till, besök TPMS SENSORER, ÖVRIGA 65% 71% 24% Schrader EZ-sensor Schrader EZ-extended 2.0 VDO REDI 1,2,3 OE SENSORER Stort sortiment OE-sensorer. Bl.a. BMW, Dacia, Ford, Hyundai, Kia, Mazda, Mercedes, Renault, Subaru, Volvo m.fl. 294 Ordertel

5 Artikelnummer Bto exkl. moms MJUKVARUVERKTYG & TILLBEHÖR Alcar VT56 OBD II STA kr Alcar VT56 OBD II + lilla dockan STA001+STA kr Alcar VT56 OBD II + stora dockan (inkl.printer) STA001+STA kr Alcar VT56 naken STA kr Lilla dockan (kort utan printer) STA kr Stora dockan inklusive printer STA kr Printer SKA kr Laddare till VT56 SKA kr OBD II för VT56 SKA kr OBD II för VT55 SKA kr Verktygssats SKA kr Startkit med reservdelar SKA kr Alcar VT55 naken STA kr Uppdatering per år (år 1 = gratis) SUA kr VT56 VT55 SKA001 SKA002 ALCAR VERKTYG FÖR TPMS - PRODUKTJÄMFÖRELSE TPMS Alcar VT56 Diagnosfunktion för sensorstatus 4 Färgskärm Ikonbaserat handhavande Artikelnummersökning OBD II för programmering av ECU Minne för historik/statistik Kan programmera de flesta sensorer Bilnyckeltest Test av radiofrekvenser Inbyggd utbildningsfunktion Hjälpfunktion WIFI (Q4) Streckkodsläsare Bluetooth för uppkoppling mot dator/skrivare (Q4) Dockningsstation Uppdatering via USB DTC-läsare DTC-reset Europeiska bilar / bilar från USA, privat import Full återlärningsfunktion Färgbild för att hitta OBD-uttag Självinstruerande för OBD-programmering Alcar VT55 Ordertel

6 Artikelnummer Bto exkl. moms TILLBEHÖR/RESERVDELAR TILL MJUKVARUVERKTYG 1) OBDII (VT56) SKA kr 1) OBDII (VT55) SKA kr 2) Laddare SKA kr 3) Skrivare SKA kr 4) Lilla dockan STA kr 5) Stora dockan inkl. skrivare STA kr 1) 2) 3) 4) 5) 296 Ordertel

7 VAD ÄR TPMS? TPMS står för Tire Pressure Monitoring System. I praktiken är det ett lufttrycksövervakningssystem som har syfte att varna om däcket/en har eller får ett för lågt lufttryck. Vad säger lagen? Direktiv 2007/46/EG kommer att göra TPMS - Tyre Pressure Monitoring System (Däcktrycksövervakning) obligatoriskt i alla EUländer + Schweiz, Norge och Island. Lagen trädde i kraft den 1 november 2012 och gäller för alla nya typgodkännanden av personbilar och lätta lastbilar med en totalvikt upp till 3500kg. Övriga bilar from 1/ Eftersom TPMS är en säkerhetsfunktion (som airbag och ABS) är det inte tillåtet att de-aktivera systemet på de fordon som omfattas. För fordon som inte omfattas av ovanstående direktiv är det tillåtet att de-aktivera eller avlägsna systemet. Grundläggande förutsättningar och bakgrund: Systemet skall varna vid 20% lufttrycksfall och/eller <1,5bar. Varning måste ske inom 10 minuter från start Varning skall ske vid farter >40km/h och upp till bilens maxhastighet Skälet till införandet av lagen - Miljö (co 2 utsläpp/bränsleförbrukning) - Säkerhet Vad finns det för system? Direkt system - Lufttryckssensorer monterade på varje hjul - Aktuellt lufttryck kan mätas/avläsas Indirekt system - Ingen egen sensor - Lufttrycksskillnad avläses via ABS-sensorerna genom att skillnaden i rullomkrets genrerar en varning/differens - Aktuellt lufttryck kan inte mätas/avläsas TPMS Kontroll av kompatibilitet: 1. Gummikanten på ventilen får inte gå över. humpen / däckfotsanläggningsytan. Risk för luftläckage / skada på ventil! 2. Ventilen får INTE sticka ut utanför fälgkanten 3. Kontrollera frigång mellan sensor och fälgbana 4. Framsidan på sensorn får inte vara i kontakt med fälgen Ordertel

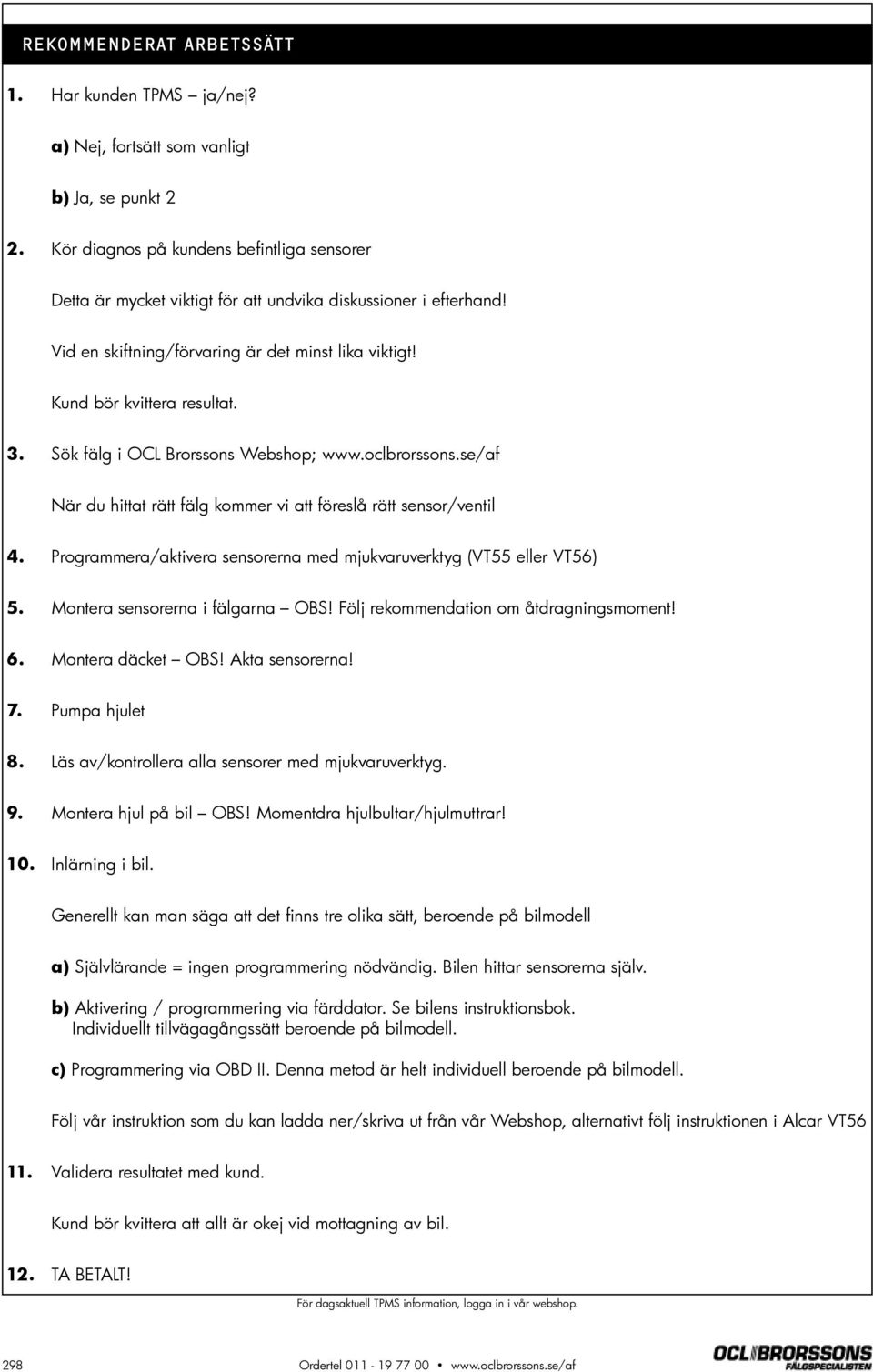

8 REKOMMENDERAT ARBETSSÄTT 1. Har kunden TPMS ja/nej? a) Nej, fortsätt som vanligt b) Ja, se punkt 2 2. Kör diagnos på kundens befintliga sensorer Detta är mycket viktigt för att undvika diskussioner i efterhand! Vid en skiftning/förvaring är det minst lika viktigt! Kund bör kvittera resultat. 3. Sök fälg i OCL Brorssons Webshop; När du hittat rätt fälg kommer vi att föreslå rätt sensor/ventil 4. Programmera/aktivera sensorerna med mjukvaruverktyg (VT55 eller VT56) 5. Montera sensorerna i fälgarna OBS! Följ rekommendation om åtdragningsmoment! 6. Montera däcket OBS! Akta sensorerna! 7. Pumpa hjulet 8. Läs av/kontrollera alla sensorer med mjukvaruverktyg. 9. Montera hjul på bil OBS! Momentdra hjulbultar/hjulmuttrar! 10. Inlärning i bil. Generellt kan man säga att det finns tre olika sätt, beroende på bilmodell a) Självlärande = ingen programmering nödvändig. Bilen hittar sensorerna själv. b) Aktivering / programmering via färddator. Se bilens instruktionsbok.. Individuellt tillvägagångssätt beroende på bilmodell. c) Programmering via OBD II. Denna metod är helt individuell beroende på bilmodell. Följ vår instruktion som du kan ladda ner/skriva ut från vår Webshop, alternativt följ instruktionen i Alcar VT Validera resultatet med kund. Kund bör kvittera att allt är okej vid mottagning av bil. 12. TA BETALT! 298 Ordertel
