1 Installationsguide Vennesla Library & Cultural Center, Norway Helen & Hard Installationsguide för ArchiCAD 16

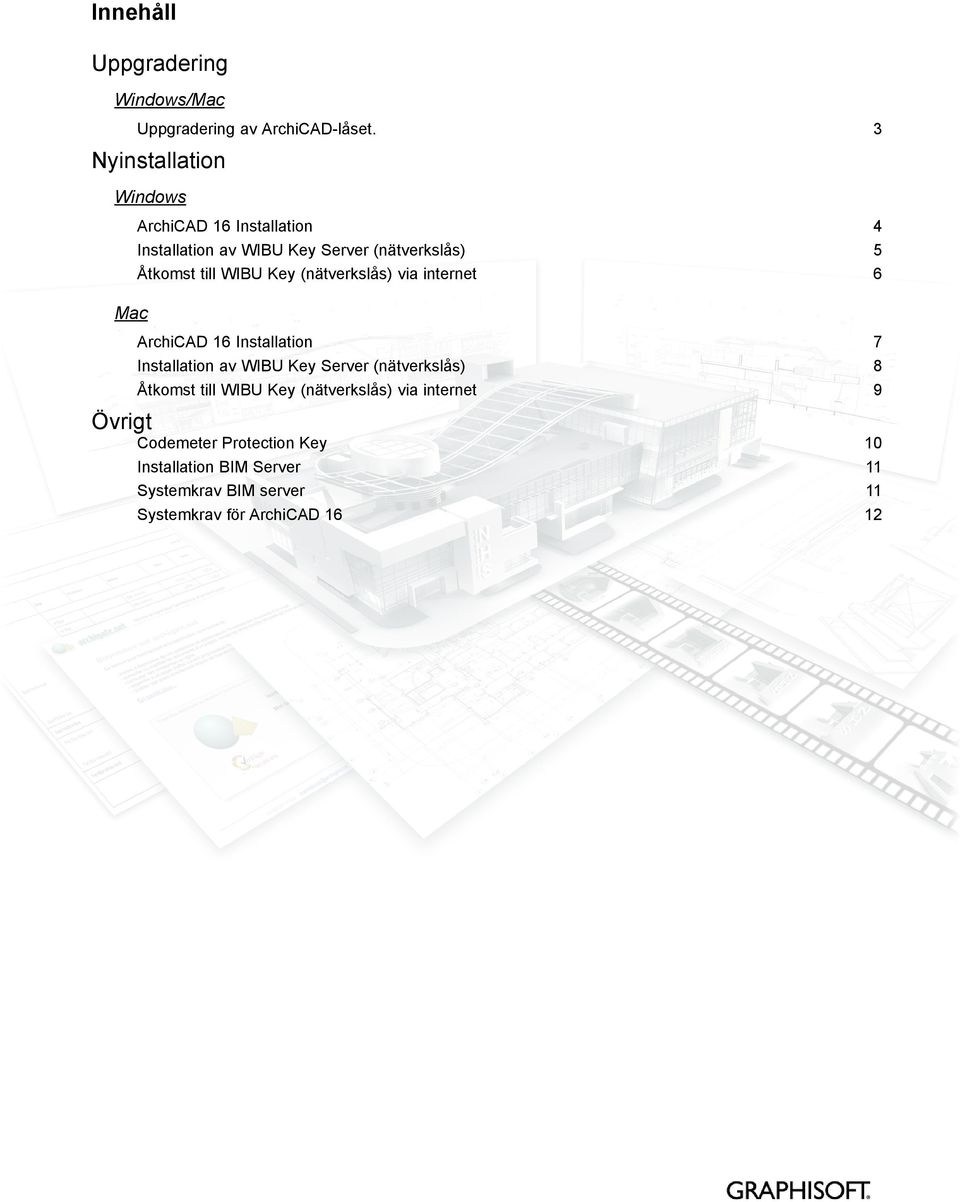

2 Innehåll Uppgradering Windows/Mac Uppgradering av ArchiCAD-låset. Nyinstallation Windows ArchiCAD 16 Installation Installation av WIBU Key Server (nätverkslås) Åtkomst till WIBU Key (nätverkslås) via internet Mac ArchiCAD 16 Installation Installation av WIBU Key Server (nätverkslås) Åtkomst till WIBU Key (nätverkslås) via internet Övrigt Codemeter Protection Key Installation BIM Server Systemkrav BIM server Systemkrav för ArchiCAD

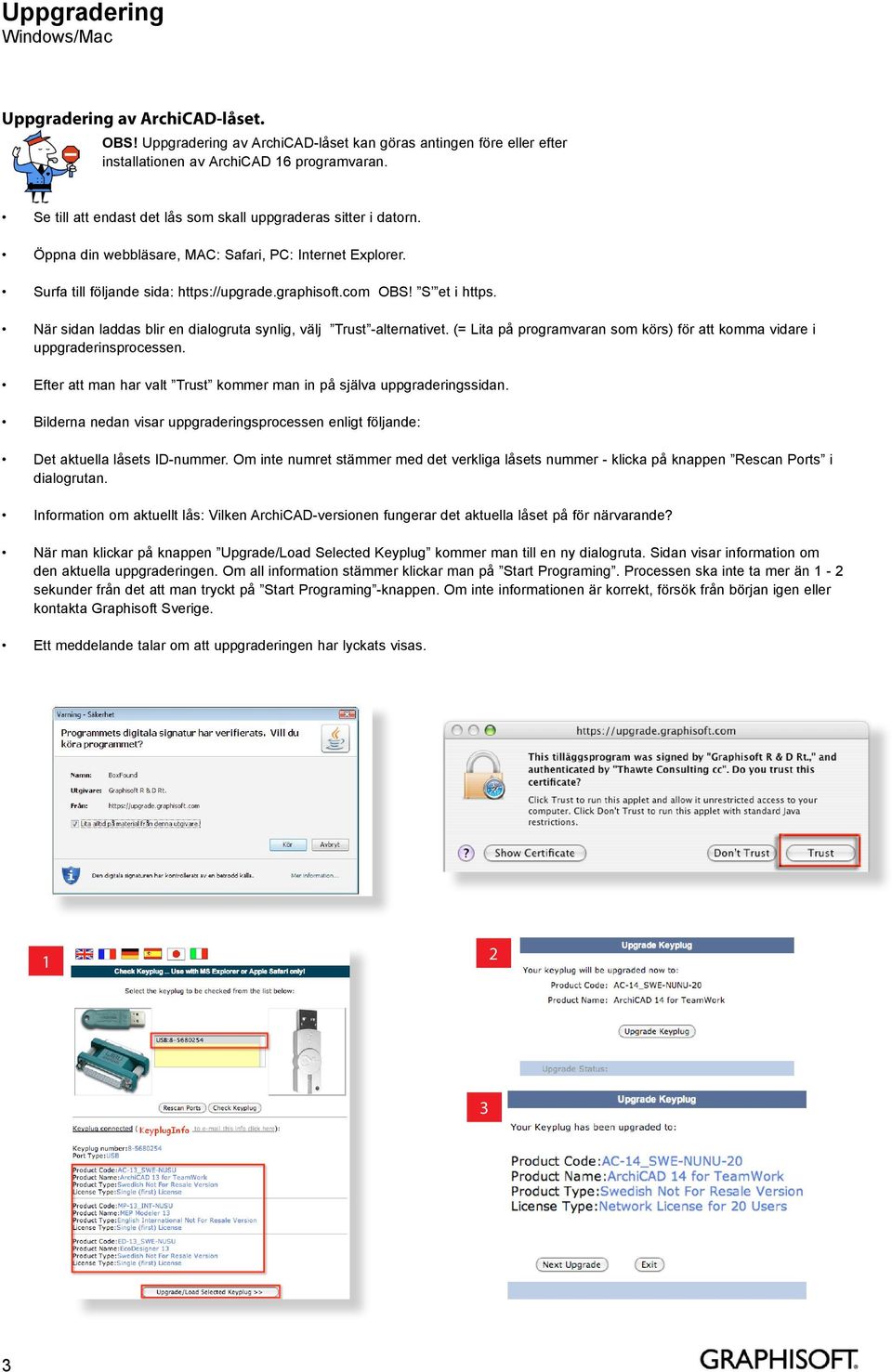

3 Uppgradering Windows/Mac Uppgradering av ArchiCAD-låset. OBS! Uppgradering av ArchiCAD-låset kan göras antingen före eller efter installationen av ArchiCAD 16 programvaran. Se till att endast det lås som skall uppgraderas sitter i datorn. Öppna din webbläsare, MAC: Safari, PC: Internet Explorer. Surfa till följande sida: OBS! S et i https. När sidan laddas blir en dialogruta synlig, välj Trust -alternativet. (= Lita på programvaran som körs) för att komma vidare i uppgraderinsprocessen. Efter att man har valt Trust kommer man in på själva uppgraderingssidan. Bilderna nedan visar uppgraderingsprocessen enligt följande: Det aktuella låsets ID-nummer. Om inte numret stämmer med det verkliga låsets nummer - klicka på knappen Rescan Ports i dialogrutan. Information om aktuellt lås: Vilken ArchiCAD-versionen fungerar det aktuella låset på för närvarande? När man klickar på knappen Upgrade/Load Selected Keyplug kommer man till en ny dialogruta. Sidan visar information om den aktuella uppgraderingen. Om all information stämmer klickar man på Start Programing. Processen ska inte ta mer än 1-2 sekunder från det att man tryckt på Start Programing -knappen. Om inte informationen är korrekt, försök från början igen eller kontakta Graphisoft Sverige. Ett meddelande talar om att uppgraderingen har lyckats visas. 1 2

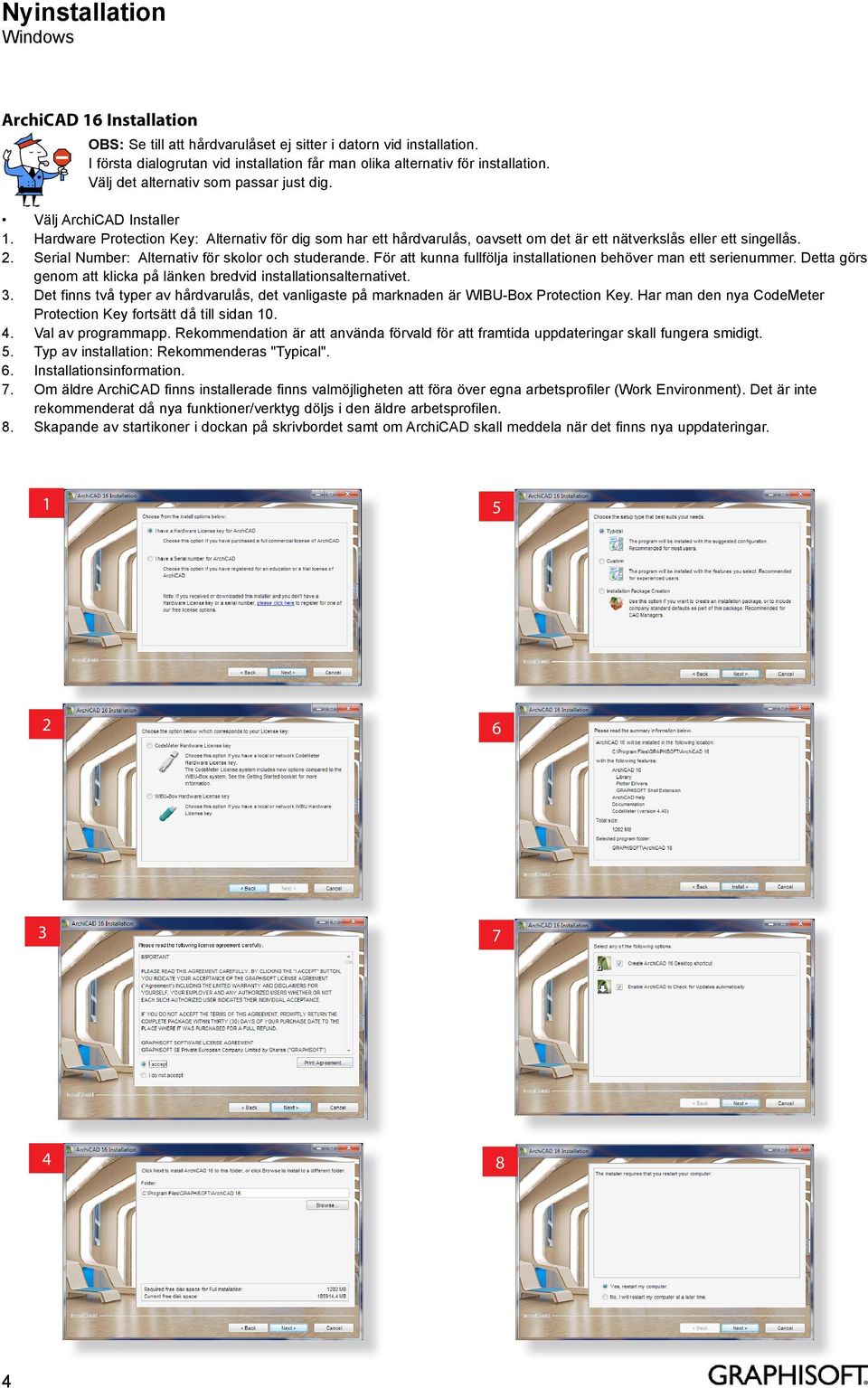

4 Nyinstallation Windows ArchiCAD 16 Installation OBS: Se till att hårdvarulåset ej sitter i datorn vid installation. I första dialogrutan vid installation får man olika alternativ för installation. Välj det alternativ som passar just dig Välj ArchiCAD Installer Hardware Protection Key: Alternativ för dig som har ett hårdvarulås, oavsett om det är ett nätverkslås eller ett singellås. Serial Number: Alternativ för skolor och studerande. För att kunna fullfölja installationen behöver man ett serienummer. Detta görs genom att klicka på länken bredvid installationsalternativet. Det finns två typer av hårdvarulås, det vanligaste på marknaden är WIBU-Box Protection Key. Har man den nya CodeMeter Protection Key fortsätt då till sidan 10. Val av programmapp. Rekommendation är att använda förvald för att framtida uppdateringar skall fungera smidigt. Typ av installation: Rekommenderas "Typical". Installationsinformation. Om äldre ArchiCAD finns installerade finns valmöjligheten att föra över egna arbetsprofiler (Work Environment). Det är inte rekommenderat då nya funktioner/verktyg döljs i den äldre arbetsprofilen. Skapande av startikoner i dockan på skrivbordet samt om ArchiCAD skall meddela när det finns nya uppdateringar

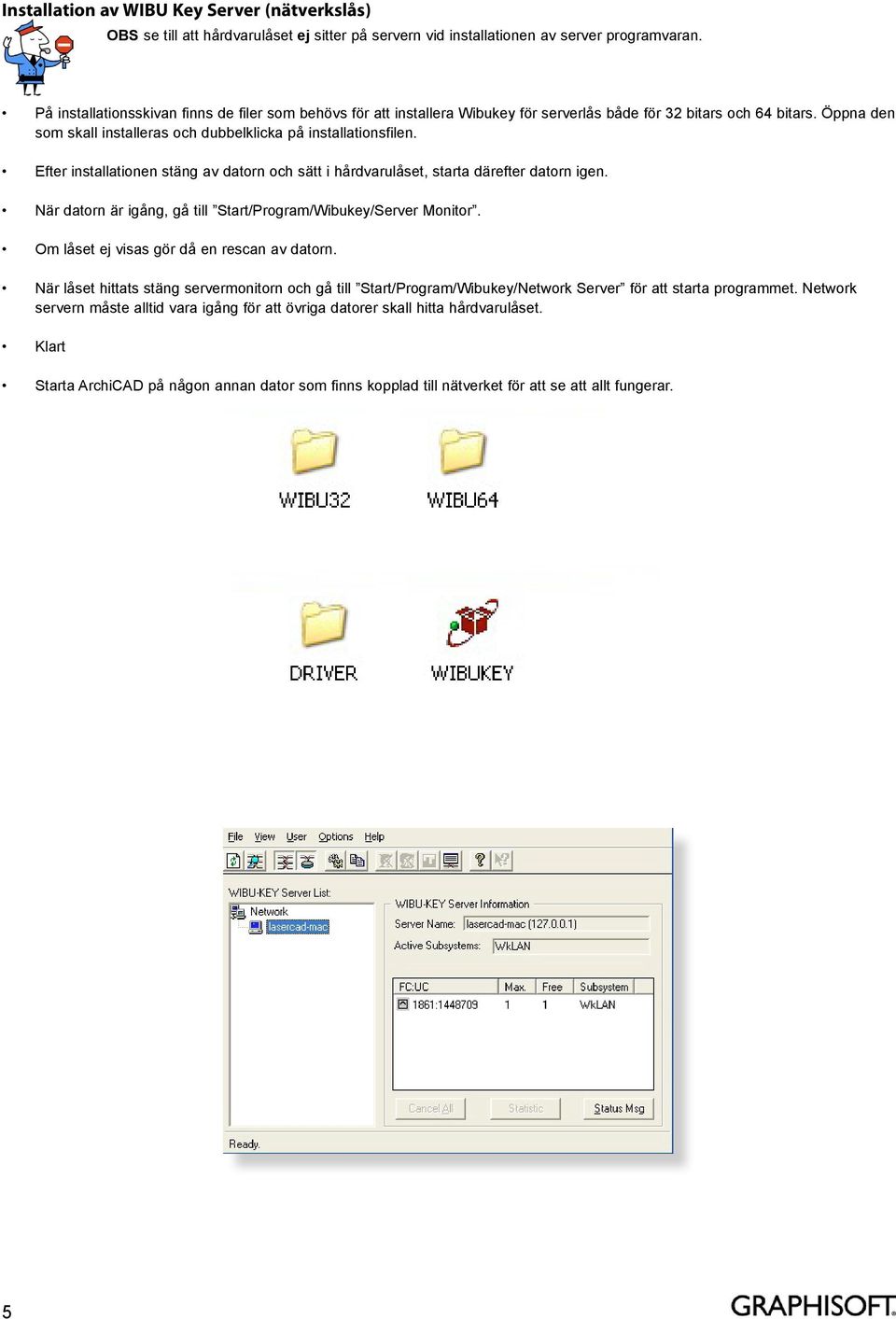

5 Installation av WIBU Key Server (nätverkslås) OBS se till att hårdvarulåset ej sitter på servern vid installationen av server programvaran. På installationsskivan finns de filer som behövs för att installera Wibukey för serverlås både för 2 bitars och 64 bitars. Öppna den som skall installeras och dubbelklicka på installationsfilen. Efter installationen stäng av datorn och sätt i hårdvarulåset, starta därefter datorn igen. När datorn är igång, gå till Start/Program/Wibukey/Server Monitor. Om låset ej visas gör då en rescan av datorn. När låset hittats stäng servermonitorn och gå till Start/Program/Wibukey/Network Server för att starta programmet. Network servern måste alltid vara igång för att övriga datorer skall hitta hårdvarulåset. Klart Starta ArchiCAD på någon annan dator som finns kopplad till nätverket för att se att allt fungerar. 5

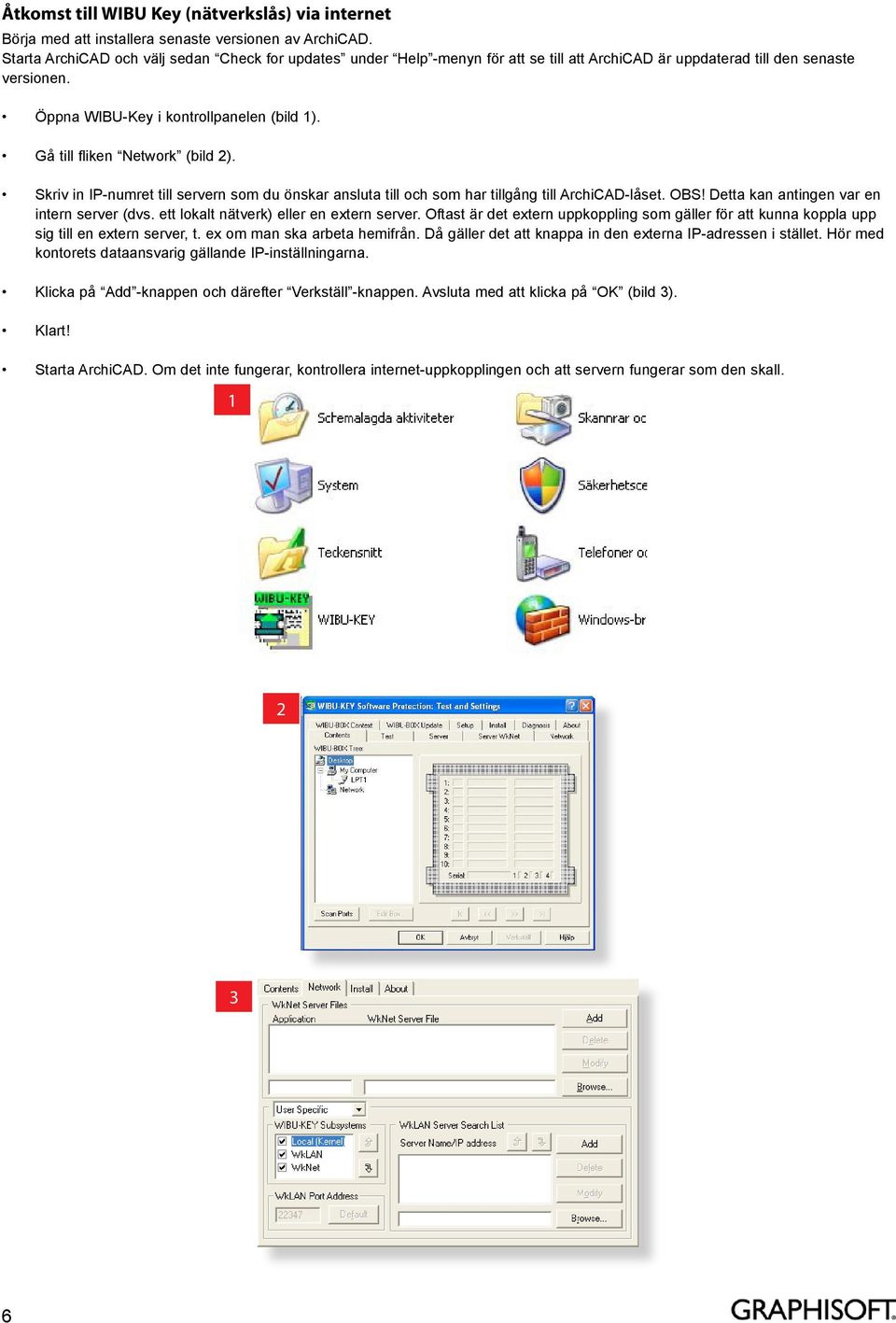

6 Åtkomst till WIBU Key (nätverkslås) via internet Börja med att installera senaste versionen av ArchiCAD. Starta ArchiCAD och välj sedan Check for updates under Help -menyn för att se till att ArchiCAD är uppdaterad till den senaste versionen. Öppna WIBU-Key i kontrollpanelen (bild 1). Gå till fliken Network (bild 2). Skriv in IP-numret till servern som du önskar ansluta till och som har tillgång till ArchiCAD-låset. OBS! Detta kan antingen var en intern server (dvs. ett lokalt nätverk) eller en extern server. Oftast är det extern uppkoppling som gäller för att kunna koppla upp sig till en extern server, t. ex om man ska arbeta hemifrån. Då gäller det att knappa in den externa IP-adressen i stället. Hör med kontorets dataansvarig gällande IP-inställningarna. Klicka på Add -knappen och därefter Verkställ -knappen. Avsluta med att klicka på OK (bild ). Klart! Starta ArchiCAD. Om det inte fungerar, kontrollera internet-uppkopplingen och att servern fungerar som den skall

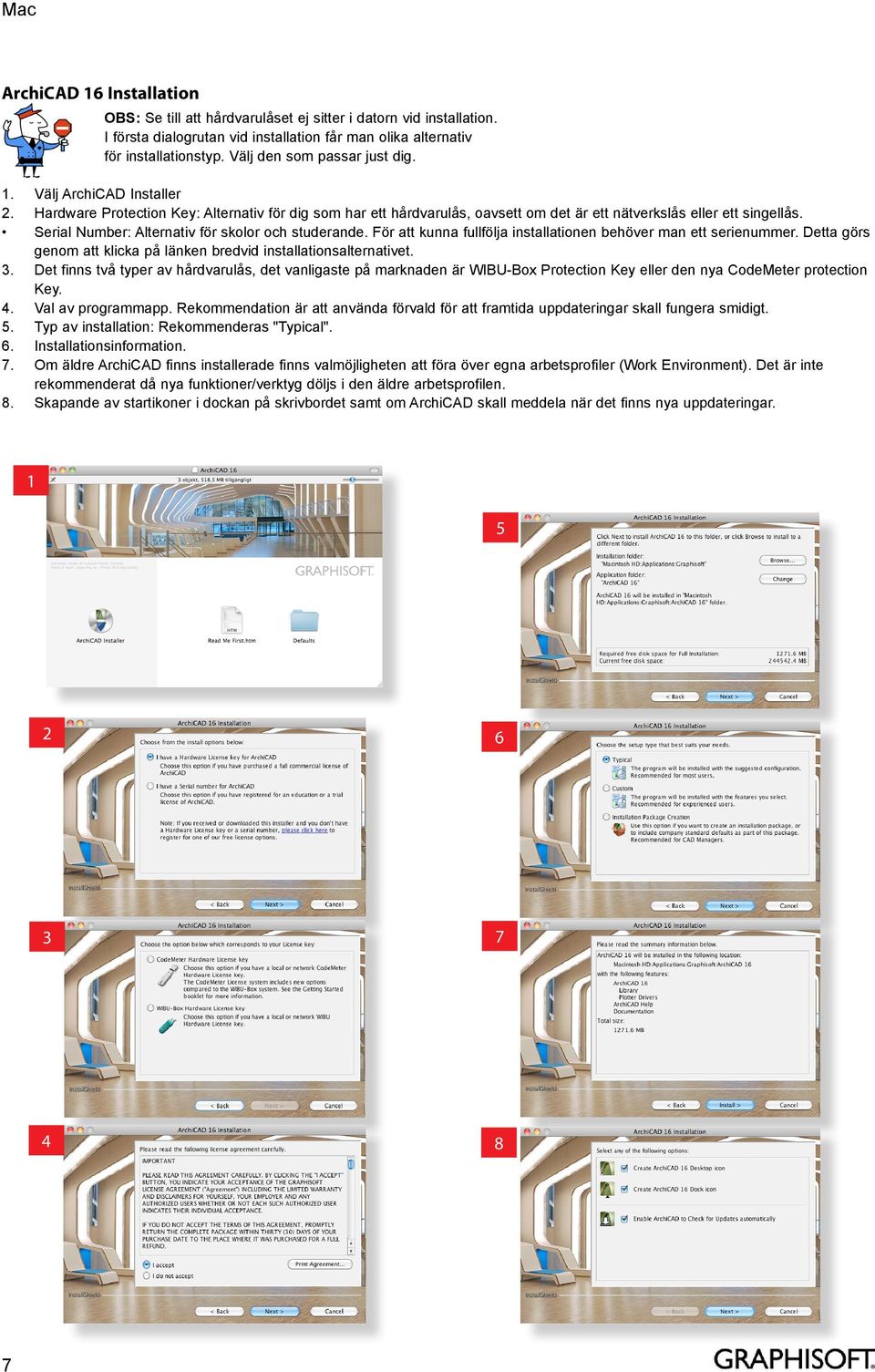

7 Mac ArchiCAD 16 Installation OBS: Se till att hårdvarulåset ej sitter i datorn vid installation. I första dialogrutan vid installation får man olika alternativ för installationstyp. Välj den som passar just dig Välj ArchiCAD Installer Hardware Protection Key: Alternativ för dig som har ett hårdvarulås, oavsett om det är ett nätverkslås eller ett singellås. Serial Number: Alternativ för skolor och studerande. För att kunna fullfölja installationen behöver man ett serienummer. Detta görs genom att klicka på länken bredvid installationsalternativet. Det finns två typer av hårdvarulås, det vanligaste på marknaden är WIBU-Box Protection Key eller den nya CodeMeter protection Key. Val av programmapp. Rekommendation är att använda förvald för att framtida uppdateringar skall fungera smidigt. Typ av installation: Rekommenderas "Typical". Installationsinformation. Om äldre ArchiCAD finns installerade finns valmöjligheten att föra över egna arbetsprofiler (Work Environment). Det är inte rekommenderat då nya funktioner/verktyg döljs i den äldre arbetsprofilen. Skapande av startikoner i dockan på skrivbordet samt om ArchiCAD skall meddela när det finns nya uppdateringar

8 Systemkrav för ArchiCAD 16 Windows Software Windows XP (2-bit) Windows 7 (2-bit & 64-bit) Windows XP (64-bit)* Windows Vista (2-bit & 64-bit)* Note: ArchiCAD 16 is the last version of ArchiCAD to support 2-bit Operating Systems, and the last version of ArchiCAD compatible with Windows XP. * Suitable for running ArchiCAD 16, but not tested by GRAPHISOFT. Note: QuickTime 7 or later and Java or later are required. Note: ArchiCAD installer will automatically install QuickTime 7 and Java if they are not present on your computer. Required Hardware Intel Core or higher required. * Multicore processor is recommended to exploit ArchiCAD 16 performance capabilities. Memory and Disk Space With 64-bit system: GB RAM is required, 6 GB RAM or more is recommended. With 2-bit system: 2 GB RAM is required, 4 GB or more is recommended. * The maximum amount of memory ArchiCAD can use on a 2-bit system is 4GB. 5 GB free disk space required for a full installation of ArchiCAD. Additional 10 GB hard disk space required per project for work with complex models and D visualization. MacOS (MacIntel) Software Mac OS X 10.7 Lion Mac OS X 10.6 Snow Leopard* Only case insensitive file-system volumes are supported. Required Hardware 64-bit processor required. Mac with 64-bit Intel processor (Core2Duo and later) Memory and Disk Space GB RAM is required, 6 GB RAM or more is recommended. 5 GB free disk space required for a full installation of ArchiCAD. Additional 10 GB hard disk space required per project for work with complex models and D visualization. Display Resolution of 1024 x 768 is required. Resolution of 1280 x 1024 or higher is recommended. Video Card True Color display adapter is needed. OpenGL and DirectX 9 compatible graphic card with on-board video memory of 256 MB or more is recommended. Note: OpenGL. may be needed to fully exploit hardware acceleration capabilities. You can find a list of recommended video cards at: archicadwiki.com/video_cards Display Resolution of 1024 x 768 is required. Resolution of 1280 x 1024 or higher is recommended. Video Card True Color display adapter is needed. OpenGL and DirectX 9 compatible graphic card with on-board video memory of 256 MB or more is recommended. Note: OpenGL. may be needed to fully exploit hardware acceleration capabilities. You can find a list of recommended video cards at: archicadwiki.com/video_cards 8

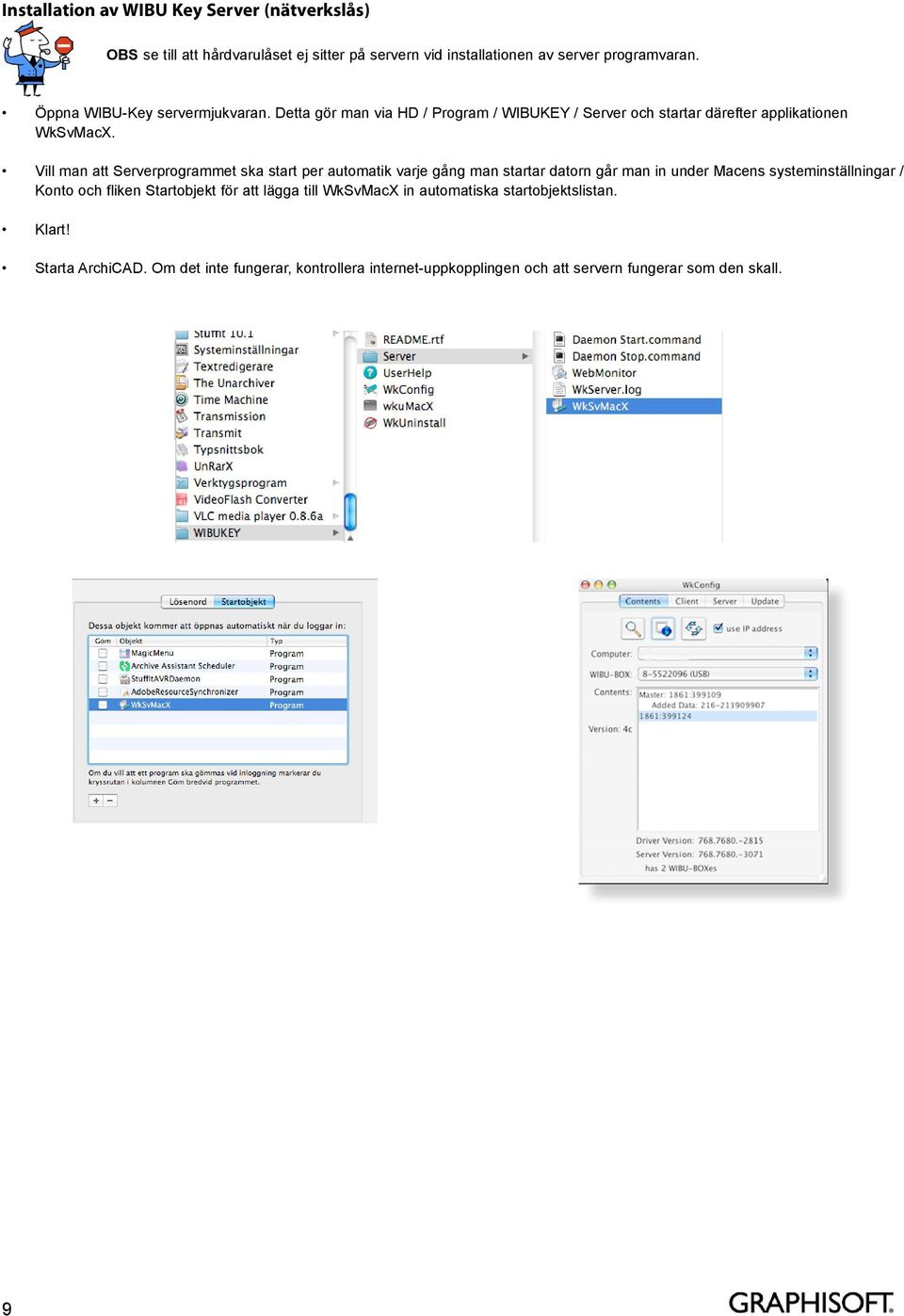

9 Installation av WIBU Key Server (nätverkslås) OBS se till att hårdvarulåset ej sitter på servern vid installationen av server programvaran. Öppna WIBU-Key servermjukvaran. Detta gör man via HD / Program / WIBUKEY / Server och startar därefter applikationen WkSvMacX. Vill man att Serverprogrammet ska start per automatik varje gång man startar datorn går man in under Macens systeminställningar / Konto och fliken Startobjekt för att lägga till WkSvMacX in automatiska startobjektslistan. Klart! Starta ArchiCAD. Om det inte fungerar, kontrollera internet-uppkopplingen och att servern fungerar som den skall. 9

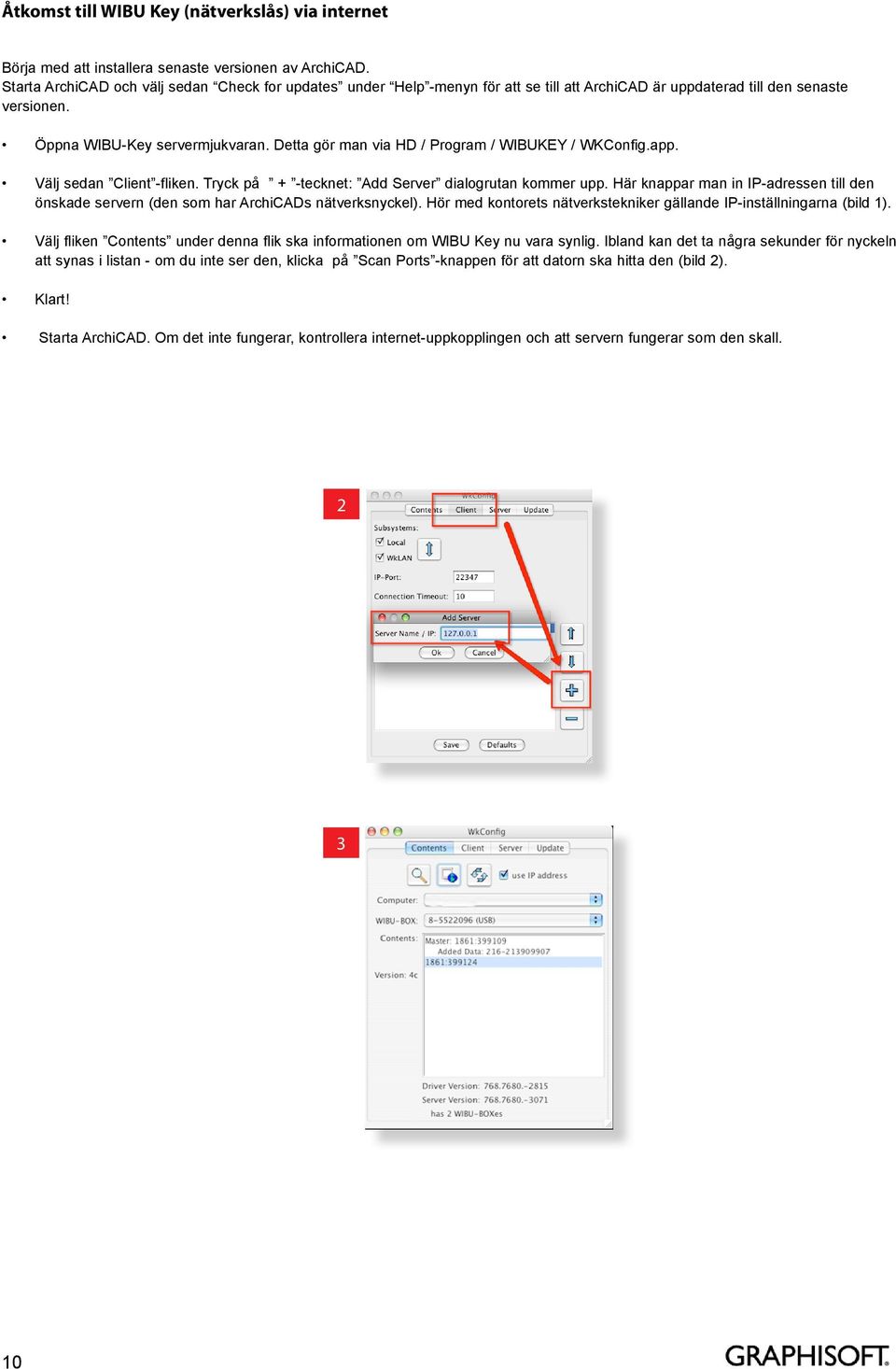

10 Åtkomst till WIBU Key (nätverkslås) via internet Börja med att installera senaste versionen av ArchiCAD. Starta ArchiCAD och välj sedan Check for updates under Help -menyn för att se till att ArchiCAD är uppdaterad till den senaste versionen. Öppna WIBU-Key servermjukvaran. Detta gör man via HD / Program / WIBUKEY / WKConfig.app. Välj sedan Client -fliken. Tryck på + -tecknet: Add Server dialogrutan kommer upp. Här knappar man in IP-adressen till den önskade servern (den som har ArchiCADs nätverksnyckel). Hör med kontorets nätverkstekniker gällande IP-inställningarna (bild 1). Välj fliken Contents under denna flik ska informationen om WIBU Key nu vara synlig. Ibland kan det ta några sekunder för nyckeln att synas i listan - om du inte ser den, klicka på Scan Ports -knappen för att datorn ska hitta den (bild 2). Klart! Starta ArchiCAD. Om det inte fungerar, kontrollera internet-uppkopplingen och att servern fungerar som den skall. 2 10

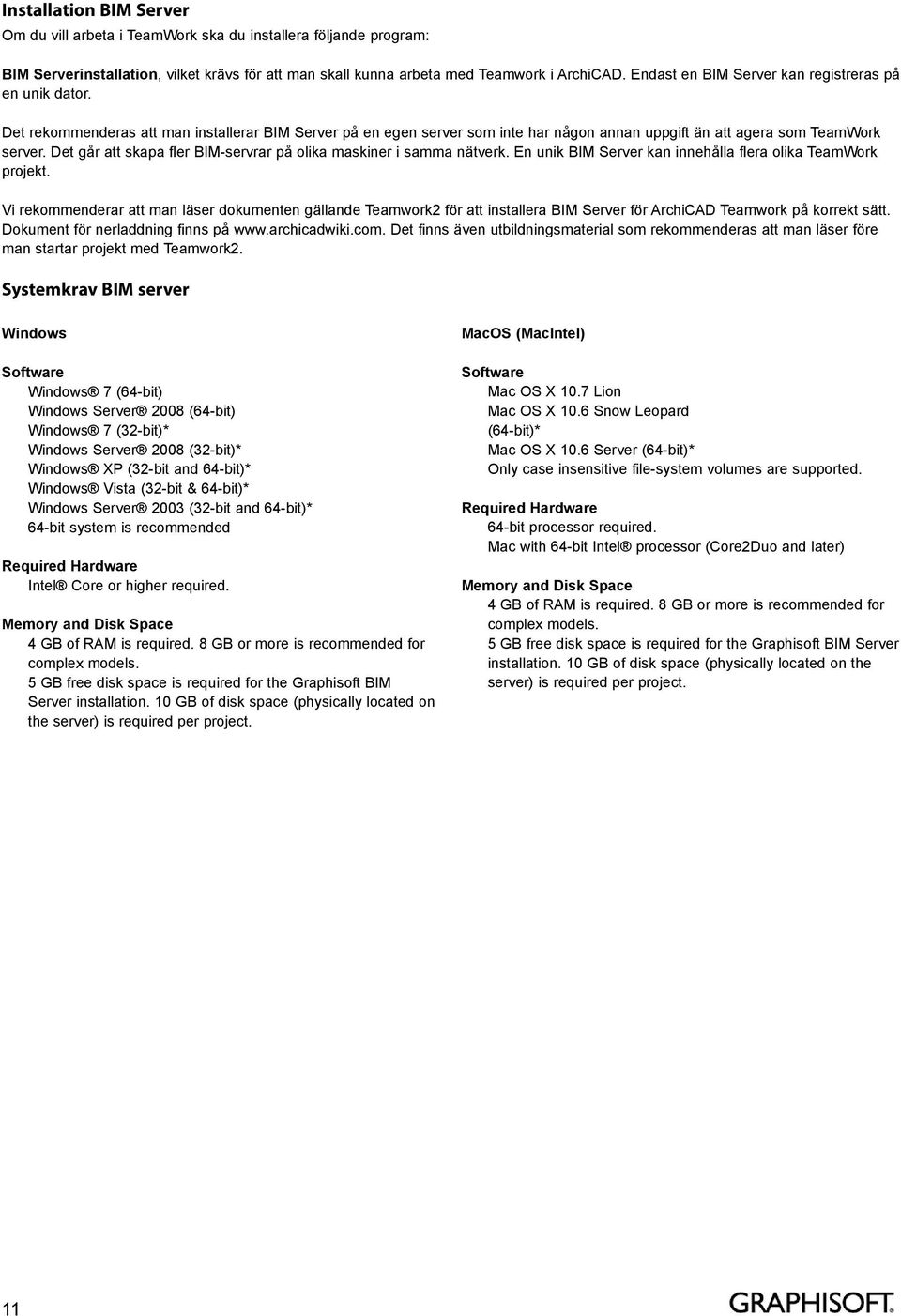

11 Installation BIM Server Om du vill arbeta i TeamWork ska du installera följande program: BIM Serverinstallation, vilket krävs för att man skall kunna arbeta med Teamwork i ArchiCAD. Endast en BIM Server kan registreras på en unik dator. Det rekommenderas att man installerar BIM Server på en egen server som inte har någon annan uppgift än att agera som TeamWork server. Det går att skapa fler BIM-servrar på olika maskiner i samma nätverk. En unik BIM Server kan innehålla flera olika TeamWork projekt. Vi rekommenderar att man läser dokumenten gällande Teamwork2 för att installera BIM Server för ArchiCAD Teamwork på korrekt sätt. Dokument för nerladdning finns på Det finns även utbildningsmaterial som rekommenderas att man läser före man startar projekt med Teamwork2. Systemkrav BIM server Windows Software Windows 7 (64-bit) Windows Server 2008 (64-bit) Windows 7 (2-bit)* Windows Server 2008 (2-bit)* Windows XP (2-bit and 64-bit)* Windows Vista (2-bit & 64-bit)* Windows Server 200 (2-bit and 64-bit)* 64-bit system is recommended Required Hardware Intel Core or higher required. Memory and Disk Space 4 GB of RAM is required. 8 GB or more is recommended for complex models. 5 GB free disk space is required for the Graphisoft BIM Server installation. 10 GB of disk space (physically located on the server) is required per project. MacOS (MacIntel) Software Mac OS X 10.7 Lion Mac OS X 10.6 Snow Leopard (64-bit)* Mac OS X 10.6 Server (64-bit)* Only case insensitive file-system volumes are supported. Required Hardware 64-bit processor required. Mac with 64-bit Intel processor (Core2Duo and later) Memory and Disk Space 4 GB of RAM is required. 8 GB or more is recommended for complex models. 5 GB free disk space is required for the Graphisoft BIM Server installation. 10 GB of disk space (physically located on the server) is required per project. 11

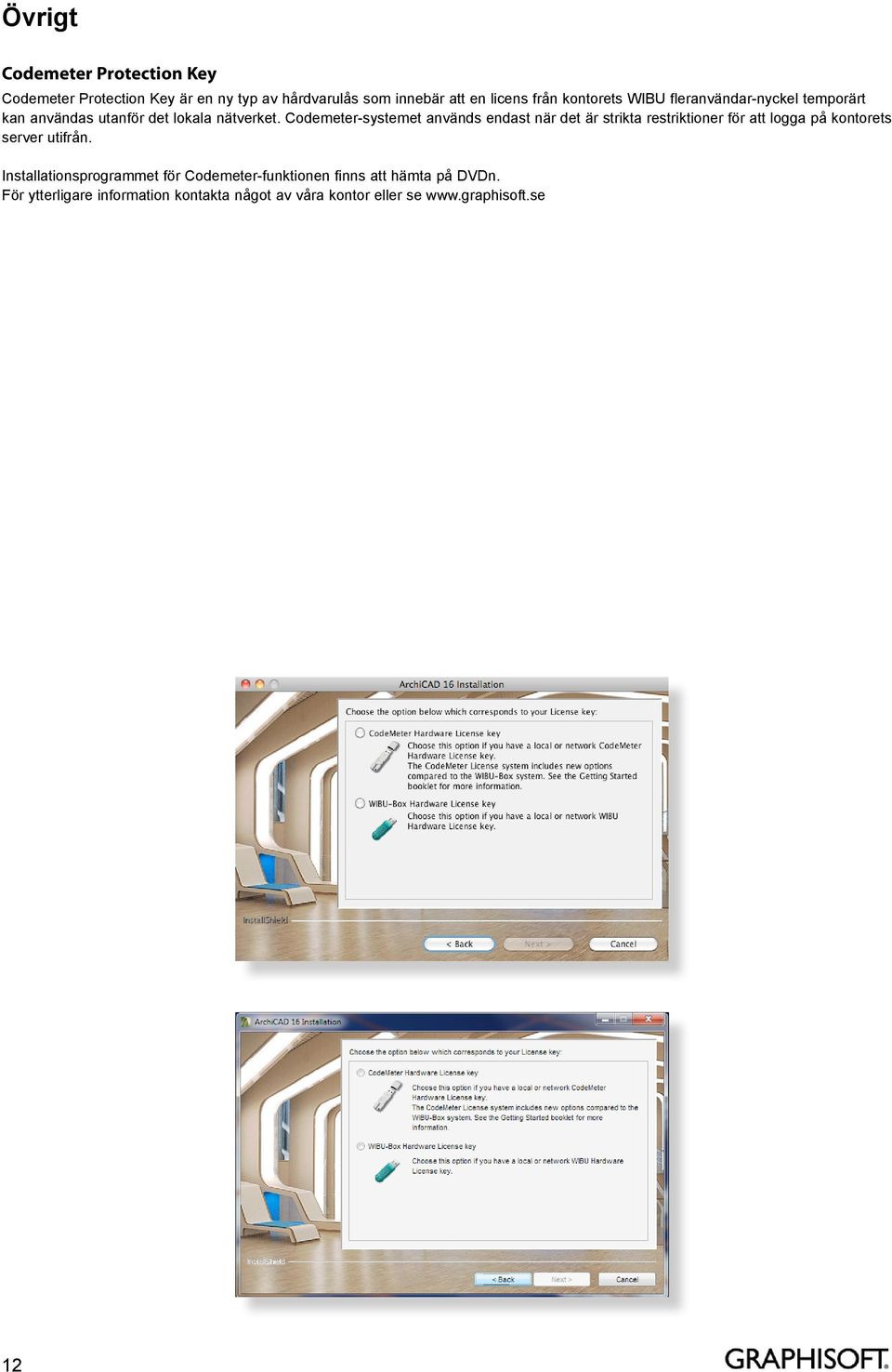

12 Övrigt Codemeter Protection Key Codemeter Protection Key är en ny typ av hårdvarulås som innebär att en licens från kontorets WIBU fleranvändar-nyckel temporärt kan användas utanför det lokala nätverket. Codemeter-systemet används endast när det är strikta restriktioner för att logga på kontorets server utifrån. Installationsprogrammet för Codemeter-funktionen finns att hämta på DVDn. För ytterligare information kontakta något av våra kontor eller se 12
