1 kepplanda Tel Fax Dok.nr: v4

2 Avsäkring och uppkoppling av LD-system Inkommande kraft avsäkras separat till varje regulator med angiven säkring för att kunna lastas fullt. Matningsspänning 230VAC, 50 Hz, verkningsgrad 0,98, max omgivningstemperatur 35 grader C. Vid induktiv last får regulatorn maximalt belastas med 60% av märkeffekten. Vid styrning av transformatorer för lågvoltsarmaturer skall transformatorn vara avsäkrad på primärsidan, samt överdimensionerad 100% i förhållande till inkopplad last. Gäller ej elektroniska transformatorer som är avsedda för ljusreglering. Då kontaktorfunktion för manövrering av last erfordras, skall den inkopplas efter regulatorn. LD-regulatorn skall om möjligt alltid vara spänningssatt. Avstör reläspolen med 100 nf kondensator exempelvis Rifa PME 271. Minsta inkopplingsbara lysrörseffekt är 100 W. Mata aldrig glödljus och lysrör från samma regulator. Lysrörsreglering är inte lämplig under 10 grader C. Alla rör bör bytas samtidigt. För 26mm lysrör gäller dessutom att armaturen skall vara försedd med elektronisk drossel. För 38mm lysrör gäller särskilt att endast rör av typ TLM/R (Rapid tart) skall användas, till varje armatur måste både reglerad och oreglerad fas kopplas. För att styra lysrörsdon 0-10V eller 1-10V skall LDX användas. er och manöverpaneler är försedda med skruvplint, för snabb och enkel anslutning. Det krävs två ledare med skärm per manövergrupp. Ingår panik/återställning krävs tre ledare med skärm per manövergrupp. Rekommenderade signalkabel typer YFK 2*2*0,5 E ELEQB 4*2*0,8 E ELEQB 2*0,8 E Ta kontakt med på nummer om det är något ni behöver hjälp med. Det finns även information på hemsidan. ida :1v kepplanda

3 LD 1,3 LD 1,3kW modeller avsäkras10a C-kar (har intern 6A säkring) B V N N N LD 1,3kW Plint ymbol Förklaring B V N N N ignaljord ignalledare Paniksignal Vikväggsautomatik kyddsjord till armatur kyddsjord från matning kyddsjord till kapslingen Anslutning skärm signalkabel Nolledare till armatur Nolledare från matning Extra nollplint Fasledare från matning Oreglerad fas Reglerad fas till armatur LD 2,2 modeller avsäkras10a C-kar. Plint ymbol Förklaring B A C N N ignaljord ignalledare Paniksignal Analog styrspänning Analog styrspänning jord Anslutning skärm signalkabel kyddsjord från matning kyddsjord till armatur Nolledare från matning Nolledare till armatur Fasledare från matning Oreglerad fas Reglerad fas till armatur LD 5,5 LD 5,5kW modeller avsäkras 25A C-kar LD 5,5kW Plint ymbol Förklaring B A C N N ignaljord ignalledare Paniksignal Analog styrspänning Analog styrspänning jord Anslutning skärm signalkabel kyddsjord från matning kyddsjord till armatur Nolledare till armatur Nolledare från matning Fasledare från matning Oreglerad fas Reglerad fas till armatur kepplanda ida :2v3

4 Inkopplingsexempel 1 Inkoppling LD-LC system LD 1,3 Minst 1 och max 10 st manöverenheter - + LC-1 B LC-1-PR B V N N N J1 bygel LD 1,3kW LD 2,2 Minst 1 och max 10 st manöverenheter LC-1 B LC-1-PR LD 5,5 Minst 1 och max 10 st manöverenheter LC-1 B LC-1-PR LD 5,5kW ida :3v kepplanda

5 Inkopplingsexempel 2 Inkoppling LD-LC system Exemplen visar slavkoppling dvs gemensam styrning av flera regulatorer. Minst 1 och max 10 st manöverenheter LC-1 B V N N N J1 bygel LD 1,3kW MATER B V N N N J1 bygel LD 1,3kW LAV Vidarekoppling till nästa regulator (LAV) Minst 1 och max 10 st manöverenheter LC-1 (MATER) Med triggkort (LAV) Vidarekoppling till nästa regulator (LAV) Minst 1 och max 10 st manöverenheter LC LD 5,5kW (MATER) LD 5,5kW Med triggkort (LAV) Vidarekoppling till nästa regulator (LAV) kepplanda ida :04v3

6 Inkopplingsexempel 3 Exemplen visar styrning med gemensam panik. Med panik adapter kan man panikreglera flera manövergrupper som i övrigt styrs separat. Det åtgår en adapter per manövergrupp. LD 1,3 Panikadapter B LC-PR B LC-1-PR B V N N N LD 1,3kW Gemensam panik till/från Panikadapter LC-1 B LC-1-PR B V N N N LD 1,3kW ida :5v3 Likriktardiod 1N kepplanda

7 LD 2,2 Panikadapter B LC-PR Gemensam panik till/från B LC-1-PR (MATER) Panikadapter LC-1 B LC-1-PR (MATER) kepplanda Likriktardiod 1N4003 ida :6v3

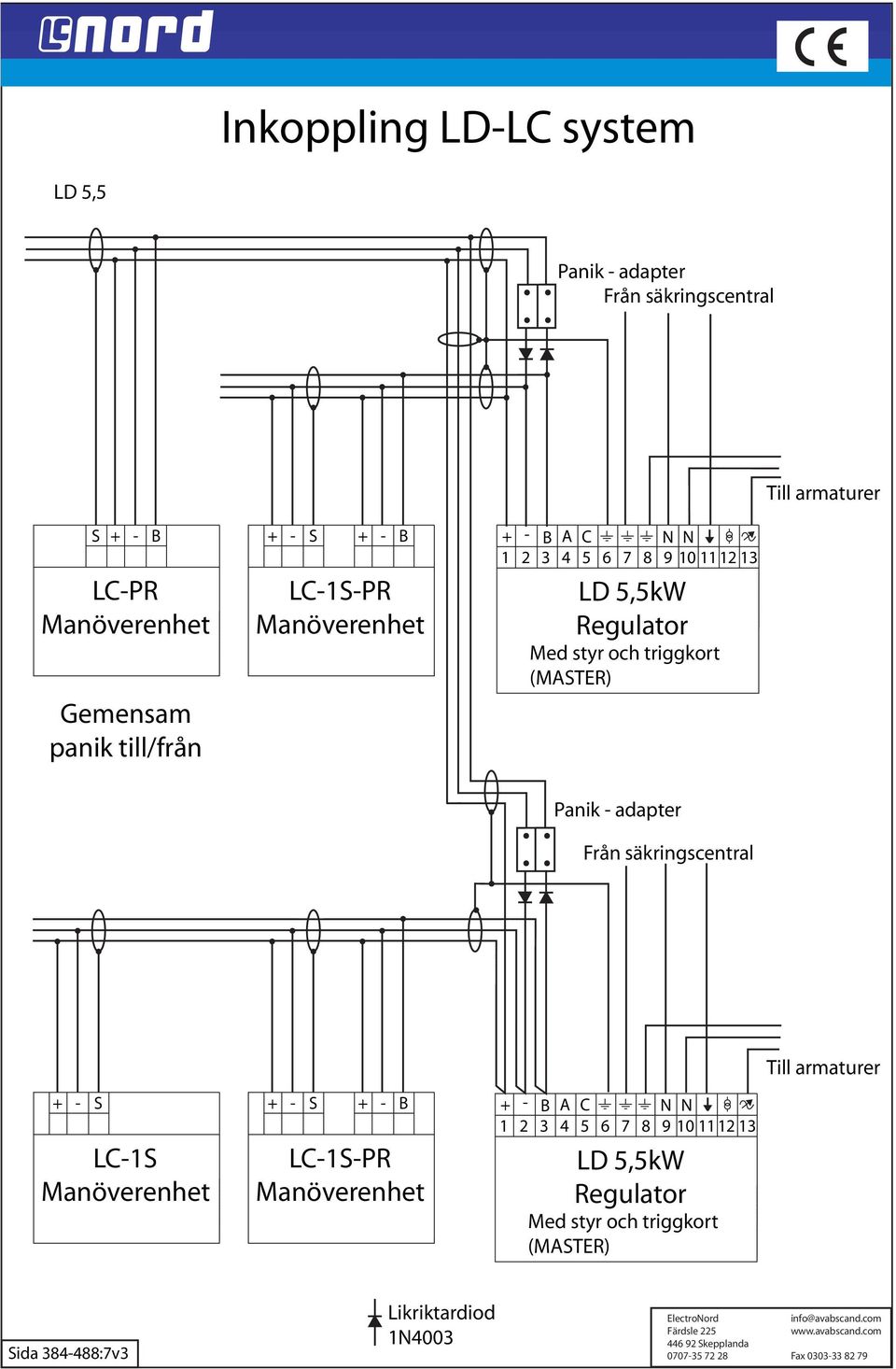

8 LD 5,5 Panik - adapter B LC-PR Gemensam panik till/från B LC-1-PR LD 5,5kW (MATER) Panik - adapter LC-1 B LC-1-PR LD 5,5kW (MATER) ida :7v3 Likriktardiod 1N kepplanda

9 Inkopplingsexempel 4 Inkoppling LD-LC system Inkoppling vid potentiometerstyrning. För regulatorer av typ och LD 5,5kW gäller följande vid potentiometerstyrning. Endast en potentiometer av typ LC-POT får vara inkopplad per manövergrupp. Inga andra manöverenheter kan användas parallellt med LC-POT styrning. Panikmanövrering är ej möjlig. Man kan ansluta max 3 st slavregulatorer. LD 1,3 regulatorn kan ej styras via LC-POT då denna enhet saknar ingång för analogstyrning. LD 2,2 OB! Endast en manöverpanel A C LC-POT Med triggkort LC-POT (inget styrkort) Med triggkort LC-POT (inget styrkort) Vidarekoppling till nästa regulator LD 5,5 OB! Endast en manöverpanel A C LC-POT LD 5,5kW Med triggkort LC-POT (inget styrkort) LD 5,5kW Med triggkort LC-POT (inget styrkort) Vidarekoppling till nästa regulator kepplanda ida :8v3

10 Extern 0 > +10V styrning På LD 2,2 och LD 5,5 finns en ingång för 0 till 10V som kan användas för styrning från andra system exempelvis EIB eller ljussensorer. Om man vill styra dimmern med analog ingång och LC manöverenheter skall LD styrkort DMX användas, då blir funktionen högst värde vinner. LD 1,3 går ej att styra med extern styrspänning. 0V +10V Med +10V triggkort 0V +10V LD 5,5kW Med +10V triggkort ida :9v kepplanda

11 LDX LDX används när man skall: tyra en analog dimmer 0-10V med LC-enheter, där varje knapp på manöverenheten representerar ett värde och toningstid. tyra en analog dimmer 0-10V med LC-enheter samtidigt med analogingången. tyra lysrörsdon 0-10V eller 1-10V och använda det inbyggda relät max 16A för att bryta fas till donet (justerbar brytpunkt). Ingång från extern 0 till 10V Utgång 0 till10v maxlast 0,1A - + LC-1 B LC-1-PR B + - IN 0-10V UT 0-10V N N relä styrd Minst 1 och max 6 st manöverenheter utan extern spänningsmatning - + Ingång för extern spänning vid användning av mer än 6st LC enheter P19 Justering av tillslagsnivå för relä. Fabriksinställt på 20% Område 0-100% W1 Master När LDX används ensam skall den vara inställd som master. lave När flera LDX/LD skall anslutas till samma manöverpaneler skall den första LDX/LD vara ställd som master, resterade som LAVE. LD skall vara bestyckade med Triggkort +10V. W1 Master lave L8 L7 L6 T8 T7 T6 L1-L8 Justering av LC manöverpanelens utstyrningsnivåer. L1=Knapp 1, L2=Knapp 2 osv. L5 L4 P18 L3 L2 L1 T5 T4 T3 T2 T1 T1-T8 Justering av LC manöverpanelens toningstider. T1=Knapp 1, T2=Knapp 2 osv. P18 Fabriksinställd kepplanda ida :10v3

12 tyrkort DMX Tryck knapp Växlar visning mellan parameter beskrivning och parameter innehåll Header kontakt Vridomkopplare Väljer parameter eller förändrar parameter beroende på vad som visas Display 1 Visar vid uppstart DMX adress med fast sken om DMX data för inställd adress är tillgänglig, blinkande om DMX data för inställd adress ej är tillgänglig. 2 Visar parameter text. 3 Visar parameter innehåll. 4 Om ingen förändring på vridomkopplare eller tryck knapp så återgår visningen till punkt 1 efter 17 sekunder. Display DMX IN 1 = DMX 0 (XLR pin 1) 2 = DMX data- (XLR pin 2) 3 = DMX data+ (XLR pin 3) Terminering Bygling terminerar DMX-bus med 120 ohm. DMX IN Tryckknapp Omkopplare Terminering BEKRIVNING AV MENYTEXTER Adr DMX adress för ljusdata. Adress område Ljusdata Ctr DMX adress för kontroll data. Adress område Inc,1-512 Inc = kontroll data adress absoluta adresser för kontroll data. Fabriksinställd Inc (2). Kontroll data 10% = Knapp 1 nedtryckt (dec 21-31) 20% = Knapp 2 nedtryckt (dec 47-56) 30% = Knapp 3 nedtryckt (dec 72-81) 40% = Knapp 4 nedtryckt (dec ) 50% = Knapp 5 nedtryckt (dec ) 100% = Bortkoppling av LC paneler(dec ) ida :11v3 Pr1 Inställt LC ljus för knapp 1 Område På display 0-100% Fabriksinställd till 0% Pr2 Inställt LC ljus för knapp 2 Område På display 0-100% Fabriksinställd till 25% Pr3 Inställt LC ljus för knapp 3 Område På display 0-100% Fabriksinställd till 50% Pr4 Inställt LC ljus för knapp 4 Område På display 0-100% Fabriksinställd till 75% Pr5 Inställt LC ljus för knapp 5 Område På display 0-100% Fabriksinställd till 100% ti Tid för LC ljus från 0 <-> 100% Område 1-60 sekunder Fabriksinställd 5 sekunder dto Tid för DMX timeout Område 1-60 sekunder Fabriksinställd till 10 sekunder Ld Växling mellan master (on), slav (off ) Område on,off Fabriksinställd till on ref Växling mellan referensen Område 0 till 10V/-10 till 0V Fabriksinställd till -10V kepplanda

13 tyr och triggkort tyrkort P1 Justering av toningstid (behöver normalt inte justeras) P1 P2 P3 P4 P5 P6 P2 Nivå för knapp 1 Fabriksinställd till 0% P3 Nivå för knapp 2 Fabriksinställd till 25% P4 Nivå för knapp 3 Fabriksinställd till 50% P5 Nivå för knapp 4 Fabriksinställd till 75% P6 Nivå för knapp 5 Fabriksinställd till 100% tyr och triggkort monteras i hållare på regulator tyrkort Triggkort LD LD 2, kepplanda ida :12v3

14 LC-BIO Inkoppling LD-LC system Anslutning med intern styrspänning till 50% nivå. Minst 1 och max 9 st manöverenheter LC % 25% 50% 75% LC-BIO 100% -24V Med intern styrspänning +24V Anslutning med extern styrspänning till 50% nivå. Minst 1 och max 9 st manöverenheter LC % 25% 50% 75% LC-BIO 100% -24V +24V Med extern styrspänning ida :13v kepplanda

15 LC-Vikväggsautomatik LD-regulatorer och extern vikväggsautomatik. Brytarna skall vara slutande. Erfordras 24V lik- eller växelspänning. Flera vikväggsautomatiker kan kopplas ihop. LD 2,2/5,5 Med styr och trigg-kort del av plint rad (A) B A C LD 2,2/5,5 Med styr och trigg-kort del av plint rad (B) B A C LD 2,2/5,5 Med styr och trigg-kort del av plint rad (C) B A C Vidarekoppling till nästa automatik-kort B A C LC-PR för gemensam panik till/från B LC-PR för gemensam panik till/från B LC-PR för gemensam panik till/från B B A C B B A C B B A C B B A C B 1a 1b B a 2b B UT IN K A <I Lysdiodindikering 1a1b Manöver Vikvägg (A-B) 2a2b Manöver Vikvägg (B-C) 24V ~= Vidarekoppling 24V ~= Matning B LC-1 (A) B LC-1 (B) B LC-1 (C) kepplanda ida :14v3

16 LD 2,2 Inkoppling LD-LC system Inkopplingsexempel med styrkort DMX Exemplen visar styrning med gemensam panik. Med panik adapter kan man panikreglera flera manövergrupper som i övrigt styrs separat. Det åtgår en adapter per manövergrupp. Det som skiljer sig från vanlig gemensam panik är dioden vid panelerna för gemensam panik och motstånden på 1kOhm Panikadapter B LC-PR B LC-1-PR B V N N N Gemensam panik till/från Panikadapter LC-1 B LC-1-PR B V N N N Motstånd 1kOhm ida :15v3 Likriktardiod 1N kepplanda

17 LC-1 Inkoppling LC-paneler Panel 90*90 för montage i infälld eller utanpåliggande europadosa. Inkopplas enligt: LC-PR Panel 90*90 för montage i infälld eller utanpåliggande europadosa. Inkopplas enligt: B LC-2 Panel 90*90 för montage i infälld eller utanpåliggande europadosa. Inkopplas enligt: LC-P Panel 90*90 för montage i infälld eller utanpåliggande europadosa. Inkopplas enligt: B LC-1-PR Panel 90*90 för montage i infälld eller utanpåliggande europadosa. Inkopplas enligt: B LC-POT-A Panel 90*90 för montage i infälld apparatdosa. Finns även för europadosa. Inkopplas enligt: A C ymbol + - B Förklaring ignaljord ignalledare Paniksignal ymbol A C Förklaring Analog styrspänning Analog styrspänning jord Anslutning skärm signalkabel ida :01

18 Artikel nummerlista E-nr. Produkt Art-nr. Manöver paneler LC-1 en manövergrupp LC-2 två manövergrupper LC-1-PR en manövergrupp LC-PR en manövergrupp LC-P en manövergrupp Gemensam panik adapter LC-POT-A en manövergrupp LC-POT-E en manövergrupp LD regulatorer LD 1,3-X okapslad LD 1,3-A AVAB kapsling LD 2,2-X okapslad LD 2,2-A AVAB kapsling LD 2,2-AR relä AVAB kapsling LD 2,2-1 Eldon kapsling LD 2,2-2 Eldon kapsling LD 2,2-3 Eldon kapsling LD 5,5-X okapslad LD 5,5-A AVAB kapsling LD 5,5-2 Eldon kapsling tyrkort tandard Glödljus lavkoppling Glödljus Lysrör 26mm Lysrör Lysrör 38mm Lysrör DMX Triggkort tandard Glödljus -10V LC-POT och -10V > 0V Lysrör 26mm Relä Lysrör 38mm Övrigt LC Vikväggsautomatik LC-BIO Mont. dosa 90x90mm infälld Mont. ram 90x90mm utanpåliggande ida :17v kepplanda
