>> INSTRUKTIONSBOK SNABBREFERENSGUIDE

Transkript

1 >> INSTRUKTIONSBOK SNABBREFERENSGUIDE

2 Interiöröversikt b 9 8 a c d 7 j f e 5 4 h g k a Inre dörrhandtag [4] b Reglage för elfönsterhissar [4] c Centrallåsomkopplare [4] d Låsomkopplare för elfönsterhiss [4] e Eljustering av ytterbackspegel [4] f Infällning av ytterbackspegel [4] g Tanklucksöppning [4] h Instrumentpanelbelysning [4] i PÅ/AV-knapp för BSD* [5] j PÅ/AV-knapp för LDWS* [5] k Höjdjustering av strålkastare* [4] l Avstängningsknapp för ESC [5] m Ratt [4] n Spak för höjd-/ längdjusterbar ratt [4] o Inre säkringsbox [7] p Bromspedal [5] q Spak för frikoppling av motorhuven [4] r Knapp för att öppna och stänga elmanövrerad baklucka* [4] s Säte [] * om sådan finns [#] Numret inom parentes anger kapitel i bruksanvisningen. Den faktiska formen eller motorutrymmet i bilen kan skilja sig från bilden.

3 Instrumentpanelsöversikt / Motorrum 4 Manuell växellåda a b 9 a m l Automatisk växellåda g e d h g c de f n j k a Förarens frontkrockkudde [] b Signalhorn [4] c Instrumentgruppen [4] d Torkar- och spolningsspak [4] e Tändningslås eller motorns start/stoppknapp* [5] f Farthållare* [5] g Varningsblinkers [] h Luftkonditioneringsreglare [4] i Växelspak [5] j Framsätesvärme/ sätesventilation* [4] k Omkopplare för eluppvärmd ratt* [4] l Drive Mode-knapp* [4] m ISG-knapp PÅ/AV* [4] n AWD Lock-knapp* [5] o Knapp PÅ/AV för (AVMsystem) Around view camera * [5] p PÅ/AV-knapp för parkeringshjälpsystem* [4] q FLEX STEER-knapp* [5] r USB-laddare* [4] s Strömuttag [4] t Handskfack [4] u Passagerarens frontkrockkudde [] v Förvaringsfack i mittkonsol [4] a a Kylvätskebehållare [7] b Oljepåfyllningslock [7] c Broms/ kopplingsvätskebehållare* [7] d Luftfilter [7] e Motorrummets säkringsbox [7] f Batteriets pluspol [7] g Batteriets minuspol [7] h Kylarlock [7] i Oljesticka [7] j Spolarvätskebehållare [7]

4 Dörrlås / Baklucka / Motorhuv / Tanklock Manövrera dörrlås manuellt [4] Centrallåsomkopplare [4] a Lås dörrar b Lås upp dörrar Barnspärr [4] Öppna bakluckan [4] Stänga bakluckan [4] Nödöppning av bakluckan [4] Öppna motorhuven [4] Dra i spaken för att öppna motorhuven a Lyft upp huven något b Dra upp den sekundära spärren på insidan och öppna huven Öppna tanklocket [4] Tryck på tanklocksknappen Stäng tanklocket. Vrid locket medurs tills det "klickar" för att säkerställa att det är ordentligt låst.. Stäng locket och tryck på kanten tills det är ordentligt stängt. a Öppna locket helt b Vrid locket moturs för att öppna Nödöppning av tanklocket [4]

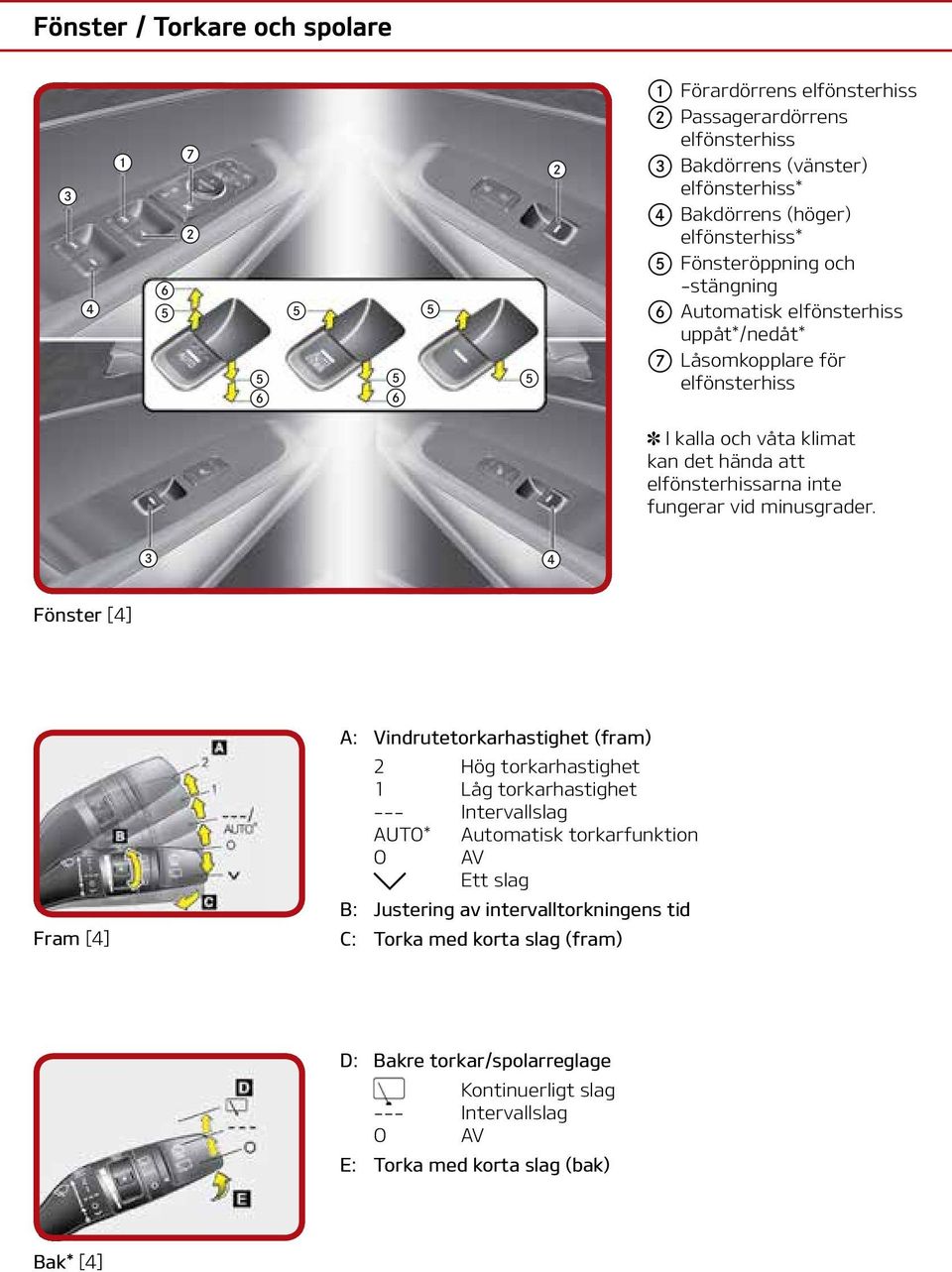

5 Fönster / Torkare och spolare a Förardörrens elfönsterhiss b Passagerardörrens elfönsterhiss c Bakdörrens (vänster) elfönsterhiss* d Bakdörrens (höger) elfönsterhiss* e Fönsteröppning och -stängning f Automatisk elfönsterhiss uppåt*/nedåt* g Låsomkopplare för elfönsterhiss ] I kalla och våta klimat kan det hända att elfönsterhissarna inte fungerar vid minusgrader. 4 Fönster [4] Fram [4] A: Vindrutetorkarhastighet (fram) Hög torkarhastighet Låg torkarhastighet --- Intervallslag AUTO* O Automatisk torkarfunktion AV Ett slag B: Justering av intervalltorkningens tid C: Torka med korta slag (fram) D: Bakre torkar/spolarreglage Kontinuerligt slag --- Intervallslag O AV E: Torka med korta slag (bak) Bak* [4]

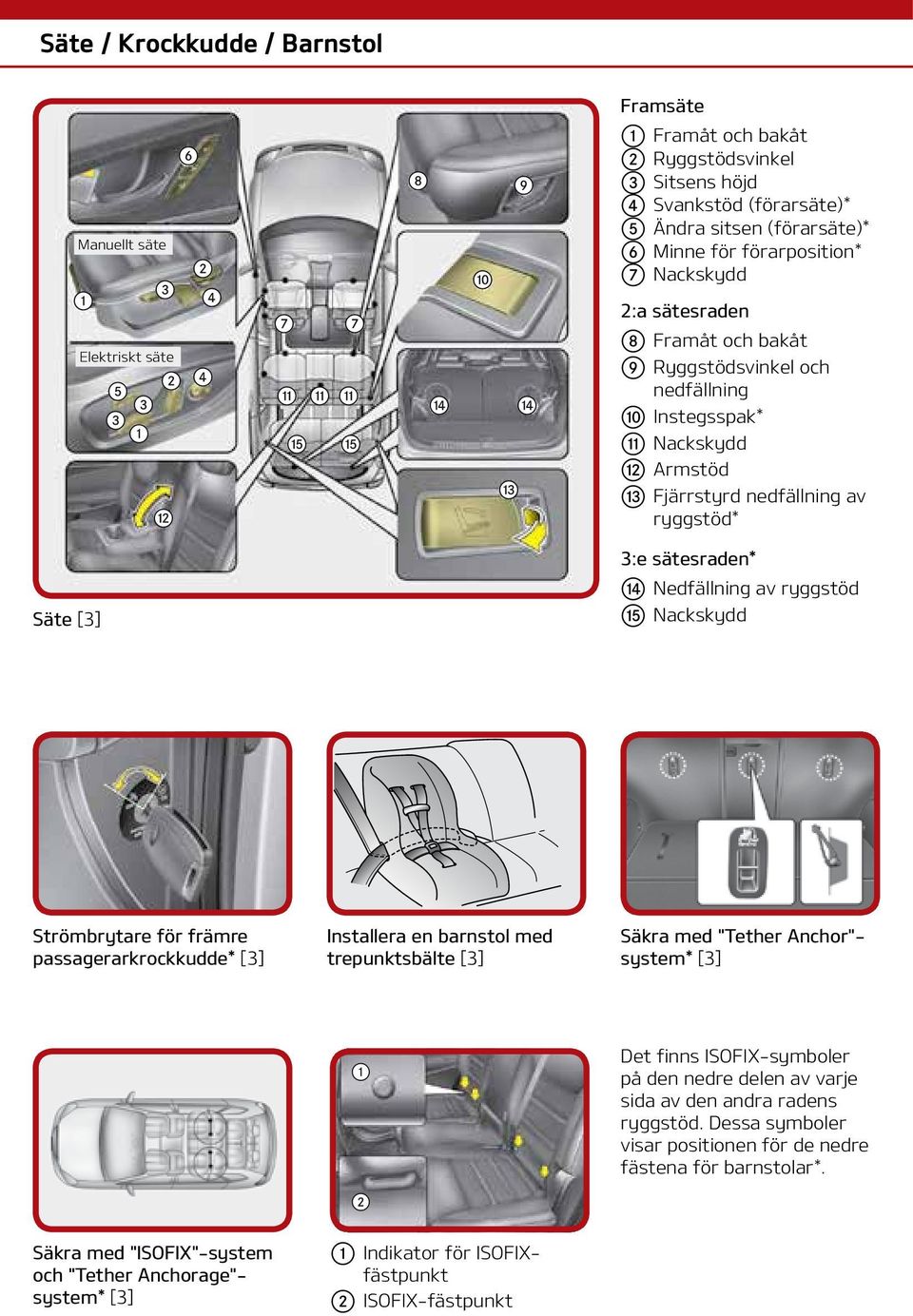

6 Säte / Krockkudde / Barnstol Manuellt säte 4 Elektriskt säte 4 5 c 7 7 b b b f f 8 9 a e e d Framsäte a Framåt och bakåt b Ryggstödsvinkel c Sitsens höjd d Svankstöd (förarsäte)* e Ändra sitsen (förarsäte)* f Minne för förarposition* g Nackskydd :a sätesraden h Framåt och bakåt i Ryggstödsvinkel och nedfällning j Instegsspak* k Nackskydd l Armstöd m Fjärrstyrd nedfällning av ryggstöd* Säte [] :e sätesraden* n Nedfällning av ryggstöd o Nackskydd Strömbrytare för främre passagerarkrockkudde* [] Installera en barnstol med trepunktsbälte [] Säkra med "Tether Anchor"- system* [] Det finns ISOFIX-symboler på den nedre delen av varje sida av den andra radens ryggstöd. Dessa symboler visar positionen för de nedre fästena för barnstolar*. Säkra med "ISOFIX"-system och "Tether Anchorage"- system* [] a Indikator för ISOFIXfästpunkt b ISOFIX-fästpunkt

7 Luftkonditionering Manuell luftkonditionering* [4] a Fläkthastighetsreglage b Vindrutedefroster c Bakrutedefroster d Luftkonditionering e Maximal luftkonditionering (MAX A/C) f Lägesval g Luftkonditionering :e sätesraden* h Temperaturreglage i Luftintagsreglage b c 9 8 a Automatisk luftkonditionering* [4] a Förarsidans e Bakrutedefroster temperaturreglage f Fläkthastighetsreglage b Luftkonditionering g Lägesval c Fläkt AV h Luftintagsreglage d Vindrutedefroster i Passagerarsidans temperaturreglage j SYNC k A/C-skärm l :e radens luftkonditionering PÅ/AV*

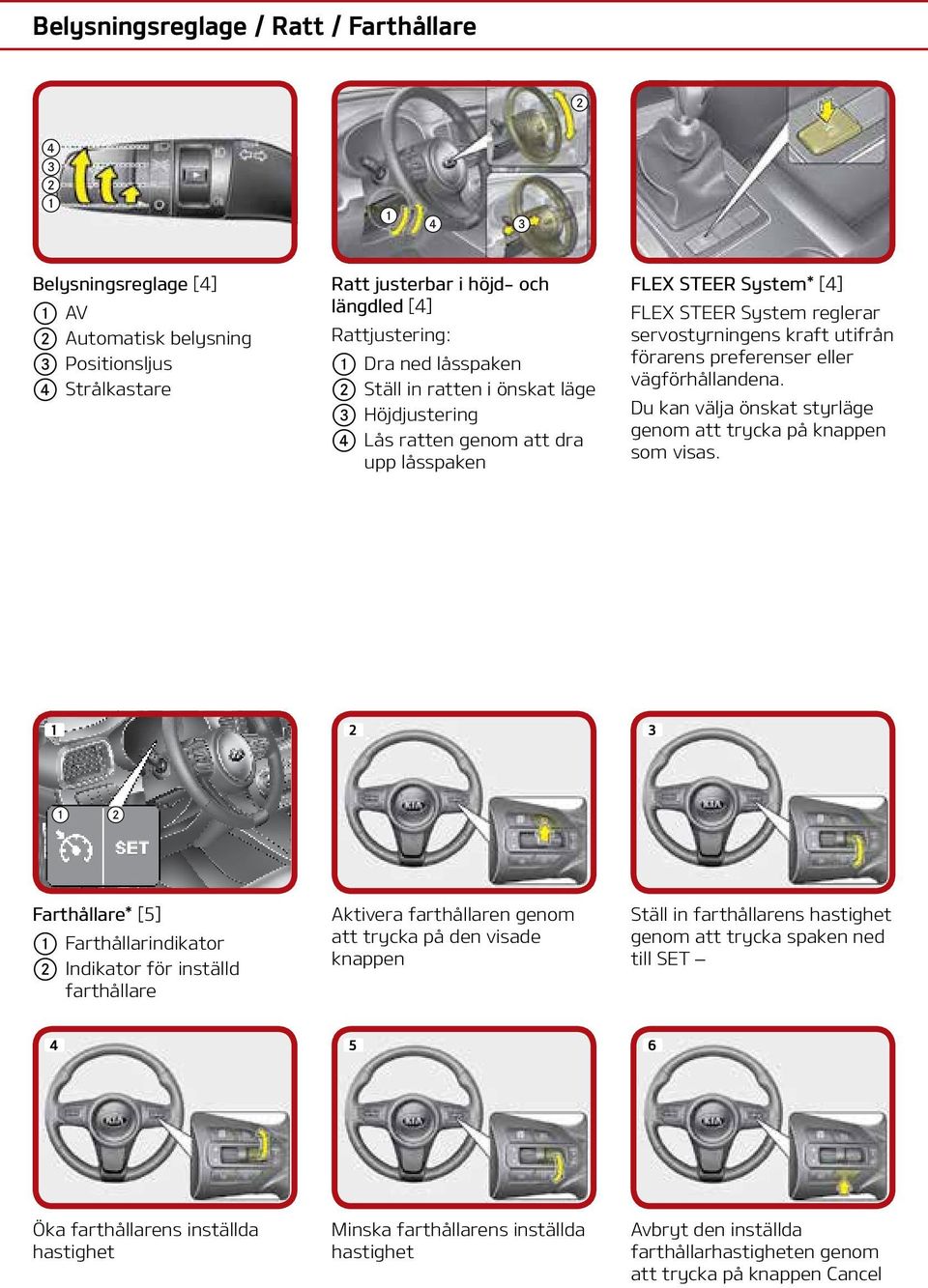

8 Belysningsreglage / Ratt / Farthållare 4 4 Belysningsreglage [4] a AV b Automatisk belysning c Positionsljus d Strålkastare Ratt justerbar i höjd- och längdled [4] Rattjustering: a Dra ned låsspaken b Ställ in ratten i önskat läge c Höjdjustering d Lås ratten genom att dra upp låsspaken FLEX STEER System* [4] FLEX STEER System reglerar servostyrningens kraft utifrån förarens preferenser eller vägförhållandena. Du kan välja önskat styrläge genom att trycka på knappen som visas. Farthållare* [5] a Farthållarindikator b Indikator för inställd farthållare Aktivera farthållaren genom att trycka på den visade knappen Ställ in farthållarens hastighet genom att trycka spaken ned till SET 4 5 Öka farthållarens inställda hastighet Minska farthållarens inställda hastighet Avbryt den inställda farthållarhastigheten genom att trycka på knappen Cancel

9 Bogsering / Reservhjul / Däcklagningssats Bogsering [] När du bogserar fordonet i en nödsituation utan hjulvagnar (endast WD):. Vrid tändningsnyckeln till läge ACC.. Ställ växelspaken i läge N (friläge).. Släpp parkeringsbromsen. 4WD-bilar måste bogseras med alla hjul lyfta från marken. Nödbogsering Om det är nödvändigt med bogsering, rekommenderar vi att du låter en auktoriserad Kia-återförsäljare eller en professionell bilbärgare göra det. Främre stötfångare Bakre stötfångare Löstagbar bogserögla. Öppna bakluckan och ta ut bogseröglan från verktygslådan.. Ta bort täckkåpan framför hålet genom att trycka på den nedre delen av kåpan på stötfångaren.. Installera bogseröglan genom att vrida den medurs tills den är helt iskruvad. 4. Ta bort bogseröglan och montera kåpan efter användning. 4 Reservhjul, domkraft och verktyg [] Domkraften, domkraftshandtaget och mutternyckeln förvaras i bagageutrymmet. Lyft upp golvet i bagageutrymmet för att nå denna utrustning. a Domkraftshandtag b Domkraft c Mutternyckel d Hylsa Däcklagningssats* [] Läs instruktionerna innan du använder däcklagningssatsen. a Kompressor b Tätningsmedelsbehållare Med däcklagningssatsen kan du fortsätta köra även efter en punktering. När det punkterade däcket har tätats kan du köra försiktigt (högst 00 km) med en toppfart på 80 km/tim till närmaste bilverkstad eller däckverkstad och där laga eller byta ut däcket.

10 Motorolja / Spolarvätska / Övrig info Kontrollera motoroljenivån [7] Dra ut oljestickan och kontrollera nivån. Nivån ska ligga mellan F och L. Oljesticka [7] Använd endast specificerad motorolja [8] och undvik spill. Kontrollera spolarvätskenivån [7] Kontrollera vätskenivån och fyll på vid behov. Övrig info* Start- och stoppsystem (ISG) När ISG är aktiverat stängs motorn av automatiskt för att minska bränsleförbrukning och utsläpp. ISG-funktionen fungerar kanske inte om bilbatteriets laddningsstatus, omgivningstemperaturen och/ eller motortemperaturen är för låg. Inställningarna för luftkonditioneringen/ värmen kan också påverka ISG-funktionen Starthjälp i backe (HAC) Systemet avser hjälpa dig vid start i backe genom att förhindra att bilen rullar bakåt när du startar. Systemet håller, under vissa omständigheter, kvar bromsgreppet i sekunder så att du kan köra iväg när du är redo. Parkeringsbroms (handbroms) När du lägger i parkeringsbromsen, ansätt först fotbromsen och håll den nedtryckt. Dra därefter åt parkeringsbromsen så mycket det går. Vi rekommenderar att du innan du lämnar bilen lägger i ettans växel eller backväxeln, eller P -läge (parkeringsläge) på bilar med automatväxellåda. Bluetooth Många av våra bilar har Bluetooth - anslutning så att du säkert och smidigt kan använda din mobiltelefon. Besök vår webbsida för att kontrollera om din telefon är kompatibel med Bluetooth. Se ägarhandboken för utförlig information och anvisningar om innehållet i denna snabbguide. Kias 7-åriga garanti 7 år/ km nybilsgaranti. Gäller i alla EU:s medlemsstater (plus Norge, Schweiz, Island och Gibraltar), lokala villkor tillämpas. Copyright 05 Kia Motors Europe GmbH, med ensamrätt QRGUM - SWE
