MONTERINGS- OCH SKÖTSELANVISNINGAR ALPHA KERAM UB MOS SE ALPHA KERAM UB. TMV Pannan LEK

Transkript

1 MOS SE MONTERINGS- OCH SKÖTSELANVISNINGAR TMV Pannan LEK

2

3 Innehåll 1 Till Villaägaren Allmänt Kort produktbeskrivning... 2 Anläggningsdata... 2 Systemprincip... 3 Produktbeskrivning... 3 Användningsområde... 3 Uppvärmning... 3 Varmvattenberedning... 3 Vedeldning Allmänna anvisningar... 4 Första eldningstillfället... 4 Dragregulator... 4 Driftsättning... 4 Start av underförbränning... 4 Till Installatören Allmänt till installatören Pannrum... 5 Skorsten... 5 Dragregulator... 5 Montering av keramiksats... 5 Rörinstallation Inkoppling... 6 Påfyllning... 6 Avtappning... 6 Miljögodkännande... 6 Dockning till ackumulator Allmänt... 7 Laddning av ackumulatorn... 7 Mått och komponentplacering Huvudmått och komponentplacering... 8 Komponentlista... 8 Måttsättningsprincip... 8 Tekniska data Tekniska data... Bipackningssats Tillbehör Rökrörsförlängning för vinkelrör Uppåtgående rökrör Rökrörsförlängning för uppåtgående rökrör Svängarm för oljebrännare Orsaker och åtgärder vid eventuella driftstörningar Låg rumstemperatur Hög rumstemperatur Låg varmvattenkapacitet Hjälpstart av cirkulationspump Till Sotaren Sotning Sotningsbeskrivning... 12

4 Till Villaägaren 2 Allmänt TMV tackar för förtroendet att få leverera en värmepanna till Dig och gratulerar samtidigt till Ditt val av, en vedpanna av hög kvalitet och med lång livslängd, utvecklad och tillverkad i Sverige för svenska förhållanden. För att få bästa utbyte av vill vi att Du som användare läser igenom den här Monterings- och Skötselanvisningen. Siffror inom parentes refererar till avsnitt Komponentplacering. Pannan är avsedd för villor med vattenburen värme och är miljögodkänd vid eldning mot ackumulatortank. Anläggningsdata Ifylles när pannan är installerad Serienummer, ska alltid uppges vid korrespondens med NIBE. 089 Installationsdatum Rörinstallatör

5 Till Villaägaren Allmänt 3 Systemprincip EX * KV VV AV * BV SÄK * SV2* T SV1* CP2 * RAD * T T KS DT RT VVB * VVB LD1* CP1* Produktbeskrivning är en vedpanna. Max vedlängd är 0,4 m. Pannan är avsedd att anslutas till ackumulatortank med inbyggd vattenvärmare för beredning av tappvarmvatten. Vid eldning värms pannvattnet dels av eldstaden och dels av rökgaskanalerna. Max effekt vid veddrift är ca 20 kw. Medeleffekt vid veddrift är ca 15 kw. Pannan är miljögodkänd vid vedeldning mot ackumulatortank. Användningsområde är avsedd för uppvärmning av villor och liknande. Uppvärmning Hetvatten tages ut från pannans topp och leds till ackumulatorerna. Returvatten från ackumulatortankarna leds via ett laddningspaket till pannans botten. Från ackumulatorn leds varmvatten till radiatorkretsen via en shuntventil (SV1), där önskad temperatur till radiatorerna erhålles genom att blanda upp det varma pannvattnet med det kalla vattnet som kommer tillbaka från radiatorkretsen. VV Varmvatten KV Kallvatten SÄK * Säkerhetsventil AV * Avstängningsventil VVB * Vattenvärmare EX * Expansionskärl SV1 * Shuntventil SV2 * Blandningsventil CP1 * Laddningspump CP2 * Extern cirkulationspump RAD Radiatorkrets LD1 * Laddningspaket DT * Dockningstermostat RT * Rökgastermometer BV Backventil KS Kylslinga * Ingår ej i pannleverans. Varmvattenberedning Varmvattenberedning kräver en ackumulatortank med dubbelmantel eller batterislinga. Varmvattenkapaciteten bestäms genom valet av beredarstorlek alternativt längd på batterislinga.

6 Till Villaägaren 4 Vedeldning Allmänna anvisningar Veden läggs på det keramiska rostret. Lämplig vedstorlek till är 0,4 m. För att underlätta uppstarten av pannan kan direktspjället (5) öppnas, vilket ger en kortare rökväg (by-pass). Förbränningsprocessen arbetar med omvänd förbränning. Luften i pannan kommer in genom dragluckan (61) och pressas ner till den undre delen av eldstaden där förbränningen koncentreras. Förbränningsgaserna sugs genom det keramiska rostret ner i sekundärkammaren. Den keramiska insatsen medför att temperaturen höjs till över 1000 C. Ytterligare syre tillförs genom sekundärventilerna och blandas tack vare den turbulenta strömningen väl med de heta gaserna i efterbrännkammaren varvid en nära nog fullständig förbränning åstadkommes. Vedslag, kvalitet och fuktinnehåll har avgörande betydelse för eldning och bränsleåtgång. Torr ved kan ha en fukthalt på %. Ökar fuktigheten till 30 % blir vedåtgången ca 10 % större. Värmevärde för barrved är ca kwh/m 3. Värmevärde för lövved är ca kwh/m 3 Mycket torr ved ger ofta en alltför stor brasa varvid onormalt stora gasmängder bildas, med ojämn förbränning som följd. För att undvika denna typ av problem rekommenderas löv- eller blandved med ett fuktinnehåll på ca %. Snickeriavfall bör ej användas När veden börjar brinna sönderdelas den, varvid brännbara gaser bildas. Dessa förbränns vid temperaturer mellan C. Gaserna svarar för ca 3/4 av vedens energiinnehåll, resten finns i kvarvarande träkol, vilket också slutligen förbränns. Det är viktigt att tillräckligt med sekundärluft tillförs så att fullständig slutförbränning av gaserna sker. Första eldningstillfället I en ny panna är det viktigt att eldningen påbörjas försiktigt så att kvarvarande kristallvatten i keramiken avgasas sakta utan risk för sprickbildning. Innan vedinläggningen, kontrolleras att pannan och övrigt värmesystem är vattenfyllda. Rökgastermometer (tillbehör) bör helst vara inmonterad i rökröret. Driftsättning Öppna effektspjället (4) något (utdraget läge). Öppna direktspjället (5) (intryckt läge). Öppna brännkammarluckan (68) helt. Öppna sekundärventilen bakom brännkammarluckan 10 mm. Öppna påfyllningsluckan (65) Lägg in tillknycklat tidningspapper och därefter småkluven tändved. Tänd och stäng påfyllningsluckan (65). Låt elden ta sig ca 5 minuter och kontrollera därefter att rökgastemperaturen stiger mot max 300 C. OBS! För att få en bra uppstart med en stabil glödbädd bör panntemperaturen stiga ca 20 C från start. Start av underförbränning Öppna dragluckan (61). Drag ut direktspjället (5) helt till underförbränningsläge. Stäng brännkammarluckan (68). Lägg in ved och tryck in effektspjället (4). Se till att rosettventilen (69) på brännkammarluckan är öppen (10 mm). Justera dragregulatorn (85) Efterjustera effektspjället så en bra förbränning uppnås. Dragregulator Pannans dragregulator är placerad på vänstra sidan och manövrerar dragluckan med en kedja,

7 Allmänt till installatören Till Installatören 5 Pannrum Pannrummet skall utföras enligt gällande byggnorm. Sörj för god lufttillförsel. Pannrummets luftintag bör ha minst lika stor area som rökkanalen. OBS! Se till att sotningsmöjligheter i enlighet med gällande föreskrifter finnes. Vid tveksamma fall, kontakta skorstensfejarmästare. Dragregulator levereras med bipackad dragregulator. Denna monteras i muffen till vänster, mellan sotlucka och påfyllningslucka. Inställning göres enligt de anvisningar som medföljer dragregulatorn. Normalt krävs ingen tillsyn av regulatorn. Känselkroppen är vid behov lätt utbytbar utan att dragregulatorn behöver avlägsnas från pannan. Skorsten har rökrörsanslutning uppåt med en utvändig diameter av 133 mm. Olika höjder på skorstenen krävs beroende på dess utförande. Dessutom kan ett antal yttre faktorer, exempelvis vind- och terrängförhållanden, närliggande byggnader med mera, påverka skorstenens dragförhållande. Minsta skorstensdrag för tillfredsställande vedeldningsfunktion är 25 Pa. Är draget mindre än 20 Pa bör rökgasfläkt installeras. Nedanstående tabell över några olika skorstensvarianter är en rekommendation, dock måste hänsyn även tagas till ovan nämnda faktorer. Material Area Minsta höjd Stålrör Ø 130 mm 6,0 m Stålrör Ø 150 mm 5,0 m Tegel 140 x 140 mm 6,5 m Tegel 140 x 260 mm 5,0 m Montering av keramiksats 1 Brännkammarplåt med sekundärventil. 2 Främre keramikroster. 3 Bakre keramikroster. 4 Keramikkil. 5 Främre och bakre bottensten. 6 Bottenisolering keranapp LEK 6 5 5

8 Till Installatören 6 Rörinstallation Inkoppling Rörinstallationen skall utföras enligt gällande värmeoch varmvattennormer. Om glödgat koppar- eller stålrör används skall invändig stödhylsa monteras. Spillvattenrör från eventuella säkerhetsventiler skall dras till golvbrunn så att stänk av hett vatten ej kan uppstå när ventilerna skall kontrolleras eller pannan avluftas. Mynningen på spillröret skall vara synlig. Om värmeanläggningen är försedd med öppet expansionskärl får avståndet mellan den högsta radiatorn och expansionskärlet inte understiga 2,5 m. Påfyllning Påfyllning av pannan sker lämpligen genom en fast påfyllningsledning till någon av expansionsanslutningarna eller med en slang i avtappningsventilen.! VARNING! Om påfyllning sker via radiatorkretsen måste shuntventilen stå i ett mellanläge. I annat fall riskeras sprängning av någon radiator. Avtappning Min 2,5 m Avtappning sker genom att ansluta en slang till avtappningsventilen (83). Ventilens anslutningsdimension är R 15 (1/2") utv och monteras lämpligen på en ackumulatortank eller ett T-rör på returen till pannan. Miljögodkännande För att uppfylla normerna för miljögodkännande vid vedeldning krävs att en ackumulatortank på minst 500 liter installeras tillsammans med pannan. OBS! Rörsystemet skall vara urspolat innan pannan kopplas in så att föroreningar ej skadar ingående komponenter.

9 Dockning till ackumulator Till Installatören 7 Allmänt Vid dockning av ackumulatortank till ALPHA KERAM UB kan med fördel någon av de på marknaden förekommande materielsatserna för ackumulatordockning användas. För bästa funktion skall ackumulatorns laddningspaket ge 72 C i returtemperatur till pannans botten. Nedanstående avsnitt beskriver principiellt en sådan inkoppling. När pannans temperatur överstiger den på dockningstermostaten inställda temperaturen (exempelvis 60 C) startar laddningspumpen, vilken då för över värme från pannan till ackumulatorn. Den termiska ventilen LV ser till att vattentemperaturen till pannans botten inte understiger 72 C för att undvika kondensbildning. Laddning av ackumulatorn EX * KV VV AV * BV SÄK * SV2* T SV1* CP2 * RAD * T T KS DT RT VVB * VVB LD1* CP1* VV Varmvatten KV Kallvatten SÄK * Säkerhetsventil AV * Avstängningsventil VVB * Vattenvärmare EX * Expansionskärl SV1 * Shuntventil SV2 * Blandningsventil CP1 * Laddningspump CP2 * Extern cirkulationspump RAD Radiatorkrets LD1 * Laddningspaket DT * Dockningstermostat RT * Rökgastermometer BV Backventil KS Kylslinga * Ingår ej i pannleverans.

10 Till Installatören 8 Mått och komponentplacering Huvudmått och komponentplacering Ø160 inv Ø 133 utv Komponentlista 4 Effektspjäll 5 Direktspjäll 22 Kylslinga 23 Justerbara ben (20 40 mm) 61 Draglucka 63 Hållare för svängarm 65 Påfyllningslucka 66 Sotlucka för konvektionsdel 68 Brännkammarlucka 69 Rosettventil 81 Hetvattenuttag R25 inv 82 Hetvattenuttag R25 inv 83 Hetvattenretur, avtappning (höger respektive vänster sida) R25 inv 85 Dragregulator 94 Vridbart rökrör, alt 1, (standard) 95 Rökrör rakt upp, alt 2 96 Rökrörsanslutning Ø Måttsättningsprincip Klämring Inv gänga

11 Till Installatören Tekniska data 9 Tekniska data Höjd (tillkommer mm för ställbara fötter) Bredd Djup Vikt Volym panna Medeleffekt vid vedeldning Max tillgänglig effekt, ved Max tillgänglig effekt, olja Eldstadsvolym Mått, eldstad (Bredd x Djup) Mått, eldstadslucka (Bredd x Djup) Max drifttryck/beräkningstryck panna Vedlängd Dragbehov, ved Dragbehov, olja mm 400 mm 680 mm 195 kg 55 liter 15 kw *20 kw 22 kw 55 liter 250 x 415 mm 250 x 225 mm 150/1,5 kpa/bar 0,4 m 25 Pa 5 Pa RSK nr * Max tillgänglig effekt 20 kw. Nominell effekt 15 kw= medeleffekt under 2 timmar vid skorstensdrag 25 Pa, vedfuktighet 18%. Bipackningssats 1 st Dragregulator 1 st sotlucka med packning och vingmuttrar 1 st sotborste 1 st skaft till sotborste 1 st askraka 1 st avtappningsventil 1 st askskyffel 1 st monterings och skötselanvisning 1 st garantisedel

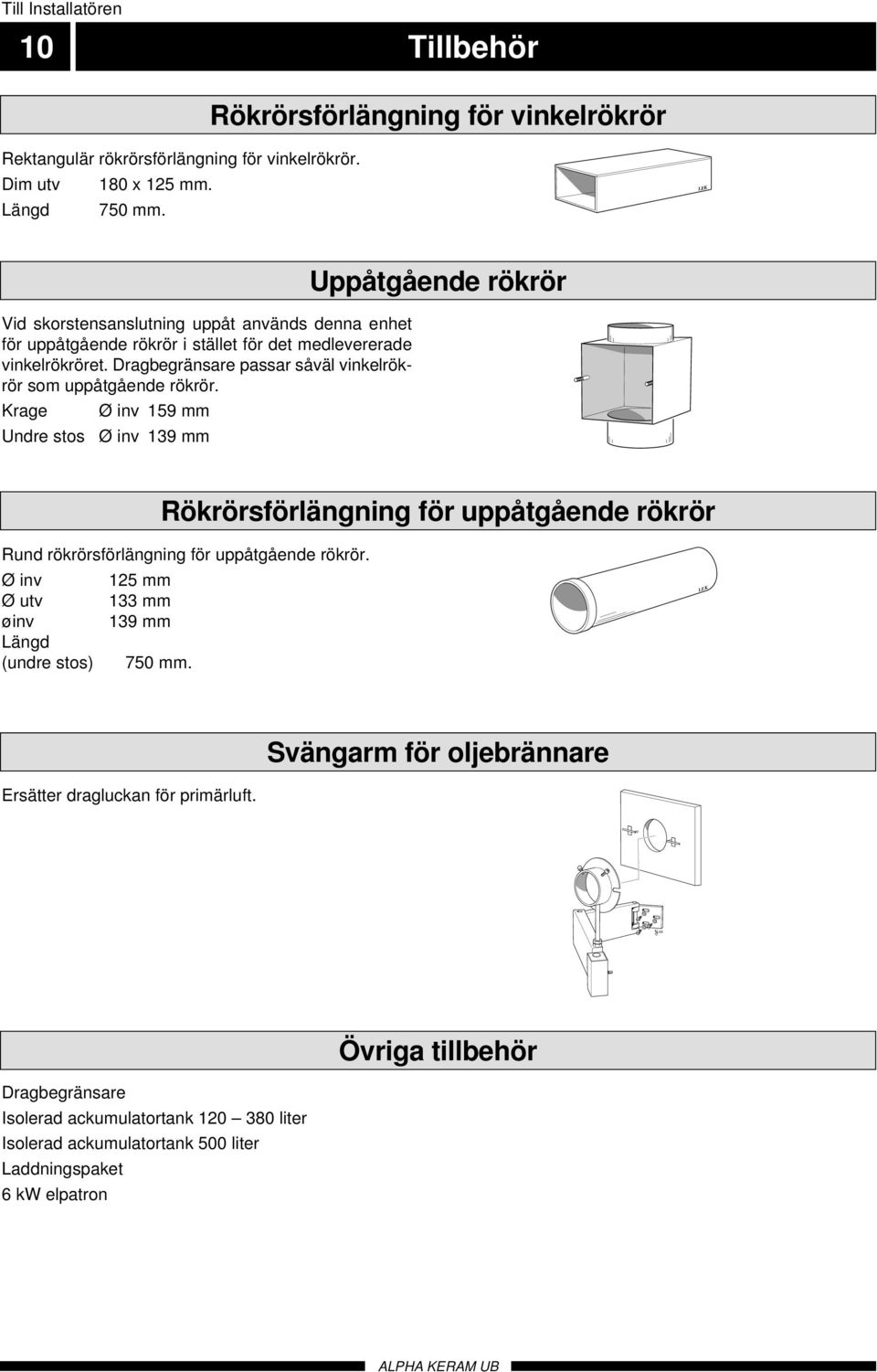

12 Till Installatören 10 Tillbehör Rökrörsförlängning för vinkelrökrör Rektangulär rökrörsförlängning för vinkelrökrör. Dim utv 180 x 125 mm. Längd 750 mm. LEK Vid skorstensanslutning uppåt används denna enhet för uppåtgående rökrör i stället för det medlevererade vinkelrökröret. Dragbegränsare passar såväl vinkelrökrör som uppåtgående rökrör. Krage Ø inv 159 mm Undre stos Ø inv 139 mm Uppåtgående rökrör Rökrörsförlängning för uppåtgående rökrör Rund rökrörsförlängning för uppåtgående rökrör. Ø inv 125 mm Ø utv 133 mm øinv 139 mm Längd (undre stos) 750 mm. LEK Svängarm för oljebrännare Ersätter dragluckan för primärluft. 98 Övriga tillbehör Dragbegränsare Isolerad ackumulatortank liter Isolerad ackumulatortank 500 liter Laddningspaket 6 kw elpatron

13 Orsaker och åtgärder vid eventuella driftstörningar Till Installatören 11 Låg rumstemperatur Felinställd shuntventil (vid handshuntning). Luft i pannan eller radiatorsystemet. Stängd ventil i radiatorkretsen. Extern cirkulationspump avstängd eller har fastnat, se avsnitt Hjälpstart av cirkulationspump". Låg varmvattenkapacitet För liten yttre vattenvärmare Onormalt stort varmvattenuttag i förhållande till den yttre vattenvärmarens volym. För lågt ställd blandningsventil (om sådan finnes). Stängda eller strypta avstängningsventiler till vattenvärmaren. Hög rumstemperatur Felinställd shuntventil (vid handshuntning). OBS! Vid korrespondens med NIBE ska produktens serienummer alltid uppges. 089 Hjälpstart av cirkulationspump Stäng av cirkulationspumpen. Tag bort skyddshuven och lossa luftningsskruven. Håll en trasa över mejselklingan, en viss vattenmängd kan tränga ut. Skyddshuv Luftningsskruv Stick in en skruvmejsel och vrid runt pumprotorn. Skruva fast luftningsskruven. Starta cirkulationspumpen och kontrollera om den fungerar. Tryck fast skyddshuven. LEK Det kan många gånger vara lättare att hjälpstarta cirkulationspumpen om den är tillslagen. Om hjälpstart av cirkulationspump skall göras i tillslaget läge, så var beredd på att skruvmejseln rycker till när pumpen startar. 16 OBS! Om orsaken till driftsstörningen ej kan lokaliseras och åtgärdas med hjälp av ovanstående punkter bör service begäras.

14 Till sotaren 12 Sotning Sotning Brandstadgan anger hur ofta en värmepanna skall sotas, kontakta Skorstensfejarmästaren för närmare information. Genom att själv kontrollera pannans eldberörda ytor och rökgaskanaler kan man bedöma hur ofta pannan bör sotas. Inför sotningsbesök skall lucka till eventuell dragbegränsare låsas genom att vrida låsskruven vid sidan om luckan ett kvarts varv. Detta för att förhindra att sot tränger ut i pannrummet när skorstenen sotas. Efter sotningen skall luckan åter frigöras. OBS! Askan kan innehålla glödrester även efter lång tid. Vid uraskning och sotning måste därför alltid obrännbara kärl användas.

15

16 Tillverkning och försäljning: NIBE AB Maskingatan TRELLEBORG Tel: Fax: Huvudkontor: NIBE AB Box MARKARYD Tel: Fax:
