1 Operatörssystem Magelis XBTGT/GK Kom-igång med minneskort till Magelis XBTGT/GK

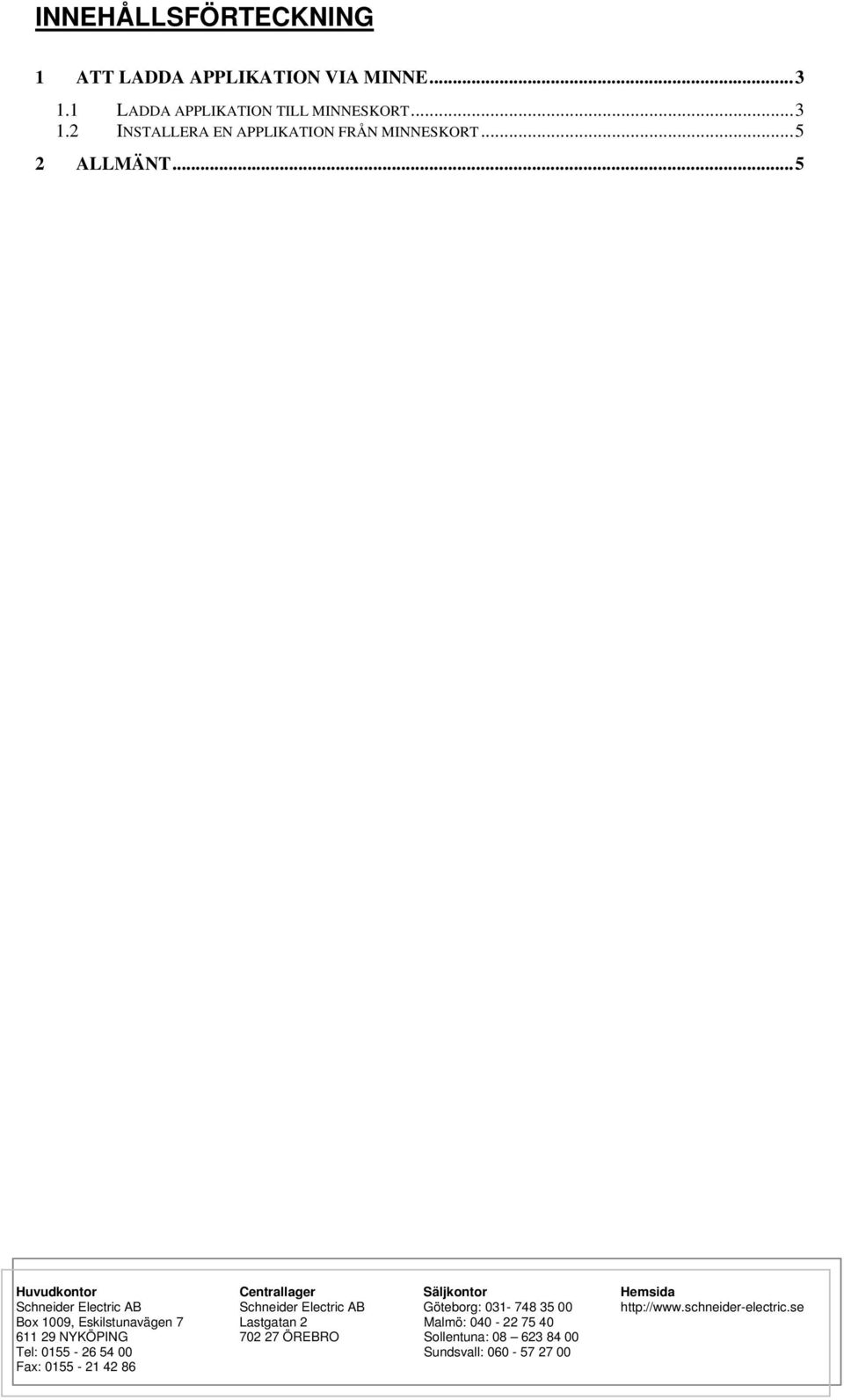

2 INNEHÅLLSFÖRTECKNING 1 ATT LADDA APPLIKATION VIA MINNE LADDA APPLIKATION TILL MINNESKORT INSTALLERA EN APPLIKATION FRÅN MINNESKORT ALLMÄNT...5 Huvudkontor Centrallager Säljkontor Hemsida Schneider Electric AB Schneider Electric AB Göteborg: Box 1009, Eskilstunavägen 7 Lastgatan 2 Malmö: NYKÖPING ÖREBRO Sollentuna: Tel: Sundsvall: Fax:

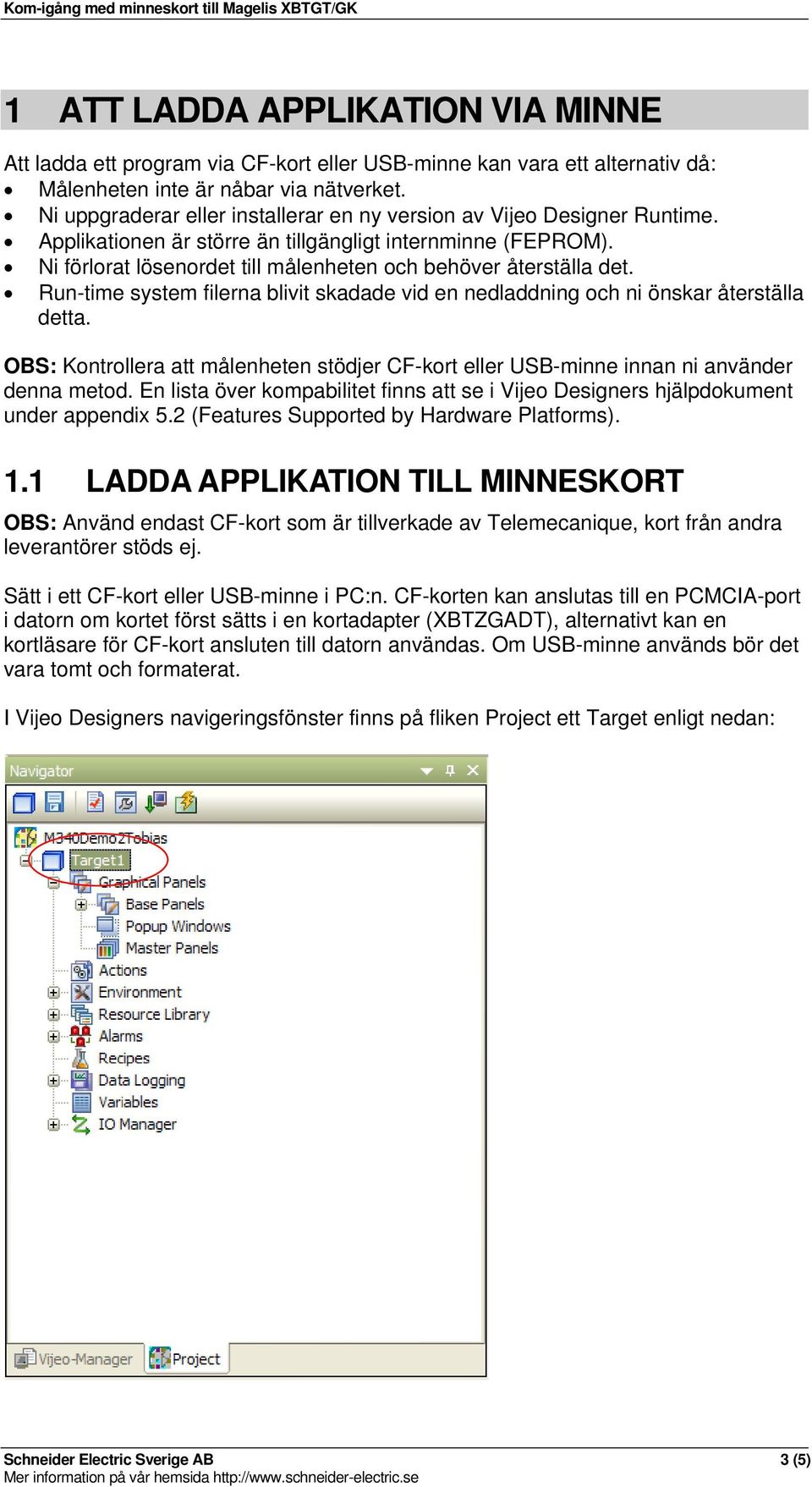

3 1 ATT LADDA APPLIKATION VIA MINNE Att ladda ett program via CF-kort eller USB-minne kan vara ett alternativ då: Målenheten inte är nåbar via nätverket. Ni uppgraderar eller installerar en ny version av Vijeo Designer Runtime. Applikationen är större än tillgängligt internminne (FEPROM). Ni förlorat lösenordet till målenheten och behöver återställa det. Run-time system filerna blivit skadade vid en nedladdning och ni önskar återställa detta. OBS: Kontrollera att målenheten stödjer CF-kort eller USB-minne innan ni använder denna metod. En lista över kompabilitet finns att se i Vijeo Designers hjälpdokument under appendix 5.2 (Features Supported by Hardware Platforms). 1.1 LADDA APPLIKATION TILL MINNESKORT OBS: Använd endast CF-kort som är tillverkade av Telemecanique, kort från andra leverantörer stöds ej. Sätt i ett CF-kort eller USB-minne i PC:n. CF-korten kan anslutas till en PCMCIA-port i datorn om kortet först sätts i en kortadapter (XBTZGADT), alternativt kan en kortläsare för CF-kort ansluten till datorn användas. Om USB-minne används bör det vara tomt och formaterat. I Vijeo Designers navigeringsfönster finns på fliken Project ett Target enligt nedan: Schneider Electric Sverige AB 3 (5) Mer information på vår hemsida

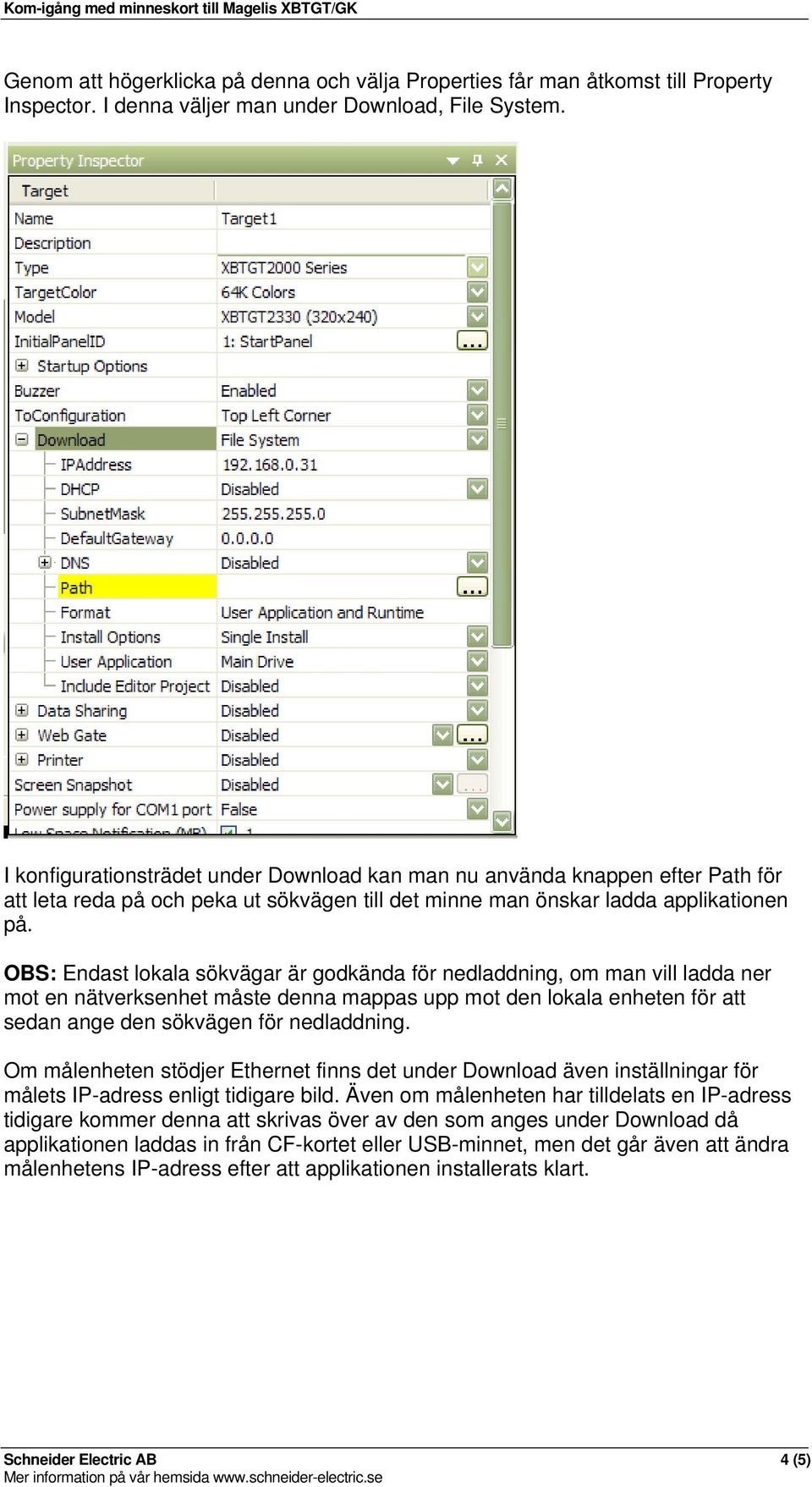

4 Genom att högerklicka på denna och välja Properties får man åtkomst till Property Inspector. I denna väljer man under Download, File System. I konfigurationsträdet under Download kan man nu använda knappen efter Path för att leta reda på och peka ut sökvägen till det minne man önskar ladda applikationen på. OBS: Endast lokala sökvägar är godkända för nedladdning, om man vill ladda ner mot en nätverksenhet måste denna mappas upp mot den lokala enheten för att sedan ange den sökvägen för nedladdning. Om målenheten stödjer Ethernet finns det under Download även inställningar för målets IP-adress enligt tidigare bild. Även om målenheten har tilldelats en IP-adress tidigare kommer denna att skrivas över av den som anges under Download då applikationen laddas in från CF-kortet eller USB-minnet, men det går även att ändra målenhetens IP-adress efter att applikationen installerats klart. Schneider Electric AB 4 (5) Mer information på vår hemsida

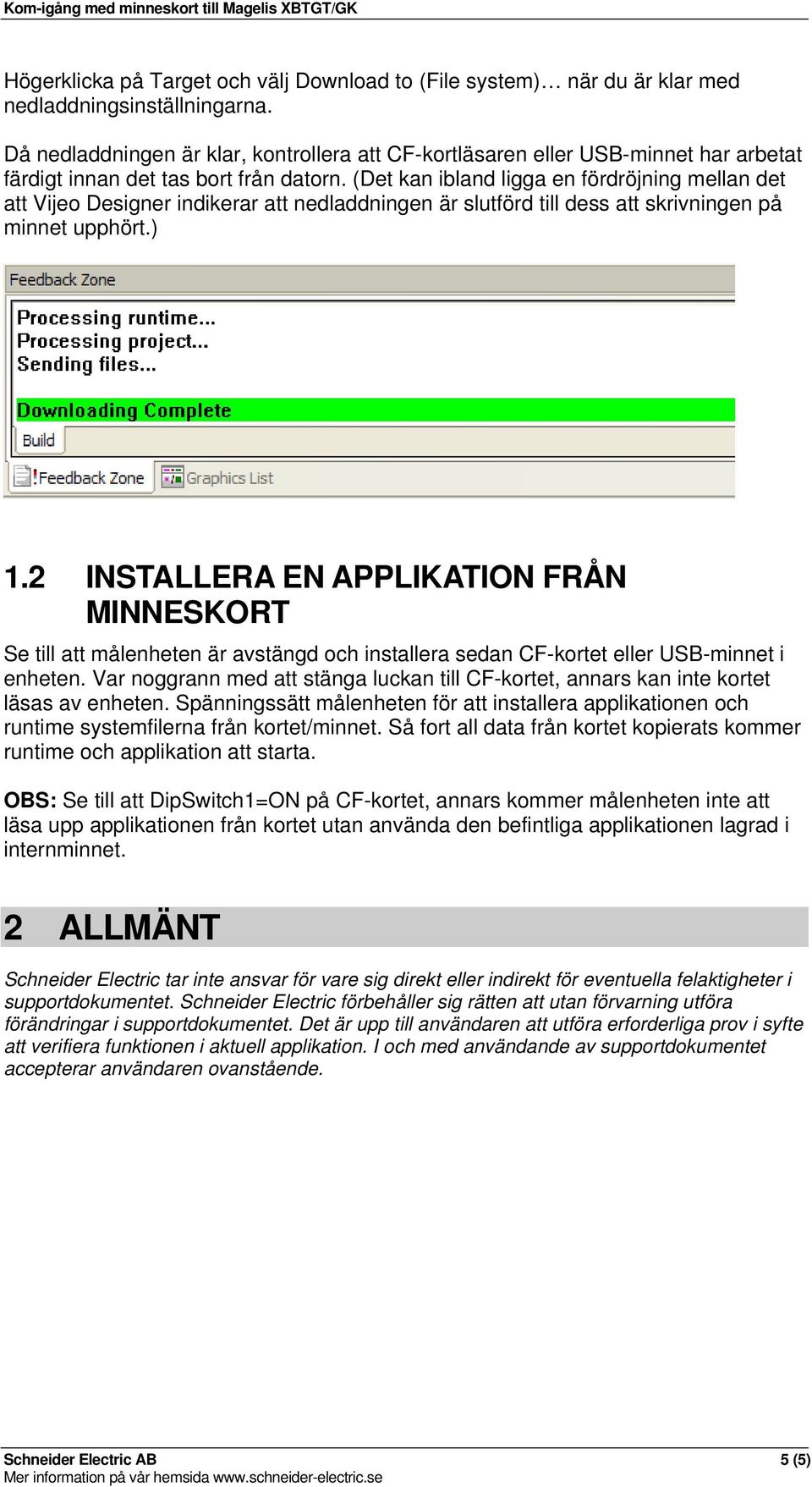

5 Högerklicka på Target och välj Download to (File system) när du är klar med nedladdningsinställningarna. Då nedladdningen är klar, kontrollera att CF-kortläsaren eller USB-minnet har arbetat färdigt innan det tas bort från datorn. (Det kan ibland ligga en fördröjning mellan det att Vijeo Designer indikerar att nedladdningen är slutförd till dess att skrivningen på minnet upphört.) 1.2 INSTALLERA EN APPLIKATION FRÅN MINNESKORT Se till att målenheten är avstängd och installera sedan CF-kortet eller USB-minnet i enheten. Var noggrann med att stänga luckan till CF-kortet, annars kan inte kortet läsas av enheten. Spänningssätt målenheten för att installera applikationen och runtime systemfilerna från kortet/minnet. Så fort all data från kortet kopierats kommer runtime och applikation att starta. OBS: Se till att DipSwitch1=ON på CF-kortet, annars kommer målenheten inte att läsa upp applikationen från kortet utan använda den befintliga applikationen lagrad i internminnet. 2 ALLMÄNT Schneider Electric tar inte ansvar för vare sig direkt eller indirekt för eventuella felaktigheter i supportdokumentet. Schneider Electric förbehåller sig rätten att utan förvarning utföra förändringar i supportdokumentet. Det är upp till användaren att utföra erforderliga prov i syfte att verifiera funktionen i aktuell applikation. I och med användande av supportdokumentet accepterar användaren ovanstående. Schneider Electric AB 5 (5) Mer information på vår hemsida
