Detaljplaner för nya studentbostäder vid Osquldas väg ( ), Teknikringen ( ) och Drottning Kristinas väg ( )

Transkript

1 Projekt Teknikringen, Osquldas väg, Drottning Kristinas väg studentbostäder Projektnummer Handläggare Datum Rosie Kvål Internkontroll Datum Erik Hall Midholm Detaljplaner för nya studentbostäder vid Osquldas väg ( ), Teknikringen ( ) och Drottning Kristinas väg ( ) Översiktlig riskbedömning avseende riskkällor och transporter med farligt gods i anslutning till planerade studentbostäder vid Osquldas väg, Teknikringen och Drottning Kristinas väg Syfte och bakgrund Stockholm stad planerar tillsammans med Akademiska hus att uppföra studentbostäder inom tre olika områden vid Kungliga Tekniska Högskolan i Stockholm. Vid en del av institutionerna inom KTH:s område används ämnen klassade som farligt gods. En inventering av hantering och transporter med sådana ämnen har därför gjorts 1. Brandskyddslaget AB Box 9196 Långholmsgatan 27, 10 tr Stockholm Detaljplanerna har varit ute på samråd och en komplettering av genomförd riskinventering behöver göras. Med anledning av detta har Brandskyddslaget fått i uppdrag av Akademiska hus att göra en komplettering av genomförd inventering samt en översiktlig riskbedömning avseende möjlig påverkan mot planerade studentbostäder. I figur 1 redovisas de tre planområdena med planerade studentbostäder. 1 Detaljplan för studentbostäder vid Teknikringen, Drottning Kristinas väg och Osquldas väg Inventering av riskkällor och transporter av farligt gods, PM, Akademiska Hus, Stockholm Karlstad Falun Gävle Örebro Malmö Telefon/Fax Internet info@brandskyddslaget.se Organisationsnummer Innehar F-skattebevis

2 Figur 1. Översikt över aktuella planområden. Planerade studentbostäder i rött. Planerade nya högskolebyggnader i rosa. Studerade verksamheter: 1. SP Kemi, Material och Teknik. 2. Alfvénlaboratoriet. 3. Kemi 4. Väg- och vatten. 5. Material- och bergsvetenskap. Riskkällor I anslutning till de planerade studentbostäderna finns ett antal institutioner som hanterar ämnen som kan innebära påverkan mot omgivningen vid en olycka vid hantering eller transport av ämnet. För planområde B (Osquldas väg) är en verksamhet aktuell: - SP Kemi, Material och Ytor (byggnad 90:1) För planområde C (Teknikringen) är tre verksamheter aktuella: - Alvénlaboratoriet (byggnad 43:16) - Kemi (byggnad 43:15, 17-19) - Väg och vatten (byggnad 43:11) För planområde D (Drottning Kristinas väg) är tre verksamheter aktuella: - Material- och bergsvetenskap (byggnad 43:35) - SP Kemi, Material och Ytor (byggnad 90:1) Utöver hanteringen vid dessa institutioner förekommer transporter med farliga ämnen till dessa på Drottning Kristinas väg, Brinellvägen och Teknikringen. Nedan redovisas hanteringen av farliga ämnen vid respektive riskkälla. Sida 2 (7)

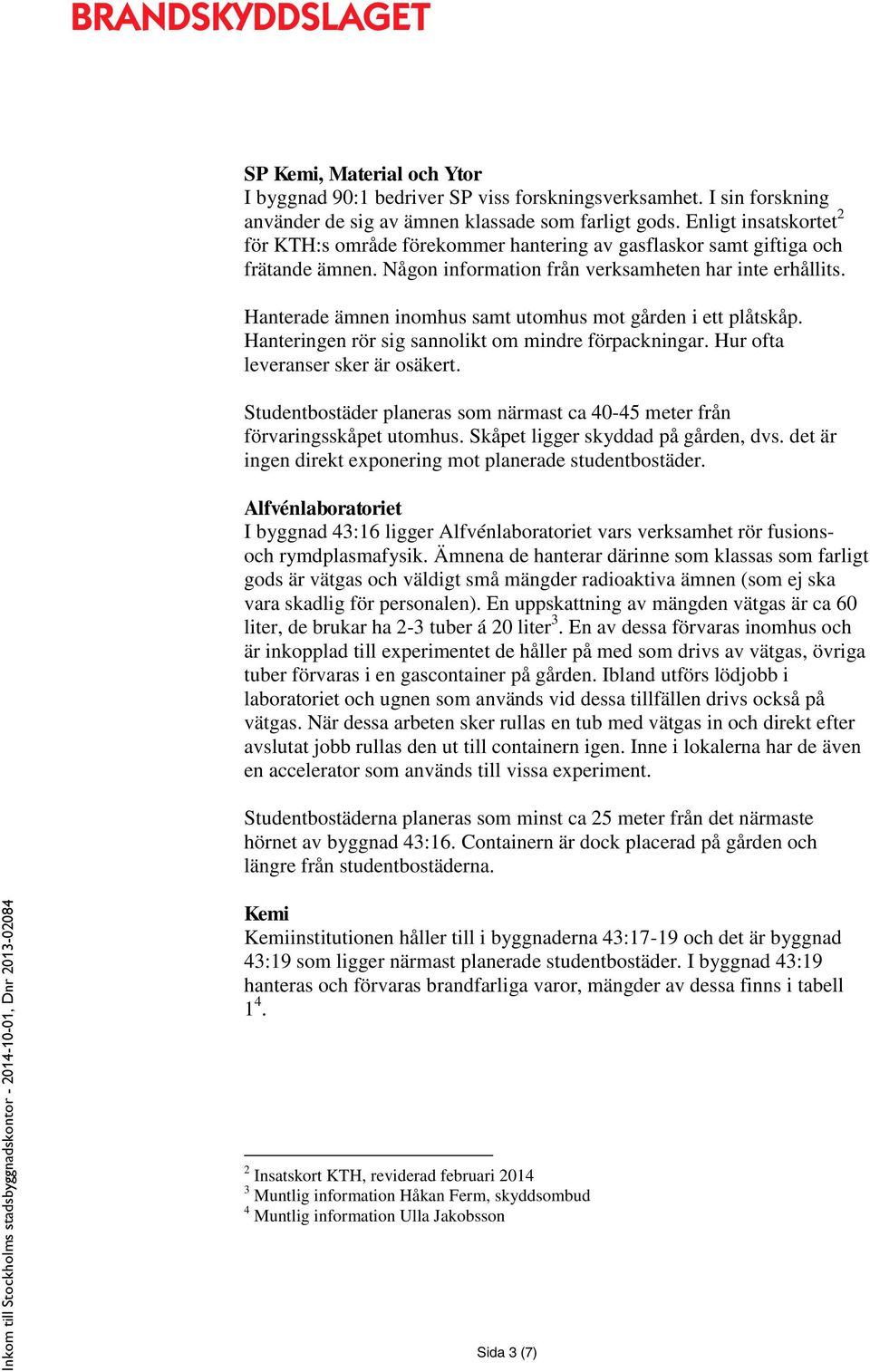

3 SP Kemi, Material och Ytor I byggnad 90:1 bedriver SP viss forskningsverksamhet. I sin forskning använder de sig av ämnen klassade som farligt gods. Enligt insatskortet 2 för KTH:s område förekommer hantering av gasflaskor samt giftiga och frätande ämnen. Någon information från verksamheten har inte erhållits. Hanterade ämnen inomhus samt utomhus mot gården i ett plåtskåp. Hanteringen rör sig sannolikt om mindre förpackningar. Hur ofta leveranser sker är osäkert. Studentbostäder planeras som närmast ca meter från förvaringsskåpet utomhus. Skåpet ligger skyddad på gården, dvs. det är ingen direkt exponering mot planerade studentbostäder. Alfvénlaboratoriet I byggnad 43:16 ligger Alfvénlaboratoriet vars verksamhet rör fusionsoch rymdplasmafysik. Ämnena de hanterar därinne som klassas som farligt gods är vätgas och väldigt små mängder radioaktiva ämnen (som ej ska vara skadlig för personalen). En uppskattning av mängden vätgas är ca 60 liter, de brukar ha 2-3 tuber á 20 liter 3. En av dessa förvaras inomhus och är inkopplad till experimentet de håller på med som drivs av vätgas, övriga tuber förvaras i en gascontainer på gården. Ibland utförs lödjobb i laboratoriet och ugnen som används vid dessa tillfällen drivs också på vätgas. När dessa arbeten sker rullas en tub med vätgas in och direkt efter avslutat jobb rullas den ut till containern igen. Inne i lokalerna har de även en accelerator som används till vissa experiment. Studentbostäderna planeras som minst ca 25 meter från det närmaste hörnet av byggnad 43:16. Containern är dock placerad på gården och längre från studentbostäderna. Kemi Kemiinstitutionen håller till i byggnaderna 43:17-19 och det är byggnad 43:19 som ligger närmast planerade studentbostäder. I byggnad 43:19 hanteras och förvaras brandfarliga varor, mängder av dessa finns i tabell Insatskort KTH, reviderad februari Muntlig information Håkan Ferm, skyddsombud 4 Muntlig information Ulla Jakobsson Sida 3 (7)

4 Tabell 1. Hanterade ämnen vid Kemiinstitutionen. Klass/ämne Klass 1 Klass 2 Klass 3 Gas Peroxider Mängd <700 liter <50 liter <20 liter <2200 liter <8 liter och <2000 gram I alla byggnader ser det ungefär likadant ut, i huvudsak finns det ämnen ur brandfarlig vätska klass 1. All förvaring sker inomhus och allt används i laboratorium så det är små mängder. I hus 18 kan det däremot finnas större mängder under vissa perioder, där kan det finnas några 25-litersdunkar av vissa ämnen. I hus 43:17 förvaras en del brandfarliga gaser. För några år sedan genomfördes en ombyggnation och i samband med detta installerades ett varningssystem i huset. Utanför huset finns en bur för tomma och nya gasflaskor. Ingen förvaring sker utomhus. Leverantören går aldrig in i byggnaden utan hämtar tomma och lämnar nya flaskor i buren som töms av personalen direkt efter leveransen. Transporter av gaser och kemikalier sker vid flera tillfällen i veckan. Det kortaste avståndet mellan Kemiinstitutionen Norra fasaden av byggnad 43:19) och planerade studentbostäder är ca 10 meter. Det förekommer inte någon förvaring utomhus av farliga ämnen på denna sida av byggnaden. Avståndet till hanterade ämnen och gasburen är därför större och skyddas till viss del av institutionens byggnader. Väg och vatten I byggnad 43:11 hanteras acetylen, oxygen, argon, helium och kvävgas i mindre mängder. Förvaring av gaserna sker i container utomhus på sida mot byggnad 43:34 (norr om Väg och vatten). Det är endast acetylen av ovanstående gaser som är klassad som brandfarlig. Leveranser med gas sker ca 1 gång per månad. Nya studentbostäder planeras som minst ca 5 meter från närmaste byggnadsdel. Det planeras dock inga studentbostäder på den sida där gaserna förvaras, vilket innebär att avståndet mellan studentbostäderna och gasförvaringen är betydligt större än 5 meter (exakt avstånd är okänt) samt att byggnad 43:11 fungerar som skydd. Sida 4 (7)

5 Material- och Bergsvetenskap I byggnad 43:35 hanteras enligt insatskortet för KTH:s område farliga ämnen i form av gasflaskor. Någon information har inte erhållits från verksamheten. Uppskattningsvis omfattar hanteringen mindre förpackningar/flaskor. Förvaring av dessa ämnen sker sannolikt både inomhus och utomhus. Utomhus finns särskilda förvaringsskåp. Hur ofta leveranser av olika ämnen sker är inte känt. Transporter med farligt gods Transporter med ovan redovisade ämnen sker på Drottning Kristinas väg, Brinellvägen samt Teknikringen. Leveranser till institutionerna görs av flera olika företag. Det rör sig om transporter med styckegods. Leveranser sker vid flera tillfällen per vecka. En leverantör kan ha leveranser till flera byggnader inom området. Drottning Kristinas väg Transporter till SP kör Drottning Kristinas väg. Leveranser till SP sker antingen via Drottning Kristinas väg 45 eller via Osquldas väg (se figur 2). Det planeras bostäder i direkt anslutning till Drottning Kristinas väg. I övrigt kan en del tunga transporter använda vägen som smitväg. Figur 2. Transportväg till SP via Drottning Kristinas väg. Brinellvägen Samtliga transporter till Teknikringen kommer via Brinellvägen. Det planeras dock inga studentbostäder i direkt anslutning till vägen. Det kortaste avståndet mellan väg och planerade bostäder är ca 40 meter. Mellan dessa och vägen ligger en befintlig byggnad. Sida 5 (7)

6 Teknikringen Mottagningsställen för leveranser till verksamheter utmed Teknikringen ligger antingen längre söderut än planerade studentbostäder (leveranser till Kemi) eller på den norra sidan av Väg och vatten, dvs. transporterna behöver ej gå via Teknikringen. Alfvénlaboratoriet får möjligen sina leveranser via den norra delen av Teknikringen in till gården. Enligt detaljplanen kommer dock en ny högskolebyggnad uppföras som sluter gården. Leveranser den vägen blir därmed ej längre möjliga. Sammanställning I figur 3 redovisas möjliga transportvägar inom området enligt genomförd kartläggning. Figur 3. Översikt över aktuellt område med olika transportvägar inritade. Studentbostäder planeras utmed Drottning Kristinas väg samt utmed den norra delen av Teknikringen. Sida 6 (7)

7 Riskbedömning Hantering av farliga ämnen omfattar huvudsakligen brännbara gaser och vätskor, men även vissa andra ämnen klassade som farligt gods förekommer, exempelvis peroxider. Det är ingen storskalig hantering av farliga ämnen utan det rör sig om mindre mängder ämnen som hanteras i laboratorier och annan liknande verksamhet. Förvaringen av ämnen sker till stor del inomhus och till viss del utomhus i särskilda skåp. Förvaringen inomhus bedöms inte innebära någon påverkan mot de planerade studentbostäderna. Dels rör det sig om så pass små mängder, dels förutsätts förvaringen ske enligt gällande lagar och föreskrifter vilket innebär minimal påverkan mot omgivningen vid en olycka. Förvaringen inomhus bedöms huvudsakligen utgöra en risk för anställda och elever vid institutionerna och inte för omgivande områden. Förvaringen utomhus sker i containrar eller särskilda skåp avsedda för förvaring av farliga ämnen. Även här förutsätts gällande regler och föreskrifter följas. Inga containrar finns i nuläget exponerade från tänkta exploateringsplatser. Det innebär också att befintliga byggnader till stor del skyddar planerade studentbostäder från påverkan vid en eventuell olycka. Följs inte gällande lagar och föreskrifter är det också enkelt att åtgärda genom att ändra placering av aktuell container. Transporterna till och från de olika byggnaderna består troligen av lastbilar utan släp som levererar mindre förpackningar av ämnen. Eftersom det rör sig om mindre mängder blir omgivningspåverkan inte heller så omfattande vid en olycka. För att ett ämne ska läcka ut krävs att förpackningen är trasig, leveransfordonet börjar brinna och branden sprider sig till lasten eller att leveransfordonet kolliderar med något så att lasten utsätts för en omfattande stöt. Sannolikheten för dessa scenarier bedöms vara mycket låg. Den slutgiltiga bedömningen är att hanteringen av farliga ämnen i anslutning till planerade studentbostäder inom KTH:s område inte bedöms utgöra en sådan risk att människor i, eller i anslutning till, planerade bostäder utsätts för en betydande riskpåverkan. Risknivån till följd av hanteringen i området bedöms vara låg. Eftersom det är väldigt få, eller till och med inga, transporter i nuläget som har behov av att köra den norra delen av Teknikringen skulle man för säkerhets skull kunna lägga ett förbud för transporter av farligt gods på denna del av vägen. Sida 7 (7)
