1 Arbetshäfte för truckar - AB Datum:

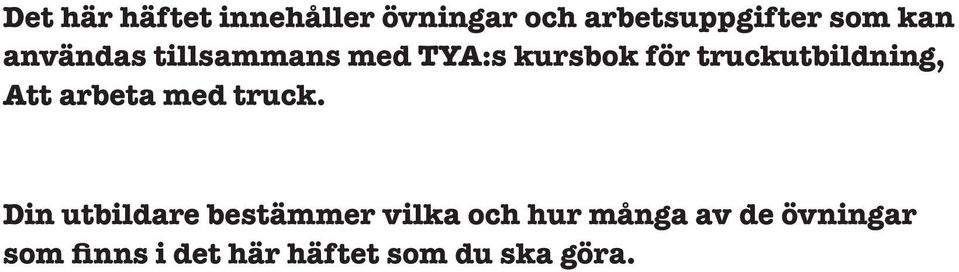

2 Det här häftet innehåller övningar och arbetsuppgifter som kan användas tillsammans med TYA:s kursbok för truckutbildning, Att arbeta med truck. Din utbildare bestämmer vilka och hur många av de övningar som finns i det här häftet som du ska göra.

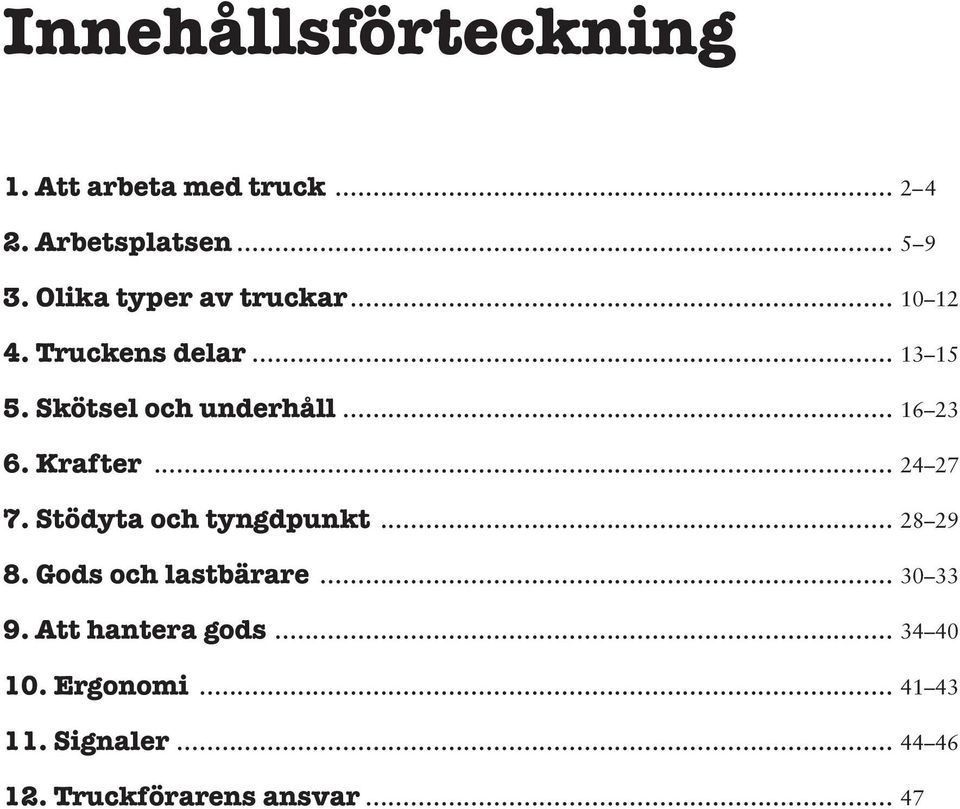

3 Innehållsförteckning 1. Att arbeta med truck Arbetsplatsen Olika typer av truckar Truckens delar Skötsel och underhåll Krafter Stödyta och tyngdpunkt Gods och lastbärare Att hantera gods Ergonomi Signaler Truckförarens ansvar... 47

4 1. Att arbeta med truck 1-1 Ta en lapp och skriv upp tio nyckelord som du tycker beskriver en skicklig truckförare. Vilka av dessa kunskaper/egenskaper har du inte ännu, men vill ha? Anteckna de fem som du tycker är viktigast på en lapp. Jämför med en kompis. 1-2 Vilka risker ser du med truckkörning? Resonera med en kompis om vilka risker som finns och hur ni kan undvika dem. 1-3 Vad är tanken bakom TLP10? 2 ARBETSHÄFTE FÖR A-TRUCKAR

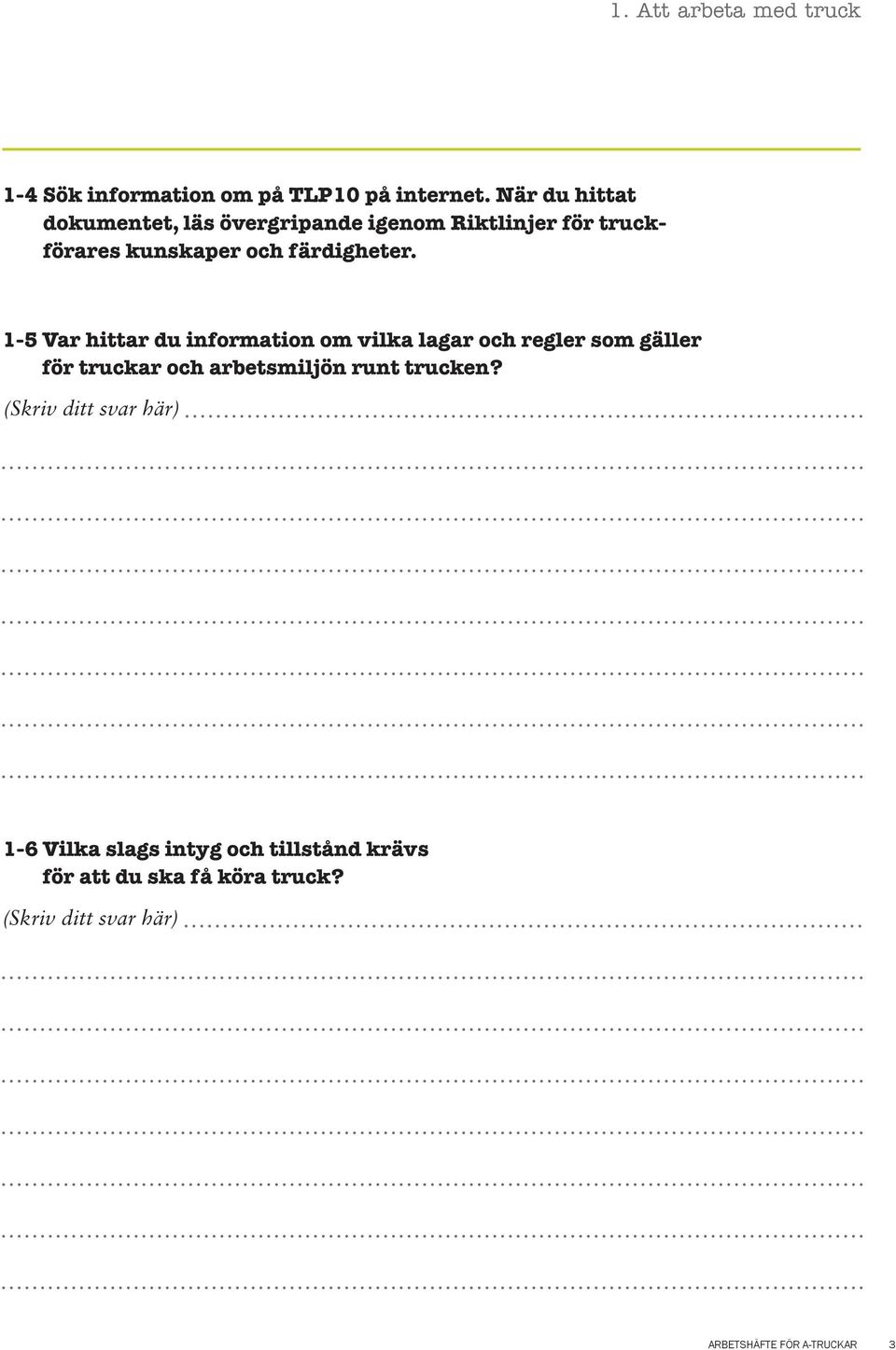

5 1. Att arbeta med truck 1-4 Sök information om på TLP10 på internet. När du hittat dokumentet, läs övergripande igenom Riktlinjer för truckförares kunskaper och färdigheter. 1-5 Var hittar du information om vilka lagar och regler som gäller för truckar och arbetsmiljön runt trucken? 1-6 Vilka slags intyg och tillstånd krävs för att du ska få köra truck? ARBETSHÄFTE FÖR A-TRUCKAR 3

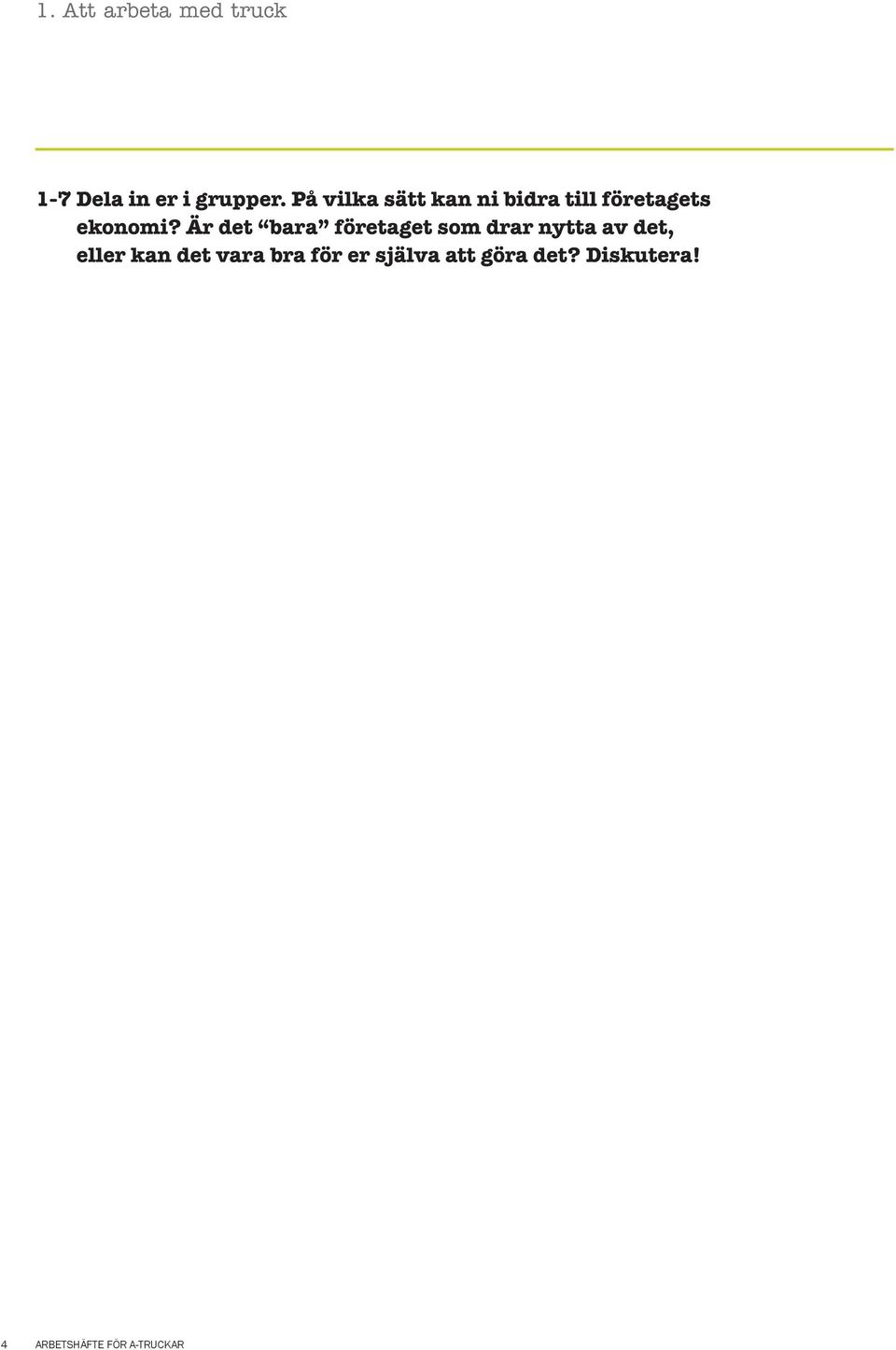

6 1. Att arbeta med truck 1-7 Dela in er i grupper. På vilka sätt kan ni bidra till företagets ekonomi? Är det bara företaget som drar nytta av det, eller kan det vara bra för er själva att göra det? Diskutera! 4 ARBETSHÄFTE FÖR A-TRUCKAR

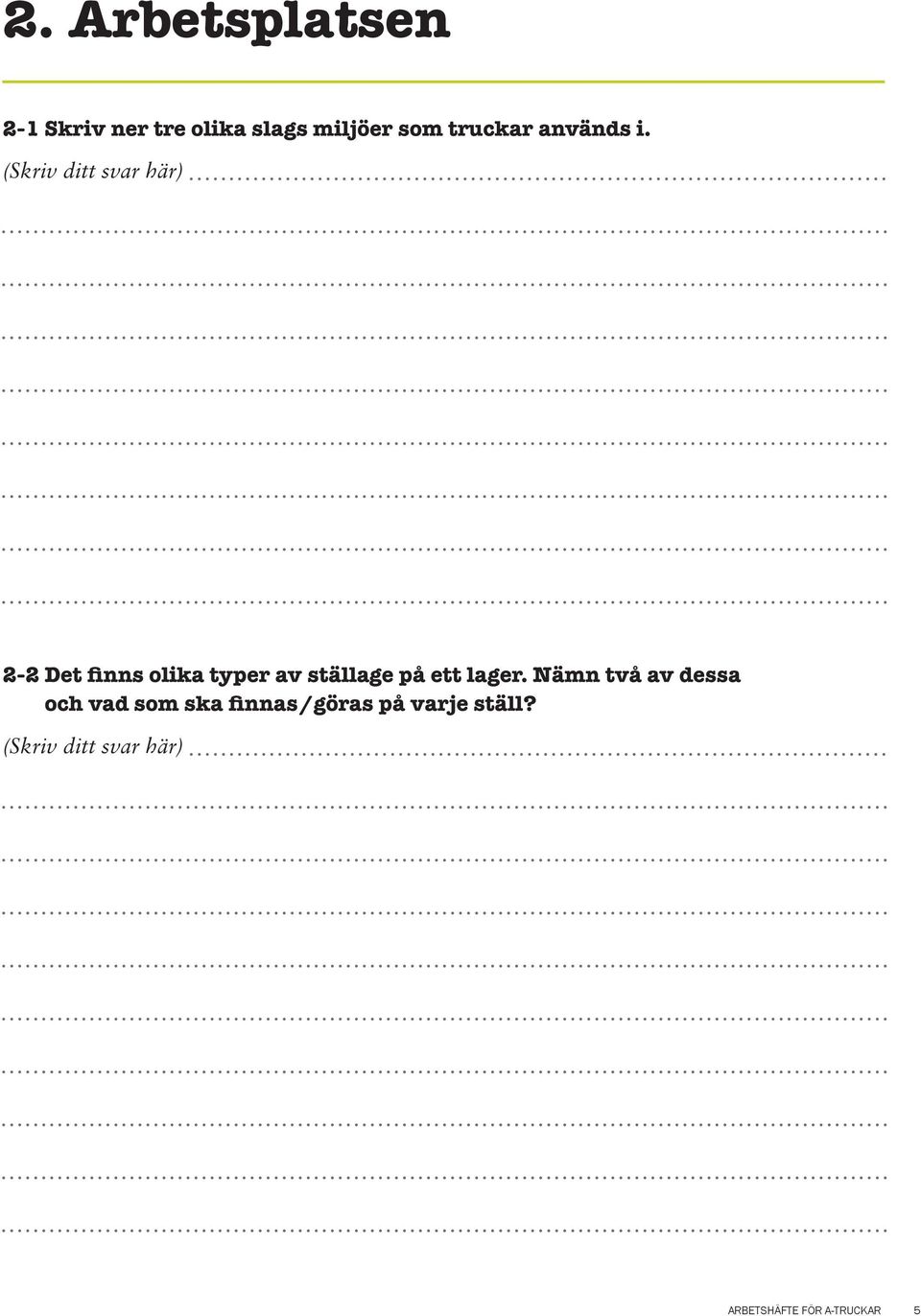

7 2. Arbetsplatsen 2-1 Skriv ner tre olika slags miljöer som truckar används i. 2-2 Det finns olika typer av ställage på ett lager. Nämn två av dessa och vad som ska finnas/göras på varje ställ? ARBETSHÄFTE FÖR A-TRUCKAR 5

8 2. Arbetsplatsen 2-3 Diskutera i grupp vad du som truckförare ska tänka på när du lastar och lossar vid ett ställage? 2-4 Ta ett tomt A4-papper och rita ut hur fristapling, djupstapling och högstapling ser ut. 2-5 Du märker att en golvmutter har lossnat på ett ställ. Vad gör du? 1 Hoppar ur trucken, hämtar verktyg och skruvar fast den. X Rapporterar omedelbart till din arbetsledare. 2 Inväntar den årliga besiktningen. 2-6 Skriv ner en vanlig risk med att köra truck i en terminal. 2-7 Titta på bilderna i kapitlet Arbets platsen. Vilka risksituationer hittar du på bilderna? 6 ARBETSHÄFTE FÖR A-TRUCKAR

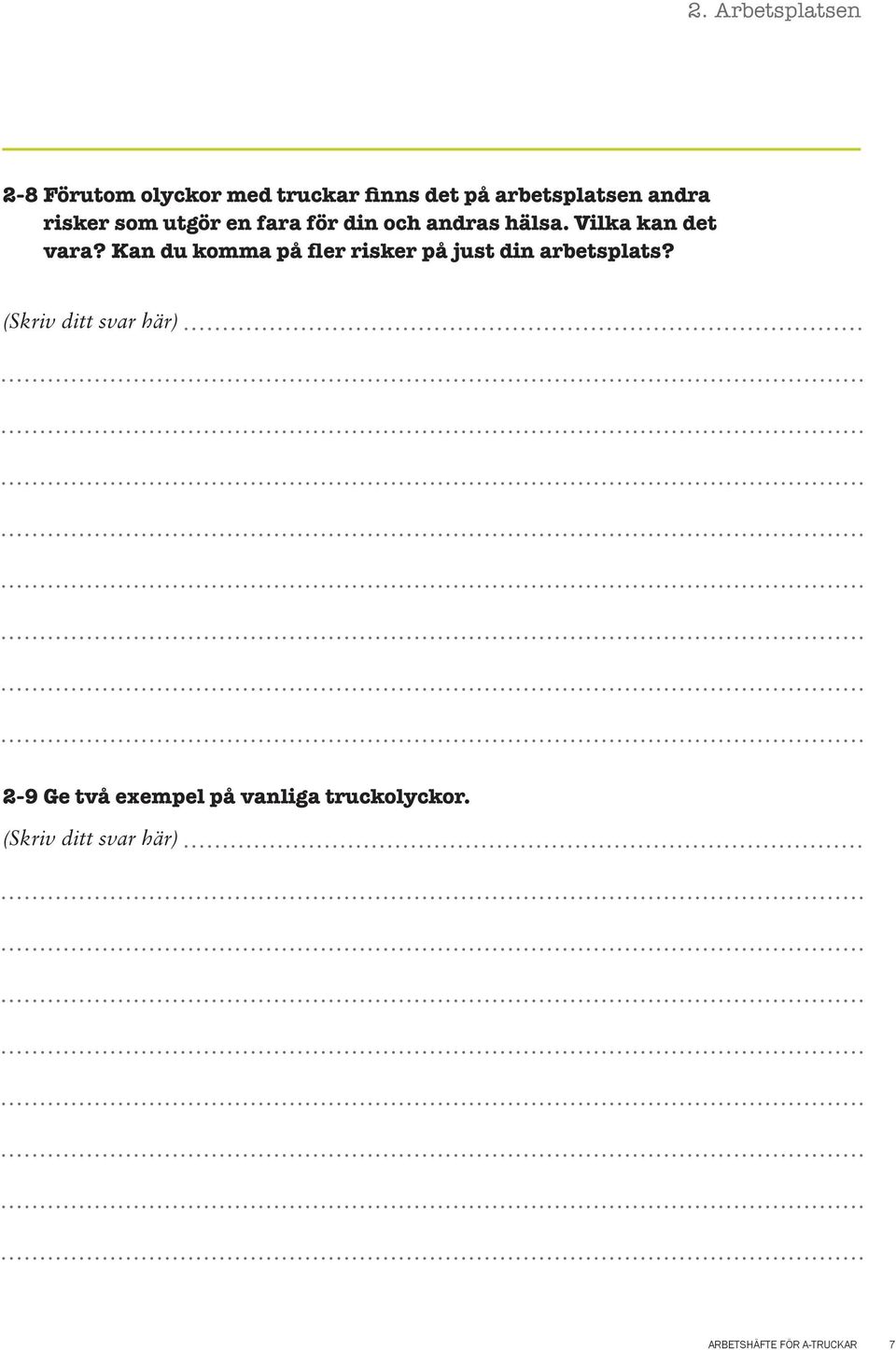

9 2. Arbetsplatsen 2-8 Förutom olyckor med truckar finns det på arbetsplatsen andra risker som utgör en fara för din och andras hälsa. Vilka kan det vara? Kan du komma på fler risker på just din arbetsplats? 2-9 Ge två exempel på vanliga truckolyckor. ARBETSHÄFTE FÖR A-TRUCKAR 7

10 2. Arbetsplatsen 2-10 Det är din första arbetsdag som truckförare på ett centrallager. Vems ansvar är det att se till att du har rätt skyddsutrustning, kläder, skor osv? 1 Mitt. Jag har själv köpt nya kläder och skor. X Skyddsombudet. 2 Arbetsgivaren, men det är mitt ansvar att bära dem Vilka truckar kräver trafikförsäkring? 1 Bara A- och B-truckar. X Bara C- och D-truckar. 2 Alla truckar I vilken arbetsmiljö får du oftast arbeta som B-trucksförare? 1 På lager. X Hamnar, på stålverk, och inom tung industri. 2 På flygplatser Vem har ansvaret för att en truck har trafikförsäkring? 2-14 Dela in er i grupper och diskutera vad systematiskt arbetsmiljöarbete (SAM) innebär och varför det är viktigt att arbeta med det. 8 ARBETSHÄFTE FÖR A-TRUCKAR

11 2. Arbetsplatsen 2-15 Hur går en olycks- och tillbudsrapportering till? 2-16 Vilken arbetsmiljö räknar du själv med att arbeta i? Vilka risker tror du att det finns där? ARBETSHÄFTE FÖR A-TRUCKAR 9

12 3. Olika typer av truckar 3-1 Titta på de truckar du har i din närmaste omgivning. Skriv upp vilka kategorier de olika truckarna tillhör. 3-2 Ge exempel på två typer av A-truckar. Förklara också fördelarna med dem. 10 ARBETSHÄFTE FÖR A-TRUCKAR

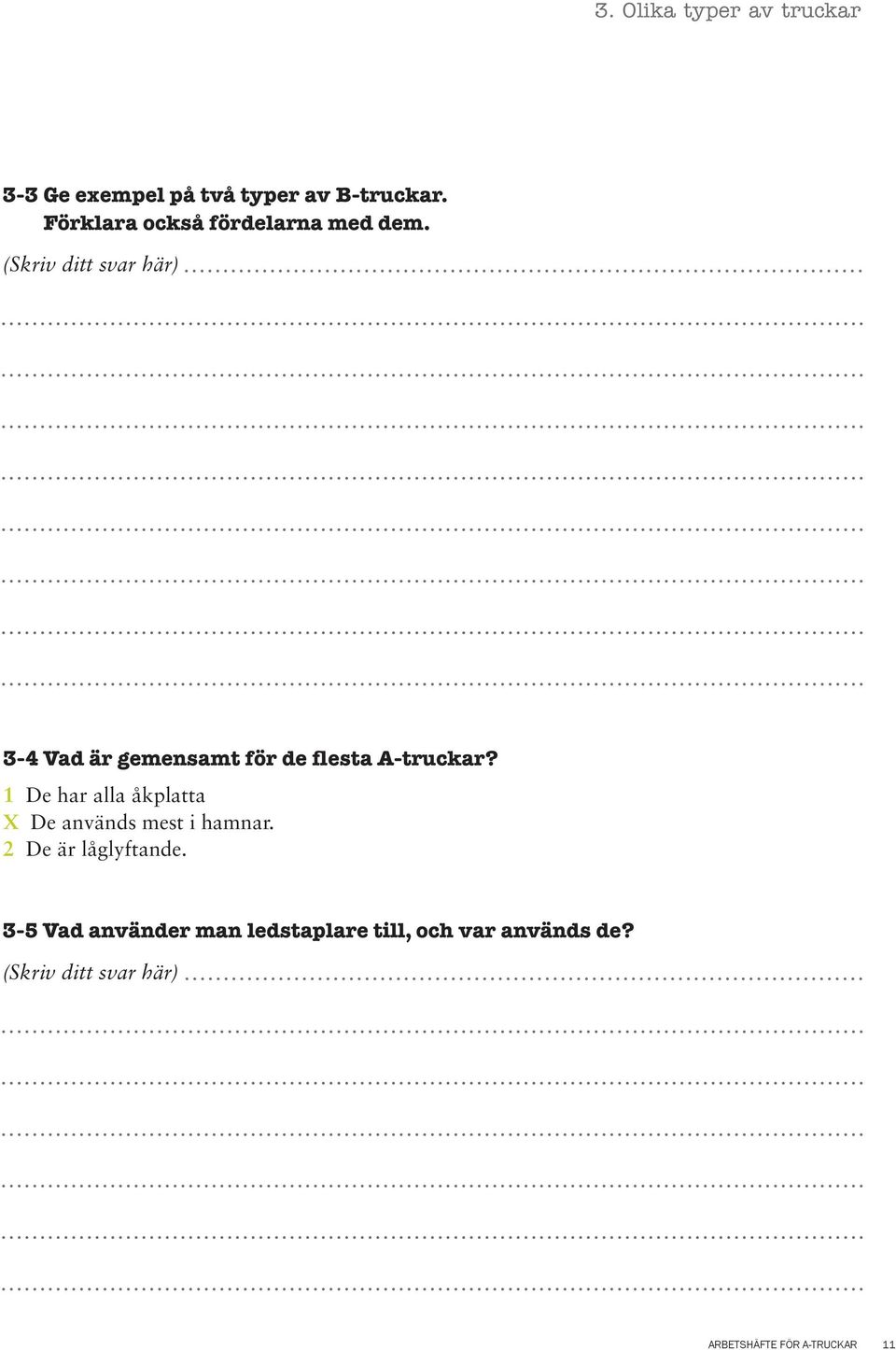

13 3. Olika typer av truckar 3-3 Ge exempel på två typer av B-truckar. Förklara också fördelarna med dem. 3-4 Vad är gemensamt för de flesta A-truckar? 1 De har alla åkplatta X De används mest i hamnar. 2 De är låglyftande. 3-5 Vad använder man ledstaplare till, och var används de? ARBETSHÄFTE FÖR A-TRUCKAR 11

14 3. Olika typer av truckar 3-6 Skriv upp tre slags gods som kräver speciella tillsatsaggregat för att de ska gå att lyfta på ett säkert sätt. 3-7 Ta reda på vilka tillsatsaggregat som finns i din närmaste omgivning och skriv upp dem här. 12 ARBETSHÄFTE FÖR A-TRUCKAR

15 4. Truckens delar 4-1 Titta på de truckar du har i närheten. Ta reda på hur de skiljer sig från varandra. 4-2 En motviktstruck har ofta dieselmoter. Vilka är fördelarna med dieselmotor? ARBETSHÄFTE FÖR A-TRUCKAR 13

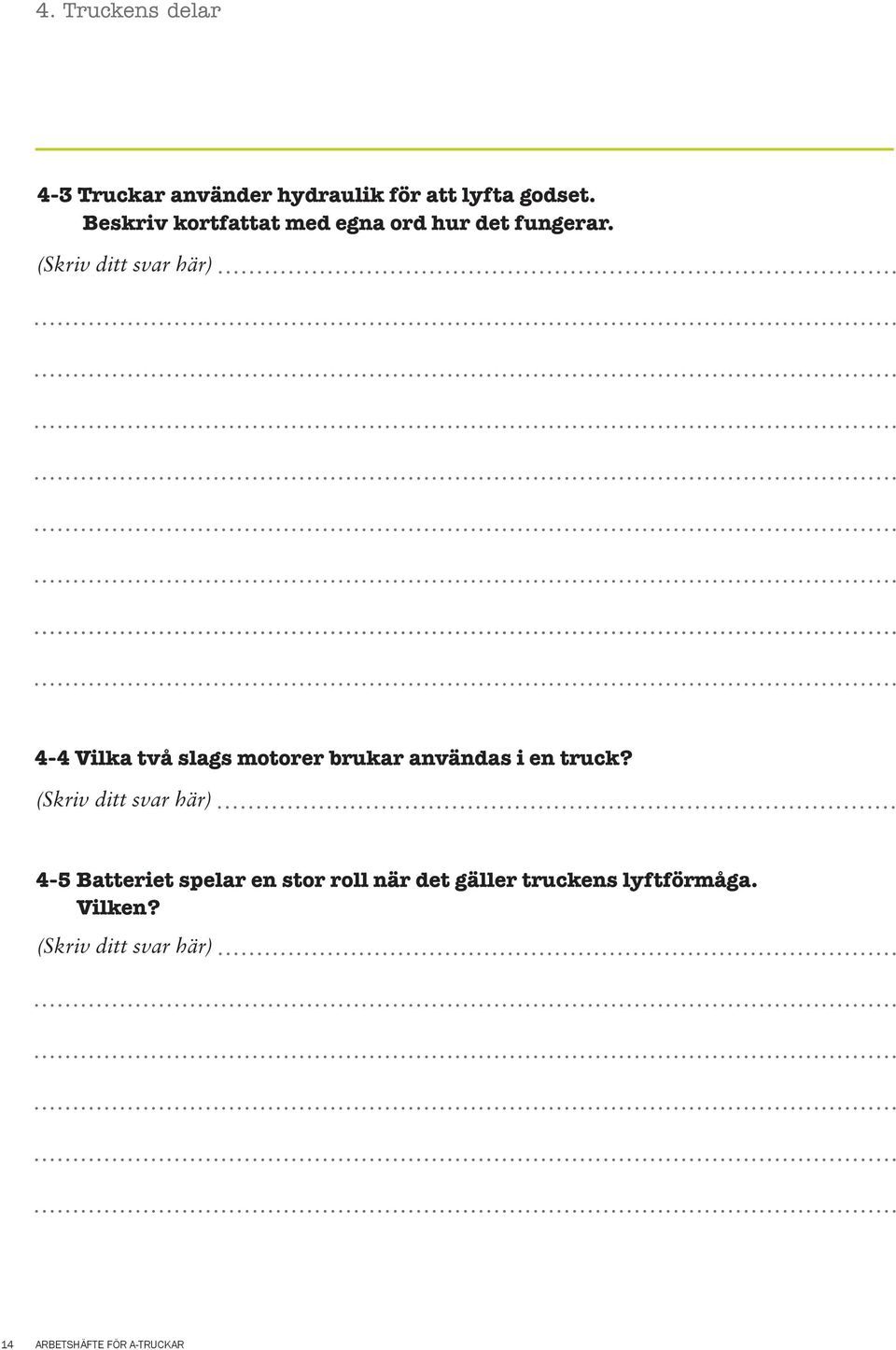

16 4. Truckens delar 4-3 Truckar använder hydraulik för att lyfta godset. Beskriv kortfattat med egna ord hur det fungerar. 4-4 Vilka två slags motorer brukar användas i en truck? 4-5 Batteriet spelar en stor roll när det gäller truckens lyftförmåga. Vilken? 14 ARBETSHÄFTE FÖR A-TRUCKAR

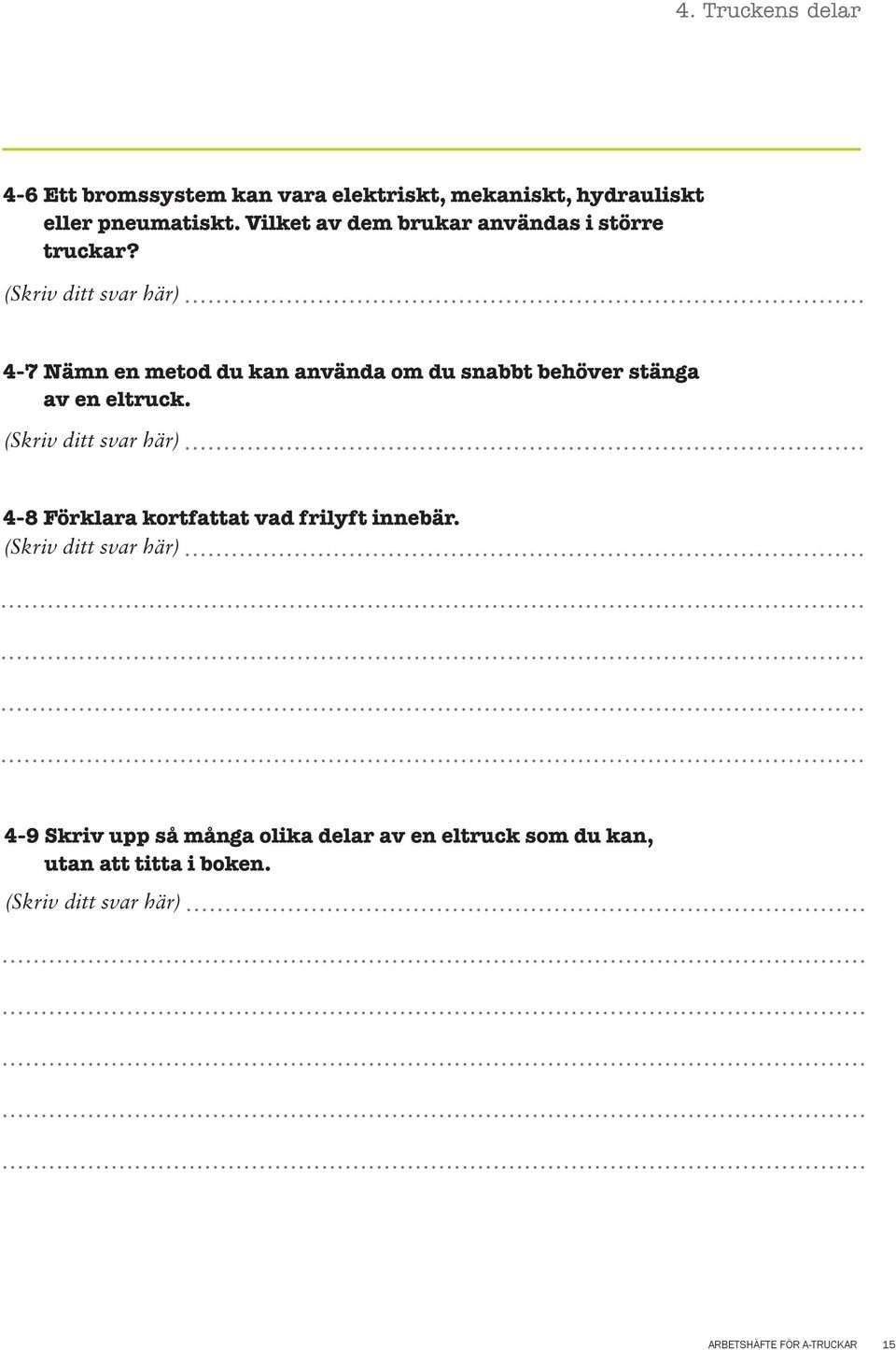

17 4. Truckens delar 4-6 Ett bromssystem kan vara elektriskt, mekaniskt, hydrauliskt eller pneumatiskt. Vilket av dem brukar användas i större truckar? 4-7 Nämn en metod du kan använda om du snabbt behöver stänga av en eltruck. 4-8 Förklara kortfattat vad frilyft innebär. 4-9 Skriv upp så många olika delar av en eltruck som du kan, utan att titta i boken. ARBETSHÄFTE FÖR A-TRUCKAR 15

18 5. Skötsel och underhåll 5-1 Vad ska du kontrollera när du börjar ditt arbetspass? 5-2 Varför är det viktigt med regelbundna kontroller av trucken? Ge några exempel. 16 ARBETSHÄFTE FÖR A-TRUCKAR

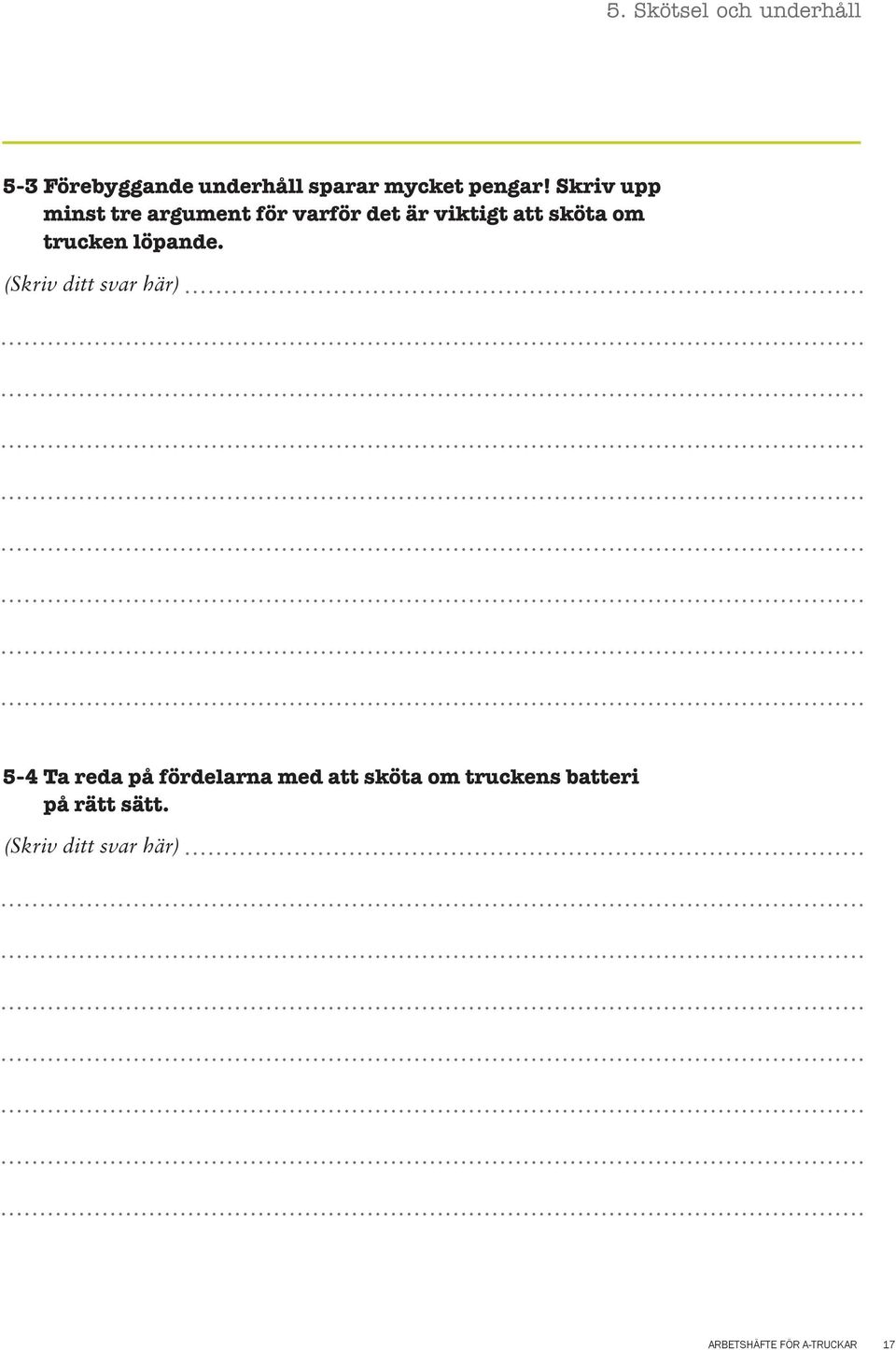

19 5. Skötsel och underhåll 5-3 Förebyggande underhåll sparar mycket pengar! Skriv upp minst tre argument för varför det är viktigt att sköta om trucken löpande. 5-4 Ta reda på fördelarna med att sköta om truckens batteri på rätt sätt. ARBETSHÄFTE FÖR A-TRUCKAR 17

20 5. Skötsel och underhåll 5-5 Hur mycket kan ett batteri till en truck kosta? 5-6 Varför är det viktigt att använda skyddsglasögon eller visir när du kontrollerar batteriets vätskenivå? 18 ARBETSHÄFTE FÖR A-TRUCKAR

21 5. Skötsel och underhåll 5-7 Batteritillsyn är viktigt! Ett ord saknas i meningen nedan. Fyll i vilket. Välj bland följande förslag: Före, under, efter. Batterivatten fylls på laddning. 5-8 Däck är en stor kostnad för trucken. Din körteknik har stor betydelse för hur länge ett däck håller. Genom att köra rätt bidrar du till att däcket håller längre, men också till annat. Vet du vad? 1 Trucken får större lyftförmåga. X Bättre stämning på företaget. 2 Att trucken håller längre, bättre ekonomi för företaget och bättre miljö. 5-9 Genomför en daglig kontroll på en truck. Använd truckens instruktionsbok och trucktillverkarens kontrollkort. Om du inte har ett sådant kan du använda det förenklade kontrollkortet i det här häftet. Exempel att kontrollera på eltruck: Laddningsplats, laddare, batteri, hjul/däck, gafflar/kedjor, instrumentering, belysning, signalhorn, hydraulsystem, bromsar, styrning och timmätare. Exempel att kontrollera på truck med förbränningsmotor: Oljenivå, hydraulsystem, däck, gafflar/kedjor, instrumentering, belysning, signalhorn, kylsystem, batteri, bromsar/styrning och timmätare. Tänk på att alltid använda den rätta instruktionsboken för olika truckar och olika fabrikat! ARBETSHÄFTE FÖR A-TRUCKAR 19

22 5. Skötsel och underhåll Förenklat kontrollkort för truck med dieselmotor Ange datum: Ange följande i kolumnen notering 0 = utan anmärkning 1 = gör felanmälan Kontrollera följande före arbetes början Notering Oljenivå motor Påfyllt antal liter Vätskenivå kylsystem Ringtryck, skärskador, fälgbultar, fälg Bromsfunktion, pedal, parkeringsbroms, varningsfunktion Styrfunktion Instrument, signal, belysning Hydraulfunktioner i ändläge Läckage - vatten, olja, bränsle, luft Indikator avgaspartiklar Gaffelarmar, deformationer, sprickor, fastsättning Timmätaren (notera de 2 sista siffrorna) Signatur: 20 ARBETSHÄFTE FÖR A-TRUCKAR

23 5. Skötsel och underhåll Förenklat kontrollkort för truck med elmotor Ange datum: Ange följande i kolumnen notering 0 = utan anmärkning 1 = gör felanmälan Kontrollera följande före arbetes början Notering Laddaren frånslag, anslutningshandske Fyll på ackumulatorvatten vid behov Batteri, polförbindning, fastsättning Bromsfunktion, pedal, parkeringsbroms, varningsfunktion Styrfunktion Instrument, signal, belysning Hydraulfunktioner i ändläge Läckage - olja Gaffelarmar, deformationer, sprickor, fastsättning Timmätaren (notera de 2 sista siffrorna) Timmätaren (notera de 2 sista siffrorna) Signatur: ARBETSHÄFTE FÖR A-TRUCKAR 21

24 5. Skötsel och underhåll 5-10 Felanmälan Du ska göra en felanmälan. Om du har gjort en daglig kontroll på en truck, och hittat fel på den ska du anmäla det eller de fel du hittade. Om du inte har hittat några fel, ska du fylla i en felanmälan för den situation som beskrivs här: Du kommer till jobbet. Din första uppgift är att göra en daglig kontroll av den låglyftande truck som ska användas. Vid kontrollen märker du att det är en spricka i åkplattan, att bromsarna tar dåligt och att styrningen glappar. Använd trucktillverkarens felanmälan. Om du inte har en sådan kan du använda den förenklade felanmälan du hittar i det här häftet. Förenklad felanmälan Ange datum: Ange klockslag för felanmälan: Timmätarställning: Truckens nummer/serienummer: Ange följande i kolumnen notering: X = fel har upptäckts Ange följande i kolumnen prio om fel upptäckts: 1 = Allvarligt fel 2 = Ej allvarligt fel 3 = Endast anmärkning 22 ARBETSHÄFTE FÖR A-TRUCKAR

25 5. Skötsel och underhåll Fel upptäckt på Notering Prio Laddare, frånslag Batteri Motor Oljesystem Kylsystem Däck och fälg Bromsar Styrning Instrument Signal - belysning Hydraulfunktion Läckage Timmätare Stativ/lyft/tilt Sidföring/gaffelspridning Lyftkedjor Chassi Hytt/ruta (Övrigt) (Beskriv felet/felen här) Anmäld av: ARBETSHÄFTE FÖR A-TRUCKAR 23

26 6. Krafter 6-1 Släpp två olika stora föremål från samma höjd. Faller något av dem snabbare än det andra? Varför? 6-2 Om du åker en attraktion på ett tivoli är det ofta flera olika krafter som påverkar dig. Vilka krafter tror du påverkar dig när du åker Fritt fall? Eller en karusell/slänggunga? 24 ARBETSHÄFTE FÖR A-TRUCKAR

27 6. Krafter 6-3 Friktionskraften är den minsta kraft som behövs för att få två ytor att röra sig när de ligger mot varandra. Ta reda på vad som kan minska friktionen mellan två ytor. 6-4 Nämn två krafter som kan påverka din truck! ARBETSHÄFTE FÖR A-TRUCKAR 25

28 6. Krafter 6-5 Ge ett exempel på vad som kan hända om du inte tar hänsyn till krafterna som påverkar trucken och lasten. 6-6 Axeltryck: Två av siffrorna saknas i meningen nedan; fyll i det som saknas. Välj bland följande förslag: 20, 80, 30, 70, 10, 90. På en fullastad motviktstruck ligger nästan och % på bakaxeln. % av totalvikten på framaxeln 6-7 När är risken för att en olastad motviktstruck välter som störst? 1 När du bromsar. X När du svänger i hög hastighet. 2 När du gasar. 26 ARBETSHÄFTE FÖR A-TRUCKAR

29 6. Krafter 6-8 Brukar det mesta av axeltrycket normalt ligga på bak- eller framaxeln? ARBETSHÄFTE FÖR A-TRUCKAR 27

30 7. Stödyta och tyngdpunkt 7-1 Jämför tyngdpunkterna på tre olika saker som du har nära dig. 7-2 Prova att lyfta en tyngd rakt upp med armarna nära kroppen, och sedan med armarna rakt ut från kroppen. Vilket sätt är jobbigast, och varför är det jobbigt? 28 ARBETSHÄFTE FÖR A-TRUCKAR

31 7. Stödyta och tyngdpunkt 7-3 Rita upp stödytan för en ledstaplare. (Rita här) 7-4 Den gemensamma tyngdpunkten hamnar framför stödytan. Vad händer med trucken? 1 Den tippar bakåt. X Den tippar framåt. 2 Den välter åt sidan. 7-5 Olyckan är framme och trucken välter. Hur ska man som förare förhindra att det händer och hur gör man när det hänt? Diskutera i grupp och skriv innan olyckan och efter olyckan. 7-6 Diskutera i grupp vad en förare kan göra för att minimera riskerna vid körning på lutande underlag. ARBETSHÄFTE FÖR A-TRUCKAR 29

32 8. Gods och lastbärare 8-1 Ge exempel på skrymmande gods, pallgods och smågods. 8-2 Ge tre exempel på olika slags lastbärare. 30 ARBETSHÄFTE FÖR A-TRUCKAR

33 8. Gods och lastbärare 8-3 Rita upp symbolerna för följande godsmärkning: Tyngdpunkt. Staplingsgräns. Denna sida upp. (Rita här) 8-4 Hur ser du att något du ska lyfta är farligt gods? ARBETSHÄFTE FÖR A-TRUCKAR 31

34 8. Gods och lastbärare 8-5 Ge tre exempel på farligt gods. 8-6 Ett lager har 15 truckförare. Varje truckförare kör sönder 50 EUR-pallar per år. Hur stor blir kostnaden för företaget om en EUR-pall kostar 100 kr? 8-7 Vilka egenskaper kan farligt gods ha? Skriv upp minst tre exempel och förklara riskerna med dem. 8-8 När får du hantera farligt gods? 1 När du gått en grundläggande utbildning i APG. X När du vet vilken slags farligt gods det handlar om och har rätt utbildning för att hantera det. 2 Om det gått över en timme och godset fortfarande står kvar på samma plats. 32 ARBETSHÄFTE FÖR A-TRUCKAR

35 8. Gods och lastbärare 8-9 Vad betyder de olika symbolerna? Para ihop rätt ord med rätt bild. (max gräns i kg) Skyddas mot väta Hanteras varsamt Förvaras svalt Staplingsgräns Tyngdpunkt Denna sida upp 8-10 Vad betyder de olika symbolerna? Para ihop rätt ord med rätt bild. Temperaturkänsliga ämnen 2 Miljöfarliga ämnen Självantändande ämnen Brandfarliga vätskor Giftiga gaser Frätande ämnen 1) 1 Explosiva ämnen och föremål 8 ARBETSHÄFTE FÖR A-TRUCKAR 33

36 9. Att hantera gods 9-1 Beskriv vilken körteknik som du ska använda för att placera gods, i tio steg. STEG 1 STEG 2 STEG 3 STEG 4 STEG 5 STEG 6 STEG 7 STEG 8 STEG 9 STEG Vad ska du tänka på när du planerar ett lyft? 34 ARBETSHÄFTE FÖR A-TRUCKAR

37 9. Att hantera gods 9-3 Ge ett exempel på viktig information du får från truckens skylt. 9-4 Beskriv hur gångbreddsbehovet kan påverka hur du hämtar last från ett pallställ. 9-5 Vad ska du som truckförare tänka på innan du lyfter något med din truck. Ge exempel. ARBETSHÄFTE FÖR A-TRUCKAR 35

38 9. Att hantera gods 9-6 När ska du backa med trucken? 9-7 Hur påverkar godsets tyngd truckens bromssträcka? 36 ARBETSHÄFTE FÖR A-TRUCKAR

39 9. Att hantera gods 9-8 Ibland händer det att ni på er arbetsplats kör truck både utomhus och inomhus. Hur kan vädret ute, till exempel regn, snö eller stark sol, påverka din säkerhet inne när du kör truck? 9-9 Förklara vad du som truckförare måste göra med trucken när du är färdig med ett arbetspass. ARBETSHÄFTE FÖR A-TRUCKAR 37

40 9. Att hantera gods 9-10 Olika truckar har olika lyftförmågor. Hur tar du som truckförare reda på vad som gäller för just din truck? 1 Jag vet av erfarenhet. X Jag frågar någon som jobbat längre än mig. 2 Jag tittar på truckens kapacitetsskylt Varför är det viktigt att köra med gafflarna cm över underlaget även om du kör med eller utan last? 1 Trucken går fortare då. X Om de är högre skymmer de sikten. 2 Det ökar stabiliteten och minskar eventuella risker Innan du lyfter gods finns det vissa saker du måste känna till. Vilka? Kryssa för vilka av följande påståenden som är rätt! Vilken temperatur godset har. Om det är farligt gods. Var tyngdpunkten ligger. Vem som är mottagare av godset. Om godset är ömtåligt. Vad godset väger. Hur långt godset färdats. Om godset kommer från Ryssland, Kina eller Indonesien. Om godset är fast eller flytande Vad behöver trucken vara utrustad med för att få köras på allmän väg? Hastighetsmätare. LGF-skylt. Defroster. Vindrutetorkare. Ljudsignal. Vindrutespolare. 38 ARBETSHÄFTE FÖR A-TRUCKAR

41 9. Att hantera gods / kg kg kg kg Lyfthöjd (mm) Tillåten last (kg) Titta på bilden nedan. Vad förklarar pilarna och siffrorna? Varför är det viktigt att veta veta vad siffrorna betyder och vad de förklarar? 8 V Tyngdpunktsavstånd (mm) VIKTSTRUCK TILLVERKNINGSÅR TRUCKVIKT UTAN BATTERI BATTERIVIKT MIN/MAX KLASSAD LYFTFÖRMÅGA W 2001 SPÄNNING 12 W 4920 Kg / Kg Kg A mm TILLÅTEN LAST W VID VERTIKAL MAST SÅSOM VISAS ENLIGT BILD GÄLLER VID CENTRERAD LAST TYNGDPUNKTSAVSTÅND B mm ARBETSHÄFTE FÖR A-TRUCKAR 39

42 9. Att hantera gods TYP NR KLASSAD FÖRMÅGA VIKT UTAN BATTERI BATTERIVIKT 9-15 Skylten nedan visar en informationsskylt på en truck. BATTERISPÄNNING 48 V Fyll i rätt siffra för vilken information som visas var visar vilken typ av tillsatsaggregat trucken var utrustad med vid leverans. BATTERITYP E MAX MIN RR E2/ AA/ kg kg kg 865 kg 2. KLASS... anger ENLIGT UL583 hur högt trucken kan lyfta lasten. OBS! Visas på två ställen på skylten! anger vilken spänning elsystemet har. Lyfthöjd (mm) Tyngdpunktsavstånd (mm) Tillåten last (kg) anger hur mycket trucken kan lyfta med lasten i centrum anger hur mycket trucken kan lyfta med lasten sidoförskjuten mer än 100 mm MODELL SERIE NR A-IGSS FDJF TILLSATSAGGREGAT MODELL/SERIE NR MOTVIKTSTRUCK TILLVERKNINGSÅR TRUCKVIKT UTAN BATTERI BATTERIVIKT MIN/MAX KLASSAD LYFTFÖRMÅGA W 2001 SPÄNNING 12 W 4920 Kg / Kg Kg W B LYFTHÖJD A mm TILLÅTEN LAST W VID VERTIKAL MAST SÅSOM VISAS ENLIGT BILD GÄLLER VID CENTRERAD LAST TYNGDPUNKTSAVSTÅND B mm B A TILLÅTEN LAST W VID VERTIKAL MAST SÅSOM VISAS ENLIGT BILD GÄLLER VID SIDESHIFT > = 100 mm TYNGDPUNKTSAVSTÅND B mm LYFTHÖJD A mm Diskutera i grupp de olika fördelarna med kortoch långsideshantering. 40 ARBETSHÄFTE FÖR A-TRUCKAR

43 10. Ergonomi 10-1 Truckarbete kan vara skadligt för din hälsa på kort och lång sikt. Hur kan du själv påverka din hälsa positivt, tror du? Gör en lista med fem förslag till dig själv! 10-2 Ge ett exempel på hur stress kan påverka dig negativt. ARBETSHÄFTE FÖR A-TRUCKAR 41

44 10. Ergonomi 10-3 Ge ett exempel på hur ensidigt arbete med monotona rörelser kan påverka din fysiska hälsa negativt Vilken slags skyddsutrustning ska du alltid använda på jobbet? 10-5 Ta reda på vilka träningsövningar du kan göra i trucken och pröva några av dem i närmaste truck. 42 ARBETSHÄFTE FÖR A-TRUCKAR

45 10. Ergonomi 10-6 Du kan själv förebygga belastningsbesvär. Men hur gör du? Kryssa för de påståenden som du tror är rätt: Träna så sällan som möjligt. Ställ in stol och ratt så de passar din kropp. När du går; håll armbågarna så nära kroppen som möjligt. Titta framåt så mycket som möjligt. Stå med så svankad rygg och nacke som möjligt. Vila armen på armstödet. Ta hellre många korta pauser vid behov, än några få längre. Undvik monotont arbete genom att försöka variera arbetsuppgifterna så mycket du kan. Lyft allt som väger över 20 kg med raka ben Markera med kryss vilka punkter på kroppen som är mest utsatta för skador om man kör truck på ett ergonomiskt felaktigt sätt. ARBETSHÄFTE FÖR A-TRUCKAR 43

46 11. Signaler 11-1 Ge exempel på två saker som du behöver tänka på om du sitter i en truck och behöver meddela dig med en kollega som står utanför I vilka situationer kan handsignaler behöva användas? Utgå från din egen arbetssituation eller hur du ser att den kommer att se ut. Skriv upp minst tre exempel Välj ut tre av handsignaler som boken tar upp och träna på dem. Välj de du tror du kan komma att använda mest Sätt er i en grupp och gör signaler för varandra. Se vem som snabbast kan gissa rätt signaler. 44 ARBETSHÄFTE FÖR A-TRUCKAR

47 11. Signaler 11-5 Vilken signal betyder vad? Para ihop rätt ord med rätt bild. Slut Upp Stopp Fara Åt höger Start Vågrätt avstånd Bakåt ARBETSHÄFTE FÖR A-TRUCKAR 45

48 11. Signaler 11-6 Hur ska du röra händerna vid signalering, om något behöver göras snabbare eller långsammare? 46 ARBETSHÄFTE FÖR A-TRUCKAR

49 12. Truckförarens ansvar 12-1 Försenad godshantering Ni står inför följande situation: Godshanteringen är försenad på grund av sjukdom. En rutinerad truckförare får rycka in som reserv. Han får i uppgift att lasta pallgods, men upptäcker att flera lådor är trasiga och omärkta. Godshanteringen är planerad att avslutas inom 20 minuter. Dela in er två och två och diskutera! Vrid och vänd gärna på argumenten; borde föraren fortsätta, eller ska han avbryta jobbet? Vilka är för- och nackdelarna med att göra på de olika sätten? ARBETSHÄFTE FÖR A-TRUCKAR 47
