1 UPS:er och Tyristorenheter från AEG power solutions

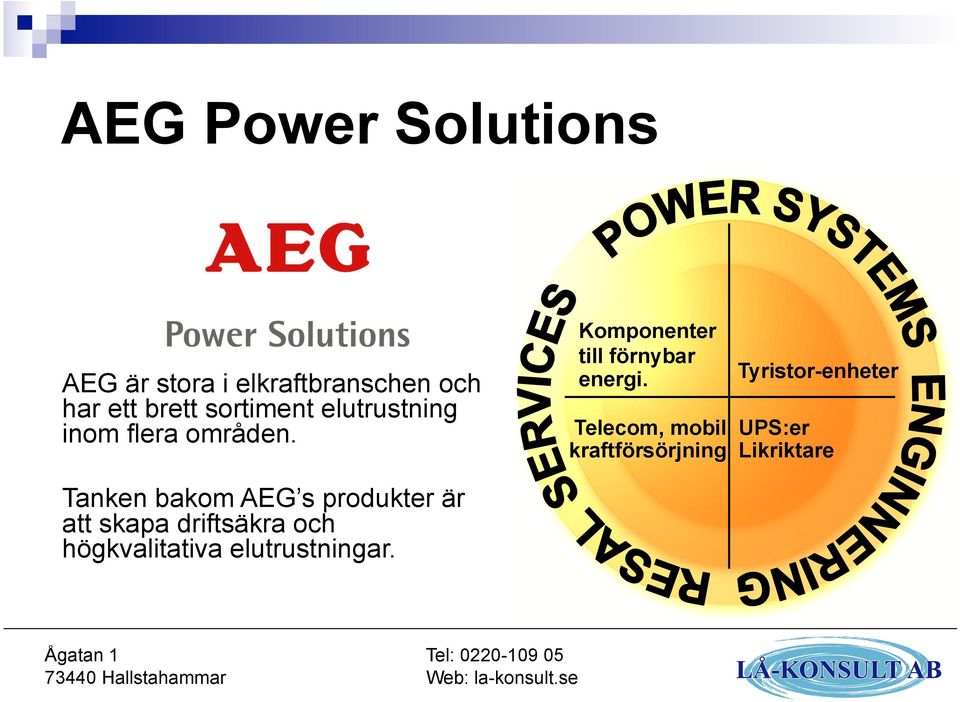

2 AEG Power Solutions AEG är stora i elkraftbranschen och har ett brett sortiment elutrustning inom flera områden. Tanken bakom AEG s produkter är att skapa driftsäkra och högkvalitativa elutrustningar. Komponenter till förnybar energi. Telecom, mobil kraftförsörjning Tyristor-enheter UPS:er Likriktare

3 Historia 1887 Grundades Allgemeine ElektrizitätsGesellschaft - AEG (Allmäna elbolaget) av Emil Rathenau I Berlin. För tillfället tillverkade man glödlampor, kablar och system för trådlös telegrafi Fabriken i Belecke grundas med 25 anställda AEG börjar tillverka den första tyristorenheten, 1-fas enhet för resistiv last typ: SEMITAKT 1995 Lanserar AEG världens första 100% digitala UPS Man presenterar Tyristorenheten THYRO-P för första gången på Hannovermässan.

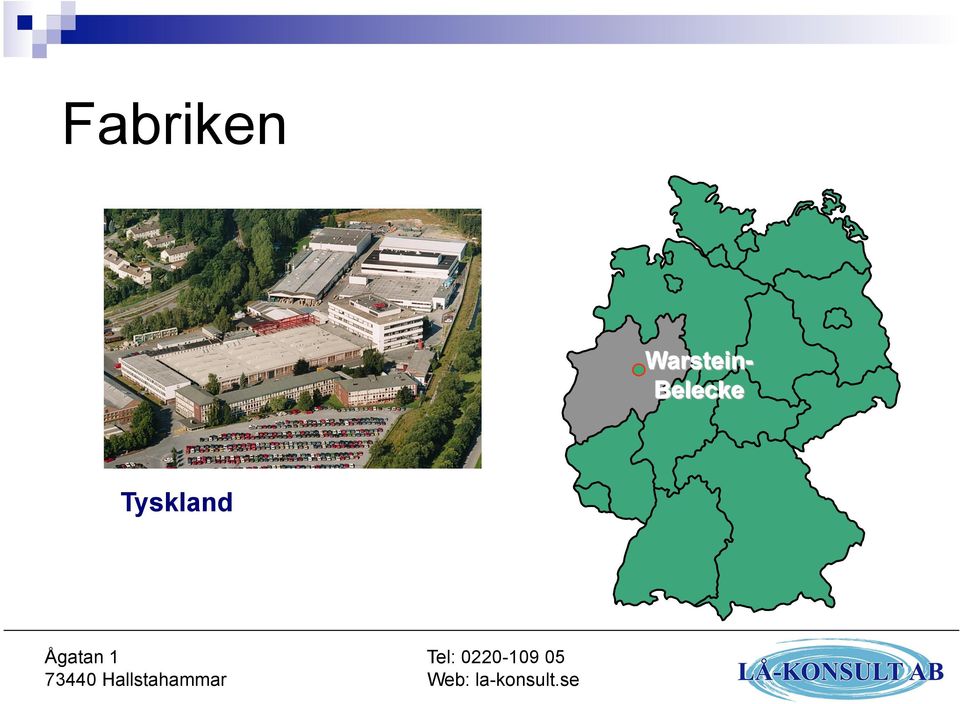

4 Fabriken Tyskland Ågatan Hallstahammar Tel: Web: la-konsult.se

5 Globalt PARIS (HQ) LONDON PRAGUE AMSTERDAM Belecke Moscow Toronto Dallas Beijing Shanghai Tours Hongkong Singapore Lannion Mexico Sao Paulo Madrid Budapest Dubaï Kuala Lumpur Vitoria Milan Cyprus Bengalor Santiago

6 UPS Säkerhet och el-kvalitet

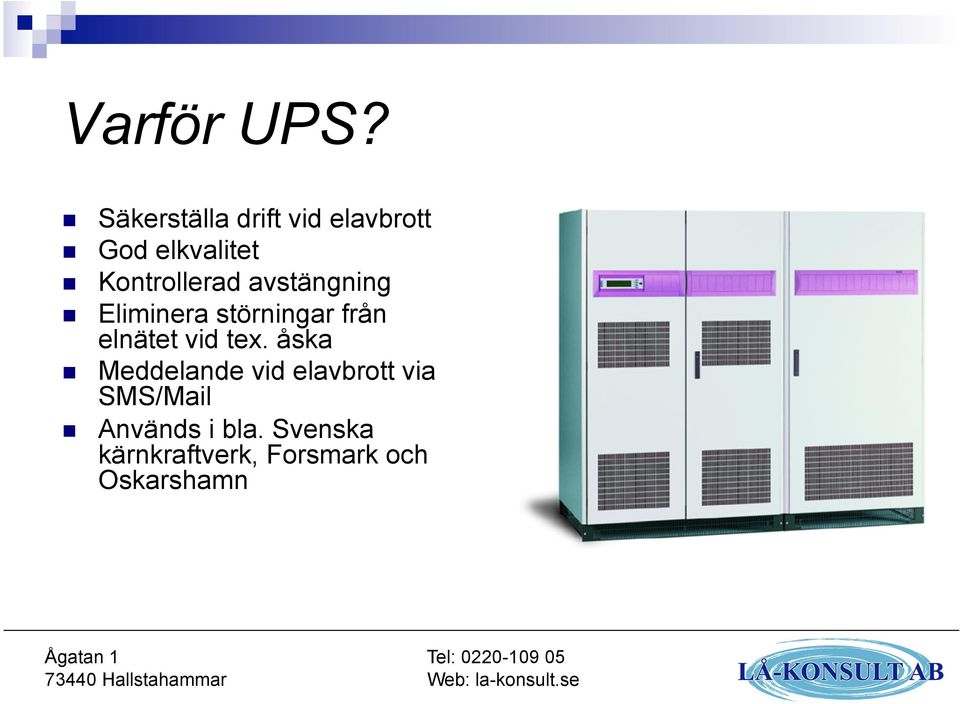

7 Varför UPS? Säkerställa drift vid elavbrott God elkvalitet Kontrollerad avstängning Eliminera störningar från elnätet vid tex. åska Meddelande vid elavbrott via SMS/Mail Används i bla. Svenska kärnkraftverk, Forsmark och Oskarshamn

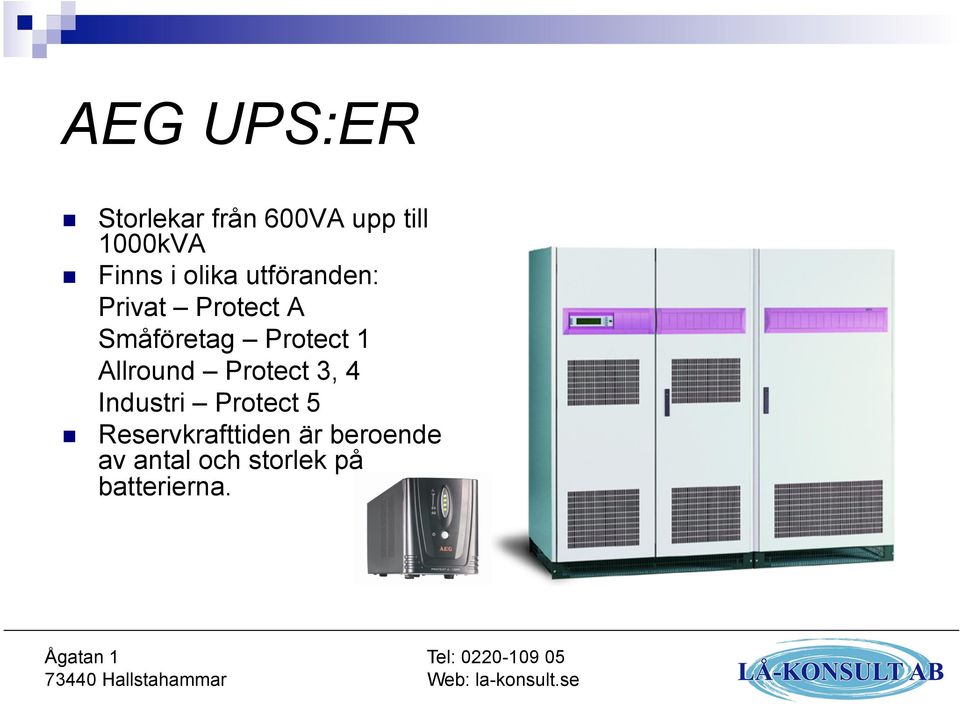

8 AEG UPS:ER Storlekar från 600VA upp till 1000kVA Finns i olika utföranden: Privat Protect A Småföretag Protect 1 Allround Protect 3, 4 Industri Protect 5 Reservkrafttiden är beroende av antal och storlek på batterierna.

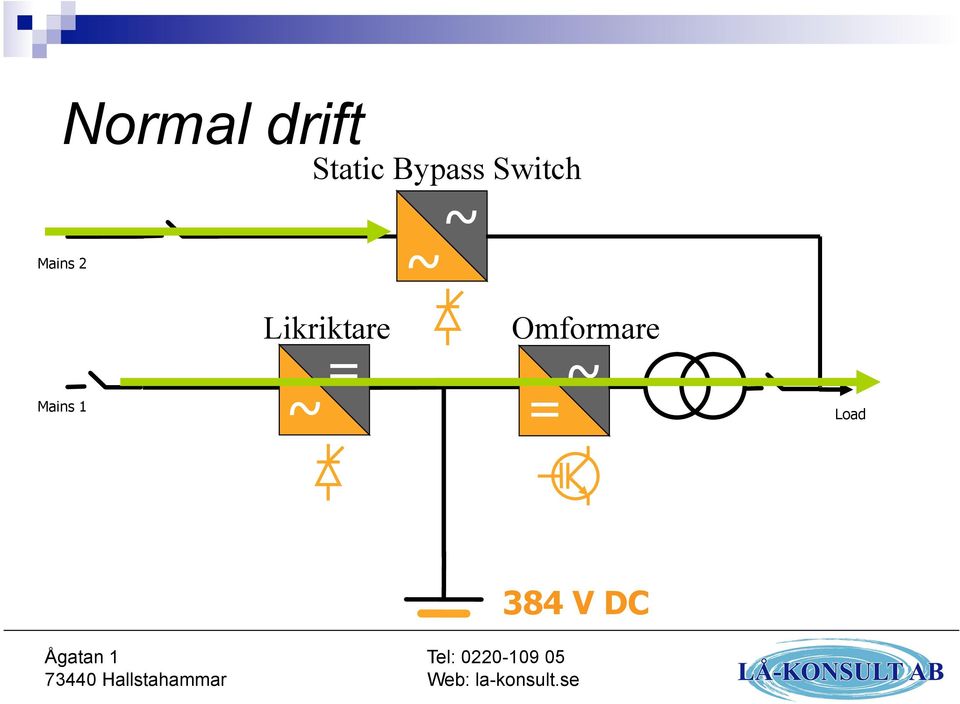

9 Normal drift Mains 2 Mains 1 Static Bypass Switch Likriktare ~ ~ Omformare = ~ ~ = Load 384 V DC

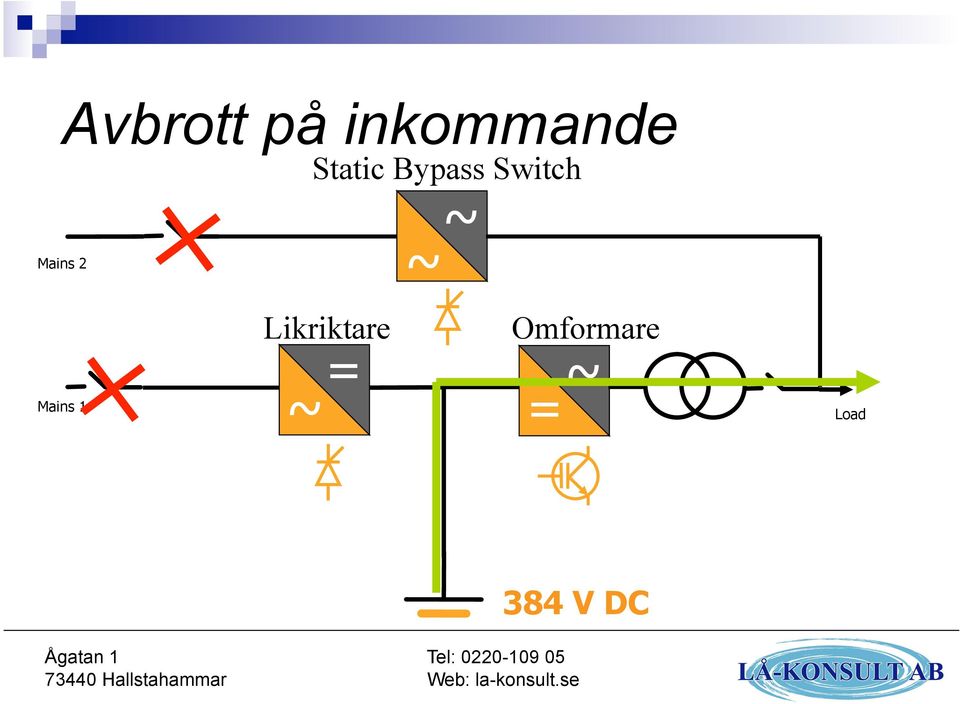

10 Avbrott på inkommande Mains 2 Mains 1 Static Bypass Switch Likriktare ~ ~ Omformare = ~ ~ = Load 384 V DC

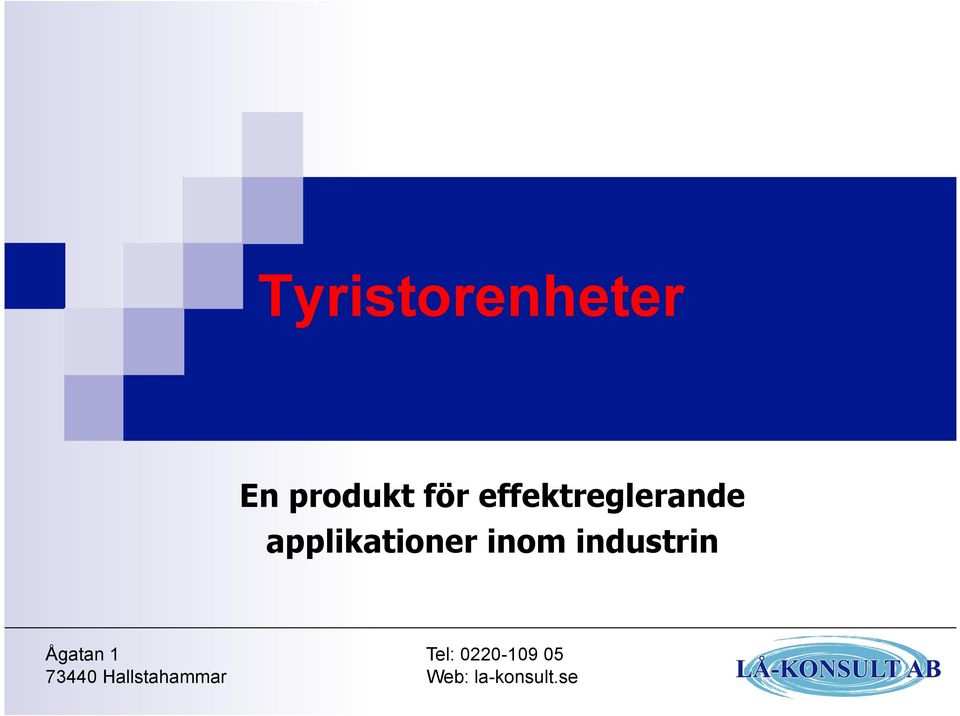

11 Tyristorenheter En produkt för effektreglerande applikationer inom industrin

12 Användare Bilindustri Kemindustri Ugnstillverkare Mekanisk tillverkning Glasindustri

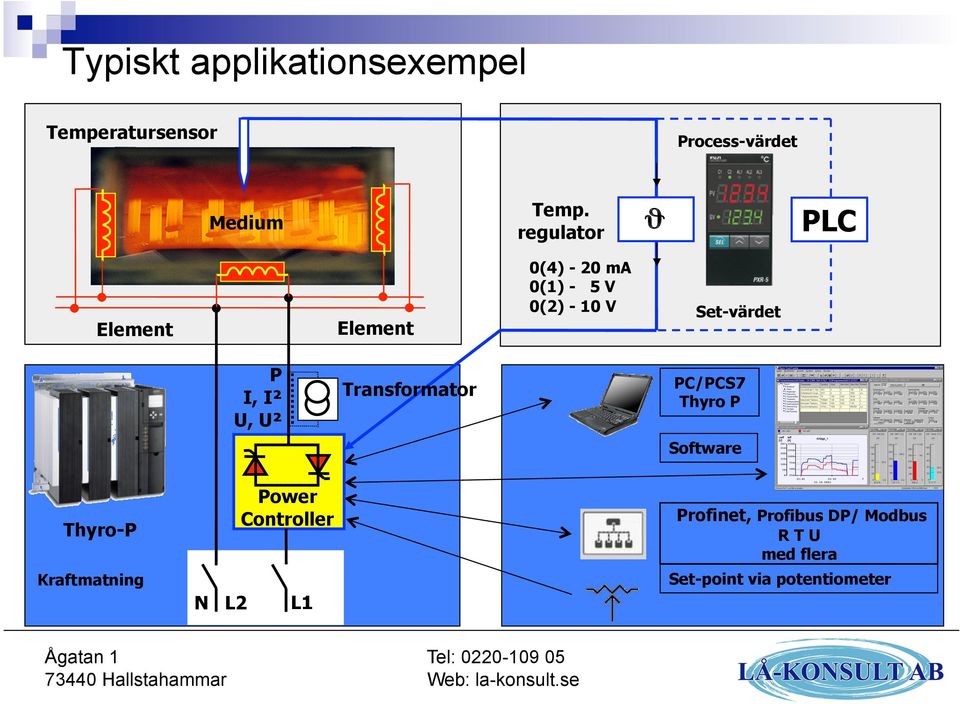

13 Typiskt applikationsexempel Temperatursensor Process-värdet Medium Temp. regulator ϑ PLC Element Element 0(4) - 20 ma 0(1) - 5 V 0(2) - 10 V Set-värdet P I, I² U, U² Transformator PC/PCS7 Thyro P Software Thyro-P Kraftmatning N L2 Power Controller L1 Profinet, Profibus DP/ Modbus R T U med flera Set-point via potentiometer

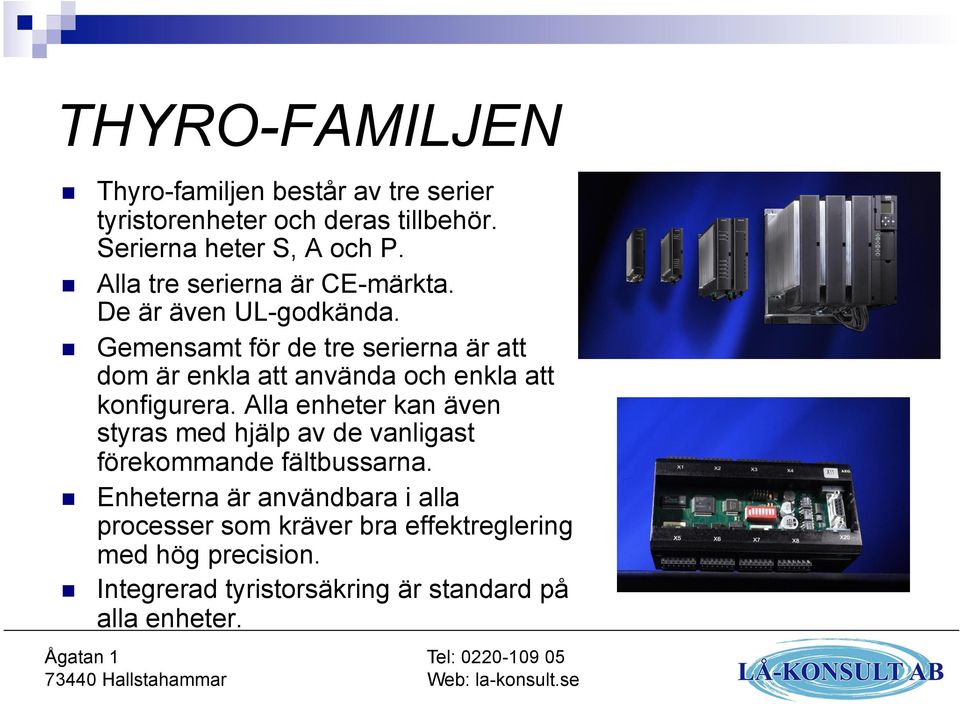

14 THYRO-FAMILJEN Thyro-familjen består av tre serier tyristorenheter och deras tillbehör. Serierna heter S, A och P. Alla tre serierna är CE-märkta. De är även UL-godkända. Gemensamt för de tre serierna är att dom är enkla att använda och enkla att konfigurera. Alla enheter kan även styras med hjälp av de vanligast förekommande fältbussarna. Enheterna är användbara i alla processer som kräver bra effektreglering med hög precision. Integrerad tyristorsäkring är standard på alla enheter.

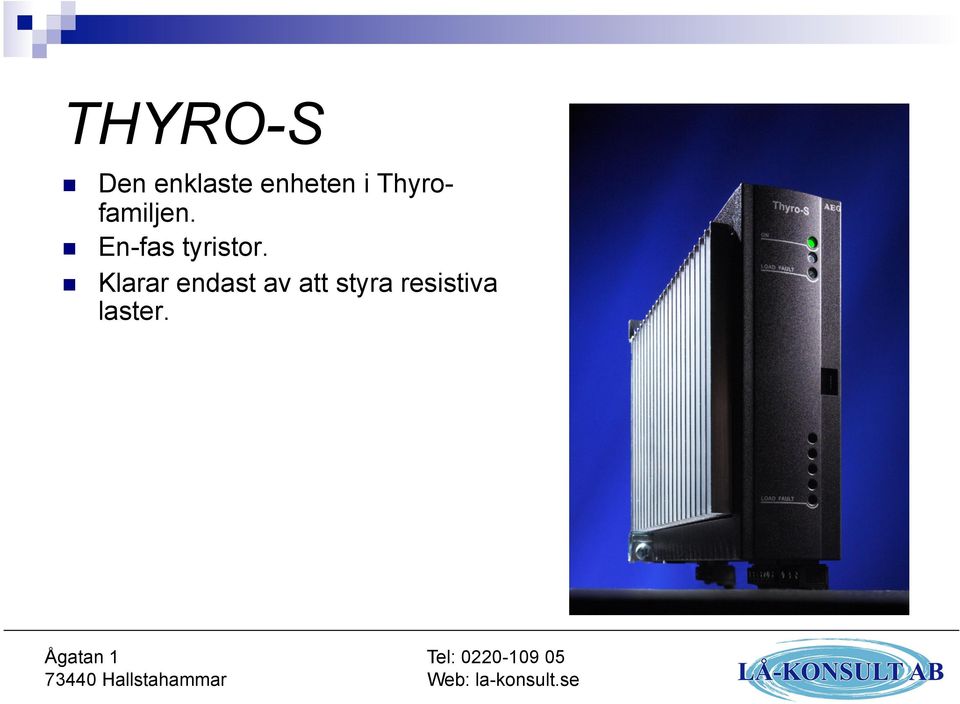

15 THYRO-S Den enklaste enheten i Thyrofamiljen. En-fas tyristor. Klarar endast av att styra resistiva laster.

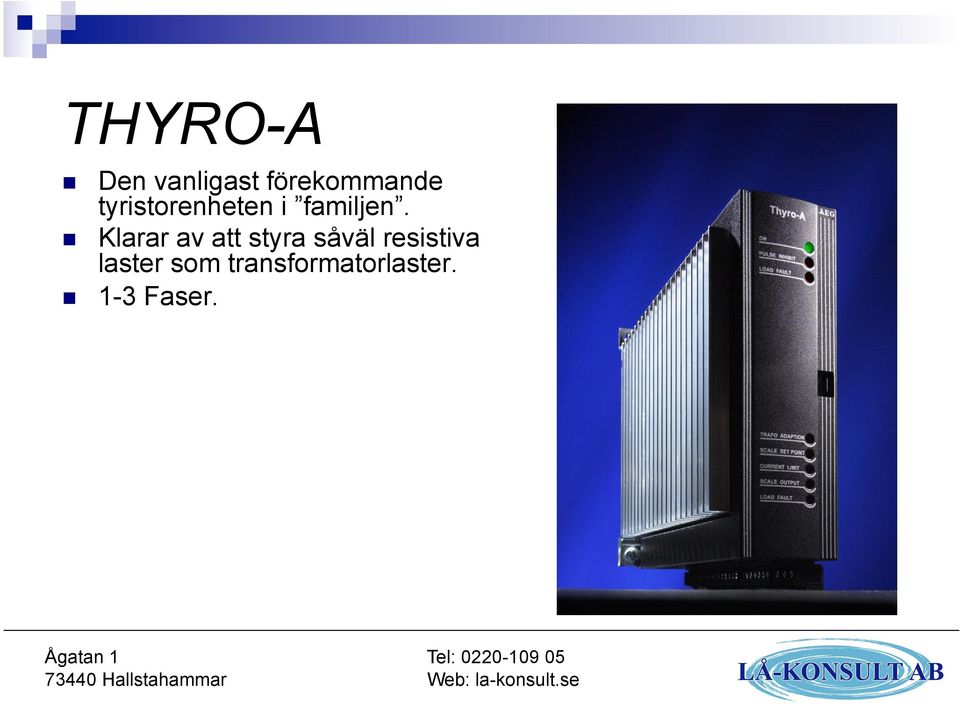

16 THYRO-A Den vanligast förekommande tyristorenheten i familjen. Klarar av att styra såväl resistiva laster som transformatorlaster. 1-3 Faser.

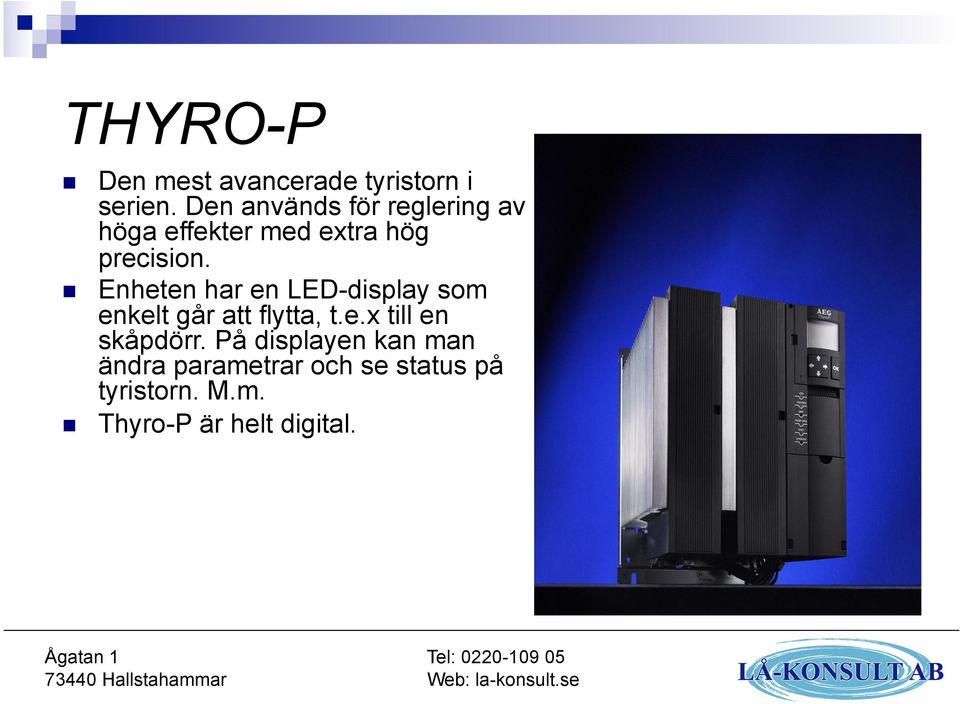

17 THYRO-P Den mest avancerade tyristorn i serien. Den används för reglering av höga effekter med extra hög precision. Enheten har en LED-display som enkelt går att flytta, t.e.x till en skåpdörr. På displayen kan man ändra parametrar och se status på tyristorn. M.m. Thyro-P är helt digital.

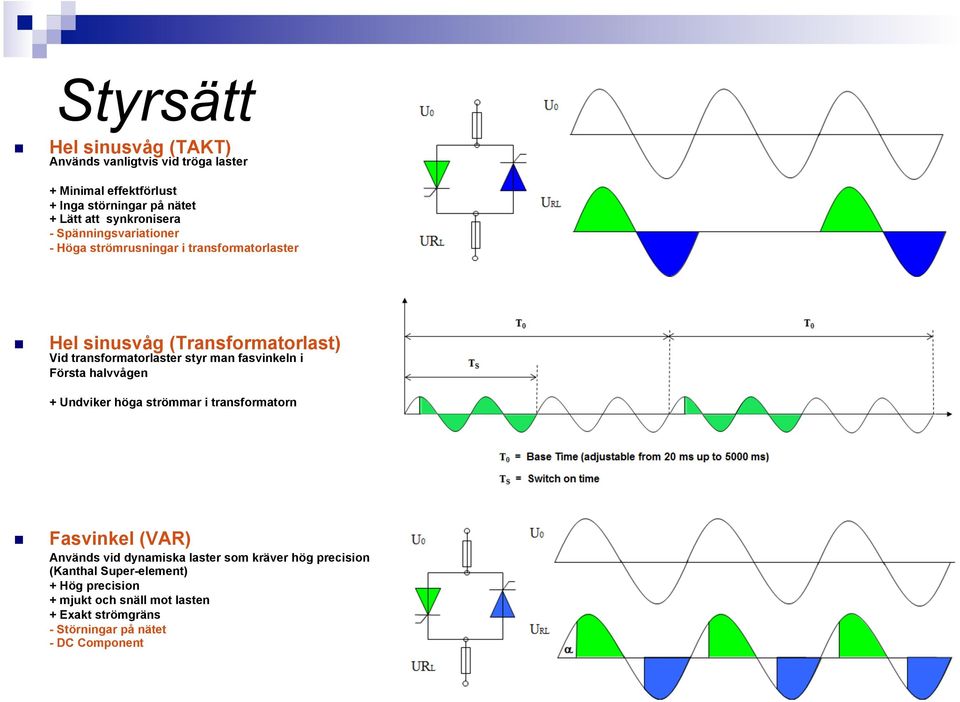

18 Styrsätt Hel sinusvåg (TAKT) Används vanligtvis vid tröga laster + Minimal effektförlust + Inga störningar på nätet + Lätt att synkronisera - Spänningsvariationer - Höga strömrusningar i transformatorlaster Hel sinusvåg (Transformatorlast) Vid transformatorlaster styr man fasvinkeln i Första halvvågen + Undviker höga strömmar i transformatorn Fasvinkel (VAR) Används vid dynamiska laster som kräver hög precision (Kanthal Super-element) + Hög precision + mjukt och snäll mot lasten + Exakt strömgräns - Störningar på nätet - DC Component

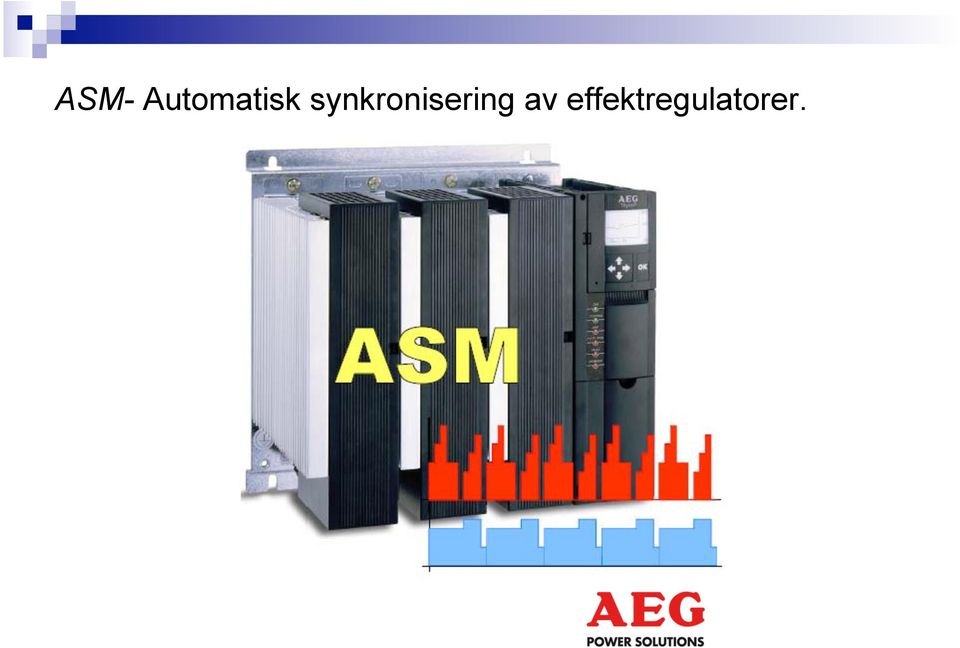

19 ASM- Automatisk synkronisering av effektregulatorer.

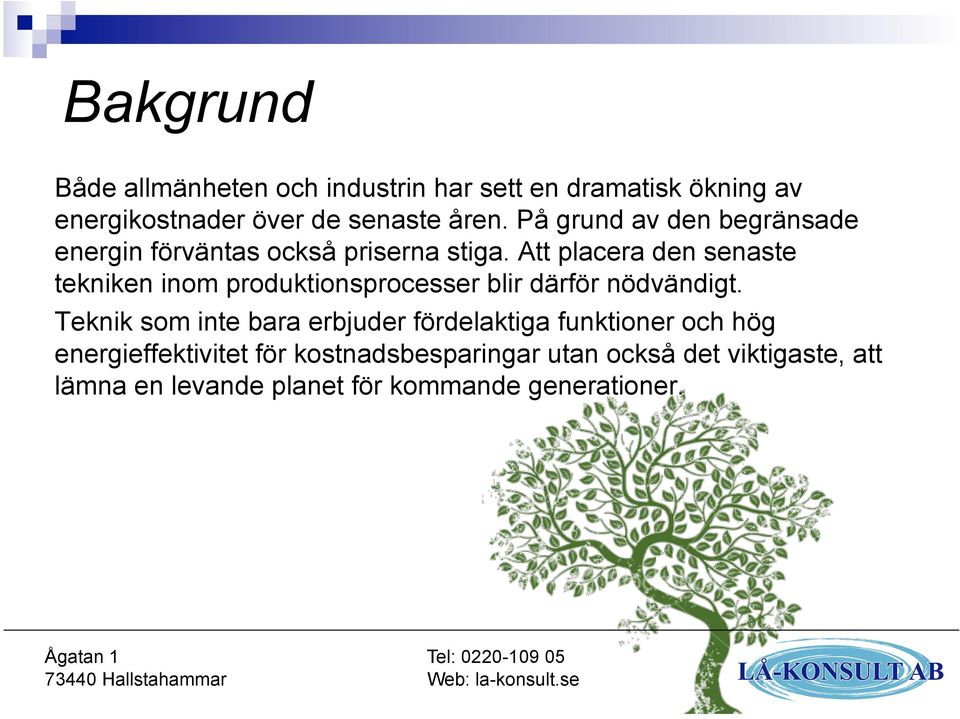

20 Bakgrund Både allmänheten och industrin har sett en dramatisk ökning av energikostnader över de senaste åren. På grund av den begränsade energin förväntas också priserna stiga. Att placera den senaste tekniken inom produktionsprocesser blir därför nödvändigt. Teknik som inte bara erbjuder fördelaktiga funktioner och hög energieffektivitet för kostnadsbesparingar utan också det viktigaste, att lämna en levande planet för kommande generationer.

21 ASM ASM synkroniserar tyristorer som jobbar mot en gemensam last. Det ger betydande fördelar vid hantering av höga effekter. För att ASM ska kunna användas krävs följande: Alla tyristorer måste ingå i samma nätverk, samt konfigurerade för ASM. En ASM-modul för varje tyristor. Regleringsläge: TAKT En grupp av minst 2st Thyro-P Thyro-Tool för konfigurering.

22 Kopplingsschema Förutom ASM kontrollmodul behövs en gemensam resistor för alla tyristorer inom ASM-nätverket. Resistorn beräknas:rlast=10v/(n*20ma) Alla tyristorer kopplade till synkroniseringen jobbar mot samma externa last. Rlast (kohm) n=antal tyristorer

23 Exempel Utan optimering Statisk optimering (Thyro Power Manager) Dynamisk synkronisering (ASM)

24 ASM Minimerar belastningstoppar på elnätet och erbjuder ett intelligent online-läge för automatisk optimering under pågående process. Total last utan synkronisering Total last med synkronisering Jämförelse med/utan synkronisering

25 Summering Tekniska fördelar: Lägre belastningstoppar. Mindre störningar på elnätet. Minskad installationsstorlek (transformator, nätspänning, kabeldragning etc.) Ekonomiska fördelar: Minskade driftkostnader Minskade investeringskostnader

26 Tack för er uppmärksamhet! Ett samarbete mellan LÅ-Konsult AB och AEG Power Solutions /Per Johansson
