1 SATLOOK Micro Bruksanvisning Emitor AB

2 Bruksanvisning. Tack för att du har köpt Emitor s SATLOOK Micro instrument. Denna bruksanvisning innehåller hur SATLOOK Micro-instrumentet skall användas och skötas. All denna information i denna upplaga är baserad på den produkt information som finns vid tidpunkten för tryck. Emitor AB förbehåller sig för rätten att ändra innehållet utan att skyldighet till detta. Ingen del av denna publikation får produceras utan tillstånd ifrån Emitor AB. Denna bruksanvisning skall ses som permanent del av instrumentet och skall vara så även om det säljs vidare. Om det uppstår problem eller om du har några frågor angående instrumentet skall du kontakta en auktoriserad Emitor handlare.! Viktigt! Användning av SATLOOK Micro instrumentet kräver speciell kunskap. Läs denna bruksanvisning noga innan du använder instrumentet. Innehåll: 1. Beskrivning 2. Användning - Upp-packing - På Av - Batterikontroll. 3. Funktioner - A. Koppling och installation av parabol Signalmeter läge. - B. Digital Avläsning Digitalt läge. - C. Sattelitidentifikation / Minnespositioner. - D. Setup 4. Underhåll 5. Teknisk Specifikation DiSEqC is a trademark of EUTELSAT

3 1. Beskrivning: SATLOOK MICRO är ett svensk SAT-TV instrument. Instrumentet är gjort för exakt inställning och justering av paraboler. Den är för yrkesmässig användning när hög precision och exakt information är önskad. Det är lätt manövrerat utan en massa onödiga knappar och rattar. Basfunktionerna är lätta och det tar bara minuter att lära sig. Instrumentet har en 3" LCD som antingen visar Sat-signal styrka eller Digital information. SATLOOK Micro är unik, då den kan mäta signal styrkan ifrån två LNB på samma gång. Signalstyrkan presenteras grafiskt på LCD-displayen i form av termometer skalor. Den kan även presentera signalstyrkan genom en signal genom högtalaren (beeper), ju högre ljud, desto bättre signal. SATLOOK Micro visar även Digital information som BER (bit error rate), konstellations-diagram (QPSK) och S/N (signal/noise ratio). NIT funktionen identifierar de olika satelliterna genom att läsa ut NIT informationen. (NIT = Network Information Table). NIT innehåller också information TV och Radio kanaler i den aktuella transpondern. SATLOOK Micro kan spara information om 100 stycken Satellit transpondrar. Instrumentet kan enkelt läsa av dessa minnes positioner och identifiera Satellit transpondrarna. Polarisationen av LNB:na är 13V/18V och Hi-Lo band med 22kHz-tone. DiSEqC-funktionen kontrollerar alla DiSEqC-tillbehör (som switchar och LNB s). Instrumentet drivs med det inbyggda laddningsbara batteriet. Även fast instrumentet har många funktioner, så är det väldigt litet, lätt och flexibelt.

4 2. Operation: Uppackning. När du packar upp instrumentet, kontrollera att följande artiklar finns med i paketet: 1. SATLOOK Micro instrument. 2. Bärbar nylon väska med rem. 3. Bil-adapter 12v. 4. Extern ström adapter 220v/13.5v x Adapter F-hona/F-hona. 6. Bruksanvisning Instrumentets knappar och kabel ingångar finns illustrerade nedan. Den stora knappen är bland annat till för att kunna röra sig i menysystemet och att justera frekvensen. De två svarta knapparna är till för att stänga av och på instrumentet och att röra sig i menysystemet. Kontrollknapp RS x F-ingång 2xKontrollknappar DC-laddare På Av För att starta instrumentet, tryck ner den vänstra kontrollknappen i cirka en sekund k, släpp den sedan. För att stänga av instrumentet, håll nere den vänstra kontrollknappen i minst tre sekunder, släpp därefter knappen. Håll nere knappen i några sekunder, släpp den sedan. Instrumentet är nu avstängt.

5 Generellt så kan man förklara installationen med SATLOOK Micro som följande: 1. Hitta en satellit i Signalmeter läge (och maximera). 2. Identifiera satteliten med SAT-ID eller NIT funktionen. 3. Verifiera signal kvalitén i Digital-läge. Batteri kontroll. Eftersom instrumentet har stått i lager en tid innan transport, så är det viktigt att kontrollera så att batteriet. För att göra detta måste du starta instrumentet, tryck ner den vänstra kontrollknappen i cirka en sekund k, släpp den sedan. När du startar instrumentet lyser LCD skärmen och de blåa lysdioderna. Instrumentet startar i Signalmeter-läge. Högtalaren (signal funktionen) är av, vid start av instrumentet. LCD-displayen visar batteriets status, i form av en batterisymbol. Batterisymbolen är fylld när kapaciteten är 100%, symbolen är tom, när kapaciteten är 0%. Om batteriet behöver laddas skall du använda nätdelen som är medskickad. NOTERA, instrumentet skall vara av, när batteriet laddas. Att ladda ett tomt batteri till ca 85%, tar cirka 3 timmar. 3. Funktioner: A. Koppling och installation av parabol Signalmeter läge. När batteriet är färdigt laddat, är det redo för att användas. Koppling av koaxialkabeln och LNB, bör göras med instrumentet avstängt. Om du skulle koppla med instrumentet påslaget och du skulle få en kortis, så är det ingen fara, instrumentet är skyddat emot detta och kommer automastiskt stänga av sig. När du har åtgärdat problemet, starta upp instrumentet igen och den kommer fungera som vanligt igen. Instrumentet startar upp i Signalmeter läge vilket gör det enkelt att hitta satteliten du letar efter. Två LNB s kan vara inkopplade på samma gång (LNB-A och LNB-B). Hur som helst, så kan Digital avläsning bara ske genom LNB-A (detta kan du läsa mer om i Digital avläsning i nästa avsnitt i manualen).

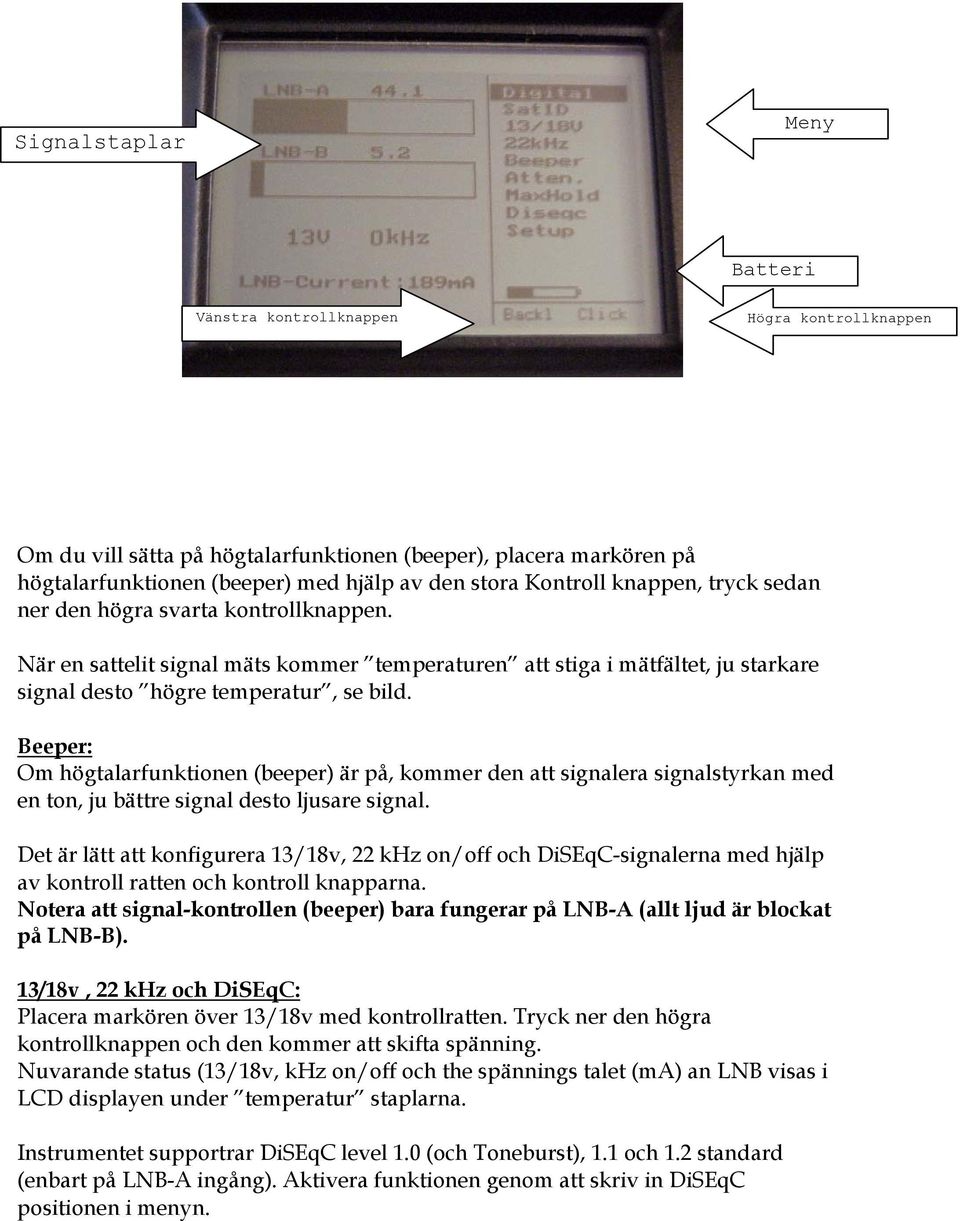

6 Signalstaplar Meny Batteri Vänstra kontrollknappen Högra kontrollknappen Om du vill sätta på högtalarfunktionen (beeper), placera markören på högtalarfunktionen (beeper) med hjälp av den stora Kontroll knappen, tryck sedan ner den högra svarta kontrollknappen. När en sattelit signal mäts kommer temperaturen att stiga i mätfältet, ju starkare signal desto högre temperatur, se bild. Beeper: Om högtalarfunktionen (beeper) är på, kommer den att signalera signalstyrkan med en ton, ju bättre signal desto ljusare signal. Det är lätt att konfigurera 13/18v, 22 khz on/off och DiSEqC-signalerna med hjälp av kontroll ratten och kontroll knapparna. Notera att signal-kontrollen (beeper) bara fungerar på LNB-A (allt ljud är blockat på LNB-B). 13/18v, 22 khz och DiSEqC: Placera markören över 13/18v med kontrollratten. Tryck ner den högra kontrollknappen och den kommer att skifta spänning. Nuvarande status (13/18v, khz on/off och the spännings talet (ma) an LNB visas i LCD displayen under temperatur staplarna. Instrumentet supportrar DiSEqC level 1.0 (och Toneburst), 1.1 och 1.2 standard (enbart på LNB-A ingång). Aktivera funktionen genom att skriv in DiSEqC positionen i menyn.

7 En användbar funktion är DiSEqC 1.2 actuator control (pådrivnings kontroll). SATLOOK Micro kontrollerar DiSEqC 1.2-actuators Använd funktionen genom att välj DiSEqC i huvud menyn och välj sedan Motor i undermenyn. Instrumentet pådriver motorn att gå öst/väst genom kommandona Go East och Go West. Detta fungerar bara genom LNB-A ingången. Signalstyrkan visas också i detta läge. Vissa motorer kan kalibreras genom Calibr. -kommandot. Gränserna (positioner) bestäms i kommandot Limits - funktionen. Gränsvärdet tas bort men kommandot Clr. Limit. Dessa positioner kan lagras i kommandot Position. Attenuator: Om den inkommande signalen är så stark att signal mätaren står i max, kan man reducera signalstyrkan med Atten -funktionen. Maxhold: Visar max pikarna av signalvärdet och kommer bara att ändras om starkare signal mottages, detta gör det enkelt att se när du har maximal signalstyrka. B. Digital Avläsning Digital läge. För att starta den Digitala delen av instrumentet gå via Digital -kommandot i huvudmenyn. Följande bild kommer at visas.

8 NIT-Information BER och SNR Displayen visar följande Digital avläsning: Freq: Den sökta frekvensen. AFC: Automatic frequency control instrumentet justerar automatiskt den sökta frekvensen av offset. SR: Symbol rate. Instrumentet läser automatiskt av den korrekte SR. FEC: Forward Error Correction. Instrumentet läser automatiskt av den korrekta FEC. CB: UCB: BER: SNR: Corrected Bits Fel som inte kommer att synas på TV:n. Skall vara så lågt som möjligt. Uncorrected Blocks Fel som kommer att synas på TV: n. Värdet bör vara noll, annars blir det mosaik bild. Bit Error Rate. Bit fels nivå. The signal/noise ratio. När du utför Digital installation, tänk på följande: Konstellationsdiagrammet är som en hagelsvärm. Ingen signal sprider ut bruset över hela bilden. Ju bättre signal desto mer centrerade svärmar. SNR. Signal/Brus förhållandet skall vara så högt som möjligt. En bra signal bör ha minst 8.0 db SNR. BER. BER. Bit Error Rate (bit fels nivån) skall vara så låg som möjligt. Då det handlar om oerhört små värden, på andra sidan noll (presenterade till något upphöjt till minus någonting) skall alltså minus värdet vara så högt som möjligt. En BER på är således bättre än En BER på är således bättre än Generellt kan sägas att en signal bör vara x.xx 04 för att vara godkänd.

9 NIT - Network Information Table. När den digitala transpondern är hittad, kommer searching att synas bredvid bilden. Om satelliten sänder ut NIT information, kommer efter 5-10 sekunder positionen och i vissa fall även namnet på satelliten att synas, t.ex. Astra Tryck knapp nr 4, channels kommer at synas och en lista på TV och Radio kanaler kommer att visas ifrån den transponder/frekvens du har sökt in. C. Sattelitidentifikation / Minnes positioner. SATLOOK Micro kan lagra den specifika transponder informationen. Den kan lagra upp till 100 individuella transponder positioner i minnet. Att sedan skanna igenom och söka efter en lagrad position tar bara någon sekund och är väldigt tillförlitlig. 1. Spara sattelit transpondern i Digitalt läge. 2. Se till att instrumentet är inställd på rätt sattelit/transponder. 3. Gå till Memory funktionen. 4. Välj Save. 5. Välj en fri minnes position (med kontroll ratten). 6. Välj Save med den högra kontrollknappen. 7. Skriv i namnet för denna minnesposition (tryck ner den vänstra kontrollknappen en gång text ). Använd ratten för at välja bokstäver (tex. A som i ASTRA 28) och spara genom att trycka ner kontrollknappen. Flytta till nästa bokstav osv. 8. När du har skrivet klart, spara positionen genom att trycka ner den vänstra kontrollknappen meny och välj Save & Exit. Transponder data är nu sparad i minnet.

10 - Använda minnes positioner identifiera en sattelit! * Hitta en sattelit i signalmeter-läge. * Välj Sat-ID -funktionen. * Instrumentet kommer att skanna genom minnet och visa en lista på identifierade transpondrar. D. Setup Följande inställningar kan göras för att passa den individuella installatören: * Contrast. Justerar kontrasten i LCD-displayen. * Backlight. Välj LCD display ljus PÅ eller AV. * Autooff. Välj att ha automatisk avstängning AV eller ställ in en timer på 5,15, 30 eller 60 minuter. * Set LNB. Välj vilken tyå av LNB som används: LNB LO, Standard Universal eller någon annan som passar. * Version. Visar bland annat vilken mjukvara, hårdvara och serienummer din SATLOOK Micro har. 5. Underhåll. Instrumentet är försett med ett uppladdningsbart NiMh-batteri och det är viktigt att vårda batteriet. Uppladdning skall ske med den medföljda billaddaren eller med den externa nät adaptern, 12v,2 Amp, center-pin -plus och chassi -jord. Använd inga andra metoder. Instrumentet kan bli skadat eller livstiden kommer att kortas. Notera, instrumentet kan användas under kortare tid med den externa nät adaptern. Kontakta din lokala handlare för mer information. SATLOOK Micro är designad för utomhus bruk, men den skall inte exponeras för regn eller snö då detta kan skada eller förkorta livstiden på instrumentet.

11 6. Teknisk Specifikation Frekvens område: Nivå: In/utgångs impedance: Mätnings metod (Analog): Mätnings metod (Digital): Max-nivå: Sattelit-identifikation: Minne: Minne låser på: Minne söker: Presentation: MHz dbuv. 75 Ohm, F-kontakt. - Signal presentation på LCD display i form av termometer skala. - Högtalar funktion (beeper). - BER (bit error rate) - S/N (signal/noise-ratio) - Constellation (QPSK) - Termometer skalan visar max. - Maxhold funktion. - BER, S/N och QPSK visar max värden. Ja, NIT avläsning enligt DVB standard. Identifierar sattelit information, TV och Radio kanaler. 100 transpondrar kan lagras, med namn. FEC, Symbol-rate Frekvens, 13/18v, 22kHz. Instrumentet skannar minnespositionerna och presenterar de positioner som matchar. LCD 3 -display. PC-kontakt Ja, RS232-kontakt. Ström ut: Ja, 13-18V. 22 khz tone: Ja, på/av. DiSEqC Ja, alla 1.0 and 1.1. Också Toneburst på/av. DiSEqC actuator: Inbyggd för DiSEqC 1.2. Batteri: Laddningsbart 12v, 1.8 amp/tim. Operations tid: Cirka 2 timmar, med ett fullt batteri. Vikt: Cirka 1.5 kg inkl.batteri. Tillbehör: Bärbar väska i Nylon. Nät adapter 220v/13.5v, 1.7amp. Billaddare. 2 x F-honor / F-honor-adaptrar.
