Energihus i praktiken. Syfte: Bygga ett energieffektivt parhus i trä genom traditionellt byggsätt dvs uppregling av stomme

Transkript

1 Energihus i praktiken Syfte: Bygga ett energieffektivt parhus i trä genom traditionellt byggsätt dvs uppregling av stomme

2 Målgrupper Företag i byggbranschen Planeringsbyråer Ungdomar och vuxna studeranden Lärare och Allmänheten

3 Energihus i praktiken - EU finansierat projekt 05/ / Bygga ett parhus i Närpes i YA:s regi - Budget 340 K - Höja kunnandet i att bygga energisnålt och sprida denna kunskap

4 Energihus i praktiken MÅL: 25 kwh per kvm och år Årsvärmebehov uppvärmning

5 Energihus i praktiken Passivhusprojektering: Beräkningsprogram Bladets namn Funktion Kort beskrivning Nödvändigt för certifiering? Verifiering Objektdata; sammanfattning av resultat Byggnadsbeskrivning, val av beräkningsmetod, sammanfattning av resultat. Ja Areor Sammanfattning av areor Areor av byggnadsdelar, köldbryggor, referensarea. OBS! Använd externa mått (utsida yttervägg). Ja U-lista Sammanfattning av U-värden Lista med beräkningsresultat från bladet U-värde, databas över byggnadsdelar. Ja U-värden Beräkning av byggnadsdelars U-värden Beräkning av värmegenomgångskoefficienten enligt EN ISO Ja Mark Beräkning av reduktionsfaktor mot mark Exaktare beräkning av värmeförluster genom marken. Om använt Fönster Beräkning av UW-värden Inmatning av geometri, orientering, karmlängd, karmtjocklek, Ug och U-värde för karmen, skarvarnas värmegenomgångskoefficient för köldbryggor, bestämmande av Uw och globalutstrålning. Ja Fönstertyp Egenskaper för glas och karmar Lista över glas och fönsterkarmar med alla nödvändiga egenskaper. Ja Skuggning Bestämning av skuggningskoefficient och påverkan av fönsterorientering Inmatning av skuggningsparametrar, t.ex. balkonger, grannfastigheter, fönstersmygar och beräkning av skuggningsfaktorer. Ja Ventilation Luftflöden, balansering av till- och frånluft, resultat från provtryckning Dimensionering av ventilationssystemet enligt krav för till- och frånluft, luftflöden för infiltration och värmeväxlarens egentliga verkningsgrad, inmatning av resultat från provtryckning. Ja Årsvärmebehov Årligt värmebehov / årsmetod Beräkning av årligt värmebehov enligt metoden i EN 13790: transmission + ventilation - (soltillskott + interna värmekällor) Ja Månadsmetod Månadsmetod enligt EN Beräkning med månadsmetod enligt EN Gör lämpligt val i verifieringsbladet om beräkningar ska genomföras enligt denna metod. Om utvalt Effektbehov Beräkning av byggnadens värmeeffektbehov Beräkning av nominell värmeeffekt med balansmetod på dimensioneringsdagen: max transmission + max ventilation - (minimalt soltillskott + interna värmekällor). Ja Sommar Bedömning av sommarklimatet Beräkning av övertemperaturfrekvensen som mått på sommarkomforten. Ja Sommarskuggning Bestämning av skuggningsfaktorer för sommaren Bestämning av skuggningssituationen för sommarperioden. Ja Sommarventilation Bestämning av sommarventilation Uppskattning av luftflöden för naturlig ventilation under sommaren. Om använt Kylning Månadsmetod för kylbehov Beräkning av nyttigt årskylbehov enligt kalkylblad Månadsmetod. Om det finns

6 Utgångspunkt Befintlig Ritning: Beräkningen gav ca 50 kwh/m2,år, vad göra?

7 Åtgärder: Minska antalet ytterdörrar Förråd utanför klimatskalet Värmecentral/ventilations rum flyttas till mitten av huset Minimera fönster mot norr Fönster konstruktion (och fasta fönster där möjligt) Antal fönster mot söder, större fönster-bättre u-värde Isolering,...

8 Resultat i plan

9 Så den nya beräkningen gav: Mellan kwh/m2,år lite beroende på materialval och typ av fönster mot söder. Resultatet ligger lika med eller under den finska passivhusstandarden i mellersta zonen.

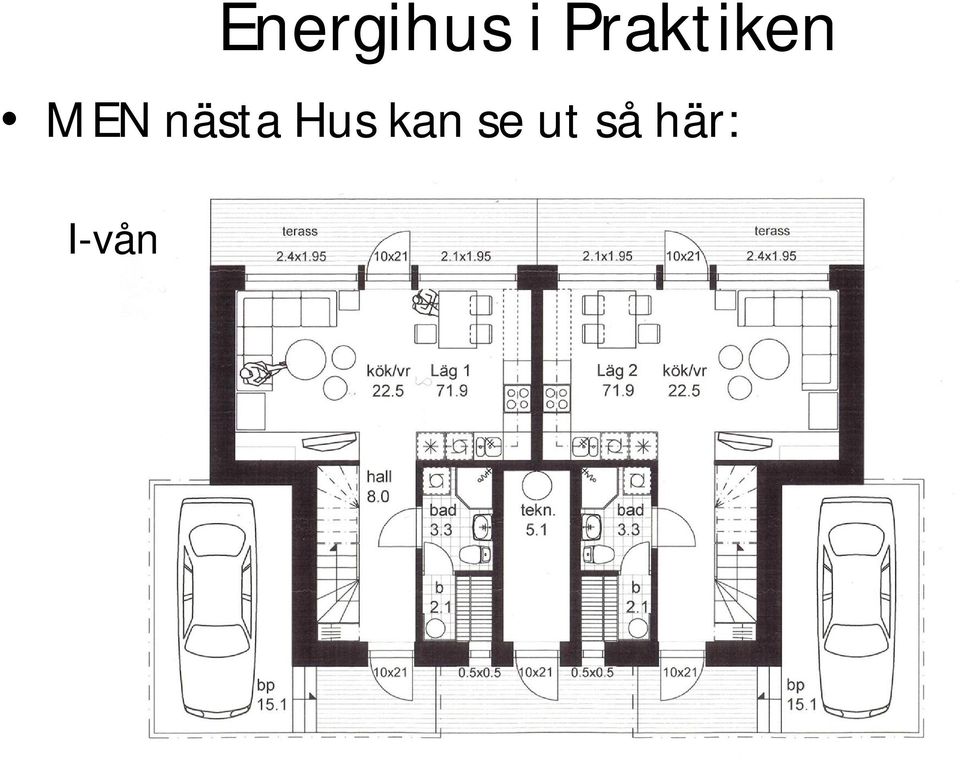

10 MEN nästa Hus kan se ut så här: I-vån

11 II-vån Eventuellt siktar på den internationella passivhusstandarden med krav på bl.a. årsvärmebehov för uppvärmning under 15 kwh/m2/år?

12 Vad händer framöver... Öppet hus och seminarie under 2012/2013 Web plats under december Material och handbok Kompetenscenter/Passivhuscenter i Österbotten? Samarbete med passivhuscentret i Sverige om utbildning

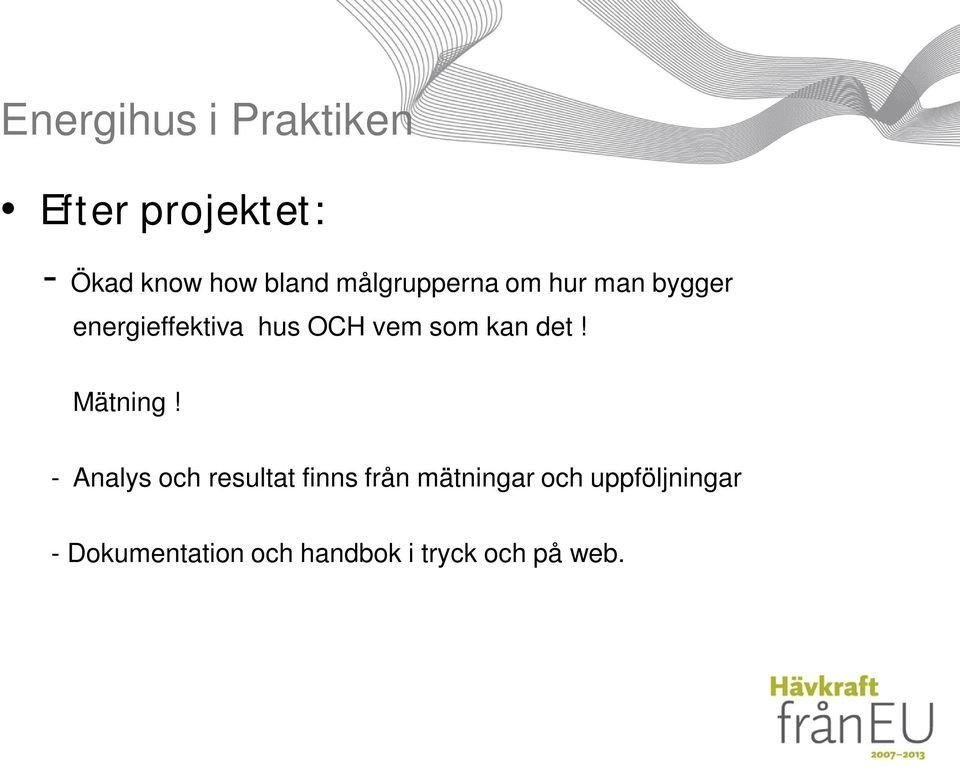

13 Efter projektet: - Ökad know how bland målgrupperna om hur man bygger energieffektiva hus OCH vem som kan det! Mätning! - Analys och resultat finns från mätningar och uppföljningar - Dokumentation och handbok i tryck och på web.
