Certifierat passivhus

Transkript

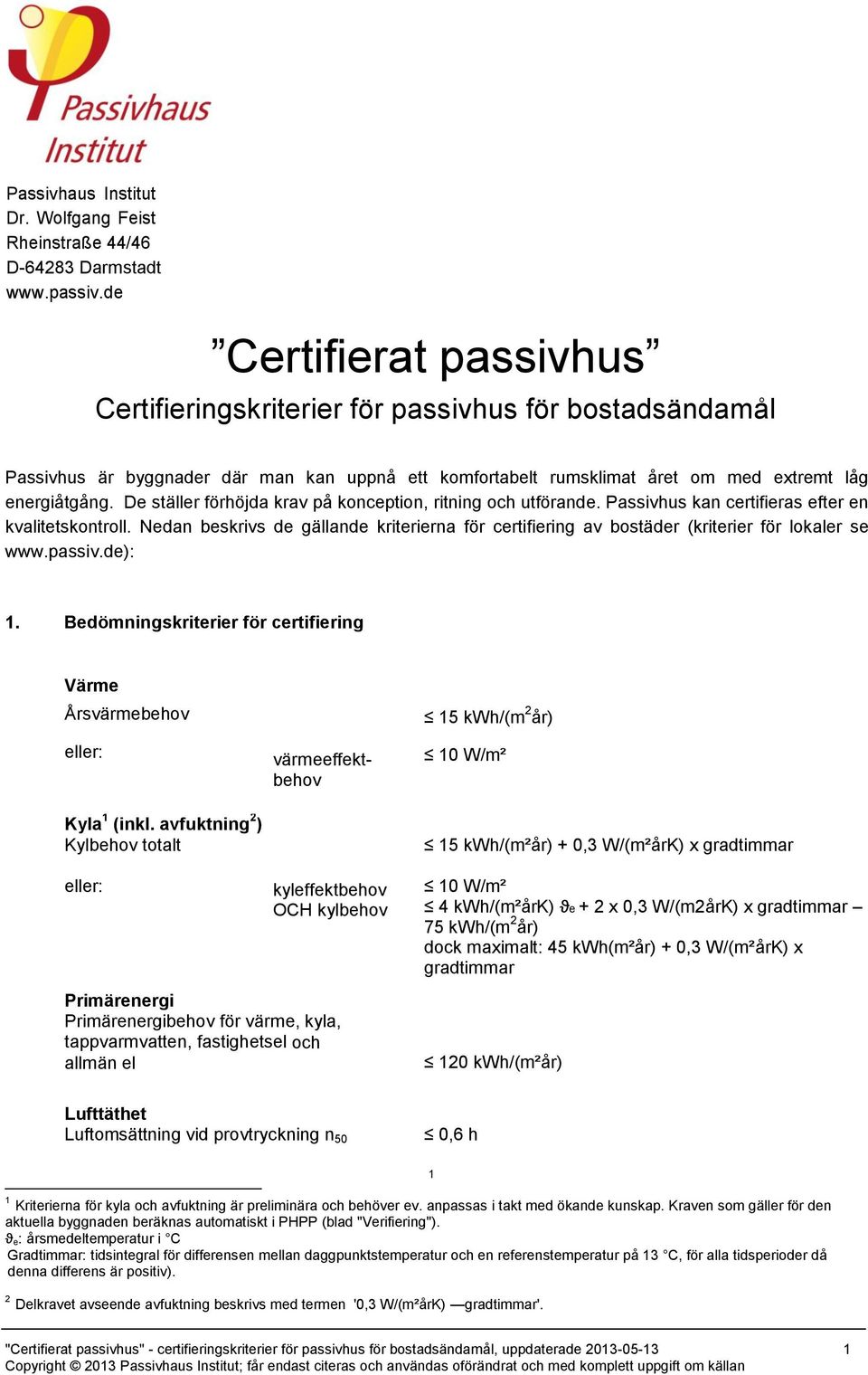

1 Passivhaus Institut Dr. Wolfgang Feist Rheinstraße 44/46 D Darmstadt Certifierat passivhus Certifieringskriterier för passivhus för bostadsändamål Passivhus är byggnader där man kan uppnå ett komfortabelt rumsklimat året om med extremt låg energiåtgång. De ställer förhöjda krav på konception, ritning och utförande. Passivhus kan certifieras efter en kvalitetskontroll. Nedan beskrivs de gällande kriterierna för certifiering av bostäder (kriterier för lokaler se 1. Bedömningskriterier för certifiering Värme Årsvärmebehov eller: Kyla 1 (inkl. avfuktning 2 ) Kylbehov totalt värmeeffektbehov 15 kwh/(m 2 år) 10 W/m² 15 kwh/(m²år) + 0,3 W/(m²årK) x gradtimmar eller: kyleffektbehov OCH kylbehov Primärenergi Primärenergibehov för värme, kyla, tappvarmvatten, fastighetsel och allmän el 10 W/m² 4 kwh/(m²årk) ϑe + 2 x 0,3 W/(m2årK) x gradtimmar 75 kwh/(m 2 år) dock maximalt: 45 kwh(m²år) + 0,3 W/(m²årK) x gradtimmar 120 kwh/(m²år) Lufttäthet Luftomsättning vid provtryckning n 50 0,6 h 1 Kriterierna för kyla och avfuktning är preliminära och behöver ev. anpassas i takt med ökande kunskap. Kraven som gäller för den aktuella byggnaden beräknas automatiskt i PHPP (blad "Verifiering"). ϑ e: årsmedeltemperatur i C Gradtimmar: tidsintegral för differensen mellan daggpunktstemperatur och en referenstemperatur på 13 C, för alla tidsperioder då denna differens är positiv). 2 Delkravet avseende avfuktning beskrivs med termen '0,3 W/(m²årK) gradtimmar'. 1 1

2 För att beräkna det specifika behovet ska helheten för en sluten klimatskärm räknas, t.ex. en radhuslänga eller ett flerfamiljshus. Verifiering kan ske med en totalberäkning eller med viktade medelvärden för flera delzoner. Det är inte tillåtet att sammanfatta byggnader som är termiskt separerade. I avvikelse från detta får enskilda radhus eller parhushalvor samt delrenoveringar eller tillbyggnader certifieras när den betraktade zonen innehåller minst en yttervägg, en takarea och en platta på mark resp. ett källarbjälklag Kriterierna ska verifieras med den aktuellt giltiga versionen av passivhus-projekteringspaketet. Det är dock inte nödvändigt att överföra en pågående verifiering till en senare version som kommer ut under certifieringstiden. För beräkning av det specifika årsvärmebehovet används månadsmetoden. Referensarea är Atemp, beräknad enligt den aktuella PHPP-handboken. Utöver en hög energieffektivitet utmärker sig passivhus med optimal termisk komfort, mycket nöjda användare och frihet från fuktskador. Skulle det finnas tveksamheter kring någon av dessa punkter måste de undanröjas innan ett certifikat kan utfärdas. I regel krävs t.ex. följande: öppningsbara fönster i samtliga vistelserum, låg övertemperaturfrekvens ( 10 % över 25 C) samt att användaren kan ställa in ventilationsflöden och rumstemperatur för varje bostadsenhet. För certifiering gäller i första hand de aktuella certifieringskriterierna (finns på och i andra hand de beräkningsmetoder som beskrivs i PHPP-handboken och PHPP-programmet. 2. Underlag som krävs för verifiering som "certifierat passivhus" 2.1 PHPP påskrivet, med minst följande beräkningar: Kalkyblad (lämna även in beräkningen som excel-fil) från PHPP Objektdata, sammanfattning av resultaten...verifiering Urval av klimatregionen eller definition av egna klimatdata...klimat Beräkning av U-värden för standardbyggdelar...u-värden Sammanställning av areor med data för strålningsbalansen, köldbryggor...areor Beräkning av reduktionsfaktorerna mot mark, i förekommande fall...mark Byggdelsdatabas... Komponenter Beräkning av U W -värdena...fönster Beräkning av skuggningskoefficienterna...skuggning Luftvolymer, återvinningsgrad, inmatning av resultatet från provtryckningen... Ventilation Dimensionering av ventilationsanläggningar med flera ventilationsaggregat (i förekommande fall)... Tillägg vent. Beräkning av årsvärmebehovet med månadsmetoden enligt EN Värme Beräkning av effektbehovet...effektbehov Beräkning av sommarventilationen...sommarventilation Uppskattning av sommarklimatet... Sommar Specifikt energibehov för nyttig kyla (där aktiv kylning finns)...kylning Latent kylenergi (där aktiv kylning finns)...kylaggregat Värmedistributionsförluster; varmvattenbehov och varmvattendistributionsförluster...vv + distribution Varmvattenberedning med solenergi (där solvärmeanläggning finns)......vv Sol Beräkning av behovet av allmän el och hushållsel... El Behov av fastighetsel...fastighetsel Interna värmetillskott bostäder... Interna värmetillskott Specifikt primärenergibehov......primärenergi Redovisning av värmekällornas årliga nyttjandegrad...kompakt, VP, VP jord, Värmepanna el. Fjärrvärme 2

3 2.2 Ritningsunderlag för utkast, konstruktion, VVS Situationsplan som visar byggnadens orientering, grannbebyggelsen (läge och höjder), markanta trädbestånd eller liknande, ev. terränghöjder för horisontell skuggning, foton på fastigheten och omgivningen. Skuggningssituationen skall framgå. Bygghandlingar (planlösningar, sektioner, fasader) med plausibla mått för framtagning av alla areor (rumsmått, klimatskärmens areor, fönstersmygens mått). Placeringsritningar för klimatskärmens areor och fönster samt eventuella köldbryggor för entydig tilldelning till de areor resp. köldbryggor som beräknats i PHPP. Detaljritningar för klimatskärmens samtliga anslutningar, som t.ex. yttervägg och innervägg mot källarbjälklag eller platta på mark, yttervägg mot tak och bjälklag, nock, gavelsprång, fönstermontering i sidled, uppe och nere, infästningssystem för balkonger o.s.v. Detaljerna ska förses med mått och uppgifter om material och värmeledning. Det lufttäta skiktet ska markeras och dess utförande i anslutningspunkterna ska beskrivas. Ventilationsritningar: redovisning och dimensionering av ventilationsaggregat, flöden (för planering se PHPP-CD), ljudisolering, filter, till- och frånluftsdon, överluftsöppningar, uteluftsdon och avluftsdon, dimensionering och isolering av kanaler, jordvärmeväxlare (i förekommande fall), styrning o.s.v. VVS-ritningar: redovisning och dimensionering av värmekällor, värmetankar, värmedistribution (ledningar, värmebatterier, radiatorer, pumpar, styrning), tappvarmvattendistribution (cirkulation, enskilda ledningar, pumpar, styrning), avloppsledningar med ventilation inkl. deras dimensionering och isoleringsstandard. Elritningar (i förekommande fall): redovisning och dimensionering av belysning och hiss. 2.3 Intyg, tekniska informationer, ev. med produktdatablad Tillverkare, typ och tekniska datablad, speciellt för isolermaterial med mycket låg värmeledningsförmåga ( R < 0,032 W/(mK)). Redovisning av beräkningen av referensarean. Uppgifter om fönster- och dörrkarmarna som ska monteras: tillverkare, typ, Uf-värde, montering, glaskant, ritning över alla planerade monteringssituationer i ytterväggen. Räknevärdena ska redovisas matematiskt enligt EN För produkter som certifierats av Passivhaus Institut 3 föreligger dessa redovisningar. Uppgifter om glaset som ska monteras: tillverkare, typ, uppbyggnad, U g -värde enligt EN 673 (exakthet med två värdegivande ställen), g-värde enligt EN 410, typ av distanshållare. Redovisning av de köldbryggsförlustkoefficienter enligt EN som används i PHPP. Alternativt kan även dokumenterade och i detalj jämförbara köldbryggor användas (t.ex. från certifierade passivhus-byggsystem, publikationer av PHI, kataloger över köldbryggor i passivhus). Kort beskrivning av det planerade installationstekniska systemet, ev. med schemaritningar. Tillverkare, typ, tekniska datablad och redovisning av elbehovet för alla installationstekniska komponenter: ventilationsanläggning, värme- och varmvattenberedning, kylning av byggnaden (i förekommande fall), värmetank, isolering av ledningar och kanaler, värmebatteri, frostskydd, pumpar, hiss, belysning, tryckhöjning, lyftpumpar, säkerhetsteknik osv. Uppgifter om jordvärmeväxlare (i förekommande fall): längd, förläggningsdjup och sätt, markkvalitet, ledningsmaterial och storlek, redovisning av återvinningsgraden (t.ex. med PH-luft 4 ). Vid vätskeburna jordvärmeväxlare: reglering, gränstemperaturer vinter/sommar, verifiering av återvinningsgraden. Uppgifter om längd, dimensionering och isoleringsstandard för försörjningsledningarna (varmvatten och värme) samt ventilationskanalerna mellan värmeväxlare och klimatskärm. 3 Datablad för certifierade komponenter finns på 4 PH-Luft: Ett program som stödjer planeringen av passivhus-ventilationsanläggningar. Kostnadsfri nedladdning på 3

4 Koncept för effektiv elanvändning (t.ex. namngivna apparater, upplysning och incitament för hus- eller lägenhetsköparen). Om ingen effektiv elanvändning redovisas utgår man från genomsnittsvärden för de apparater som finns på marknaden (standardvärden PHPP). Redovisning av sommarkomforten. PHPP-metoden för beräkning av övertemperatur sommartid ger initialt enbart ett medelvärde för den totala byggnaden. Enskilda delar kan drabbas av övertemperatur ändå. Om en sådan misstanke finns ska en fördjupande undersökning genomföras. 2.4 Redovisning av den lufttäta klimatskärmen Lufttäthetsmätningen utförs enligt EN Vid skillnader eller i tveksamma fall tillämpas EN I avvikelse från normen krävs en mätserie vardera för övertryck och undertryck. Provtryckningen ska enbart genomföras för den uppvärmda klimatskärmen (källare, tillbyggnader, vinterträdgårdar mm. som ej är integrerade i klimatskärmen ska undantas från provtryckningen). Det rekommenderas att utföra provningen vid en tidpunkt då det lufttäta skiktet fortfarande är åtkomligt så att förbättringar kan genomföras. Med protokollet från provtryckningen ska också beräkningen av rumsluftvolymen dokumenteras. Provtryckningen ska generellt genomföras av en institution resp. person som är oberoende av uppdragsgivaren eller byggherren. En provtryckning som har genomförts av uppdragsgivaren själv accepteras enbart om en person i eget ansvar skriver på provningsprotokollet och därmed bekräftar uppgifternas riktighet. 2.5 Injusteringsprotokoll för ventilationsanläggningen Protokollet ska minst innehålla följande uppgifter: objekt, byggplatsadress, provarens namn och adress, tidpunkt för injusteringen, tillverkare och aggregattyp för ventilationsanläggningen, injusterade flöden per ventil för standarddrift, massa-/volymflödesutjämning för uteluft och avluft (max. 10 % obalans). Rekommendation: använd planeringsbladet Ventilation, finns på PHPP-CD:n eller på Byggledarens försäkran Med byggledarens försäkran dokumenteras och bekräftas att utförandet har skett enligt den kontrollerade passivhus-projekteringen. Avvikande utföranden ska anges, avvikande produkter ska redovisas. 2.7 Foton Foton på det byggda huset ska överlämnas, helst digitala, som dokumenterar byggnationen av passivhuset. Eventuellt kan det bli nödvändigt att lämna in ytterligare provningsrapporter eller datablad för de komponenter som används i huset. Avser man att utgå från gynnsammare antaganden än enligt PHPPstandardberäkningsmetoden, måste dessa styrkas med noggranna redovisningar. 4

5 3. Provningsmetod Ansökan om certifikatet sker i fri form hos den valda certifieraren. De nödvändiga underlagen ska överlämnas komplett ifyllda till provaren. För certifieringen behöver underlagen granskas minst en gång. Beroende på metod kan ytterligare granskningar avtalas. Hänvisning: Granskningen av de underlag som är relevanta för passivhusstandarden bör om möjligt genomföras redan i planeringsfasen så att eventuella korrektioner eller förbättringsförslag kan beaktas i ett tidigt skede. Om det inte finns några erfarenheter med byggnation av passivhus rekommenderas minst ett föregående rådgivande samtal och eventuellt en rådgivning som följer projektet. Efter avslutad provning får uppdragsgivaren provningsresultaten, ev. med korrigerade beräkningar och förbättringsförslag. En kontroll av byggutförandet ingår inte automatiskt i certifieringen. För att dokumentera byggutförandet ska dock intyget om byggnadens lufttäthet, injusteringsprotokollet för ventilationsanläggningen, byggledarens försäkran och minst 1 foto överlämnas. Om det konstateras att de nödvändiga intygen är i sak riktiga för den uppförda byggnaden och att kriterierna ovan uppfylls, tilldelas följande certifikat: Certifikatet intygar enbart att de överlämnade underlagen är riktiga enligt den senaste passivhus-standarden. Provningen avser ej övervakning av utförandet eller kontroll av användarens beteende. Ansvaret för planeringen ligger kvar hos de ansvariga konsulterna, och ansvaret för utförandet ligger hos den ansvariga byggledningen. Sigillet "certifierat passivhus" får enbart användas i samband med ett utfärdat certifikat. En ytterligare kvalitetskontroll av byggutförandet genom certifieringsorganet rekommenderas, särskilt när den ansvariga byggledningen ännu inte har någon erfarenhet med byggnation av passivhus. Vi reserverar oss för anpassning av kriterier och beräkningsmetoder till den fortsatta tekniska utvecklingen. 5

6 4. Beräkningsmetoder, randvillkor, normer I PHPP ska följande randvillkor resp. beräkningsregler användas: Klimatdata: regional datauppsättning (passande till byggplatsen, vid avvikande höjdläge utförs temperaturkorrektion med -0,6 C per 100 m höjddifferens). Egna klimatdata: tillämpbarheten ska i förväg stämmas av med den ansvarige certifieraren. När det redan finns klimatdata för byggplatsen i PHPP ska dessa användas. Dimensionerande rumstemperatur vid uppvärmning: 20 C utan nattsänkning: Kriterier för termisk komfort enligt ISO Interna värmetillskott: 2,1 W/m² såvida inte PHI har angett andra nationella värden. Persontäthet: 35 m 2 /person, avvikande värden är tillåtna med motivering (faktisk beläggning eller ritningsföreskrifter) inom m²/person. Tappvattenbehov: 25 liter per person och dag, 60-gradigt vatten, såvida inte PHI har angett andra nationella värden. Genomsnittligt ventilationsflöde m 3 /h per person i hushållet, dock minst en 0,30-faldig luftomsättning i förhållande till referensarean x 2,5 m rumshöjd. Luftflödena som används i beräkningen ska motsvara de faktiska injusteringsvärdena. Behov av hushållsel: standardvärden enligt PHPP, avvikelse enbart med enskild verifiering av byggherrarna resp. med koncept för hushållsel. Klimatskärmens area: alltid referens till yttermåtten. U-värden för ogenomskinliga byggnadsdelar: PHPP-metod med ledning av EN 6946 med specifika värden för värmeledningsförmågan enligt nationell norm eller godkännande från tillsynsmyndigheten. U-värden fönster och dörrar: PHPP-metod med ledning av EN med matematiskt framtagna specifika värden för karm-u-värde U f och glaskantköldbrygga g enligt EN resp. monteringsköldbrygga montering enligt EN Glas: matematiskt framtaget U-värde U g (exakthet med två värdegivande ställen) enligt EN 673 och g-värde enligt EN 410. Återvinningsgrad: provningsmetod enligt PHI (se alternativt provningsresultat enligt DIBt-metod (eller likvärdigt) med avdrag med 12 procentpunkter efter samråd med certifieraren. Energiprestanda värmare: PHPP-metod resp. separat redovisning. Primärenergifaktorer: PHPP-datauppsättning 6
