SLITDELAR OCH TILLBEHÖR ANPASSADE FÖR FANUC TRÅDGNISTMASKINER

Transkript

1 Utgåva 4 SLITDELAR OCH TILLBEHÖR ANPASSADE FÖR FANUC TRÅDGNISTMASKINER SKÄRPVERKTYG AB Kråketorpsgatan 10 4, MÖLNDAL Tel: , Fax: info@skarpverktyg.se,

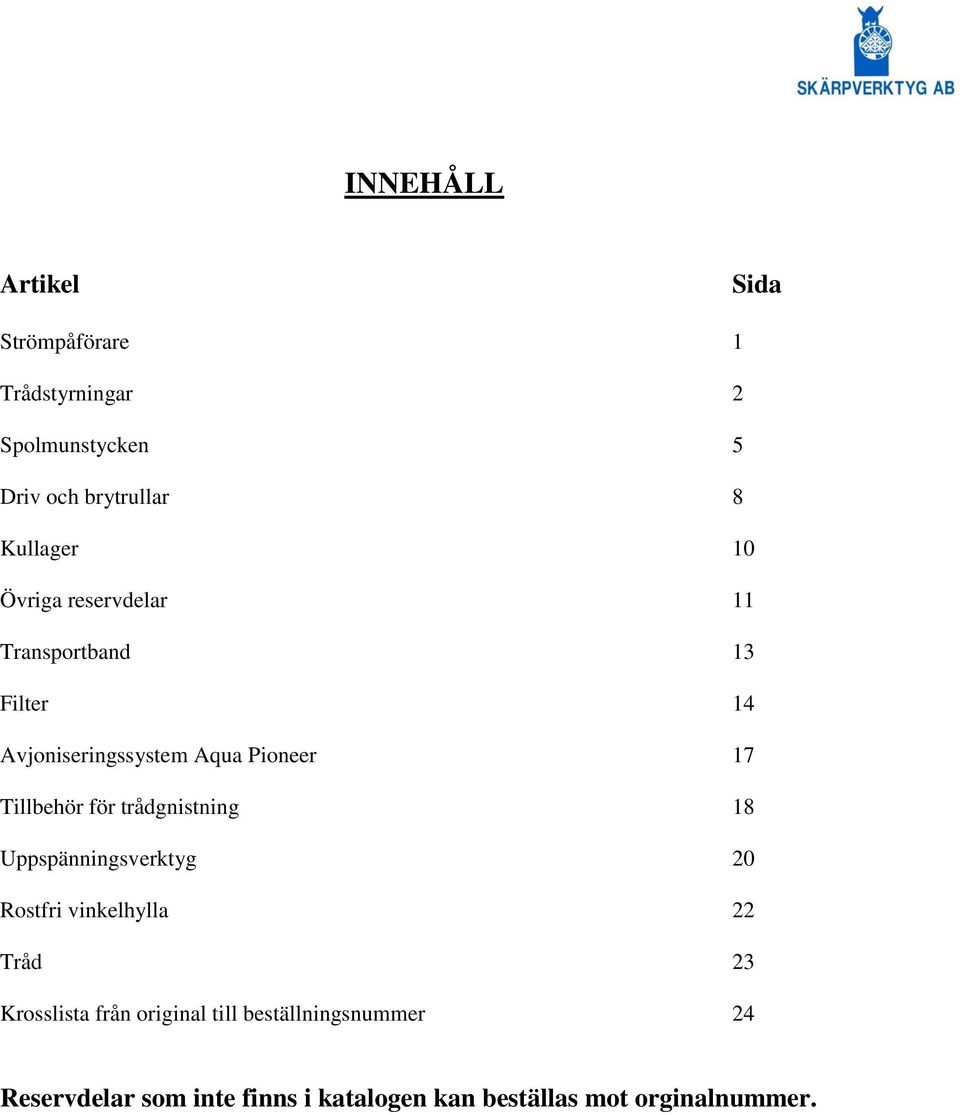

2 INNEHÅLL Artikel Sida Strömpåförare 1 Trådstyrningar 2 Spolmunstycken 5 Driv och brytrullar 8 Kullager 10 Övriga reservdelar 11 Transportband 13 Filter 14 Avjoniseringssystem Aqua Pioneer 17 Tillbehör för trådgnistning 18 Uppspänningsverktyg 20 Rostfri vinkelhylla 22 Tråd 23 Krosslista från original till beställningsnummer 24 Reservdelar som inte finns i katalogen kan beställas mot orginalnummer.

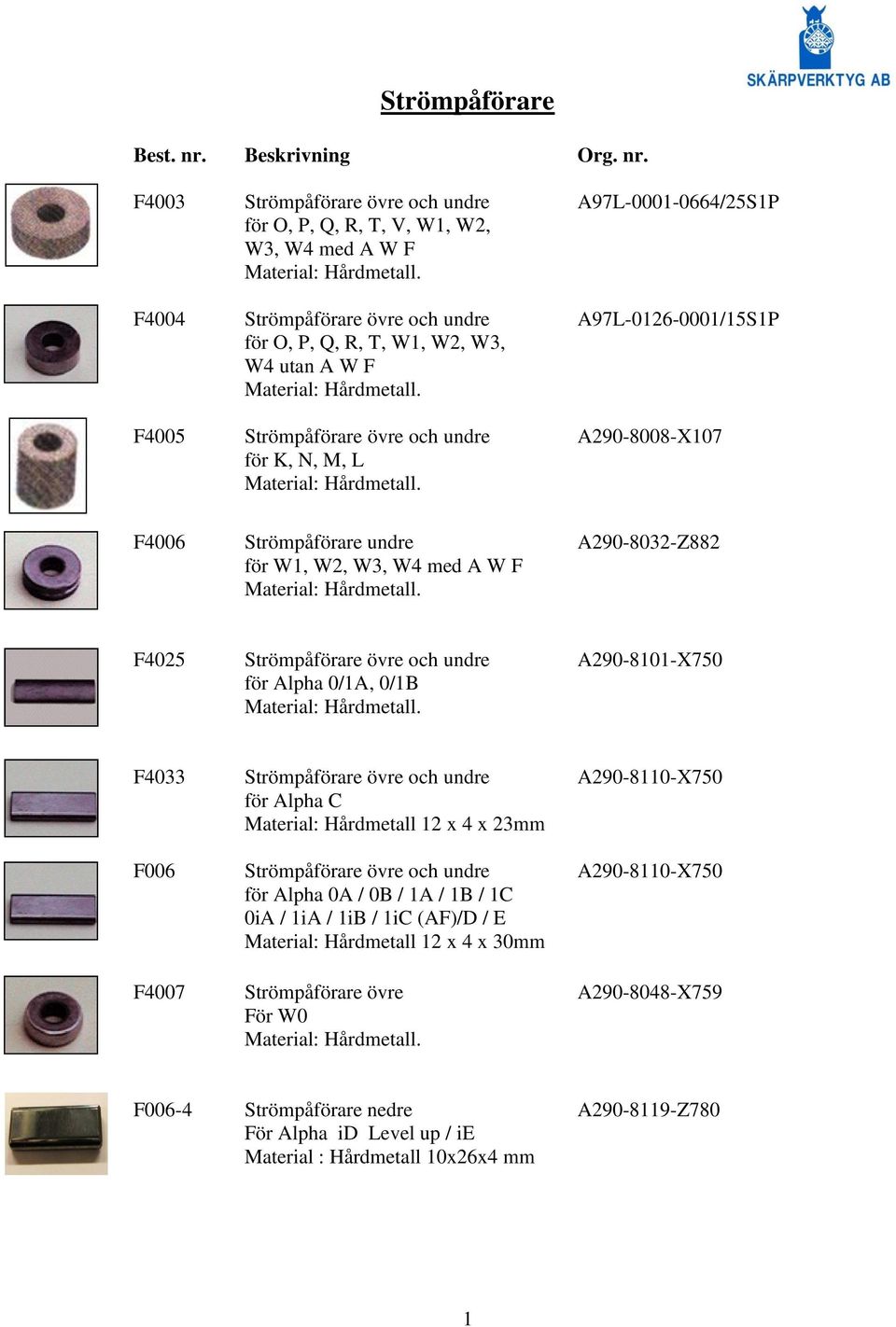

3 Strömpåförare Best. nr. Beskrivning Org. nr. F4003 Strömpåförare övre och undre A97L /25S1P för O, P, Q, R, T, V, W1, W2, W3, W4 med A W F Material: Hårdmetall. F4004 Strömpåförare övre och undre A97L /15S1P för O, P, Q, R, T, W1, W2, W3, W4 utan A W F Material: Hårdmetall. F4005 Strömpåförare övre och undre A X107 för K, N, M, L Material: Hårdmetall. F4006 Strömpåförare undre A Z882 för W1, W2, W3, W4 med A W F Material: Hårdmetall. F4025 Strömpåförare övre och undre A X750 för Alpha 0/1A, 0/1B Material: Hårdmetall. F4033 Strömpåförare övre och undre A X750 för Alpha C Material: Hårdmetall 12 x 4 x 23mm F006 Strömpåförare övre och undre A X750 för Alpha 0A / 0B / 1A / 1B / 1C 0iA / 1iA / 1iB / 1iC (AF)/D / E Material: Hårdmetall 12 x 4 x 30mm F4007 Strömpåförare övre A X759 För W0 Material: Hårdmetall. F006-4 Strömpåförare nedre A Z780 För Alpha id Level up / ie Material : Hårdmetall 10x26x4 mm 1

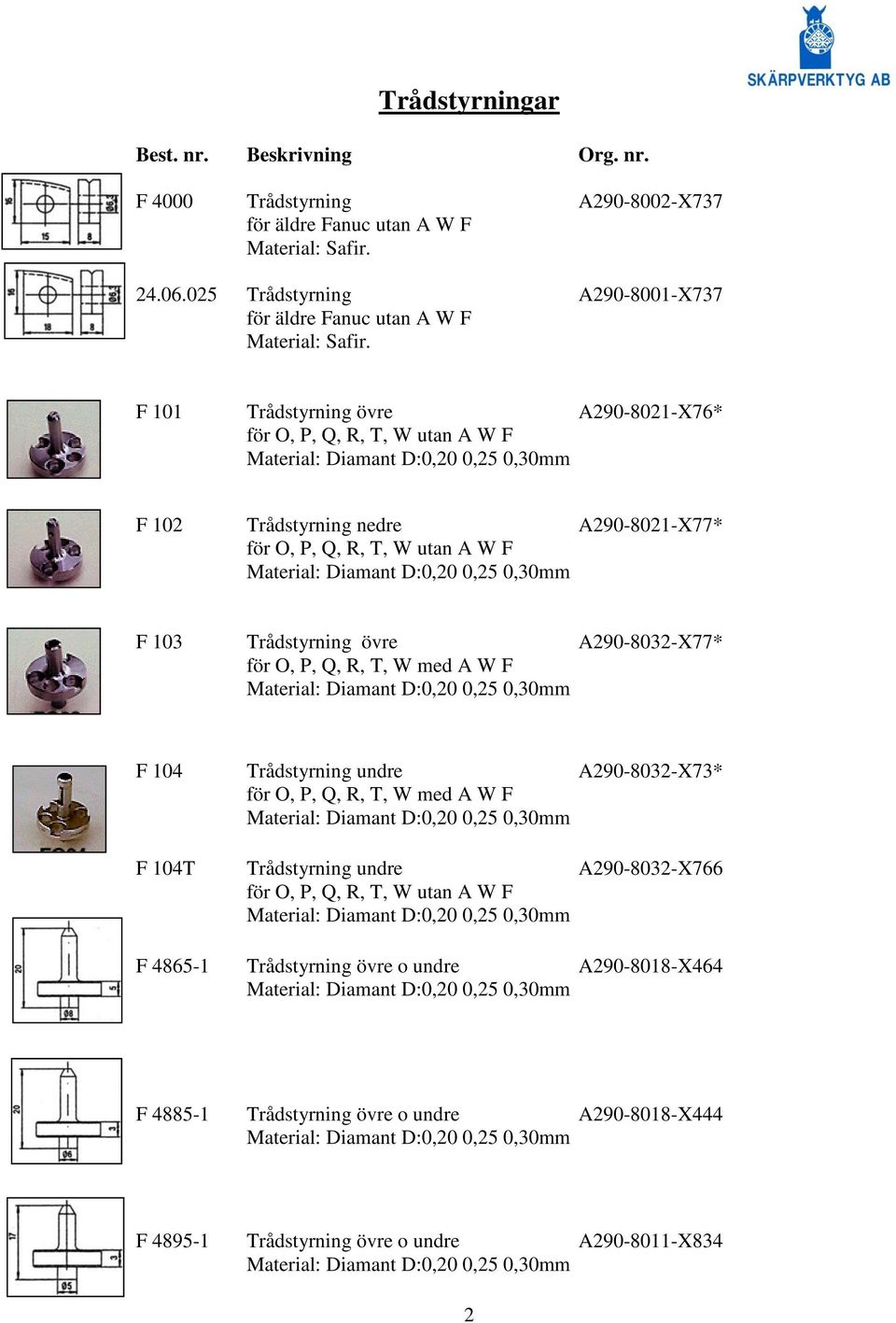

4 Trådstyrningar Best. nr. Beskrivning Org. nr. F 4000 Trådstyrning A X737 för äldre Fanuc utan A W F Material: Safir Trådstyrning A X737 för äldre Fanuc utan A W F Material: Safir. F 101 Trådstyrning övre A X76* för O, P, Q, R, T, W utan A W F Material: Diamant D:0,20 0,25 0,30mm F 102 Trådstyrning nedre A X77* för O, P, Q, R, T, W utan A W F Material: Diamant D:0,20 0,25 0,30mm F 103 Trådstyrning övre A X77* för O, P, Q, R, T, W med A W F Material: Diamant D:0,20 0,25 0,30mm F 104 Trådstyrning undre A X73* för O, P, Q, R, T, W med A W F Material: Diamant D:0,20 0,25 0,30mm F 104T Trådstyrning undre A X766 för O, P, Q, R, T, W utan A W F Material: Diamant D:0,20 0,25 0,30mm F Trådstyrning övre o undre A X464 Material: Diamant D:0,20 0,25 0,30mm F Trådstyrning övre o undre A X444 Material: Diamant D:0,20 0,25 0,30mm F Trådstyrning övre o undre A X834 Material: Diamant D:0,20 0,25 0,30mm 2

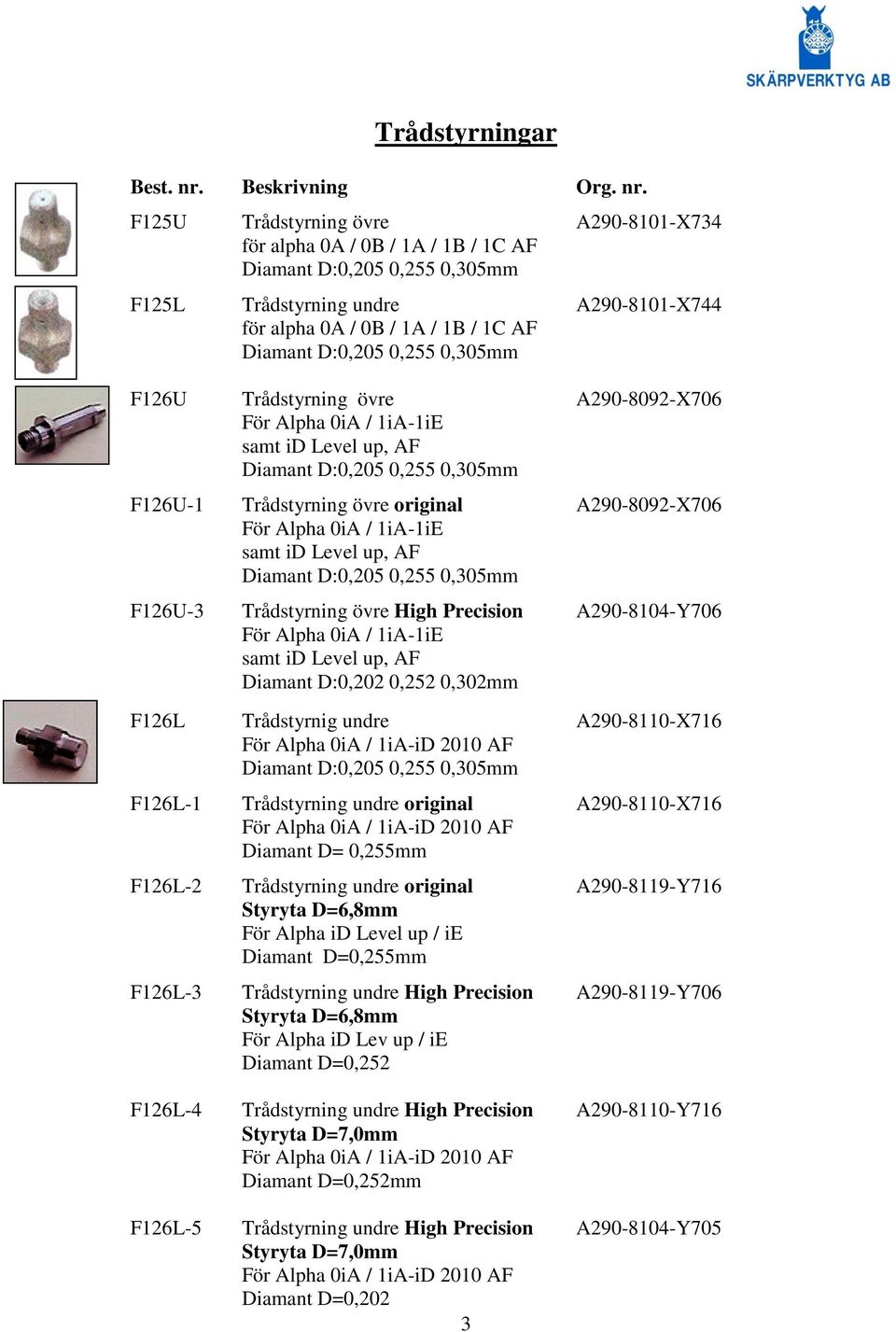

5 Trådstyrningar Best. nr. Beskrivning Org. nr. F125U Trådstyrning övre A X734 för alpha 0A / 0B / 1A / 1B / 1C AF Diamant D:0,205 0,255 0,305mm F125L Trådstyrning undre A X744 för alpha 0A / 0B / 1A / 1B / 1C AF Diamant D:0,205 0,255 0,305mm F126U Trådstyrning övre A X706 För Alpha 0iA / 1iA-1iE samt id Level up, AF Diamant D:0,205 0,255 0,305mm F126U-1 Trådstyrning övre original A X706 För Alpha 0iA / 1iA-1iE samt id Level up, AF Diamant D:0,205 0,255 0,305mm F126U-3 Trådstyrning övre High Precision A Y706 För Alpha 0iA / 1iA-1iE samt id Level up, AF Diamant D:0,202 0,252 0,302mm F126L Trådstyrnig undre A X716 För Alpha 0iA / 1iA-iD 2010 AF Diamant D:0,205 0,255 0,305mm F126L-1 Trådstyrning undre original A X716 För Alpha 0iA / 1iA-iD 2010 AF Diamant D= 0,255mm F126L-2 Trådstyrning undre original A Y716 Styryta D=6,8mm För Alpha id Level up / ie Diamant D=0,255mm F126L-3 Trådstyrning undre High Precision A Y706 Styryta D=6,8mm För Alpha id Lev up / ie Diamant D=0,252 F126L-4 Trådstyrning undre High Precision A Y716 Styryta D=7,0mm För Alpha 0iA / 1iA-iD 2010 AF Diamant D=0,252mm F126L-5 Trådstyrning undre High Precision A Y705 Styryta D=7,0mm För Alpha 0iA / 1iA-iD 2010 AF Diamant D=0,202 3

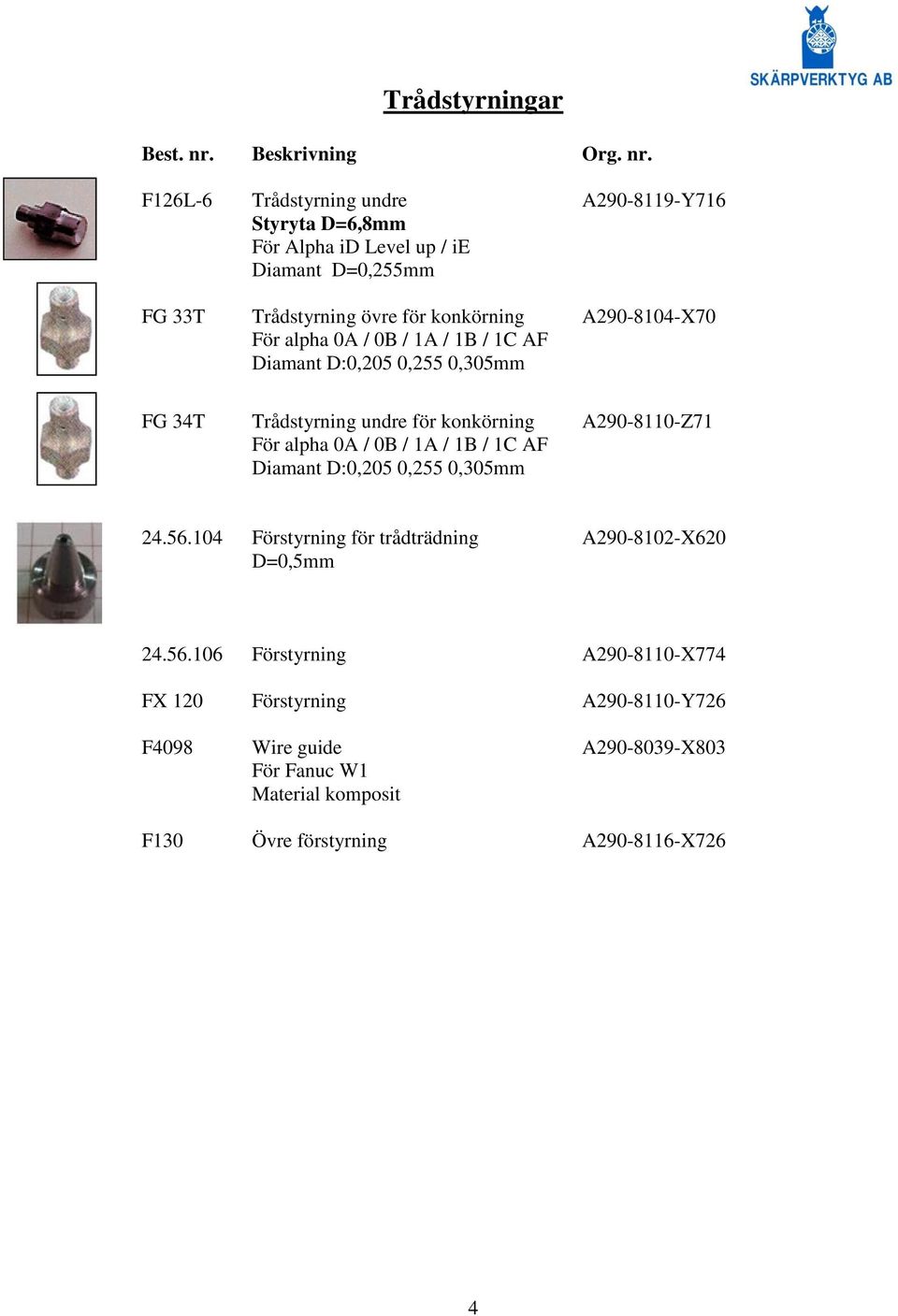

6 Trådstyrningar Best. nr. Beskrivning Org. nr. F126L-6 Trådstyrning undre A Y716 Styryta D=6,8mm För Alpha id Level up / ie Diamant D=0,255mm FG 33T Trådstyrning övre för konkörning A X70 För alpha 0A / 0B / 1A / 1B / 1C AF Diamant D:0,205 0,255 0,305mm FG 34T Trådstyrning undre för konkörning A Z71 För alpha 0A / 0B / 1A / 1B / 1C AF Diamant D:0,205 0,255 0,305mm Förstyrning för trådträdning A X620 D=0,5mm Förstyrning A X774 FX 120 Förstyrning A Y726 F4098 Wire guide A X803 För Fanuc W1 Material komposit F130 Övre förstyrning A X726 4

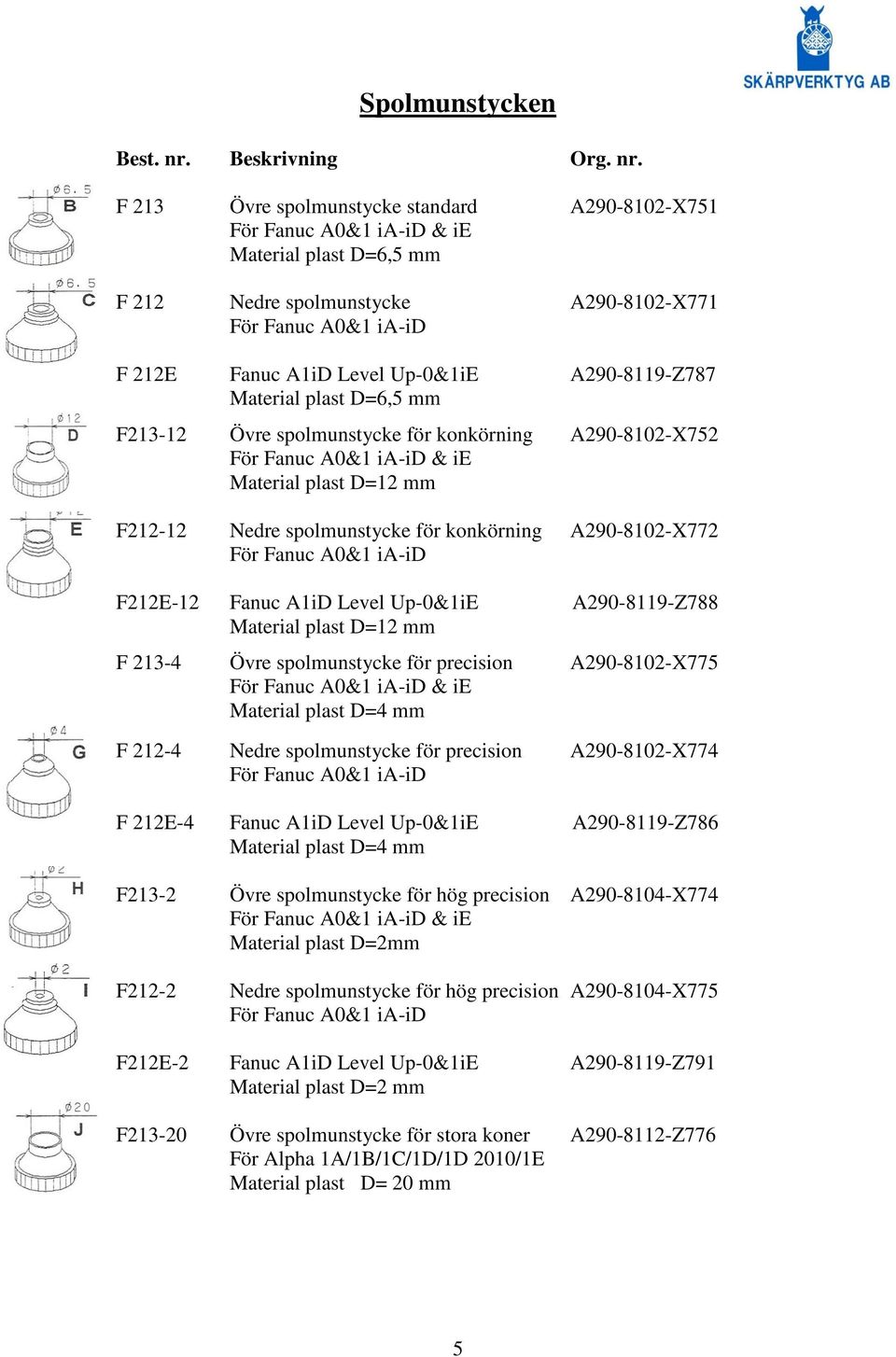

7 Spolmunstycken Best. nr. Beskrivning Org. nr. F 213 Övre spolmunstycke standard A X751 För Fanuc A0&1 ia-id & ie Material plast D=6,5 mm F 212 Nedre spolmunstycke A X771 För Fanuc A0&1 ia-id F 212E Fanuc A1iD Level Up-0&1iE A Z787 Material plast D=6,5 mm F Övre spolmunstycke för konkörning A X752 För Fanuc A0&1 ia-id & ie Material plast D=12 mm F Nedre spolmunstycke för konkörning A X772 För Fanuc A0&1 ia-id F212E-12 Fanuc A1iD Level Up-0&1iE A Z788 Material plast D=12 mm F Övre spolmunstycke för precision A X775 För Fanuc A0&1 ia-id & ie Material plast D=4 mm F Nedre spolmunstycke för precision A X774 För Fanuc A0&1 ia-id F 212E-4 Fanuc A1iD Level Up-0&1iE A Z786 Material plast D=4 mm F213-2 Övre spolmunstycke för hög precision A X774 För Fanuc A0&1 ia-id & ie Material plast D=2mm F212-2 Nedre spolmunstycke för hög precision A X775 För Fanuc A0&1 ia-id F212E-2 Fanuc A1iD Level Up-0&1iE A Z791 Material plast D=2 mm F Övre spolmunstycke för stora koner A Z776 För Alpha 1A/1B/1C/1D/1D 2010/1E Material plast D= 20 mm 5

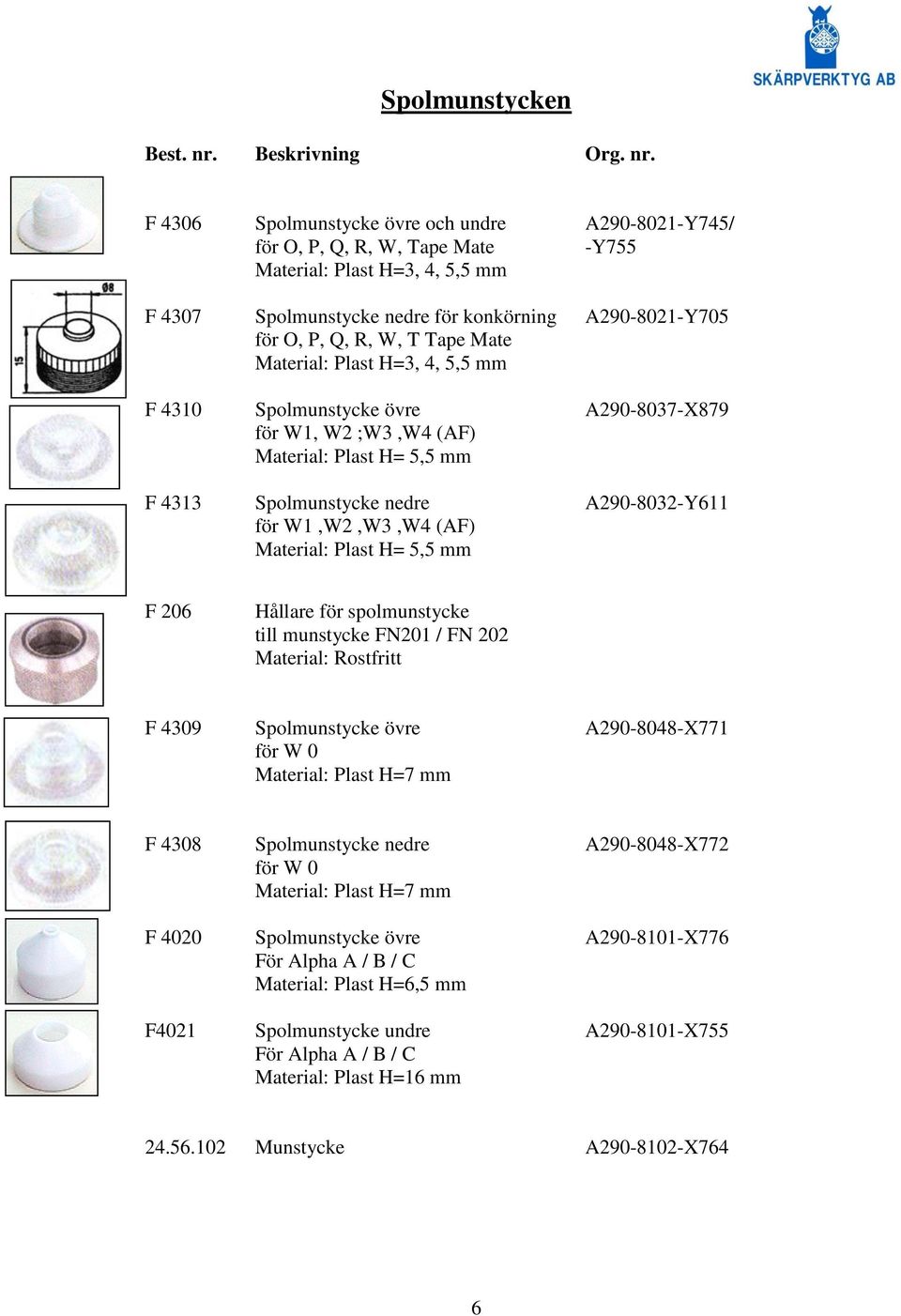

8 Spolmunstycken Best. nr. Beskrivning Org. nr. F 4306 Spolmunstycke övre och undre A Y745/ för O, P, Q, R, W, Tape Mate -Y755 Material: Plast H=3, 4, 5,5 mm F 4307 Spolmunstycke nedre för konkörning A Y705 för O, P, Q, R, W, T Tape Mate Material: Plast H=3, 4, 5,5 mm F 4310 Spolmunstycke övre A X879 för W1, W2 ;W3,W4 (AF) Material: Plast H= 5,5 mm F 4313 Spolmunstycke nedre A Y611 för W1,W2,W3,W4 (AF) Material: Plast H= 5,5 mm F 206 Hållare för spolmunstycke till munstycke FN201 / FN 202 Material: Rostfritt F 4309 Spolmunstycke övre A X771 för W 0 Material: Plast H=7 mm F 4308 Spolmunstycke nedre A X772 för W 0 Material: Plast H=7 mm F 4020 Spolmunstycke övre A X776 För Alpha A / B / C Material: Plast H=6,5 mm F4021 Spolmunstycke undre A X755 För Alpha A / B / C Material: Plast H=16 mm Munstycke A X764 6

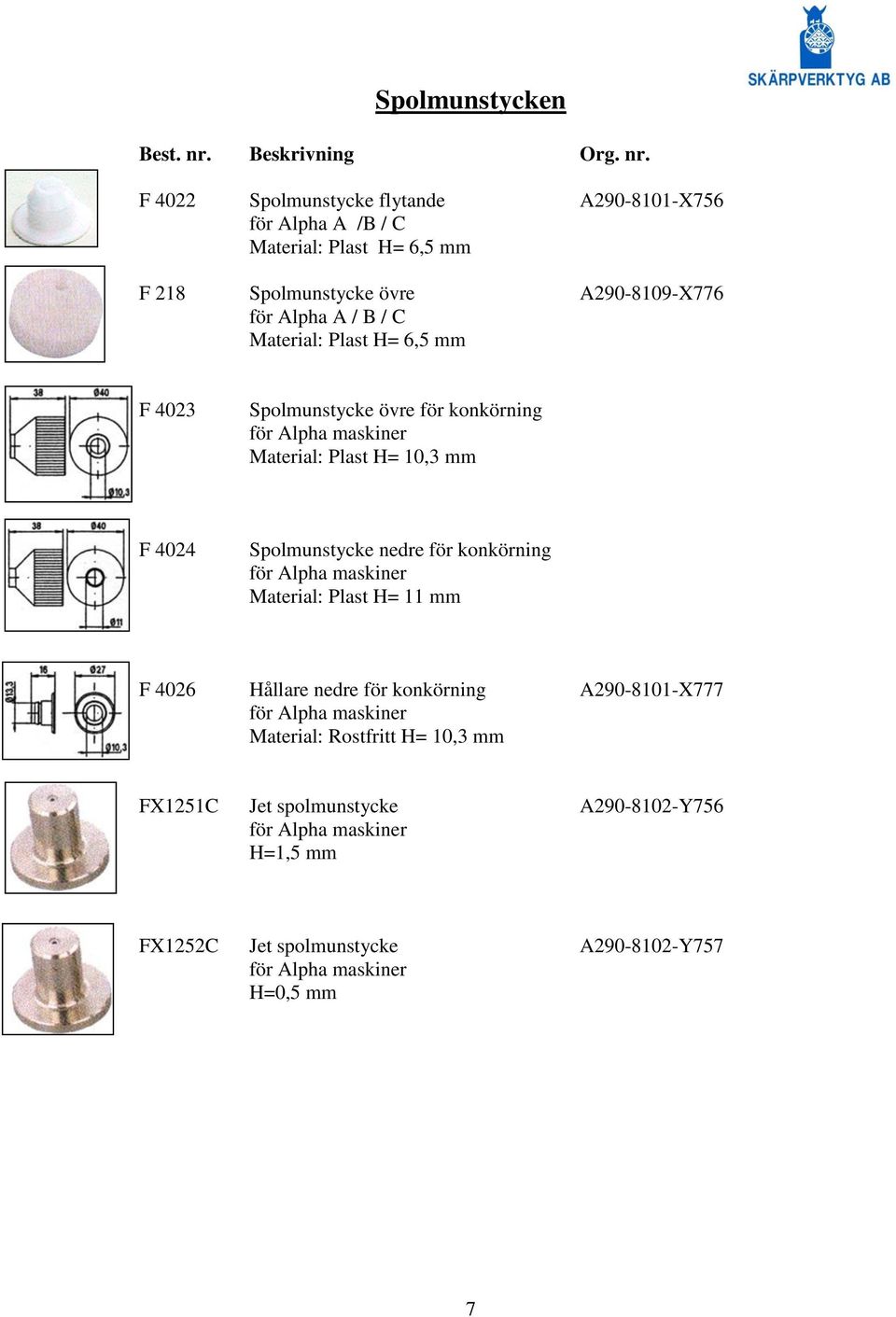

9 Spolmunstycken Best. nr. Beskrivning Org. nr. F 4022 Spolmunstycke flytande A X756 för Alpha A /B / C Material: Plast H= 6,5 mm F 218 Spolmunstycke övre A X776 för Alpha A / B / C Material: Plast H= 6,5 mm F 4023 Spolmunstycke övre för konkörning för Alpha maskiner Material: Plast H= 10,3 mm F 4024 Spolmunstycke nedre för konkörning för Alpha maskiner Material: Plast H= 11 mm F 4026 Hållare nedre för konkörning A X777 för Alpha maskiner Material: Rostfritt H= 10,3 mm FX1251C Jet spolmunstycke A Y756 för Alpha maskiner H=1,5 mm FX1252C Jet spolmunstycke A Y757 för Alpha maskiner H=0,5 mm 7

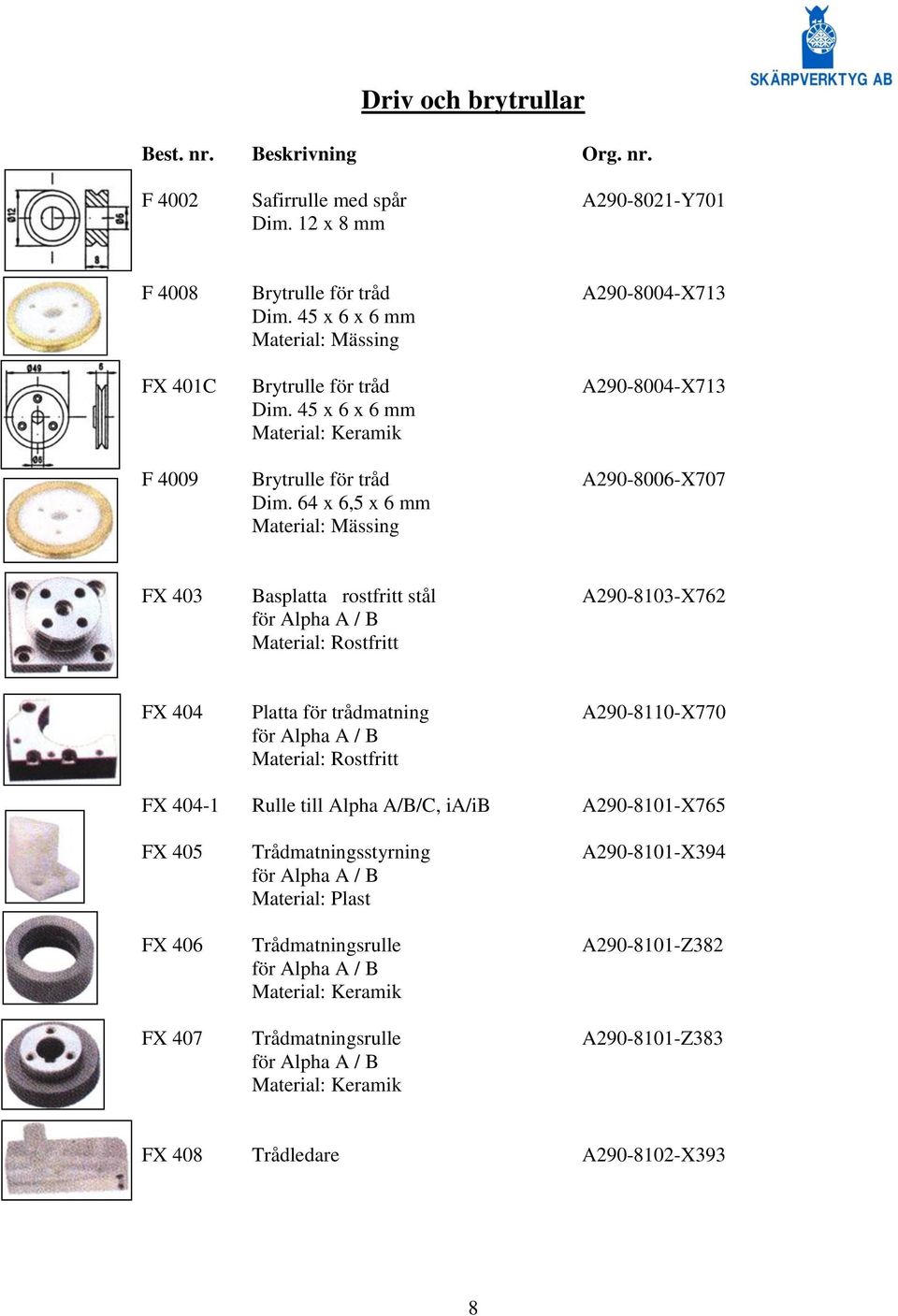

10 Driv och brytrullar Best. nr. Beskrivning Org. nr. F 4002 Safirrulle med spår A Y701 Dim. 12 x 8 mm F 4008 Brytrulle för tråd A X713 Dim. 45 x 6 x 6 mm Material: Mässing FX 401C Brytrulle för tråd A X713 Dim. 45 x 6 x 6 mm Material: Keramik F 4009 Brytrulle för tråd A X707 Dim. 64 x 6,5 x 6 mm Material: Mässing FX 403 Basplatta rostfritt stål A X762 för Alpha A / B Material: Rostfritt FX 404 Platta för trådmatning A X770 för Alpha A / B Material: Rostfritt FX Rulle till Alpha A/B/C, ia/ib A X765 FX 405 Trådmatningsstyrning A X394 för Alpha A / B Material: Plast FX 406 Trådmatningsrulle A Z382 för Alpha A / B Material: Keramik FX 407 Trådmatningsrulle A Z383 för Alpha A / B Material: Keramik FX 408 Trådledare A X393 8

11 Driv och brytrullar Best. nr. Beskrivning Org. nr. FX 409 Bromsrulle A X371 FX 410 Tråddragningsrulle A X382 för Alpha C Material: Keramik FX 411 Matningsrulle A X383 för Alpha C Material: Keramik FX 412 Basplatta för Alpha C A X762 FX 413 Keramikrulle till Alpha ia/ib/ic A X382 FX 414 Keramikrulle till Alpha ia/ib/ic A X383 FX 413-SUS Stålrulle till Alpha ia/ib/ic FX 414-SUS Stålrulle till Alpha ia/ib/ic A X382 A X383 F 4317 Transportrulle för W maskiner Diam. 18,6 x 14 H= 5 mm F 4104 Styrrulle härdad A X001 D= 15 x 6 H= 4 mm F 4037 Tryckrulle rostfritt stål A97L för Alpha maskiner med AWF D= 38 x 11,7 H= 22 mm F4099 Roller Seal 10x26x4 A97L För Alpha id, level up IE FX-418 Tryckrulle för Alpha 1iD/iE/C400/600 A X382 FX-419 Matningsrulle A X383 F 4902 Nedre keramik rulle A X766 Dia 38x22x16 mm F 4903 Bricka ( Shims ) A X778 9

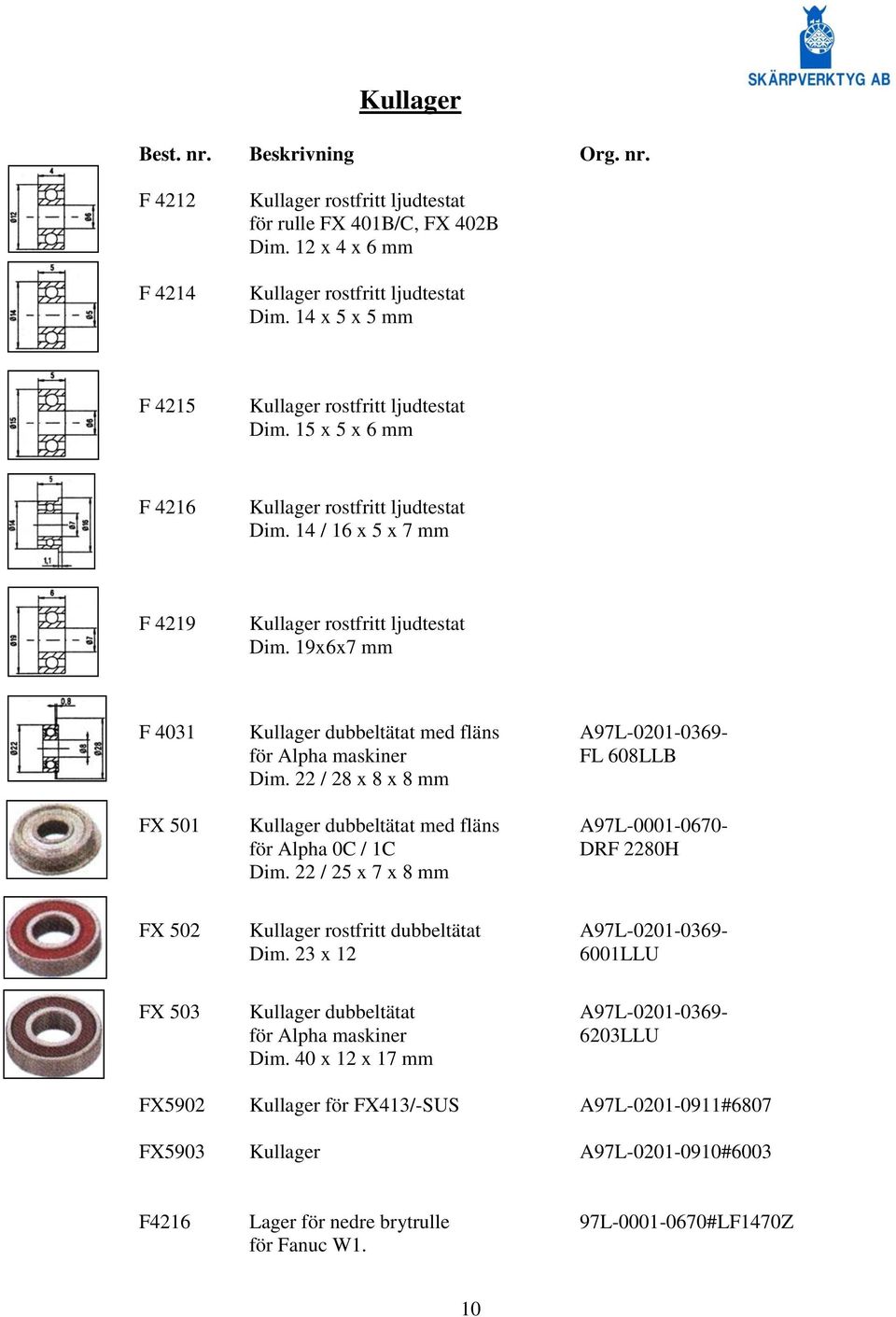

12 Kullager Best. nr. Beskrivning Org. nr. F 4212 F 4214 Kullager rostfritt ljudtestat för rulle FX 401B/C, FX 402B Dim. 12 x 4 x 6 mm Kullager rostfritt ljudtestat Dim. 14 x 5 x 5 mm F 4215 Kullager rostfritt ljudtestat Dim. 15 x 5 x 6 mm F 4216 Kullager rostfritt ljudtestat Dim. 14 / 16 x 5 x 7 mm F 4219 Kullager rostfritt ljudtestat Dim. 19x6x7 mm F 4031 Kullager dubbeltätat med fläns A97L för Alpha maskiner FL 608LLB Dim. 22 / 28 x 8 x 8 mm FX 501 Kullager dubbeltätat med fläns A97L för Alpha 0C / 1C DRF 2280H Dim. 22 / 25 x 7 x 8 mm FX 502 Kullager rostfritt dubbeltätat A97L Dim. 23 x LLU FX 503 Kullager dubbeltätat A97L för Alpha maskiner 6203LLU Dim. 40 x 12 x 17 mm FX5902 Kullager för FX413/-SUS A97L #6807 FX5903 Kullager A97L #6003 F4216 Lager för nedre brytrulle 97L #LF1470Z för Fanuc W1. 10

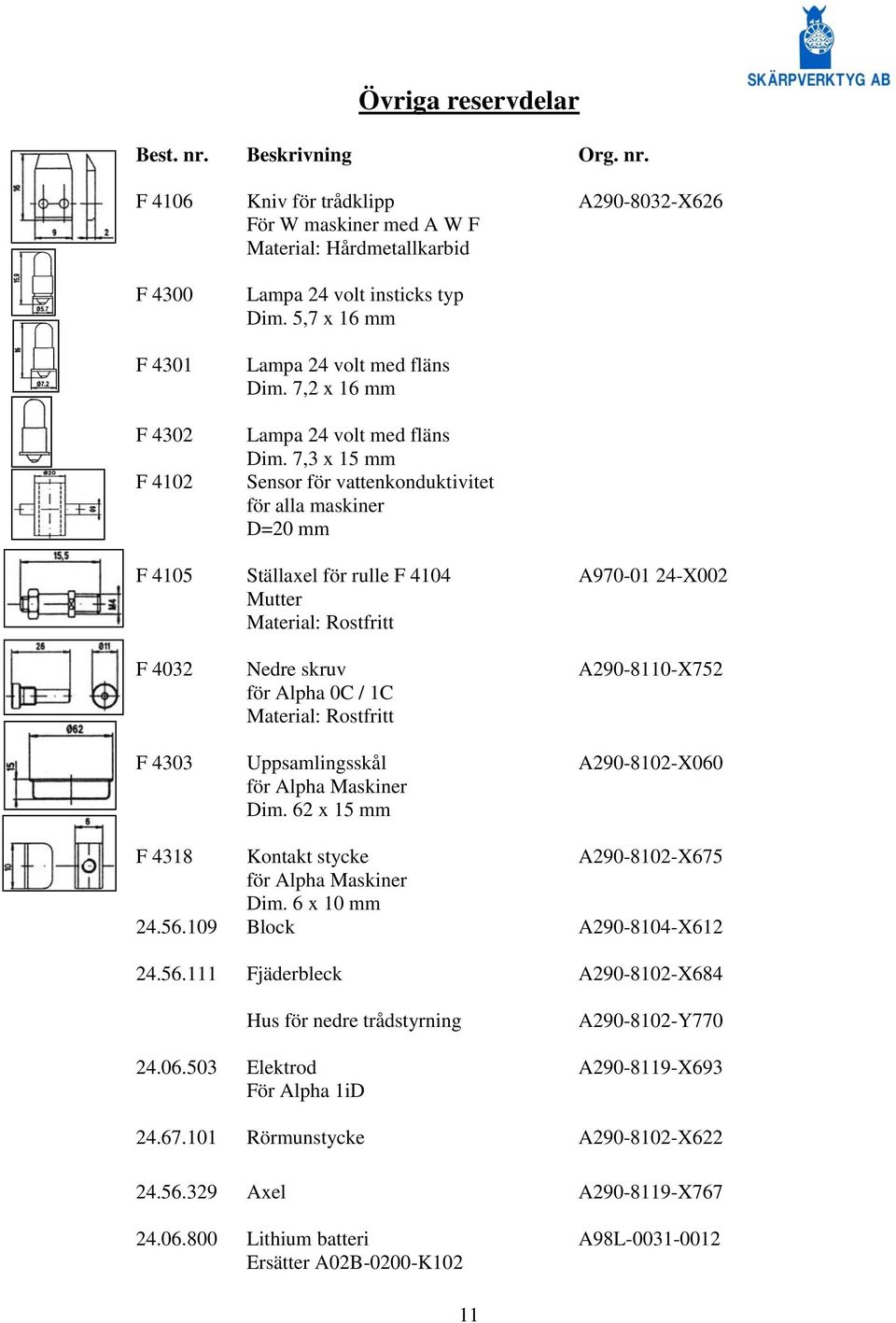

13 Övriga reservdelar Best. nr. Beskrivning Org. nr. F 4106 Kniv för trådklipp A X626 För W maskiner med A W F Material: Hårdmetallkarbid F 4300 F 4301 F 4302 F 4102 Lampa 24 volt insticks typ Dim. 5,7 x 16 mm Lampa 24 volt med fläns Dim. 7,2 x 16 mm Lampa 24 volt med fläns Dim. 7,3 x 15 mm Sensor för vattenkonduktivitet för alla maskiner D=20 mm F 4105 Ställaxel för rulle F 4104 A X002 Mutter Material: Rostfritt F 4032 Nedre skruv A X752 för Alpha 0C / 1C Material: Rostfritt F 4303 Uppsamlingsskål A X060 för Alpha Maskiner Dim. 62 x 15 mm F 4318 Kontakt stycke A X675 för Alpha Maskiner Dim. 6 x 10 mm Block A X Fjäderbleck A X684 Hus för nedre trådstyrning A Y Elektrod A X693 För Alpha 1iD Rörmunstycke A X Axel A X Lithium batteri A98L Ersätter A02B-0200-K102 11

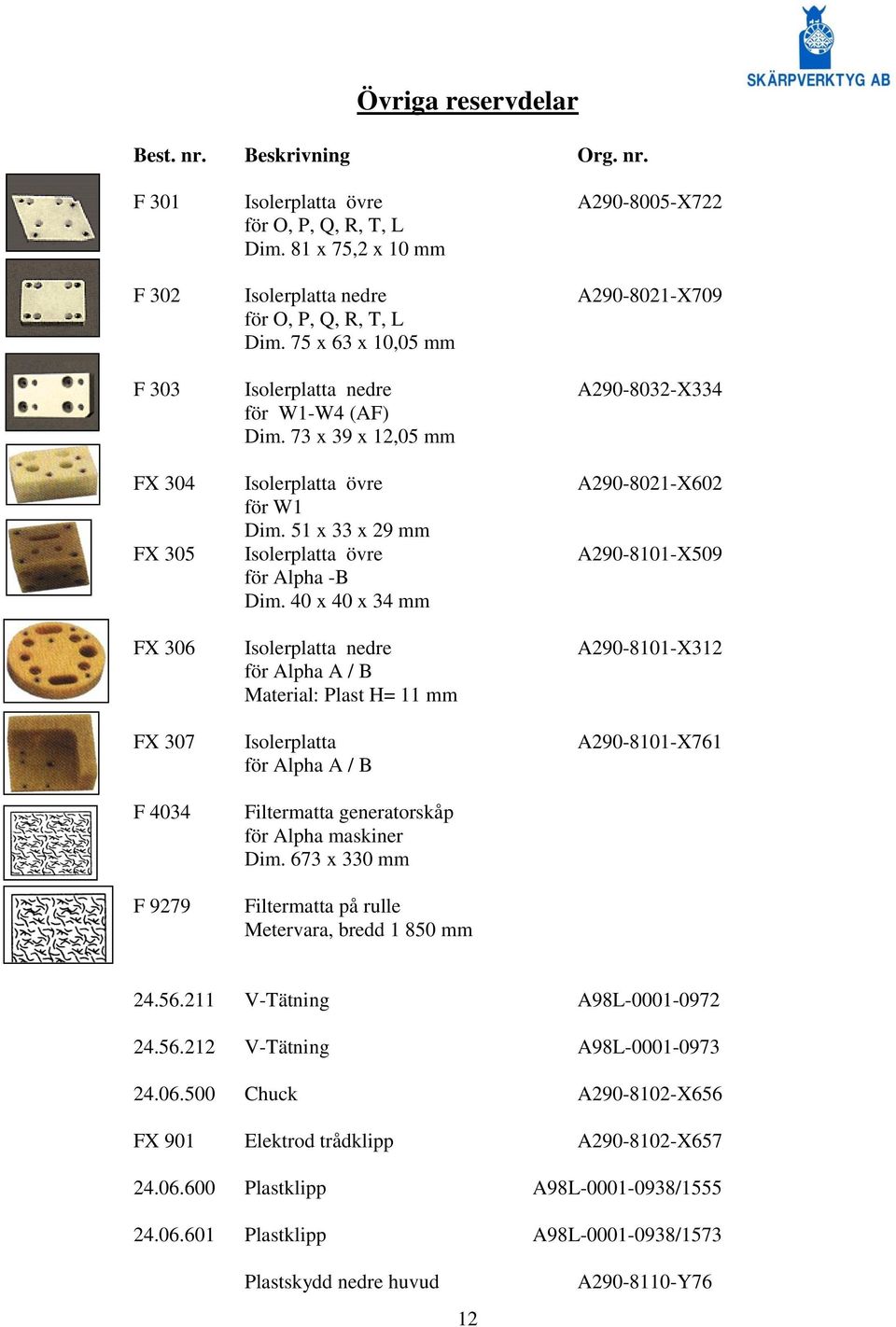

14 Övriga reservdelar Best. nr. Beskrivning Org. nr. F 301 Isolerplatta övre A X722 för O, P, Q, R, T, L Dim. 81 x 75,2 x 10 mm F 302 Isolerplatta nedre A X709 för O, P, Q, R, T, L Dim. 75 x 63 x 10,05 mm F 303 Isolerplatta nedre A X334 för W1-W4 (AF) Dim. 73 x 39 x 12,05 mm FX 304 Isolerplatta övre A X602 för W1 Dim. 51 x 33 x 29 mm FX 305 Isolerplatta övre A X509 för Alpha -B Dim. 40 x 40 x 34 mm FX 306 Isolerplatta nedre A X312 för Alpha A / B Material: Plast H= 11 mm FX 307 Isolerplatta A X761 för Alpha A / B F 4034 F 9279 Filtermatta generatorskåp för Alpha maskiner Dim. 673 x 330 mm Filtermatta på rulle Metervara, bredd mm V-Tätning A98L V-Tätning A98L Chuck A X656 FX 901 Elektrod trådklipp A X Plastklipp A98L / Plastklipp A98L /1573 Plastskydd nedre huvud 12 A Y76

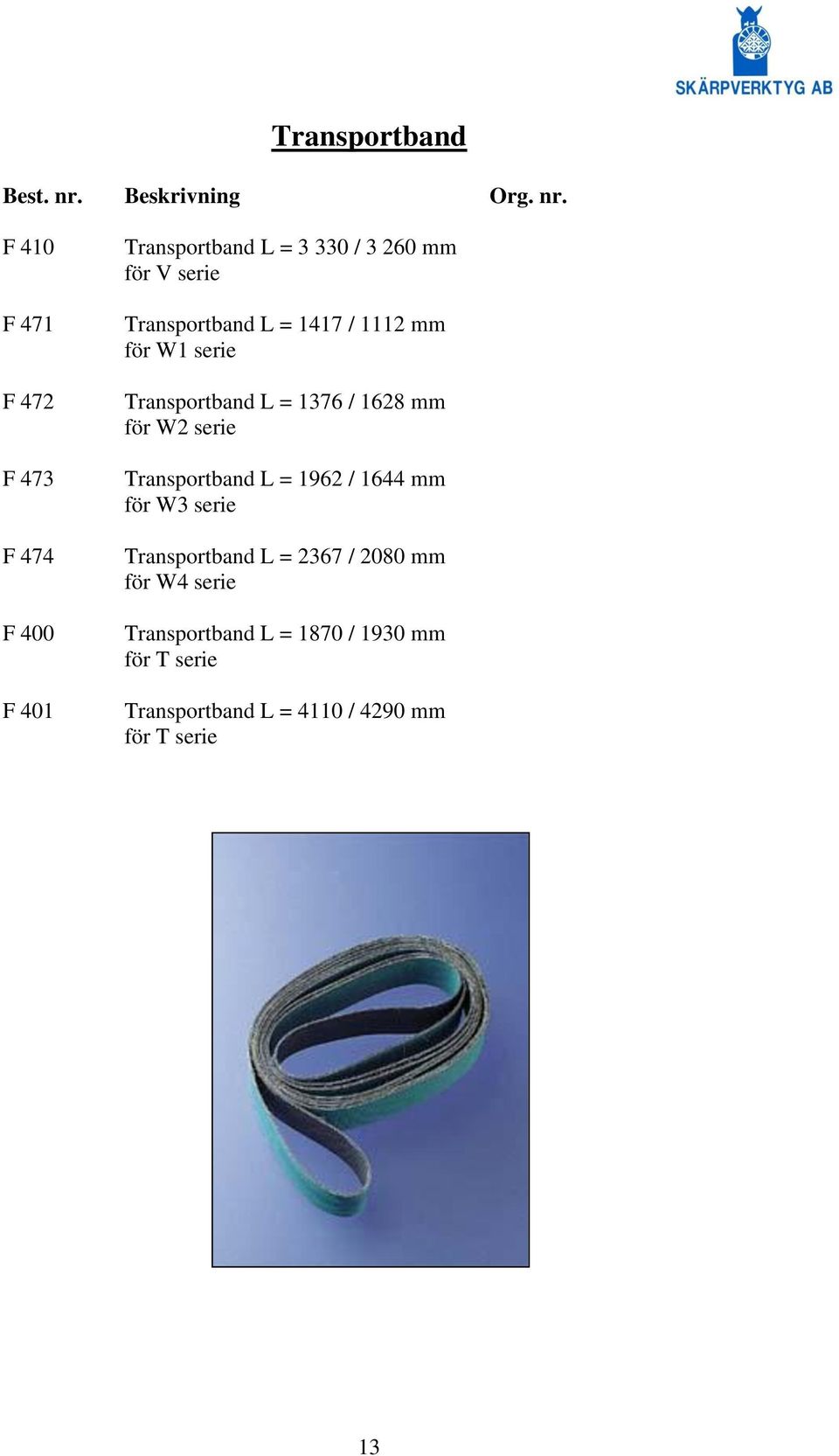

15 Transportband Best. nr. Beskrivning Org. nr. F 410 F 471 F 472 F 473 F 474 F 400 F 401 Transportband L = / mm för V serie Transportband L = 1417 / 1112 mm för W1 serie Transportband L = 1376 / 1628 mm för W2 serie Transportband L = 1962 / 1644 mm för W3 serie Transportband L = 2367 / 2080 mm för W4 serie Transportband L = 1870 / 1930 mm för T serie Transportband L = 4110 / 4290 mm för T serie 13

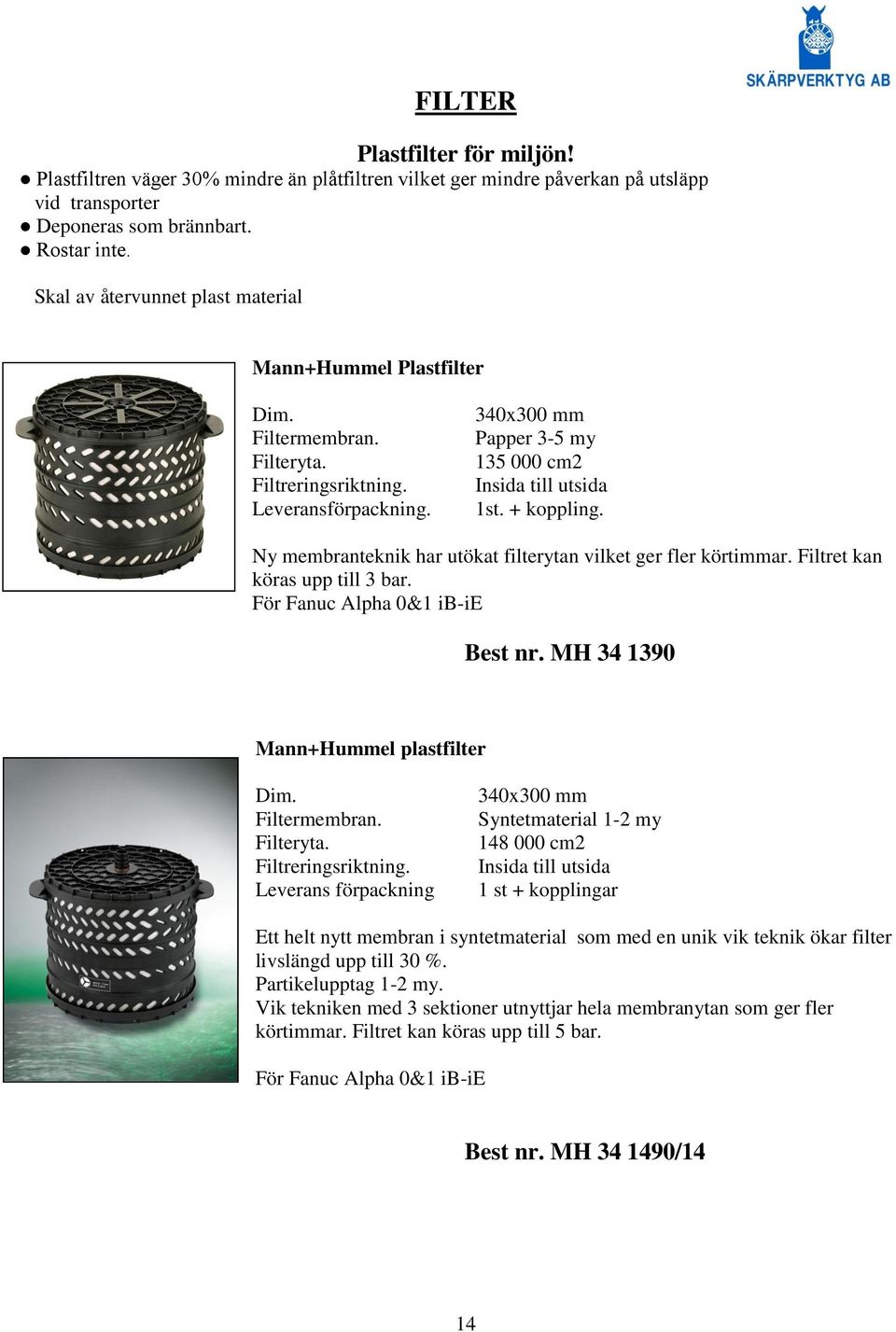

16 FILTER Plastfilter för miljön! Plastfiltren väger 30% mindre än plåtfiltren vilket ger mindre påverkan på utsläpp vid transporter Deponeras som brännbart. Rostar inte. Skal av återvunnet plast material Mann+Hummel Plastfilter Dim. Filtermembran. Filteryta. Filtreringsriktning. Leveransförpackning. 340x300 mm Papper 3-5 my cm2 Insida till utsida 1st. + koppling. Ny membranteknik har utökat filterytan vilket ger fler körtimmar. Filtret kan köras upp till 3 bar. För Fanuc Alpha 0&1 ib-ie Best nr. MH Mann+Hummel plastfilter Dim. Filtermembran. Filteryta. Filtreringsriktning. Leverans förpackning 340x300 mm Syntetmaterial 1-2 my cm2 Insida till utsida 1 st + kopplingar Ett helt nytt membran i syntetmaterial som med en unik vik teknik ökar filter livslängd upp till 30 %. Partikelupptag 1-2 my. Vik tekniken med 3 sektioner utnyttjar hela membranytan som ger fler körtimmar. Filtret kan köras upp till 5 bar. För Fanuc Alpha 0&1 ib-ie Best nr. MH /14 14

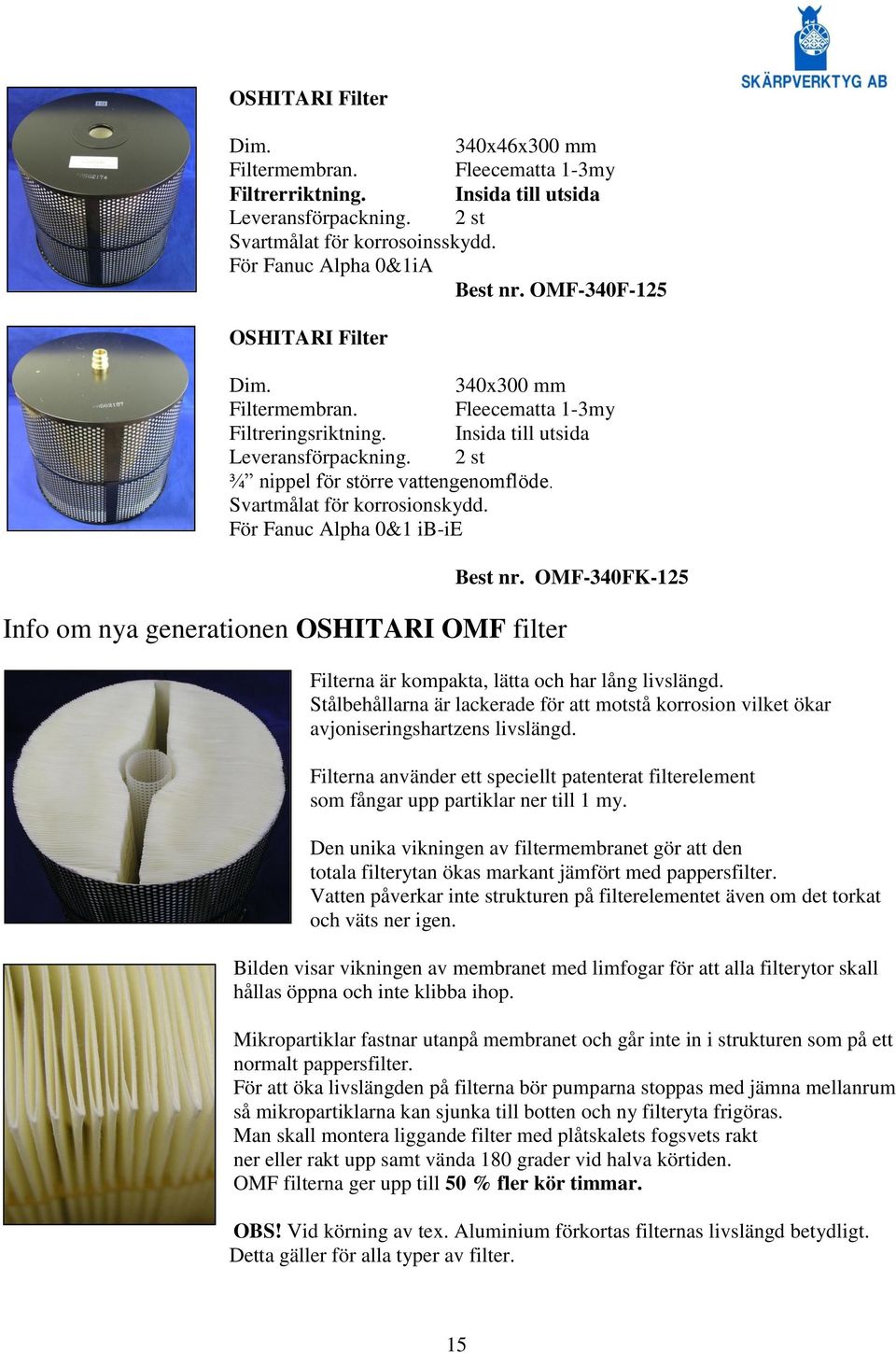

17 OSHITARI Filter Dim. 340x46x300 mm Filtermembran. Fleecematta 1-3my Filtrerriktning. Insida till utsida Leveransförpackning. 2 st Svartmålat för korrosoinsskydd. För Fanuc Alpha 0&1iA Best nr. OMF-340F-125 OSHITARI Filter Dim. 340x300 mm Filtermembran. Fleecematta 1-3my Filtreringsriktning. Insida till utsida Leveransförpackning. 2 st ¾ nippel för större vattengenomflöde. Svartmålat för korrosionskydd. För Fanuc Alpha 0&1 ib-ie Info om nya generationen OSHITARI OMF filter Best nr. OMF-340FK-125 Filterna är kompakta, lätta och har lång livslängd. Stålbehållarna är lackerade för att motstå korrosion vilket ökar avjoniseringshartzens livslängd. Filterna använder ett speciellt patenterat filterelement som fångar upp partiklar ner till 1 my. Den unika vikningen av filtermembranet gör att den totala filterytan ökas markant jämfört med pappersfilter. Vatten påverkar inte strukturen på filterelementet även om det torkat och väts ner igen. Bilden visar vikningen av membranet med limfogar för att alla filterytor skall hållas öppna och inte klibba ihop. Mikropartiklar fastnar utanpå membranet och går inte in i strukturen som på ett normalt pappersfilter. För att öka livslängden på filterna bör pumparna stoppas med jämna mellanrum så mikropartiklarna kan sjunka till botten och ny filteryta frigöras. Man skall montera liggande filter med plåtskalets fogsvets rakt ner eller rakt upp samt vända 180 grader vid halva körtiden. OMF filterna ger upp till 50 % fler kör timmar. OBS! Vid körning av tex. Aluminium förkortas filternas livslängd betydligt. Detta gäller för alla typer av filter. 15

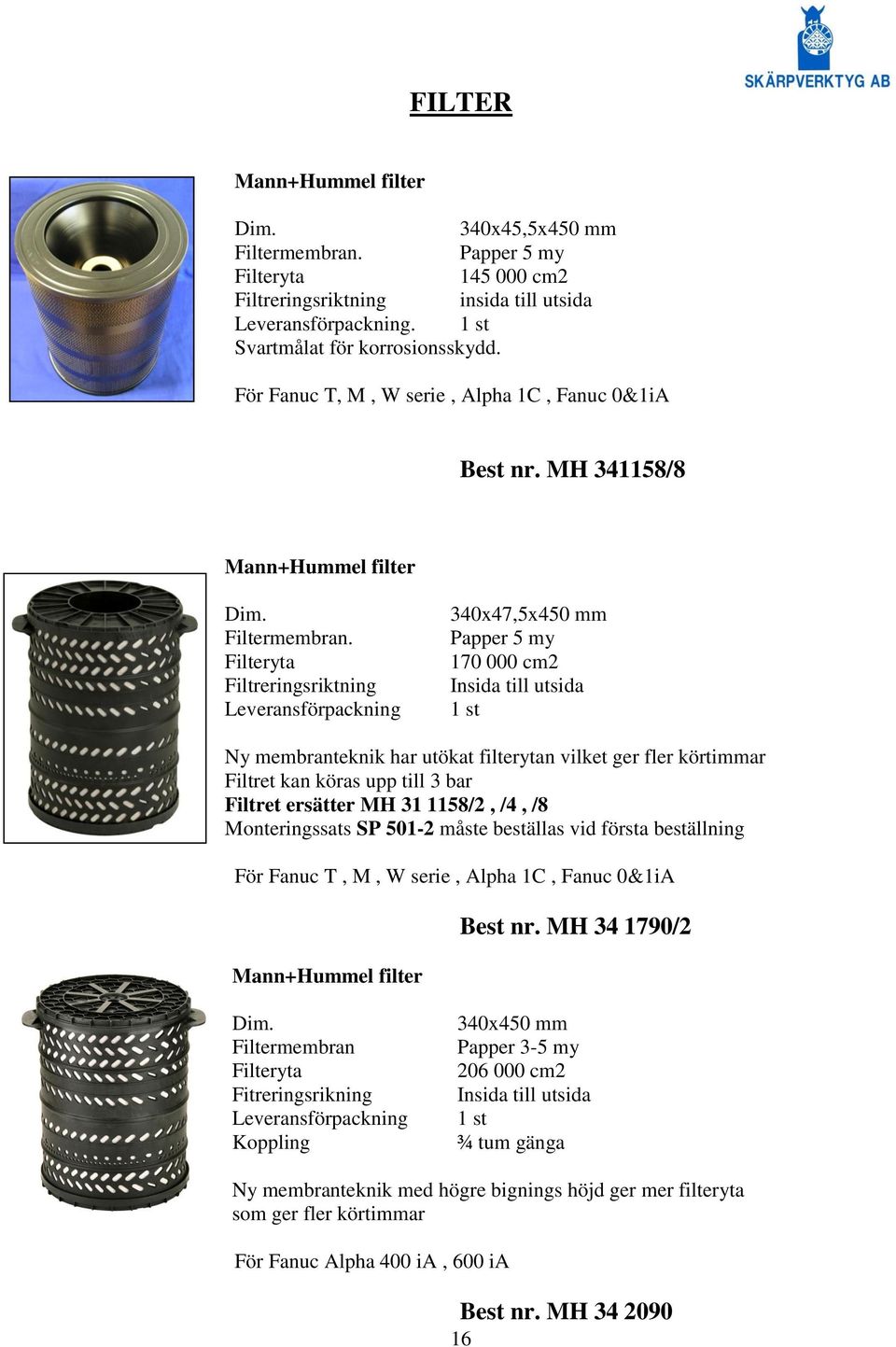

18 FILTER Mann+Hummel filter Dim. 340x45,5x450 mm Filtermembran. Papper 5 my Filteryta cm2 Filtreringsriktning insida till utsida Leveransförpackning. 1 st Svartmålat för korrosionsskydd. För Fanuc T, M, W serie, Alpha 1C, Fanuc 0&1iA Best nr. MH /8 Mann+Hummel filter Dim. Filtermembran. Filteryta Filtreringsriktning Leveransförpackning 340x47,5x450 mm Papper 5 my cm2 Insida till utsida 1 st Ny membranteknik har utökat filterytan vilket ger fler körtimmar Filtret kan köras upp till 3 bar Filtret ersätter MH /2, /4, /8 Monteringssats SP måste beställas vid första beställning För Fanuc T, M, W serie, Alpha 1C, Fanuc 0&1iA Mann+Hummel filter Best nr. MH /2 Dim. Filtermembran Filteryta Fitreringsrikning Leveransförpackning Koppling 340x450 mm Papper 3-5 my cm2 Insida till utsida 1 st ¾ tum gänga Ny membranteknik med högre bignings höjd ger mer filteryta som ger fler körtimmar För Fanuc Alpha 400 ia, 600 ia Best nr. MH

19 Aqua-Pioneer avjoniseringssystem Med utbytningssystemet Aqua-Pioneer återanvänds allt innehåll för minsta möjliga miljöpåverkan Aqua-Pioneer är det senaste och minsta avjoniseringssystemet på marknaden Avjoniseringsmedlet är separerat i två kammare för optimallivslängd Avsevärt mer ekonomiskt än andra system Ökad maskintid Utbytningssystemet ger en enkel och snabb hantering för operatören och passar alla trådgnistmaskiner Säkerhetsfilter för ökad livslängd inklusive anslutningar. Teknisk data: Aqua Pioneer Maxi Aqua Pioneer Medi Diameter 405 mm 228 mm Höjd 1000 mm 975 mm Vikt 125 kg 38 kg Max. vikt på locket 50 kg 50kg Max. flöde 50liter/min 50liter/min Min. flöde 1liter/min 1liter/min Max. tryck 5 Bar 5 Bar Max. konduktivitet vid påfyllning µs µs Erhållen konduktivitet < 0,5 µs < 0,5 µs Motsvarar x liter blandat avjoniseringsmedel Upp till -180 liter Upp till 60 liter Tillåtet ph värde vid påfyllning Min. temperatur vid användning 5 C 5 C Max temperatur vid användning 40 C 40 C Färg på behållare PE svart PE svart Färg på lock PE blå PE blå Snabbkopplingsanslutning Ja (Gardena) Ja (Gardena) 17

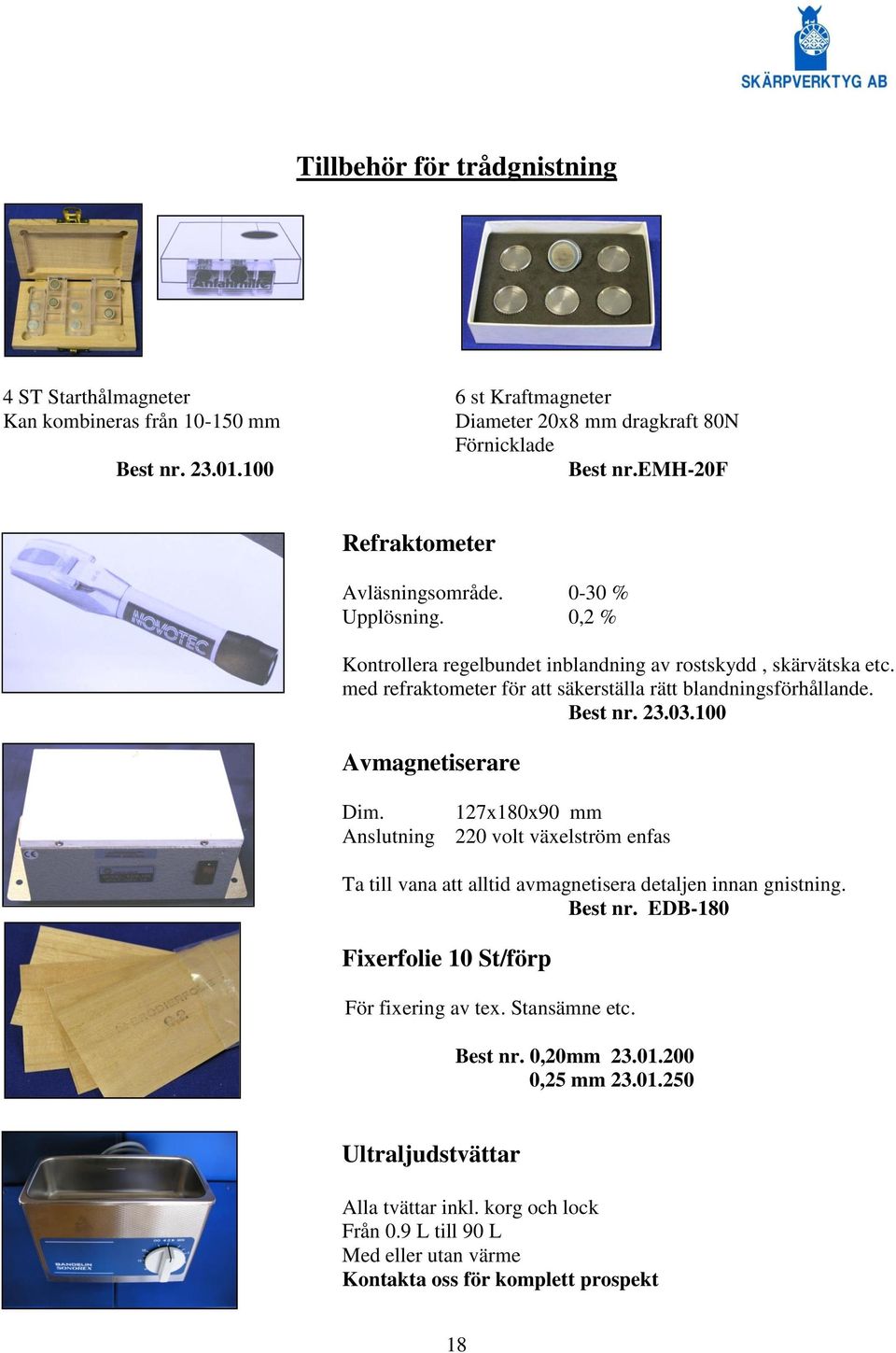

20 Tillbehör för trådgnistning 4 ST Starthålmagneter 6 st Kraftmagneter Kan kombineras från mm Diameter 20x8 mm dragkraft 80N Förnicklade Best nr Best nr.emh-20f Refraktometer Avläsningsområde % Upplösning. 0,2 % Kontrollera regelbundet inblandning av rostskydd, skärvätska etc. med refraktometer för att säkerställa rätt blandningsförhållande. Best nr Avmagnetiserare Dim. 127x180x90 mm Anslutning 220 volt växelström enfas Ta till vana att alltid avmagnetisera detaljen innan gnistning. Best nr. EDB-180 Fixerfolie 10 St/förp För fixering av tex. Stansämne etc. Best nr. 0,20mm ,25 mm Ultraljudstvättar Alla tvättar inkl. korg och lock Från 0.9 L till 90 L Med eller utan värme Kontakta oss för komplett prospekt 18

21 TILLBEHÖR FÖR TRÅDGNISTAR Rostskyddande rengöringsmedel - För rengöring av maskinbord, uppspänningsystem etc. - Förpackning med 4x1 liter rengöring och 1 st återfyllbar sprayflaska med pumphandtag - Miljögodkänd Best nr Antirostskyddsmedel - Används för att undvika rostbildning på detaljer vid lång exponering i vatten eller om detaljerna inte får blästras efter gnistning. - Blandas i vattenbad i förhållande 1:200 liter. (man bör mäta inblandningen med en refraktometer) Förpackning i 5 L plastdunk. Best nr Förpackning i 1 L flaska. Best nr Rostskyddsmedel - KIC-pulver används för att undvika rostbildning på detaljer vid lång exponering i vatten eller om detaljerna inte får blästras efter gnistning. - Påverkar inte avjoniseringens eller filtrens livslängd. - Lättare, mindre vikt, klibbar inte och enkelt att sopa upp vid spill. - Blandningsförhållande 100g pulver till 100 liter vatten. Best nr Avjoniseringsmedel - Plasttunna med 50 Liter hartz MB 9L av bästa kvalitet - Återförslutningsbart lock Hartzens funktion påverkas av många faktorer bl.a. vattenkvalitet, material i arbetsstycket, tex vid gnistning av hårdmetall, en kvalitetshartz är viktigt om man vill ta ut mycket maskintid vid varje byte. Avjoniseringsmedel Best nr Plastspann med 25 liter hartz av bästa kvalitet - Återförslutningsbart lock Best nr Rostskyddsfilm Kopplingar för OMH-filter -2l dunk OMF-340-FKH 400SH - Pumpbar sprayflaska OMF-250 AK 4 TSH OMF-340 FK 19

22 Best nr OMF-500 AK Uppspäningsverktyg Kontakta oss för prospekt och demonstration 20

23 Uppspäningsverktyg VST 50 Rostfritt skruvstycke Härdat HRC, Noggrannhet +- 0,005 mm Spännvidd 50 mm EW-100ST, EW-150ST Rostfritt skruvstycke Härdat HRC, Noggrannhet +- 0,005 mm Spännvidd 100 och 150 mm VST 25 Rostfritt skruvstycke Härdat 56 HRC, Noggrannhet +- 0,005 mm Spännvidd 150mm 21

24 Uppspäningsverktyg VST-10 Rostfritt miniskruvstycke Härdat HRC, Noggrannhet +- 0,003 mm Spännvidd 20 mm Backbredd 25mm SPM 2-NIRO Rostfritt magnetblock med uppspänningsmöjligheter på 4 sidor. Vredet är tätat med O-ring. Tätpoligt med lågt magnetfält för att inte störa gnistprocessen. Perfekt för uppspänning av tunna detaljer. Uppspänningsyta 115x64x64 mm ROSTFRI VINKELHYLLA Mått: 100x100x200 mm Hålraster: 25x25 mm M8- D=8,5 mm Härdad 58 Rc Vinkelnoggrannhet +- 0,005mm mm Art nr Kontakta oss för prospekt och demonstration. 22

25 Gnisttråd Mässingtråd från Berkenhoff av högsta kvalitet. Mega cut pro 900 N Parafinfri tråd till alla maskintyper Berco cut pro 500 N Parafinfri tråd för konkörning Skärpverktyg mässingtråd Prisvärd mässingtråd 960N Spolstorlekar 4-20kg Hitachi HBZ-U (N) Mässigtråd av högsta kvalitet från Japan. Parafinfri 980 N med hög konduktivitet Tolerans +- 0,001 mm Rekomenderad av Fanuc, Makino och Mitsubishi. Spolstorlekar 6-50kg Zinkbelagda trådar med hög avverkning och hög ytfinhet. Cobra cut 500N Cobra cut A 900N Cobra cut AS 950N Cobra cut G 900N Utmärkt för konkörning Originaltråden Kostnadseffektiv zinktråd Presisionstråd Gammatrådar med hög avverkning Cobra Cut är anpassade och utvecklade för AGIE s teknologier men går att använda i alla masintyper för att uppnå bättre yta. Spolstorlekar 4-45kg Mega Cut Plus 900N För Fanuc Alpha id level up, Alpha ie och nyare. Topas plus H 800N För alla maskintyper. Topas plus D 800N Upp till 40% snabbare än mässing för höga arbetsstycken Topas Plus G Hög avverkning och som ger ytor ner till 0,05µm Topas plus X 500N För Charmilles och ersätter Bronco cut X. Topas H.E.A.T 800N Utvecklad för Makino med Heat generator. Spolstolekar 8kg-20 kg Microcuttrådar Microcut. 2000N Microcut CCA Microcut BR 0,02 0,10mm med stålkärna. Längd meter 1000N 0,05-0,10mm zinkbelagd Längd meter 1000N 0,05 0,10 mm. Mässing. Längd meter. Vid beställning av Microcut trådar ange längd / spole. 23

26 Krosslista från original till beställningsnummer Original nr: Beskrivning: Best. nr: Sida: A X737 Trådstyrning A X737 Trådstyrning F A X713 Brytrulle för tråd F A X713 Brytrulle för tråd FX 401C 8 A X722 Isolerplatta övre F A X707 Brytrulle för tråd F A X107 Strömpåförare övre och undre F A X834 Trådstyrning övre o undre F A X444 Trådstyrning övre o undre F A X464 Trådstyrning övre o undre F A X602 Isolerplatta övre FX A X709 Isolerplatta nedre F A Y701 Safirrulle med spår F A Y705 Spolmunstycke nedre för konkörning F A Y745 Spolmunstycke övre och undre F A Y755 Spolmunstycke övre och undre F A X334 Isolerplatta nedre F A X766 Styrning F104T 2 A X626 Kniv för trådklipp F A X73* Trådstyrning undre F A X77* Trådstyrning övre F A Y611 Spolmunstycke nedre F A Z882 Strömpåförare undre F A X879 Spolmunstycke övre F A X803 Wire guide för Fanuc W1 F A X759 Strömpåförare övre F A X771 Spolmunstycke övre F A X772 Spolmunstycke nedre F A X706 Trådstyrning övre F 216U 3 A X312 Isolerplatta nedre FX A X371 Bromsrulle FX A X394 Trådmatningsstyrning FX A X509 Isolerplatta övre FX A X734 Trådstyrning övre F125U 3 A X744 Trådstyrning undre F125L 3 A X750 Strömpåförare övre och undre F A X755 Spolmunstycke undre F A X756 Spolmunstycke flytande F A X761 Isolerplatta FX A X765 Rulle FX A X776 Spolmunstycke övre F A X777 Hållare nedre för konkörning F A Z382 Trådmatningsrulle FX

27 A Z383 Trådmatningsrulle FX A X060 Uppsamlingsskål F A X393 Trådledare FX A X620 Stryning A X622 Rörmunstycke A X656 Chuck A X657 Elektrod trådklipp FX A X675 Kontakt stycke F A X684 Fjäderbleck A X751 Spolmunstycke övre D=6,5 F213 5 A X752 Spolmunstycke övre D=12 F A X764 Munstycke A X771 Spolmunstycke nedre D=6,5 F A X772 Spolmunstycke nedre D=12 F A X774 Spolmunstycke nedre D=4 F A X775 Spolmunstycke övre D=4 F A Y756 Jet spolmunstycke FX1251C 7 A Y757 Jet spolmunstycke FX1252C 7 A Y770 Hus för nedre trådstyrning 11 A X762 Basplatta rostfritt stål FX A X612 Block A X70* Trådstyrning övre för konkörning FG 33T 4 A X774 Nedre spolmunstycke Alpha id 2010 F A X775 Övre spolmunstycke Alpha id 2010 F A Y705 Trådstyrning undre High precision F126L-5 3 A Y706 Övre styrning för Alpha id ,25mm F126U-3 3 A X776 Spolmunstycke övre F A X382 Tråddragningsrulle FX A X383 Matningsrulle FX A X716 Trådstyrnig undre F126L 3 A X716 Nedre styrning för Alpha id ,25mm F126L-1 3 A Y716 Nedre styrning för Alpha id ,25mm F126L-4 3 A X750 Strömpåförare övre och undre F A X750 Strömpåförare övre och undre F006 1 A X752 Nedre skruv F A X762 Basplatta för Alpha C FX A X770 Platta för trådmatning FX A X774 Förstyrning A Y726 Förstyrning FX A Y767 Plastskydd för nedre huvud 12 A Z71* Trådstyrning undre för konkörning FG 34T 4 A X382 Keramikrulle FX A X383 Keramikrulle FX A Z776 Övre spolmunstycke Alpha id

28 A X726 Övre förstyrning F130 4 A X382 Tryckrulle Alpha id/ie /C400iA/C600iA FX A X383 Matningsrulle Alpha id/ie/c400ia/c600ia FX A X693 Electrod Alpha id A X766 Keramik rulle F A X767 Axel A X778 Bricka ( Shims ) F A Y706 Nedre styrning för Alpha id ,25mm F126L-3 3 A Y716 Nedre styrning för Alpha id ,25mm F126L-2 3 A Z780 Strömpåförare nedre Alpha id 2010,iE F A Z786 Nedre spolmunstycke Alpha id 2010 F212E-4 5 A Z787 Nedre spolmunstycke Alpha id 2010 F212E 5 A Z788 Nedre spolmunstycke Alpha id 2010 F212E-12 5 A Z791 Nedre spolmunstycke Alpha id 2010 F212E-2 5 A97L /25S1P Strömpåförare övre och undre F A97L DRF 2280H Kullager dubbeltätat med fläns FX A97L #LF1470Z Lager för nedre brytrulle Fanuc W1 F A X001 Styrrulle härdad F A X002 Ställaxel för rulle F 4104 F A97L /15S1P Strömpåförare övre och undre F A97L Tryckrulle rostfritt stål F A97L LLU Kullager rostfritt dubbeltätat FX A97L LLU Kullager dubbeltätat FX A97L FL 608LLB Kullager dubbeltätat med fläns F A97L #6003 Kullager FX A97L #6807 Kullager för FX413/-SUS FX A97L Roller seal för Alpha id, level up IE F A98L /1555 Plastklipp A98L /1573 Plastklipp A98L V-Tätning A98L V-Tätning A98L Lithium batteri
